架桥机操作规程范本（2篇）

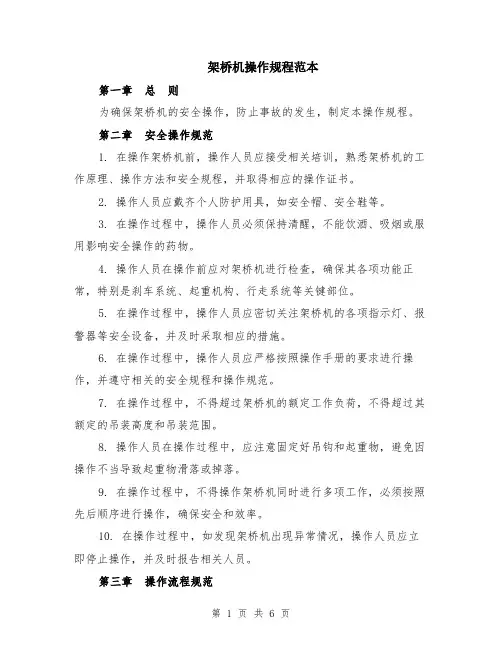

架桥机操作规程范本第一章总则为确保架桥机的安全操作，防止事故的发生，制定本操作规程。
第二章安全操作规范1. 在操作架桥机前，操作人员应接受相关培训，熟悉架桥机的工作原理、操作方法和安全规程，并取得相应的操作证书。
2. 操作人员应戴齐个人防护用具，如安全帽、安全鞋等。
3. 在操作过程中，操作人员必须保持清醒，不能饮酒、吸烟或服用影响安全操作的药物。
4. 操作人员在操作前应对架桥机进行检查，确保其各项功能正常，特别是刹车系统、起重机构、行走系统等关键部位。
5. 在操作过程中，操作人员应密切关注架桥机的各项指示灯、报警器等安全设备，并及时采取相应的措施。
6. 在操作过程中，操作人员应严格按照操作手册的要求进行操作，并遵守相关的安全规程和操作规范。
7. 在操作过程中，不得超过架桥机的额定工作负荷，不得超过其额定的吊装高度和吊装范围。
8. 操作人员在操作过程中，应注意固定好吊钩和起重物，避免因操作不当导致起重物滑落或掉落。
9. 在操作过程中，不得操作架桥机同时进行多项工作，必须按照先后顺序进行操作，确保安全和效率。
10. 在操作过程中，如发现架桥机出现异常情况，操作人员应立即停止操作，并及时报告相关人员。
第三章操作流程规范1. 在操作前，操作人员应仔细阅读操作手册，熟悉架桥机的操作流程。
2. 在操作前，操作人员应确保架桥机周围没有障碍物和人员，确保操作安全。
3. 在操作过程中，操作人员应根据工作需要，选择合适的工作模式和操作方式。
4. 在操作过程中，操作人员应根据起重物的重量、形状和尺寸，选择合适的吊索和吊钩。
5. 在操作过程中，操作人员应根据工作需要，调整架桥机的高度、角度和位置。
6. 在操作过程中，操作人员应根据需要，使用合适的安全设备和辅助工具，确保操作的顺利进行。
7. 在操作过程中，操作人员应根据架桥机的工作状态，控制好各项操作杆和按钮，确保操作的准确性和稳定性。
8. 在操作过程中，操作人员应时刻关注吊装过程中起重物和周围环境的变化，及时调整操作方式，确保安全。
(完整word版)公路架桥机安全技术操作规程
公路架桥机安全技术操作规程（一）架桥机组装安全规定1、架桥机的组装地点应选择在待架梁的桥头处,地基必须经过压实处理，保持足够的密实度和平整度,并宽于桥台2－3m。
2、架桥机的组装现场应封闭,禁止闲杂人员进入。
进入组装现场的工作人员必须戴好安全帽,穿好防护鞋，在珩架梁上工作的人员应系好安全带。
3、组装架桥机应由机组长和技术人员负责现场指挥，按照“自下而上、从中间到两边"的作业流程依次装配。
组装珩架梁时要搭好枕木垛，安装每个部件都要严格检查,确保无误。
安装电机时要确认旋转方向，功用相同的电机转向应一致.安装液压件要注意进出油口位置不能装反。
4、组装架桥机使用汽车起重机配合作业时，要严格执行《起重作业安全技术操作规程》，由1人现场指挥.不准使用挖掘机、装载机等工程机械代替起重机作业.5、架桥机组装完毕后必须进行检查调试。
检查内容包括：(1）轨道敷设是否平顺和标准；（2）高强度连接螺栓是否全部达到了规定力矩;（3）液压管路连接是否正确可靠；(4）电气线路连接是否准确规范；（5)接通电源,查看仪表盘各指示灯是否工作正常；(6) 启动运行天车,观察走行是否正常、卷扬机起落是否平稳;（7) 打开液压系统，查看液压表指示是否在规定范围内，系统各执行元件动作是否正常，管件接头有无泄漏。
6、上述检查确认无误后,在组装场地进行吊梁试验。
（二）架梁作业安全操作规程1、人员分工及岗位职责：（1)架梁作业实行岗位责任制,所有参加架梁作业的人员必须分工明确,各负其责；（2）架梁现场设指挥员2名(一正一副），正指挥员位于架桥机中部,负责监视指挥整个架梁过程，向操作工发出操作指令;副指挥员位于前方桥台处，负责监视梁的纵横向运行，与正指挥员随时保持联系,紧急情况下可直接向操作工发出指令；（3)架桥机操作工1人，位于主控制室，负责整机操作，架桥时按照指挥员的指令，准确无误的完成各项操作任务；（4）安全巡视员3—4人，负责对架桥机进行安全检查和维护保养，架桥作业时左右两侧各1人，后部1人，分别监视架桥机运行情况，发现异常情况立即向操作工发出紧急停机信号；（5)随机电工1人，负责检查巡视线路，随时排除电气故障；（6）机修工1人，负责排除机械和液压系统故障；（7）辅助人员若干名，负责架梁作业中的其它事项和劳务配合；（8）机组所有人员要严格监守工作岗位，既分工合作又相互配合，保证架桥机安全运行。
架桥机使用使用说明
架桥机使用说明书（120-30 A3型）一、注意事项：·架桥机操作人员必须持有《特种设备操作证》，并经过专业培训，无证人员不得操作本设备。
·架桥机安装和适用必须按步骤规范操作，所有固定部位必须做到基础坚实牢靠，用完好杂木垫实。
连接部位用销轴固定销劳，桥机要保持水平，以防设备移动和掉重时倾覆。
·严格遵守安全操作规程，坚决做到“九不吊”。
·架桥机倒退行走时，必须按桥机过孔原理和步骤操作。
·鉴于架桥机适用工况和环境，遇雨、雪、雾和大风等恶劣气候严禁操作设备，请避免夜间操作。
二、用途介绍120-30 A3型三角桁架双导梁架桥机主要用于各种桥型（直桥、斜桥、曲线桥）的简支梁架设。
该机采用三角桁架作主要承载受力构建（如纵导梁、横导梁），构件单元间采用销轴连接，配置自力走行及起重装置，全部采用电控操作、机械运动，完成吊梁起落、吊梁运行、整机吊梁横移以及整机空载纵移等运动，达到快速、安全地架梁目的。
本产品适用于温度-20~40℃，无火灾、无爆炸、无危险和无腐蚀性介质的环境中工作。
三、安装（一）运梁轨道安装轨道成设置在坚实的地基上，钢轨接头高差控制在2mm之内，枕木间距控制在600mm以内。
.在桥面上时应选择预制梁最佳受力位置（梁板腹肋处），枕木下铺设砂子找平梁顶面，枕木上面铺设轨道垫板，左右轨道高差不允许超过10mm。
（二）横移梁轨道的安装架桥机在横移梁轨道上运行架设预制梁，所以横移轨道安装很重要，基础必须坚实牢靠，纵向和横向均应校平后方可使用。
轨道支垫应注意一下几点：1、前中支装置轨道的支垫必须用硬杂木，轨道接缝处不能处于悬空状态，必须有硬杂木支垫或现场焊死，中支横移轨道支垫要按预制梁腹肋间距支垫（即垫在T梁或箱梁的腹肋处），前支轨道支垫间距控制在1m以内。
2、每幅梁或前墩台最外侧边缘的支垫必须牢固可靠，不允许用松软枕木支垫，必须是坚固的硬杂木或硬杂木上放钢墩（或钢板）然后再放硬杂木板与轨道接触。
架桥机使用说明书
架桥机使用说明书（120-30 A3型）一、注意事项：·架桥机操作人员必须持有《特种设备操作证》，并经过专业培训，无证人员不得操作本设备。
·架桥机安装和适用必须按步骤规范操作，所有固定部位必须做到基础坚实牢靠，用完好杂木垫实。
连接部位用销轴固定销劳，桥机要保持水平，以防设备移动和掉重时倾覆。
·严格遵守安全操作规程，坚决做到“九不吊”。
·架桥机倒退行走时，必须按桥机过孔原理和步骤操作。
·鉴于架桥机适用工况和环境，遇雨、雪、雾和大风等恶劣气候严禁操作设备，请避免夜间操作。
二、用途介绍120-30 A3型三角桁架双导梁架桥机主要用于各种桥型（直桥、斜桥、曲线桥）的简支梁架设。
该机采用三角桁架作主要承载受力构建（如纵导梁、横导梁），构件单元间采用销轴连接，配置自力走行及起重装置，全部采用电控操作、机械运动，完成吊梁起落、吊梁运行、整机吊梁横移以及整机空载纵移等运动，达到快速、安全地架梁目的。
本产品适用于温度-20~40℃，无火灾、无爆炸、无危险和无腐蚀性介质的环境中工作。
三、安装（一）运梁轨道安装轨道成设置在坚实的地基上，钢轨接头高差控制在2mm之内，枕木间距控制在600mm以内。
.在桥面上时应选择预制梁最佳受力位置（梁板腹肋处），枕木下铺设砂子找平梁顶面，枕木上面铺设轨道垫板，左右轨道高差不允许超过10mm。
（二）横移梁轨道的安装架桥机在横移梁轨道上运行架设预制梁，所以横移轨道安装很重要，基础必须坚实牢靠，纵向和横向均应校平后方可使用。
轨道支垫应注意一下几点：1、前中支装置轨道的支垫必须用硬杂木，轨道接缝处不能处于悬空状态，必须有硬杂木支垫或现场焊死，中支横移轨道支垫要按预制梁腹肋间距支垫（即垫在T梁或箱梁的腹肋处），前支轨道支垫间距控制在1m以内。
2、每幅梁或前墩台最外侧边缘的支垫必须牢固可靠，不允许用松软枕木支垫，必须是坚固的硬杂木或硬杂木上放钢墩（或钢板）然后再放硬杂木板与轨道接触。
架桥机使用说明书
架桥机使用说明书(120－30Ａ3型)一、注意事项:·架桥机操作人员必须持有《特种设备操作证》,并经过专业培训,无证人员不得操作本设备、·架桥机安装与适用必须按步骤规范操作,所有固定部位必须做到基础坚实牢靠,用完好杂木垫实。
连接部位用销轴固定销劳,桥机要保持水平,以防设备移动与掉重时倾覆。
·严格遵守安全操作规程,坚决做到“九不吊”。
·架桥机倒退行走时,必须按桥机过孔原理与步骤操作、·鉴于架桥机适用工况与环境,遇雨、雪、雾与大风等恶劣气候严禁操作设备,请避免夜间操作。
二、用途介绍120-3０A3型三角桁架双导梁架桥机主要用于各种桥型(直桥、斜桥、曲线桥)得简支梁架设、该机采用三角桁架作主要承载受力构建(如纵导梁、横导梁),构件单元间采用销轴连接,配置自力走行及起重装置,全部采用电控操作、机械运动,完成吊梁起落、吊梁运行、整机吊梁横移以及整机空载纵移等运动,达到快速、安全地架梁目得、本产品适用于温度—２0~4０℃,无火灾、无爆炸、无危险与无腐蚀性介质得环境中工作、三、安装(一)运梁轨道安装轨道成设置在坚实得地基上,钢轨接头高差控制在2mm之内,枕木间距控制在60０ｍm以内。
在桥面上时应选择预制梁最佳受力位置(梁板腹肋处),枕木下铺设砂子找平梁顶面,枕木上面铺设轨道垫板,左右轨道高差不允许超过1０mｍ、(二)横移梁轨道得安装架桥机在横移梁轨道上运行架设预制梁,所以横移轨道安装很重要,基础必须坚实牢靠,纵向与横向均应校平后方可使用、轨道支垫应注意一下几点:1、前中支装置轨道得支垫必须用硬杂木,轨道接缝处不能处于悬空状态,必须有硬杂木支垫或现场焊死,中支横移轨道支垫要按预制梁腹肋间距支垫(即垫在T梁或箱梁得腹肋处),前支轨道支垫间距控制在１m以内。
2、每幅梁或前墩台最外侧边缘得支垫必须牢固可靠,不允许用松软枕木支垫,必须就是坚固得硬杂木或硬杂木上放钢墩(或钢板)然后再放硬杂木板与轨道接触。
公路架桥机安全操作规程范本
公路架桥机安全操作规程范本第一章总则第一条为确保公路架桥机的安全运行，保障施工人员的生命财产安全，根据相关法律法规和行业标准，制定本安全操作规程。
第二条本规程适用于使用公路架桥机进行桥梁施工的各类工程项目。
第三条公路架桥机安全操作规程应当坚持“预防为主、安全第一”的原则，全面提高作业人员的安全意识和技能水平，防范施工中发生的事故。
第四条本规程应当与项目现场的安全生产责任制度、安全管理制度等相配套，相互补充、相互协调，形成工程施工安全管理体系。
第五条组织施工的主管部门应当指定专人负责公路架桥机安全操作规程的制定和落实，并负责公路架桥机的管理、检查、维修和保养工作。
第二章安全操作要求第六条在使用公路架桥机进行施工作业前，必须进行安全技术交底，告知作业人员有关公路架桥机的操作规程和注意事项，并确保作业人员具备相应的资格和能力。
第七条公路架桥机的操作人员必须持有有效的操作证书，并接受过相应的培训，熟悉公路架桥机的结构、性能、操作方法和维护保养知识。
第八条公路架桥机的操作人员必须在专业监督人员的指导下进行作业，严禁个人擅自操作。
第九条在使用公路架桥机进行作业时，必须按照操作规程进行操作，并严禁违章操作。
第十条在作业过程中，必须保持清醒的工作状态，禁止饮酒、吸烟或使用精神药物等可能影响安全的行为。
第十一条在作业过程中，必须集中注意力，严禁过度疲劳、分神、恶意操作或玩弄公路架桥机。
第十二条在作业过程中，必须严格按照公路架桥机的额定工况进行操作，并禁止超负荷、超速或超载运行。
第十三条在使用公路架桥机进行作业时，必须保持与其他设备的安全距离，避免碰撞和交叉作业。
第十四条在作业过程中，必须严格按照公路架桥机的使用说明书进行操作，禁止随意改装、修改或自行拆卸设备。
第十五条在使用公路架桥机进行作业时，必须保持周围环境清洁、整齐，并清除工地上的杂物和障碍物。
第十六条在使用公路架桥机进行作业时，必须确保设备的稳定性，防止因不平衡或地面不稳引起的倾覆或坍塌等事故。
公路架桥机安全操作规程范本
公路架桥机安全操作规程范本第一章总则第一条为确保公路架桥机的安全运行，保障施工人员的生命财产安全，根据相关法律法规和行业标准，制定本安全操作规程。
第二条本规程适用于使用公路架桥机进行桥梁施工的各类工程项目。
第三条公路架桥机安全操作规程应当坚持“预防为主、安全第一”的原则，全面提高作业人员的安全意识和技能水平，防范施工中发生的事故。
第四条本规程应当与项目现场的安全生产责任制度、安全管理制度等相配套，相互补充、相互协调，形成工程施工安全管理体系。
第五条组织施工的主管部门应当指定专人负责公路架桥机安全操作规程的制定和落实，并负责公路架桥机的管理、检查、维修和保养工作。
第二章安全操作要求第六条在使用公路架桥机进行施工作业前，必须进行安全技术交底，告知作业人员有关公路架桥机的操作规程和注意事项，并确保作业人员具备相应的资格和能力。
第七条公路架桥机的操作人员必须持有有效的操作证书，并接受过相应的培训，熟悉公路架桥机的结构、性能、操作方法和维护保养知识。
第八条公路架桥机的操作人员必须在专业监督人员的指导下进行作业，严禁个人擅自操作。
第九条在使用公路架桥机进行作业时，必须按照操作规程进行操作，并严禁违章操作。
第十条在作业过程中，必须保持清醒的工作状态，禁止饮酒、吸烟或使用精神药物等可能影响安全的行为。
第十一条在作业过程中，必须集中注意力，严禁过度疲劳、分神、恶意操作或玩弄公路架桥机。
第十二条在作业过程中，必须严格按照公路架桥机的额定工况进行操作，并禁止超负荷、超速或超载运行。
第十三条在使用公路架桥机进行作业时，必须保持与其他设备的安全距离，避免碰撞和交叉作业。
第十四条在作业过程中，必须严格按照公路架桥机的使用说明书进行操作，禁止随意改装、修改或自行拆卸设备。
第十五条在使用公路架桥机进行作业时，必须保持周围环境清洁、整齐，并清除工地上的杂物和障碍物。
第十六条在使用公路架桥机进行作业时，必须确保设备的稳定性，防止因不平衡或地面不稳引起的倾覆或坍塌等事故。
公路架桥机安全操作规程模版
公路架桥机安全操作规程模版第一章总则第一条为加强公路架桥机的安全管理，保证施工人员的人身安全和设备的安全稳定运行，制定本规程。
第二条本规程适用于各类公路架桥机的安全操作及维护保养工作。
第三条公路架桥机的安全操作应遵循“安全第一，预防为主”的原则。
第四条公路架桥机的安全操作人员必须经过专门的培训，持有相应的操作证书。
第五条公路架桥机的安全操作人员必须严格遵守本规程的各项规定，不得违反操作规程。
第六条任何单位和个人不得擅自更改、下发和使用本规程中未经审定的文件。
第七条公路架桥机安全操作规程由公路管理部门和施工单位共同制定，定期进行修订和更新。
第二章公路架桥机的分类及工作范围第八条公路架桥机按照工作用途和工作条件的不同，分为移动式和固定式两类。
第九条移动式公路架桥机主要用于跨越交通要道或水域，搭建临时性通道。
第十条固定式公路架桥机主要用于修建桥梁和大型跨越设施。
第十一条公路架桥机的工作范围应该明确规定，严禁超范围操作。
第三章公路架桥机的技术要求第十二条公路架桥机应经过严格的安全检测和质量认证，确保其符合国家相关的技术要求和标准。
第十三条公路架桥机应具备良好的机械结构、稳定的工作性能和可靠的安全保护装置。
第十四条公路架桥机的操作手册和说明书应详细介绍其操作方法、安全注意事项和应急故障处理方法。
第十五条公路架桥机的驾驶座位、操作台和视野范围应符合人机工程学的要求，操作人员应能清晰地观察到各个工作部位。
第十六条公路架桥机应配备灭火器、警示标志、紧急停车装置等安全设备。
第十七条公路架桥机应进行定期的检查和维护保养，确保设备的正常运行。
第四章公路架桥机的安全操作管理第十八条公路架桥机的安全操作人员应事先检查设备的工作状态，确保各项安全措施的正常运行。
第十九条公路架桥机的操作人员必须尽职尽责地履行安全操作职责，不得酗酒、吸毒或疲劳驾驶。
第二十条公路架桥机的操作人员必须清楚了解设备的工作原理、操作规程和安全注意事项。
架桥机说明书。
目录1、概述 12、设计依据及参考技术规范 13、主要结构及功能 24、设备安装 35、使用说明 56、过孔 67、架设 68、维护保养 69、注意事项及故障排除 610、安全操作规程81、概述1.1用途介绍WQJQ40/160Ⅱ型架桥机为步履式新型架桥机，过孔不用铺设专用轨道。
该架桥机是一种运行工作范围广、性能优良、操作方便、结构安全的钢结构轨道式预制梁吊装架设设备。
该架桥机是一种运行工作范围广、性能优良、操作方便、结构安全的钢结构轨道式预制梁吊装架设设备。
本产品适应于山区修筑公路，能够满足大坡度、小半径弯桥、斜桥以及隧道口桥梁架设的要求。
同样，在平原施工条件好的地方更加方便。
本产品使用于-20~40℃，无火灾、无爆炸和无腐蚀性介质的环境中工作。
1.21.3型号说明WQJQ40 / 160 Ⅱ简型起升载荷160 t跨度≤40m架桥机型号2、设计依据及参考技术规范2.1设计依据WQJQ40/160Ⅱ型架桥机设备购销协议。
2.2参考技术规范《起重机设计规范》（GB3811-83）《钢结构设计规范》（GBJ17-88）3、主要结构及功能该架桥机为了运输方便和现场安装，主结构之间采用销轴和法兰连接，其结构见总装示意图。
该架桥机在结构上可以分为主梁、提升小车、前支腿、中支腿、行走轨道、运梁平车、液压和电气等几部分，构成一个完整的结构体系。
3.1主梁主梁为三角桁架式结构，采用型钢和钢板焊接而成。
有结构轻、刚性好、稳定性强、抗风能力大、安装方便、外形美观等优点。
主梁是架桥机的主要承力构件，分为2列，每列全长50米。
为了运输方便，每列主梁又分为5节（见总装示意图），通过销轴联接。
两列主梁通过后上横梁、前框架及前支腿横梁联接在一起。
主梁上弦杆顶部铺设有方钢轨道，提升小车在上部运行及进行起吊作业。
3.2前框架由型钢焊接而成，总长度可以根据需要进行调节。
它位于两列主梁的前端，通过螺栓把两列主梁接在一起。
架设斜桥或弯桥时，自身具有调节角度的功能。
150／160架桥机说明书.
1．概述本架桥机具有以下特点：1、形式新颖、结构合理，本机在设计中充分考虑了现代桥梁的施工特点，采用Autocad设计，使本机具有更广泛的适应性；2、整机重量轻、刚度大，本机在设计中采用有限元分析计算，对结构进行优化，使整机重量比同类机型减轻20％－30％。
3、架桥机采用导梁形式，极大减小架桥机前端悬臂挠度，更适应架设上下坡桥梁；4、中支腿不在桥面上行走，不用铺设架桥机纵移轨道，同时减少了架桥机对桥面的压力，对于箱型梁具有更大的适应性；5、运梁平车参与架桥机的行走，成为架桥机的一部分，使架桥机的整体长度减少，架桥机对弯桥具有更大的适应性；6、架桥机前、中支腿位置可以随意调整，架设斜交桥时可根据斜交桥角度调整架桥机前、中支腿位置，可适应45°以下任意角度斜桥；7、边梁一次到位，采用边梁挂架，整机携边梁横移一次到位，解决了边梁安装的难题；同时边梁挂架安装在起吊天车上，可根据吊点的位置移动，不受吊点位置的限制；8、整机主梁及主要联结结构均采用销轴联结，安装、拆卸方便快捷。
本架桥机适用于50m以下跨径，单梁重160t以下的混凝土预制梁的安装，采用过墩方梁，可实现高等级公路桥梁全幅一次安装。
型号说明：KQ 50 / 160 Ⅳ设计顺序最大起吊能力t适应桥梁跨径“凯澄牌”2．设计规范及参照标准2.1 《安装公路桥梁用架桥机通用技术条件》----设计规范2.2 《起重机设计规范》GB3811-83-------------参照标准2.3 《钢结构设计规范》GBJ17-88--------------参照标准3．架桥机主要结构及功能架桥机主要结构如图1所示。
由主梁、导梁、导梁前支腿、主梁前（中）支腿、顶高支腿、联系框架、临时斜撑、起吊天车、边梁挂架、运梁平车、液压及电气系统组成。
3.1 主梁：主梁采用“A”字端面，每节长10m，自重约6.5t，销轴连接，组装时按编号进行。
3.2 导梁：采用“A”字型变截面设计，销轴连接组装，结构重量轻。
架桥机使用说明书
架桥机使用说明书（120-30 A3型）一、注意事项：·架桥机操作人员必须持有《特种设备操作证》，并经过专业培训，无证人员不得操作本设备。
·架桥机安装和适用必须按步骤规范操作，所有固定部位必须做到基础坚实牢靠，用完好杂木垫实。
连接部位用销轴固定销劳，桥机要保持水平，以防设备移动和掉重时倾覆。
·严格遵守安全操作规程，坚决做到“九不吊”。
·架桥机倒退行走时，必须按桥机过孔原理和步骤操作。
·鉴于架桥机适用工况和环境，遇雨、雪、雾和大风等恶劣气候严禁操作设备，请避免夜间操作。
二、用途介绍120-30 A3型三角桁架双导梁架桥机主要用于各种桥型（直桥、斜桥、曲线桥）的简支梁架设。
该机采用三角桁架作主要承载受力构建（如纵导梁、横导梁），构件单元间采用销轴连接，配置自力走行及起重装置，全部采用电控操作、机械运动，完成吊梁起落、吊梁运行、整机吊梁横移以及整机空载纵移等运动，达到快速、安全地架梁目的。
本产品适用于温度-20~40℃，无火灾、无爆炸、无危险和无腐蚀性介质的环境中工作。
三、安装（一）运梁轨道安装轨道成设置在坚实的地基上，钢轨接头高差控制在2mm之内，枕木间距控制在600mm以内。
.在桥面上时应选择预制梁最佳受力位置（梁板腹肋处），枕木下铺设砂子找平梁顶面，枕木上面铺设轨道垫板，左右轨道高差不允许超过10mm。
（二）横移梁轨道的安装架桥机在横移梁轨道上运行架设预制梁，所以横移轨道安装很重要，基础必须坚实牢靠，纵向和横向均应校平后方可使用。
轨道支垫应注意一下几点：1、前中支装置轨道的支垫必须用硬杂木，轨道接缝处不能处于悬空状态，必须有硬杂木支垫或现场焊死，中支横移轨道支垫要按预制梁腹肋间距支垫（即垫在T梁或箱梁的腹肋处），前支轨道支垫间距控制在1m以内。
2、每幅梁或前墩台最外侧边缘的支垫必须牢固可靠，不允许用松软枕木支垫，必须是坚固的硬杂木或硬杂木上放钢墩（或钢板）然后再放硬杂木板与轨道接触。
架桥机操作规程模版
架桥机操作规程模版第一章总则第一条为了加强对架桥机操作的管理，确保施工作业过程中的安全和顺利进行，制定本操作规程。
第二条架桥机操作规程适用于所有参与架桥机操作的人员。
第三条架桥机操作人员应严格按照本规程进行操作，任何违反操作规程的行为都将承担相应的责任。
第四条架桥机操作人员应具备相应的岗位资格证书，并接受相关培训和考核合格后方可上岗操作。
第五条架桥机操作人员应熟悉所操作的架桥机的结构、性能和使用方法，了解相关安全规定，掌握紧急情况的处理方法。
第六条架桥机操作人员应随时保持机器设备的整洁、安全，定期进行设备维护和检修，确保机器设备的正常运行。
第七条架桥机操作人员应严格遵守劳动纪律，服从指挥和协调工作，保证施工作业的顺利进行。
第二章操作规程第一条架桥机操作人员应在接到指令后，准确理解作业任务的要求，查看机器设备的工作状态和安全情况，并确保所用工具和配件完好。
第二条架桥机操作人员应依照所操作的架桥机的使用说明书以及相关施工方案和作业指引进行操作，并严格按照施工现场的安全要求进行操作。
第三条架桥机操作人员在操作过程中，应注意以下事项：1. 确保操作面积安全平稳，清除施工现场的障碍物。
2. 按照正确的顺序操作机器设备的每一个功能，不能随意调整机器设备的工作方式。
3. 在操作机器设备时，应稳定机器设备，禁止在机器设备上随意攀爬。
4. 在机器设备工作时，应与周围人员保持有效的沟通，确保施工作业的安全。
5. 在机器设备运行前，请检查机器设备的制动和安全装置是否完好。
6. 在机器设备操作时，发现任何异常情况应立即停止操作，并向上级报告。
7. 在操作过程中不得进行违章操作，禁止酒后驾驶机器设备。
8. 在操作过程中，严禁抛下机器设备的零部件，注意机器设备的保养和维修。
第四条架桥机操作人员应定期对机器设备进行维护和保养，确保机器设备的正常运行。
1. 检查机器设备的底盘、轮胎、刹车、悬挂系统等部件是否完好。
2. 检查机器设备的液压系统、电气系统、润滑系统等的工作是否正常。
架桥机说明书50200
前言随着我国经济建设的发展，重点公路工程的修建及架梁任务急剧增长，同时带动了公路用架桥机研制和更新的一场革命。
根据我国现有公路桥梁的特点，我公司研制出了DF30/70Ⅲ至DF50/170Ⅲ型架桥机，满足30m,70t至50m至170t混凝土预制梁的架设安装。
在此基础上，又设计了DF50/200Ⅲ型架桥机，满足50米、200t混凝土预制梁的架设安装。
本说明书按章节对架桥机功能及使用等进行介绍，用户可根据自已所要架设安装的桥型及特点，参照本说明书编写具体的组织施工设计、安全操作规程及维修保养手册。
鉴于新技术、新材料、新工艺的不断出现，本公司保留对架桥机改型设计权力。
由于时间仓促，本说明书难免遗漏和错误之处，敬请谅敬！郑州大方桥梁机械有限公司目录1.概述--------------------------------------------12.技术规范及设计标准------------------------------23.架桥机主要结构及功能----------------------------24.架桥机主要技术性能------------------------------5 4.1 主要技术性能--------------------------------5 4.2 液压系统------------------------------------54.3 电气系统------------------------------------85.架桥机的拼装与试运行----------------------------10 5.1 运输与起吊----------------------------------10 5.2 架桥机各工况荷载表--------------------------10 5.3 测量定位与场地平整--------------------------105.4 架桥机组拼安装------------------------------116.操作与使用说明----------------------------------16 6.1 架桥机纵向空载前移就位----------------------16 6.2 架桥机安装预制混凝土梁运行操作--------------17 6.3 架桥机跨越铁路架梁施工说明------------------18 6.4 架桥机架梁工艺流程图------------------------18 6.4.1第一跨梁的架设-----------------------------18 6.4.2最后一跨梁的架设---------------------------19 6.4.3上坡桥的架设-------------------------------20 6.4.4下坡桥的架设-------------------------------206.4.5跨越铁路梁的架设---------------------------217.架桥机操作使用注意事项及安全规------------------228.维修与保养--------------------------------------28附录1 YP系列运梁平车使用说明书**安装使用前，请认真阅读本说明书，并配备机械、结构、起重、液压和电气等有关专业人员，大方公司亦可培训；**本说明书仅适用于本文叙述的架桥机。
架桥机操作规程
架桥机操作规程标题：架桥机操作规程引言概述：架桥机是一种用于搭建桥梁的重型机械设备，操作规程的严格执行对于保障施工安全和提高工作效率至关重要。
本文将详细介绍架桥机的操作规程，帮助操作人员正确、安全地使用架桥机进行工作。
一、操作前准备1.1 确认施工现场情况：在操作架桥机前，操作人员应仔细了解施工现场的地形、环境和特殊要求，为后续操作做好准备。
1.2 检查架桥机状态：操作人员应仔细检查架桥机的各项部件是否完好，确保机器处于良好工作状态。
1.3 安全防护措施：在操作架桥机时，操作人员应佩戴符合标准的安全防护装备，如安全帽、安全带等，确保自身安全。
二、操作步骤2.1 启动架桥机：按照操作手册的要求，操作人员应按顺序启动架桥机，确保机器正常运转。
2.2 调整工作参数：根据具体施工要求，操作人员应调整架桥机的工作参数，如起重量、工作速度等。
2.3 操作控制台：操作人员应熟悉架桥机的控制台，掌握各个按钮和开关的功能，确保操作准确。
三、施工操作3.1 精准定位：在进行桥梁搭建时，操作人员应根据设计要求精准定位架桥机，确保施工准确无误。
3.2 协调配合：架桥机操作通常需要多人协同作业，操作人员应与其他工作人员密切配合，确保施工顺利进行。
3.3 安全监控：在操作架桥机时，操作人员应时刻保持警惕，密切关注施工现场的安全情况，及时发现并解决潜在风险。
四、紧急情况处理4.1 突发故障：如果架桥机在操作过程中出现故障，操作人员应立即停止操作，通知维修人员进行处理。
4.2 意外事故：如果发生意外事故，操作人员应立即向现场主管报告，并采取必要的救援措施，保障伤者安全。
4.3 紧急撤离：在架桥机操作过程中，如遇到紧急情况，操作人员应迅速撤离现场，并按照应急预案进行处理。
五、操作结束5.1 关闭架桥机：操作结束后，操作人员应按照操作手册的要求关闭架桥机，做好机器的保养和维护工作。
5.2 清理现场：操作人员应清理施工现场，将机器周围的杂物清理干净，确保施工环境整洁。
架桥机操作规程
架桥机操作规程标题：架桥机操作规程引言概述：架桥机是一种重要的工程机械设备，广泛应用于桥梁建设、道路施工等领域。
正确操作架桥机不仅可以提高工作效率，还可以确保施工安全。
因此，制定一套科学的架桥机操作规程对于保障施工质量和工人安全至关重要。
一、操作前准备1.1 确认工作环境：在操作架桥机之前，必须对工作环境进行全面的检查，确保没有障碍物、坡度适宜等。
1.2 检查设备状态：仔细检查架桥机的各项部件是否完好，如润滑油是否充足、制动系统是否灵活等。
1.3 安装安全设施：在操作架桥机时，必须确保安全设施完好，如安全带、安全护栏等。
二、操作技巧2.1 熟练掌握操作手柄：操作架桥机需要熟练掌握各个操作手柄的功能，确保能够准确控制机器的移动和操作。
2.2 注意力集中：在操作架桥机时，必须保持高度的注意力集中，随时注意周围环境的变化，及时做出反应。
2.3 遵守操作规程：严格遵守操作规程，不得擅自调整机器的工作参数，避免发生意外事故。
三、安全防护3.1 戴好安全帽：在操作架桥机时，必须佩戴符合标准的安全帽，确保头部受到有效的保护。
3.2 穿戴合适的工作服：工作人员必须穿戴符合安全标准的工作服，避免被机器的部件卷入或划伤。
3.3 注意周围环境：在操作架桥机时，必须注意周围环境的情况，避免与其他机器或人员发生碰撞。
四、维护保养4.1 定期检查：对架桥机进行定期的检查和维护，确保机器的各项部件处于良好状态。
4.2 及时清洁：保持架桥机的清洁是维护的重要一环，定期清洁机器表面和内部，防止灰尘和杂物对机器造成损害。
4.3 润滑保养：定期给架桥机的各个部件进行润滑保养，确保机器的运行顺畅。
五、操作结束5.1 停机顺序：在结束操作时，必须按照规定的停机顺序逐步停止架桥机的各项功能，确保机器安全停机。
5.2 清理工作：结束操作后，必须对架桥机及周围环境进行清理工作，确保工作场地整洁。
5.3 报告记录：结束操作后，必须及时向上级主管报告工作情况，并做好相关记录，以备日后查阅。
公路架桥机安全操作规程(新版)
公路架桥机安全操作规程(新版)The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：YK-AQ-0814公路架桥机安全操作规程(新版)1.架桥机纵向运行轨道两侧规定高度要求水平，保持平稳．前、中、后支腿个横向运行轨道要求水平，并严格控制间距，三条轨道必须平行；2.架桥机纵向移动要做好一切准备工作，要求一次到位，不允许中途停顿；3.架桥机天车携带混凝土梁纵向运行时，前支腿部位要求用手拉葫芦（5t）与横移轨道拉紧固定，加强稳定性；4.架桥机安装作业时，要经常注意安全检查，每安装一孔必须进行一次全面安全检查，发现问题要停止工作并及时后才能继续作业．不允许机械电气带故障工作；5.安装作业不准超负荷运行，不得斜吊提升作业；6.连接销子加工材质必须按设计图纸要求进行，不得用低钢号加工代替；7.五级风以上严禁作业，必须用索具稳固架桥机和吊天车，架桥机停止工作时要切断电源，以防止发生意外；8.由于架桥机属桥梁安装大型专用设备，架桥机作业必须明确分工，统一指挥，要设专职操作人员、专职电工和专职安全检查员．要有严格的施工组织及措施，确保施工安全．人员基本条件如下：指挥员1名：熟悉桥梁结构及起重工作的基本要求．首先熟悉架桥机的结构、拼装程序、操作方法和使用说明书的要求，并具有一定的组织能力，熟悉指挥信号，责任心强；电工1名：能看懂架桥机电路图并能按图接线，能在工作中迅速排除故障，责任心强，业务熟练，反应敏捷者担任和负责架桥机的操作；液压工1名：熟悉液压系统的基本知识和使用及危险技能，能正确操作和排除有关故障；起重工3名：具有多年从事起重工作的经历，责任心强，具备一定的力学知识．熟悉起重机操作规程和安全规程，工作认真负责，一丝不苟；辅助工3名：具有一定的文化知识，身强力壮，能吃苦耐劳，肯钻研业务的青年，并作为培养的对象使用．9.中顶高支腿顶高时，前天车必须退至前支腿处；后天车必须退至后支腿处；10.前支腿或后顶高支腿顶高时，两天车必须退至中腿附近；11.前支腿顶高就位后，必须采用专用夹具将顶高行程段锁紧，以免千斤顶长时间受力；12.液压系统：（1）属于同一液压缸上的两个球型截止阀，必须同时关闭或同时打开，切不可只打开一个而关闭另一个，否则将会造成事故甚至使软管爆裂或液压缸损坏；（2）根据前、中、后三个支腿和吊梁千斤顶的不同工况来确定溢流阀的整定值，但最大不得超过31Mpa．整定后即用螺帽锁紧，并不可任意改动整定压力，过小则工作中经常溢流，造成油温升高甚至不能工作；整定压力过大则不能起保险作用，使元件损坏．具体整定数值由现场技术人员确定；（3）当油温超过70?C时应停机冷却，当油温低于0?C应考虑更换低温液压油；（4）各部元件、管路如发生故障时，应立即停机，由经过训练的专职技术人员检查修理，操作人员不可擅自拆卸．13.架桥机必须设置避雷装置，有使用单位自行解决；14.架桥机大车行走方梁的承载能力应满足有关要求，两自由端必须设置挡铁．大车行走箱处配备有专用工具（契铁）和警示牌，若由于机械、电气或操作引起大车行走失控时，将契铁塞入行走轮于轨道之间，使架桥机不能继续滑移；15.在架桥机纵移或横移轨道两端，必须设置挡铁，以保证架桥机的移位安全；16.架桥机纵向行走轨道的铺设纵坡1%~3%时，必须用卷扬机将架桥机牵引保护，以防止溜车下滑．XXX图文设计本文档文字均可以自由修改。
公路架桥机架桥机安全操作规程
公路架桥机架桥机安全操作规程(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除架桥机安全操作规程一、架桥机纵向运行轨道两侧规定高度要求对应水平，保持平稳。
前、中、后支腿各横向运行轨道要求水平，并严格控制间距，三条轨道必须平行。
二、斜交桥梁混凝土梁安装时，架桥机前、中、后支腿行走轮位置，左右轮要前后错开，其间距可根据斜交角度计算，以便支腿轮可在同一横向轨道上运行。
三、架桥机纵向移动要做好一切准备工作，要求一次到位，不允许中途停顿。
四、架桥机天车携带混凝土梁纵向运行时，前支腿部位要求用手拉葫芦（5t）与横移轨道拉紧固定，加强稳定性。
五、安装桥梁有上下纵坡时，架桥机纵向移位要有防止滑行措施。
例如：采用三角铁块在轮子前后作防护，特别中腿距梁端很近，移位时要注意控制。
六、架桥机拼装后一定要进行吊重试吊运行，也可用混凝土梁试吊后，架桥机再运行到位开始安装作业。
七、架桥机安装作业时，要经常注意安全检查，每安装一孔必须进行一次全面安全检查，发现问题要停止工作并及时处理后才能继续作业。
不允许机械电气带故障工作。
八、安装作业不准超负荷运行，不得斜吊提升作业。
九、连接销子加工材质必须按设计图纸要求进行，不得用低钢号加工代替。
十、六级风以上严禁作业，必须用索具稳固架桥机和起吊天车，架桥机停止工作时要切断电源，以防发生意外。
十一、架桥机纵向就位必须严格控制位置尺寸，确保混凝土预制梁安装顺利就位。
十二、由于架桥机属桥梁安装大型专用设备，架桥机作业必须明确分工，统一指挥，要设专职操作人员、专职电工和专职安全检查员。
要有严格的施工组织及措施，确保施工安全。
十三、悬臂纵移时，上部两天车必须后退，前天车退至后支腿处；后天车退至后支腿和后顶高支腿中间。
十四、中顶高支腿顶高时，前天车必须退至前支腿处；后天车必须退至后支腿处。
十五、前支腿或后顶高支腿顶高时，两天车必须退至中腿附近。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前在用DJ168（和DJ150）公铁桥机使用单位及其工地
中铁二十四局上海公司DJ150合宁客运专线
中铁六局集团太原公司DJ168胶济客运专线
中铁十九局集团DJ150内蒙工地
中铁二十二局集团二公司DJ168胶济客运专线
中铁三局集团线桥公司DJ168临策线
中铁二十五集团广铁公司DJ150湖南工地
于胜利（个人）DJ168达成线（中铁三局项目）
一、DJ168架桥机用途与概况
DJ168架桥机用于架设公路桥梁40米及以下跨度预应力钢筋混凝土梁片、架设新建和旧线改造时速200公里及以下客货共线T型梁（通桥2201、2101型）铁路32m及以下混凝土梁、专桥9753梁。
该机属单臂简支型，可架设梁片最大跨度为40米，最大额定荷载小于等于168t，且实现全幅机械横移梁片，达到一次落梁到位，特别是在铁路架梁行业中，具有常规铁路桥机不可比拟的优势。
二、DJ168架桥机技术参数
1主机部分:
1.1额定起重量：168吨。
1.2.主机总重量：150吨。
1.3适宜跨度：公路40米，铁路32米。
1.4配备功率：配75KW发电机组。
1.5架设梁片：纵坡±5％
1.6架设梁片：横坡±3％
1.7架设斜交桥交角：≤45°
1.8架设梁片最外形尺寸：铁路 3.0m×
2.6m×32
1.9吊梁纵移速度：每分钟5m
1.10吊梁起落速度：每分钟0.6m
1.11吊梁整机横移：每分钟 1.6m
1.1
2.架设曲线桥最小半径：200m
1.13架设边梁机械作业一次到位，且对边梁翼板无损伤，载荷合理。
1.14架桥机外形尺寸能通过内燃机车隧道.半径≥350m
1.15架桥机各部电路控制必须具备互锁机构。
各部位电器操作、
控制及液压件需具备防风、防雨、防尘功能。
1.16各部电器、液压件拆卸简易，维修方便，且安全可靠。
1.17架桥机1、2、3支腿设置工作人员上下扶梯。
各结构件需有吊装平衡的吊孔、吊环。
以便吊装安全。
2机动运梁车部分（铁路）：
2.1额定载重量：170吨。
2.2最大牵引力应满足3％纵坡的动力，且停车、起步运行平稳，制动可靠。
2.3运梁车转盘承载后转动灵活，绑扎支架稳固，且维修方便。
2.4运梁车允许通过最小半径180m。
2.5整机运行速度须变频调速每小时重载速度0-5公里。
2.6配备功率：配120KW发电机组。
3倒装龙门架：
3.1安装方便，起升可靠。
3.2适应新型铁路梁外形尺寸的通过能力。
3.3动力、油缸分布合理，维修方便。
3.4各部外接电器及液压件加盖防护装置。
3.5倒装龙门架设置工作人员上下扶梯。
3.6配备功率：配2×30KW发电机组
三、DJ168架桥机特点
1. 运输快捷方便。
本机采用公路运输和铁路货装运输均无超限。
汽车运输半挂车6-7车，火车3个高梆或者4个平板车即可运走全部设备（包括主机、倒装门架、铁路运梁车）。
2.组装方便。
本机最长部件10.8米，最重部件10吨，可在轨排基地用一台10吨门吊完成整机组装，也可以用一台20吨汽车吊组装。
3.铁路双线或者编组站多线架设无需人工移梁，均可一次就位。
4.本机具有架设大坡道与小曲线的特点。
（见参数介绍）。
5.本机具有隧道口架梁的功能。
并且在隧道口（出口3米、进口1.5m处）架梁作业。
6.机臂下降3米，运梁车将整机驮运，无需解体，即可满足桥间转移，整机通过R≥350m单线隧道。
7.本机具有自行调头的特点。
8.操作系统采用LG可编程序控制器。
可以有效地自锁、互锁，有效防止误操作产生的不安全隐患。
并且采用了变频控制技术，使整机启动平稳，运行可靠，减小了冲击力。
9.本机具有一机多用的功能。
可以架设32米以下铁路梁和40以下公路梁，还可以进行轨排的铺设。
10.本机具有与有轨运梁车和无轨运梁车均能配套使用的功能。
注明：该桥机日平均架梁4孔，最高记录一天7孔。
