人防荷载取值

常用荷载取值

1.1 风荷载：1.2 正常使用活荷载标准值（KN/m2）：（1）住宅、宿舍取2.0；其走廊、楼梯、门厅取2.0；（2）办公、教室取2.0；其走廊、楼梯、门厅取2.5；（3）食堂、餐厅取2.5；其走廊、楼梯、门厅取2.5；（4）一般阳台取2.5；（6）卫生间取2.0~2.5（按荷载规范）；设浴缸、座厕的卫生间取4.0；（7）住宅厨房取2.0，中小型厨房取4.0，大型厨房取8.0（超重设备另行计算）；（9）商店、展览厅、娱乐室取3.5；其走廊、楼梯、门厅取3.5；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取4.0；（11）礼堂、剧场、影院、有固定坐位的看台、公共洗衣房取3.0；（12）小汽车通道及停车库取4.0；输入：无覆土的双向板（板跨≥2.7m）：板、次梁取28，主梁取20；覆土厚度≥0.5m 的双向板（板跨≥2.7m）：板取≤28, 梁参考院部《消防车等效荷载取值计算表》；（14）书库、档案库取5.0；（15）密集柜书库取12.0；（16）大型宾馆洗衣房取7.5；（17）微机房取3.0；大中型电子计算机房取≥5.0，或按实际；（18）电梯机房、通风机房取7.0；通风机平台取6（≤5号风机）或8（8号风机）；（20）水泵房、变配电房、发电机房、银行金库及票据仓库取10.0；（21）管道转换层取4.0；（22）电梯井道下有人到达房间的顶板取5.0。

1.3 屋面活荷载标准值（KN/m2）：（1）上人屋面取2.0；（2）不上人屋面取0.5；强构造措施或按积水深度采用。

（4）地下室顶板施工荷载一般取10.0，塔楼内顶板一般不少于 5.0；高低层相邻的屋面，低屋面应考虑施工荷载不少于4.0；其分项系数取1.0。

注：当利用顶板上的覆土层荷重代替施工荷载时，必须在图上注明覆土层须待上部主体结2.4 楼（屋）面附加恒荷载标准值（KN/m2）：定；例如：板面层附加恒载取值：（公建另定）根据建筑楼面作法，楼层面层荷载: 1.1 KN/m2板底： 0.4 KN/m2合计楼层面层恒载： 1.5 KN/m2上人屋面及露台（板顶+板底）： 2.5 KN/m2（平屋面建筑找坡距离较大时，应核算找坡附加荷载，该情况在公建比较常见）屋面起坡30°时 q 恒放大1.15屋面起坡40°时 q 恒放大1.31屋面起坡45°时 q 恒放大1.41（2）住宅厨房：需考虑吊顶时取1.2（活载≥2.5时取1.0）；（3）卫生间下沉板：按实际填料重计算确定；（用轻质填充料时需在图中注明填充材料的允许容重）构施工完成后方可进行回填。

人防计算总结

下面就我的工作经历给大家做个介绍，本人水平有限，如有不恰当之处也恳请各位大侠指出。

我所在的单位虽具有人防甲级资质，但是单位小，所做的工程也只局限与4级以下的人防工程（如普通的人防地下室，指挥所、救护站等等），级别更高的人防工程一般都是一些人防大院和军区院来做。

人防设计讲究平战结合，既要满足平时的使用功能，也要为战时的人员、设备掩护做保障。

在设计顶板时，首先要确定人防荷载，这在规范的相关表格中可以查到。

建好模型，输入相关荷载和参数便可以进行计算。

一般我建两个模型，平时的和战时的，平时主要是裂缝控制（地下室多位于地下水位以下，因此对裂缝要求很严，一般取0.2），按弹性计算，顶板梁亦是如此，裂缝可以适当放宽，取到0.25或0.3。

战时主要是人防荷载控制，按塑性计算，不考虑裂缝。

分别计算以后把两者计算结果做比较取大者。

对于核6或6B级的工程，顶板的人防荷载在50～60kN/^2之间，一般我是以一米的覆土为界限，覆土超过一米，基本为平时荷载控制，小于一米的，就要分别考虑两种情况了。

人防顶板的厚度规范要求不小于250mm，如果覆土浅可以采用框架梁（顶板300mm厚），配筋跨中主筋＋支座负筋；覆土厚可以做主次梁（顶板一般可取250mm），钢筋双层双向拉通，可以大大节省板钢筋。

板钢筋的直径一般取12mm～18mm之间，间距尽量不大于150mm。

钢筋讲究“细而密”，一般用2级钢，因为2级钢延性高。

记得以前做框架梁形式的时候，跨中主筋间距多取200的间距，后来审图有要求，现在多控制在150间距内。

除了以上两种形式，还有无梁楼盖，采用混凝土空心管，可以节省净高。

底板设计时，首先要区分单建和附建两种情况，单建地下室要考虑抗浮，适当增加覆土或底板厚度、打抗浮桩或锚杆都可行。

附建的地下室一般都有承压桩，底板仅为止水作用。

一般无桩地下室（不包括抗浮桩）底板的人防荷载为50kN/^2，有桩的取25kN/^2。

其实我个人认为（仅指普通级别的人防地下室），一般地下室底板底面距地下水位都很深，水压力通常很大，所以底板一般都为平时荷载控制，在进行战时荷载计算时，完全可以仅按有桩（25）和无桩（50）两种荷载计算，而不必按规范上根据土层和板跨详细的划分人防荷载。

精选常用荷载取值

1.1 风荷载：1.2 正常使用活荷载标准值（ KN/m2）：（1）住处、宿舍取 2.0 ；其走廊、楼梯、门厅取 2.0 ；（2）办公、教室取 2.0 ；其走廊、楼梯、门厅取 2.5 ；（3）食堂、餐厅取 2.5 ；其走廊、楼梯、门厅取 2.5 ；（4）一般露台取 2.5 ；（5）人流可能密集的走廊 / 楼梯/ 门厅/ 露台、高层住处群间连廊 / 平台取 3.5 ；（6）卫生间取 2.0~2.5 （按荷载规范）；设浴缸、座厕的卫生间取 4.0 ；（7）住处厨房取 2.0 ，中小型厨房取 4.0 ，大型厨房取 8.0 （超重设备另行计算）；（8）多功能厅、阶梯教室有固定坐位取 3.0 ；无固定坐位取 3.5 ；（9）商店、展览厅、娱乐室取 3.5 ；其走廊、楼梯、门厅取 3.5 ；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取 4.0 ；（11）礼堂、剧场、影院、有固定坐位的看台、公共洗衣房取 3.0 ；（12）小汽车通道及停车库取 4.0 ；（13）消防车通道：单向板取 35.0 ；双向板楼盖、无梁楼盖取 20.0 ；注：消防车高出 300KN时，应按构造等效原则，换算为等效均布荷载。

构造荷载输入：无覆土的双向板（板跨≥）：板、次梁取 28，主梁取 20；覆土厚度≥ 0.5m 的双向板（板跨≥）：板取≤ 28, 梁参照院部《消防车等效荷载取值计算表》；（14）书库、档案库取 5.0 ；（15）密集柜书库取 12.0 ；（16）大型旅店洗衣房取 7.5 ；（17）微机房取 3.0 ；大中型电子计算机房取≥ 5.0 ，或按本质；（18）电梯机房、通风机房取 7.0 ；通风机平台取 6（≤5 号风机）或 8（8 号风机）；（19）?制冷机房、旅店积蓄室、布草间、公共卫生间（包括填料隔墙）取 8.0 ；（20）水泵房、变配电房、发电机房、银行金库及票据库房取；（21）管道变换层取 4.0 ；（22）电梯井道下有人到达房间的顶板取 5.0 。

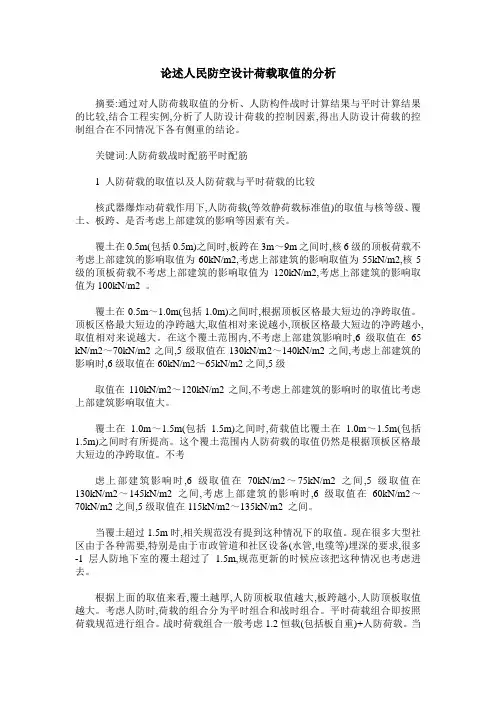

论述人民防空设计荷载取值的分析

论述人民防空设计荷载取值的分析摘要:通过对人防荷载取值的分析、人防构件战时计算结果与平时计算结果的比较,结合工程实例,分析了人防设计荷载的控制因素,得出人防设计荷载的控制组合在不同情况下各有侧重的结论。

关键词:人防荷载战时配筋平时配筋1 人防荷载的取值以及人防荷载与平时荷载的比较核武器爆炸动荷载作用下,人防荷载(等效静荷载标准值)的取值与核等级、覆土、板跨、是否考虑上部建筑的影响等因素有关。

覆土在0.5m(包括0.5m)之间时,板跨在3m～9m之间时,核6级的顶板荷载不考虑上部建筑的影响取值为60kN/m2,考虑上部建筑的影响取值为55kN/m2,核5级的顶板荷载不考虑上部建筑的影响取值为120kN/m2,考虑上部建筑的影响取值为100kN/m2 。

覆土在0.5m～1.0m(包括1.0m)之间时,根据顶板区格最大短边的净跨取值。

顶板区格最大短边的净跨越大,取值相对来说越小,顶板区格最大短边的净跨越小,取值相对来说越大。

在这个覆土范围内,不考虑上部建筑影响时,6级取值在65 kN/m2～70kN/m2之间,5级取值在130kN/m2～140kN/m2之间,考虑上部建筑的影响时,6级取值在60kN/m2～65kN/m2之间,5级取值在110kN/m2～120kN/m2之间,不考虑上部建筑的影响时的取值比考虑上部建筑影响取值大。

覆土在 1.0m～1.5m(包括 1.5m)之间时,荷载值比覆土在 1.0m～1.5m(包括1.5m)之间时有所提高。

这个覆土范围内人防荷载的取值仍然是根据顶板区格最大短边的净跨取值。

不考虑上部建筑影响时,6级取值在70kN/m2～75kN/m2之间,5级取值在130kN/m2～145kN/m2之间,考虑上部建筑的影响时,6级取值在60kN/m2～70kN/m2之间,5级取值在115kN/m2～135kN/m2 之间。

当覆土超过1.5m时,相关规范没有提到这种情况下的取值。

现在很多大型社区由于各种需要,特别是由于市政管道和社区设备(水管,电缆等)埋深的要求,很多-1层人防地下室的覆土超过了1.5m,规范更新的时候应该把这种情况也考虑进去。

常用荷载取值

1.1 风荷载：1.2 正常使用活荷载标准值（KN/m2）：（1）住宅、宿舍取2.0；其走廊、楼梯、门厅取2.0；（2）办公、教室取2.0；其走廊、楼梯、门厅取2.5；（3）食堂、餐厅取2.5；其走廊、楼梯、门厅取2.5；（4）一般阳台取2.5；（6）卫生间取2.0~2.5（按荷载规范）；设浴缸、座厕的卫生间取4.0；（7）住宅厨房取2.0，中小型厨房取4.0，大型厨房取8.0（超重设备另行计算）；（9）商店、展览厅、娱乐室取3.5；其走廊、楼梯、门厅取3.5；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取4.0；（11）礼堂、剧场、影院、有固定坐位的看台、公共洗衣房取3.0；（12）小汽车通道及停车库取4.0；载输入：无覆土的双向板（板跨≥2.7m）：板、次梁取28，主梁取20；覆土厚度≥0.5m 的双向板（板跨≥2.7m）：板取≤28, 梁参考院部《消防车等效荷载取值计算表》；（14）书库、档案库取5.0；（15）密集柜书库取12.0；（16）大型宾馆洗衣房取7.5；（17）微机房取3.0；大中型电子计算机房取≥5.0，或按实际；（18）电梯机房、通风机房取7.0；通风机平台取6（≤5号风机）或8（8号风机）；（20）水泵房、变配电房、发电机房、银行金库及票据仓库取10.0；（21）管道转换层取4.0；（22）电梯井道下有人到达房间的顶板取5.0。

1.3 屋面活荷载标准值（KN/m2）：（1）上人屋面取2.0；（2）不上人屋面取0.5；塞等，应加强构造措施或按积水深度采用。

（4）地下室顶板施工荷载一般取10.0，塔楼内顶板一般不少于 5.0；高低层相邻的屋面，低屋面应考虑施工荷载不少于4.0；其分项系数取1.0。

注：当利用顶板上的覆土层荷重代替施工荷载时，必须在图上注明覆土层须待上部主体结2.4 楼（屋）面附加恒荷载标准值（KN/m2）：际计算确定；例如：板面层附加恒载取值：（公建另定）根据建筑楼面作法，楼层面层荷载: 1.1 KN/m2板底： 0.4 KN/m2合计楼层面层恒载： 1.5 KN/m2上人屋面及露台（板顶+板底）： 2.5 KN/m2（平屋面建筑找坡距离较大时，应核算找坡附加荷载，该情况在公建比较常见）坡屋面恒载（输入时应按屋面起坡30°时 q 恒放大1.15屋面起坡40°时 q 恒放大1.31屋面起坡45°时 q 恒放大1.41（2）住宅厨房：需考虑吊顶时取1.2（活载≥2.5时取1.0）；（3）卫生间下沉板：按实际填料重计算确定；（用轻质填充料时需在图中注明填充材料的允许容重）构施工完成后方可进行回填。

人防荷载

人防荷载人防荷载包括：顶板、底板、外墙、临空墙、门框墙、楼梯、出入口通道、主要出入口雨篷荷载、扩散室荷载、封堵荷载。

1、顶板荷载如何取？一般按核6取值见P76，一般与覆土、板跨有关。

2、底板荷载如何取？常6时不计底荷载，应按核6取值，见P78、P79、P84，无桩基时按P78—P79取，根据顶板覆土，板跨及地下水位情况取值。

一般地下水位以上时取顶板荷载的0.7—0.8地下水位以下的底板取顶板荷载的0.8—1.0有桩基时按P84取，也是否端承桩，位于何土质有关（注：4.8.16解释）3、人防外墙荷载如何取？须比较常6核6取值的大小按大值取见P69 P77根顶板埋置深度（为室外土到顶板高度，非覆土深度）有关；根土质类别有关、墙厚取值见P2334、人防室外出入口通道顶、底板荷载如何取？当出入口通道大于3M时，按普通人防顶、底板取值；当出入口通道小于3M时，按P80取值。

5、门框墙荷载如何取？比较常6、核6按大值取；常6见P71，核6见P81与爆炸点也门框墙距离，坡度，出入口形式有关；6、临空墙荷载如何取？临空墙与隔墙区分开。

临空墙一般与出入口相邻；隔墙一般两侧均为地下室。

取值比较常6、核6取大者，一般取核6；见P74 P81取值根炸点与临空墙距离、出入口形式、坡度有关。

7、楼梯荷载如何取？一般按核6取；见P83 分正、反面8、出入口雨篷荷载如何取？按核6取值；见P84 分上、下面荷载9、隔墙荷载如何取？按核6取值；见P82（隔墙两侧均受力）两地下室间门框墙取值同隔墙做法；两地下室间的隔墙、门框墙一般为室内出入口同类墙荷载的85% 10、扩散室荷载如何取/？根据允许余压值取：0.03MPA取39KN/㎡有掩蔽人员0.05MPA时取65KN/㎡，无掩蔽人员0.10MPA时取130KN/㎡，柴油发电机排烟口11、临战封堵荷载如何取？见P99 与出入口形式，是否考虑上部建筑影响、坡道坡度有关（不分核6、常6）封堵荷载应考虑其反力，常6时取60KN/㎡。

常用荷载取值

常用荷载取值集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-1.1风荷载：1.2正常使用活荷载标准值（K N/m2）：（1）住宅、宿舍取2.0；其走廊、楼梯、门厅取2.0；（2）办公、教室取2.0；其走廊、楼梯、门厅取2.5；（3）食堂、餐厅取2.5；其走廊、楼梯、门厅取2.5；（4）一般阳台取2.5；（5）人流可能密集的走廊/楼梯/门厅/阳台、群间连廊/平台取3.5；（6）卫生间取 2.0~2.5（按荷载规范）；设浴缸、座厕的卫生间取4.0；（7）住宅厨房取 2.0，中小型厨房取 4.0，大型厨房取8.0（超重设备另行计算）；（8）多功能厅、有固定坐位取3.0；无固定坐位取3.5；（9）商店、展览厅、娱乐室取3.5；其走廊、楼梯、门厅取3.5；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取4.0；（11）礼堂、剧场、影院、有固定坐位的看台、公共洗衣房取3.0；（12）小汽车通道及停车库取4.0；（13）消防车通道：取35.0；双向板楼盖、无梁楼盖取20.0；注：消防车超过300K N时，应按等效原则，换算为等效均布荷载。

结构荷载输入：无覆土的双向板（板跨≥2.7m）：板、次梁取28，主梁取20；覆土厚度≥0.5m的双向板（板跨≥2.7m）：板取≤28,梁参考院部《消防车等效荷载取值计算表》；（14）书库、档案库取5.0；（15）密集柜书库取12.0；（16）大型宾馆洗衣房取7.5；（17）微机房取3.0；大中型电子计算机房取≥5.0，或按实际；（18）电梯机房、通风机房取7.0；通风机平台取6（≤5号风机）或8（8号风机）；（19）?机房、宾馆储藏室、布草间、公共卫生间（包括填料隔墙）取8.0；（20）水泵房、变配电房、发电机房、银行金库及票据仓库取10.0；（21）管道转换层取4.0；（22）电梯井道下有人到达房间的顶板取5.0。

1.3屋面活荷载标准值（K N/m2）：（1）上人屋面取2.0；（2）不上人屋面取0.5；（3）?取3.0（不包括花圃土石材料）；注：或维修荷载较大时，屋面活荷载应按实际情况采用；因不畅、堵塞等，应加强构造措施或按积水深度采用。

人防工程荷载取值相关问题分析

人防工程荷载取值相关问题分析摘要：防空地下室是指具有预定防护能力的土中地下室，它的顶板底面在高于室外地平时是有条件限制的。

2005年发布的《人民防空地下室设计规范》（GB50038-2005）较以前的规范作了全面修改与补充，分类细、内容全。

对防空地下室不同部位等效静荷载取值做了详细的说明与规定。

板跨、梁跨不同，其相应的自振频率，不同动力系数，爆炸动荷载对防空地下室顶底板、墙体等部位产生的“效应” 也不同。

“考虑上部建筑物影响” 对水平构件（顶板）和竖向构件（墙体）的影响也不相同。

关键词：荷载取值；不同跨度的梁板；动力系数；构件自振频率；口部出入口通道引言2005年颁布的《人民防空地下室设计规范》（以下简称《05防空规范》），根据国家现行规范标准，列出了强制性条文。

根据新的《战技要求》，对有关战时防御的武器及相应的防护要求，作了全面修改与补充，如甲类、乙类防空地下室之分；平战结合等方面也作了全面修改与补充，增设了常规武器地面爆炸产生的空气冲击波、岩土中的压缩波参数、结构动力分析及其等效静荷载等内容。

分类细、内容全，对设计人员正确理解人防工程设计的特点提供了很大的帮助。

05规范不需要设计人员做复杂的动力分析，使用繁琐的计算公式，工程设计人员可以直接运用规范表格确定荷载。

但作为一个设计人员，应具有良好的素质，具有明确的设计理念，了解和掌握防护工程结构动力分析的基本概念、基础理论，从而更好地理解规范、掌握规范。

1．对《05防空规范》设计适用范围理解的补充纵观《05防空规范》对防空地下室的要求，必须满足防核武器、常规武器及生化武器各项防护要求，并只考虑一次抵抗核武器、常规武器的非直接命中的地面爆炸影响。

这里强调了：第一，防护工程一次抵抗；第二，非直接命中；第三，地面爆炸，而不是地下爆炸等其它方式。

规范还强调了防空地下室是指埋设在土中的防护结构。

《05防空规范》第2.1.4款规定了防空地下室的定义：防空地下室是具有预定战时防空功能的地下室，在房屋中室内地平面低于室外地平面的高度超过该房间净高的。

人防工程底板等效静荷载的取值

人防工程底板等效静荷载的取值发布时间：2021-06-15T16:00:03.427Z 来源：《基层建设》2021年第7期作者：庄祖明[导读] 摘要：本文以《人民防空地下室设计规范》GB 50038-2005[1]（以下简称《人防规》）为基础，分析不同工程基础形式在不同上部荷载和水浮力情况下的人防底板等效静荷载取值，为人防工程底板设计提供便利。

华东建筑设计研究院有限公司上海市 201601摘要：本文以《人民防空地下室设计规范》GB 50038-2005[1]（以下简称《人防规》）为基础，分析不同工程基础形式在不同上部荷载和水浮力情况下的人防底板等效静荷载取值，为人防工程底板设计提供便利。

关键词：人防工程底板；等效静荷载；人防等效静荷载反作用力；土中压缩波绕射引言人防工程底板等效静荷载的取值由于基础形式和地下水位的不同而有所区别，在人防工程结构设计中底板等效静荷载取值是个容易出错的难点。

下面就此问题统一进行分析，为工程设计中荷载取值理清思路。

1.规范依据根据《人防规》，人防底板等效静荷载取值有如下条文可以参考： 1）.《人防规》第4.7.4条：防空地下室底板设计可以不考虑常规武器地面爆炸的作用，但底板的设计应符合本规范第4.11节规定的要求。

第4.7.4条条文说明：作用到结构底板上的常规武器爆炸动荷载主要是由于结构顶板受到动荷载后向下运动所产生的地基反力。

在常规武器非直接命中地面爆炸产生的压缩波作用下，防空地下室顶板的受爆区域通常是局部的，因此作用到防空地下室底板上的均布动荷载较小。

对于常5级、常6级防空地下室，底板设计多不由常规武器爆炸动荷载作用组合控制，可以不计入常规武器地面爆炸产生的等效静荷载。

2）.《人防规》第4.5.7条条文说明节选：作用在结构底板上的核武器爆炸动荷载主要是结构受到顶板动荷载后往下运动从而使地基产生的地基反力，即结构底部压力由地基反力构成。

3）.《人防规》第4.8.5条：无桩基防空地下室钢筋混凝土底板的等效静荷载标准值，可按表4.8.5采用；带桩基的防空地下室钢筋混凝土底板的等效静荷载标准值可按本规范第4.8.15条采用。

人防计算要点

下面就我的工作经历给大家做个介绍，本人水平有限，如有不恰当之处也恳请各位大侠指出。

我所在的单位虽具有人防甲级资质，但是单位小，所做的工程也只局限与4级以下的人防工程（如普通的人防地下室，指挥所、救护站等等），级别更高的人防工程一般都是一些人防大院和军区院来做。

人防设计讲究平战结合，既要满足平时的使用功能，也要为战时的人员、设备掩护做保障.在设计顶板时,首先要确定人防荷载，这在规范的相关表格中可以查到。

建好模型，输入相关荷载和参数便可以进行计算。

一般我建两个模型，平时的和战时的，平时主要是裂缝控制（地下室多位于地下水位以下，因此对裂缝要求很严，一般取0。

2）,按弹性计算，顶板梁亦是如此，裂缝可以适当放宽，取到0。

25或0。

3。

战时主要是人防荷载控制,按塑性计算，不考虑裂缝。

分别计算以后把两者计算结果做比较取大者。

对于核6或6B级的工程，顶板的人防荷载在60~75kN/^2之间，一般我是以一米的覆土为界限，覆土超过一米,基本为平时荷载控制，小于一米的，就要分别考虑两种情况了。

人防顶板的厚度规范要求不小于250mm,如果覆土浅可以采用框架梁（顶板300mm厚），配筋跨中主筋＋支座负筋；覆土厚可以做主次梁（顶板一般可取250mm），钢筋双层双向拉通，可以大大节省板钢筋.板钢筋的直径一般取12mm～18mm之间，间距尽量不大于150mm。

钢筋讲究“细而密"，一般用2级钢，因为2级钢延性高.记得以前做框架梁形式的时候，跨中主筋间距多取200的间距，后来审图有要求，现在多控制在150间距内.除了以上两种形式，还有无梁楼盖，采用混凝土空心管，可以节省净高。

底板设计时,首先要区分单建和附建两种情况，单建地下室要考虑抗浮，适当增加覆土或底板厚度、打抗浮桩或锚杆都可行。

附建的地下室一般都有承压桩,底板仅为止水作用.一般无桩地下室（不包括抗浮桩）底板的人防荷载为50kN/^2，有桩的取25kN/^2。

其实我个人认为（仅指普通级别的人防地下室），一般地下室底板底面距地下水位都很深,水压力通常很大，所以底板一般都为平时荷载控制，在进行战时荷载计算时,完全可以仅按有桩（25）和无桩（50）两种荷载计算，而不必按规范上根据土层和板跨详细的划分人防荷载。

人防工程荷载取值相关问题分析

人防工程荷载取值相关问题分析摘要：防空地下室是指具有预定防护能力的土中地下室，它的顶板底面在高于室外地平时是有条件限制的。

2005年发布的《人民防空地下室设计规范》（GB50038-2005）较以前的规范作了全面修改与补充，分类细、内容全。

对防空地下室不同部位等效静荷载取值做了详细的说明与规定。

板跨、梁跨不同，其相应的自振频率，不同动力系数，爆炸动荷载对防空地下室顶底板、墙体等部位产生的“效应” 也不同。

“考虑上部建筑物影响” 对水平构件（顶板）和竖向构件（墙体）的影响也不相同。

关键词：荷载取值；不同跨度的梁板；动力系数；构件自振频率；口部出入口通道引言2005年颁布的《人民防空地下室设计规范》（以下简称《05防空规范》），根据国家现行规范标准，列出了强制性条文。

根据新的《战技要求》，对有关战时防御的武器及相应的防护要求，作了全面修改与补充，如甲类、乙类防空地下室之分；平战结合等方面也作了全面修改与补充，增设了常规武器地面爆炸产生的空气冲击波、岩土中的压缩波参数、结构动力分析及其等效静荷载等内容。

分类细、内容全，对设计人员正确理解人防工程设计的特点提供了很大的帮助。

05规范不需要设计人员做复杂的动力分析，使用繁琐的计算公式，工程设计人员可以直接运用规范表格确定荷载。

但作为一个设计人员，应具有良好的素质，具有明确的设计理念，了解和掌握防护工程结构动力分析的基本概念、基础理论，从而更好地理解规范、掌握规范。

1．对《05防空规范》设计适用范围理解的补充纵观《05防空规范》对防空地下室的要求，必须满足防核武器、常规武器及生化武器各项防护要求，并只考虑一次抵抗核武器、常规武器的非直接命中的地面爆炸影响。

这里强调了：第一，防护工程一次抵抗；第二，非直接命中；第三，地面爆炸，而不是地下爆炸等其它方式。

规范还强调了防空地下室是指埋设在土中的防护结构。

《05防空规范》第2.1.4款规定了防空地下室的定义：防空地下室是具有预定战时防空功能的地下室，在房屋中室内地平面低于室外地平面的高度超过该房间净高的。

人防地库结构设计荷载取值问题研究

人防地库结构设计荷载取值问题研究摘要：文章结合具体的工程设计实例，依据工程地质、构造等特殊情况，对人防部分（门框墙、临空墙、人防外墙、人防顶板、人防底板等）按照现行人防规程及规范进行了直接选择。

本文就具体工程实例（双层车道、中间楼板）的人防等效静荷载选择问题作了较为详尽的探讨和分析。

文章对甲类（核5级）防空地库人防构件的荷载选择问题进行了分析和讨论，并给出了在特定部位选择人防荷载的方法。

关键词：人防地库；结构设计；荷载取值1.人防荷载的取值与平时荷载的比较核武器爆炸动荷载作用下的人防载荷（等效静载）的取值与核等级、顶板覆土深度、板跨、是否考虑上部结构等因素相关。

当覆盖层厚度为0.5m（含0.5m）时，板跨3~9m时，核级6层顶板荷载不计上部结构的影响，计算出60kN/m2，而对上部结构的影响为55kN/m2，对核5级的顶板载荷不计上部结构的影响，按100kN/m2计算。

当覆盖层厚度为0.5~1.0m（含1.0m）时，顶板区格内最大短边净跨为计算依据。

顶板区格最大短边的净跨距较大，其取值也较小，而顶板区格最大短边的净跨距较小。

在此覆盖区中，如果不考虑上部结构的影响，6层的取值为65-70kN/m2，5层的取值为130kN/m2~140kN/m2，如果考虑到上部结构的影响，6级取值为60N/m2~65N/m2，5级取值为110~120kN/m2，不考虑上部结构的影响时，取值大于对上部结构的影响。

覆盖层在1.0~1.5m（含1.5m）的范围内，与1.0~1.5m（含1.5m）的覆盖层相比，覆盖层的荷载增加。

该覆盖区域的人防荷载，仍以顶板区格最大短边净跨为基准。

在不考虑上部结构影响的情况下，6级的取值范围为70-75kN/m2，5级为130-145kN/m2，如果考虑到上层结构的影响，6级为60-70kN/m2，5级为115-135kN/m2。

在覆盖层厚度为1.5米以上时，有关技术规范中未提及该数值。

目前许多大的小区，因为各种需求，尤其是城市管线和公共设施（水管，电缆）的深度要求，许多-1层人防地库的覆土超过1.5m，所以在进行规范的更新时，也要考虑到这一点。

常用荷载取值

常用荷载取值(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1.1 风荷载：1.2 正常使用活荷载标准值（KN/m2）：（1）住宅、宿舍取2.0；其走廊、楼梯、门厅取2.0；（2）办公、教室取2.0；其走廊、楼梯、门厅取2.5；（3）食堂、餐厅取2.5；其走廊、楼梯、门厅取2.5；（4）一般阳台取2.5；（5）人流可能密集的走廊/楼梯/门厅/阳台、高层住宅群间连廊/平台取3.5；（6）卫生间取2.0~2.5（按荷载规范）；设浴缸、座厕的卫生间取4.0；（7）住宅厨房取2.0，中小型厨房取4.0，大型厨房取8.0（超重设备另行计算）；（8）多功能厅、阶梯教室有固定坐位取3.0；无固定坐位取3.5；（9）商店、展览厅、娱乐室取3.5；其走廊、楼梯、门厅取3.5；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取4.0；（11）礼堂、剧场、影院、有固定坐位的看台、公共洗衣房取3.0；（12）小汽车通道及停车库取4.0；（13）消防车通道：单向板取35.0；双向板楼盖、无梁楼盖取20.0；注：消防车超过300KN时，应按结构等效原则，换算为等效均布荷载。

结构荷载输入：无覆土的双向板（板跨≥2.7m）：板、次梁取28，主梁取20；覆土厚度≥0.5m 的双向板（板跨≥2.7m）：板取≤28, 梁参考院部《消防车等效荷载取值计算表》；（14）书库、档案库取5.0；（15）密集柜书库取12.0；（16）大型宾馆洗衣房取7.5；（17）微机房取3.0；大中型电子计算机房取≥5.0，或按实际；（18）电梯机房、通风机房取7.0；通风机平台取6（≤5号风机）或8（8号风机）；（19）制冷机房、宾馆储藏室、布草间、公共卫生间（包括填料隔墙）取8.0；（20）水泵房、变配电房、发电机房、银行金库及票据仓库取10.0；（21）管道转换层取4.0；（22）电梯井道下有人到达房间的顶板取5.0。

各类常用荷载标准值

1.1 风荷载：1.2 正常使用活荷载标准值（KN/m2）：（1）住宅、宿舍取2.0；其走廊、楼梯、门厅取2.0；（2）办公、教室取2.0；其走廊、楼梯、门厅取2.5；（3）食堂、餐厅取2.5；其走廊、楼梯、门厅取2.5；（4）一般阳台取2.5；（5）人流可能密集的走廊/楼梯/门厅/阳台、高层住宅群间连廊/平台取3.5；（6）卫生间取2.0~2.5（按荷载规范）；设浴缸、座厕的卫生间取4.0；（7）住宅厨房取2.0，中小型厨房取4.0，大型厨房取8.0（超重设备另行计算）；（8）多功能厅、阶梯教室有固定坐位取3.0；无固定坐位取3.5；（9）商店、展览厅、娱乐室取3.5；其走廊、楼梯、门厅取3.5；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取4.0；（11）礼堂、剧场、影院、有固定坐位的看台、公共洗衣房取3.0；（12）小汽车通道及停车库取4.0；（13）消防车通道：单向板取35.0；双向板楼盖、无梁楼盖取20.0；注：消防车超过300KN时，应按结构等效原则，换算为等效均布荷载。

结构荷载输入：无覆土的双向板（板跨≥2.7m）：板、次梁取28，主梁取20；覆土厚度≥0.5m 的双向板（板跨≥2.7m）：板取≤28, 梁参考院部《消防车等效荷载取值计算表》；（14）书库、档案库取5.0；（15）密集柜书库取12.0；（16）大型宾馆洗衣房取7.5；（17）微机房取3.0；大中型电子计算机房取≥5.0，或按实际；（18）电梯机房、通风机房取7.0；通风机平台取6（≤5号风机）或8（8号风机）；（19）制冷机房、宾馆储藏室、布草间、公共卫生间（包括填料隔墙）取8.0；（20）水泵房、变配电房、发电机房、银行金库及票据仓库取10.0；（21）管道转换层取4.0；（22）电梯井道下有人到达房间的顶板取5.0。

1.3 屋面活荷载标准值（KN/m2）：（1）上人屋面取2.0；（2）不上人屋面取0.5；（3）屋顶花园取3.0（不包括花圃土石材料）；注：施工或维修荷载较大时，屋面活荷载应按实际情况采用；因排水不畅、堵塞等，应加强构造措施或按积水深度采用。

覆土超过1.5米时人防顶板等效静载的取值

覆土超过1.5米时人防顶板等效静载的取值发表时间：2019-08-16T15:38:43.107Z 来源：《防护工程》2019年10期作者：宫敏[导读] 本文旨在研究分析核武器爆炸动荷载作用下，影响人防顶板等效静荷载大小的因素。

并通过实例计算，给出目前设计中经常遇到的抗力级别下，覆土超过1.5米时，人防顶板等效静荷载的取值建议。

同济大学建筑设计研究院（集团）有限公司上海 200092摘要：本文旨在研究分析核武器爆炸动荷载作用下，影响人防顶板等效静荷载大小的因素。

并通过实例计算，给出目前设计中经常遇到的抗力级别下，覆土超过1.5米时，人防顶板等效静荷载的取值建议。

关键词：等效静荷载；自振圆频率；允许延性比The Value of Equivalent Static Load of Civil Air Defense Roof when Overburden Soil exceeds 1.5 meters Gong MinTongji University Architectural Design Research Institute（Group）CO.，Ltd，Shanghai，200092 Abstract：The purpose of this paper is to study and analyze the factors affecting the equivalent static load of civil air defense roof under shock wave of nuclear weapon explosion. Through the calculation of examples，the recommended value of the equivalent static load of civil air defense roof is given when overburden soil exceeds 1.5 meters in conventional design. Key words：equivalent static load；natural circular frequency；permissible ductility ratio 一、概述在防空地下室设计中，不同类型构件人防荷载的取值对设计结果至关重要。

人防荷载

人防荷载人防荷载包括：顶板、底板、外墙、临空墙、门框墙、楼梯、出入口通道、主要出入口雨篷荷载、扩散室荷载、封堵荷载。

1、顶板荷载如何取？一般按核6取值见P76，一般与覆土、板跨有关。

2、底板荷载如何取？常6时不计底荷载，应按核6取值，见P78、P79、P84，无桩基时按P78—P79取，根据顶板覆土，板跨及地下水位情况取值。

一般地下水位以上时取顶板荷载的0.7—0.8地下水位以下的底板取顶板荷载的0.8—1.0有桩基时按P84取，也是否端承桩，位于何土质有关（注：4.8.16解释）3、人防外墙荷载如何取？须比较常6核6取值的大小按大值取见P69 P77根顶板埋置深度（为室外土到顶板高度，非覆土深度）有关；根土质类别有关、墙厚取值见P2334、人防室外出入口通道顶、底板荷载如何取？当出入口通道大于3M时，按普通人防顶、底板取值；当出入口通道小于3M时，按P80取值。

5、门框墙荷载如何取？比较常6、核6按大值取；常6见P71，核6见P81与爆炸点也门框墙距离，坡度，出入口形式有关；6、临空墙荷载如何取？临空墙与隔墙区分开。

临空墙一般与出入口相邻；隔墙一般两侧均为地下室。

取值比较常6、核6取大者，一般取核6；见P74 P81取值根炸点与临空墙距离、出入口形式、坡度有关。

7、楼梯荷载如何取？一般按核6取；见P83 分正、反面8、出入口雨篷荷载如何取？按核6取值；见P84 分上、下面荷载9、隔墙荷载如何取？按核6取值；见P82（隔墙两侧均受力）两地下室间门框墙取值同隔墙做法；两地下室间的隔墙、门框墙一般为室内出入口同类墙荷载的85% 10、扩散室荷载如何取/？根据允许余压值取：0.03MPA取39KN/㎡有掩蔽人员0.05MPA时取65KN/㎡，无掩蔽人员0.10MPA时取130KN/㎡，柴油发电机排烟口11、临战封堵荷载如何取？见P99 与出入口形式，是否考虑上部建筑影响、坡道坡度有关（不分核6、常6）封堵荷载应考虑其反力，常6时取60KN/㎡。

人防荷载取值
主体结构周边及临空墙、门框墙等效静荷载取值如下（单位：kN/㎡）：
4.4.1 核5级甲类一、二等人员掩蔽所
1. 顶板100 （考虑上部建筑影响）
2. 外墙100 （粘土，重粉质粘土）
3. 底板90
4. 出入口临空墙210 （室内出入口）
320 （室外出入口）
5. 出入口门框墙380 （室内出入口）
480 （室外出入口）
6. 楼梯踏步、休息平台正面荷载：120
反面荷载：60
7. 与普通地下室相邻普通地下室一侧隔墙：180
门框墙：320
8. 地下三层顶板100
9. 开敞式防倒塌棚架水平55 垂直50
4.4.2 核6级甲类人防物资库
1. 顶板60 kN/㎡
2. 外墙55 kN/㎡（粘土，重粉质粘土）；
3. 底板50 kN/㎡；
4. 出入口临空墙110 （室内出入口）
160 （室外出入口）
5. 出入口门框墙200 （室内出入口）
200 （室外出入口）
6. 楼梯踏步、休息平台正面荷载：60
反面荷载：30
7. 与普通地下室相邻普通地下室一侧隔墙：90
门框墙：170
8. 地下三层顶板50
9. 开敞式防倒塌棚架水平15 垂直50
10. 相邻防护单元抗力等级相同时，隔墙、门框墙：50
4.4.3 相邻防护单元抗力等级不同时，6级与5级相邻
1. 6级一侧隔墙、门框墙：100
2. 5级一侧隔墙、门框墙：50
主体结构分别按平时和战时荷载组合后，取最不利组合作为结构构件的设计荷载进行内力计算，防护区的顶板、底板、外墙、临空墙战时按弹塑性阶段进行内力计算，主梁、柱、门框墙按弹性阶段进行内力计算。
