ATX电源针脚定义及电源无主板启动方法

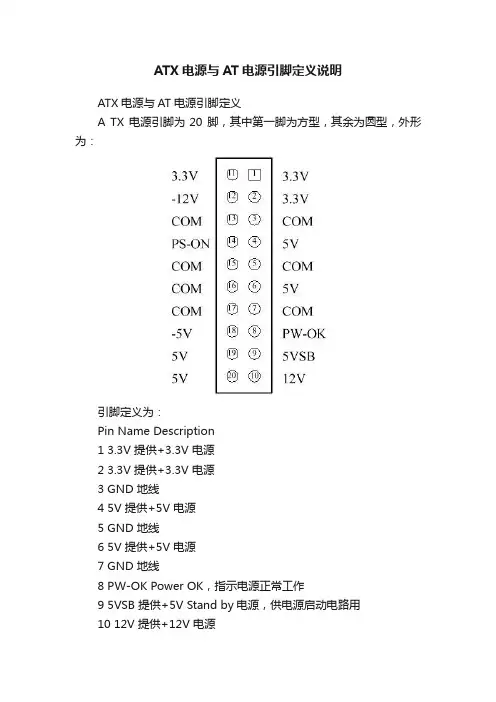

ATX电源与AT电源引脚定义说明
ATX电源与AT电源引脚定义说明ATX电源与AT电源引脚定义A TX 电源引脚为20 脚，其中第一脚为方型，其余为圆型，外形为：引脚定义为：Pin Name Description1 3.3V 提供+3.3V 电源2 3.3V 提供+3.3V 电源3 GND 地线4 5V 提供+5V 电源5 GND 地线6 5V 提供+5V 电源7 GND 地线8 PW-OK Power OK，指示电源正常工作9 5VSB 提供+5V Stand by电源，供电源启动电路用10 12V 提供+12V 电源11 3.3V 提供+3.3V 电源12 -12V 提供-12V 电源13 GND 地线14 PS-ON 电源启动信号，低电平-电源开启，高电平-电源关闭15 GND 地线16 GND 地线17 GND 地线18 -5V 提供-5V 电源19 5V 提供+5V 电源20 5V 提供+5V 电源A T电源主机板上的电源引脚外观为：引脚定义P8:Pin Name Color Description1 PG Orange(橙) Power Good, +5 VDC when all voltages has stabilized.(电源正常信号)2 +5V Red(红) +5 VDC (or n/c)3 +12V Y ellow(黄) +12 VDC4 -12V Blue(蓝) -12 VDC5 GND Black(黑) Ground (地线)6 GND Black(黑) Ground (地线)P9:Pin Name Color Description1 GND Black(黑) Ground (地线)2 GND Black(黑) Ground (地线)3 -5V White or Y ellow -5 VDC4 +5V Red(红) +5 VDC5 +5V Red(红) +5 VDC6 +5V Red(红) +5 VDC。
电脑电源主板电源插头 20pin针以及ATX使用的24PIN针 针脚定义(转)
电脑电源主板电源插头20pin针以及ATX使用的24PIN针针脚定义（转）1. 24针ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
电脑AT电源接口定义详解
电脑A T电源接口定义详解Final revision by standardization team on December 10, 2020.电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4（COM）——右4短接（PS_ON#），开启电源（空载）。
电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
电脑电源主板电源插头pin针以及ATX使用的PIN针针脚定义转
电脑电源主板电源插头20pin针以及AT X使用的24PIN针针脚定义（转）1. 24针A TX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与G ND 针短接后，Pi n 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
14号针（Pin 14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当P in 14针与GN D 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Re d＝+5V橙Ora nge＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Pu rple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Blac k＝COM＝GND＝接地24pin 我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

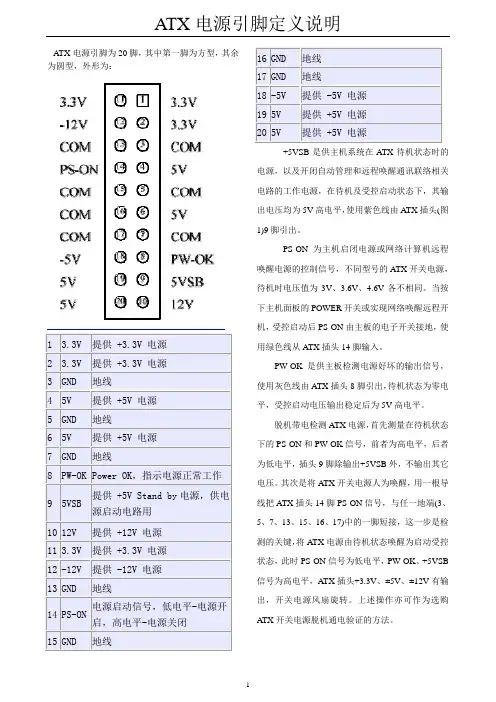

ATX电源引脚定义及简单故障处理
ATX 电源引脚为 20 脚，其中第一脚为方型，其余为圆型，外形为：1 3.3V 提供 +3.3V 电源2 3.3V 提供 +3.3V 电源3 GND 地线4 5V 提供 +5V 电源5 GND 地线6 5V 提供 +5V 电源7 GND 地线8 PW-OK Power OK，指示电源正常工作9 5VSB 提供 +5V Stand by电源，供电源启动电路用10 12V 提供 +12V 电源11 3.3V 提供 +3.3V 电源12 -12V 提供 -12V 电源13 GND 地线14 PS-ON 电源启动信号，低电平-电源开启，高电平-电源关闭15 GND 地线 16GND 地线17GND 地线18-5V 提供 -5V 电源195V 提供 +5V 电源205V 提供 +5V 电源+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头(图1)9脚引出。
PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。
当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。
PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。
脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。
其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB 信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

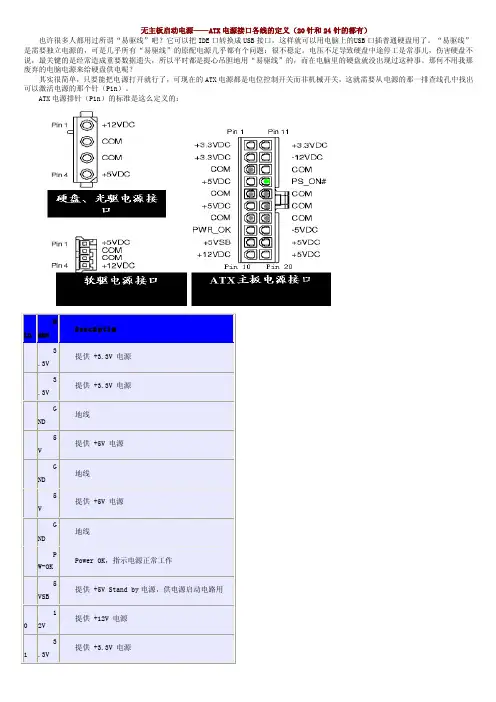

无主板启动电源
无主板启动电源——ATX电源接口各线的定义（20针和24针的都有）也许很多人都用过所谓“易驱线”吧？它可以把ID E口转换成USB接口，这样就可以用电脑上的U SB口插普通硬盘用了。
“易驱线”是需要独立电源的，可是几乎所有“易驱线”的原配电源几乎都有个问题：很不稳定。
电压不足导致硬盘中途停工是常事儿，伤害硬盘不说，最关键的是经常造成重要数据遗失，所以平时都是提心吊胆地用“易驱线”的，而在电脑里的硬盘就没出现过这种事。
那何不用我那废弃的电脑电源来给硬盘供电呢？其实很简单，只要能把电源打开就行了，可现在的AT X电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准是这么定义的：1 2 -12V提供 -12V 电源1 3 GND地线1 4 PS-ON电源启动信号，低电平-电源开启，高电平-电源关闭1 5 GND地线1 6 GND地线1 7 GND地线1 8 -5V提供 -5V 电源1 9 5V提供 +5V 电源2 0 5V提供 +5V 电源可见，14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pi n 14针（绿色线，图中也标绿了）与任意一个G ND针（黑色线，图中标灰了）短接就可以了。
红Red＝+5V，橙Orang e＝＋3.3V，黄Yello w＝＋12V，兰Blue＝－12V，绿Green＝PS_ON，紫Purpl e＝＋5VSB，灰Gray＝PWR_OK，白White＝—5V，黑Black＝COM＝GND＝接地电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
AT电源针针和针引脚定义详解
20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为???无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
ATX电源针脚定义及电源无主板启动方法
无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX 电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
ATX电源针脚定义
１ATX 电源针脚定义及工作原理ATX 电源原理与结构图解无主板启动电源——ATX 电源接口各线的定义(注意：电源端，主板端口需镜像)左下角：1#，左上角：11#；右上角：20#AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。
ATX 电源排针（Pin ）的标准定义为 无主板启动电源——ATX 电源接口各线的定义(20针和24针的都有)AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。
ATX 电源排针（Pin ）的标准定义为:14号针（Pin 14 PS-ON ）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND ）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V 绿Green＝PS_ON橙Orange＝＋3.3V 紫Purple＝＋5VSB黄Yellow＝＋12V 灰Gray＝PWR_OK兰Blue＝－12V 白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
20pin&24pin ATX电源针脚定义
20pin&24pin ATX电源针脚定义2009-05-16 08:35无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)左下角：1#，左上角：11#；右上角：20#AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX 电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
电脑ATX电源接口定义详解
电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4（COM）——右4短接（PS_ON#），开启电源（空载）。
电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。
电源针脚定义
20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V 等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V 两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
AT电源针针和针引脚定义详解
A T电源针针和针引脚定义详解标准化工作室编码[XX968T-XX89628-XJ668-XT689N]20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为???无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。
ATX电源接口各线的定义
无主板启动电源——ATX电源接口各线的定义AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色 4.75 5.25-5V 白色 -4.75 -5.25+12V 黄色 11.4 12.6-12V 蓝色 -11.4 -12.6+3.3V 橙色 3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
电脑ATX电源接口定义详解
电脑ATX电源接口定义详解电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4(COM)——右4短接(PS_ON#)，开启电源(空载)。
电源输出导线有这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)，它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色:，12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色:,12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色:，5V，5V导线数量与黄色导线相当，，5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V 的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色:,5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色:，3.3V这是ATX电源专门设置的，为内存提供电源。
ATX电源与AT电源引脚定义说明
ATX电源与AT电源引脚定义A TX 电源引脚为20 脚，其中第一脚为方型，其余为圆型，外形为：引脚定义为：Pin Name Description1 3.3V 提供+3.3V 电源2 3.3V 提供+3.3V 电源3 GND 地线4 5V 提供+5V 电源5 GND 地线6 5V 提供+5V 电源7 GND 地线8 PW-OK Power OK，指示电源正常工作9 5VSB 提供+5V Stand by电源，供电源启动电路用10 12V 提供+12V 电源11 3.3V 提供+3.3V 电源12 -12V 提供-12V 电源13 GND 地线14 PS-ON 电源启动信号，低电平-电源开启，高电平-电源关闭15 GND 地线16 GND 地线17 GND 地线18 -5V 提供-5V 电源19 5V 提供+5V 电源20 5V 提供+5V 电源A T电源主机板上的电源引脚外观为：引脚定义P8:Pin Name Color Description1 PG Orange(橙) Power Good, +5 VDC when all voltages has stabilized.(电源正常信号)2 +5V Red(红) +5 VDC (or n/c)3 +12V Y ellow(黄) +12 VDC4 -12V Blue(蓝) -12 VDC5 GND Black(黑) Ground (地线)6 GND Black(黑) Ground (地线)P9:Pin Name Color Description1 GND Black(黑) Ground (地线)2 GND Black(黑) Ground (地线)3 -5V White or Y ellow -5 VDC4 +5V Red(红) +5 VDC5 +5V Red(红) +5 VDC6 +5V Red(红) +5 VDC。
20pin24pinATX电源针脚定义
无主板启动电源——ATX电源接口各线的定义()
AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)
AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:
14号针（Pin 14 PS-ON）就是控制电源开启关闭的。单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
1.＋12V+12V一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。2.－12V-12V的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。3.＋5V＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。它的电源质量的好坏，直接关系着计算机的系统稳定性。多数AMD的CPU其＋5V的输出电流都大于18A，最新的P4CPU其提供的电流至少要20A。另外AMD和P4的机器所需要的＋5VSB的供电电流至少要720MA或更多，其中P4系统电脑需要的电源功率最少为230W。如果没有足够大的+5V电压提供，表现为CPU工作速度变慢，经常出现蓝屏，屏幕图像停顿等，计算机的工作变得非常不稳定或不可靠。4.－5V-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。
ATX电源排针
12V
提供+12V电源
11
3.3V
提供+3.3V电源
12
-12V
提供-12V电源
13
GND
地线
14
PS-ON
电源启动信号，低电平-电源开启，高电平-电源关闭
15
GND
地线
16
GND
地线
17
GND
地线
18
-5V
提供-5V电源
19
5V
提供+5V电源
20
5V
提供+5V电源
可见，14号针（Pin 14 PS-ON）就是控制电源开启关闭的。你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线）与任意一个GND电源接口图
ATX电源接口图
电源线的颜色与电压对应图
ATX电源排针（Pin）的标准：
Pin
Name
Description
1
3.3V
提供+3.3V电源
2
3.3V
提供+3.3V电源
3
GND
地线
4
5V
提供+5V电源
5
GND
地线
6
5V
提供+5V电源
7
GND
地线
8
PW-OK
Power OK，指示电源正常工作
9
5VSB
提供+5V Stand by电源，供电源启动电路用
电脑AT电源接口定义详解
电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣,左4COM——右4短接PS_ON,开启电源空载;电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑;健全的PC电源中都具备这9种颜色的导线目前主流电源都省去了白线,它们的具体功能相信还有不少网友搞不清楚,今天就给大家详细的讲解一下;黄色：＋12V黄色的线路在电源中应该是数量较多的一种,随着加入了CPU和PCI-E显卡供电成分,+12V的作用在电源里举足轻重;+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源,及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平;+12V的电压输出不正常时,常会造成硬盘、光驱、软驱的读盘性能不稳定;当电压偏低时,表现为光驱挑盘严重,硬盘的逻辑坏道增加,经常出现坏道,系统容易死机,无法正常使用;偏高时,光驱的转速过高,容易出现失控现象,较易出现炸盘现象,硬盘表现为失速,飞转;目前,如果+12V供电短缺直接会影响PCI-E显卡性能,并且影响到CPU,直接造成死机;蓝色：－12V-12V的电压是为串口提供逻辑判断电平,需要电流不大,一般在1A以下,即使电压偏差过大,也不会造成故障,因为逻辑电平的0电平从-3V到-15V,有很宽的范围;红色：＋5V＋5V导线数量与黄色导线相当,＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压,是电脑中主要的工作电源;目前,CPU都使用了+12V和+5V的混合供电,对于它的要求已经没有以前那么高;只是在最新的Intel ATX12V 版本加强了+5V的供电能力,加强双核CPU的供电;它的电源质量的好坏,直接关系着计算机的系统稳定性;白色：－5V目前市售电源中很少有带白色导线的,白色-5V也是为逻辑电路提供判断电平的,需要电流很小,一般不会影响系统正常工作,基本是可有可无;橙色：＋这是ATX电源专门设置的,为内存提供电源;最新的24pin主接口电源中,着重加强了+供电;该电压要求严格,输出稳定,纹波系数要小,输出电流大,要20安培以上;一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应,不过也会因为内存插反而把这个管子烧毁;使用+ DDR内存和+ DDR2内存的平台,主板上都安装了电压变换电路;紫色：＋5VSB+5V待机电源ATX电源通过PIN9向主板提供＋5V 720MA的电源,这个电源为WOLWake-up On Lan和开机电路,USB接口等电路提供电源;如果你不使用网络唤醒等功能时,请将此类功能关闭,跳线去除,可以避免这些设备从+5VSB供电端分取电流;这路输出的供电质量,直接影响到了电脑待机是的功耗,与我们的电费直接挂钩;绿色：P－ON电源开关端通过电平来控制电源的开启;当该端口的信号电平大于时,主电源为关；如果信号电平为低于时,主电源为开;使用万用表测试该脚的输出信号电平,一般为4V左右;因为该脚输出的电压为信号电平;这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口,如果电源无反应,表示该电源损坏;现在的电源很多加入了保护电路,短接电源后判断没有额外负载,会自动关闭;因此大家需要仔细观察电源一瞬间的启动;灰色：P－OK电源信号线一般情况下,灰色线P-OK的输出如果在2V以上,那么这个电源就可以正常使用；如果P-OK的输出在1V以下时,这个电源将不能保证系统的正常工作,必须被更换;这也是判断电源寿命及是否合格的主要手段之一;认识导线种类作用是DIY玩家的必修课,是菜鸟用户晋级的必经之路,大家掌握了电源导线种类可以更清晰的认识电源的输出规格,方便大家选购电源和排除故障;无主板启动电源——ATX电源接口定义也许很多人都用过所谓“易驱线”吧它可以把IDE口转换成USB接口,这样就可以用电脑上的USB口插普通硬盘用了;“易驱线”是需要独立电源的,可是几乎所有“易驱线”的原配电源几乎都有个问题：很不稳定;电压不足导致硬盘中途停工是常事儿,伤害硬盘不说,最关键的是经常造成重要数据遗失,所以平时都是提心吊胆地用“易驱线”的,而在电脑里的硬盘就没出现过这种事;那何不用我那废弃的电脑电源来给硬盘供电呢其实很简单,只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针Pin;ATX电源排针Pin的标准是这么定义的：可见,14号针Pin 14 PS-ON就是控制电源开启关闭的;你也许有疑问就单个针没有回路怎么控制开关,其实所有的地线GND都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin 14针与 GND 针短接后,Pin 14针本身的电位就低了,电源也就开启了,反之亦然;现在很清楚了——要想无主板开启ATX电源,只需要将Pin 14针绿色线,图中也标绿了与任意一个GND针线,图中标灰了短接就可以了;ATX电源引脚图PIN-OUT: ATX Motherboard PowerATX power connector on the motherboard consists of two row of pins.This connector from the ATX power supply can only be fitted in one way.ATX架构的电源接口定义注：1、将14、15短接后即可触发,即14绿为PS-ON与地短路后变为0V,未触发前紫、绿均为5 V;2、灰色8为PG信号;电压对地阻值对地打阻值,370主板上值在300左右为正常,如果在100以下说明有轻微短路;478主板值相对较低,但不可能低到20以下;只要无数值说明短路;通过测量电压、对地阻值,与正常主板比较,可找到故障部位,来判断某些大型集成芯片或电路中的某个回路是否存在亚重短路、断路24 PIN ATX电源电压对照表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)
AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)
AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:
14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”
开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX 电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V
橙Orange＝＋3.3V
黄Yellow＝＋12V
兰Blue＝－12V
绿Green＝PS_ON
紫Purple＝＋5VSB
灰Gray＝PWR_OK
白White＝—5V
黑Black＝COM＝GND＝接地
24pin
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
－主电源
仍然采用双排列电源，不过，从20针（2*10）升级到24针（2*12）主电源，就像服务器上的双CPU主板。
当然，只要你的电源功率足够，我们仍可使用传统的20针电源，但会缺少辅助电源输出功能，某些电源接口会失去作用。
使用20针电源还要注意一个问题，必须把电源插在接第一针上，11、12、23、24针不要连接。

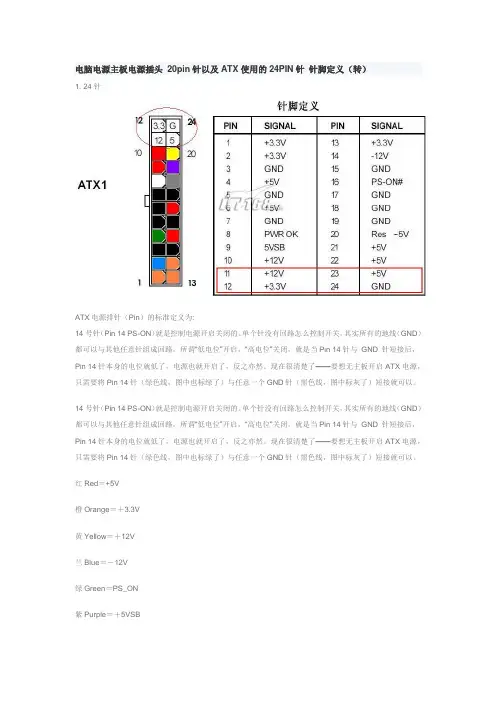

24针电源针脚定义：
2、+3.3V；
3、地线；
4、+5V；
5、地线；
6、+5V；
7、地线；
8、PWRGD（供电良好）；
9、+5V（待机）；
10、+12V；
11、+12V；
12、2*12连接器侦察；
13、+3.3V；
14、-12V；
15、地线；
16、PS-ON#（电源供应远程开关）；
17、地线；
18、地线；
19、地线；
20、无连接；
21、+5V；
22、+5V；
23、+5V；
24、地线
1、+3.3V；
2、+3.3V；
3、地线；
4、+5V；
5、地线；
6、+5V；
7、地线；
8、PWRGD（供电良好）；
9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；
23、+5V；24、地线
－ATX 12V电源
4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
1、地线；2、地线；3、+12V；4、+12V
为了降低CPU供电部分的发热量，厂商们对电源回路也进改进，以往两个MOSFET管为一组进行供电，6个就是三相电源，现在，某些主板使用了四个MOSFET管为一组，两组电源供电。
把来自两颗MOSFET 管的热量，平摊到四颗上，无论从降低主板供电元器件的温度，还是最大可提供的电流强度来说，都有一定的好处。
我们不能从两相少于三相，就说新主板的设计差。
各种电压给什么供电？
1.＋12V
+12V 一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口等电路逻辑信号电平。
如果+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
2.－12V
-12V 的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。
＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
多数AMD的CPU其＋5V的输出电流都大于18A，最新的P4CPU其提供的电流至少要20A。
另外AMD和P4的机器所需要的＋5VSB的供电电流至少要720MA或更多，其中P4系统电脑需要的电源功率最少为230W。
如果没有足够大的+5V电压提供，表现为CPU工作速度变慢，经常出现蓝屏，屏幕图像停顿等，计算机的工作变得非常不稳定或不可靠。
4.－5V
-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。
5.＋3.3V
这是ATX电源专门设置的，为内存提供电源。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
大多数主板在使用SDRAM内存时，为了降低成本都直接把该电源输出到内存槽。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
如果主板使用的是+2.5V DDR内存，主板上都安装了电压变换电路。
如果该路电压过低，表现为容易死机或经常报内存错误，或WIN98系统提示注册表错误，或无法正常安装操作系统。
6.＋5VSB（+5V待机电源）
ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
7.P－ON（电源开关端）
P-ON端（PIN14脚）为电源开关控制端，该端口通过判断该端口的电平信号来控制开关电源的主电源的工作状态。
当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。
因此在单独为开关电源加电的情况下，可以使用万用表测试该脚的输出信号电平，一般为4V左右。
因为该脚输出的电压为信号电平，开关电源内部有限流电阻，输出电流也在几个毫安之内，因此我们可以直接使用短导线或打开的回形针直接短路PIN14与PIN15(即地，还有3、5、7、13、15、16、17针），就可以让开关电源开始工作。
此时我们就可以在脱机的情况下，使用万用表测试开关电源的输出电压是否正常。
记住：有时候虽然我们使用万用表测试的电源输出电压是正确的，但是当电源连接在系统上时仍然不能工作，这种情况主要是电源不能提供足够多的电流。
典型的表现为系统无规律的重启或关机。
所以对于这种情况我们只有更换功率更大的电源。
8.P－OK（电源好信号）
一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。
9.220VAC（市电输入）
一般我们大家都不关心计算机使用的市电供应，可是这是计算机工作所必须的，也是大家经常忽略的。
在安装计算机时，我们必须使用有良好接地装置的220V市电插座，变化范围应该在10%之内。
如果市电的变化范围太大时，我们最好使用100-260V之间宽范围的开关电源，或者使用在线式的UPS电源。
－预备电源
4针（1*4）接口，为PCI Express x16显卡提供电源，1、+12V；2、地线；3、地线；4、+5V
8针（2*4）接口，并非所有915/925主板都有这个预备电源接口，只在某些高端主板上才可以看到。
对于i915/925主板，常见有两种供电搭配：一是24针主电源+ATX 12V，这样可以提供144W的电能供主板使用。
二是20针主电源+ATX 12V+预备电源，主电源和预备电源每个提供72W，总共也是144W。
按照英特尔的规格，它为每个插卡提供2A的+5V电流，如果使用6条扩展槽+PCI Express x16的全负载
形式，它们不能超过14A，否则再强的电源亦无法提供足够的电量，过高的电流可能会导致主板的烧毁。
