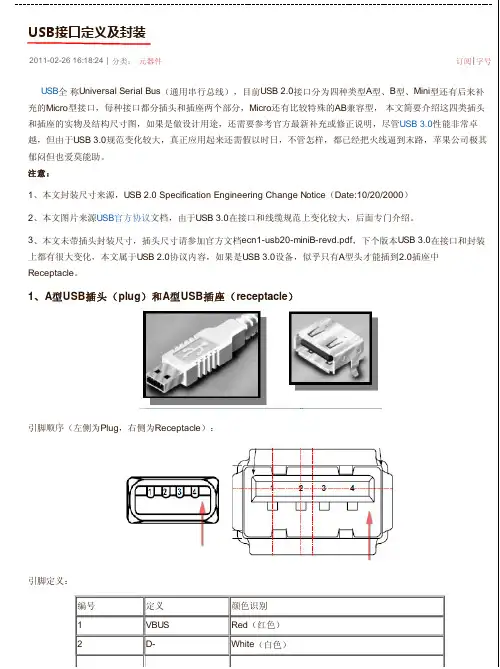

USB接口定义和封装

USB接口定义和封装

USB接口定义及封装2011-02-26 16:18:24| 分类:元器件|订阅字号USB全称Universal Serial Bus(通用串行总线),目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB 3.0性能非常卓越,但由于USB 3.0规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

注意:1、本文封装尺寸来源,USB 2.0 Specification Engineering Change Notice(Date:10/20/2000)2、本文图片来源USB官方协议文档,由于USB 3.0在接口和线缆规范上变化较大,后面专门介绍。

3、本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf,下个版本USB 3.0在接口和封装上都有很大变化,本文属于USB 2.0协议内容,如果是USB 3.0设备,似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头(plug)和A型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle):引脚定义:编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4GND Black(黑色)封装尺寸(单PIN Receptacle):2、B型USB插头(plug)和B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸(单PIN Receptacle):3、Mini B型USB插头(plug)和Mini B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):引脚定义:编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4ID Not connected(未连接)5GND Black(黑色)封装尺寸(Receptacle):以上部分为USB 2.0规范内容,下面的Micro USB实际上是在2006年才发布的补充规范,由于该接口定义无法后向支持USB 3.0协议,故仍然归于USB 2.0协议包。

USBA型、B型、Mini和Micro接口定义及封装

USBA型、B型、Mini和Micro接口定义及封装

USB全称Universal Serial Bus(通用串行总线),目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口,每种借口都分为插头(plug)和插座(receptacle)两部分,Micro还有比较特殊的AB兼容型。

第一代:USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代:USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代:USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0。

USB是一种常用的PC接口,只有4根线(两根电源,两根信号)。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义,关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸,更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸,不过设计PCB的时候最好还是先到市场上先购买合适的USB插座,再用千分尺测量这个插座引脚的间距大小,再画封装。

避免封装画得不合适,因为在中国,插座可能不一定是按标准的,即使是按标准的来,也要考虑到购买的难易程度以及价格。

USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能引脚序号功能名典型电线颜色1VBUS红2D-白3D+绿4GND黑Shell ShieldUSB A型插座DIP直插USB A型插座SMT贴片USB B型插座和插头USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1VBUS红2D-白3D+绿4GND黑Shell ShieldUSB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义引脚功能名典型电线颜色1VBUS红电源+5V2D-白数据-3D+绿数据+A型:与地相连4IDB型:不接地(空)5GND黑地其中,Mini USB接口的ID脚只有在OTG功能(就是在没有电脑的情况下,两个USB设备间的数据传送。

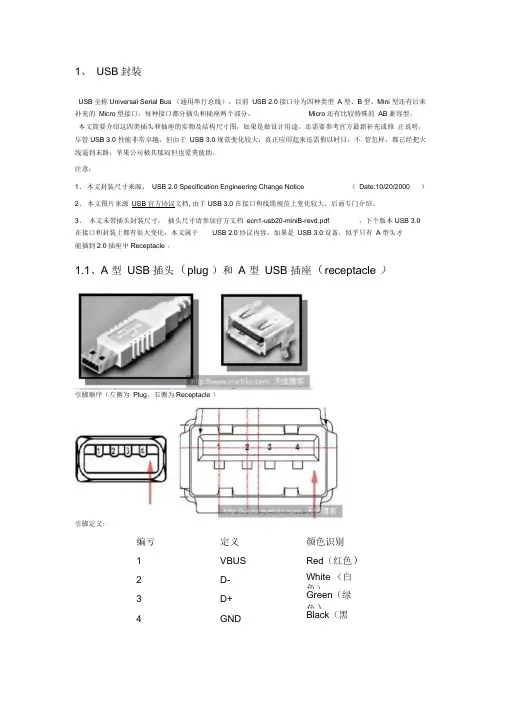

USB20A型、B型、Mini和Micro接口定义及封装

USB20A型、B型、Mini和Micro接口定义及封装

1、USB封装USB全称Universal Serial Bus (通用串行总线),目前USB 2.0接口分为四种类型A型、B型、Mini 型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB 3.0 性能非常卓越,但由于USB 3.0规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

注意:1、本文封装尺寸来源,USB 2.0 Specification Engineering Change Notice (Date:10/20/2000 )2、本文图片来源USB官方协议文档,由于USB 3.0 在接口和线缆规范上变化较大,后面专门介绍。

3、本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf ,下个版本USB 3.0 在接口和封装上都有很大变化,本文属于USB 2.0协议内容,如果是USB 3.0设备,似乎只有A型头才能插到2.0插座中Receptacle 。

1.1、A 型USB 插头(plug )和A 型USB 插座(receptacle )引脚顺序(左侧为Plug,右侧为Receptacle )引脚定义:编亏定义颜色识别1VBUS Red(红色)2D-White (白色)3D+Green(绿色)4GND Black(黑色)封装尺寸(单PIN Receptacle )! 0 0.92 + 0.10(4) i! 7.00 + 0.10 --------- a!i 2.00 + 0.10 -41-―M!i 271 + 0.10 / : ■i 13,14+040 jj L ---- 0 2.30 + 0.10(2) ji Printed Circuit Board (PCB) Layout^ ■I ― B1 e, e* e, », ■■ e ■ e r s~ - - - —- ■ ™™ - - - ™™ - s B™™ s - —™™ 11.2、B 型USB 插头(plug )和B 型USB 插座(receptacle )引脚顺序(左侧为Plug,右侧为Receptacle ,注意箭头所指斜口向上,USB端口朝向自己)引脚定义、封装尺寸均与A型USB引脚说明相同封装尺寸(单PIN Receptacle ):1.3、Mini B 型USB 插头(plug )和Mini B 型USB 插座(receptacle )引脚顺序(左侧为Plug,右侧为Receptacle ,注意宽边在上,USB端口朝向自己)引脚定义:编4 定义 颜色识别 1 VBUS Red (红色) 2 D- White (白色) 3 D+ Green (绿色) 4 ID Not connected (未连接)5 GNDBlack (黑色)封装尺寸(Receptacle )以上部分为USB 2.0规范内容,下面的 Micro USB 实际上是在2006年才发布的补充规范,由于该接口 定义无法后向支持USB 3.0协议,故仍然归于USB 2.0协议包。

各种USB接口及其封装的定义(含电脑接口)

各种USB接口及其封装的定义(含电脑接口)

USB接口定义及封装及定义内含电脑接口定义第一代:USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代:USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代:USB 3.0 最大传输速率5Gbps, 向下兼容USB 1.0/1.1/2.0画PCB板的时候要知道USB的引脚排列,现整理如下,方便使用。

注:以下均为插座或插头的前视图,即将插座或插头面向自己。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的USB A型插座和插头USB A型插座引脚分布 USB A型插头引脚排列分布USB B型插座和插头USB B型插座引脚分布USB B型插头引脚分布USB A-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSB mini-B 插座和插头USB mini-B型插座引脚分布 USBmini-B型插头引脚分布USB mini-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 ID 不用5 GND 黑Shell Shield关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸,更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

/products/usb.html#usb1这个网站给出了大部分USB插座的封装尺寸,不过设计PCB的时候最好还是先到市场上先购买合适的USB插座,再用千分尺测量这个插座引脚的间距大小,再画封装。

避免封装画得不合适,因为在中国,插座可能不一定是按标准的,即使是按标准的来,也要考虑到购买的难易程度以及价格。

USB A型插座DIP直插USB A型插座SMT贴片USB B型插座DIP直插USB Mini-B型插座贴片USB实物图USB接口定义:USB引脚定义:miniUSB接口定义:miniUSB引脚定义:USB图标、LOGO:从左往右依次为:miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、U SB母口(A型插座)、USB公口(A型插头)常见USB接口辨别及针脚定义到网络上有很多USB,Mini-USB接口的文章,里面很多的贴图要么不清楚(不是照片,而是手画的),要么就是错误的(按照它的标法插头都插不到插座里),考虑到USB连线和接口的广泛使用,特重新整理编辑,希望对大家有所帮助。

USBA型、B型、Mini和Micro接口定义及封装

USBA型、B型、Mini和Micro接口定义及封装

USB全称Universal Serial Bus(通用串行总线),目前USB2.0接口分为四种类型A型、B型、Mini型和Micro型接口,每种借口都分为插头(plug)和插座(receptacle)两部分,Micro还有比较特殊的AB兼容型。

第一代:USB 1.0/1.1的最大传输速率为12Mbps。

1996年推出。

第二代:USB 2.0的最大传输速率高达480Mbps。

USB 1.0/1.1与USB 2.0的接口是相互兼容的。

第三代:USB 3.0 最大传输速率5Gbps, 向下兼容USB1.0/1.1/2.0。

USB是一种常用的PC接口,只有4根线(两根电源,两根信号)。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义,关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸,更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸,不过设计PCB的时候最好还是先到市场上先购买合适的USB插座,再用千分尺测量这个插座引脚的间距大小,再画封装。

避免封装画得不合适,因为在中国,插座可能不一定是按标准的,即使是按标准的来,也要考虑到购买的难易程度以及价格。

USB实物图USB A型插座和插头引脚定义USB A型插座引脚分布 USB A型插头引脚排列分布USB A-B型引脚功能USB A型插座DIP直插USB A型插座SMT贴片USB B型插头引脚分布USB B型插座引脚分布USB A-B型引脚功能USB B型插座DIP直插USB Mini-B型插座和插头USB Mini-B 插座和插头USB mini-B型插座引脚分布USB mini-B型插头引脚分布Mini-USB型引脚定义其中,Mini USB接口的ID脚只有在OTG功能(就是在没有电脑的情况下,两个USB设备间的数据传送。

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚界说及详细说明(附图文说明)之邯郸勺丸创作鉴于近期常有客户向我司咨询关于USB接口针脚界说及图文解释, 将USB针脚资料进行整理上传, 供客户参阅, 详情如下:一、USB接口界说:众所周知, USB接口金属触点为4根金属线, 两根电源线和两根数据信号线, 故信号是串行传输的.因此也被称为串行口, 标准的USB2.0接口其数据传输速度可达480Mbps.可以很好的满足工业和民用的需要.USB接口的输出电压和电流是:+5V 500mA 实际运用中存有正负0.2v的误差, 也就是4.8-5.2V .usb接口的4根线一般是红白绿黑从左到右这样分配的, 具体针脚界说如下所示, 特提醒切勿将正负极弄反了, 否则会损坏USB设备或者计算机南桥芯片, 从而影响设备正常使用.二、USB引脚界说:针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色 3 D+ 数据线正极绿色 4 GND 接地黑色三、MiniUSB接口界说:一般的排列方式是:红白绿黑从左到右界说:红色-USB电源:标有-VCC、Power、5V、5VSB字样绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+白色-USB数据线:(负)-DATA-、USBD-、PD-、 USBDT+黑色-地线:GND、Ground四、MiniUSB引脚界说:针脚名称说明接线颜色 1 VCC+ 5V电压红色 2 D- 数据线负极白色3 D+ 数据线正极绿色 4 ID permits distinctionof Micro-A- and Micro-B-Plug noneType A:connected to Ground Type B:notconnected 5 GND 接地黑色插针管脚界说(图纸):其中ID脚通常为空, 只有在OTG功能中才使用.由于Mini-USB接口分Mini-A、B和AB接口.如果你的系统仅仅是用做Slave, 那么就使用B接口.系统控制器会判断ID脚的电平判断是什么样的设备拔出, 如果是高电平, 则是B接头拔出, 此时系统就做主模式(master mode) ;如果ID为低, 则是A接口拔出, 然后系统就会使用HNP对话协议来决定哪个做Master, 哪个做Slave.我们手机/移动电源等设备上一般用的都是B型MiniUSB口/Micro USB接口, 目前市面上最为通用的也是USB B型接口、MiniUSB B 型口以及Micro USB B型接口.。

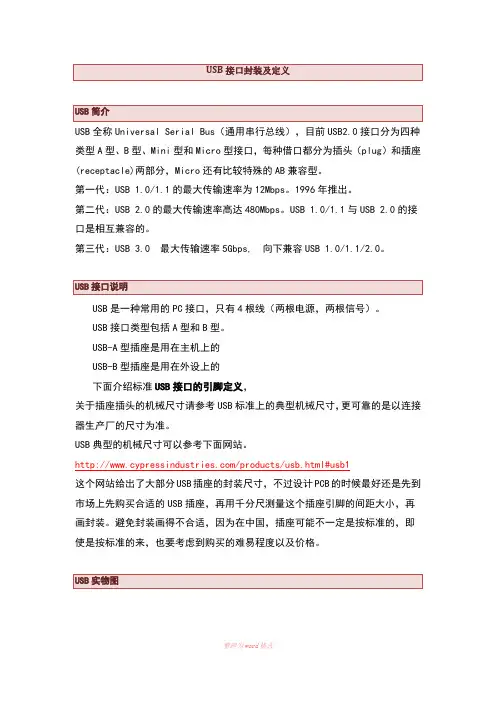

USBA型、B型、Mini和Micro接口定义及封装

USBA型、B型、Mini和Micro接口定义及封装

U S B接口封装及定义USB简介USB全称UniversalSerialBus(通用串行总线),目前接口分为四种类型A型、B型、Mini型和Micro型接口,每种借口都分为插头(plug)和插座(receptacle)两部分,Micro还有比较特殊的AB兼容型。

第一代:的最大传输速率为12Mbps。

1996年推出。

第二代:的最大传输速率高达480Mbps。

与的接口是相互兼容的。

第三代:最大传输速率5Gbps,向下兼容。

USB接口说明USB是一种常用的PC接口,只有4根线(两根电源,两根信号)。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义,关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸,更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸,不过设计PCB的时候最好还是先到市场上先购买合适的USB插座,再用千分尺测量这个插座引脚的间距大小,再画封装。

避免封装画得不合适,因为在中国,插座可能不一定是按标准的,即使是按标准的来,也要考虑到购买的难易程度以及价格。

USB实物图USBA型插座和插头引脚定义USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBA型插座DIP直插USBA型插座SMT贴片USBB型插座和插头USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBB型插座DIP直插USBMini-B 型插座和插头 USBMini-B 插座和插头?USB mini-B 型插座引脚分布 USB mini-B 型插头引脚分布Mini-USB型引脚定义引脚 功能名 典型电线颜色1 VBUS 红 电源+5V2 D- 白 数据-3 D+ 绿数据+ 4 IDA 型:与地相连B 型:不接地(空)5GND黑 地其中,MiniUSB 接口的ID 脚只有在(就是在没有电脑的情况下,两个USB 设备间的数据传送。

全系列USB接口定义及封装

全系列USB接口定义及封装

标签:USB2.0USB接口定义及封装USB全称Universal Serial Bus(通用串行总线),目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB 3.0性能非常卓越,但由于USB 3.0规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

注意:1、本文封装尺寸来源,USB 2.0 Specification Engineering Change Notice (Date:10/20/2000)2、本文图片来源USB官方协议文档,由于USB 3.0在接口和线缆规范上变化较大,后面专门介绍。

3、本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf,下个版本USB 3.0在接口和封装上都有很大变化,本文属于USB 2.0协议内容,如果是USB 3.0设备,似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头(plug)和A型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle):引脚定义:编号定义颜色识别1 VBUS Red(红色)2 D- White(白色)3 D+ Green(绿色)4 GND Black(黑色)封装尺寸(单PIN Receptacle):2、B型USB插头(plug)和B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸(单PIN Receptacle):3、Mini B型USB插头(plug)和Mini B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):引脚定义:编号定义颜色识别1 VBUS Red(红色)2 D- White(白色)3 D+ Green(绿色)4 ID Not connected(未连接)5 GND Black(黑色)封装尺寸(Receptacle):以上部分为USB 2.0规范内容,下面的Micro USB实际上是在2006年才发布的补充规范,由于该接口定义无法后向支持USB 3.0协议,故仍然归于USB 2.0协议包。

USB 2.0 A型、B型、Mini和Micro接口定义及封装

USB 2.0 A型、B型、Mini和Micro接口定义及封装

USB 2.0接口定义及封装USB全称Universal Serial Bus(通用串行总线),目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB 3.0性能非常卓越,但由于USB 3.0规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

注意:1、本文封装尺寸来源,USB 2.0 Specification Engineering Change Notice (Date:10/20/2000)2、本文图片来源USB官方协议文档,由于USB 3.0在接口和线缆规范上变化较大,后面专门介绍。

3、本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf,下个版本USB 3.0在接口和封装上都有很大变化,本文属于USB 2.0协议内容,如果是USB 3.0设备,似乎只有A型头才能插到2.0插座中Receptacle。

1、 A 型USB 插头(plug )和A 型USB 插座(receptacle )引脚顺序(左侧为Plug ,右侧为Receptacle ):引脚定义:封装尺寸(单PIN Receptacle):2、B型USB插头(plug)和B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):引脚定义与A型USB引脚说明相同。

封装尺寸(单PIN Receptacle):3、Mini B型USB插头(plug)和Mini B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):引脚定义:封装尺寸(Receptacle):以上部分为USB 2.0规范内容,下面的Micro USB实际上是在2006年才发布的补充规范,由于该接口定义无法后向支持USB 3.0协议,故仍然归于USB 2.0协议包。

USB 2.0 接口定义及封装

USB 2.0 接口定义及封装

USB 2.0 A型、B型、Mini和Micro接口定义及封装USB全称Universal Serial Bus(通用串行总线),目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB 3.0性能非常卓越,但由于USB 3.0规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

注意:1、本文封装尺寸来源,USB 2.0 Specification Engineering Change Notice(Date:10/20/2000)2、本文图片来源USB官方协议文档,由于USB 3.0在接口和线缆规范上变化较大,后面专门介绍。

3、本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf,下个版本USB 3.0在接口和封装上都有很大变化,本文属于USB 2.0协议内容,如果是USB 3.0设备,似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头(plug)和A型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle):引脚定义:编号定义颜色识别1 VBUS Red(红色)2 D- White(白色)3 D+ Green(绿色)4 GND Black(黑色)封装尺寸(单PIN Receptacle):2、B型USB插头(plug)和B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸(单PIN Receptacle):3、Mini B型USB插头(plug)和Mini B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):引脚定义:编号定义颜色识别1 VBUS Red(红色)2 D- White(白色)3 D+ Green(绿色)4 ID Not connected(未连接)5 GND Black(黑色)封装尺寸(Receptacle):以上部分为USB 2.0规范内容,下面的Micro USB实际上是在2006年才发布的补充规范,由于该接口定义无法后向支持USB 3.0协议,故仍然归于USB 2.0协议包。

(完整版)USB接口定义及封装

(完整版)USB接口定义及封装

USB接口定义及封装USB全称Universal Serial Bus(通用串行总线),在USB1.1中,所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps(即60MB/s),而USB3.0的最大传输带宽高达5.0Gbps(500MB/s)。

目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB 兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB 3.0性能非常卓越,但由于USB 3.0规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

注意:1、本文封装尺寸来源,USB 2.0 Specification Engineering Change Notice(Date:10/20/2000)2、本文图片来源USB官方协议文档,由于USB 3.0在接口和线缆规范上变化较大,后面专门介绍。

3、本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf,下个版本USB 3.0在接口和封装上都有很大变化,本文属于USB 2.0协议内容,如果是USB 3.0设备,似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头(plug)和A型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle):引脚定义:编号定义颜色识别1 VBUS Red(红色)2 D- White(白色)3 D+ Green(绿色)4 GND Black(黑色)封装尺寸(单PIN Receptacle):2、B型USB插头(plug)和B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):引脚定义、封装尺寸均与A型USB引脚说明相同。

(整理)USB接口定义.

(整理)USB接口定义.

ps2 USB 针脚定义PS/2 键盘接口为 6 针母插,外观为:1 key data 2n/c 3gnd 4vcc 5clock 6n/c引脚定义PS 2 鼠标接口引脚定义图PS/2 鼠标接口为 6 针母插,外观为:1 keydate 2 n/c 3 gnd 4vcc 5clock 6nc引脚定义主板USB管脚接口大全概述因为每个USB接口能够向外设提供+5V500MA的电流,当我们在连接板载USB接口时,一定要严格按照主板的使用说明书进行安装。

绝对不能出错,否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构,那问题不是就迎刃而解了吗。

USB接口定义USB接口实物图主机端:接线图:VCC Data-Data+GND实物图:PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解以下为仅为主板各接口的针脚定义,外接出来的设备接口则应与主板对应接口针脚定义相反,如鼠标的主板接口定义为6——数据,4——VCC,3——GND,1——时钟,鼠标线的接口定义则与之相反为5——数据,3——VCC,4——GND,2——时钟;其他外接设备与此相同。

首先是ATX20-Pin电源接口电源接口,根据下图你可方便判断和分辨。

现在为提高CPU的供电,从P4主板开始,都有个4P接口,单独为CPU 供电,在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口,鼠标和键盘的PS/2接口的物理外观完全相同,初学者往往容易插错,以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开,而事实上它们在工作原理上是完全相同的,从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘(既常说的大口键盘),和PS2键盘(即小口键盘),如今市场上PS2键盘的数量越来越多了,而AT键盘已经要沦为昨日黄花了。

最全的USB数据线接口资料全

最全的USB数据线接口资料全

USB 接口定义及封装USB全称 Universal Serial Bus(通用串行总线),目前 USB 2.0接口分为四种类型 A 型、B 型、Mini 型还有后来补充的 Micro 型接口,每种接口都分插头和插座两个部分,Micro 还有比较特殊的 AB 兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管 USB 3.0性能非常卓越,但由于USB 3.0规变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

1、A型 USB插头(plug)和 A型 USB插座(receptacle)引脚顺序(左侧为 Plug,右侧为 Receptacle):引脚定义:编号1234 定义VBUSD-D+GND颜色识别Red(红色)White(白色)Green(绿色)Black(黑色)封装尺寸(单 PIN Receptacle):2、B型 USB插头(plug)和 B型 USB插座(receptacle)引脚顺序(左侧为 Plug,右侧为 Receptacle,注意箭头所指斜口向上,USB 端口朝向自己):引脚定义、封装尺寸均与 A 型 USB引脚说明相同。

封装尺寸(单 PIN Receptacle):3、Mini B型 USB插头(plug)和 Mini B型 USB插座(receptacle)引脚顺序(左侧为 Plug,右侧为 Receptacle,注意宽边在上,USB 端口朝向自己):引脚定义:编号12345封装尺寸(Receptacle):定义VBUSD-D+IDGND颜色识别Red(红色)White(白色)Green(绿色)Not connected(未连接)Black(黑色)以上部分为 USB 2.0规容,下面的 Micro USB 实际上是在2006年才发布的补充规,由于该接口定义无法后向支持 USB 3.0协议,故仍然归于 USB 2.0协议包。

USB2.0_A型、B型、Mini和Micro接口定义及封装

USB2.0_A型、B型、Mini和Micro接口定义及封装

1、USB封装USB全称Universal Serial Bus(通用串行总线),目前USB2.0接口分为四种类型A型、B型、Mini 型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB3.0性能非常卓越,但由于USB3.0规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

注意:1、本文封装尺寸来源,USB2.0Specification Engineering Change Notice(Date:10/20/2000)2、本文图片来源USB官方协议文档,由于USB3.0在接口和线缆规范上变化较大,后面专门介绍。

3、本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf,下个版本USB3.0在接口和封装上都有很大变化,本文属于USB2.0协议内容,如果是USB3.0设备,似乎只有A型头才能插到2.0插座中Receptacle。

1.1.11、A型USB插头(plug)和A型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle):引脚定义:编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4GND Black(黑色)封装尺寸(单PIN Receptacle):1.1.22、B型USB插头(plug)和B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸(单PIN Receptacle):1.1.33、Mini B型USB插头(plug)和Mini B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):引脚定义:编号定义颜色识别1VBUS Red(红色)2D-White(白色)3D+Green(绿色)4ID Not connected(未连接)5GND Black(黑色)封装尺寸(Receptacle):以上部分为USB2.0规范内容,下面的Micro USB实际上是在2006年才发布的补充规范,由于该接口定义无法后向支持USB3.0协议,故仍然归于USB2.0协议包。

USB3.0连接器引脚、接口定义及封装尺寸

USB3.0连接器引脚、接口定义及封装尺寸

USB3.0连接器引脚、接口定义及封装尺寸上篇整理了USB 2.0A型、B型和Mini USB接口定义及封装,本文补充USB 3.0接口定义,USB 3.0采用的双总线结构,在速率上已经达到4.8Gbps,所以称为Super speed,在USB 3.0的LOGO上显示为SS,由于接口变化太大,再加上把USB 3.0协议集成到相关芯片组肯定也需要时间,所以USB 3.0的普及应该至少再需三年以上。

说明:本文插图及封装尺寸来源,USB 3.0-final.pdf (Date:November/12/2008),USB 3.0协议可在USB官方下载到。

USB 3.0中定义的连接器包括(本文不包含连接线缆):•USB 3.0 A型插头和插座•USB 3.0 B型插头和插座•USB 3.0 Powered-B型插头和插座•USB 3.0 Micro-B型插头和插座•USB 3.0 Micro-A型插头•USB 3.0 Micro-AB型插座1、USB 3.0 A型USB插头(plug)和插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle):引脚定义:封装尺寸(单PIN Receptacle):2、USB 3.0 B型USB插头(plug)和插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):引脚定义:封装尺寸(单PIN Receptacle):3、USB 3.0 Powered-B型USB插头(plug)和插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):引脚定义:封装尺寸(Receptacle):4、USB 3.0 Micro USB插头和插座USB 3.0 Micro USB插头和插座变化相当大,而官方的协议文档中,涉及该部分的插图仍然存在模糊情况,这里不再抓图,前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的,体积相比Mini-USB更小。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

USB接口定义及封装
USB全称Universal Serial Bus(通用串行总线),在USB1.1中,所有设备只能共享1.5MB/s的带宽,USB2.0的最大传输带宽为480Mbps(即60MB/s),而USB3.0的最大传输带宽高达5.0Gbps(500MB/s)。

目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB 兼容型,本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,尽管USB 3.0性能非常卓越,但由于USB 3.0规范变化较大,真正应用起来还需假以时日,不管怎样,都已经把火线逼到末路,苹果公司极其郁闷但也爱莫能助。

注意:
1、本文封装尺寸来源,USB 2.0 Specification Engineering Change Notice
(Date:10/20/2000)
2、本文图片来源USB官方协议文档,由于USB 3.0在接口和线缆规范上变化较大,后面专门介绍。

3、本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf,下个版本USB 3.0在接口和封装上都有很大变化,本文属于USB 2.0协议内容,如果是USB 3.0设备,似乎只有A型头才能插到2.0插座中Receptacle。

1、A型USB插头(plug)和A型USB插座(receptacle)
引脚顺序(左侧为Plug,右侧为Receptacle):
引脚定义:
编号定义颜色识别
1 VBUS Red(红色)
2 D- White(白色)
3 D+ Green(绿色)
4 GND Black(黑色)封装尺寸(单PIN Receptacle):
2、B型USB插头(plug)和B型USB插座(receptacle)
引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):引脚定义、封装尺寸均与A型USB引脚说明相同。

封装尺寸(单PIN Receptacle):
3、Mini B型USB插头(plug)和Mini B型USB插座(receptacle)引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):
引脚定义:
编号定义颜色识别
1 VBUS Red(红色)
2 D- White(白色)
3 D+ Green(绿色)
4 ID Not connected(未连接)
5 GND Black(黑色)
封装尺寸(Receptacle):
以上部分为USB 2.0规范内容,下面的Micro USB实际上是在2006年才发布的补充规范,由于该接口定义无法后向支持USB 3.0协议,故仍然归于USB 2.0协议包。

4、Micro USB插头和插座
Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口,比Mini USB接口更小。

其中标准A型和标准B型及Mini-B型都是在USB 2.0规范里定义,2006补充的Micro USB 规范定义了,补充了以下定义:
Micro-B plug and receptacle
Micro-AB receptacle
Micro-A plug
由于该协议文档极不清晰,相关插图也是采用贴图形式,所以不再抓图介绍,只放两个实物
照片上来看一下
手机接口
2009年10月26日在瑞士日内瓦举办的国际电联ITU-T第五研究组(SG5)全会上完成了"通用移动终端及其它ICT设备的电源适配器和充电器方案"框架标准讨论并通过,并申请进入报批程序。

这实际意味着全球都将统一手机充电器标准。

据估算,新标准充电器可减少一半能耗,且每年将减少5.1万吨废弃充电器产生的垃圾,以及1360万吨的温室气体排放。

最主要的是,我们可以不用在家里和办公室备2个充电器了。

我国在2007年6月14日正式实施的通用充电器接口标准对充电器整体结构以及充电器一侧接口进行了明确规定,采用最广泛通用的USB A接口,既可以解决充电器通用,又可以使手机能方便地与电脑相连,实现充电或传输数据。

这一标准要求的实质是“在变压器加装了USB接口”,手机充电器改为由一根
Micro USB数据线和一个带有USB母座的充电器。

充电器母座可以不再成为手机的标准配置,只需USB数据线即可,也可以从PC接口直接充电。

针对手机一侧的接口没有相关标准要求。
