流水施工计算题
流水典型例题
某施工单位承接了一座4 X 20m简支梁桥工程。
桥梁采用扩大基础，墩身平均高 10m。
项目为单价合同。
项目部拟就1~3号排架组织流水施工，各段流水节拍见下表：根据施工组织和技术要求，基础施工完成后至少1Od才能施工墩身。
计算排架施工的流水工期(列出计算过程），并绘制流水横道图。
有问题？点击纠错笔记：10+10+15+20+15+10=80天；基础0~37，墩柱20~70，盖梁50~80 看看别人记的1994年4月22日，某公路工程处第三项目经理部在某立交桥施工期间，对立交作业区域内原有厂房拆除过程中，发生了一起因被拆除的建筑物坍塌，导致2人死亡的事故。
建设单位委托第三项目部进行3000m2厂房拆除工程的施工，并要求4月底前拆完。
条件是第三项目经理部向建设单位上交4万元，拆除下来的钢筋由第三项目经理部支配。
项目经理K在工期紧，项目自身无能力进行此项拆除工程和民工队负责人L多次要求承包此项拆除工程的情况下，最终将此项工程分包给了L民工队。
条件是以拆除下来的钢筋作为支付L的拆除施工的工程款，并于3月27日签订了合同书。
厂房是砖混结构的二层楼房。
民工队为了能以最小的投人获得最多的收益，不支搭拆除工程的脚手架，而是站在被拆除厂房的楼板上，用铁锤进行作业。
4月22日，厂房只剩最后一间约16m2的休息室时，民工L、H和C站在休息室顶棚（二楼地板，二楼已被拆除)上，继续用铁锤捶击顶棚。
同日下午16: 45左右，房屋中心部位的顶棚水泥巳基本脱落，民工L、H和C仍用铁锤捶击暴露出来的钢筋。
只是顶棚呈V字形折弯，继而拉倒两侧墙壁，C及时跳下逃生，L和H被迅速缩口的顶棚V字形折弯包夹。
L在送往医院途中死亡，H在经医院抢救1h后死亡。
请从技术方面和管理方面分别对本起事故进行分析。
答疑：参考答疑：事故原因分析：1)技术方面：作业人员未支搭拆除工程施工脚手架，站在被拆除建筑物上进行拆除作业，违反了拆除工程施工操作规程，是导致此次事故发生的直接原因。
施工计算典型例题2分析
流水施工典型例题一、流水施工总结组织方式计算公式定义施工班组 适用情况 固定节拍 T = （m+n-1）t + ∑Z i ，i+1 - ∑C i ，i+1同一过程各段相等 不同过程相等，步距相等N1=N结构简单各段工程量相等时 成倍节拍T = （m+ n 1-1）K b + ∑Z i ，i+1- ∑C i ，i+1 其中n 1 = ∑b i同一过程各段相等 不同过程互为整数倍N 1≠N建筑群或道路管线不等节拍 K i ，i+1 = t i （当t i ≤t i+1） K i ，i+1 = mt i -（m-1）t i+1 （当t i >t i+1） T = ∑K i ，i+1 + mt n + ∑Z i ，i+1 - ∑C i ，i+1 同一过程各段相等不同过程不相等且不成倍数N1=N一般建筑无节奏 累加斜减取大差法求KT = ∑K i ，i+1 + T n + ∑Z i ，i+1 - ∑C i ，i+1同一过程各段不相等 不同过程也不相等N1=N结构复杂各段工程量不相等二、典型例题：（一）固定节拍流水施工1.特点：在组织的流水范围内，所有施工过程的流水节拍都相等，并且都等于流水步距。
即t1=t2＝t3＝K 根据上例图推导流水施工工期的公式。
T ＝（m ＋n －1）K ＋ΣZ －ΣC2.练习：已知某分部工程有3个施工过程，其流水节拍t1=t2=t3=2天，划分为3个施工段。
（1）若无工艺间歇，试计算流水施工工期并绘制流水施工横道图。
（2）若2、3之间工艺间歇2天，又如何？ 解：首先判断属于什么流水：固定节拍。
取k=t=2天，n ＝3，m ＝3，（1） T ＝（m ＋n －1）K ＝（3＋3－1）×2＝10天（2） T ＝（m ＋n －1）K ＋ΣG ＝（3＋3－1）×2＋2＝12（天） 流水施工横道图如下：（二）成倍节拍流水施工 1.特点：同一施工过程在各个施工段上的流水节拍都相等，不同施工过程的流水节拍不完全相等，但成倍数关系。
建筑工程流水施工 习题
建筑工程流水施工一、名词解释1.依次施工：也称为顺序施工，是以施工过程或施工段为对象一个接一个地组织施工的方法。
2.平行施工：所有施工对象同时开工，同时完工的组织施工的方法。
3.流水施工是指：根据建筑工程项目所划分的区段，组织若干施工班组，按一定的时间间隔投入施工，施工班组依次从一个施工区段转移到另一个施工区段，陆续开工，陆续完工，总体保持连续均衡施工的一种组织方式。
4.横道图又叫水平图表，图中横向表示时间进度，纵向表示施工过程或专业施工队的编号。
图表中线条的长度表示计划中的施工过程在某施工段上的作业持续时间，横道线条的位置表示各施工过程的开始和结束时刻，以及它们之间相互配合的关系。
5.单位工程流水：所有工作队在一个施工对象的各施工区域中依次连续地完成各自同样的工作，直至单位工程完成。
6.群体工程流水：又称为大流水施工，是指所有工作队在一个建筑群的各单项工程或单位工程中依次连续地完成各自同样的工作，按照这种方式组织的流水称为群体工程流水。
7.工艺参数：在组织流水施工时，用来表达流水施工在施工工艺上开展的顺序及其特征的参数均称为，包括：施工过程数和流水强度。
8.施工过程数是指：工程对象在组织流水施工中所划分的施工过程数目，以n表示。
9.流水强度是指：每一施工过程在单位时间内所完成的工程量。
10.空间参数：在组织流水施工时，用来表达流水施工在空间布置上所处状态的参数，包括：施工段数、工作面和施工层数三项。
11.施工段是指：将工程在平面上划分为若干个独立的施工区段，其数量为施工段数，用“m”表示。
12.时间参数：用来表达流水施工在时间上排列所处状态的参数，包括：流水节拍、流水步距、间歇时间、搭接时间、工期。
13.流水节拍是指：同一施工过程的施工班组在同一施工段中进行连续作业的持续时间，以t i表示。
14.流水步距是指：相邻两个施工过程的施工班组先后进入同一施工段时的时间间隔，用符号“K i,,i+1”表示（i表示前一个施工过程，i+1表示后一个施工过程）。
流水施工的分类及计算10
划分依据
划分施工 段的要求
流水施工组织方式比较表
组织方式
节拍特征
Ki,i+1的确定
施工队组数的确定
工期T的确定
有 节 奏 流 水
等 节 奏 流 水
等节拍等步距流水
ti＝t＝常数
Ki,i+1＝K＝t＝常数
－
T＝（N＋M－1）t ＝（N＋M－1）K
等节拍不等步距流水
ti＝t＝常数
Cycle Diagram
Text
Text
Text
Text
Text
Cycle name
Add Your Text
Diagram
Title
ThemeGallery is a Design Digital Content & Contents mall developed by Guild Design Inc.
【解】
（二） 异节奏流水
定义：同一施工过程在各施工段上的流水节拍都相等，不同施工过程之间的流水节拍不全相等。
1．不等节拍流水
定义：同一施工过程在各个施工段的流水节拍相等，不同施工过程之间的流水节拍既不相等也不成倍的流水施工方式。
施 工 过 程
施 工 进 度 （天）
24
25
26
A
B
C
D
施工 过程
施 工 进 度 （天）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
第二章建筑工程流水施工试题及答案
第二章建筑工程流水施工试题及答案一、填空：1.建筑工程施工中常用的组织方式有三种：顺序施工、平行施工和流水施工。
2.流水施工的表示方法有三种：水平图表(横道图) 、垂直图表(斜线图) 和网络图。
3.根据组织流水施工的工程对象范围的大小，流水施工可以划分为分项工程流水施工、分部工程流水施工、单位工程流水施工、群体工程流水施工和分别流水。
4.流水施工的基本参数包括工艺参数、时间参数和空间参数。
5.工艺参数包括流水过程(数) 和流水强度。
6.时间参数包括流水节拍、流水步距、间歇时间、搭接时间、流水工期。
7.空间参数包括工作面(大小) 、施工段(数) 和施工层(数)。
8.根据流水施工的节奏特征，流水施工可划分为有节奏流水施工和无节奏流水施工。
9.有节奏流水施工又可分为等节拍流水施工、异节拍流水施工和成倍节拍流水施工。
10.流水施工的分类是组织流水施工的基础，其分类方法是按不同的流水特征来划分。
11. 分部工程流水施工是组织流水施工的基本方法。
12. 分别流水法是组织单位工程或群体工程流水施工的重要方法。
13. 分项工程流水是组织流水施工的基本单元。
14.根据工艺性质不同，可以把施工过程分为制备类、运输类和砌筑安装类三类施工过程。
15.砌筑安装类施工过程按其在工程项目生产中的作用划分，有主导施工过程和穿插施工过程两类。
16.砌筑安装类施工过程按其工艺性质划分，有连续施工过程和间断施工过程。
17.砌筑安装类施工过程按其施工复杂程度划分，有简单施工过程和复杂施工过程。
18.流水强度分为机械施工流水强度和手工作业流水强度。
19.为了避免施工队转移时浪费工时，流水节拍在数值上最好为半个班的整数倍。
20.有节奏流水施工又可分为等节拍流水施工、异节拍流水施工和成倍节拍流水施工。
二、名词解释：1.顺序施工顺序施工也称依次施工，是按照建筑工程内部各分项、分部工程内在的联系和必须遵循的施工顺序，不考虑后续施工过程在时间上和空间上的相互搭接，而依照顺序组织施工的方式。

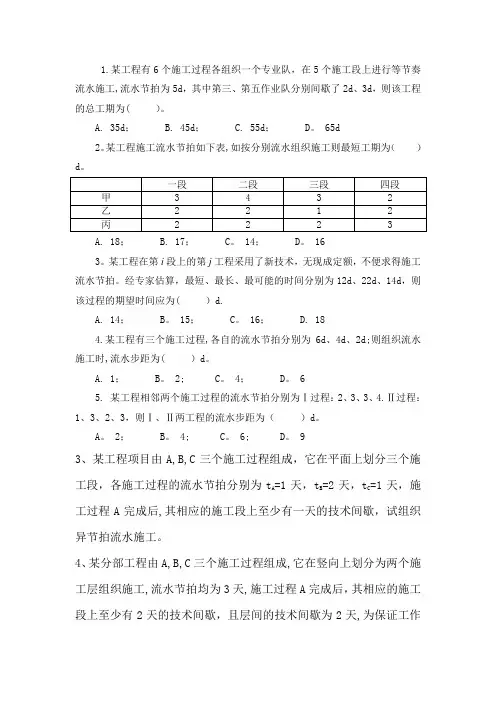

流水施工计算练习
1.某工程有6个施工过程各组织一个专业队，在5个施工段上进行等节奏流水施工,流水节拍为5d，其中第三、第五作业队分别间歇了2d、3d，则该工程的总工期为( ）。
A. 35d；B. 45d；C. 55d； D。
65d2。
某工程施工流水节拍如下表,如按分别流水组织施工则最短工期为（）d。
A. 18；B. 17； C。
14； D。
163。
某工程在第i段上的第j工程采用了新技术，无现成定额，不便求得施工流水节拍。
经专家估算，最短、最长、最可能的时间分别为12d、22d、14d，则该过程的期望时间应为( ）d.A. 14； B。
15； C。
16； D. 184.某工程有三个施工过程,各自的流水节拍分别为6d、4d、2d;则组织流水施工时,流水步距为( ）d。
A. 1； B。
2; C。
4； D。
65. 某工程相邻两个施工过程的流水节拍分别为Ⅰ过程：2、3、3、4.Ⅱ过程：1、3、2、3，则Ⅰ、Ⅱ两工程的流水步距为（）d。
A。
2； B。
4; C。
6; D。
93、某工程项目由A,B,C三个施工过程组成，它在平面上划分三个施工段，各施工过程的流水节拍分别为t A=1天，t B=2天，t C=1天，施工过程A完成后,其相应的施工段上至少有一天的技术间歇，试组织异节拍流水施工。
4、某分部工程由A,B,C三个施工过程组成,它在竖向上划分为两个施工层组织施工,流水节拍均为3天,施工过程A完成后，其相应的施工段上至少有2天的技术间歇，且层间的技术间歇为2天,为保证工作队连续作业，试组织流水施工。
5、某分部工程由A，B，C,D四个施工过程组成，它在平面上划分为四个施工段，流水节拍均为4天，施工过程B完成后，其相应的施工段上至少有2天的技术间歇，试组织全等节拍流水施工.j6、某分部工程由支模板、绑钢筋、浇混凝土三个施工过程组成，该工程在乎面上划分为四个施工段组织流水施工。
各施工过程在各个施工段上的持续时间均为5d。
流水步距计算例题
1、先确定有几项工作,在确定分为几个施工段,例题：某工程基础包含开挖基槽、浇筑混凝土垫层,砌筑砖基础三项工作,分三个施工段组织流水施工,每项工作均由一个专业班组施工,各工作在各施工段上的流水节拍分别是4天、1天和2天,混凝土热层和砖基础之间有1天的技术间歇;在保证各专业班组连续施工的情况下,完成该基础施工的工期是天;计算方式:分为三个施工段1、2、3 假设工作为ABC1 2 3A 4 4+4 4+4+4B 1 1+1 1+1+1C 2 2+2 2+2+2求流水布局：A-B= 4 8 12-- 1 2 3= 4 7 10 -3 取最大值10B-C= 1 2 3-- 2 4 6= 1 0 -1 -6 取最大值1计算工期为：流水步距之和加最后一个过程在各施工段的流水节拍之和10+1+2+2+2+1天的技术间隔=18天工期案列21 2 3 4 5A 8 6 3 5 6B 3 4 1 2 3C 3 4 1 3 2D 5 5 4 4 6我先假设A、B、C、D为施工过程,1、2、3、4、5为五个施工段,给你将题做一遍,无论具体的施工段和施工过程是多少,道理还是一样的;一、施工段数：5；二、施工过程数：4；三、首先我们来求流水步距：1、根据所给出的各施工过程在各施工段的流水节拍可以看出,这是个典型的无节奏流水节拍,其流水步距的计算方法为所谓的大差法;2、A、B之间的流水步距为18天：累加值向后错一位相减,因为无法打公式,我将A、B之间的流水步距计算方法给你发个图片,其它两个参照计算；B、C之间的流水步距4天；C、D之间的流水步距为3天;3、则计算总工期：Tp＝流水步距之和+最的一个过程在各施工段的流水节拍之和18+4+3+5+5+4+4+6＝49天;比如有3个承台,每个承台有挖基坑、钢筋、立模、浇筑混凝土如果以1、2、3号承台为竖向,就是无间歇如果以工序为竖向,就是无窝工关于流水施工工期计算的非专业方法流水施工工期的计算是考试的重点题目,考生们在完成这些题目过程往往耗时很长,介绍一个非专业的方法可能达到减少时间又能准确回答这类题目的效果;1.流水施工工期的一般公式任何组织方式都适用T=∑k+∑t n+∑Z+∑G－∑C2.根据理解各种组织方式的特点,推导出不同组织方式的施工工期的计算公式;达到计算时减少画图环节,提高效率;流水施工的基本组织方式特点计算公式有节奏等节奏流水施工和参考教材T=m＋n－1t＋∑G＋∑Z－∑C流水施工异节奏流水施工不考虑各种间歇和提前插入异步距异节奏流水施工参考教材T=∑k+ m t等步距异节奏流水施工参考教材T＝m＋n’－1K关键在于理解和计算n’非节奏流水施工参考教材T=∑k+∑tn方法：累加数列错位相减取大差法计算K例题：1.已知某基础工程由开挖、垫层、砌基础和回填夯实四个过程组成,按平面划分为四段顺序施工,各过程流水节拍分别为12天、4天、10天和6天,按异节奏组织流水施工的工期则为 ;A．38天B．40天 C．56 D．128天答案：A解析：根据已知条件,本题应按等步距异节奏组织流水施工计算;T＝n’－1K＋∑G＋∑Z－∑C＋m·K＝m＋n’－1K＋∑G＋∑Z－∑C计算流水步距;流水步距等于流水节拍的最大公约数,即：K＝Min12,4,10,6=2确定专业工作队数目;每个施工过程成立的专业工作队数可按公式计算：在本题中,各施工过程的专业工作队数目分别为：Ⅰ——开挖工程：bⅠ＝tⅠ／K＝12／2＝6Ⅱ——垫层：bⅡ＝tⅡ／K＝4／2＝2Ⅲ——砌基础：bⅢ＝tⅢ／K＝10／2＝5Ⅳ——回填夯实：bⅣ＝tⅣ／K＝6／2＝3T＝m＋n’－1K＋∑G＋∑Z－∑C=4+16－1×2+0+0－0=38天2. 某施工项目有四个工艺过程,每个过程按五段依次进行施工,各过程在各段的持续时间依次为：4天、3天、5天、7天、4天；5天、6天、7天、3天、2天；3天、5天、4天、8天、7天；5天、6天、2天、3天、4天,其工期应为 ;A．33天 B．45天 C．70 D．93天答案：B解析：根据已知条件,本题应按非节奏流水施工计算;1求各施工过程流水节拍的累加数列：过程一：4,7,12,19,23过程二：5,11,18,21,23过程三：3,8,12,20,27过程四：5,11,13,16,202错位相减求得差数列：过程一和过程二：4,7,12,19,23－ 5,11,18,21,234 2,1, 1, 2 ,－23过程二和过程三：5,11,18,21,23－ 3,8, 12,20,275, 6,10,9, 2,－27过程三和过程四：3,8,12,20,27－ 5,11,13,16,203,3,1, 3, 11,－203在差数列中取最大值求得流水步距：过程一和过程二流水步距：=4天过程二和过程三：10天过程三和过程四：11天4流水施工工期可按下面公式计算：=4+10+11+5+6+2+3+4=45天。
流水施工、网络计划典型例题 (2)
流水施工典型例题一、流水施工总结二、典型例题：（一）固定节拍流水施工1.特点：在组织的流水范围内，所有施工过程的流水节拍都相等，并且都等于流水步距。
即t1=t2＝t3＝K根据上例图推导流水施工工期的公式。
T＝（m＋n－1）K＋ΣZ－ΣC2.练习：已知某分部工程有3个施工过程，其流水节拍t1=t2=t3=2天，划分为3个施工段。
（1）若无工艺间歇，试计算流水施工工期并绘制流水施工横道图。
（2）若2、3之间工艺间歇2天，又如何？解：首先判断属于什么流水：固定节拍。
取k=t=2天，n＝3，m＝3，（1） T＝（m＋n－1）K＝（3＋3－1）×2＝10天（2） T＝（m＋n－1）K＋ΣG＝（3＋3－1）×2＋2＝12（天）流水施工横道图如下：（二）成倍节拍流水施工1.特点：同一施工过程在各个施工段上的流水节拍都相等，不同施工过程的流水节拍不完全相等，但成倍数关系。
成倍节拍流水施工的组织步骤：（1）求各施工过程流水节拍的最大公约数作为流水步距K（2）计算各施工过程所需工作班组数bi＝ti/K（3）计算工作班组总数n’＝Σ bi（4）计算流水施工工期T＝（m＋n’－1）K+ΣZ－ΣC2.练习：某分部工程有3个施工过程，其流水节拍分别为t1=1天，t2=3天，t3=2天，划分为6个施工段。
试组织流水施工，计算流水施工工期并绘制流水施工横道图。
解：首先判断属于什么流水：加快的成倍节拍流水。
t1=1天，t2=3天，t3=2天（1）取K＝1天（2）计算各施工过程所需工作班组数b1＝t1/K＝1/1＝1（队），同样b2＝3，b3＝2（3）计算工作班组总数n’＝Σ bi＝b1＋b2＋b3＝6（队）（4）计算流水施工工期T＝（m＋n’－1）K＝（6＋6－1）×1＝11（天）（三）无节奏流水施工1.特点（1）各施工过程在各施工段上的流水节拍不全相等；（2）相邻施工过程的流水步距不尽相等；（3）专业工作队数等于施工过程数；（4）各专业工作队能够在施工段上连续作业，但有的施工段之间可能有空闲时间。
流水施工计算
等节奏流水例题１:某分部工程有四个分项工程组成，划分5个施工段,流水节拍为3,无技术组织间歇天,层间技术间歇为１天,流水节拍均为1天，试确定施工段数M、工期T,并画出流水图.异步距异节拍流水施工例题：某工程划分为A、Ｂ、C、Ｄ四个过程,分三个施工段组织施工,各施工过程的流水节拍分别为tA=３天，ｔB=４天,tC＝5天,tD=３天;施工过程B完成后有2天技术间歇时间，施工过程Ｄ与C搭接1天.试求各施工过程之间的流水步距及该工程的工期,并绘制流水施工进度表。
解:根据上述条件，按照流水步距的计算公式，分别求各流水步距: ＫA,Ｂ=tＡ=3天; K B，C=t B+Z B，C=4＋2=６天;K C,Ｄ＝tＣ+(m-1)（t C－t D)—ＣＣ,D=5+（3—1)×(5-3)-１=８天。
根据上述结果，代入工期及算公式得:T＝∑K i,i＋1+T N=(3+６+8)+3×3=26天据此绘出进度计划表如下：等步距异节奏流水施工(成倍节拍的流水方式)：例题：已知某工程划分为六个施工段和三各施工过程(Ｎ=3）,各施工过程的流水节拍分别为:t１=1天,t2=3天，t３=２天,现为加快施工进度，请组织流水施工。
解:确定采用成倍节拍组织方式:１、因为t miｎ=１天，该工程的流水步距为:Ｋi，i+１= ｔｍin=1天2、每个施工过程的施工队组数:n i＝t i／Ｋi，ｉ+1则:ｎ1=1/１=1 n2＝3/1=3 ｎ3=2/1=23、施工班组总数为:ｎ=∑bｉ=64、该工程的工期为:T＝（m+n—1）Ki,i+1 +ＳZｉ，ｉ+１－ Ｃi,i+1＝(6+6-1)×1＝11进度控制图如下无节奏流水施工【例】某工程有A、B、C、D、E五个施工过程,平面上划分成四个施工段,每个施工过程在各个施工段上的流水节拍如表所示.规定B完成后有2天的技术间歇时间,Ｄ完成后有１天的组织间歇时间,A与B之间有１天的平行搭接时间,试编制流水施工方案.【解】根据题设条件该工程只能组织无节奏流水施工。
流水节拍进度计算题
第12题：同步系统训练(单选)(本题:1分）某单位工程采用固定节拍流水施工施工过程数目ｎ=4,施工段数目m＝４流水节拍t=２月,工作之间无间歇,则流水施工工期T＝()月。
A. １2B.1４Ｃ. 16 D.18答疑：参考答疑：B【解析】本题考查的是固定节拍流水施工工期的计算。
Ｔ=(m +n一ｌ)t=(４ + 4 —１）Ｘ2 = １4 (月）。
第1３题:同步系统训练(单选)(本题:1分)某工程由4个分项工程组成,平面上划分为4个施工段，各分项工程在各施工段上流水节拍为3天，该工程工期为天。
A. １２B. 1５C．１8 D. 21答疑：参考答疑:D【解析】本题考查的是施工工期的计算。
T= (4.＋４—1)Ｘ３=21 (天）第１4题：同步系统训练（单选）（本题:1分)某道路工程划分为3个施工过程在5个施工段组织加快的成倍节拍流水施工流水节拍，分別为4天、2天、6天，该工程的流水施工工期为（)天。
A. ２8 B．20Ｃ, 16 Ｄ． 1４答疑:参考答疑:第17题：同步系统训练(单选)(本题：1分)某工程由４个施工过程组成，分为４个施工段进行流水施工,其流水节拍（天）见表２－8,则施工过程Ａ与 B、Ｂ与C、与Ｄ之间的流水步距分别为（)。
Ａ. 2天、３天、4天 B. 3天、2天、4大C. 3天、4天、１天D. １天、3天、5天答疑:计算工期=T=（M+N-1)＊t固定节拍按公式，成倍固定节拍按节拍除2,加施工段数,最后乘2。
计算步距按错位相减,取整数的最大公约数。
第１8题：同步系统训练(单选)(本题：１分）某工程包括3幢结构相同的砖混住宅楼,组织单位工程流水，以每幢住宅楼为一个施工段。
巳知：①地面±0.００0以下部分按土方开挖、基础施工、底层预制板安装、冋填土４个施工过程组织固定节拍流水施工,流水节拍为2周；②地上部分按主体结构、装修、室外工程组织加快的成倍节拍流水施工各由专业工作队完成,流水节拍分别为4周、4周、2周。
流水施工例题
例1将某工程项目划分为A、B、C、D四个施工过程，各施工过程的流水节拍均为4天，其中，施工过程A与B之间有2天平行搭接时间，C与D之间有2天技术间歇时间，试组织流水施工并绘制流水施工水平指示图表。
[ 解] 由已知条件：t1 = t 2 = t3 = t 4 = t = 4天，本工程宜组织全等节拍流水施工。
（1）取施工段：m = n = 4段（2）确定流水步距K = t = 4天（3）计算工期：T = （m + n －1）K + ∑ Z －∑C= （4 + 4 －1）×4 + 2 －2 = 28 （天）（4）绘制流水施工水平指示图表，见图所示例2某地基基础工程由四个分项工程，划分成4个施工段，流水节拍均为1天，基础施工后需间歇2天才能回填, 试组织全等节拍流水。
（1）确定流水步距k：由等节拍专业流水的特点知：k = t = 1（2）计算工期T：T＝（m + n－1）k＋∑Zj,j+1 ＋∑Gj,j+1 －∑Cj,j+1＝（4＋4－1）×1＋2＋0 －0＝9（d）（3）绘制进度计划表例3某混合结构房屋有三个主要施工过程，其流水节拍为：砌墙4d；构造柱及圈梁施工6d；安板及板缝处理2d。
试组织流水作业。
（1）计算流水步距k：k＝各施工过程节拍的最大公约数。
k =2d 。
（2）计算各施工过程需配备的队组数bj ：bj = tj / kb砌＝4 / 2 = 2 （个队组）b混＝6 / 2＝3 （个队组）；b安＝2 / 2 ＝1（个队组）（3）确定每层施工段数m：1）不分施工层时：m = ∑bj =N ；2）分施工层时：m = ∑bj + Z2/k + ∑Z1/k ；【例2】中，不分施工层，m = ∑bj＝2+3+1=6（段）（4）计算工期T：T＝（m j +∑bj－1）k＋∑Z1－∑Cj,j+1【例2】中，T =（2×6＋6－1）×2＋0－0＝34 （d）（5）绘制进度表：（例见前表）例4某两层楼房的主体工程由A、B、C三个施工过程组成。
课内实训作业(流水施工)
课内实训作业一、完成下列表格：流水施工组织方式比较表二、 计算题：1．一个建筑群，划分为五个流水段，组织等节奏流水，施工过程有六个，分别为A 、B 、C 、D 、E 、F 。
现设流水节拍为三天，求这个建筑群总工期是多少天？用横道图画出施工进度计划表。
解：n=6,m=5,t=3T=(m+n-1)t=(5+6-1)*3=302．某建筑楼工程分为五个单元，由四道工序组成，各工序在每个单元的作业时间分别为基础4天，构件安装8天，木结构安装4天，室内清理和装修8天，基础完工后，需养护4天方可进行构件安装。
在人工紧缺的情况下，试计算各流水参数、总工期，绘出进度计划表。
解：K={4,8,4,8}=411=b , 22=b , 13=b , 24=b 61=nT=(m+1n -1)K=(4+6-1)*4+4=403．混疑土框架为三层，平面尺寸为17.5m×l92m，沿长度方向每隔48米留伸缩缝一道。
且已知每层支模板、绑扎钢筋、浇混凝土各需8天，层间技术间歇时间为2天，组织等节奏流水施工。
要求：(1)确定施工段； (2)确定各工序流水节拍； (3)确定流水步距和工期，绘制进度计划表。
4．某工程划分为A、B、C、D、E五个施工过程，六个施工段，流水节拍分别为t A＝3天，t B＝5天， t C＝3天，t D＝4天，t E＝2天。
计算：（1）流水步距；（2）总工期；（3）绘制进度计划表。
5．某工程划分为六个施工段，有三个施工队进行流水作业。
第一队在各个施工段所需的时间依次为：3,3,2,2,2,2(天)；第二队在各个施工段所需的时间依次为：4,2,3,2,2,3(天)；第三队在各个施工段所需的时间依次为：2,2,3,3,2,2(天)。
计算各施工队之间的流水步距、总工期，画出施工进度计划表。
6. 某玻璃幕墙工程划分为连接件安装、竖梁安装、横梁安装、玻璃安装四个施工过程，分四个施工段组织流水施工，各施工过程的流水节拍分别为： t连=3天，t竖=4天，t横=5天，t玻=3天；竖梁安装完成后需有2天的间歇时间。
流水施工例题答案
流水施工例题答案1.某单层楼进行固定节拍专业流水施工,每层施工段数为3,施工过程有3个,流水节拍为2天,流水工期为( A )..16 C2.某流水施工组织成加快成倍节拍流水，施工段数为6，甲，乙，丙三个施工过程的流水节拍分别为1，2，3天，其流水工期为？要计算过程(1)施工段数：m=6；(2)施工步距：取甲、乙、丙三个施工过程流水节拍的最大公约数，K=｛1、2、3｝＝1（d）；(3)确定施工队伍数（流水节拍除以流水步距）：1、甲：1/1＝1（个）；2、乙：2/1＝2（个）；3、丙：3/1＝3（个）；则施工队数为：N＝1+2+3＝6（个）(4)计算流水工期：Tp＝（m+N-1）*K=(6+6-1)*1=11(d)。
3.某项目组成了甲乙丙丁工四个专业队进行等节奏流水施工，流水节拍为6周，最后一个专业队（丁）从进场到完成各施工段的施工共需30周，根据分析，乙与甲、丙与乙之间各需2周技术间歇，而经过合理组织，丁对丙可插入3周进场，该项目总工期为多少周？一、因为最后一个专业队（丁）从进场到完成各施工段的施工共需30周，且其流水节拍为6周。
那么工作段数为：30/6＝5（段）；二、则计算工期为：计算工期＝（施工段数+施工队数-1）×流水节拍+施工间歇＝（4+5-1）×6+（2+2-3）＝49（周）。
解：列出流水节拍表 2 4 4 22 4 4 22 4 4 22 4 4 2求累加数列： 2 6 10 122 6 10 122 6 10 122 6 10 12错位相减得：1;22;33;44,4,4K d K d K d ===T K t =+∑∑=(34)(2442)24d ⨯++++=,6. 某项工程施工过程n =3,各施工过程的流水节拍分别为t1 =1d ,t2 =3d , t3=2d , 分3段施工,请组织流水施工.解：111333222累加得 123369246 错位相减 1233691139---- 3692463456--∴,1I II K = ,5II III K =T ()1522212d =++++=7. 某煤气管道工程长度为1500米，由开挖沟槽、铺设管道、管道焊接、回填土4个施工过程组成。
流水步距
一、某道路工程划分为4个施工过程、5个施工段进行施工，各施工过程的流水节拍分别为6、4、4、2天。
如果组织加快的成倍节拍流水施工，则流水施工工期为()天。
A.40B.30C.24D.20【解题要点】加快的成倍节拍流水施工工期加快的成倍节拍流水施工工期T可按下式计算。
T=(m+N-1)K0+∑G+∑Z-∑C=(5+6/2+4/2+4/2+2/2-1)×2=24二、某分部工程有3个施工过程，各分为4个流水节拍相等的施工段，各施工过程的流水节拍分别为6、6、4天。
如果组织加快的成倍节拍流水施工，则流水步距和流水施工工期分别为()天。
A.2和22B.2和30C.4和28D.4和36【解题要点】流水步距等于流水节拍的最大公约数，即K0=min[ 6, 6, 4]=2加快的成倍节拍流水施工工期加快的成倍节拍流水施工工期T可按下式计算。
T=(m+N-1)K0+∑G+∑Z-∑C=(4+6/2+6/2+4/2-1)×2=22三、某工程由支模板、绑钢筋、浇筑混凝土3个分项工程组成，它在平面上划分为6个施工段，该3个分项工程在各个施工段上流水节拍依次为6天、4天和2天，则其工期最短的流水施工方案为()天。
A.18B.20C.22D.24【解题要点】本题是考察成倍节拍流水施工工期计算。
题目为工期最短的流水施工方案，即考察加快的成倍节拍流水施工工期计算公式。
T=(m+N-1)K0+∑G+∑Z-∑C=(6+6/2+4/2+2/2-1)×2=22四、某二层现浇钢筋混凝土建筑结构的施工，其主体工程由支模板、绑钢筋和浇混凝土3个施工过程组成，每个施工过程在施工段上的延续时间均为5天，划分为3个施工段，则总工期为()天。
A.35B.40C.45D.50【解题要点】本题是考察有节奏流水施工。
按固定节拍流水施工工期计算公式：T=(mj+n-1)t+∑G+∑Z-∑C=(3×2+3-1)×5=40。
(完整版)流水施工试题
一、是非题1.施工组织的基本方式有三种：等节拍、不等节拍、无节奏流水施工。
2.在组织流水施工时，空间参数主要有施工段、施工过程和施工层三种。
3.流水节拍是指一个专业队在一个施工过程工作所需要的持续时间。
4.工艺参数是指流水步距、流水节拍、技术间歇、搭接等。
5.空间参数主要有施工段、施工工艺、施工层。
6.为了缩短工期，流水施工采用增加工作队的方法加快施工进度，施工段划分得越多越好。
二、单选题1、缩短工期也不能无限制增加施工班组内人数，这是因为受到( ) 限制。
A．工作面 B．劳动力 C．生产资源 D.工程款2、工作面、施工层在流水施工中所表达的参数为（）。
A．空间参数 B.工艺参数 C.时间参数 D.施工参数3、施工段，施工层在流水施工中所表达的参数为（）。
A．空间参数 B.工艺参数 C. 时间参数 D. 一般参数4、某流水施工过程，施工段m=4，施工过程n=6，施工层r=3，则流水步距的个数为（）。
A．17 B.11 C.5 D.35、某住宅楼由六个单元组成，其基础工程施工时，拟分成三段组织流水施工，土方开挖为9600m。
，选用两台挖土机进行施工，采用一班作业，两台挖掘机的台班产量定额均为则流水节拍应为( )d。
A．32 B．16 C．48 D．86、流水施工的横道图能够正确地表达( )。
A.工作之间的逻辑关系 B．关键工作 C.关键线路 D．工作开始和完成的时间7、组织等节奏流水施工的前提是( )。
A.各施工过程施工班组人数相等 B．各施工过程的施工段数目相等C.各流水组的工期相等 D．各施工过程在各段的持续时间相等8、某工程由A、B、C三个施工过程组成，有2个施工层；现划分为四个施工段，流水节拍均为3d，试组织流水施工，该项目工期为( )。
A．21 B．48 C．30 D．209、不属于无节奏流水施工的特点是( )。
A.所有施工过程在各施工段上的流水节拍均相等B.各施工过程的流水节拍不等，且无规律C.专业工作队数目等于施工过程数目D.流水步距一般不等10、在组织多幢同类房屋施工时，当资源充足和工作面允许的条件下，应采用（）。
案例1(流水施工时间参数计算与横道图绘制)
1.背景某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成，分别为：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。
根据施工工艺要求，地上结构、二次砌筑两施工过程间，时间间隔为2周。
现在拟采用五个专业工作队组织施工，各施工过程的流水节拍见下表施工过程编号施工过程流水节拍（周）A 土方开挖 2B 基础施工 2C 地上结构 6D 二次砌筑 4E 装饰装修 42.问题1）上述五个专业工作队的流水施工属于何种形式的流水施工？绘制其流水施工进度计划图，并计算总工期。
2）根据本工程特点，宜采用何种形式的流水施工形式，并简述理由。
3）如果采用第二问的方式，重新绘制流水施工进度计划，并计算总工期。
3.分析与答案1）上述五个专业工作队的流水施工属于异节奏流水施工。
根据表中数据，采用“累加数列错位相减取大差法”（简称“错位相减大差法”），计算流水步距：a、各施工过程流水节拍的累加数列：施工过程A：2 4 6施工过程B：2 4 6施工过程C：6 12 18施工过程D：4 8 12施工过程E：4 8 12b、错位相减，取最大值得流水步距：K(A,B) 2 4 6－） 2 4 62 2 2 -6所以：K(A,B)=2以此类推，K(B,C)=2，K(C,D)=10，K(D,E)=4c、总工期T=ΣK(i,j+1)+Σtn+ΣG=（2+2+10+4）+（4+4+4）+2=32周d、五个专业队完成施工的流水施工进度计划如图所示2）本工程比较适合采用等步距异节奏（成倍节拍）流水施工。
理由：因五个施工过程的流水节拍分别为2、2、6、4、4，存在最大公约数，且最大公约数为2，所以本工程组织等步距异节奏（成倍节拍）流水施工最理想。
3）如采用等步距异节奏（成倍节拍）流水施工，则应增加相应的专业队。
流水步距：K=min（2，2，6，4，4）=2周确定专业队数：施工过程A=2/2=1施工过程B=2/2=1施工过程C=6/2=3施工过程D=4/2=2施工过程E=4/2=2故：专业队总数=1+1+3+2+2=9流水施工工期：T=（M+N－1）K+G=（3+9-1）×2+2=24周采用等步距异节奏（成倍节拍）流水施工进度计划如图所示：。
流水节拍进度计算题
第12题：同步系统训练(单选)(本题:1分)某单位工程采用固定节拍流水施工施工过程数目n=4,施工段数目m=4流水节拍t=2月，工作之间无间歇，则流水施工工期T=()月。
A. 12B.14C. 16D.18答疑：参考答疑：B【解析】本题考查的是固定节拍流水施工工期的计算。
T=(m +n 一l)t=(4 + 4 — 1)X2 = 14 (月）。
第13题：同步系统训练(单选)(本题:1分)某工程由4个分项工程组成，平面上划分为4个施工段，各分项工程在各施工段上流水节拍为3天，该工程工期为天。
?A. 12 B. 15 C. 18 D. 21答疑：参考答疑：D【解析】本题考查的是施工工期的计算。
T= (4.+4—1)X3=21 (天)第14题：同步系统训练(单选)(本题:1分)某道路工程划分为3个施工过程在5个施工段组织加快的成倍节拍流水施工流水节拍，分别为4天、2天、6天，该工程的流水施工工期为（）天。
?A. 28 B. 20C, 16 D. 14答疑：参考答疑：第17题：同步系统训练(单选)(本题:1分)某工程由4个施工过程组成，分为4个施工段进行流水施工，其流水节拍（天）见表2-8，则施工过程A与 B、B与C、与D 之间的流水步距分别为()。
A. 2天、3天、4天B. 3天、2天、4大C. 3天、4天、1天D. 1天、3天、5天答疑：计算工期=T=(M+N-1)*t固定节拍按公式，成倍固定节拍按节拍除2，加施工段数,最后乘2。
计算步距按错位相减，取整数的最大公约数。
第18题：同步系统训练(单选)(本题:1分)某工程包括3幢结构相同的砖混住宅楼，组织单位工程流水，以每幢住宅楼为一个施工段。
巳知：①地面±0.000以下部分按土方开挖、基础施工、底层预制板安装、冋填土 4个施工过程组织固定节拍流水施工，流水节拍为2周；②地上部分按主体结构、装修、室外工程组织加快的成倍节拍流水施工各由专业工作队完成，流水节拍分别为4周、4周、2周。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 已知某工程任务划分为五个施工过程，分五段组织流水施工，流水节拍均为2天，在第二个施工过程结束后有1天的技术和组织间歇时间，试计算其工期并绘制施工进度计划。
2 某分部工程，已知施工过程n=4，施工段数m=4，各施工过程在各施工段的流水节拍如下，在地基基础与回填土之间要求技术间歇2天，试组织流水施工，计算流水步距和工期，并绘制出其流水施工横道图，且标明流水步距。
3 试根据下表数据，计算流水步距和工期，并绘制流水施工进度表。
4 某分步工程有A、B、C、D四个施工工程，共分六个施工段，其流水节拍分别为2天、4天、6天、2天，试组织成倍节拍流水施工并绘制流水施工进度表。
5 某基础工程有挖土、垫层、砖基础和回填土等四个施工过程，该工程分四段施工，采用单班制生产，有关参数如下表，试组织流水施工。
6.某分部工程划分为A、B、C三个施工过程,分五个施工段组织流水施工,流水节拍分别为t A=1d，t B=3d，t C=2d，A、B间有2天技术组织间隙，B、C间有1天搭接。
试组织不等节拍流水施工，计算流水步距和工期，并绘制施工进度计划表。
