偏振光实验的定量测量
光学实验指南：线性偏振光的测量与验证说明书

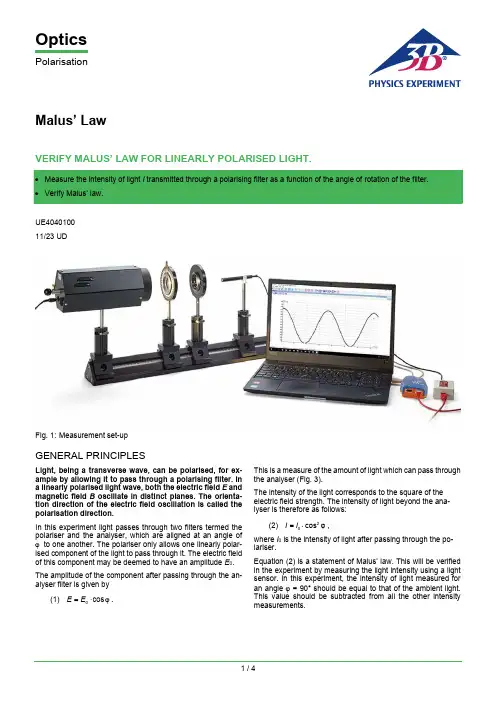

OpticsPolarisationMalus’ LawVERIFY MALUS’ LAW FOR LINEARLY POLARISED LIGHT.UE404010011/23 UDFig. 1: Measurement set-upGENERAL PRINCIPLESLight, being a transverse wave, can be polarised, for ex-ample by allowing it to pass through a polarising filter. Ina linearly polarised light wave, both the electric field E andmagnetic field B oscillate in distinct planes. The orienta-tion direction of the electric field oscillation is called thepolarisation direction.In this experiment light passes through two filters termed thepolariser and the analyser, which are aligned at an angle ofto one another. The polariser only allows one linearly polar-ised component of the light to pass through it. The electric fieldof this component may be deemed to have an amplitude E0.The amplitude of the component after passing through the an-alyser filter is given by(1)0cosE E. This is a measure of the amount of light which can pass through the analyser (Fig. 3).The intensity of the light corresponds to the square of the electric field strength. The intensity of light beyond the ana-lyser is therefore as follows:(2) 2cosI I ,where I0 is the intensity of light after passing through the po-lariser.Equation (2) is a statement of Malus’ law. This will be verified in the experiment by measuring the light intensity using a light sensor. In this experiment, the intensity of light measured for an angle = 90° should be equal to that of the ambient light. This value should be subtracted from all the other intensity measurements.LIST OF EQUIPMENT1 Optical Precision Bench D, 50 cm U10302 10026304 Optical Rider D, 90/50 U103111 10026351 Optical LED Lamp U21882 10206302 Polarisation Filter on Stem U22017 10086681 Holder for Light Sensor 10222691 Light Sensor, ThreeRanges UCMA-BT50i 10215021 Sensor Cable UCMA-BTsc1 10215141 Data Logger1 SoftwareMore information about digital measurement can be found on the experiment's webpage in the 3B Webshop. SET-UP AND PROCEDURESet up the apparatus for the measurement as shown in Fig. 1.Note:Precise positioning of the two polarisation filters along the opti-cal bench is not critical to the results of this measurement.Connect the light sensor to the data logger using the sen-sor cable and start the software.Set both polarisation filters to 0° with the help of the angle scale and markings on the rotating base.Note:The polarisation filter nearest the optical lamp acts as the po-lariser and the one nearer the light sensor is used as the ana-lyser.Do not change the set-up of the polariser anymore.Adjust the analyser in 10° steps up to and including 360° and, for each of these angle settings, record the light in-tensity point by point (Table 1).SAMPLE MEASUREMENTTab. 1: Measured light intensity I m and light intensity cor-rected for ambient light I at various angles betweenpolariser and analyserEVALUATIONThe specifications of the polarisation filters state that they will block out > 99.9% of light at wavelengths = 450 – 750 nm. This means that, to a good approximation, the light intensity measured at = 90° is equivalent to the ambient light.Subtract the light intensity I m ( = 90°) from each of the light intensity measurements I m in Table 1, i.e. for all angles (Table 1).Plot the light intensity I after correction for ambient light as a function of the angle on a graph (Fig. 4).The shape of the curve matches what would be expected from equation (2).Fig. 4: Light intensity I as a function of the angle betweenthe polariser and the analyserWork out the value of cos2( ) for all angles where 0 ≤ ≤ 90° (Table 2) and copy the corresponding values of light intensity I from Table 1 into Table 2.Tab. 2: L ight intensity I corrected for light intensity and val-ues of cos 2( ) where 0 ≤ ≤ 90°I / lux 0°90°180°270°360°3B Scientific GmbH, Ludwig-Erhard-Straße 20, 20459 Hamburg, Germany, Subject to technical amendmentsPlot the corrected light intensity I against cos² on a graph (Fig. 5).The measurement values lie along a straight line of gradient I 0 through the origin, as expected from equation (2).Fig. 5: Light intensity I as a function of cos²cos2 I / lux 0101234。
光偏振实验的实验报告
一、实验目的1. 观察光的偏振现象，加深对偏振光的理解。
2. 掌握偏振片和波片的工作原理。
3. 验证马吕斯定律，了解偏振光在不同角度下的光强变化。
4. 学习使用偏振光相关仪器，如偏振片、波片和分光计等。
二、实验原理光是一种电磁波，具有横波性质。
在光的传播过程中，光矢量的振动方向可以发生改变，形成偏振光。
偏振光是指光矢量的振动方向在某一特定平面内振动的光。
本实验中，我们使用偏振片和波片来观察和验证偏振光的相关现象。
偏振片可以使自然光变为线偏振光，而波片可以改变光的偏振态。
根据马吕斯定律，当线偏振光通过偏振片或波片时，其光强与偏振片或波片的透振方向与入射线偏振光的光矢量振动方向的夹角有关。
三、实验仪器与用具1. 偏振片2. 波片3. 分光计4. 激光器5. 光屏6. 透明玻璃板7. 导线8. 电线夹四、实验步骤1. 将激光器发出的光通过偏振片，使光成为线偏振光。
2. 将线偏振光照射到透明玻璃板上，观察光屏上的光斑。
3. 将透明玻璃板旋转，观察光屏上的光斑变化，验证光的偏振现象。
4. 在光屏上放置一个波片，调整波片的透振方向，观察光屏上的光斑变化。
5. 使用分光计测量偏振片和波片的透振方向，记录数据。
6. 根据马吕斯定律，计算不同角度下的光强，并与实验结果进行比较。
五、实验结果与分析1. 当透明玻璃板旋转时，光屏上的光斑会发生明暗交替变化，验证了光的偏振现象。
2. 当波片的透振方向与偏振片的透振方向平行时，光屏上的光斑最亮；当两者垂直时，光屏上的光斑最暗。
这符合马吕斯定律。
3. 通过分光计测量偏振片和波片的透振方向，计算不同角度下的光强，并与理论值进行比较，结果基本吻合。
六、实验结论1. 光具有偏振现象，偏振光的光矢量振动方向在某一特定平面内振动。
2. 偏振片和波片可以改变光的偏振态。
3. 马吕斯定律适用于偏振光的传播和检测。
七、实验讨论1. 本实验中，我们使用了激光器作为光源，激光器发出的光具有高度的单色性和相干性，有利于观察光的偏振现象。
偏振光的定量分析

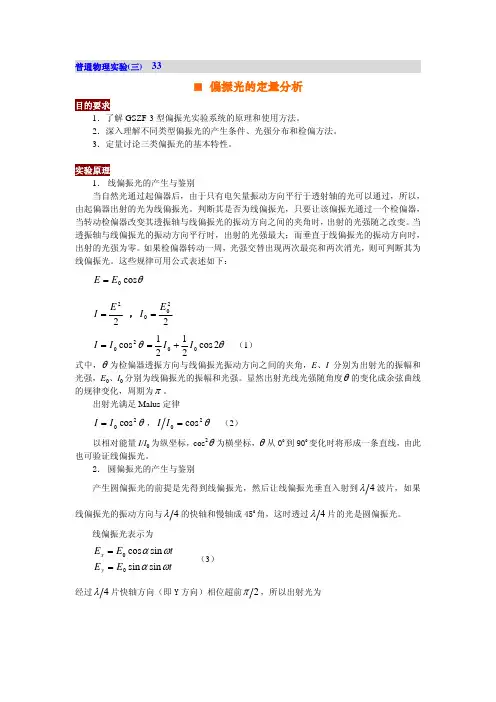

普通物理实验(三) 33■ 偏振光的定量分析1．了解GSZF-3型偏振光实验系统的原理和使用方法。
2．深入理解不同类型偏振光的产生条件、光强分布和检偏方法。
3．定量讨论三类偏振光的基本特性。
1． 线偏振光的产生与鉴别当自然光通过起偏器后，由于只有电矢量振动方向平行于透射轴的光可以通过，所以，由起偏器出射的光为线偏振光。
判断其是否为线偏振光，只要让该偏振光通过一个检偏器，当转动检偏器改变其透振轴与线偏振光的振动方向之间的夹角时，出射的光强随之改变。
当透振轴与线偏振光的振动方向平行时，出射的光强最大；而垂直于线偏振光的振动方向时，出射的光强为零。
如果检偏器转动一周，光强交替出现两次最亮和两次消光，则可判断其为线偏振光。
这些规律可用公式表述如下：θcos 0E E =22E I =，2200E I = θθ2cos 2121cos 0020I I I I +== （1） 式中，θ为检偏器透振方向与线偏振光振动方向之间的夹角，E 、I 分别为出射光的振幅和光强，E 0、I 0分别为线偏振光的振幅和光强。
显然出射光线光强随角度θ的变化成余弦曲线的规律变化，周期为π。
出射光满足Malus 定律θ20cos I I =，θ20cos =I I （2）以相对能量I /I 0为纵坐标，cos 2θ为横坐标，θ从00到900变化时将形成一条直线，由此也可验证线偏振光。
2． 圆偏振光的产生与鉴别 产生圆偏振光的前提是先得到线偏振光，然后让线偏振光垂直入射到4λ波片，如果线偏振光的振动方向与4λ的快轴和慢轴成450角，这时透过4λ片的光是圆偏振光。
线偏振光表示为t E E tE E y x ωαωαsin sin sin cos 00== （3） 经过4λ片快轴方向（即Y 方向）相位超前2π，所以出射光为2sin(sin sin cos 00πωαωα+==t E E tE E y x （4） 当o 45=α时，22sin cos ==αα，这正是圆偏振光。
偏振光的实验报告
偏振光的实验报告偏振光的实验报告引言：偏振光是一种特殊的光波，它的振动方向在一个平面上，而不是在所有方向上均匀分布。
在本次实验中，我们将探索偏振光的性质，并研究如何通过实验来检测和测量偏振光。
实验一：偏振片的特性在这个实验中，我们使用了一块偏振片和一束来自光源的自然光。
我们将偏振片放在自然光的路径上，并观察光线通过偏振片后的变化。
结果显示，当自然光通过偏振片时，只有与偏振片振动方向平行的光线能够通过，而与振动方向垂直的光线则被阻挡。
这表明偏振片具有选择性地通过特定方向的光线的能力。
实验二：偏振光的产生在这个实验中，我们使用了一束来自光源的线偏振光。
我们通过将自然光通过一个偏振片，只允许一个方向的光通过，从而产生线偏振光。
我们进一步观察了线偏振光的性质。
当我们将第二个偏振片放在线偏振光的路径上，并旋转它时，我们发现光的强度会发生变化。
当两个偏振片的振动方向平行时，光的强度最大；而当两个偏振片的振动方向垂直时，光的强度最小。
这说明线偏振光的振动方向与偏振片的振动方向之间存在一定的关系。
实验三：马吕斯定律马吕斯定律是描述光的偏振性质的重要定律之一。
它表明，当一束线偏振光通过一个偏振片后，再通过另一个偏振片时，光的强度与两个偏振片之间的夹角的余弦的平方成正比。
为了验证这一定律，我们进行了一系列实验。
我们首先将一束线偏振光通过一个偏振片，然后通过一个旋转的第二个偏振片。
我们测量了不同夹角下光的强度，并计算了夹角的余弦的平方。
实验结果与马吕斯定律的预测非常吻合，验证了这一定律的准确性。
实验四：偏振光的应用偏振光在许多领域中有着广泛的应用。
例如，在液晶显示器中，偏振片被用来控制光的传播方向，从而实现图像的显示。
在摄影中，偏振滤镜可以减少反射和增强颜色饱和度。
此外，偏振光还在光学通信、医学和科学研究等领域中发挥着重要的作用。
结论：通过本次实验，我们深入了解了偏振光的性质和特点。
我们发现偏振光具有选择性地通过特定方向的能力，并且其强度与偏振片之间的夹角的余弦的平方成正比。
光的偏振实验方法总结
光的偏振实验方法总结光的偏振是指光波在传播过程中的振动方向。
而光的偏振实验方法是一种用来研究光的偏振性质的实验手段。
本文将对常见的光的偏振实验方法进行总结和介绍。
I. 光的偏振现象简介在探讨光的偏振实验方法之前，我们首先需要了解光的偏振现象。
光的偏振可以分为线偏振、圆偏振和非偏振光。
线偏振光是指光波振动方向只存在于一个平面内，而圆偏振光则是指振动方向按照圆周轨迹运动。
非偏振光则是指振动方向在各个方向上都有。
II. 光的偏振实验方法1. 波片法波片法是一种常见且重要的光的偏振实验方法。
其原理基于光的偏振现象，通过使用不同的波片，可以改变光波的偏振状态。
常见的波片有半波片和四分之一波片。
在实验中，我们可以通过旋转波片来改变光波的振动方向，从而实现光的偏振状态的调节和观察。
2. 偏振片法偏振片法是另一种常用的光的偏振实验方法。
它利用了具有特定光学性质的偏振片，可以选择性地透过或吸收特定方向上的光振动。
实验中，可以通过叠加两个偏振片，并调节它们之间的夹角，来观察光的偏振状态的变化。
3. 布儒斯特角测量法布儒斯特角测量法是一种利用光的偏振现象进行测量的方法。
根据布儒斯特定律，当入射光的折射角等于特定角度时，反射光变为全反射。
通过测量布儒斯特角，可以得到光的折射率以及光的偏振性质。
4. 双折射法双折射法是一种利用物质的双折射性质研究光的偏振现象的实验方法。
当光波通过具有双折射性质的物质时，会分离成两个不同方向振动的光波。
通过观察双折射晶体中不同方向光振动的现象，可以推测光的偏振状态。
5. 泽尼克斯板法泽尼克斯板是一种特殊的偏振装置，通过它可以产生特定的偏振状态。
在泽尼克斯板实验中，通过选择不同的泽尼克斯板以及旋转它们的方向，可以观察到光的偏振状态的变化。
III. 光的偏振实验的应用光的偏振实验方法在科学研究和实际应用中具有广泛的应用价值。
以下为一些常见应用领域：1. 光学仪器：光的偏振实验方法可以帮助设计和制造光学仪器，如偏振镜、偏振滤波器等。
实验七 偏振光的定量研究
偏振光的定量研究【实验目的】（1）观察光的偏振现象，掌握光偏振的基本规律；（2）掌握椭圆偏振光的产生和检验方法；（3）学会分析实验曲线与理论曲线之间的误差来源；【仪器用具】光学防震平台，氦氖激光器及其电源，激光功率计，偏振片，1/4波片【原理简介】光的偏振现象显示了光的横波性。
光波是一种电磁波，在光与物质相互作用时，主要起作用的是横向振动着的电矢量或光矢量，而振动方向对传播方向的不对称性构成光的各种偏振态。
（一）光的五种偏振态光的偏振态通常分为自然光、部分偏振光、圆偏振光和椭圆偏振光五种。
自然光和部分偏振光二者均由大量取向各异、彼此无相位关联的线偏振光组成，只不过自然光的光矢量相对于光的传播方向具有对称性，部分偏振光不具备轴对称性，而存在某一优势方向。
线偏振光、椭圆偏振光和圆偏振光均可以等效为振动方向相互垂直、相互关联的两个线偏振光，这两个线偏振光具有相同的传播方向和频率，两者有确定的相位差。
cos cos x x y y E A t kz E A t kz ωωδ=−=−（）（）+ （1）当（δ= 0，π）时，上式描述的是线偏振光；当（δ= ±π/2，A x = A y ）时，为圆偏振光；当（δ= ±π/2，A x ≠ A y ）时，为正椭圆偏振光；当（δ≠ ±π/2，A x ≠ A y ）时，为各种取向的斜椭圆偏振光；（二）通过检偏器后的透射光强人眼仅对光的强弱变化敏感，而无法直接感知光的各种偏振态，必须借助检偏器，研究透射光强的变化来判定光的偏振态。
检偏器（或起偏器）是一种只允许某一振动方向光通过的光学器件，当它用来产生线偏振光时称为起偏器，用来检验线偏振光时称为检偏器。
常用的检偏器有两类：一类是利用材料对不同方向的电磁振动具有选择吸收特性的原理制成的，称为偏振片；另一类是用双折射晶体制成的特殊棱镜，如尼科尔棱镜、格兰棱镜等，这类棱镜的透光率和偏振度远高于偏振片，在检偏器上能够让电矢量充分透过的方向称为透振方向记作P，与P 正交的方向上的电矢量将被强烈吸收而无法透过，称为消光方向。
偏振光检测研究
偏振器件 米勒矩阵
出射光 斯托克斯矢量
偏振器件：使入射光的偏振参量改变的器件 米勒矩阵M：用来描述偏振器件作用的矩阵
不同的偏振器件米勒矩阵不同
出射光的斯托克斯矢量和入射光的斯托 克斯矢量满足关系式：
Sout M Sin
S0' S1'
M11 M 21
M12 M 22
M13 M 23
M14 S0 S0
已知，光波从介质表面反射(透射)时，其偏振 态可能发生变化，偏振状态的改变与入射光的状
态、介质表面状态有关。 E Acos(t kz 0)
不同物体或同种物体的不同状态(粗糙度、空 隙度、含水量）可能产生不同的偏振状态。 采用偏振成像方法，可提取其偏振信息并加以利用。
在军事目标识别中，目标与背景的对比是个 重要因素。有时可以对目标进行伪装，但若同时 采用偏振探测和光度探测，大部分的军事目标都 可以被识别。
有人用紫外到近红外段的波长对置于沙滩背景 下的一群士兵和一辆军用伪装车蒙皮做了偏振测量 和光度测量，比较偏振和光度的探测能力。
对于军事车辆的伪装漫反射蒙皮，当将反射 率视为视角和波长的函数时，反射率为常量。当 将偏振度视为散射角的函数时，偏振度会有很大 的不同。
结果表明：由于沙中低吸收、强散射的二氧 化硅致使沙地显得明亮（高反射率），军事车辆 和士兵衣服具有52%高偏振度、低反射率，在低 偏振度(多数小于10%)、高反射率的沙滩沙地上非 常容易被识别。
I
Q
此组参量可以表示包括偏振
U
度在内的任意偏振光的状态
V
I、Q、U、V 都具有光强度的量纲。
I —表示总光强度 Q —表示X轴方向直线偏振光分量 U —表示450方向直线偏振光分量 V —表示右旋园偏振光分量
光学实验技术中的偏振光测量方法
光学实验技术中的偏振光测量方法现代科学技术的发展为我们提供了许多广阔的研究领域，光学实验技术就是其中之一。
光学实验技术通过利用光的特性以及相关的测量方法，可以对物质的结构和性质进行深入研究。
其中，偏振光测量方法是光学实验技术中一个重要的研究方向。
偏振光是指在特定方向上振动的光束，它是由于光波在传播过程中通过或反射于介质表面时产生的。
测量偏振光的方法有很多种，下面我就介绍几种常见的偏振光测量方法。
首先是偏振片法。
偏振片法是最常见的一种偏振光测量方法，它通过使用偏振片将入射光进行偏振分解，然后用另一个偏振片测量透射光的强度变化来确定光的偏振态。
这种测量方法简单直观，可以通过调整偏振片的角度来改变透射光的强度，从而确定光的偏振态。
其次是相关光学方法。
相关光学方法是利用光的相干性来测量偏振光的一种方法。
它通过使用一个麦克斯韦方程光元件，将偏振光分解成两个正交方向上的分量，然后使用一个多通道光探测器来检测每个分量，最后用相关分析方法得到偏振光的偏振态。
另外还有干涉法。
干涉法是利用光的干涉现象来测量偏振光的一种方法，它适用于测量相位差较大的偏振光。
干涉法通过将偏振光与参考光或标准光通过一束分束器进行干涉，然后调整分束光程或改变相对光程来改变干涉条纹的形态，从而测量偏振光的偏振态。
此外，还有偏振干涉法。
偏振干涉法是利用偏振光与介质发生的相位差来测量偏振光的一种方法。
它通过将待测偏振光经过样品后与参考光或标准光进行干涉，然后通过调整样品的位置或改变角度来改变干涉条纹的形态，从而测量偏振光的偏振态。
除了以上几种方法外，还有许多其他的偏振光测量方法，如法拉第效应测量法、拉曼散射偏振测量法等。
这些方法在不同的实验条件和研究需求下具有不同的优势和适用范围，可以根据实际情况选择合适的方法进行测量。
总之，偏振光测量方法在光学实验技术中具有重要的地位和作用。
通过测量光的偏振态，可以对物质的结构和性质进行研究和分析。
不同的偏振光测量方法在测量原理和适用范围上各有特点，研究人员可以根据实际需求选择合适的方法进行测量。
实验六偏振光的观测与分析
实验六偏振光的观测与分析引言：偏振光是一种特殊的光，它的电场在振动方向上只有一个方向。
偏振光的观测与分析在光学实验中十分重要，可以用来研究光的传播和相互作用。
本实验旨在通过观察和分析偏振光的特性，探究光的偏振现象及其在光学中的应用。
实验过程：1. 准备工作：将实验所需仪器和材料准备齐全，包括偏振光源、偏振片、定标尺、平面镜、倾斜角度调节装置等。
2. 实验装置搭建：将偏振光源放置在实验台上，与一组偏振片相连，并通过倾斜角度调节装置将光线投射到平面镜上，再经过第二组偏振片最后观察。
3. 观察光强的变化：在第二组偏振片上，逐渐改变两组偏振片之间的角度差，仔细观察光线通过第二组偏振片后的光强变化情况。
4. 记录实验数据：将观察到的光强变化情况以及角度差记录下来，方便后续的数据分析。
5. 分析光的偏振状态：根据实验数据分析得到的光强变化规律，判断光的偏振状态。
比如，当两组偏振片之间的角度差为90°时，通过观察到的最大的光强变化可以判断光的振动方向。
6. 数据处理：将实验数据进行处理，并绘制出相应的图表，以更直观地表示光的偏振状态和规律。
7. 拓展实验：可以进一步观察不同类型的偏振片对光的偏振状态的影响，以及探究光的偏振与介质的相关性等。
实验原理：1. 光的电场矢量：光的电场在空间中的分布状态可以用电场矢量表示。
如果电场矢量在振动方向上只有一个方向，那么光就是偏振光。
2. 偏振片：偏振片是用来筛选偏振光的光学元件，它具有特殊的结构和材料，可以选择性地传递或者吸收特定方向的偏振光，将其他方向的光过滤掉。
3. 马吕斯定律：马吕斯定律描述了光通过两组偏振片的情况。
根据马吕斯定律，当两组偏振片的振动方向垂直时，透射光最弱；当两组偏振片的振动方向平行时，透射光最强。
4. 相位差和光强的关系：对于偏振光，相位差的变化会直接影响透射光的光强。
当两组偏振片的振动方向相差90°时，透射光的光强变化最为显著。
经典实验讲义-偏振光分析 (测量实验)
偏振光分析 (测量实验)一、实验目的观察光的偏振现象，分析偏振光，起偏，定光轴二、实验原理（一）偏振光的基本概念光是电磁波，它的电矢量E 和磁矢量H 相互垂直，且均垂直于光的传播方向c ，通常用电矢量E 代表代表光的振动方向，并将电矢量E 和光的传播方向c 所构成的平面称为光振动面。
在传播过程中，电矢量的振动方向始终在某一确定方向的光称为平面偏振光或线偏振光，如附图15（a ）。
光源发射的光是由大量原子或分子辐射构成的。
由于大量原子或分子的热运动和辐射的随机性，它们所发射的光的振动面，出现在各个方面的几率是相同的。
故这种光源发射的光对外不显现偏振的性质，称为自然光附图15（b ）。
在发光过程中，有些光的振动面在某个特定方向上出现的几率大于其他方向，即在较长时间内电矢量在某一方向上较强，这种的光称为部分偏振光，如图附图15（c ）所示，还有一些光，其振动面的取向和电矢量的大小随时间作有规律的变化，而电矢量末端在垂直于传播方向的平面上的轨迹呈椭圆或圆。
这种光称为椭圆偏振光或圆偏振光。
附图15（a ） 附图15（b ） 附图15（c ）（二）获得偏振光的常用方法将非偏振光变成偏振光的过程称为起偏，起偏的装置称为起偏器。
常用的起偏装置主要有：1、反射起偏器（或透射起偏器）当自然光在两种媒质的界面上反射和折射时，反射光和折射光都将成为部分偏振光。
当入射角达到某一特定值b ϕ时，反射光成为完全偏振光，其振动面垂直于入射面（见附图16）而角b ϕ就是布儒斯特角，也称为起偏振角，由布儒斯特定律得21/b tg n n ϕ=例如，当光由空气射向n=1.54的玻璃板时，b ϕ=57度若入射光以起偏振角b ϕ射到多层平行玻璃片上，经过多次反射最后透射出来的光也就接近于线偏振光，其振动面平行于人射面。
由多层玻璃片组成的这种透射起偏振器又称为玻璃片堆。
见附图17。
附图16附图17附图182、晶体起偏器利用某些晶体的双折射现象来获得线偏振光，如尼科尔棱镜等。
大物实验偏振光实验报告
大物实验偏振光实验报告大物实验偏振光实验报告引言：偏振光实验是现代光学研究中的重要实验之一，通过对光的偏振现象的研究，可以深入了解光的性质和行为。
本次实验旨在通过使用偏振光器和偏振片，观察光的偏振现象，并对其进行实验验证和分析。
实验装置：本次实验所使用的装置主要包括：光源、偏振光器、偏振片、准直器和检光器。
光源是实验中产生光的基础设备，偏振光器和偏振片则是实现光的偏振的关键元件，准直器和检光器则用于观察和测量光的偏振状态。
实验步骤：1. 将光源放置在适当位置，确保光线稳定且充足。
2. 将偏振光器插入光路中，调节偏振光器的角度，观察光的强度变化。
3. 在光路中插入偏振片，调节偏振片的方向，观察光的透过情况。
4. 使用准直器将光线聚焦，使其能够通过检光器进行观察和测量。
5. 使用检光器测量通过偏振片后的光的强度，记录数据。
实验结果：通过实验观察和测量，我们得到了以下结果：1. 当偏振光器的角度与光的振动方向相同时，光的强度最大。
2. 当偏振光器的角度与光的振动方向垂直时，光的强度最小。
3. 当偏振片的方向与光的振动方向平行时，光可以完全透过。
4. 当偏振片的方向与光的振动方向垂直时，光无法透过。
讨论与分析：通过对实验结果的观察和分析，我们可以得出以下结论：1. 光的偏振是指光波中电场矢量振动方向的特性。
2. 偏振光器可以通过调节其角度，使特定方向的光通过，而将其他方向的光阻挡。
3. 偏振片可以通过调节其方向，选择性地透过或阻挡特定方向的光。
4. 光的偏振状态可以通过测量透过偏振片后的光的强度来确定。
实验应用：偏振光实验在实际应用中有着广泛的用途，以下是一些典型的应用领域：1. 光学显微镜：利用偏振光可以提高显微镜的分辨率和对比度，使观察到的样品细节更加清晰。
2. 液晶显示器：液晶分子的排列方式和偏振光之间的相互作用，使得液晶显示器能够通过控制光的偏振状态来实现图像的显示。
3. 光学通信：通过调节光的偏振状态，可以实现光信号的编码和解码，提高光通信系统的传输速率和可靠性。
偏振光的观察与研究实验报告数据(精选10篇)
偏振光的观察与研究实验报告数据偏振光指的是只在一个平面上振动的光，它的传播方式与普通光有所不同。
由于其具有特殊的偏振状态，因此可以在各个领域中发挥重要作用。
在本次实验中，我们对偏振光的观察与研究进行了探究。
一、实验目的1. 学习偏振光的概念及其传播方式。
2. 观察线偏振器和波片对偏振光的影响。
3. 研究偏振光的干涉现象。
二、实验仪器及材料1. 两个偏光片2. 一块玻璃板3. 一块亚克力板4. 一束激光光源5. 一个手机屏幕三、实验步骤1. 将一块玻璃板和一块亚克力板插入两个偏光片之间，调整偏光片的方向，观察得到的光的强度变化。
2. 将一个偏光片放置在激光器前，记录得到的光的强度值，并将其称为“I”。
然后将另一个偏光片放在激光光路中，并逐渐旋转它的方向。
记录得到的光的强度值，并将其称为“T”。
3. 将一个手机屏幕放置在两个偏光片之间，逐渐旋转其中一个偏光片的方向。
观察手机屏幕的显示情况。
4. 在两个偏光片之间插入一块玻璃板，然后将其中一个偏光片旋转一定的角度，并记录得到光的强度值。
四、实验结果1. 调整偏光片的方向之后，得到的光的强度会发生变化，实验表明，当两个偏光片的方向垂直时，通过的光线最弱，当两个偏光片的方向相同时，通过光线最强。
2. 在实验过程中，我们发现，当两个偏光片的方向偏离90度时，通过的光线几乎消失。
这说明当光的振动方向被偏振后，只有振动方向与偏振方向一致的光才能通过。
3. 在手机屏幕的观察实验中，我们发现当两个偏光片的方向相同时，手机屏幕显示为亮屏，而当两个偏光片的方向垂直时，手机屏幕显示为黑屏。
这说明手机屏幕与偏振光的作用原理是相似的。
4. 在偏振光的干涉实验中，我们发现，在通过玻璃板的偏振光中，存在两个方向的振动状态，这两个方向的振动状态会互相干涉，导致光线强度的变化。
五、实验结论本次实验通过观察偏振光的传播方式，观察了线偏振器和波片对偏振光的影响，以及研究了偏振光的干涉现象。
实验中测量光的偏振状态的方法与注意事项
实验中测量光的偏振状态的方法与注意事项光的偏振是光学中一个重要的概念，它描述了光波中电场矢量的振动方向。
在实验中测量光的偏振状态是光学研究中一个常见而关键的任务。
本文将介绍几种常用的测量光的偏振状态的方法，并探讨一些注意事项。
一、偏振片法偏振片法是最常用的测量光的偏振状态的方法之一。
偏振片可以通过选择性地透过一种或多种特定偏振方向的光来实现偏振滤波。
当光通过一个固定方向的偏振片时，只有与该方向偏振的光可以透过，其余方向的光则被吸收或反射。
通过逐步旋转偏振片，可以确定光的偏振状态。
然而，使用偏振片测量光的偏振状态也存在一些注意事项。
首先，偏振片的性能需要稳定和准确。
其次，由于偏振片对光的亮度有一定的损失，因此在测量低强度光时需注意提高光的强度以避免信噪比过低。
此外，偏振片的选择也应根据实验要求进行，以适应不同的波长和场景。
二、干涉法干涉法是一种利用光的干涉现象来测量光的偏振状态的方法。
在干涉仪中，通过将光分裂成两束，再使其重叠产生干涉，可以获得关于光的偏振状态的信息。
例如，将光分成两束，分别通过一面偏振片，再汇合成一束，利用干涉现象可以得到光的偏振状态。
干涉法具有高精度和高灵敏度的优点，适用于测量特定的偏振状态。
然而，由于干涉仪的构造较为复杂，对实验环境与仪器稳定性要求较高，因此在使用干涉法测量光的偏振状态时需注意实验条件和仪器校准。
同时，干涉法也对光源的波长和相干性有一定要求，需要选择合适的光源来保证实验结果的准确性。
三、偏振态分析法偏振态分析法是一种利用偏振态分析器具体测量光的偏振状态的方法。
偏振态分析器是一种具有可选择偏振方向的光学器件，可以通过测量光在不同偏振方向上的功率来确定光的偏振状态。
常见的偏振态分析器包括波片和偏振束分束器等。
偏振态分析法具有快速、便捷和高精度的特点，适用于测量光的偏振状态。
但同时应注意光源的波长和相干性，选择合适的偏振态分析器来进行分析。
此外，还需关注仪器的稳定性和校准，以确保测量结果的准确性。
偏振光的检定原理
偏振光的检定原理偏振光的检定原理是指通过一系列的实验和测量，确定光的偏振状态的方法。
偏振光是指在一个特定方向上振动的光，可以通过偏振片使非偏振光变为偏振光。
在偏振光的检定中，常用的方法有偏振片法、波片法、马吕斯定律等。
下面将分别介绍这些方法。
首先是偏振片法。
偏振片是一个能够选择性透过或阻挡某一方向偏振光的光学器件。
当光通过偏振片时，只有与偏振片相同方向的偏振光能够透过，其余方向的光都会被阻挡。
因此，通过观察通过偏振片后的光强度变化，可确定光的偏振状态。
例如，可以将一个偏振片置于一个未知偏振光的路径上，逐渐旋转偏振片，观察光的透射强度的变化。
当偏振片的光透射强度最小时，表示未知光与偏振片的方向垂直，即垂直偏振光；当透射强度最大时，表示未知光与偏振片的方向平行，即平行偏振光。
其次是波片法。
波片是具有特定相位差的透明光学元件，通过改变光的相位差来确定光的偏振状态。
常用的波片有1/4波片和1/2波片。
当未知偏振光经过一个1/4波片时，如果光与1/4波片的振动方向平行，则光变为右旋圆偏振，如果光与1/4波片的振动方向垂直，则光变为左旋圆偏振。
当未知偏振光经过一个1/2波片时，如果光与1/2波片的振动方向平行，则光变为线偏振，如果光与1/2波片的振动方向垂直，则光消失。
最后是马吕斯定律。
马吕斯定律是通过观察光在不同角度下的反射和折射现象来确定光的偏振状态。
根据这一定律，当平面入射光与介质表面呈一定角度时，会发生完全反射，此时反射光是线偏振光。
通过观察反射光的偏振状态，可以确定入射光的偏振状态。
综上所述，偏振光的检定可以通过偏振片法、波片法和马吕斯定律等方法实现。
这些方法利用了光在不同偏振状态下的光强度、相位差和反射等特性，通过实验和测量来确定光的偏振状态。
这些方法在光学工程、材料科学、光通信等领域都有着重要的应用价值。
偏振光的研究 实验报告
偏振光的研究实验报告偏振光的研究实验报告引言：偏振光是一种特殊的光波，其振动方向在一个平面内，与普通光波相比，具有更强的定向性。
在过去的几十年里，偏振光的研究得到了广泛的关注和应用。
本实验旨在通过对偏振光的实验研究，深入了解其特性和应用。
实验一：偏振片的特性在本实验中，我们首先使用了一块偏振片。
偏振片是一种能够选择性地通过或阻挡特定方向振动的光的装置。
我们将光源发出的自然光通过偏振片，观察到了光的强度发生了明显的变化。
这是因为偏振片只允许与其方向平行的光通过，而将垂直于其方向的光阻挡。
通过旋转偏振片，我们可以观察到光的强度随着角度的变化而变化。
实验二：偏振光的产生在本实验中，我们使用了一束自然光通过一个偏振片，将其转换为偏振光。
然后，我们使用另一个偏振片，将偏振光的方向进行调整。
我们观察到，当两个偏振片的方向相同时，光通过的强度最大；而当两个偏振片的方向垂直时，光通过的强度最小。
这表明，偏振光的方向可以通过调整偏振片的方向来改变。
实验三：偏振光的应用偏振光在许多领域中有着广泛的应用。
例如，在光学显微镜中，通过使用偏振光可以增强图像的对比度，使得细小结构更加清晰可见。
在液晶显示器中，偏振光的旋转可以控制光的透过与阻挡，实现像素点的开闭。
此外，偏振光还被应用于光学通信、光学传感器等领域。
实验四：偏振光的检测在本实验中，我们使用了偏振片和偏振光检测器来测量光的偏振状态。
通过旋转偏振片，我们可以调整光的偏振方向，而偏振光检测器可以测量到通过的光的强度。
通过实验数据的分析，我们可以得到光的偏振状态的信息，例如偏振方向和偏振度。
结论：通过本实验，我们深入了解了偏振光的特性和应用。
偏振光具有较强的定向性，可以通过偏振片的选择和调整来改变其方向。
在光学领域，偏振光的研究和应用已经取得了重要的进展，并在许多领域发挥着重要的作用。
通过对偏振光的深入研究，我们可以进一步拓展其应用，并为光学技术的发展做出贡献。
致谢：在此，我要感谢实验室的老师和同学们对本实验的支持和帮助。
偏振光的定量分析实验报告
偏振光的定量分析摘要：本实验利用GSZF-3型偏振光试验系统，对有关偏振光的问题进行定量分析。
并利用计算机软件对偏采集的光强进行分析处理，验证不同偏振光的特点，验证马吕斯定律。
关键词：偏振光马吕斯定律定量分析引言：光的偏振特性研究是人们进一步认识和研究光学现象的重要基础，而研究的主要内容就是观察在于对各种偏振光进行定量直观的研究，和对马吕斯定律的验证。
由于传统的数据处理方式误差较大，难以达到精确研究的目的计算机软件独特的功能和简单的使用方法得到了大众的青睐。
故而本实验通过计算机软件进行对偏振光特性的研究和马吕斯定律的验证。
实验原理1、仪器本实验系统如上图所示。
本系统采用He-Ne 激光器作光源，激光垂直通过格兰棱镜（起偏器）产生线偏振光，线偏振光再经过另一个格兰棱镜（检偏器），根据需要可在两偏振器间插入波片。
由检偏器透射的光照射在光电探测器上，将光强信号转换成电信号，通过电控箱中的调理电路（放大、整形）、AD转换电路（将模拟量转变为数字量）、接口电路（实现与计算机间的通讯）与微机相联，实现在微机上显视采集的数据并作图。
另外格兰棱镜安装在带有步进马达的支架上，马达通过电控箱由微机控制，所有光学器件通过磁性千分座固定在光学平台上。
2、原理·线偏振光当自然光通过起偏器后，由于只有电矢量振动方向平行于透射轴的光可以通过，所以，由起偏器出射的光为线偏振光。
判断其是否为线偏振光，只要让该偏振光通过一个检偏器，当转动检偏器改变其透振轴与线偏振光的振动方向之间的夹角时，出射的光强随之改变。
当透振轴与线偏振光的振动方向平行时，出射的光强最大；而垂直于线偏振光的振动方向时，出射的光强为零。
如果检偏器转动一周，光强交替出现两次最亮和两次消光，则可判断其为线偏振光。
这些规律可用公式表述如下：（1）式中，为检偏器透振方向与线偏振光振动方向之间的夹角，E、I分别为出射光的振幅和光强，E0、I0分别为线偏振光的振幅和光强。
实验六偏振光的观测与分析
二．观测布儒斯特及测定玻璃折射率
三．在起偏器P1后，插入测布儒斯特角的装置，再在P1和装置 之间插入一个带小孔的光屏。调节玻璃平板，使反射的光束 与入射光束重合。记下初始角。
05 添加标题
所以，可以用1/4波片 获得椭圆偏振光和圆偏 振光。
03 添加标题
3当 = /2时， Ae=Ao获得圆偏振光。
【实验内容与步骤】
起偏与检偏鉴别自然光与偏振光，验证马吕斯定律。
在光源至光屏的光路上插入起偏器P1，旋转P1，观察光屏上光斑强度 的变化情况。
在起偏器P1后面再插入检偏器P2。固定P1的方位,旋转P2 ，旋转 3600，观察光屏上光斑强度的变化情况。有几个消光方位？
取 为除00和900外的其他值，观察转动P2时屏
上光强的变化，其结果与椭圆偏振光对应。特别
是当 =450时，P2转动时屏上光强几乎不变，
这便是圆偏振光对应的状态。
取 =900，使检偏器P2转动，这时也可以从屏上
光强的变化看到经过1/4波片后的光为线偏振光。 其振动面与 = 00 时的振动面垂直。
三．偏振片、波片及其作用
四．偏振片
偏振片是利用某些有机化合物晶体的二向色性。 将其渗入透明塑料薄膜中，经定向拉制而成。 它能吸收某一方向振动的光，而透过与此垂直 方向振动的光，由于在应用时起的作用不同， 用来产生偏振光的偏振片叫做起偏器；用来检 验偏振光的偏振片，叫做检偏器。
按照马吕斯定律，强度为Ｉ0的线偏振光通过检偏器后，透射
按照光的电磁理论，光波就是电磁波，它的电矢量E和磁矢 量H相互垂直。两者均垂直于光的传播方向。从视觉和感 光材料的特性上看，引起视觉和化学反应的是光的电矢量， 通常用电矢量E代表光的振动方向，并将电矢量E和光的传 播方向所构成的平面称为光振动面。
偏振光实验探究教案二：测量偏振器的透光方向
实验探究教案二：测量偏振器的透光方向一、实验原理偏振光是一种具有特殊方向性的光线。
通常情况下，自然光的电矢量具有随意的方向，自然光的光束是无法进行分析和利用的。
而经过偏振器处理的光线，则是在某个方向上被约束，只有在这个方向上才能尽量地通过偏振器，而在相对的垂直于这个方向的方向上则会遭到阻挡。
而偏振器，是无法直接观察到其透光方向的。
本实验将通过特殊的滤光片，尝试测量偏振器的透光方向。
二、实验器材1.偏振器2.红外激光3.直尺4.透明直角棱镜5.透明平板玻璃6.钛酸锂滤光片7.纸带8.毛刷三、实验步骤1.准备偏振器和钛酸锂滤光片。
2.选取一束红外激光作为光源，将其垂直于偏振器。
3.调节偏振器，使其能够将光线垂直于透明直角棱镜的一条直角边。
4.将透明直角棱镜与透明平板玻璃放在同一透光路径上，二者之间留有一定的距离，并用纸带或者是木条将其稳定固定住。
5.在透明平板玻璃上用毛刷涂上一层浅色半透明胶水，以使红外光在通过平板玻璃时可以更加均匀地散射。
6.将钛酸锂滤光片垂直于透明平板玻璃的透光路径上，注意调整透过滤光片的光线强度。
7.在透光路径上的壁面上用直尺绘制标尺，用于测量光线对透明直角棱镜的入射角和反射角的度数。
8.记录实验结果并数据分析。
四、实验结果分析在本实验中，我们将进行两个测量：一是透过透明平板玻璃的光线的偏振方向，二是通过钛酸锂滤光片后的透光方向。
对于透过透明平板玻璃的光线，其偏振方向可以用入射角和反射角之间的夹角来计算。
对于透过钛酸锂滤光片的光线，可以通过比较透过滤光片前后的光线强度来确定偏振方向。
通过测量和计算，我们可以得到透过透明平板玻璃的光线的偏振方向，以及钛酸锂滤光片的偏振方向。
通过比较这两种偏振方向的差异，我们就可以确定偏振器的透光方向。
五、实验存在的问题与改进措施本实验中存在的问题主要是：1.对于不同材质、形状的透明材料，其透光方向存在差异，需要在实验中注意选取合适的直角棱镜和平板玻璃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
俄刃 张 连 芳 物理 实验 教 程
,
,,,源自,北 京 清华 大 学 出版 社
北 京 北 京 大 学 出版 社
,
吕斯 界 段 家 低
,
,
基 础 物 理 实验 【
,
〔〕 沈 元华 陆 申龙 基 础 物理 实 验 【 」 北 京 高等 教 育 出版 社
,
。 。
。 。
年 全 国高校 非 物理 类 专 业 物 理 教育 学 术研讨 会论 文集
一
偏 振 光 实 验 的 定量 测 量
周 红 杨文明
沈 学浩
,
杨卫群
赵铁 松
上 海交 通 大 学 物理 系 上 海
摘
要
介 绍 了 定 量 研 究 线偏 振 光 通 过
,
波 片 后 出 射 光 的 偏 振 状 态 的 实验 方 法
、
同时 也 为 提 高 接 收光光 强 选 用 的 发 光二 极 管 为 发 射 角 小 波 长 较 接 近
,
的 红 色高超 亮 发 光 二 极 管 其 波 长 为
年 全 国 高校 非物 理 类 专业 物理 教育学 术研 讨会 论文 集
光源
透镜
起 偏器
检偏器 透镜
硅光 电池
接 侧量 电路
图
,
实 验装 置 示 意 图
,
由 于 测 量 到 的 硅 光 电池 短 路 电流 较小 特 别是 当光 强 变到 很 弱 时 短 路 电 流 仅 为零 点几 个
拜
,
这 就造 成 了 测 量 值 的有 效 位 数 太 少 测 量 精度 太 低 等 问题 为 提 高 测量 精 度 本 实验 采 用 了
,
、
、
,
自行 设 计 的 高 稳 定 性 的 弱 电流 测 量 电 路 由于 测量 光 路 中 使 用 的 偏振 片 使 得 消 光 比 比较 大 在
波 片 后 出射 光 的偏 振 状 态 的 实 验 方 法
实 验 装里
实 验装 置 如 图
,
、
所 示 采 用硅 光 电池 作为 测量 元 件 由 于 硅光 电池 的 短 路 电 流 与 照 度 呈 很
,
, , ,
好 的 线性 关 系 因 此 可 以 通 过 测 量硅 光 电池 的短 路 电流 得 到 接 受 光 的 相 对光 强 硅 光 电 池具 有
,
时 光 强 变 化最
,
小 说 明 出射 光 接 近 圆偏 振 光 同样 由 于 光 源 波 长 与
,
波 片 的 匹 配 问题 所 以 输 出光 是 非 常
接近 圆偏 振 光 的椭 圆 偏 振光
结束 语 总 之 与 传 统 的偏振 光 实 验 比 较 本 实 验 采 用 了 定 量 测量 的 方 法 能 使 学 生 将 观 察 和 测 量
。
时 最 大 光强 明 显 激 光器 的波 长
,
减小 且 最 大光 强 出现 的 位 置 出现 在
有
,
,
处 最 小 光 强 出现 在 一
处 最 小光 强 也 明 显 增 加 故
,
可 判 断 此 时 出 射 光 为椭 圆 偏 振 光 由 于 所选 用 的发光 二 极 管 波 长与
的 偏 差 此 波 片 对 所 选 用 的 光 来 说 不 是严 格 的 的 偏差 人 射 线 偏 振 光 的振 动 方 向 与
,
并 对 相 应 的 实验 结 果 进 行 了 分 析 同 时 也 给 出 了 选 取 光 源 及 测 量 电 路 的
理由
关键 词
偏 振 光 波 片 发光 二 极 管
引言
在有 关偏 振 光 学 的实 验 中 通 常选 用
,
激 光 器 或普 通 光 源 加 上 配 套 的滤 色 片 作 为 实
,
验 用 光 源 如果 选 用
, ,
一
。 ,
再 加人
。 波 片 调 整 波 片角度 至 光 强 输 出最 小 设 定 此 时 的
, ,
为人 射 波片 的线偏 振 光 振 动方 向与
波 片 慢 轴 或 快轴 之间 的 夹 角 实 验 时 改 变 检 偏
,
镜 的 角度 测量 相 对 应 的短 路 电 流 值即 可
实验 结果 图
。
’ ,
, ,
,
结 合 起来 加 深 对偏 振 光 的 概念 和
,
波片 特性 的 理 解 学 有 余 力 的 学 生 还 可 以进 一 步研 究 光
,
源 对 出 射 光 的 影 响 椭 圆 长 轴方 向 随 人射 光波 长 的变 化等 实 验 实 验 内容 非常 丰 富
,
参
考
文
献
【〕 邓 开 发 陈 洪 是 度芳 陈新 激 光 技 术 与 应 用【 〕 长 沙 国 防科技 大 学 出 版社 〔〕
强 太 弱 也 会 造 成 测 量 精 度 太低等 问 题 由 于 这 些 原 因 偏振 光 学 实 验 一 直 是 一 个 偏 向 于 定 性 观
察 的 实验 对 于
,
,
波 片 的研 究 一 般 仅 局 限 于 利 用 检 偏 镜 来 观 察 透 过
, 一叼
,
波 片 的 出 射 光光 强 变
,
化 并 以此 判 断 出 射 光 的 偏 振态 〔
响 硅 光 电 阻 被 安装 在 特 制 的 支架 内 其 前 部 的 遮 光 部 分起 到 了较 好 的 遮 蔽 杂 散光 的作 用
,
在 光 路 同轴 等 高 调 整 好 的基 础 上 先 将起 偏镜 和 检 偏 镜 调 整 至 相 互 垂 直 状 态 此 时 的检 偏
,
,
镜 角 度 位置 设定 为 必
波 片 所 以 最 大光 强 和 最 小
,
光 强 出 现位 置有 约
一
。
波 片慢 轴 或快 轴 方 向 夹角
口
时 光强 变化 如 同
。
,
的 时 候 但光强 最 大 和 光 强 最 小 时 的 检偏 器 的 角 度 出现 在相 对 称的 位置
,
人 射 线偏 振 光 的 振 动 方 向 与
,
波 片 慢 轴 或 快 轴 方 向夹 角
, ,
、
、
一
由 于 发光 二 极 管这 些 优 点 特别 是 光功 率 稳 定 性 高 利 用 硅 光 电池 测 量 到 的 短 路 电 流 稳 定 性 得 到 了 很 大 的提 高 为定 量 测 量 提 供 了 可 能 性 为 了 充 分 利 用 原 有 的 的光 源 配 套
,
, ,
,
,
波片 与波长 为
同时 由 于
,
波 片 的 相 延很 难做 到 准 确地 等 于 刁
,
实 际 上 较难 观 察 到 真 正 的 圆偏 现 象
,
这 样 对 于 还 没 有 学 过 偏 振 理 论知 识 的 学 生 来 说 实 验 现 象 过 于 抽 象 基 于 这 些 原 因 本 文 介 绍
了 定 量 研 究 线 偏 振光 通 过
,
激 光 器 作 为光 源 由于
,
激 光 器 输 出 功 率 随 时 间 的 变 化 有周
, ,
期 性 的变 动 也 有 随 机 的 波 动
而 测 量元 件 选 用 的 是高 灵 敏 度 的 硅 光 电 池 这 样 测 量 到 的 短
,
路 电流 就 会 有 较 大 的波动 以 至 于 无 法 正 常 进行 实 验 如 果 选 用 普 通 光 源 及 配 套 滤色 片 由 于 光
电 路设 计 时 首先 考 虑到 测 量 电 路 的 动态 范 围 要 大 同 时 为 了 降 低 噪 声 减 小 干 扰 测量 电 路 的
,
放 大倍 数 不 能 太 高 本 实 验测 量 电路 的 电 流 一 电压 转 换 系数 为
, ,
, ,
拼
,
为充 分 利 用 光 源 提 高 接 受 光 光 强 光 路 中 还 设 置 了 两 个 透 镜 同 时 为 避 免 杂 散 光 的 影
’ ,
为人 射 线 偏振 光 的振 动 方 向 与
。 , 。
波 片 慢轴 或 快 轴 之 间 的 夹 角
沪 的 变化
,
。
不 同 条件 下
和
,
相对 光 强 随 检 偏 器 角度
由图
可 以看 出
酬
眼 释 韧 米
户
一
并
一
中
图
出 射 光 光 强 随 检偏 镜角 度 的 变化
当人 射线偏 振 光 的振 动方 向与
, ,
波 片慢 轴或快 轴相 同时 即
,
口
或
一
,
由图
可 见 此 时最 小 光 强 非 常小 说 明出 射 光 的偏 振 状 态 保持 不 变 仍 然 为线 偏 振 光
年全 国 高校 非物 理 类 专 业 物 理 教 育 学术 研 讨会论 文 集
人 射线 偏振光 的 振 动方 向 与
波片慢 轴 或快 轴 方 向夹角
响 应 时间 短 敏 度 高 的 特 点 这 也 为 测量 带来 了 困 难 基 于 以 上 原 因 本 实验 选 用 了 高亮 度 发 光 二 极 管作 为 光 源 发 光二 极 管 具 有 可 靠 性 较 高 室 温 下 连 续 工 作 时 间 长 光功 率 电 流 线 性度 好
及 光 强 可 控 等 显 著 优 点 而 且 由 于 此 项 技 术 已 经 发展 得 比 较 成 熟 所 以 其 价格 非 常 便 宜 正 是
