CAD2010图层状态管理器
快速掌握CAD中的图层状态设置
快速掌握CAD中的图层状态设置CAD（Computer-Aided Design）是一种广泛应用于工程设计和绘图中的软件。
在CAD软件中，图层是一个非常重要的概念，它可以让用户管理并控制图形元素的可见性和属性。
本文将介绍如何快速掌握CAD中的图层状态设置，帮助您更高效地使用CAD软件。
在CAD软件中，图层状态设置可以帮助用户控制层级结构、颜色、线型、线宽等属性。
首先，我们需要了解如何打开图层管理器。
大多数CAD软件都提供了一个图层管理器窗口，您可以通过点击菜单栏中的“图层”选项来打开它。
一旦图层管理器窗口打开，您就可以看到已经创建的图层列表。
默认情况下，CAD软件会自动创建一些基本图层，例如“图层0”、“图层1”等。
您可以在图层管理器中创建新图层、删除图层或对图层进行重命名。
在图层管理器窗口中，您可以看到每个图层的状态设置选项。
其中，最重要的是“冻结”和“锁定”选项。
当您冻结一个图层时，该图层上的元素将不会显示在绘图中，这样可以方便地隐藏不需要的元素。
而当您锁定一个图层时，该图层上的元素将无法被编辑，这可以防止意外修改。
另一个重要的图层状态设置选项是“颜色”。
您可以为每个图层设置不同的颜色，以便更好地区分不同的元素。
例如，您可以将建筑结构的元素设置为红色，水管的元素设置为蓝色，电线的元素设置为黄色。
这样，当您在绘图中遇到问题时，可以更快地找到和修改相关图层的元素。
除了颜色，CAD软件还允许您设置不同的线型。
在图层状态设置中，您可以选择不同的线型，如实线、虚线、点线等。
通过使用不同的线型，您可以进一步区分不同元素的类型和属性。
例如，您可以使用实线表示墙壁，虚线表示门窗，点线表示电线。
此外，图层状态设置中的“线宽”选项也是非常有用的。
CAD软件提供了不同的线宽选择，例如0.25毫米、0.5毫米、1毫米等。
通过选择适当的线宽，您可以调整绘图中线条的粗细程度，使图纸更易于阅读和理解。
最后要提及的是，CAD软件中的图层状态设置可以保存为不同的图层状态集。

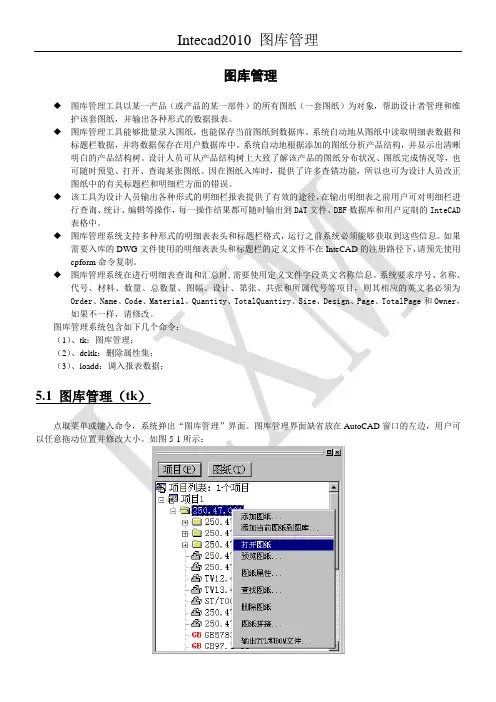

Intecad2010 图库管理
图库管理◆图库管理工具以某一产品（或产品的某一部件）的所有图纸（一套图纸）为对象，帮助设计者管理和维护该套图纸，并输出各种形式的数据报表。
◆图库管理工具能够批量录入图纸，也能保存当前图纸到数据库。
系统自动地从图纸中读取明细表数据和标题栏数据，并将数据保存在用户数据库中。
系统自动地根据添加的图纸分析产品结构，并显示出清晰明白的产品结构树。
设计人员可从产品结构树上大致了解该产品的图纸分布状况、图纸完成情况等，也可随时预览、打开、查询某张图纸。
因在图纸入库时，提供了许多查错功能，所以也可为设计人员改正图纸中的有关标题栏和明细栏方面的错误。
◆该工具为设计人员输出各种形式的明细栏报表提供了有效的途径，在输出明细表之前用户可对明细栏进行查询、统计、编辑等操作，每一操作结果都可随时输出到DAT文件、DBF数据库和用户定制的InteCAD 表格中。
◆图库管理系统支持多种形式的明细表表头和标题栏格式，运行之前系统必须能够获取到这些信息。
如果需要入库的DWG文件使用的明细表表头和标题栏的定义文件不在InteCAD的注册路径下，请预先使用cpform命令复制。
◆图库管理系统在进行明细表查询和汇总时,需要使用定义文件字段英文名称信息。
系统要求序号、名称、代号、材料、数量、总数量、图幅、设计、第张、共张和所属代号等项目，则其相应的英文名必须为Order、Name、Code、Material、Quantity、TotalQuantiry、Size、Design、Page、TotalPage和Owner，如果不一样，请修改。
图库管理系统包含如下几个命令：（1）、tk：图库管理；（2）、deltk：删除属性集；（3）、loadd：调入报表数据；5.1 图库管理（tk）点取菜单或键入命令，系统弹出“图库管理”界面。
图库管理界面缺省放在AutoCAD窗口的左边，用户可以任意拖动位置并修改大小。
如图5-1所示：图5-1 图库管理对话框1、项目菜单，如图5-2所示：图5-2 项目菜单（1）、新建项目图库管理系统以项目为单位管理文件，每一个项目管理一套图纸。
CAD教程： 中望CAD的图层状态管理器
教程： CAD 教程： 中望 CAD 的图层状态管理器 在使用 CAD 软件时，掌握一些小技巧就能帮我们提高工作的效率。
比如在建筑图或是机械图中如果能够好好利用图层状态管理器 的话，可以使用复杂的工程图，经过一个小小的步骤便可以使用阅图者能够一目了然。
下面就为大家介绍一下在中望 CAD 中，图层状 态管理器的具体使用。
首先调用图层状态管理器，在“格式”菜单下中的，或者是通过输入命令“Lman”来打开。
下图为图层状态管理器，右边的选择项，可以通过折叠按钮来展开。
图层设置包括图层特性（如颜色、线型）和图层状态（如开/关、锁定），通过新建状态来恢复特殊设定的图层特性或是图形状态。
一、一个图层状态，除了命名为“轴网和文字关闭”还可以把此图层状态的修改作下详细说明。
之后“轴网和标注关闭”这个新建的图层状态，在默认的窗口中，会把图纸中所有图层显示在里面，还可以借助左下角的把没必要的图层不在此状态中显示，只留需要更改状态或特性的图层。
如果之后图纸中添加新图层， 添加新图层，之后做修改。
在编辑完图层状态后，使用 便可以达到“轴网和文字在此状态里面不会显示，需要通过 关闭”想要的效果。
二、点击，会提示如果确定的话，当前的图层状态便会与图纸中现在的图层设 便派上用场了，不同的视口中图层特性设置各不相同，如果即 的勾选去掉即可。
图层状置相同。
如果设置多个图层状态，折叠按钮展开的将使用的“恢复”状态还是要执行“轴网和文字关闭”中的“锁定”特性，便可以把 态管理器的智能还体现在，可以“不列出外部参照的图形状态”和“关闭未在图层状态中找到的图层”。
三、每个公司或是每个项目工程的图纸肯定有固定的 dwg 模板，特定的图层。
为了节省绘图的步骤，提高绘图效率，可以利用两个功能，来导入导出已经定义过的文件或者导入中的图形状态。
四、建议“图层状态管理器”时可以配合着“视口”功能来使用，在不同的视口中使用不同的图层状态，这样不会更改到模型空 间中的所有对象的显示。
AutoCAD课后习题答案及复习重点
AutoCAD课后习题答案及复习重点1、AutoCAD 2010 根本知识复习思考题一、填空题1.AutoCAD 2010 提供了“二维草图与注释〞、“三维建模〞和“AutoCAD经典〞三个不同的工作空间供用户选择。
2.AutoCAD 2010 命令的调用方法有单击工具按钮、选择主菜单或快捷菜单、按快捷键和直接输入命令全名或其缩写四种。
3.可在绘图区中缩放显示整个图形的缩放命令为围缩放和全部缩放。
4.在线帮助功能的快捷键为F1。
2、二维绘图命令复习思考题一、填空题1.“正交〞模式开关的快捷键是F8，“对象捕捉〞模式开关的快捷键是F11。
2.多线的对式分为上对正、无对正和下对正。
3.波浪线可以使用样条曲线〔SPLINE〕命令绘制。
4.查询两点间的距离可用距离〔DIST〕命令和综合查询〔MEASUREGEOM〕命令。
3、二维编辑命令复习思考题一、填空题1.在进展夹点编辑时，通常圆有5个夹点，直线有3个夹点。
2.删除命令是ERASE或E。
3.复制命令是COPY或CO；镜像命令是MIRROR或MI。
4.偏移命令是OFFSET或O；阵列命令是ARRAY或AR。
5.移动命令是MOVE或M；旋转命令是ROTATE或RO。
6.缩放命令是SCALE或SC；拉伸命令是STRETCH或S。
7.修剪命令是TRIM或TR；延伸命令是EXTEND或EX。
8.多段线编辑命令是PEDIT或PE。
9.采用窗口选择方式时，从左到右拖动光标，指定对角点来定义矩形区域，只有完全包括在矩形窗口的对象才能被选中。
10.采用穿插选择方式选择对象时，从右向左拖动光标，指定对角点来定义矩形区域，此时，完全包括在矩形窗口以及与矩形窗口相交的对象都会被选中。
4、图案填充复习思考题一、填空题1.图案填充的命令是BHATCH或BH；进展图案填充编辑的命令是HATCHEDIT。
2.在“图案填充和渐变色〞对话框中，选择“图案填充〞选项卡，可以设置图案填充的类型和图案、角度和比例等容。
CAD2010图层状态管理器

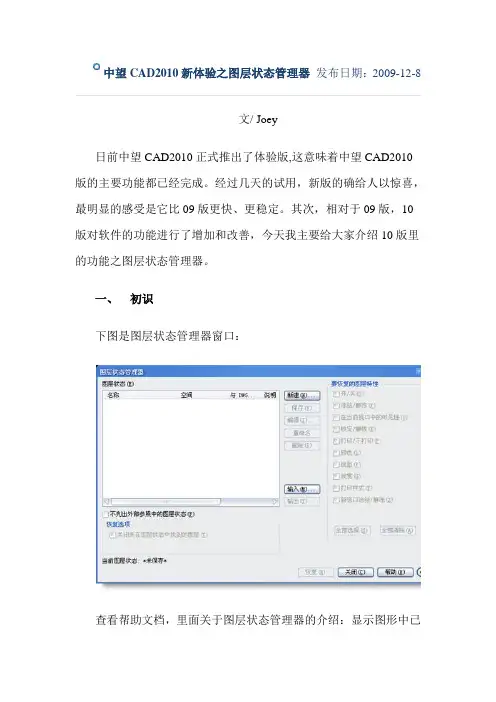

中望CAD2010新体验之图层状态管理器发布日期：2009-12-8文/ Joey日前中望CAD2010正式推出了体验版,这意味着中望CAD2010版的主要功能都已经完成。
经过几天的试用，新版的确给人以惊喜，最明显的感受是它比09版更快、更稳定。
其次，相对于09版，10版对软件的功能进行了增加和改善，今天我主要给大家介绍10版里的功能之图层状态管理器。
一、初识下图是图层状态管理器窗口：查看帮助文档，里面关于图层状态管理器的介绍：显示图形中已保存的图层状态列表。
可以新建、重命名、编辑和删除图层状态，并且可以导入和导出图层状态文件。
寥寥数语，已经将图层状态管理器的功能描述出来，至于具体的使用方法，我会逐一简单介绍。
首先可以通过以下的几种方法打开图层状态管理器：1) 命令（Layerstate或LAS）输入“Layerstate”或“LAS”命令，可以打开图层状态管理器。
2) 工具栏按钮点击对象特性工具栏里的按钮，可以打开图层状态管理器。
3) 菜单栏通过格式菜单栏里的“图层状态管理器”菜单，可以打开图层状态管理器。
4) 图层特性管理器打开图层特性管理器后，点击“状态管理器”按钮，也可以打开图层状态管理器。
下面简单介绍一下图层状态的新建和编辑。
1. 新建(N)创建新的图层状态和说明。
如下图所示：当创建了多个图层状态时，我们可以在上图的说明栏中输入简单的说明，以示区别。
.除了上面的通过“新建”功能创建图层状态，也可以用下面的方式创建：打开图层特性管理器并设置好图层的相关特性后，点击鼠标右键，弹出右键菜单，如下图：利用“保存图层状态(V)...”菜单，同样可以弹出上面的“要保存的新图层状态”窗口，保存图层状态。
2. 编辑(I)打开编辑图层状态窗口，修改选定图层的相关特性，包括开/关、冻结/解冻和锁定/解锁等。
如下图：可以在该窗口中修改选定的图层状态test所在图纸的各图层的相关特性。
注意一下上图中红框选定的功能按钮：1) 删除图层()将选定的图层从图层状态中删除。
CAD图层状态管理 控制图纸元素的显示与隐藏
CAD图层状态管理：控制图纸元素的显示与隐藏在使用CAD软件进行绘图时，我们会遇到许多不同的图层，每个图层上可能包含有不同类型的元素，比如线条、文字、尺寸标注等。
为了更好地管理和控制图纸元素的显示与隐藏，掌握CAD图层状态管理是非常重要的技巧。
在CAD软件中，图层可以类比为透明的薄纸，在绘图过程中可以叠加使用。
通过控制图层的显示与隐藏，我们可以更方便地编辑和查看图纸，提高绘图效率。
下面将介绍几种常用的CAD图层状态管理方法。
一、显示和隐藏图层1. 打开Layer属性管理器：在CAD软件中，点击【格式】-【图层】-【图层属性管理器】，或者直接使用键盘快捷键“LA”，即可打开图层属性管理器。
2. 显示图层：在图层属性管理器中，可以看到各个图层的列表。
要显示图层，只需在图层名称前面勾选对应的复选框即可。
当复选框被勾选时，该图层上的元素将会显示在图纸上。
3. 隐藏图层：同样，在图层属性管理器中，要隐藏图层，只需在图层名称前面取消对应的复选框即可。
当复选框没有被勾选时，该图层上的元素将不会显示在图纸上。
二、图层冻结和解冻1. 冻结图层：在某些情况下，我们可能需要将某个图层的元素暂时隐藏，但又不希望影响到其他图层。
这时，我们可以使用图层的冻结功能。
在图层属性管理器中，选中要冻结的图层，在右侧的“冻结”一栏中点击，即可将该图层冻结。
冻结后，该图层上的元素将不会显示在图纸上，但不会被删除。
2. 解冻图层：当我们需要重新显示被冻结的图层时，只需在图层属性管理器中，选中被冻结的图层，在右侧的“冻结”一栏中取消勾选即可解冻。
解冻后，该图层上的元素将重新显示在图纸上。
三、图层锁定和解锁1. 锁定图层：有时候我们可能需要将某个图层锁定，以防止被误操作修改。
在图层属性管理器中，选中要锁定的图层，在右侧的“锁定”一栏中勾选即可锁定该图层。
锁定后，该图层上的元素不能被编辑或删除。
2. 解锁图层：当我们需要编辑被锁定的图层时，只需在图层属性管理器中，选中被锁定的图层，在右侧的“锁定”一栏中取消勾选即可解锁。
CAD中使用图层和样式管理器的方法
CAD中使用图层和样式管理器的方法在CAD软件中，图层和样式管理器是非常重要的工具，可以帮助用户有效地管理设计图形的外观和布局。
本文将介绍如何使用图层和样式管理器来优化CAD设计的过程。
首先，我们来了解一下图层管理器。
在CAD中，图层可以看作是设计图中的不同层次，通过将设计元素分配到不同的图层上，可以更好地组织和控制设计。
以下是使用图层管理器的步骤：1. 打开CAD软件，并创建一个新的绘图文件。
2. 点击CAD界面上的“图层管理器”图标，或者输入“LA”命令来打开图层管理器。
3. 在图层管理器中，可以看到当前文件中已存在的图层。
可以添加、删除、重命名图层，也可以更改图层的颜色、线型和线宽等属性。
4. 选择要操作的图层，并点击相应的按钮来进行操作。
例如，点击“新建图层”按钮可以创建一个新的图层；点击“删除图层”按钮可以删除选定的图层。
5. 在图层管理器中，还可以设置图层的可见性和冻结状态。
通过将某些图层设置为不可见或冻结，可以更好地隔离和控制设计元素。
6. 将设计元素分配到不同的图层上。
在CAD绘图界面中，使用命令“层”或者点击工具栏上的“图层”按钮来选择当前绘图元素所在的图层。
接下来，我们来了解一下样式管理器。
样式是指CAD绘图元素的外观属性，例如线型、线宽、颜色等。
样式管理器可以帮助用户统一和管理设计元素的样式。
以下是使用样式管理器的步骤：1. 在CAD软件中创建一个新的绘图文件。
2. 点击CAD界面上的“样式管理器”图标，或者输入“ST”命令来打开样式管理器。
3. 在样式管理器中，可以看到当前文件中已存在的样式。
可以添加、删除、重命名样式，也可以更改样式的属性，如线宽、线型和颜色等。
4. 选择要操作的样式，并点击相应的按钮来进行操作。
例如，点击“新建样式”按钮可以创建一个新的样式；点击“删除样式”按钮可以删除选定的样式。
5. 在样式管理器中，还可以设置样式的默认属性。
在设计过程中，只需选择所需的样式，即可将其应用于相应的设计元素上。
CAD图层状态与显示控制教程
CAD图层状态与显示控制教程CAD（计算机辅助设计）软件是现代设计领域的重要工具，广泛应用于建筑、机械、电子等行业。
其中，图层是CAD软件中重要的组成部分，用于对绘图元素进行分类，方便设计过程中的编辑、管理和显示。
在CAD软件中，图层可以理解为一个透明的薄片，在这个薄片上绘制不同的元素。
这样，我们可以通过调整图层的状态和显示控制，达到更好的设计效果。
下面是关于CAD图层状态与显示控制的几个教程和使用技巧。
1. 创建和管理图层：首先，我们需要创建图层。
在CAD软件中，可以通过“图层管理器”来管理图层。
通过点击“图层管理器”窗口中的“新建图层”按钮，可以创建新的图层。
在创建图层时，可以设置图层的名称、颜色、线型等属性。
2. 设置图层状态：在CAD软件中，图层状态可以分为图层的可见性和锁定状态。
通过图层管理器窗口中的勾选框，可以方便地控制图层的可见性。
勾选框选中表示该图层可见，反之则不可见。
图层的锁定状态可以通过点击图层管理器窗口中的锁定图标来设置。
锁定状态下的图层无法编辑，但可以查看。
3. 图层的显示控制：CAD软件提供了多种方法来控制图层的显示效果，以满足特定的设计需求。
以下是几种常用的图层显示控制技巧：(1) 打开/关闭图层：在图层管理器窗口中，通过勾选框的选中状态来打开或关闭图层的显示。
关闭图层后，绘图元素将不会显示在设计区域。
(2) 缩放显示：通过缩放命令（命令：ZOOM）可以调整绘图区域的显示大小，以便更清晰地查看设计元素。
(3) 图层冻结：通过冻结图层（命令：LAYFRZ）可以暂时隐藏某些图层，以减少设计区域的混乱。
冻结的图层不会被显示，但仍然可以编辑和管理。
(4) 图层渐隐：CAD软件提供了渐隐效果，使得图层的透明度可以调整。
通过图层管理器窗口中的渐隐控制滑块，可以调整图层的透明度，实现更好的显示效果。
4. 图层的属性管理：除了基本的图层状态和显示控制，CAD软件还提供了图层的属性管理功能。
CAD中的图层管理和属性设置方法
CAD中的图层管理和属性设置方法在CAD软件中，图层管理和属性设置是非常重要的工作，它们能够帮助我们更好地组织和控制绘图过程中的各个元素。
本文将为大家介绍一些CAD中图层管理和属性设置的方法和技巧。
首先，我们来了解一下CAD中的图层管理。
图层管理是指对绘图中的各个元素进行分类和控制的过程。
通过图层管理，我们可以将绘图中的不同元素分别放置在不同的图层上，以便更好地控制和编辑它们。
在CAD中，我们可以通过以下几个步骤来进行图层的管理：1. 创建图层：打开CAD软件后，点击图层管理器，选择新建图层，然后输入图层名称和颜色等属性信息，最后点击确定。
2. 设置图层属性：通过双击图层管理器中的图层，我们可以对图层进行属性设置，包括线型、线宽、可见性等。
根据绘图的需要，我们可以灵活地调整这些属性。
3. 管理图层显示：通过图层管理器中的可见性选项，我们可以选择显示或隐藏不同的图层。
这样可以方便我们查看和编辑特定图层上的元素。
此外，CAD中还有一些其他的图层管理技巧，例如图层的冻结和锁定功能。
冻结图层意味着该图层上的元素将被隐藏，而锁定图层则是指该图层上的元素不能被编辑。
这些功能能够更好地帮助我们在绘图过程中进行控制和管理。
接下来，我们来了解一下CAD中的属性设置方法。
属性设置是指对绘图中的元素进行属性赋值的过程，包括颜色、线型、线宽等。
在CAD中，我们可以通过以下几个步骤来进行属性设置：1. 选择对象：首先，我们需要选择要设置属性的对象。
可以通过鼠标单击或框选的方式来选择。
2. 打开属性编辑器：在CAD界面上方的属性编辑器中，我们可以看到对象的属性列表。
3. 设置属性值：通过属性编辑器，我们可以设置对象的各种属性值，例如颜色、线型、线宽等。
可以通过下拉菜单或手动输入数值来设置。
4. 应用属性：设置完属性值后，我们点击应用或确定按钮，即可将属性值应用到所选择的对象上。
值得注意的是，在进行属性设置时，我们可以使用属性赋值工具。
如何查看使用CAD图层管理器
如何查看使用CAD图层管理器在CAD的图层面板中会看到有很多选项和命令，这些都是在图层特性管理器中。
其实这个也不算太难，下面就让小编告诉你如何查看使用CAD图层管理器的方法，一起学习吧。
查看使用CAD图层管理器的方法要查看图形的组织方式，请使用 LAYER 命令来打开图层特性管理器。
您可以在命令窗口中输入LAYER 或LA，也可以单击功能区中的“图层特性”工具。
下面是在此图形中显示的图层特性管理器。
如图所示，图层10 WALLS 是当前图层。
所有新对象都将自动放置在该图层上。
在图层列表中，图层10 WALLS 旁边的绿色勾选标记确认它是当前图层。
在标签为“打开”的列中，请注意，两个图层的灯泡图标都是暗的。
已关闭这些图层以隐藏楼层平面中的门和电线。
请注意，每个图层名都以两位数的数字开始。
此惯例使用户可以轻松控制图层的顺序，因为它们不依照字母排序。
提示：对于复杂图形，可能要考虑更复杂的图层命名标准。
例如，图层名可以以3 位数开始，后跟命名代码，该代码包含建筑中的多个楼层、项目编号、测量设置和特性数据等。
以下是图层特性管理器中最常用的图层设置。
单击图标以启用和禁用设置。
关闭图层。
在您工作时，请关闭图层以降低图形的视觉复杂程度。
冻结图层。
您可以冻结暂时不需要访问的图层。
冻结图层类似于将其关闭，但会在特大图形中提高性能。
锁定图层。
若要防止意外更改这些图层上的对象，请锁定图层。
另外，锁定图层上的对象显示为淡入，这有助于降低图形的视觉复杂程度，但仍可以使您模糊地查看对象。
设置默认特性。
您可以设置每个图层的默认特性，包括颜色、线型、线宽和透明度。
创建的新对象将使用这些属性，除非您替代它们。
稍后将在本主题中阐述替代图层特性。
如何使用CAD实现图层管理
如何使用CAD实现图层管理CAD（计算机辅助设计）软件是一种广泛用于制图、建模和设计的工具。
在CAD中，图层管理是一个重要的功能，它可以帮助用户更好地控制绘图元素的可见性和可编辑性。
本文将介绍使用CAD软件实现图层管理的技巧和步骤。
首先，我们需要了解CAD中的图层是什么。
图层是CAD中用于组织和控制绘图元素的层级结构。
每个图层可以包含不同类型的对象，例如线条、文字、多边形等。
通过对图层进行管理，我们可以轻松地控制绘图元素的显示和隐藏，进行图层的编辑和调整。
为了开始图层管理，我们需要打开CAD软件并创建一个新的绘图。
在打开绘图界面后，我们可以看到屏幕上的默认图层，通常称为“0层”或“默认层”。
默认层上的所有绘图元素都会被显示出来。
接下来，我们可以通过创建新的图层来更好地管理绘图元素。
要创建新的图层，可以通过以下步骤进行操作：1. 在CAD界面的工具栏中找到“图层管理器”按钮，并点击打开。
2. 在图层管理器窗口中，找到并选择“新建图层”按钮。
在弹出的对话框中，可以填写图层的名称和属性，如颜色、线型和线宽等。
通过这些属性，我们可以对图层进行标识和分类。
3. 创建完毕后，我们可以在图层管理器中看到新建的图层，并可以根据需要进行编辑和调整。
在图层管理器中，我们可以执行以下操作以更好地管理图层：1. 显示和隐藏图层：通过勾选和取消勾选图层前面的复选框，我们可以轻松地显示或隐藏特定的图层。
这对于在复杂的绘图中减少干扰非常有用。
2. 设置图层的显示顺序：通过调整图层的顺序，我们可以控制绘图元素的显示层级。
在图层管理器中，可以通过上下箭头按钮将图层移动到所需的位置。
3. 修改图层属性：在图层管理器中，我们可以修改图层的属性，例如线型、颜色和线宽等。
这使得我们可以根据需要对图层进行自定义和调整。
此外，CAD还提供了其他一些图层管理的高级功能，如图层过滤和图层冻结。
图层过滤功能可以帮助我们快速过滤和查找特定类型的绘图元素。
CAD的图层状态管理器的作用
CAD的图层状态管理器的作用
如果在操作图纸时要经常开关、冻结或锁定相同的图层，我们可以将设置好的图层状态利用“图层状态管理器”保存下来，这样下次就不必重复设置了，直接切换图层状态即可。
设置好的图层状态不仅可以在当前图纸中使用，还可以保存后在图层设置相同的其他图纸中使用。
一、设置图层状态
设置图层状态的方法有两种，一种是在图层管理器的图层列表中鼠标右键，在右键菜单中选择“保存图层状态”，给图层状态起一个名字，如果必要的话加上说明，然后点“确定”按钮即可。
第二种是在图层特性管理器中单击“图层状态管理器”按钮或ALT+S，就可以弹出
下
图所示的对话框。
在对话框中单击“新建”按钮就可以新建一个图层状态，点“编辑”按钮可以打开图层列表并设置各图层的状态。
二、恢复图层状态
当我们将几种常用的图层状态设置好后，利用图层状态管理器可以切换图层状态，切换方法非常简单，按“图层状态管理器”按钮、ALT+S 或在图层列表的右键菜单中选择“恢复图层状态”，打开图层状态管理器，然后在列表中选择一种图层状态后单击对话框底部的“恢复”按钮接口。
三、输入和输出图层状态
不同行业或单位图纸都是类似的，也就是图层相同，所做的操作也类
似，在一张图纸中设置好的图层状态可以适用于其他图纸，为了避免重复进行设置，CAD提供了输出和输入图层状态的功能。
在图层状态管理器对话框中选择一个图层状态，然后单击“输出”按钮，即可
将
此图层状态保存为*.las文件，点“输入”按钮就可以输入*.las\*.dwg\*.dwg\*.dwt这些文件中保存的图层状态。
以上技巧适合于AutoCAD、浩辰CAD等通用的CAD软件。
CAD如何使用图层管理器如何打开图层管理器
CAD如何使用图层管理器如何打开图层管理器CAD使用图层管理器的方法
设计师使用CAD软件进行绘图或修改编辑过程中，虽然只需用到其中一小部分的图层内容，但全部图层在打开图纸时却自动开启，最终导致程序运行缓慢，甚至出现CAD软件卡死情况，严重影响了工作效率。
有什么办法能够快速控制图层的状态和关闭不必要的图层的显示中望CAD+2022提供了图层状态管理器，设计师按照要求设定好后就能随心所欲的控制图纸中图层的变化。
步骤一：打开图层特性管理器，它位于“格式”菜单下的ET扩展工具-图层工具下面。
在中望CAD+2022“图层特性管理器”对话框中，可以看到每个图层都包含名称、开/关、冻结/解冻、锁定/解锁、颜色、线性、线宽及打印样式等特性，设计师可以根据需要对图层特性进行修改。
步骤二：点击对话面板左上角第三个图标，选择图层状态管理器。
步骤三：点击“新建”创建新的图层状态，在弹窗的对话框中输入状态名及说明内容，点击确定。
步骤四：编辑图层状态，设置完成后点击“确定”即可。
通过以上几个简单的操作设置之后，设计师就可以在图层状态管理器中调节所需的部分图层的显示。
现在，每个设计或者是各个工程的图纸几乎都会有固定的dwg模板，特定的图层。
因此，设计师可以通过中望CAD+2022图层状态器的输入或
输出两个功能，来导入导出已经定义过的图层状态管理器文件或者图形状态，从而简化了绘图的步骤，提高设计效率。
CAD的图层显示和图层管理技巧
CAD的图层显示和图层管理技巧CAD软件是工程和设计领域经常使用的一种计算机辅助设计工具。
在CAD软件中，图层显示和图层管理是非常重要的功能。
通过合理使用图层功能，可以更好地组织和管理绘图元素，提高绘图效率和准确性。
下面将介绍CAD的图层显示和图层管理的一些技巧。
首先是图层显示技巧。
在CAD中，可以通过控制图层的可见性来管理绘图元素的显示。
在绘图过程中，可以根据需要选择显示或隐藏某些图层，从而使绘图更加清晰和易于理解。
1. 使用图层管理器：图层管理器是CAD中管理图层的主要工具。
通过打开图层管理器，可以查看所有可用的图层，并对图层进行设置和调整。
可以通过勾选或取消勾选图层前面的眼睛图标来控制图层的可见性。
2. 设置图层状态：在图层管理器中，可以对每个图层进行状态设置，如可见、冻结、锁定等。
冻结图层表示该图层的内容不会显示在绘图中，但可以在后期解冻后重新显示。
锁定图层表示该图层的内容无法编辑或更改。
3. 使用图层界限：如果绘图中有很多图层并且难以辨认，可以使用图层界限功能来辅助显示。
通过在图层管理器中选中某个图层并右键单击，然后选择“图层命令”中的“显示边界”，可以在绘图界面中显示出该图层的边界框，从而更清楚地观察和调整图层内容。
其次是图层管理技巧。
良好的图层管理可以帮助人们更清晰地组织和管理CAD绘图中的各个元素。
以下是一些图层管理的技巧：1. 设定图层命名规范：在开始绘图之前，最好制定一套图层命名规范。
例如，可以将CAD绘图中的主要元素划分到不同的图层，如建筑物、道路、水系等，并给每个图层设置有意义的名称，这样可以更方便地识别和管理各个图层。
2. 使用图层组：对于复杂的CAD绘图，可以使用图层组来更好地组织图层。
通过将相关的图层放在同一个图层组中，可以更方便地控制这些图层的可见性和状态。
3. 指定图层颜色和线型：在图层管理器中可以为每个图层指定特定的颜色和线型。
这些设置将应用于该图层上的所有图形元素。
CAD中的图层状态和显示设置方法
CAD中的图层状态和显示设置方法在使用CAD软件时，熟悉图层状态和显示设置的方法非常重要。
图层是CAD软件中的一种管理工具，用于控制和组织绘图元素，包括线条、文字、块等。
本文将介绍CAD中的图层状态和显示设置方法，帮助读者更好地使用CAD软件。
首先，我们来了解一下CAD中的图层状态。
在CAD软件中，每个图层都有自己的状态，包括是否可见、是否可编辑、是否锁定等。
通过调整图层状态，可以选择显示或隐藏特定的图层内容，并限制对其的编辑。
图层状态可以在图层管理器中进行设置。
图层管理器是CAD软件中一个用于管理图层的工具，通过它可以对图层状态进行调整。
打开图层管理器的方法是在主菜单中选择“格式”>“图层”，或者按下快捷键“Ctrl + L”。
在图层管理器中，可以看到所有图层的列表，包括每个图层的名称、颜色、线型等属性。
要调整图层的可见性，只需在图层管理器中点击对应图层名称前的“V”图标。
点击后，图层将变为可见状态，图层中的对象将显示在绘图区域中。
如果要隐藏某个图层，再次点击“V”图标即可。
要调整图层的编辑状态，可以通过在图层管理器中点击对应图层名称前的“E”图标来实现。
点击后，图层将变为可编辑状态，您可以对其中的对象进行编辑和修改。
如果要锁定某个图层以防止误操作，再次点击“E”图标即可。
除了图层状态，CAD软件还提供了一些显示设置选项，可以对绘图区域中的显示效果进行调整。
在CAD软件中，可以通过主菜单中的“视图”>“显示”来打开显示设置对话框。
在显示设置对话框中，有许多选项可供调整。
例如，您可以选择是否显示坐标轴和网格线，是否显示视图界限和边界框等。
通过调整这些选项，可以根据自己的需要来优化绘图区域的显示效果。
另外，显示设置对话框中还提供了一些其他选项，例如线框、快速模式等。
线框模式是CAD软件中的一种显示模式，可以使绘图区域以简单的线框方式呈现。
在线框模式下，对象将以灰色或黑色的实线显示，可以提高绘图的显示速度。
CAD绘图技巧 如何使用图层管理功能
CAD绘图技巧：如何使用图层管理功能图层管理是在CAD软件中非常重要的一个功能，它能够帮助我们更好地组织和管理绘图元素，提高我们的绘图效率。
本文将介绍CAD 软件中图层管理的基本操作和一些实用技巧。
首先，让我们了解什么是图层。
图层是CAD软件中一个重要的概念，它可以理解为在绘图中不同元素的分组。
比如，在绘制一个建筑平面图时，我们可以将墙体、窗户、门等元素分别放置在不同的图层中，这样可以方便我们在后续的编辑过程中对各个元素进行独立的控制。
在CAD软件中，图层管理功能通常位于工具栏或者菜单栏中的图层面板中。
打开图层面板，我们可以看到各个图层以及它们的一些属性设置。
通过勾选和取消勾选图层前面的复选框，我们可以控制图层的可见性。
当我们需要编辑某个特定图层中的元素时，可以选中该图层并锁定其他图层，这样可以避免不必要的操作。
图层面板中还有一些其他的图层属性设置，比如颜色、线型和线宽等。
通过调整这些属性，我们可以对绘图元素进行进一步的控制和美化。
另外，CAD软件中通常还有图层的叠置顺序设置，这会影响到不同图层中元素的相对显示优先级。
在绘制复杂图纸时，合理设置图层的叠置顺序可以使绘图更加清晰易读。
除了基本的图层管理功能，CAD软件还提供了一些高级的图层操作技巧。
比如，我们可以使用图层过滤器来选择性地显示某些图层中的元素，这对于复杂图纸中的元素查找和编辑非常有帮助。
另外，CAD软件还支持图层的复制和导入功能，这可以方便我们将一个图层的设置应用到其他图层中，减少重复操作的时间和精力。
除了基本的图层管理功能，CAD软件还提供了一些其他的实用技巧。
例如，使用快捷键或命令行的方式可以更快速地切换不同的图层，这对于频繁切换图层的操作更加高效。
另外，CAD软件还支持图层的冻结和解冻功能，通过冻结某个图层，我们可以暂时隐藏该图层中的元素，以便于更好地查看和编辑其他图层中的元素。
最后，一个好的图层管理习惯可以提高我们的工作效率和绘图质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中望CAD2010新体验之图层状态管理器发布日期：2009-12-8
文/ Joey
日前中望CAD2010正式推出了体验版,这意味着中望CAD2010
版的主要功能都已经完成。
经过几天的试用，新版的确给人以惊喜，最明显的感受是它比09版更快、更稳定。
其次，相对于09版，10版对软件的功能进行了增加和改善，今天我主要给大家介绍10版里的功能之图层状态管理器。
一、初识
下图是图层状态管理器窗口：
查看帮助文档，里面关于图层状态管理器的介绍：显示图形中已
保存的图层状态列表。
可以新建、重命名、编辑和删除图层状态，并且可以导入和导出图层状态文件。
寥寥数语，已经将图层状态管理器的功能描述出来，至于具体的使用方法，我会逐一简单介绍。
首先可以通过以下的几种方法打开图层状态管理器：
1) 命令（Layerstate或LAS）
输入“Layerstate”或“LAS”命令，可以打开图层状态管理器。
2) 工具栏按钮
点击对象特性工具栏里的按钮，可以打开图层状态管理器。
3) 菜单栏
通过格式菜单栏里的“图层状态管理器”菜单，可以打开图层状态管理器。
4) 图层特性管理器
打开图层特性管理器后，点击“状态管理器”按钮，也可以打开图层状态管理器。
下面简单介绍一下图层状态的新建和编辑。
1. 新建(N)
创建新的图层状态和说明。
如下图所示：
当创建了多个图层状态时，我们可以在上图的说明栏中输入简单的说明，以示区别。
.除了上面的通过“新建”功能创建图层状态，也可以用下面的方式创建：
打开图层特性管理器并设置好图层的相关特性后，点击鼠标右键，弹出右键菜单，如下图：
利用“保存图层状态(V)...”菜单，同样可以弹出上面的“要保存的
新图层状态”窗口，保存图层状态。
2. 编辑(I)
打开编辑图层状态窗口，修改选定图层的相关特性，包括开/关、冻结/解冻和锁定/解
锁等。
如下图：
可以在该窗口中修改选定的图层状态test所在图纸的各图层的相关特性。
注意一下上图中红框选定的功能按钮：
1) 删除图层()
将选定的图层从图层状态中删除。
选中上图中的窗户图层、门图层和楼梯图层，然后点击按钮，窗户、门和楼梯这3个图层被删
除。
也就是说，图层状态test中将不包含窗户、门和楼梯这3个图层。
2) 添加图层()
结合删除图层，很容易得出添加图层的功能就是添加从图层状态test中删除的窗户、门和楼梯这3个图层。
可以将需要添加的图层选中，点击“确定”即可。
二、认知
在实际的绘图过程中，会新建很多图层，如标注层、图框层、文字层等等。
有时候为了方便编辑或在不同的打印需求情况下，需要关闭或不打印暂时不用的图层。
一个很简单的办法：在图层特性管理器中设置相应的特性，这很容易理解，但是如果图层很多，有几十个甚至上百个，在图层特性管理器里一项项设置的话，这种反复重复操作就非常麻烦了。
这种情况下，我们就可以利用图层状态管理器。
下图是一个户型图设计图纸：
它包含以下的55个图层：
假设现在不需要显示楼梯层、家具层、卫生洁具层和家具布置层，不打印标注层。
那么我们可以在图层特性管理器中将相关图层的特性设置，再利用“保存图层状态”功能，将当前各图层的状态保存为AAA。
当然也可以直接在图层状态管理器中新建并编辑。
结果如下：
如果不需要显示门层、门窗层和面积层，锁定家具层时，同理，可以根据上面的方法，
将图层特性设置完毕后，保存图层状态为BBB，如下：
可能大家会注意到上图红框处的“与DWG相同”这一栏，这个“与DWG相同”究竟代表什么意思呢。
经过试验，这里的“与DWG相同”是：若在图层特性管理器中所有图层的特性与某个图层状态中对应的图层特性一致，那么该图层状态的“与DWG相同”栏将显示“是”。
反之，显示“否”。
简单点说：“与DWG相同”栏显示为“是”，表示该图层状态已激活；“与DWG相同”栏显示为“否”，表示该图层状态未激活。
这样很容易理解了，上图中的图层状态BBB已激活，图层状态AAA未激活。
这又引申出一个疑问：如何才能激活图层状态AAA呢。
我们可以通过“恢复”功能来实现。
同样的，如果用户改变了图层的显
示等状态，也可以通过“恢复”功能恢复以前保存的图层设置。
1. 恢复图层状态
我们可以通过图层特性管理器右键菜单中的“恢复图层状态(R)...”菜单，如下图：
或者通过文首的4种方法，打开图层状态管理器，选中需要恢复的图层状态后，直接双击或点击“恢复”按钮。
这里需要注意一点的是：恢复可以是全部图层特性恢复，也可以选中下图红框内的部分特性进行恢复。
上面所说的都是针对一张图纸，我们也可以利用图层状态管理器，将已绘制的图的图层状态利用前面所说的“输出”功能保存为一个.las备份文件，将来在新图中可以快速调入，免去了设置各种图层特性的麻烦。
例如，已经绘制了一个建筑图方案，设置了轴线、柱、墙、门窗、台阶、楼梯、阳台、文字、标注等9个图层，加上0 图层共10个图层的特性。
这时就可以利用“输出”功能将图层状态输出成文件形式保存下来，以作备用。
介绍到这里，相信大家应该已经对图层状态管理器有了比较深刻的了解，图层状态管理器利用得好的话，可以对设计师绘制图纸，特别是那种图层很多的图纸有很大的帮助。
