第一章 腐蚀原理 腐蚀原理
1.1 腐蚀是什么？
腐蚀的定义：腐蚀是金属与周围介质发生化学、电化学反应导致金属破坏 的过程。
按照腐蚀原理可分为：
化学腐蚀 定义：指金属表面与非电解质直接发生纯化学作用而引起的破坏。 根据介质的不同它又可分为： （1）.气体腐蚀 （2）.在非电解质溶液中的腐蚀
电化学腐蚀： 定义：指金属表面与电解质因发生电化学反应而引起的破坏。
优点：
1) 一次投资费用偏低，且在运行过程 Nhomakorabea基本上不需要支付维 护费用；
2) 保护电流的利用率较高，不会产生过保护； 3) 对邻近的地下金属设施无干扰影响，适用于厂区和无电源
的长输管道，以及小规模的分散管道保护； 4) 具有接地和保护兼顾的作用； 5) 施工技术简单，平时不需要特殊专业维护管理。
缺点：
2.4 评定阴极保护效果的方法
1. 最小保护电位 为使金属腐蚀停止进行，金属经阴极极化后所必须达到的绝 对值最小的负电位值，称之为最小保护电位。
美国NACE标准： （1） 施加阴极保护时被保护结构物的负电位至少达到 －0.85V或更负(相对饱和硫酸铜参比电极)
2 最大保护电位
阴极保护电位越负，保护效果就越好，单点保护范围 也就越广。但是过负的电位将使被保护金属构件防腐层与管 道金属间的结合力遭到破坏，产生阴极剥离，甚至氢脆。
阴极保护原理讲义PPT课件
在有些情况下，在断开电源0.2-0.5秒内测量断电电位， 待结构去极化后（24或48小时后）再测量结构电位（自然 电位），其差值应不小于100mV。也可以用通电电位（极 化后）减去瞬时通电电位来计算极化电位。
3、最大保护电位的限制应根据覆盖层及环境确定， 以不损坏覆盖层的粘结力为准，一般瞬时断电电位不得 低于－1.10VCSE。
阴极保护原理讲义
第一章 绪 论 第二章 阴极保护基本原理 第三章 阴极保护主要参数 第四章 阴极保护准则 第五章 牺牲阳极保护阳极材料 第六章 外加电流阴极保护阳极材料 第七章 辅助阳极的选择 第八章 恒电位仪操作规定 第九章 阴极保护参数的测量 第十章 阴极保护的运行管理 第十一章 阴极保护中的几个屏蔽问题 第十二章 阴极保护站常见故障处理
二、参比电极
为了对各种金属的电极电位进行比较，必须有一个公共的 参比电极。
饱和硫酸铜参比电极电极，其电极电位具有良好的重复性 和稳定性，构造简单，在阴极保护领域中得到广泛采用。
土壤中或浸水钢铁结构最小阴极保护电位（V）
被保护结构 钢铁（土壤或水中）
相对于不同参比电极的电位
饱和硫酸铜 参比电 极
氯化银 参比电极
高硅铸铁阳极：适用于各种环境介质如海水、淡水、咸 水、土壤中。当阳极电流通过时，在其表面会发生氧化， 形成一层薄的SiO2多孔保护膜，极耐酸，可阻止基体材 料的腐蚀，降低阳极的溶解速率，具有良好的导电性能。 除用于焦碳地床中以外，高硅铸铁阳极有时也可直接埋 在低电阻率土壤中。 高硅铸铁硬度很高，耐磨蚀和冲 刷作用，但不易机械加工，只能铸造成型，另外脆性大， 搬运和安装时易损坏。
由于此时没有外加电流从介质中流向被保护结构，所测电 道脱离，即，阴极剥离，不仅使防腐层失效，而且电能大量消耗，还可导致金属材料产生氢脆进而发生氢脆断裂。
阴极保护的原理
阴极保护的原理1阴极保护的原理就是用外电流实现阴极极化，使局部电池的阴极区域达到其阳极开路电位，表面变成等电位腐蚀电流不再流动。
极化（polarizing）:由于净电流的流入或流出而在电极上引起的电位变化称为极化。
电位的变化方向总是反抗平衡的移动，也就是说反抗电流的流动。
阴极电位向负的方向偏离，阳极电位向正的方向偏离，使得阴极和阳极之间的电位差减小，如果电池的电阻不发生变化，电动势的减小会使电流减弱。
极化原理示意图（略）3阴极保护的工程标准阴极保护标准：当腐蚀下降到工程上可予忽略的微小腐蚀量时，阴极保护就实现了。
通常，腐蚀速度为0.01mm/年时就可认为达到了理想的阴极保护。
根据DIN30676的规定，相应的阴极极化电位为钢/中性电解液（透气的土壤和地表水）-0.85v（这个电位对应与铁的电位铁稳定区）。
对铁材料没有最大保护电位的限制，但是实际上使用超过需要量的电流并没有好处，除增加电能和辅助阳极材料的消耗外，还可能对一些两性金属或对涂层有损害（析氢），贝克曼阴保手册推荐最大保护电位采用-1.15v。
4 陕京二线阴极保护的主要方法：阴极保护可以通过牺牲阳极（Galvanic Anodes）和外加电流（强制电流Impressed current）两中形式实现，原理一致区别在于阳极产物（MgC12\HC1）4.1牺牲阳极阴极保护两种金属相接触而产生的腐蚀电池。
在这种腐蚀电池中一种金属比另一种金属活泼而发生腐蚀。
在牺牲阳极的阴极保护技术中，就是有意识地运用这种作用建立足够强的异种金属腐蚀电池来抵消通常存在于管道表面的腐蚀电池。
这是通过一种十分活泼的金属与管道相连接来实现的。
这种金属将发生腐蚀并由此向管道提供电流。
在牺牲阳极阴极保护的情形下，阴极保护并没有减少腐蚀，它其实只是将所保护的结构的腐蚀转移到了牺牲阳极上面。
在一般情况下，牺牲阳极提供的电流是有限的。
所以，牺牲阳极阴极保护一般都用在保护所需电流较小的情况下。
阴极保护路线施工示意图
股
份
有
限
锌接地电池 公
安装图
司
防爆接线箱
测试线W-1KV/1×16mm² 铝热焊点
审核 比例
设计 吴 鹏 波 校对
长
园
长
通 日期 图号
新
材
料
股
份
有
锌接地电池 限
安装图
公
司
燃气管线
1500
-2-/2
电缆W-1KV/1×10mm² 双锌接地电池
防爆接线箱
1500
4″镀锌管
混凝土 500×400×400
400
铝热焊点
1
1300
750 500
1,2 绝缘法兰外侧测试线 W-1KV/1×6mm² 3 锌接地电池引线 W-1KV/1×10mm² 4 锌接地电池引线 W-1KV/1×10mm² 5,6 绝缘法兰内侧测试引线 W-1KV/1V×6mm²
地表
6 500 750
燃气管线
绝缘接头
说明： 1.途中尺寸以毫米计。 2.在测试绝缘接头两旁管道电位时，
需要断开锌接地电池的连接线。
电缆W-1KV/1×10mm² 双锌接地电池
-1-/2
审核 设计
吴
鹏
波
比例 校对 长 园
长
通
新
日期 图号 材 料

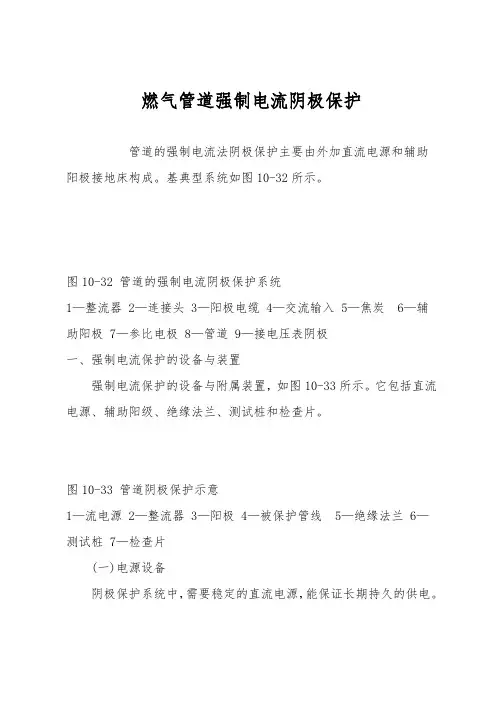

燃气管道强制电流阴极保护
燃气管道强制电流阴极保护管道的强制电流法阴极保护主要由外加直流电源和辅助阳极接地床构成。
基典型系统如图10-32所示。
图10-32 管道的强制电流阴极保护系统1—整流器 2—连接头 3—阳极电缆 4—交流输入 5—焦炭6—辅助阳极 7—参比电极 8—管道 9—接电压表阴极一、强制电流保护的设备与装置强制电流保护的设备与附属装置，如图10-33所示。
它包括直流电源、辅助阳级、绝缘法兰、测试桩和检查片。
图10-33 管道阴极保护示意1—流电源 2—整流器 3—阳极 4—被保护管线5—绝缘法兰 6—测试桩 7—检查片(一)电源设备阴极保护系统中，需要稳定的直流电源，能保证长期持久的供电。
阴极保护电源是阴极保护的重要设施，低电压、大电流是其特点。
一般状况下应优先合计市电，或各类站、场稳定可靠的交流电源。
当使用农用电时，必须装有备用电源或不间断供电的专门设备。
关于无市电地区，强制电流阴极保护电源还可以选择太阳能电池、高容量蓄电池、无人管理的密闭循环发电机组等。
这些电源设备都应具备；输出电压、电流可调；可长期连续供电，可靠性高；寿命长；易于修理保养；对环境适应性强；具有过载、防雷、故障保护装置。
1.整流器的类型整流器是一种将交流电转变为直流电的装置。
它结构简单，易于安装，无转动元件，操作维护都方便。
自然空冷式整流器元件的选择取决于所需性能及四周温度和天气的影响。
目前常用的整流元件特性如表10-52所示。
表10-52 整流二极管的特征℃Ω·cm2110041硒整流器仅同意有相当低的电流，因此所需空间大，仍常常在阴极保护装置里使用是因为它经得住足够的工作温度，对过载和过压不敏感。
在交流线路里快速熔断保险丝和直流输出端的慢速熔断丝足以应付过载状况。
锗整流元件不能用于阴极保护，因为它只能制成低功率的二极管。
有时，将二极管装在杂散电流导体上以切断反向电流，但很显然，在过载时易在两个方向上导通。
硅整流元件是阴极保护整流设备中最常用的。
阴极保护
阴极保护原理对被保护金属施加负电流，通过阴极极化使其电极电位负移至金属的平稳电位，从而抑阻金属腐蚀的保护方法称为阴极保护。
在金属表面上的阳极反应和阴极反应都有自己的平衡点，为了达到完全的阴极保护，必须使整个金属的电位降低到最活泼点的平衡电位。
设金属表面阳极电位和阴极电位分别为Ea和Ec，金属腐蚀过程由于极化作用，阳极和阴极的电位都接近于交点S所对应的电位Ecorr （自然腐蚀电位），这时的腐蚀电流为Icorr。
如果进行阴极极化，电位将从向更负的方向移动，阳极反应曲线EcS从S向C 点方向延长，当电位极化到E1时，所需的极化电流为I1，相当于AC线段，其中BC线段这部分是外加的，AB线段这部分电流是阳极反应所提供的电流，此时金属尚未腐蚀。
如果使金属阴极极化到更负的电位，例如达到Ea，这时由于金属表面各个区域的电位都等于Ea，腐蚀电流为零，金属达到了完全保护，此时外加电流Iapp1即为完全保护所需电流。
根据提供阴极极化电流的方式不同，阴极保护又分为牺牲阳极阴极保护法和外加电流阴极保护法两种。
阴极保护是一种控制金属电化学腐蚀的保护方法。
在阴极保护系统构成的电池中，氧化反应集中发生在阳极上，从而抑阻了作为阴极的被保护金属上的腐蚀。
阴极保护是一种基于电化学腐蚀原理而发展的一种电化学保护技术。
可从电极反应、极化曲线和极化图以及电位-pH图等诸方面理解阴极保护原理。
图1 阴极保护原理的极化曲线说明:铁在中性水溶液中的实验极化曲线(实线)和真实极化曲线(虚线)以及镁的阳极极化曲线示意图电极反应方面任意两种金属/合金的组合，都可构成电化学电池；低电位者为电池的阳极，主要发生氧化反应；高电位者为阴极，主要发生还原反应。
由于阳极和阴极之间存在着电位差，外部电连接的阳极和阴极之间将有电流流过电池，从而加速了阳极的腐蚀，同时抑阻阴极的腐蚀，使阴极金属获得阴极保护。
极化曲线和极化图方面根据混合电位理论，金属表面上局部阳极和局部阴极通过各自的极化而汇聚至一个共同的混合电位，即金属的自腐蚀电位Ecorr；此时局部阳极的氧化反应速度与局部阴极的还原反应速度相等，即等于金属的自腐蚀电流icorr，如图1所示。
石油天然气管道阴极保护全套图纸
外加电流的阴极保护法示意图原理
小结：
防止金属腐蚀的措施 能防止金属腐蚀的原理
在金属制品表面覆盖保 隔绝空气和水 护层或镀不活泼金属 或形成原电池作正极
牺牲阳极的阴 极保护法
与活动性更强的金属 形成原电池，作正极
外加电流的阴 极保护法
利用电解池原理，被 保护金属，作阴极
改入镍、铬等 耐蚀金属形成合金
使用马口铁:在铁皮镀上千分之一厘米的锡,可隔绝空气 与水
使用不锈钢
及时 反馈
1、下列各情况，在其中Fe片腐蚀由快 到慢的顺序是 (5) (2) (1) (3) (4)
2、下列装置中四块相同的Zn片，放置一段时间后腐 蚀速率由慢到快的顺序是 (4) (2) (1) (3)
1．下列叙述中正确的是（ B ）
牺牲阳极的阴极保护法示意图
原理： 形成原电池反应时，让被保护金属做正极，不反 应，起到保护作用；而活泼金属反应受到腐蚀.
辅助阳极 （不溶性）
外加电流的阴极保护法示意图
原理：将被保护金属与另一附加电极作为电解池的两个 极，使被保护的金属作为阴极，在外加直流电的 作用下使阴极得到保护.此法主要用于防止土壤、 海水及水中金属设备的腐蚀.
负极电极反应为___F_e_-_2_e_-_=_=__F_e_2+__；正极
反 应 为 _ _ _ _O_2+_2_H_2O_+_4_e_-=_=4_O_H_-_ _ _ 。
生活中常见的通过覆盖保护层防止铁生锈的方法：
1、在铁的表面喷涂上防腐油漆（如桥梁、汽车、船舶） 2、油和油脂可以用来保护机器中由金属制成的转动部 分，如齿轮。
3、用塑料（如聚乙烯、聚氯乙烯等）喷涂或包裹在金 属表面。
4、在铁的表面覆盖一层搪瓷，如脸盆等金属器皿。 5、在铁的表面覆盖一层其他金属（如镀锡、镀锌）
阴极保护
如上图，阴极保护设备接地的正电极有大量的电流流出，如果采用金属接地体，这会消耗很大；通常采用石 墨电极作为接地体。
我们在术语“线路防蚀”中还提到阳电极的保护方法，这种防腐蚀措施的原理和阴极保护的原理是一致的。 但阳电极的方法不需要电源。将阳电极与线缆金属外皮相连并埋在地下，阳电极的电位高于线缆外皮电极的电位， 它与电缆外皮构成原电池，由阳电极流向电缆外皮的电流，可以抵消电缆外皮流出的电流，这样阳电极就代替线 缆的金属外皮受到腐蚀，“李代桃僵”通过牺牲阳电极的方式保护了电缆，大家应该知道，阳电极为何也称为 “牺牲电极”了吧。
发展历史
发展历史
阴极保护技术已经发展成熟，广泛应用到土壤、海水、淡水、化工介质中的钢质管道、电缆、钢码头、舰船、 储罐罐底、冷却器等金属构筑物等的腐蚀控制。
1834年——法拉第→阴极保护原理奠定基础 1890年——爱迪生→提出强制电流保护船舶 1902年——柯恩→实现了爱迪生的设想 1905年 ——美国用于锅炉保护 1906年 ——德国建立第一个阴极保护厂 1913年 ——命名为电化学保护 1924年 ——地下管阴极保护
