简明集成稳压器应用手册

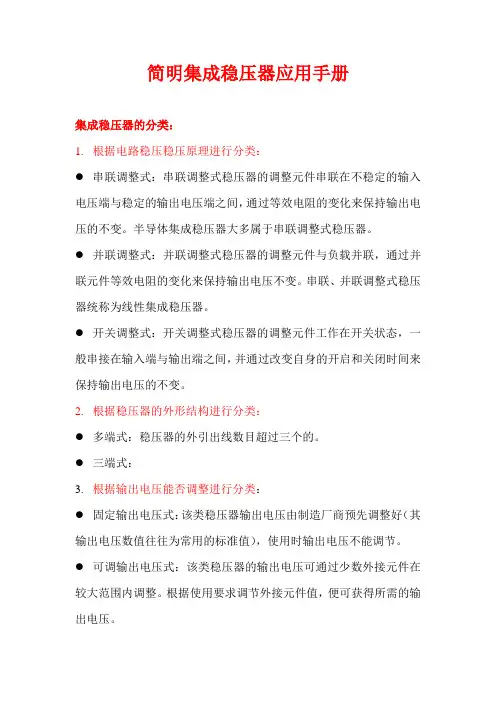

简明集成稳压器应用手册集成稳压器的分类：1.根据电路稳压稳压原理进行分类：●串联调整式：串联调整式稳压器的调整元件串联在不稳定的输入电压端与稳定的输出电压端之间，通过等效电阻的变化来保持输出电压的不变。

半导体集成稳压器大多属于串联调整式稳压器。

●并联调整式：并联调整式稳压器的调整元件与负载并联，通过并联元件等效电阻的变化来保持输出电压不变。

串联、并联调整式稳压器统称为线性集成稳压器。

●开关调整式：开关调整式稳压器的调整元件工作在开关状态，一般串接在输入端与输出端之间，并通过改变自身的开启和关闭时间来保持输出电压的不变。

2.根据稳压器的外形结构进行分类：●多端式：稳压器的外引出线数目超过三个的。

●三端式：3.根据输出电压能否调整进行分类：●固定输出电压式：该类稳压器输出电压由制造厂商预先调整好（其输出电压数值往往为常用的标准值），使用时输出电压不能调节。

●可调输出电压式：该类稳压器的输出电压可通过少数外接元件在较大范围内调整。

根据使用要求调节外接元件值，便可获得所需的输出电压。

集成稳压器主要电参数1.质量参数：●电压调整率Sv：表征稳压器稳压性能优劣的主要指标，又称为稳压系数或稳定度。

它表征当输入电压Vi变化时稳压器输出电压V o 稳定的程度。

通常以单位输出电压下的输入和输出电压相对变化的百分比表示[△Vi/(△Vo*Vo)×100%]，也有以输出电压和输入电压相对变化的百分比表示的[△Vi/△Vo×100%]（当稳压器的负载不变时），此外，也有以输出电压变化的绝对值表示的[△Vo].●电流变化率Si:是反映稳压器负载能力的一项主要指标，又称为电流稳定系数，它表征当输入电压不变时，稳压器对由于负载电流（输出电流）的变化而引起的输出电压波动的抑制能力。

在规定的负载电流变化值条件下，通常以单位输出电压下的输出电压变化率的百分比来表示稳压器的电流调整率[△V o/Vo×100%],或者以输出电压变化的绝对值表示|△Vo|，（在规定的负载电流变化范围内）。

集成稳压器电路的特点

集成稳压器电路的特点1. 引言集成稳压器电路是一种常见的电子电路，用于稳定输入电压并提供可靠的输出电压。

它广泛应用于各种电子设备中，如手机、计算机、电视等。

本文将详细介绍集成稳压器电路的特点，包括其工作原理、性能指标、应用范围等方面。

2. 工作原理集成稳压器电路通过负反馈控制实现对输入电压的稳定调节。

基本上，它由一个差分放大器和一个功率放大器组成。

差分放大器通过比较输入和参考电压来产生误差信号，然后将误差信号放大到合适的大小，并通过功率放大器来驱动输出负载，以使输出保持在设定的稳定值。

3. 特点3.1 高精度集成稳压器电路具有高精度的特点，通常可以在几个mV范围内实现输出电压的调节。

这种高精度使得集成稳压器能够满足各种对输出精度要求较高的应用场景。

3.2 低漂移集成稳压器电路的输出电压通常受到环境温度、供电电压等因素的影响。

为了保证输出稳定，集成稳压器电路需要具有低漂移的特点，即在不同工作条件下，输出电压的变化应尽可能小。

这种低漂移性能使得集成稳压器适用于长时间运行和温度变化较大的环境。

3.3 快速响应集成稳压器电路具有快速响应的特点，可以迅速调节输出电压以适应输入电压和负载变化。

这种快速响应性能使得集成稳压器能够在瞬态条件下保持输出稳定，提供可靠的电源供应。

3.4 低噪声集成稳压器电路通常需要在精密仪器、音频设备等对噪声要求较高的场合中使用。

为了满足这些要求，它需要具有低噪声的特点。

通过采用合适的设计和滤波技术，集成稳压器可以有效抑制输入和输出端的噪声，并提供清晰、稳定的信号。

3.5 多种保护功能集成稳压器电路通常具有多种保护功能，以确保其正常工作和可靠性。

这些保护功能包括过温保护、过流保护、短路保护等。

当输入电压或负载发生异常时，集成稳压器可以自动切断输出，避免对设备和电路的损坏。

3.6 小尺寸、轻量化集成稳压器电路通常采用集成芯片的形式，具有小尺寸、轻量化的特点。

这使得它可以方便地嵌入各种紧凑型设备中，并提供稳定可靠的电源供应。

三端稳压集成电路(介绍)

一、简介常见的三端固定集成稳压电路有正电压输出的78××系列和负电压输出的79××系列。

所谓三端就是该集成稳压电路的引出脚只有三条，即：输入端、输出端和接地端；其封装形式采用晶体三极管的标准封装，外形与晶体三极管一样。

因此，用它来组成稳压电源需要的外围元件很少，电路非常简单。

该集成稳压电路内部还设置了过流、芯片过热及调整管安全工作区的保护电路，使用起来安全、可靠。

该系列集成稳压电路型号中的78或79后面的数字代表该三端集成稳压电路的输出电压数值，以伏特（V）为单位。

例如7806表示输出电压为正6V；7924表示输出电压为负24V。

此外，我们还可以发现在数字78××或79××的前面和后面还有一些英文字母，如LM78××、CW78××C、TA78××AP等。

前面的字母称为“前缀”，通常为生产厂家（公司）的代号，如“TA”表示日本东芝公司的产品。

后面的字母称为“后缀”，用来表示输出电压容差和封装形式等。

通常不同生产厂家（公司）对三端集成稳压电路型号后缀所用字母的含义和定义各不相同。

不过，这对我们实际使用影响不大。

78××系列集成稳压电路的输出电压大致有8种（输出电压的种类随厂商的不同而异）： 7805、78 06、7809、7810、7812、7815、7818、7824。

按其最大输出电流又可分为78××、78M××、78××三个分系列。

其中78L××系列的最大输出电流为100mA；78M××系列最大输出电流为500mA；78××系列最大输出电流为1.5A。

78××系列集成稳压电路的外形有多种，详见图1。

其中78L××系列有两种封装形式：一种是金属壳的TO-39封装，见图1（a）；另一种是塑料TO-92封装，见图1（b）。

常用各种集成电路简介

第一节三端稳压IC电子产品中常见到的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。

故名思义，三端IC是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO-220的标准封装，也有9013样子的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。

78/79系列三端稳压IC有很多电子厂家生产，80年代就有了，通常前缀为生产厂家的代号，如TA7805是东芝的产品，AN7909是松下的产品。

（点击这里，查看有关看前缀识别集成电路的知识）有时在数字78或79后面还有一个M或L，如78M12或79L24，用来区别输出电流和封装形式等，其中78L调系列的最大输出电流为100mA，78M系列最大输出电流为1A，78系列最大输出电流为1．5A。

它的封装也有多种，详见图。

塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。

79系列除了输出电压为负。

引出脚排列不同以外，命名方法、外形等均与78系列的相同。

因为三端固定集成稳压电路的使用方便，电子制作中经常采用，可以用来改装分立元件的稳压电源，也经常用作电子设备的工作电源。

电路图如图所示。

注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。

一般三端集成稳压电路的最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些。

在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。

当稳压管温度过高时，稳压性能将变差，甚至损坏。

稳压电路简介

稳压电路简介交流电网电压的波动和负载电流的变化都会使整流电源的输出电压和电流随之变动，因此要求较高的电子电路必须使用稳压电源。

(1 ）稳压管并联稳压电路用一个稳压管和负载并联的电路是最简单的稳压电路。

图中 R 是限流电阻。

这个电路的输出电流很小，它的输出电压等于稳压管的稳定电压值 V Z 。

(2 ）串联型稳压电路有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。

它的电路和框图见图 4 （ b ）、（ c ）。

它是从取样电路（ R3 、 R4 ）中检测出输出电压的变动，与基准电压（ V Z ）比较并经放大器（ VT2 ）放大后加到调整管（ VT1 ）上，使调整管两端的电压随着变化。

如果输出电压下降，就使调整管管压降也降低，于是输出电压被提升；如果输出电压上升，就使调整管管压降也上升，于是输出电压被压低，结果就使输出电压基本不变。

在这个电路的基础上发展成很多变型电路或增加一些辅助电路，如用复合管作调整管，输出电压可调的电路，用运算放大器作比较放大的电路，以及增加辅助电源和过流保护电路等。

（ 3 ）开关型稳压电路近年来广泛应用的新型稳压电源是开关型稳压电源。

它的调整管工作在开关状态，本身功耗很小，所以有效率高、体积小等优点，但电路比较复杂。

开关稳压电源从原理上分有很多种。

它的基本原理框图见图 4（ d ）。

图中电感 L 和电容 C 是储能和滤波元件，二极管 VD 是调整管在关断状态时为 L 、 C 滤波器提供电流通路的续流二极管。

开关稳压电源的开关频率都很高，一般为几～几十千赫，所以电感器的体积不很大，输出电压中的高次谐波也不多。

它的基本工作原理是 : 从取样电路（ R3 、 R4 ）中检测出取样电压经比较放大后去控制一个矩形波发生器。

矩形波发生器的输出脉冲是控制调整管（ VT ）的导通和截止时间的。

如果输出电压 U 0 因为电网电压或负载电流的变动而降低，就会使矩形波发生器的输出脉冲变宽，于是调整管导通时间增大，使 L 、 C 储能电路得到更多的能量，结果是使输出电压 U 0 被提升，达到了稳定输出电压的目的。

三端稳压集成电路7812引脚图及参数

7812压电路图三端稳压集成电路使用时要
请问7812的输入输出端连接电容的目的是什么？
1.滤波，虑除交流噪声是输出电流更平稳；
2.提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。

不连有什么坏处？
与前面说的情况正相反。

还有就是我用220V-12V的变压器输出端连上7812想得到直流12V电源，为什么7812会热得发烫啊？
7812只是稳压电路，前面的整流元件必不可少，7812最大可以提供1.5A电流，而且必须加散热片。

问题补充：像我这样的输入输出需要并多大的电容啊？
这要根据所需电流来选取，一般有2200u足够了，再大浪费，最好在输出端在并连一只220u 电解和一只0.1u电容，这只0.1u小电容对减小电源高频内阻非常有效！。

集成稳压电路的主要技术指标

（1）用绝对变化量表示绝对变化量表示，电流调整率定义为在输入电压Ui和环境温度T不变的情况下，输出电流在一定范围内（由测试条件给出）从最小值变化到最大值时，输出电压的变化量ΔU0。例如，集成稳压电路MC7805，输入电压和温度不变情况下，输出电流从10mA增加到1.5A，输出电压的绝对变化量 ΔU0=25mV，则该电路的电流调整率为SI（ΔU0）=25mV。
例如，集成稳压电路MC7805，在输出电流I0=500mA，温度不变情况下，输入电压从8V增加到25V，输出电压的绝对变化量ΔU0=24mV，则该电路的电压调整率为SV （ΔU0）=24mV。
集成稳压电路的主要技术指标-1.2 稳压电源质量指标
1、电压调节率SV （2）用相对变化量表示
用相对变化量表示时，电压调整率SV定义为在负载电流IL和环境温度T不变的情况下，单位输入电压变化量引起的输出
13.4 常用线性集成稳压电路
13.4.1 MC7800系列、MC7900系列集成稳压电路
7800系列和7900系列是得到广泛应用的固定电压输出的单片集成稳压电路，各分三个子系列：7800、 78M00和78L00系列以及7900、79M00和79L00 系列。7800系列输出正电压，7900系列输出负电压，除了输出电压极性和引脚排列不同以外，这两个系列的特性参数都相同。
输出电压维持不变的能力，即为稳压电源的电压调整率。电压调整率可以用输出电压的相对变化率表示，也可以用
输出电压的绝对变化量表示。（1）用绝对变化量表示
用绝对变化量表示，电压调整率SV（ΔU0）定义为在负载电流IL和环境温度T不变的情况下，输入电压在一定范围内（由测试条件给出）从最小值变化到最大值，输出电压的变化量 ΔU0。

【数字电路-基础学习课件】运放集成稳压【图文】

❖ 什么叫运算放大器？
❖ 简而言之，运算放大器是具有两个输入端，一个输出端，以极大的放大率将两输入端之间的电压放大之后，传递到输出端的一种放大器。如果以电路符号来表示运算放大器，则如下图，可表示为三角形。它的两个输入部分分别叫做非倒相输入(1N＋)和倒相输入(IN－)。它以极大的放大率将倒相输入端与非倒相输人端之间的电压放大，然后从输出端(OUT)输出。
❖ 认识三端稳压的符号：Q或U ❖ 常见的三端稳压的型号： LM1117、1084、1085、1086、78M05、78L05
❖ 三种不同封装形式的三端稳压（RC1117）
❖ 三端稳压的参数：若三端稳压表面标识中标出有数字参数，如右图，代表输出电压不可调，其输出电压为1.8V。此类三端稳压，其第一脚直接接地。若三端稳压表面标识中没有标出数字参数，代表其输出电压可调节。
❖ 主机板中常用到的运算放大器有 ❖ LM358 ❖ LM393 用于产生显卡、内存、芯片组等电流要求不大的电压。 ❖ 常见的应用电路：
❖ 运放损坏时常造成主板缺少某路电路
❖ 可调压、不可调压型三端稳压的实现电路
❖ RC1117参数查阅
❖ 三端稳压在主机板中的实际应用： ❖ 图上的三端稳压管在主板上的作用：主板触发前，为南桥提供待命3.3V电压。
❖ 三端稳压器78L05 ❖ 产生+5V电压，给声卡电路的模拟电路模块供电 ❖ 实际电路图如下
❖ 三端稳压管好坏判断： ❖ 输出级不短路，有输入电压，但无输出电压则三端稳压管坏

《集成稳压器》课件

集成稳压器通常具有较高的稳定性、较小的体积和较低的成本等优点，因此在许多电子设备中得到广泛应用。
02
集成稳压器的应用
电子设备电源
01
02
03
电视机
集成稳压器能够为电视机提供稳定的直流电压，确保图像和声音的正常输出。
电脑
电脑的各部分电路需要稳定的电压来正常工作，集成稳压器能够确保电脑的稳定运行。
智能化的发展趋势
智能化控制
集成稳压器将实现智能化控制，能够自动调节输出电压，提高系统的稳定性和可靠性。
智能化诊断
集成稳压器将具备智能化诊断功能，能够实时监测自身的运行状态，及时发现并处理故障。
THANK YOU
比较不同产品
可以通过比较不同产品、品牌、价格等因素，选择性价比最高的集成稳压器。
参考专业意见
如果对集成稳压器的选择存在疑问，可以咨询专业人士或厂家，以获得更加准确和专业的
建议。
04
集成稳压器的使用注意事项
输入电压和输出电压的限制
输入电压限制
集成稳压器有输入电压范围的要求，超出范围可能导致稳压器损坏或性能下降。
化合物半导体材料
化合物半导体材料如GaAs、InP等在高速、高频、高温等领域具有优异性能，将有助于提升集成稳压器的应用范围。
新工艺的研发
纳米工艺
随着纳米工艺的不断进步，集成稳压器的尺寸将进一步缩小，功耗和成本也将得到降低。
VS
薄膜工艺
薄膜工艺能够实现多层布线和三维集成，提高集成稳压器的集成度和可靠性。
输出电压限制
集成稳压器的输出电压是固定的，使用时应确保输出电压符合要求，避免过高或过低。
最大负载电流的限制
最大负载电流

稳压电路原理及设计

稳压电路原理及设计稳压电路是一种用于稳定输出电压的电路，它可以通过调节电路参数或使用特定的集成电路来实现。

稳压电路在各类电子设备中广泛用于提供稳定可靠的电源供电。

稳压电路的原理主要基于负反馈控制原理。

当输入电压或负载变化时，通过反馈回路将变化信号与参考电压进行比较，然后控制输出电压的变化，使其保持在一个稳定的值。

具体来说，稳压电路通常由下列几个关键组成部分构成：1.参考电压源：为了获得稳定的输出电压，稳压电路需要一个可靠的参考电压源，一般使用稳压二极管、稳压三端集成电路或者基准电压源生成。

2.误差放大器：误差放大器是反馈回路的核心，它用于比较参考电压和输出电压间的差值，并根据差值的大小输出一个相应的误差信号。

3.控制元件：根据误差放大器输出的误差信号，稳压电路会采用不同的控制元件来控制输出电压的稳定性。

常用的控制元件包括晶体管、场效应管、开关电源等。

4.反馈回路：反馈回路通常由比较器和电阻构成，它通过测量输出电压并与参考电压进行比较，进而调整控制元件的工作状态。

稳压电路的设计分为线性稳压和开关稳压两种类型。

线性稳压电路是利用可调电阻和稳压二极管进行调节，其核心部分是反馈调节电路，通过线性元件将变化的输入电压转换为相应的调节电压，并通过负载来稳定输出电压。

线性稳压电路之所以能提供稳定恒定的电压输出，主要依靠稳压二极管的特性。

开关稳压电路是通过开关元件的开关操作来控制输出电压，其中最典型的代表是开关电源。

开关稳压电路的核心在于开关控制器，可以根据输入电压和负载变化情况来快速调整开关元件的开关状态，以保持输出电压的稳定性。

在稳压电路的设计过程中，需要考虑以下几个因素：输入电压的范围、输出电压的稳定性要求、负载变化的快慢以及功耗等。

同时，还需要选择合适的稳压电路拓扑结构和元件，进行适当的参数设计和优化。

综上所述，稳压电路通过利用负反馈控制原理，通过比较输出电压与参考电压的差值，并通过控制元件和反馈回路来实现电压的稳定输出。

7805稳压电路工作原理

7805稳压电路工作原理
7805稳压电路是一种线性稳压电路，其工作原理如下：
1. 输入电压：将输入电压V_in接入稳压电路的输入端，输入电压通常为直流电压，并且需要在7805的工作范围内（一般为7V至35V之间）。

输入电压的不稳定性会通过稳压电路进行稳定。

2. 滤波电容：输入电压通过输入滤波电容C_in进行滤波，去除掉输入电压中的高频噪声。

3. 芯片中的稳压电路：7805芯片内部集成了一个稳压电路，该稳压电路的核心是一个三端稳压器。

当输入电压为7V至35V时，稳压电路会自动调整输出电压，保持输出电压不变。

4. 输出电压：稳压电路的输出端（V_out）提供一个稳定的输出电压。

对于7805，输出电压恒定为5V。

如果有负载接入输出端，稳压电路会自动调整输出电压以保持稳定。

5. 滤波电容：输出电压通常还会通过输出滤波电容C_out进行滤波，以降低输出电压中的高频噪声。

总结：7805稳压电路通过内部的稳压器将输入电压稳定为5V 并且保持输出电压的稳定。

在输入电压范围内，无论输入电压的波动如何，输出电压都会保持在5V，并且具有较好的稳定性。

集成稳压电路实验报告

集成稳压电路实验报告一、实验目的本次实验旨在通过搭建集成稳压电路，掌握稳压电路原理及其应用，并进一步了解常见的稳压芯片和其工作机理。

二、实验器材1. 稳压芯片LM78052. 电源模块3. 电阻、电容等元器件4. 示波器、万用表等测量仪器三、实验原理稳压电路是一种能够保持输出电压不变的电路，在工业生产中得到广泛应用。

其主要原理是通过对输入电压进行调整，使得输出电压在负载变化时也能保持不变。

常见的稳压芯片有LM7805、LM7812等，它们都采用了反馈控制技术来实现稳定输出。

四、实验步骤1. 按照图示连接稳压芯片和其他元器件，注意连接正确性。

2. 将输入端接入5V DC电源模块，将输出端接入示波器或万用表。

3. 打开电源模块并调节至5V左右。

4. 观察输出端的波形，并记录相关数据。

5. 尝试改变负载大小，观察输出端是否仍保持不变。

五、实验结果与分析通过实验，我们得到了如下数据：输入电压：5V输出电压：4.99V输出波形：稳定直流信号负载变化时输出电压变化不大从实验结果来看，我们的稳压电路表现出了较好的稳定性能。

当输入电压稍有波动时，输出端的电压也能保持在一个较为稳定的范围内。

同时，在负载变化时，输出端的电压也没有出现明显的波动。

六、实验总结通过本次实验，我们深入了解了稳压电路的原理及其应用，并掌握了常见的稳压芯片和其工作机理。

同时，在实验中我们也学会了如何搭建一个简单的集成稳压电路，并对其进行调试和测试。

这些知识和技能对于我们今后从事相关领域的研究和工作都将有很大帮助。

稳压电路介绍

将交流电经变压器、整流滤波得到直流电压 ↓
控制调整管按一定频率开关，得到矩形波 ↓
滤波，得到直流电压
引入负反馈，控制占空比，使输出电压稳定。
2. 串联开关型稳压电路
（1）基本电路 ① 电路组成及工作原理
T、D 均工作在开关状态。 uB＝UH时
调整管续流二极管
uB＝UL时
滤波电路
释放电流
T饱和导通， D截止， uE≈ UI；L 储能，C 充电。
UI－UO＞3V。
讨论五：集成稳压器的应用
W7900与W7800不同之处是输出为负电压。
±UO=?
1. 基准电压为多少？ 2. UO的表达式？ 3. 为使W7812不因输入端和输出端之间电压太大而损坏，可采用什么方法？
五、开关型稳压电路
1. 开关型稳压电源的特点
线性稳压电源：结构简单，调节方便，输出电压
稳定性强，纹波电压小。缺点是调整管工作在甲类状态，因而功耗大，效率低（20％～49％）；需加散热器，因而设备体积大，笨重，成本高。
若调整管工作在开关状态，则势必大大减小功耗，提高效率，开关型稳压电源的效率可达70％～95％。体积小，重量轻。适于固定的大负载电流、输出电压小范围调节的场合。
构成开关型稳压电源的基本思路
稳压电路
稳压电路
一、稳压电路的性能指标二、稳压管稳压电路三、串联型稳压电路四、集成稳压器五、开关型稳压电路
一、稳压电路的性能指标
1. 输出电压 2. 输出电流
3. 稳压系数表明电网电压波动时电路的稳压性能。
在负载电流不变时，输出电压相对变化量与输入电压变
化量之比。
Sr
U O U I
UO UI
2. 稳压管稳压电路的工作原理

三端集成稳压电路介绍

2. 基准电压源
由T1～T7管和电阻R1～R3组成的带隙基准电压源。
U F＝U BE3＋U BE4＋U BE5 ＋U BE6 ＋I C2 R2
根据前面对带隙基准电压源的分析可知：
I
C2
R2＝
R2 R3
U T ln
I C1 I C2
T7管的集电极电位：
U
＝
C7
U
BE3 ＋ U
BE4 ＋ I
C2
R2
?
U BE7＋U BE1＋I C1 R1
U
O
UO
?
(1 ?
R2 R1
)U??
此电路既提高了输出电压 Uo,又使Uo成为可调。
四、输出电压可调的稳压电路：（集成运放差分输入）
+UＩ
－UＩ
CW78 ??
＋
C１
R3
R5
? U?? R4
－
UC
+
+
+Uo C２
R1 R2
RP
输出电压：
UO
?
U
?
?
(
R3
R3 ?
R4
)(1
?
R2 ) R1
集成稳压电源设计:
保护
T7
R2 1 C 2
T3
T2
T4
R10 R3 R14
基准电压源
R20
放大比较环节
R19
取
样
UF
电路
公共端
电路组成及工作原理：
1. 启动电路
由R 4、D Z1、T 12、T 13、R 5、 R 6、R 7和R 18组成。上电后，R 4、D Z1先导通，使得T12和T13导通，随后T8和T9也导通，整个电路进入正常工作状态。这时R 1上压降增加，使T13截止状态，切断了输入回路与基准源之间的联系。

集成稳压器又叫集成稳压电路,将不稳定的直流电压转换成稳定的直流电压的集成电路,

集成稳压器又叫集成稳压电路,将不稳定的直流电压转换成稳
定的直流电压的集成电路,
能够通过控制电路中的元件来实现输出电压的稳定。

它通常由参考电压源、误差放大器、功率放大器和反馈回路组成。

集成稳压器的工作原理是：参考电压源通过误差放大器产生误差信号，然后通过功率放大器来控制输出电压，反馈回路可以将输出电压与参考电压进行比较，通过调整控制电路中的元件，使得输出电压达到稳定的状态。

集成稳压器的优点是稳定性好、输出电压纹波小、功率损耗低，可以广泛应用于各种电子设备中，如电源、电子器件、通信设备等。

同时，集成稳压器还具有体积小、结构简单、成本低廉等特点。

常见的集成稳压器有三种类型：线性稳压器、开关稳压器和带有线性调整功能的开关稳压器。

线性稳压器是最常见的一种，它通过调整放大器的放大倍数来稳定输出电压；开关稳压器通过开关元件的开关动作来调整输出电压；带有线性调整功能的开关稳压器具有线性调整器，可以通过调整线性调整器来改变输出电压的大小。

在选择集成稳压器时，需要考虑输出电压范围、输出稳定性、纹波电压、温度特性、工作电流以及器件的可靠性等因素。

线性集成稳压电路工作原理

U0 Ui UCE
线性集成稳压电路工作原理
用三极管作为调整元件的一种具体稳压电路如图所示
先假设负载电阻RL不变，电网电压升高引起Ui升高，于是输出电压U0升高。引起输出电压U0的升高会引发一系列变化： U0↑→Ub2↑→Ube2↑→Ic2↑→Uc2↓→Ub1↓→U0↓可见电网电压U0升高引起的U0的升高受到了抑制。
线性集成稳压电路工作原理
用三极管作为调整元件的一种具体稳压电路如图所示
同样可以说明电网电压下降引起U0下降是如何受到抑制的。引起输出电压U0的下降会引发一系列变化： U0↓→Ub2↓→Ube2↓→Ic2↓→Uc2↑→Ub1↑→U0↑，可见电网电压U0下降引起的U0的下降受到了抑制。
线性集成稳压电路工作原理
的目的。例如，将电位器RD作为调整元件，让它和负载RL相串联，通过电位器的不断调节就可以达到稳压的目的，如
图所示。
U0 Ui UD
调节电位器上的压降可以调控负载上的电压。
线性集成稳压电路工作原理
1.2 集成稳压电路工作原理用电位器实现稳压的原理如下：如果由于某种原因，负载 RL两端的电压U0下降而偏低，则可以将电位器电阻RP1调小，从而电位器两端压降UD减小，根据式（1），U0便会增加；反之，当U0过大时，应将电位器电阻RD调大，因此电位器两端压降UD随之变大，U0就会小下来。
模拟电子技术
线性集成稳压电路工作原理
1.1 交流供电式稳压电源的组成和工作原理线性集成稳压电路主要用于组成交流供电式稳压电源。由线性集成稳压电路组成的交流供电式稳压电源如图所示，它由变压器、整流电路、滤波电路和集成稳压电路组成。
直到目前为止，稳压电源中被集成化的只是稳压电路部分。滤波部分是一个大容量的电容器，变压器包含大容量电感和铁心，都还无法集成化，整流电路部分也都没有制作在集成稳压电路之中。

集成稳压电路练习题

集成稳压电路练习题
1、已知输出电压为V REF求输出电压的可调范围。

2．如图所示直流稳压电路，输出电压U O的调节范围为。

3.如图所示电路中，稳压管的稳压值为5V，R1=R2=R3=1kΩ。

电路正常工作时，U3与U2的关系表达式是，输出电压UO的可调范围是V。

4、如图所示，稳压器公共端电流I COM为2mA，则输出电压U O的可调范围为V。

2、如图所示，求输出电压U O。

6、图中画出了两个用三端集成稳压器组成的电路，已知静态电流IQ=2mA。

（1）写出图（a）中电流IO的表达式，并算出其具体数值；
（2）写出图（b）中电压UO的表达式，并算出当R2=0.51k时的具体数值；。

电工电子技术基础第十一章

第二节滤波电路
二、LC 平滑滤波器
1．工作原理：LC 平滑滤波器的电路与工作波形如图所示。
滤波电容 C 的选择条件：能使它在 50 Hz（或100 Hz）频率时的容抗相对于电感 L 的感抗小的多。
第二节滤波电路
2．参数选择滤波电容 L的选择条件：L 选择越大，滤波效果越好，通常取值在几亨到几十亨。
第三节稳压电路
一、硅稳压二极管的工作特性二、工作原理
第三节稳压电路
稳压电路：当电网电压波动或负载发生变化时，输出稳定电压的电路。
实验 11 - 1 硅稳压二极管特性实验 1．按图所示电路安装实验线路。
2．记录实验结果分析归纳。
第三节稳压电路
一、硅稳压二极管的工作特性
1．硅稳压二极管：具有稳压特点，是晶体管稳压电路的基本元件，是特殊的二极管。符号：
导通条件而导通，由于晶闸管正向压降很小，电源电压几乎全部加到负载上，即
uL = u2
第一节整流电路
③ 在 < t < 期间，尽管 uG 在晶闸管导通以后立即消
失，但晶闸管仍然保持导通，因此，在这期间，负载电压 uL 基本与二次电压 u2 保持相等。
④ 当 t = 时，U2 = 0，晶闸管自行关断。
5．将示波器与直流电压表接在点 8 和 6 点间，用 2.2 k 电位器作为电路负载。用电流表测量输出电流。
第四节直流稳压电源
6．调节自耦调压器，使输入电压在 10％的范围内调整，即分别使 Ui = 200 V 和 Ui = 240 V ，测量相应的输出电压。
7．关掉电源、拆掉电路。对实验结果进行分析和归纳总结（1）结合 3、5、7、8 的波形变化，说明各部分作用。（2）输入电压调整时，输出电压为什么可以稳定。（3）稳压管工作时有何要求（反接、限流、稳压值的选择）。
