蜂窝纸板检验规范
和合科技集团有限公司版本A/0 页次1/3
受控状态分发号
1 范围
本标准规定了蜂窝纸板术语和定义、技术要求及试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于蜂窝纸板的检验。
2 规范性引用文件
下列文件对于本文件的引用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 450 纸和纸板试样的采取
GB/T 462 纸和纸板水分的测定法
BB/T 0016 包装材料蜂窝纸板
3 术语和定义
下列术语和定义适用于本标准。
3.1 蜂窝纸板
一种由两层面纸与中间蜂窝纸芯胶粘而成的纸板。
3.2 面纸
蜂窝纸板夹层结构的外层纸板。
3.3 蜂窝纸芯
由多条纸或纸板通过胶接、拉伸等工艺形成的连续蜂窝巢状芯材。如图1示
c
d
a
t
图1 蜂窝纸芯结构
C—蜂窝边长。蜂窝芯纸正六边形的边长;
D—蜂窝内径。蜂窝芯纸正六边形的内切圆直径；
T—蜂窝纸芯高度；
A—蜂窝孔距。拉伸方向上，相邻两蜂窝中心之间的距离；
I—孔径比。蜂窝孔距与其内径的比值，I=A/D，拉伸适当，则I=1；拉伸过分，则I＞1；拉伸不足，则I＜1。
4 技术要求及试验方法
4.1 外观
4.1.1 技术要求
蜂窝纸板及制件颜色一般为纸张本色。同一批次产品颜色需基本一致，不能有视力易见的明显颜色差别。
蜂窝纸板表面应清洁，不得有明显的脏污（油污、水渍、粘痕等缺陷）。
蜂窝纸板表面应平整，每米长的单张蜂窝纸板纵、横方向翘曲应不大于40mm。
和合科技集团有限公司版本A/0 页次2/3
受控状态分发号
不允许有裂纹、破洞、薄边、边角缺损、边角松软、折裂等现象。
4.1.2 试验方法
在自然光线下目测,对涉及尺寸的外观缺陷采用游标卡尺及卷尺进行测量。
4.2 尺寸
结构尺寸按图纸要求。蜂窝纸板长度和宽度≤1000mm的公差±5mm；蜂窝纸板厚度公差：±2mm。
试验方法: 长度、宽度尺寸用精度为1mm的钢卷尺或直尺检测。厚度采用精度为0.02mm的游标卡尺测量，沿长度方向任意100mm间隔测量一次共测量三个点，取其三次的平均值。厚度精确到0.1mm。
4.2.1 粘合
生产蜂窝纸板应使用符合下列要求的粘合剂
a)初粘力好，粘接力强，剥离强度不小于4N/25mm。
b)干燥速度快。HR<90%,初干1min -3min.
c)无毒、无味、无腐蚀。
d) 粘合剂应符合环保的相关规定。
4.2.2 试验方法
要求供货厂家提供芯纸和面纸的定量、耐破度、环压强度、含水率以及粘合剂初粘性、酸碱度等指标检验合格的质量证明书；
4.3 物理机械性能
4.3.1 含水率
蜂窝纸板含水率为≤12%。
试验方法：含水率可以用快速水分测定仪测定，也可按GB/T 462的规定执行，但无须恒温恒湿处理。具体方法见本标准第1部分 5.4.4.6含水率。
4.3.2 防潮性能
蜂窝纸板面纸需经过特殊工艺防潮处理。
测定方法：采用表面透水法检测，即将水滴在面纸表面，要求1分钟水滴无渗透纸张表面。
4.4 有害物质含量
如有有害物质含量要求，其所有材料的有害物质含量应符合QJ/GD 92.00.001规定要求。客户化环保要求按客户化文件或图纸执行。
4.5 对比及审查（仅针对新增厂家）
与原厂家供应物料的对比，确定结构、材料等方面是否存在差异，评估其影响，存在差异的必须充分试验验证。对于全新物料，需对其结构及选材合理性进行充分验证。
5 检验规则
5.1 入厂检验
入厂检验项目见表4。
5.2 型式试验
表 4 试验项目
序号试验项目入厂
检验
型式
试验
AQL/
n（Ac，Re）
缺陷
类别
试验方法
1 外观√√ 2.5 D 4.1.1
2 尺寸√√ 2.5 C 4.2
3 有害物质含量√3（0，1） A 4.4
4 标志、包装、运输和贮存√√ 4.0 D 6
5 对比及审查（仅针对新增厂家）对应以上检验项目 4.5 注 1：“√”表示应检项目。
和合科技集团有限公司版本A/0 页次3/3
受控状态分发号
注 2：缺陷类别“A、B、C、D”
A：零缺陷控制项目（安全/特别故障）
B：重要控制项目（会使整机出现主要性能故障）
C：主要控制项（一般性能指标）
D：次要控制项（外观/包装及其它轻微控制项）
6 标志、包装、运输和贮存
蜂窝纸板制件出厂包装时，一定数量同一物料可堆叠在一起，必要时可用绳子等捆扎起来。
包装合理性（仅针对首批来货）包装应合理，能保证产品在运输过程中不变形、撞伤、损坏等。
6.1 运输和贮存
产品应按类别、规格分别堆放，避免受压。产品运输和贮存中应远离热源，避免日光暴晒、风吹雨淋，并应避免长期受压和其他机械损伤。
蜂窝纸板应储存在通风干燥的库房内，底层离地面高度不少于150mm，短期露天存放时，必须有良好的防护措施。
实验八干燥实验
实验八 干燥实验 一、实验目的 1. 了解洞道式循环干燥器的基本流程、工作原理和操作技术。 2. 掌握恒定条件下物料干燥速率曲线的测定方法。 3. 测定湿物料的临界含水量X C ，加深对其概念及影响因素的理解。 4. 熟悉恒速阶段传质系数K H 、物料与空气之间的对流传热系数α的测定方法。 二、实验内容 1. 在空气流量、温度不变的情况下，测定物料的干燥速率曲线和临界含水量，并了解其 影响因素。 2. 测定恒速阶段物料与空气之间的对流传热系数α和传质系数K H 。 三、基本原理 干燥操作是采用某种方式将热量传给湿物料，使湿物料中水分蒸发分离的操作。干燥 操作同时伴有传热和传质，而且涉及到湿分以气态或液态的形式自物料内部向表面传质的 机理。由于物料含水性质和物料形状上的差异，水分传递速率的大小差别很大。概括起来 说，影响传递速率的因素主要有：固体物料的种类、含水量、含水性质；固体物料层的厚 度或颗粒的大小；热空气的温度、湿度和流速；热空气与固体物料间的相对运动方式。目 前尚无法利用理论方法来计算干燥速率（除了绝对不吸水物质外），因此研究干燥速率大 多采用实验的方法。 干燥实验的目的是用来测定干燥曲线和干燥速率曲线。为简化实验的影响因素，干燥 实验是在恒定的干燥条件下进行的，即实验为间歇操作，采用大量空气干燥少量的物料， 且空气进出干燥器时的状态如温度、湿度、气速以及空气与物料之间的流动方式均恒定不 变。 本实验以热空气为加热介质，甘蔗渣滤饼为被干燥物。测定单位时间内湿物料的质量 变化，实验进行到物料质量基本恒定为止。物料的含水量常用相对与物料总量的水分含量， 即以湿物料为基准的水分含量，用ω来表示。但因干燥时物料总量在变化，所以采用以干 基料为基准的含水量X 表示更为方便。ω与X 的关系为： X =-ωω 1 （8—1） 式中： X —干基含水量 kg 水/kg 绝干料； ω—湿基含水量 kg 水/kg 湿物料。 物料的绝干质量G C 是指在指定温度下物料放在恒温干燥箱中干燥到恒重时的质量。 干燥曲线即物料的干基含水量X 与干燥时间τ的关系曲线，它说明物料在干燥过程中，干 基含水量随干燥时间变化的关系。物料的干燥曲线的具体形状因物料性质及干燥条件而 变，但是曲线的一般形状，如图（8—1）所示，开始的一小段为持续时间很短、斜率较 小的直线段AB 段；随后为持续时间长、斜率较大的直线BC ；段以后的一段为曲线
化工原理干燥实验报告.doc
化工原理干燥实验报告 一、摘要 本实验在了解沸腾流化床干燥器的基本流程及操作方法的基础上，通过沸腾流化床干燥器的实验装置测定干燥速率曲线，物料含水量、床层温度与时间的关系曲线，流化床压降与气速曲线。 干燥实验中通过计算含水率、平均含水率、干燥速率来测定干燥速率曲线和含水量、床层温度与时间的关系曲线；流化床实验中通过计算标准状况下空气体积、使用状态下空气体积、空气流速来测定流化床压降与气速曲线。 二、实验目的 1、了解流化床干燥器的基本流程及操作方法。 2、掌握流化床流化曲线的测定方法，测定流化床床层压降与气速的关系曲线。 3、测定物料含水量及床层温度时间变化的关系曲线。 4、掌握物料干燥速率曲线的测定方法，测定干燥速率曲线，并确定临界含水量X0及恒速阶段的传质系数kH及降速阶段的比例系数KX。 三、实验原理 1、流化曲线 在实验中，可以通过测量不同空气流量下的床层压降，得
到流化床床层压降与气速的关系曲线（如图）。 当气速较小时，操作过程处于固定床阶段（AB段），床层基本静止不动，气体只能从床层空隙中流过，压降与流速成正比，斜率约为1（在双对数坐标系中）。当气速逐渐增加（进入BC段），床层开始膨胀，空隙率增大，压降与气速的关系将不再成比例。 当气速继续增大，进入流化阶段（CD段），固体颗粒随气体流动而悬浮运动，随着气速的增加，床层高度逐渐增加，但床层压降基本保持不变，等于单位面积的床层净重。当气速增大至某一值后（D点），床层压降将减小，颗粒逐渐被气体带走，此时，便进入了气流输送阶段。D点处的流速即被称为带出速度(u0)。 在流化状态下降低气速，压降与气速的关系线将沿图中的DC线返回至C点。若气速继续降低，曲线将无法按CBA继续变化，而是沿CA’变化。C点处的流速被称为起始流化速度(umf)。 在生产操作过程中，气速应介于起始流化速度与带出速度之间，此时床层压降保持恒定，这是流化床的重要特点。据此，可以通过测定床层压降来判断床层流化的优劣。 2、干燥特性曲线 将湿物料置于一定的干燥条件下，测定被那干燥物料的质量和温度随时间变化的关系，可得到物料含水量（X）与时间（τ）的关系曲线及物料温度（θ）与时间（τ）的关系曲线（见下图）。物料含水量与时间关系曲线的斜率即为干燥速率（u）。将干燥速
首件检验管理制度
首件检验管理制度 一、目地： 为规范首件作业流程，避免因未做首件出现盲目生产造成批量性质量问题，特制订本管理规定 二、范围： 本公司各车间制造过程，均应进行首件检验。 三、定义： 首件检验：是指产品在批量生产之前，或因生产过程中设备、人员等影响产品生产的因素有较大变化时，应对产品所用原材料和所生产出的产品重新进行全方位的检查确认；首件品指的是量产前面第一或前几件产品。 四、检验时机： 1. 产品连续批量生产前； 2. 设备模具更换或设备模具损坏维修好以及优化改进后； 3. 工程变更产品首次生产时； 4. 批量生产后中途转做其它产品,重新开始生产时； 五、检验流程： 1. 操作工按照生产计划单依据工艺技术标准要求进行自检； 2. 操作工判定生产制作的产品首件符合要求时，填写自检数据并签名，并将首件交互检人员进行确认，互检人员确认合格后签名。 3. 由班组长对首件进行确认； 3. 操作工将该首件提交QC（过程检验员）进行确认. 4. QC（过程检验员）依据依据工艺卡片、图纸等技术标准进行全面检查确认，并对检验的结果作出判定。如判定不合格，应向相应的操作工提出，并要求改善，重新制作首件，直至判定为合格为止，方可以进行量产。 5. 检验人员对首件判定不合格但属于设计问题或生产加工单位暂时无法改善的问题时.由生产车间通知部门主管、品质主管、技术中心进行裁决，必要时通知
其他有关部门人员一起进行判定评审，判定合格或临时放行才能进行大批量生产。
六、 首件合格品处理方式： 首件合格样品均由过程检验员放置在过程检验遏制区，并由过程检验员进行钢印标识，待本工序完工后与剩余相同规格的半成品一起流入下道。 七、 责任划分： 1. 对于所有检验项目以检验指导书、工艺卡片及图纸等技术标准为准，检验必须认真对照技术标准确认，不能漏检项目或在不确认是否合格的情况下盲目签字确认。 2. 如因首件检验有误造成产品批量不良返工（报废），组长（班长）、QC （过程检验员）负同等责任。 3. 如首件没有被确认或确认不合格，操作工仍然进行批量生产，则加工出来的不良品由操作工全部负责。 4. 首件检验时效性，，要求30分钟内完成。并由过程检验员向送检操作工作出判定结果。 八.首件作业流程图： 权责部门 流程 表单与注意事项 3、巡检记录单 各加工工序 各工序班组长 检验人员 生产车间 2、巡检记录单 1、巡检记录单
瓦楞纸箱知识普及
瓦楞纸箱知识普及
瓦楞纸箱 1、用作运输包装的瓦楞纸箱于1907年出现于美国，在第一次世界大战期间，木箱运输包装占80%，瓦楞纸箱仅占20%。到第二次世界大战期间瓦楞纸箱已占80%，成为最重要的运输包装容器。近些年来，随着经济的快速增长，纸制包装工业得到迅速发展。据有关规划部门统计，纸包装制品2001年到2005年为1900万吨，2006年到2010达到2700万吨， 2011年到2015年超过了3600万吨。 2、因其重量轻，成本低，绿色可循环，成本低，易加工，便于储存和运输，结构合理、样式灵活多变等众多优点，在包装食品、饮料、家用电器、医药、日用/化妆品、机电等产品的包装用品中所占比例越来越大。 重量轻 三层（单瓦楞）纸板的重量按用纸175/150/150g/m2计算，600g/m2 ，而同样3mm 厚度的木板的重量约为2000 g/m2 ，是纸板的3倍以上。 成本低、可再生循环使用。 其原料为原纸，可用木浆（木材的边角
料）、草浆制作，并可方便地回用再利用（无公害）。（环保） 印刷易加工、包装的同时更有效的起到了 宣传作用 由于纸板的平整性，决定了其可以方便地进行印刷，印刷机械设备的更新进步让纸箱印刷图文更丰富多彩。 便于储存和运输 由于纸箱能够折叠，在储存与运输时占用的空间很小方便储存与运输降低运输成本，而这是木材包装、金属包装所不具备的。 结构合理、尺寸形状灵活多变 瓦楞的楞型（U、V、UV）结构大大地提供了纸箱的抗压、耐破能力。纸箱成型按箱型分有A型箱、C型箱、D型箱、E型箱 瓦楞纸箱的缺点 1、强度有局限性 如不用木材或其他坚固物体加固，纸箱（蜂窝纸板除外）内装物品重量最好不超过55kg.
北京化工大学-干燥实验报告
e北京化工大学 实验报告 课程名称：化工原理实验实验日期：2012.5.9 班级：化工0903班姓名：徐晗 同组人：高秋，高雯璐，梁海涛装置型号：FFRS-Ⅱ型 流化干燥实验 一、摘要 本实验通过空气加热装置测定了空气的干、湿球温度，通过孔板流量计测定了空气的流量，并采用湿小麦为研究对象，对其进行干燥，分别记录了物料温度、床层压降、孔板压降等参数，测定了小麦的干燥曲线、干燥速率曲线，以及流化床干燥器中小麦的流化曲线。实验中通过Excel作图并进行了实验结果分析。 关键词：流化床干燥含水量床层压降速率曲线 二、实验目的 1. 了解流化床干燥器的基本流程及操作方法。 2.掌握流化床流化曲线的测定方法、测定流化床床层压降与气速的关系曲线。 3.测定物料含水量及床层温度随时间变化的关系曲线。 4.掌握物料干燥速率曲线的测定方法，测定干燥速率曲线，并确定临界含水量X0及恒速阶段的传质系数k H及降速阶段的比例系数K x。 三、实验原理 1.流化曲线 在实验中，可以通过测量不同空气流量下的床层压降，得到流化床床层压降与气速的关系曲线。如图1所示。 图1 流化曲线 当气速较小时，操作过程处于固定床阶段（AB段），床层基本静止不动，气体只能从床层空隙中流过，压降与流速成正比，斜率约为1（在双对数坐标系中）。当气速逐渐增加
（进入BC阶段），床层开始膨胀，空隙率增大，压降与气速的关系将不再成比例。 当气速继续增大，进入流化阶段（CD段），固体颗粒随气体流动而悬浮运动，随着气速的增加，床层高度逐渐增加，但床层压降基本保持不变，等于单位面积的床层净重。当气速增大至某一值后（D点），床层压降将减小，颗粒逐渐被气体带走，此时，便进入了气流输送阶段。D点处得流速被称为带出速度（u0）。 在流化状态下降低气速，压降与气速的关系将沿图中的DC线返回至C点。若气速继续降低，曲线将无法按CBA继续变化，而使沿CA’变化。C点处的流速被称为起始流化速度（u mf）。 在生产操作中，气速应介于起始流化速度与带出速度之间，此时床层压降保持恒定，这是流化床的重要特点。据此，可以通过测定床层压降来判断床层流化的优劣。 2．干燥特性曲线 将湿物料置于一定的干燥条件下，测定被干燥物料的质量和温度随时间变化的关系，可得物料含水量（X）与时间（τ）的关系曲线及物料温度（θ）与时间（τ）的关系曲线（如图2所示）。物料含水量与时间关系曲线的斜率即为干燥速率（u）。将干燥速率对物料含水量作图，即为干燥速率曲线（如图3所示）。干燥过程可分为以下三个阶段。 图2 物料含水量、物料温度与时间的关系 图3 干燥速率曲线 （1）物料预热阶段（AB段） 在开始干燥前，有一较短的预热阶段，空气中部分热量用来加热物料，物料含水量随时
首件检验流程规范
、目的 本文件规定了公司产品生产过程中对新品首件检验、批首件检验的要求及管理规定，以利于整批产品加工得到满足顾客的要求。 2主题内容和适用范围 本文件规定了公司在生产过程中对新品的首件检验、批首件检验的要求及工作程序。 本规定适用于公司在生产过程中对新品的首件检验、批首件检验的控制。 3职责 3.1生产部门负责组织安排首件检验工作。 3.2未经新品首件、批首件检验或首件检验不合格，而擅自生产产品，由此引起的质量事故，由直接责任者负责。 3.3检验员、生产线负责人对首件检验的正确性负责。 3.4对首件确认工作未完成，检验员开始出具质量凭证，造成的质量事故，责任由检验员负责。4控制要求 4.1对生产部门首次连续性生产的第一个完工的半成品和成品，必须经过首件检验和确认。 4.2对于常规生产产品，须按批次进行首件检验。 4.3由于设备、工艺等原因造成的停机，停机再开机时要进行首件检验和确认。 4.4产品材料、规格变更后投入生产时要进行首件检验和确认。 4.5新品首件检验时，应由生产单位负责通知检验有关人员，按现行有效的图纸、清单（或顾客提供的样件）、工艺文件进行，检验员填写检验记录，检验合格后在首件卡上签字，并将卡片挂在首件产品上做好首件标记；首件检验不合格应立即退回，重做首件，并做好记录。未经首件检验合格的产品不得进行验收。 4.6首件作为批量生产的样件，由生产部门负责保留到全批生产结束后才能最后送交。 4.7首件检验中应检查产品生产过程所用的所有原辅材料必须与规定相符。 5工作程序 5.1在首件制作过程中，生产线负责人、检验人员应到生产现场监督检查实际生产者按生产工艺流程，根据现行有效的生产工艺文件自行完成首件，并对每一生产工序进行监督检查，发现问题及时予以纠正解决。
干燥速率曲线的测定实验
干燥速率曲线的测定实验 一、实验内容 (1)在一定干燥条件下测定硅胶颗粒的干燥速率曲线； (2)测定气体通过干燥器的压降。 二、实验目的 (1)了解测定物料干燥速率曲线的工程意义 (2)学习和掌握测定干燥速率曲线的基本原理和实验方法。 (3)了解影响干燥速率的有关工程因素，熟悉流化床干燥器的结构特点及操作方法。 三、实验基本原理 干燥时指采用某种方式将热量传给湿物料，使其中的湿分（水或者有机溶剂）汽化分离的单元操作，在化工，轻工及农、林、渔业产品的加工等领域有广泛的应用。 干燥过程不仅涉及到气、固两相间的传热和传质，而且涉及到湿分以气态或液态的形式自物料向内部表面传质的机理。由于物料的含水性质和物料的形状及内部结构不同，干燥过程速率受到物料性质，含水量，含水性质，热介质性质和设备类型等各种因素的影响。目前，尚无成熟的理论方法来计算干燥速率，工业上仍需依赖于实验解决干燥问题。 物料的含水量，一般多用相对于湿物料总量的水分含量，即以湿物料为基准的含水率，用ω（kg水分/kg湿物料）来表示，但干燥时物料总量不断发生变化，所以，采用以干物料为基准的含水率X（kg水分/kg干物料）来表示较为方便。ω和X之间有如下关系： 在干燥过程的设计和操作时，干燥速率是一个非常重要的参数。例如对于干燥设备的设计或选型，通常规定干燥时间和干燥工艺要求，需要确定干燥器的类型和干燥面积，或者，在干燥操作时，设备的类型及干燥器的面积已定，规定工艺要求，确定所需干燥时间。这都是需要知道物料的干燥特性，即干燥速率曲线。 干燥速率一般用单位时间内单位面积上汽化的水量表示 式中——干燥速率，kg/(m2·s)； ——干燥除去的水量，kg； ——平均面积，m2； ——干燥时间，s。 干燥速率也可以以干物料为基准，用单位质量干物料在单位时间内所汽化的水量表示 式中——干物料质量，kg。 因为
首件检验规定
首件检验规定 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
首件检验规定 1目的 规范和管理品质检验工作，防止不合格品在生产过程中使用，确保总装产品质量。 2适用范围 适用于本公司生产质量管理工作首件检测活动。 3术语 检验：通过观察和判断，适当时结合测量、试验所进行的符合性评价； 质量检验：就是对产品的一个或多个质量特性进行观察、测量、试验，并将结果和规定的质量要求进行比较，以确定每项质量特性合格情况的技术性检查活动； 不合格：未满足要求. 4职责 品管部是检验和试验的归口管理部门，负责对程序的监督和管理； 工艺技术部负责提供产品检验和试验所需的产品图样及设计文件、技术标准等技术资料；品管部负责组织编制首件检验和试验规范或检验作业指导书；负责对检验数据的记录和保存，定期进行数据分析并形成报表，并对产品质量问题进行反馈，责成供货方进行整改；生产单位负责生产物料的接收、确认和报检，作好状态标识，以及将首件样品交品质部确认并填写（首件质量确认报告）表。 检验人员负责对生单位送检之产品的检测、判定、隔离和标识； 品管部主管负责部分重要零部件的检验和试验； 5补充说明 生产用物料接收和检验通知
物料从仓库料出后，由生产组长依生产计划单对所到物料的名称、规格、数量和生产产品型号规格等进行确认； 如果所生产的物料为客户要求试做样品,生产组长需在样品及《生产计划单》上注明“样品”标识。新样品由工艺技术部进行测试，品管部协助。 如物料为客户加急订单，生产组长应在《首件质量报告》表上注明为“加急订单”，并及时向相关部门报检； 物料报检应在领料后的半个小时内完成。 物料检验 检验责任部门在收到首件检验通知后，区分是否为急需用料，如是急料，应在接到通知的第一时间内安排检验，并将检验结果及时告知生产部和品管部。如不能及时完成，应立刻与工艺技术部和生产部协商解决。 检验员收到送检通知后，依据对应的图纸及检验指导书规定的检验内容逐项检验。对有经确认检验样品的零部件，需参照样品的质量水平进行对比检验。无检测手段的可采用上机测试的方法进行验证； 每种物料检验的抽样比例按《物料检验抽样规范》中的规定执行，无抽样比例的与品管部门协商决定； 一般物料检验部门应按报检先后顺序进行检验，原则上在接到《首件检验通知单》的半个小时内完成。 检验完毕后，检验人员应及时填写检验记录并存档； 各部门检验后的记录应及时交由品管部存档和统计分析；将填写好的《首件检验通知单》过程质量管理看板上。 不合格品处置 对检验过程中发现的不合格品，检验人员和及时做出隔离、标识，避免混用；检验人员判定不合格的零件，在检验完成后应及时向品管部报告并提供相关检验报告或数据；
干燥特性曲线实验报告
洞道干燥特性曲线测定实验 、实验目的 1. 了解洞道干燥装置和流化床干燥装置的基本结构、工艺流程和操作方法。 2. 学习测定物料在恒定干燥条件下干燥特性的实验方法。 3. 掌握根据实验干燥曲线求干燥速率曲线、恒速阶段干燥速率、临界含水量、平衡含水量 的实验分析方法。 4. 实验研究干燥条件对于干燥过程特性的影响。 、基本原理 在设计干燥器的尺寸或确定干燥器的生产能力时，被干燥物料在给定干燥条件下的干燥速 率、临界湿含量和平衡湿含量等干燥特性数据是最基本的技术依据参数。由于实际生产中被 干燥物料的性质千变万化，因此对于大多数具体的被干燥物料而言，其干燥特性数据常常需 要通过实验测定而取得。 1. 干燥速率的定义 (提供湿分汽化的面积)、单位时间内所除去的湿分质量，即: 式中， U —干燥速率，又称干燥通量，kg/ (m2S ; A —干燥表面积，m2 W —汽化的湿分 量，kg ； —干燥时间，s ; Gc —绝干物料的质量，kg ； X —物料湿含量，kg 湿分/kg 干物料 2. 干燥速率的测定方法 (1)将电子天平开启，待用。将快速水分测定仪开启，待用。 (2)将0.5~1kg 的湿物料(如取0.5~1kg 的黄豆放入60~70C 的热水中泡30min ,取出，并 用干毛巾吸干表面水分，待用。 (3)开启风机，调节风量至 40?60m3/h ，打开加热器加热。待热风温度恒定后(通常可设 定在70?80C)，将湿物料加入流化床中，开始计时，每过 4min 取出10克左右的物料，同 时读取床层温度。将取出的湿物料在快速水分测定仪中测定，得初始质量 X G , G ,C X i —G G 'C 。 计算出每一时刻的瞬间含水率 X i ，然后将X i 对干燥时间i 作图，如图11 — 1,即为干燥曲 干燥速率定义为单位干燥面积 dW U — Ad G c dX Ad kg/(m2s) (11 -1) G i 和终了质量 GiC 。则物料中瞬间含水率
基于solidworks蜂窝纸结构与性能的研究
蜂窝纸结构与性能的研究 学生姓名：代利指导教师：张治国 （浙江科技学院轻工学院） 摘要：当前，包装领域大力提倡“以纸代塑，以纸代木”，蜂窝纸板以其重量轻、用料少、成本低、强度高、缓冲性能好、吸音隔热、便于回收利用的特点使这种绿色环保材料逐步成为一种新型的绿色包装材料。 本文在对蜂窝纸板结构性能理论研究的基础上，不同于前人大多用ANSYS软件进行有限元分析，而通过功能强大的建模仿真软件Solidworks对蜂窝纸板建模仿真，并通过Solidworks插件Simulation，对蜂窝芯的力学性能进行有限元分析。因此，可在力学参数方面获得更准确的数据，进一步验证前人理论公式的可行性。关键词：蜂窝纸；结构性能；建模仿真；有限元分析
The Structure and Properties of the Honeycomb Paper Research Student’ s name: Li Dai Advisor: Zhiguo Zhang （School of Light Industry Zhejiang University of Science and Technology） Abstract:Currently,the packaging field energetically advocate " Paper instead of plastic，Paper instead of wood " .The honeycomb cardboard which is a green environmental protection material is gradually becoming a new type of green packaging materials,for its characteristics of light weight,materials less, low cost, high strength, good buffer performance , sound-absorbing, heat insolation, easily recycled. In this paper, on the basis of theoretical study of the honeycomb cardboard structure performance, use the powerful modeling simulation software—solidworks to modle the honeycomb paperboard and use the plug-ins—Simulation to do finite element analysis for the mechanical properties of the honeycomb core. As a result，obtain more accurate data in mechanical parameters and further validate feasibility of predecessors’ theoretical formula. Keywords：Honeycomb Paper; Structure and Properties ;Modeling Simulation Finite Element Analysis
英语专业翻译
英语专业翻译 英语专业翻译_实习报告 实习报告 -----英语专业翻译实习报告 在年后的日子，为了能充分将所学的知识转化为工作能力，为了能更好地了解自我，锻炼自身的社会活动能力，了解社会现实，为明年毕业、就业做好准备。今年暑期我在南阳金牛电器有限公司进行了为期三周的实习。 南阳金牛电气有限公司成立于20xx年，总投资20xx万元，占地面积20xx0 平方米，河南省高新技术企业，专业生产防雷避雷电气产品，产品主要有金属氧化物电阻片、氧化锌避雷器、高能电阻器、压敏电阻器、跌落式熔断器、复合绝缘子、隔离开关等。 从3月12日到4月12日，我进行了为其4周的实习，我与其他八位同学一起来到公司实习，我们八人组每天早上基本上都能够提前10分钟到达公司。每天早上9点钟上班，开始了一天忙碌的工作，中午有一个小时的午休，下午5点整下班。实习期间主要负责翻译资料填写表格。 第一周，主要是认识公司，经理对我们进行了培训，向我们介绍了公司的主要业务和文化生活。我们了解到公司是一个主要对国内外营销TFT-LCD的贸易公司。我们在工作时间认真完成工作；在休息时间与公司的人员多沟通交流，通过一周的实习，我基本上适应了公司的环境。而公司人员都非常支持我们的工作，提供了忠实的意见与宝贵的机会来提升锻炼我们的能力，而正是这些信任给了我们进步的压力与动力，让我们有了紧迫感。
我被分到了人力资源部，第一天就接到了翻译“SGS的焊工资格认证书的任务”，这对我来说是一个艰巨的任务，因为里面的专业术语太多，而且很多是缩略语，需要到网上查阅大量的资料才能确定如何翻译。而且有些词是有两种意义的，例如：NA，它一方面可以表示“无”，另外也可以表示“国家级的”，两种意思差别巨大，而且无上下文可以联系进行判断。最终，在翻阅大量资料后，我确定NA是无的意思。所以我觉得要更优质、更高效地完成工作必要的工具书是不可或缺的。 因此我充分意识到了，虽然在学校里学了很多英语单词掌握了英语语法与常用术语，但是对专业英语词汇以及用法却知之甚少，所以工作之余要下很大的功夫熟悉这方面的术语并且向朋友借了一本专业翻译词典。 我们工作的时候应该认真仔细，要知道稍微的疏忽可能会给公司带来巨大的损失。所以工作的时候尽量与别人合作。例如，翻译工作，难免会发生错误，所以我会请别人校正，以保证准确无误的完成工作。 作为一名实习生我们首先要端正心态，心态决定这我们的工作状态，不要认为“我们还是学校的学生”，就可以做好做坏无所谓，上班可以迟到，有事没事可以经常请假。应该把自己看成该单位的试用期员工，这样有利于我们未来的就业，达到实习目的。 我觉得做事应当先学会做人。我们应该与同事形成一种良好的关系，互帮互助。当在地上发现垃圾，或者有谁的东西掉到地上时，应当主动地捡起啦。上下班的时候帮助同事们开关门窗，检查用电情况，这都是我们实习生应当做的。不论实习工作是否对口，我们都应当努力去做，我想任何的工作都会是我们将来工作的
首件检验控制程序
首件检验控制程序 首件检验控制程序 一、目的 为了保证产品生产质量，在产品量产前对影响产品质量 的因素和首件产品实物质量进行验证和确认，尽早发现生产过程中影响产品质量的因素，避免出现批量性质量问题。 二、范围适用所有新项目，新产品开发设计，供方提供产品
等的首件新产品验证，设计、工艺变更后的首件检验以及每日批量生产前首件验证。 2.1在新开发产品首次上线生产时的首件检验。 2.1.1 新产品的内部首检。 2.1.2 新产品交付顾客前的外部首件检验（顾客有要求现场验证的情况）。 2.1.3 供应商（外包、外购）提供的新产品首件检验。 2.2 因后续设计、工艺更改等变化导致先前首检失效的首件检验。 2.3 在批量生产过程中（每个生产班次开始加工的第一个工件，或加工过程中因换人、换料及换工装、调整机床等改变工序条件后加工的第一个工件）的首件检验。 三、定义 ）即工Process First Article Inspection 3.1 P-FAI（序首检，是对工序的制程因素及其结果的验证。）即首件检验。是3.2 FAI (First Article Inspection 指按照技术文件的要求，对批量生产前的首个零（部或组）件进行全面的工序和成品检查、考核，以确定零部件是否满稳定的生产合格产品的能力。足技术要求，是否具备批量的、公司提供技术要求产品制造过程外包：（技术协议、3.3
图纸等）、必要时提供零部件（或原材料、半成品），要求供应商按技术要求进行相应工序加工的过程。 3.4外购：产品不是由组织（公司）设计的，通过选型向外界直接购买。 （四）职责 4.1营销部门（或新产品项目组） 4.1.1负责对客户提供技术资料、图纸等外来文件的审核、传递、归档。 4.1.2负责对客户所提供的图纸、验收准则等存在分歧的沟通协调处理。 4.1.3 负责提供产品的所有图纸、原材料清单、技术标准、关键零部件清单等检验准则，编制内部首件检验计划。4.1.4负责组织相关人员对供方提供的零部件新产品的首件验证及对产品制造过程外包的首件验证，对其它新产品的首样验证要求供方提供相关资料。 负责发起并组织顾客现场验证的首检工作（顾客 4.1.5 有要求的情况），并为迎接外部首检做工作安排，制定外部首检计划。 4.1.6参与并推动和促进首检工作。 负责跟踪产品交付后客户使用情况，整理和传递4.1.7 外部首检不合格项，并组织落实外部首检不合格项关闭。4.1.8
GJB新编 蜂窝纸板规范
蜂窝纸板规范GJB/3839--1999 1范围 1.1主题内容 本规范规定了蜂窝纸板的技术要求、试验方法和质量检验等事项。 1.2适用范围 本规范适用于未经特殊加工处理的蜂窝纸板的生产、使用和检验。经增强、防潮、防火、防静电等特殊加工处理的蜂窝纸板可参照执行。 2引用文件 GB450-89纸和纸板试样的采取 GB/T462-95纸和纸板水分的测定法 GB1453-92玻璃钢蜂窝夹层结构或芯子平压试验方法 GB1464-92玻璃钢蜂窝夹层结构容重试验方法 GB/T6547-98瓦楞纸板厚度的测定方法 GB/T6548-98瓦楞纸板粘合强度的测定方法 GB/T13023-91瓦楞原纸 GB/T13024-91箱纸板 GJB179A-96计数抽样检查程序及表
GJB1765-93军用物资包装标志 ISO5628-1990纸和纸板--静态弯曲挺度测定一般原理 3要求 3.1合格鉴定 按本规范提交的产品应是经鉴定合格或定型批准的产品。 3.2材料 3.2.1芯纸与面纸 生产蜂窝纸板使用的芯纸应符合GB/T13023的规定，面纸应符合GB/T13024的规定。按供需双方协议也可使用再生牛皮纸、茶板纸，但其主要技术指标应符合表1的要求。 表1新版、面纸德主要技术指标 3.2.2粘合剂 粘合剂应符合下列要求： a、初粘性好，粘接力强； b、干燥速度快；
c、酸碱度PH值应在6~8之间，无毒、无味、无腐蚀。 3.3工艺 3.3.1孔径比 为保证蜂窝纸板的结构强度，蜂窝纸芯的拉伸应充分、均匀、规整、孔径比(i)一般不得小于0.8。 蜂窝纸板及纸芯的各接触面的涂胶均匀充分，粘接牢固，每平方米蜂窝纸板脱胶部分之和不大于20cm2。 3.3.3固化 蜂窝纸芯需固化时，一般在纸芯拉伸状态进行，可采用浸润、雾化或喷淋等方法，有效固化面积一般不小于80%。 3.4物理机械性能 3.4.1含水率 蜂窝纸板含水率为（14±4）%。 3.4.2平压强度 蜂窝纸板的平压强度值不应低于表2的规定。
洞道干燥实验说明书
洞道干燥实验装置使用说明书 洞道干燥实验装置使用说明书 一、实验装置主要用途及功能 化工原理实验教学：干燥动力学曲线的测定、水－空气系统传热系数测定； 科学研究：本装置还可用于各类非热敏性物料的结合水、非结合水与平衡水含量的实验测定，以及气流干燥过程的热力学特性与热、质同时传递过程的实验研究；由下图可知，本实验装置主要由风机、电加热器、温度控制器、干燥室、风管等设备所组成。空气由风机鼓入电加热器，加热升温后经列管换热器再进入干燥室对物料进行干燥，循环风量由干燥室中的热球风速仪测量。离开干燥室的尾气，经碟阀再返回风机进口循环使用。循环空气温度可通过温度控制器自动调节，以保持在恒定干燥条件下进行实验。空气湿度可由相对湿度计间接获取（读取室温和相对湿度，计算后获得湿度），也可由干燥室前后的干、湿球温度计间接测定（查表读取）。加热空气流量可由碟阀开度来调节。 本实验的湿物料采用特制的无胶纤维纸板，所以有较强的吸水性。操作时将纸板直接放在干燥室内的电子天平托架上进行干燥，电子天平可连续显示湿纸板的重量。因而通过电子天平可直接读取湿纸板任一时刻干燥后的结果，计算出纸板在一定的时间间隔内的失重，即为纸板在这一段时间内所蒸发的水分量。 二、实验装置的主要技术性能指标 1、该装置主要由干燥器、列管换热器、离心风机、热球风速仪、电子天平、电加热器、液体流量计、温控仪表、开关、指示灯等组成。 2、装置整体外形尺寸：长×宽×高1700 mm×500 mm×1200mm。 3、装置总配电要求：AC220V，3.5kw，16A。 4、水分干燥速率：0.005-0.020gcm-2 min-1。 5、气流干燥室断面尺寸：宽×高140×200mm。 6、列管换热器（列管总外表面积0.20m2，19－φ18×1.5mm，长度400/500mm）。 7、转子流量计：水量LZB-10（16－160）L/h。 8、循环风及风量测量： ●离心风机：2800rpm，风量550 m3/h，风压120mmH2O，效率66％，轴功率0.37kw。 ●风量可调范围0－300 m3/h；风速：主管0－10m/s，箱内0－6m/s
实验七干燥实验
实验七 干燥实验 （一）沸腾干燥实验 沸腾干燥又称流化干燥，是固体流态化技术在干燥上的应用。沸腾床干燥器具有传热系数大,热效率高的特点，被广泛应用于化工、医药、食品等行业。 目前对干燥机理的研究尚不够充分，干燥速度的数据还主要依靠实验。在生产操作中，测量床层压力降可了解床层是否达到流态化，操作是否稳定等。因此，通过实验，可进一步掌握沸腾干燥的基本概念、基本理论和流化曲线、干燥曲线和干燥速率曲线等测定方法，同时还可了解操作故障的识别和排除，为今后的工业干燥器设计和生产操作打下坚实的基础。 一．实验任务（任选一个） 1．通过对流化曲线的测定，确定干燥介质适宜的操作流速范围； 2．某工厂需要设计一个沸腾床干燥器，用于干燥绿豆。请根据实验室提供的设备（见第三部分，实验装置与流程），设计一实验方案并进行实验，为他们提供有关参数，如绿豆的含水量随干燥时间的变化曲线、绿豆表面温度随干燥时间的变化曲线、干燥速率曲线、含水量、临界含水量0X 等。 二．实验原理 1．流化曲线： 流化曲线也称床层压降与气速的关系曲线。在流化床的底部气体分布板处装有一压力传感器，测定床层底部的压力，在玻璃管上口处也装有一压力传感器，通过测定床层流化 前后压力降Δ P f 1）。 图中曲线的a 段（虚线）表明固定床阶段压力降ΔP f 与空床流速u 成正比；此后如再增加气速，压力降的增加变缓，此时床内颗粒变松，成为膨胀床，气速增到b 处附近，床层开始流态化；此后气速再增，床层压力降基本上维持不变，如曲线的c 段所示，此即流化床阶段；过了c 段以后，气速再增，压力降反而变少，如曲线的b 段所示，此时颗粒开始为上升气流所带走，达到了气力输送阶段；若气流增大到将颗粒全部带走，此时压力降减到与气体流过空管的压力降相当。 如果到达流化阶段c 以后，把气速逐渐减少，可以测出压力降并不沿c －b －a 的路线返回，而是循着c －a’ 的路线返回。曲线的a’段亦相当于固定床阶段，但a’ 段与c 段之间有更为明显的转折，且a’ 段所显示的压力降比a 段所显示的低，此说明从流化床回复到固定床时，颗粒由上升气流中落下，所形成的床层较人工装填时疏松一些，阻力也就小一些。
首件检验规定
首件检验规定 1目的 规范和管理品质检验工作，防止不合格品在生产过程中使用，确保总装产品质量。 2适用范围 适用于本公司生产质量管理工作首件检测活动。 3术语 3.1检验：通过观察和判断，适当时结合测量、试验所进行的符合性评价； 3.2质量检验：就是对产品的一个或多个质量特性进行观察、测量、试验，并将结果和规定的质量要求进行比较，以确定每项质量特性合格情况的技术性检查活动； 3.3不合格：未满足要求. 4职责 4.1品管部是检验和试验的归口管理部门，负责对程序的监督和管理； 4.2工艺技术部负责提供产品检验和试验所需的产品图样及设计文件、技术标准等技术资料； 4.3品管部负责组织编制首件检验和试验规范或检验作业指导书；负责对检验数据的记录和保存，定期进行数据分析并形成报表，并对产品质量问题进行反馈，责成供货方进行整改；4.4生产单位负责生产物料的接收、确认和报检，作好状态标识，以及将首件样品交品质部确认并填写（首件质量确认报告）表。 4.5检验人员负责对生单位送检之产品的检测、判定、隔离和标识； 4.6品管部主管负责部分重要零部件的检验和试验； 5补充说明 5.1生产用物料接收和检验通知 5.1.1物料从仓库料出后，由生产组长依生产计划单对所到物料的名称、规格、数量和生产产品型号规格等进行确认； 5.1.2如果所生产的物料为客户要求试做样品,生产组长需在样品及《生产计划单》上注明“样品”标识。新样品由工艺技术部进行测试，品管部协助。 5.1.3如物料为客户加急订单，生产组长应在《首件质量报告》表上注明为“加急订单”，并及时向相关部门报检； 5.1.4物料报检应在领料后的半个小时内完成。 5.2物料检验 5.2.1检验责任部门在收到首件检验通知后，区分是否为急需用料，如是急料，应在接到通知的第一时间内安排检验，并将检验结果及时告知生产部和品管部。如不能及时完成，应立刻与工艺技术部和生产部协商解决。

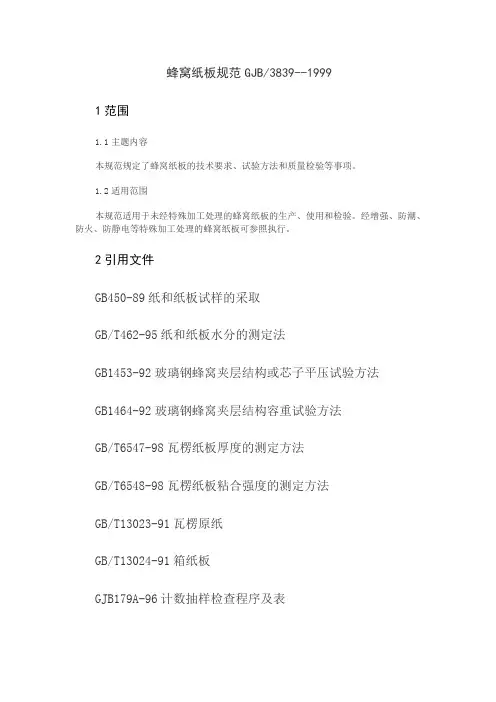

GJB蜂窝纸板规范
蜂窝纸板规范GJB/3839 -- 1999 1 范围 1.1 主题内容 本规范规定了蜂窝纸板的技术要求、试验方法和质量检验等事项。 1.2 适用范围 本规范适用于未经特殊加工处理的蜂窝纸板的生产、使用和检验。经增强、防潮、防火、防静电等特殊加工处理的蜂窝纸板可参照执行。 2 引用文件 GB450-89 纸和纸板试样的采取 GB/T462-95 纸和纸板水分的测定法 GB 1453-92 玻璃钢蜂窝夹层结构或芯子平压试验方法 GB1464-92玻璃钢蜂窝夹层结构容重试验方法 GB/T6547-98 瓦楞纸板厚度的测定方法 GB/T6548-98 瓦楞纸板粘合强度的测定方法 GB/T13023-91 瓦楞原纸 GB/T 13024-91 箱纸板 GJB179A-96 计数抽样检查程序及表 GJB1765-93 军用物资包装标志
ISO5628-1990 纸和纸板--静态弯曲挺度测定一般原理 3 要求 3.1 合格鉴定 按本规范提交的产品应是经鉴定合格或定型批准的产品。 3.2 材料 3.2.1 芯纸与面纸 生产蜂窝纸板使用的芯纸应符合GB/T13023的规定，面纸应符合GB/T13024的规定。按供需双方协议也可使用再生牛皮纸、茶板纸，但其主要技术指标应符合表1的要求。 表1 新版、面纸德主要技术指标 3.2.2 粘合剂 粘合剂应符合下列要求： a、初粘性好，粘接力强； b、干燥速度快； c、酸碱度PH值应在6~8之间，无毒、无味、无腐蚀。
3.3 工艺 3.3. 1孔径比 为保证蜂窝纸板的结构强度，蜂窝纸芯的拉伸应充分、均匀、规整、孔径比 (i) 一般不得小于0.8。 蜂窝纸板及纸芯的各接触面的涂胶均匀充分，粘接牢固，每平方米蜂窝纸板脱胶部分之和不大于20cm2。 3.3.3 固化 蜂窝纸芯需固化时，一般在纸芯拉伸状态进行，可采用浸润、雾化或喷淋等方法，有效固化面积一般不小于 80%。 3.4 物理机械性能 3.4.1 含水率 蜂窝纸板含水率为（14±4）%。 3.4.2 平压强度 蜂窝纸板的平压强度值不应低于表2的规定。
干燥实验
一、实验课程名称：化工原理 二、实验项目名称：干燥特性曲线测定实验 三、实验目的和要求： 1. 了解洞道式干燥装置的基本结构、工艺流程和操作方法。 2. 学习测定物料在恒定干燥条件下干燥特性的实验方法。 3. 掌握根据实验干燥曲线求取干燥速率曲线以及恒速阶段干燥速率、临界含水量、平衡含水量的实验分析方法。 4. 实验研究干燥条件对于干燥过程特性的影响。 四、实验内容和原理 实验内容：测定时间与物料质量的变化关系，计算含水量、干燥速度，绘制干燥曲线与干燥速率曲线。 实验原理：在设计干燥器的尺寸或确定干燥器的生产能力时，被干燥物料在给定干燥条件下的干燥速率、临界湿含量和平衡湿含量等干燥特性数据是最基本的技术依据参数。由于实际生产中的被干燥物料的性质千变万化，因此对于大多数具体的被干燥物料而言，其干燥特性数据常常需要通过实验测定。 按干燥过程中空气状态参数是否变化，可将干燥过程分为恒定干燥条件操作和非恒定干燥条件操作两大类。若用大量空气干燥少量物料，则可以认为湿空气在干燥过程中温度、湿度均不变，再加上气流速度、与物料的接触方式不变，则称这种操作为恒定干燥条件下的干燥操作。 1. 干燥速率的定义 干燥速率的定义为单位干燥面积（提供湿分汽化的面积）、单位时间内所除去的湿分质量。即 C G dX dW U A d A d τ τ = =- (10－1) 式中，U －干燥速率，又称干燥通量，kg/（m 2 s ）；A －干燥表面积，m 2； W －汽化的湿分量，kg ； τ －干燥时间，s ； G c －绝干物料的质量，kg ； X －物料湿含量，kg 湿分/kg 干物料，负号表示X 随干燥时间的增加而减少。 2. 干燥速率的测定方法 将湿物料试样置于恒定空气流中进行干燥实验，随着干燥时间的延长，水分不断汽化，湿物料质量减少。若记录物料不同时间下质量G ，直到物料质量不变为止，也就是物料在该条件下达到干燥极限为止，此时留在物料中的水分就是平衡水分X * 。再将物料烘干后称重得到绝干物料重G c ，则物料中瞬间含水率X 为 G G c X G c -= （10－2） 计算出每一时刻的瞬间含水率X ，然后将X 对干燥时间τ作图，如图10－1，即为干燥曲线。
实验5、干燥实验讲解
实验洞道干燥实验 一、实验目的 1、了解气流常压干燥设备的基本流程和工作原理； 2、掌握物料干燥速率曲线的测定方法； 3、了解操作条件改变对不同的干燥阶段所产生的影响。 二、实验原理 干燥是最常见的有效除湿的方法之一，干燥速率受众多因素的影响，主要与物料及其含水性质、干燥介质的性质、流速和干燥介质与湿物料接触方式等因素有关，一般由实验测定。 三、实验装置 图1 实验装置流程图 1.中压风机； 2.孔板流量计； 3. 空气进口温度计； 4.重量传感器； 5.被干燥物料； 6.加热器； 7.干球温度计；8.湿球温度计；9.洞道干燥器；10.废气排出阀；11.废气循环阀； 12.新鲜空气进气阀；13.干球温度显示控制仪表；14.湿球温度显示仪表； 15.进口温度显示仪表；16.流量压差显示仪表；17.重量显示仪表；18.压力变送器。
四、实验步骤 (一)实验前的准备工作 1. 将被干燥物料试样进行充分的浸泡。 2. 向湿球温度湿度计的附加蓄水池内，补充适量的水，使池内水面上升至 适当位置。 3. 将被干燥物料的空支架安装在洞道内。 4. 调节新空气入口阀到全开的位置。 (二) 装置的实验操作方法 1. 按下电源开关的绿色按键，在按风机开关按钮，开动风机。 2. 调节三个蝶阀到适当的位置，将空气流量调至所需读数。 3. 在温度显示控制仪表上，利用(＜,＞,︿)键调节实验所需温度值，sv窗 口显示，此时pv窗口所显示的即为干燥器的干球温度值，按下加热开关，让电热器通电。 4. 干燥器的流量和干球温度恒定达5分钟之后，即可开始实验。此时，读 )。 取数字显示仪的读数作为试样支撑架的重量(G D 5. 将被干燥物料试样从水盆内取出，控去浮挂在其表面上的水份(使用呢子 物料时，最好用力挤去所含的水分，以免干燥时间过长。将支架从干燥 器内取出，再将支架插入试样内直至尽头)。 6. 将支架连同试样放入洞道内，并安插在其支撑杆上。注意:不能用力过大， 使传感器受损。 7. 立即按下秒表开始计时，并记录显示仪表的显示值。然后每隔一段时间 记录数据一次( 记录总重量和时间 )，直至减少同样时间重量的减少是恒速阶段所用时间的8倍时，即可结束实验。 注意: 最后若发现时间已过去很长，但减少的重量还达不到所要求的克数，则可立即记录数据。 注意：放入物料后不要在点击〈读取操作条件〉，那样会使实验程序进入错误状态，无法正常数据的采集和处理。
