公路工程-桥梁-钢栈桥-贝雷梁 计算书及图纸
钢栈桥计算书
钢栈桥计算书目录1、设计概况 (3)2、设计目标 (3)3、设计规范 (3)4、设计等级 (3)5、材料及参数 (4)6、设计荷载 (4)6.1 恒载 (5)6.2 活载 (5)7、荷载组合 (5)8、计算结果 (5)8.1 计算模型及边界条件设置 (5)8.2 计算结果分析 (6)8.2.1 桥面板强度计算结果 (6)8.2.2 桥面纵向分配梁强度计算结果 (7)8.2.3 贝雷片强度计算结果 (8)8.2.4 贝雷梁刚度计算结果 (10)8.2.5 花架强度计算结果 (10)8.2.6 桩顶分配梁强度计算结果 (11)8.2.7 桩顶分配梁刚度计算结果 (12)8.2.8 桩间联系强度计算结果 (13)8.2.9 钢管桩强度计算结果 (15)8.2.10 钢管桩稳定性计算结果 (16)9、施工注意事项 (19)主钢栈桥计算书1、设计概况栈桥平台通道宽为 6.0m，为多跨型钢连续梁桥，计算跨径布置为 12m。
桥梁结构布置形式为：桥面板采用 8mm 厚钢板，钢板下设 I10a纵向分配梁，间距为 30cm；纵向分配梁下采用 321 型贝雷梁，贝雷梁每隔 3 米设置一道支撑架，支撑架采用 L63*5 角钢，贝雷梁与桥面横向分配梁采用卡扣螺栓固定，贝雷梁与栈桥下部结构采用柱顶分配梁与钢管桩，柱顶分配梁采用双拼I45b，跨中钢管桩采用φ630×10mm，间距4.5m，为了保证钢管立柱结构的稳定，钢管间设剪刀撑，剪刀撑采用槽钢[16b，结构杆件之间采用栓接连接。
栈桥每隔4-5跨设置一处制动墩。
由于钢管桩支撑位置贝雷片竖杆应力集中，故在钢管桩支撑位置处的贝雷片竖杆采用双拼8#槽钢进行加强，保证竖杆强度。
2、设计目标本次计算的设计目的为：（1）确定通行车辆荷载；（2）确定各构件计算模型及边界约束条件；（3）验算各构件强度与刚度；（4）验算钢管桩稳定性。
3、设计规范(1) 装配式公路钢桥多用途使用手册[M] （人民交通出版社）(2) 《公路桥涵设计通用规范》（JTG D60-2015）(3) 《公路桥涵施工技术规范》（JTG/T3650—2020）(4) 《港口工程荷载规范》JTS144-1-2010(5) 《钢结构设计规范》（GB50017-2017）(6) 《公路工程技术标准》（JTGB01-2014）(7) 《路桥施工计算手册》（人民交通出版社）4、设计等级(1) 设计荷载：验算荷载考虑单车道 70t 砼罐车、80t履带吊整机工作质量、80t旋挖钻机，履带长度为6.054m，冲击系数采用1.3Hz，由于考虑验算荷载较大，故此处忽略行人荷载及其它荷载。
施工临时贝雷梁钢便桥计算书
目录1。
工程概况 (1)2.参考规范及计算参数 (3)2。
1.主要规范标准 (3)2。
2.计算荷载取值 (3)2。
3.主要材料及力学参数 (4)2。
4.贝雷梁性能指标 (5)3。
.................................................................................................................................. 上部结构计算6 3。
1.桥面板计算 (6)3。
2.16b槽钢分布梁计算 (6)3.3。
贝雷梁内力计算 (7)4。
............................................................................................................... 杆系模型应力计算结果114.1.计算模型 (11)4。
2.计算荷载取值 (12)4.3。
贝雷梁计算结果 (13)4。
4.墩顶工字横梁计算结果 (21)4.5。
钢立柱墩计算结果 (24)5.下部结构验算 (26)6.稳定性验算 (28)7。
.................................................................................................................................................... 结论281.工程概况根据现状道路控制条件，李家花园隧道拓宽改造工程钢便桥跨径布置为6m+9m+24m （27m)+12m。
桥面宽度每跨等宽,第一跨为12.629m，第二跨15.4m，第三跨20.4m（23.4m），第四跨28。
673m。
第三跨20.4m宽度跨径为24m，另外3m范围跨径27m。
钢便桥上部结构选用贝雷梁，27m跨径选用单排单层加强型贝雷梁,布置间距为0。
2-1钢栈桥计算书
目录1. 设计说明 (1)1.1 栈桥构造 (1)1.2 设计依据 (3)1.3 设计标准 (3)1.4主要材料力学性能 (3)2. 荷载 (4)2.1 永久荷载 (4)2.2 可变荷载 (4)2.2.1 履带吊 (4)2.2.2 混凝土罐车 (4)2.3 荷载工况 (5)3. 栈桥结构计算分析 (5)3.1 混凝土面板计算 (5)3.2 计算模型 (5)3.3 工况1计算分析 ........................................................ 错误！未定义书签。
3.4工况2计算分析 (8)3.7计算结果汇总 (12)I栈桥设计计算书1. 设计说明1.1 栈桥构造栈桥为钢管桩基础贝雷梁栈桥，采用钢板桥面板。
其中栈桥标准跨径21m，行车道宽7.0m（栈桥总宽8m）。
栈桥基础每排采用3根υ630,δ8mm钢管桩，；钢管桩上设2X45I型钢承重横梁。
根据栈桥宽度设置9排贝雷纵梁，每两排贝雷纵梁之间采用90花架连接。
栈桥面层采用10mm厚Q235刚板面板，并设置有防护栏杆、电缆通道等附属设施。
栈桥跨径布置及标准段横断面见下图。
栈桥总体立面图（单位：cm）栈桥总体侧面图（单位：cm）栈桥总体平面图（单位：cm）1.3 设计依据⑴《公路桥涵设计通用规范》（JTG D60-2004）⑵《港口工程桩基规范》(JTS 167-4-2012)⑶《公路桥涵施工技术规范》(JTG/T F50-2011)⑷《钢结构设计规范》（GB50017-2003）⑹《混凝土结构设计规范》（GB50010-2010）1.4 设计标准⑴设计荷载：80t履带吊，12m³混凝土罐车；⑵水位：20年一遇的最高洪水位+3.3m；⑶水流速度：2.3m/s；⑹河床高程：河床底标高为-1.30m,河堤顶标高为+5.20m，常水位为+1.80m，河床处地质情况依次为5m 厚淤泥质粘土、8m 厚粉细砂层、6m 厚中砂层和15m 厚圆砾层等，对应侧摩阻力分别为9kpa、25kpa、38kpa、70kpa，河床一般冲刷深度约2.0m。
下承式贝雷钢栈桥设计计算书
目录1 设计说明........................................................ - 1 -1.1 栈桥构造 ................................................... - 1 -1.1.2 贝雷梁............................................... - 2 -1.1.3 桩顶横梁............................................. - 2 -1.1.4 钢管桩基础........................................... - 2 -1.2 设计主要参考资料 ........................................... - 2 -1.3 设计标准 ................................................... - 3 -1.4 主要材料力学性能 ........................................... - 3 -2 作用荷载........................................................ -3 -2.1 永久作用 ................................................... - 3 -2.2 可变作用 ................................................... - 3 -2.2.1 混凝土罐车........................................... - 4 -2.2.2 流水压力............................................. - 4 -2.2.3 风荷载............................................... - 4 -2.2.4 制动力............................................... - 4 -2.3 荷载工况 ................................................... - 4 -3 栈桥结构计算分析................................................ -4 -3.1 计算模型 ................................................... - 5 -3.2 计算分析 ................................................... - 5 -3.3 计算结果汇总 ............................................... - 7 -4 基础计算........................................................ - 8 -4.1 钢管桩入土深度 ............................................. - 8 -4.2 钢管桩稳定性 .............................................. - 10 -5 结论........................................................... - 11 -栈桥计算书1 设计说明1.1 栈桥构造栈桥设计为下承式贝雷钢栈桥，负担施工中的材料、物资的运输功能、人员的通行通道。
111米钢栈桥计算书_secret

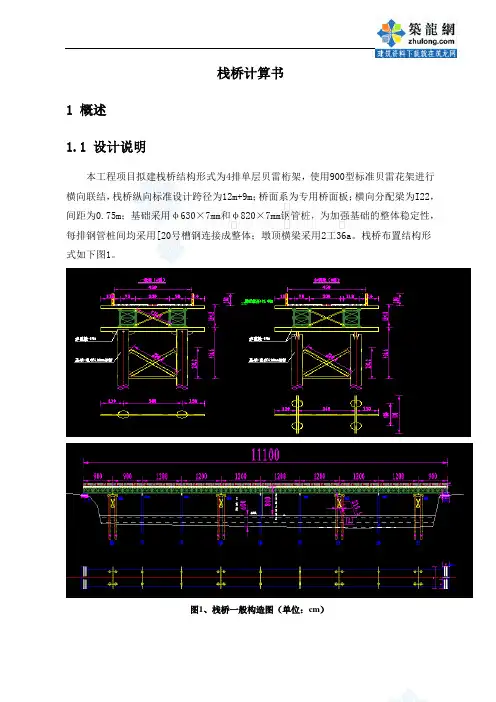

栈桥计算书1 概述1.1 设计说明本工程项目拟建栈桥结构形式为4排单层贝雷桁架，使用900型标准贝雷花架进行横向联结，栈桥纵向标准设计跨径为12m+9m；桥面系为专用桥面板；横向分配梁为I22，间距为0.75m；基础采用υ630×7mm和υ820×7mm钢管桩，为加强基础的整体稳定性，每排钢管桩间均采用[20号槽钢连接成整体；墩顶横梁采用2工36a。
栈桥布置结构形式如下图1。
图1、栈桥一般构造图（单位：cm）1.2 设计依据1）《公路桥涵设计通用规范》（JTG D60-2004）2）《公路桥涵地基与基础设计规范》（JTJ024-85）3）《公路桥涵钢结构及木结构设计规范》（JTJ025-86）4）《公路桥涵施工技术规范》（JTJ041—2000）5）《海港水文规范》（JTJ213-98）1.3 技术标准1）设计顶标高；2）设计控制荷载：栈桥运营期间：施工重车荷载主要表现在混凝土罐车满载，自重20T+载重30T，考虑1.3的动力系数，按照65T荷载对栈桥桥面板及分配梁I22a进行验算；考虑本栈桥桥位实际地理条件，其施工工艺采用50T履带吊，50T履带吊自重50T+吊重15T，考虑车辆自重及1.3的车辆冲击系数，栈桥设计中选择85吨履带吊车荷载进行贝雷梁及承重梁的验算；3）设计行车速度10km/h。
2 荷载布置2.1 上部结构恒重（4米宽计算）1）钢便桥面层：8mm厚钢板，单位面积重62.8kg，则4.08kN/m。
2）面板加劲肋工12.6,单位重14.21kg/m，则0.14kN/m，间距0.24m 。
3）面层横向分配梁：I，单位重33.05kg/m，则0.33kN/m ，1.32kN/根，间距1.5m；224）纵向主梁：横向4排321型贝雷梁，4.3kN/m；5）桩顶分配主梁：2I，单位重60 kg/m ,则1.2kN/m。
36a2.2 车辆荷载1）轮压：车轮接地尺寸为0.5m×0.2m；图2、罐车荷载布置图2：50T履带吊横向及纵向布置图（469mm×76mm）单侧履带压：单侧履带着地尺寸为0.76m×4.69m，单侧履带荷载按线性荷载计算为850 kN/m÷2÷4.69=90kN/m。
贝雷梁支架计算书91744
西山漾大桥贝雷梁支架计算书1.设计依据设计图纸及相关设计文件《贝雷梁设计参数》《钢结构设计规范》《公路桥涵设计规范》《装配式公路钢桥多用途使用手册》《路桥施工计算手册》《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）2.支架布置图在承台外侧设置钢管桩φ609×14mm，每侧承台2根，布置形式如下：钢管桩与承台上方设置400*200*21*13的双拼H型钢连成整体。
下横梁上方设置贝雷梁，贝雷梁采用33排单层321标准型贝雷片,贝雷片横向布置间距为450mm。
贝雷梁上设置上横梁，采用20＃槽钢@600mm。
于上横梁上设置满堂支架.支架采用钢管式支架，箱梁两端实心部分采用100×100方木支撑，立杆为450×450mm；并在立杆底部设二个倒拔塞便于拆模。
箱梁腹板下立杆采用600(横向)×300mm （纵向）布置。
横杆步距为1。
2m，(其它空心部位立杆采用600（横向)×600mm（纵向）布置）。
内模板支架立杆为750（横向)×750mm（纵向）布置.横杆步距为≤1。
5m。
箱梁的模板采用方木与夹板组合；两端实心及腹板部位下设100＊100mm方木间距为250mm.翼板及其它空心部位设50＊100mm方木间距为250mm。
内模板采用50＊100mm方木间距为250mm。
夹板均采用1220*2440*15mm的竹夹板.具体布置见下图：3.材料设计参数3.1.竹胶板：规格1220×2440×15mm根据《竹编胶合板国家标准》（GB/T13123—2003)，现场采用15mm厚光面竹胶板为ρ。
Ⅱ类一等品,静弯曲强度≥50MPa,弹性模量E≥5×103MPa；密度取310m=/KN3.2.木材100×100mm的方木为针叶材，A—2类,方木的力学性能指标按”公路桥涵钢结构及木结构设计规范"中的A-2类木材并按湿材乘0。
贝雷梁钢栈桥设计计算书
1、工程概况本栈桥工程为广西北海金滩14K㎡场地施工用辅助通道。
设计宽度8米，设计长度1755.6米,跨径采用15米。
2、结构验算2.1 验算依据（1）《公路桥涵施工技术规范》(JTG/T F50-2015)（2）《公路钢结构桥梁设计规范》（JTG D64-2015）（3）《公路桥涵设计通用规范》（JTGD60-2015）（4）《公路桥涵地基与基础设计规范》（JTG D63-2007）（5）《公路桥涵钢结构设计规范》(GB50017-2003)（6）《建筑桩基技术规程》（JGJ94-2008）（7）《钢管桩施工技术规程》（YBJ233-1991）（8）《桥梁施工图设计文件》（9）《广西北海金滩14K㎡场地岩土勘察报告》2.2 荷载参数作用于栈桥的荷载分为恒荷载及可变荷载。
恒荷载主要为栈桥结构自重，可变验算荷载为设计荷载：55t渣土运输车。
2.2.1 恒载由计算程序自动考虑。
2.2.2 可变荷载（1）55 吨渣土运输车渣土运输车共3 轴，其具体尺寸如下图，前轮着地面积为0.3×0.2m，后轮着地面积为0.6×0.2m。
单轮最大设计荷载为5.5t。
55吨渣运输车轴距布置图（单位：mm）2.3 荷载工况按最不利的原则考虑以下控制工况：（1）验算控制工况考虑栈桥实际情况，单跨长度为15m，同一跨内最多布置两辆重车，贝雷梁、桥面系验算控制工况为：工况1：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于标准贝雷梁段；工况2：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于通航口加强弦杆贝雷梁段；2.4 结构材料1、钢弹性模量E=2.1×105 mpa；剪切模量G=0.81×105 mpa；密度ρ=7850 Kg/m；线膨胀系数α=1.2×10-5；泊松比μ=0.3；抗拉、抗压和抗弯强度设计值f d =190MPa；抗剪强度设计值fvd=110MPa；2、贝雷梁中各杆件理论容许应力：抗拉、抗压和抗弯强度设计值fd=200MPa；抗剪强度设计值fvd=120MPa。
钢便桥计算书
安徽蚌埠至固镇公路改建工程2标临时钢栈桥计算书编制：批准：浙江兴土桥梁建设有限公司2012年2月7日目录1概述 (1)1.1设计说明 (1)1.2设计依据 (1)1.3技术标准 (2)1.4自重荷载统计 (3)1.5荷载工况建立 (3)1.6荷载组合： (3)2上部结构内力计算 (4)2.1桥面板内力计算 (4)2.2I22横向分配梁内力计算 (9)2.3321型贝雷梁内力验算 (14)2.4承重梁内力计算： (19)2.5钢管桩基础验算 (22)3计算结论 (28)蚌埠临时栈桥计算说明书1 概述1.1 设计说明本栈桥为安徽蚌埠至固镇公路改建工程2标基础施工，根据施工现场的具体地质情况、水纹情况和气候情况，拟建栈桥合同段长30m，便桥宽度为4米。
栈桥两侧设栏杆，下部结构采用钢管桩基础，上部结构采用贝雷和型钢的组合结构。
栈桥的结构形式为横向四排单层贝雷桁架，两侧桁架间距分0.9m，中间桁架间距为1.5m，标准跨径为12m，边侧跨径为9m。
栈桥桥面系采用定型桥面板，面系分配横梁为I22a，间距为75cm；基础采用φ529×8mm以上钢管桩，为加强基础的整体稳定性，每排钢管桩间均采用[20a号槽钢连接成整体。
1.2 设计依据1）《公路桥涵设计通用规范》（JTG D60-2004）2）《公路桥涵地基与基础设计规范》（JTGD63-2007）3）《公路桥涵钢结构及木结构设计规范》（JTJ025-86）4）《公路桥涵施工技术规范》（JTG/T F50-2011）5）《海港水文规范》（JTJ213-98）6）《装配式公路钢桥多用途使用手册》7）《钢结构计算手册》1.3技术标准1）桥面设计顶标高为+17.09米。
2）设计荷载：9m3砼罐车、履-50（最大吊重按10t考虑）。
3）验算荷载：（冲击系数已加入模型）①9m3砼罐车：罐车满载在计算模型中添加。
②50T履带吊机：履带接地尺寸4.5m×0.7m。
关河大桥施工钢栈桥计算书
连运港至镇江铁路跨宁启铁路特大桥(32+48+32)m关河大桥施工钢栈桥设计计算书编制：复核：审核：中铁十七局集团有限公司勘察设计院二〇一五年九月目录1、编制目的 (1)2、设计依据 (1)3、工程概况 (1)4、结构布置形式 (1)5、设计荷载 (2)5.1设计荷载取值 (2)5.2荷载布置 (3)6、桥面系计算 (4)7、贝雷梁桁架计算 (6)7.1荷载工况分析 (6)7.2两种工况下单片贝雷梁受力计算 (6)8、桩顶双I40a工字钢承重梁计算 (9)9、钢管桩桥墩计算 (11)9.1钢管桩桩长计算 (12)9.2钢管桩的流水压力计算 (12)9.3风压力计算 (13)9.4汽车水平制动力计算 (13)9.5钢管强度及稳定性验算 (14)9.6钢管桩的变形计算 (14)9.7钢管桩连接点焊缝计算 (15)9.8桥台基底应力验算 (16)10、计算结论 (16)跨关河大桥施工钢栈桥设计计算书1、编制目的为保证顺利施工跨宁启铁路特大桥(32+48+32)m关河大桥，于DK215+256.21-DK215+296.21设置钢栈桥，并对钢栈桥进行设计及受力分析，受力分析采用手算结合Midas软件进行仿真计算。
2、设计依据①《公路桥涵设计通用规范》JTG D60-2004②《公路桥涵钢结构及木结构设计规范》JTJ025-86③《钢结构设计规范》GB 50017-2003④《路桥施工计算手册》⑤（32+48+32）m连续梁施工图3、工程概况施工钢栈桥高度：跨越关河大桥施工钢栈桥桥面设计标高6.335m，贝雷梁底设计标高4.625m，桥下设计水位2.8m，计算采用R=100的基本风压为0.45kPa。
施工钢栈桥标准：钢栈桥采用钢管桩基础，贝雷架结构，上铺防滑钢板。
桥面宽为6.0m，桥长为42m，采用9m桥跨型式，每隔1跨设双排制动墩，制动墩排间距3m。
主梁采用单层六排装配式公路桁架梁（贝雷梁），桥面系采用I20a横梁，间距25cm，其上纵向铺设8mm厚防滑钢板作为行车道板。
贝雷梁栈桥及平台计算书
仁义桂江大桥贝雷梁栈桥及作业平台计算书编制：复核：审核：西部中大建设集团有限公司梧州环城公路工程N02合同段工程总承包项目经理部二○一五年十二月目录一、工程概述........................................... 错误!未定义书签。
二、设计依据........................................... 错误!未定义书签。
三、计算参数........................................... 错误!未定义书签。
、材料参数......................................................... 错误!未定义书签。
、荷载参数......................................................... 错误!未定义书签。
、材料说明............................................. 错误!未定义书签。
、验算准则......................................................... 错误!未定义书签。
四、栈桥计算........................................... 错误!未定义书签。
、计算工况......................................................... 错误!未定义书签。
、建立模型......................................................... 错误!未定义书签。
、面板计算......................................................... 错误!未定义书签。
、工况一计算结果................................................... 错误!未定义书签。
贝雷梁钢栈桥设计计算书
1、工程概况本栈桥工程为广西北海金滩14K㎡场地施工用辅助通道。
设计宽度8米，设计长度1755.6米,跨径采用15米。
2、结构验算2.1 验算依据（1）《公路桥涵施工技术规范》(JTG/T F50-2015)（2）《公路钢结构桥梁设计规范》（JTG D64-2015）（3）《公路桥涵设计通用规范》（JTGD60-2015）（4）《公路桥涵地基与基础设计规范》（JTG D63-2007）（5）《公路桥涵钢结构设计规范》(GB50017-2003)（6）《建筑桩基技术规程》（JGJ94-2008）（7）《钢管桩施工技术规程》（YBJ233-1991）（8）《桥梁施工图设计文件》（9）《广西北海金滩14K㎡场地岩土勘察报告》2.2 荷载参数作用于栈桥的荷载分为恒荷载及可变荷载。
恒荷载主要为栈桥结构自重，可变验算荷载为设计荷载：55t渣土运输车。
2.2.1 恒载由计算程序自动考虑。
2.2.2 可变荷载（1）55 吨渣土运输车渣土运输车共3 轴，其具体尺寸如下图，前轮着地面积为0.3×0.2m，后轮着地面积为0.6×0.2m。
单轮最大设计荷载为5.5t。
55吨渣运输车轴距布置图（单位：mm）2.3 荷载工况按最不利的原则考虑以下控制工况：（1）验算控制工况考虑栈桥实际情况，单跨长度为15m，同一跨内最多布置两辆重车，贝雷梁、桥面系验算控制工况为：工况1：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于标准贝雷梁段；工况2：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于通航口加强弦杆贝雷梁段；2.4 结构材料1、钢弹性模量E=2.1×105 mpa；剪切模量G=0.81×105 mpa；密度ρ=7850 Kg/m；线膨胀系数α=1.2×10-5；泊松比μ=0.3；抗拉、抗压和抗弯强度设计值f d =190MPa；抗剪强度设计值fvd=110MPa；2、贝雷梁中各杆件理论容许应力：抗拉、抗压和抗弯强度设计值fd=200MPa；抗剪强度设计值fvd=120MPa。
贝雷梁栈桥检算书
贝雷梁栈桥检算书一、栈桥设计本工程处于乡村河道下游,且洪水季节量大、速度快。
因此需搭设栈桥，以方便施工机械和人员的往来。
设计栈桥桥面宽4m，长24m,净跨度22m，1跨。
本桥采用国产1500× 3000型，高度 1.5m，单片长度 3m的工具式贝雷片。
栈桥采用C30混凝土钢筋网做基础，以达到设计承载力为准。
工字钢置于贝雷梁下弦梁上，在贝雷梁上沿横桥方向排布I28a工字钢，工字钢间距为0.8m,10cm槽钢按15cm间距2块槽钢合拼布设在工字钢上作为分配梁，最上层满铺δ6mm花纹钢板，焊接形成桥面。
为提高稳定性，工字钢与贝雷梁接触部位应在前者上焊限位三角铁，以防倾覆。
在桥两侧设置1.5m高人行栏杆，并挂设安全网。
本栈桥按照单车通行60T进行设计计算，考虑车辆在制动情况下后桥最不利情况为50T，前桥为10T，桥距为5m，车宽2.5m。
本桥选用两组三排单层加强型贝雷梁。
二、栈桥的受力验算1、贝雷梁的受力分析及验算：贝雷纵梁最大跨度为22m，受力分析和验算按22m计算。
钢板：47.1kg/m2=0.471KN/m24m宽均布荷载=1.88 KN/mⅠ28a工字钢：43.47kg/m0.8m纵向间距均布荷载=0.435KN/m贝雷架自重：270kg/片，长3m均布荷载=0.9KN/m加强弦杆：80 kg/支均布荷载=0.27KN/m10cm槽钢：10 kg/m0.15m纵向间距均布荷载=0.1KN/m钢板重量：47.1×4×24=4521.6kgⅠ28工字钢重量：43.47×6×31=8128.2kg贝雷架自重：48片×270kg/片=12960kg加强弦杆自重：96片×80=7680kg贝雷梁支撑架：18片×21kg/片=378kg10cm槽钢：24×27×2×10=12960 kg恒载：T=4521.6+8128.2+12960+7680+378+12960=46627.8kg=466.278KN恒载换算为均布荷载q=T/22=21.194KN/m ，恒载跨中弯距：M1=qL2/8=21.194×222/8=1282.237KN.m梁端恒载剪力：Q=1/2×21.194×22=233.134KN活载：施工中单车通行最大荷载为60T，考虑汽车制动、冲击等因数，系数为1.2，因此，计算活载为P=60×1.2=72T。
18米贝雷梁栈桥计算书
18米贝雷梁栈桥计算书一、计算依据㈠、《建筑结构静力计算实用手册》；㈡、《xxx互通立交桥工程》施工图；㈢、《公路桥涵施工技术规范》；㈣、《公路桥涵设计规范》；㈤、《贝雷梁使用手册》；二、设计要点1、设计荷载为55吨，栈桥净宽5.0米，单跨18米，桥梁总长72米。
2、桥面以0.15m×0.15m方木并排铺设，方木下以I20工字钢为纵梁，I20工字钢下I36工字钢为横梁，架设在贝雷梁纵梁上。
3、桥梁台、墩、基础为片石混凝土。
4、用国产贝雷片支架拼装成支架纵梁，支架结构均采用简支布置。
三、施工荷载计算取值㈠、恒载1、方木自重取7.5KN/m3；2、钢构自重取78KN/m3；3、I20工字钢自重：0.28KN/m；4、I36工字钢自重：0.66KN/m；5、贝雷自重取1KN/m（包括连接器等附属物）；6、片石混凝土自重取20KN㈡、荷载组合根据《建筑荷载设计规范》，均布荷载设计值=结构重要性系数×（恒载分项系数×恒载标准值）。
恒载分项系数为1.2。
㈢荷载分析混凝土罐车为三轴车，考虑自重为550kn,根据车辆的重心，前轮轴重110kn,两个后轴分别为220kn后轴间距为1.3米，轮间距为1.9米。
图2四、各构件验算(一)桥面检算栈桥桥面方木直接搁置于间距L=1米的I20工字钢, 取单位长度(2.4米)桥面宽进行计算。
假设一根后轴作用在计算部位。
桥面五跨连续梁考虑,1、荷载组合桥面: q=1.2×220/2=132kN2、截面参数及材料力学性能指标1、方木力学性能W= a3/6=1503/6=5.63×105mm3I= a4/12=1504/12=4.22×107mm42、承载力检算（按三等跨连续梁计算）方木的力学性能指标按《公路桥涵钢结构及木结构设计规范》（JTJ025-86）中的A-3类木材并按湿材乘0.9的折减系数取值，则：[σ]＝12×0.9＝10.8MPa,E=9×103×0.9=8.1×103MPaa强度M max＝0.289Fl＝0.289×132×1＝38.2KNmσmax＝M max /W＝38.2×103×103/5.63×106＝6.78MPa≤[σ0]合格b刚度荷载:q=1.2×220/2=132knf＝2.716×Fl3/(100EI)＝2.716×132×10003/(100×8.1×103×4.22×107)＝0.011mm≤[f0]＝1000/400＝2.5mm 合格(二)纵梁I20工字钢检算横梁方木搁置于间距1米的I20工字钢纵梁上, I20工字钢纵梁架设在间距2m的I36工字钢, 按最不利情况，车轴一侧的荷载都作用在一根工字钢上，纵梁五跨连续梁考虑.1、荷载组合F=1.2×220/2=132kNq=7.5×0.15×0.15×0.7×(5/0.15)/5=0.17Kn/m2、截面参数及材料力学性能指标W=2.37×105mm3I=2.37×107mm4[σ]＝203MPa, E=206GPa3、承载力计算a强度M max1＝0.227Fl＝0.227×132×3 ＝90KN.mM max2＝0.778q1l2＝0.227×0.17×12＝0.132KN.mσmax1＝M max1 /W＝90×106/（2×2.37×105）＝189.9MPaσmax2＝M max2 /W＝0.132×106/（2×2.37×105）＝0.27MPaσ＝σmax1+σmax2＝189.9+0.27=190.17≤[σ0]合格b刚度荷载:F=1.2×220=264kNq2=7.5×0.15×0.15×0.7×(5/0.15)/5=0.17Kn/mf1＝1.466Fl3/(100EI)＝1.466×264×30003/(100×2.06×105×2.37×107)＝0.021mmf2＝0.521ql4/(100EI)＝0.521×0.17×30004/(100×2.06×105×2.37×107)＝0.015mmf＝f1+f2＝0.021+0.015=0.036mm≤[f0]＝3000/400=75mm合格(三) I36工字钢横梁检算I36工字钢为每7个一组，架设在间距为3米的贝雷梁上，取不理情况两个后轴作用在一根横梁上，荷载考虑为均布荷载。
钢栈桥计算书
1. 概述 (1)1.1上部结构 (2)1.2下部构造 (2)2. 计算依据 (3)3. 荷载参数 (3)3.1基本可变荷载 (3)3.2其他可变作用 (5)4．荷载组合与验算准则 (5)4.1栈桥荷载组合 (5)4.2栈桥验算准则 (6)5．结构计算 (6)5.1桥面系计算 (6)5.2主梁计算 (8)5.2.1 工况Ⅰ (8)5.2.2工况Ⅴ (11)5.2.3工况Ⅲ (13)5.2.4结论 (16)5.3承重梁计算 (16)5.4桩基础计算 (18)5.4.1桩基反力计算 (18)5.4.2钢管桩计算 (18)5.4.3 承载能力计算 (18)6.计算结论 (18)1. 概述拟建栈桥为北沿江高速公路巢湖至无为段路基工程六标施工期间的辅助通道。
两座栈桥长约414m，单座栈桥长度207米，桥面宽5.5m；上部采用连续贝雷梁型钢组合，下部结构采用钢管桩基础，根据现场的地形地貌，桥台采用钢管桩础。
栈桥的结构形式为横向六排单层贝雷桁架，两侧桁架间距0.9m，中间桁架间距为1.30m，最大跨径为9m。
栈桥桥面系采用定型桥面板，面系分配横梁为I22a，间距为75cm；基础采用φ630×8mm以上钢管桩，为加强基础的整体稳定性，每排钢管桩间均采用[20a号槽钢连接成整体。
本栈桥主跨按连续梁设计。
栈桥设计控制荷载为80T，计12方砼罐车车辆荷载（罐车自重16T，12m³混凝土重12×2.65=31.8，共重47.8T，）、400型旋挖钻机桥面行走荷载，并考虑50t履带吊机墩顶起吊作业。
栈桥总体布置图如图1和图2所示。
图1 栈桥总体布置图图2 栈桥横断面布置图1.1上部结构1）跨径：栈桥标准跨径分为9m，均按连续梁设计。
2）桥宽：栈桥桥面净宽为5.5m。
3）主梁：栈桥主梁贝雷梁组拼，钢桥面板栈桥横桥向布置6片，详见图2所示。
贝雷梁钢材为16Mn，贝雷梁销轴钢材为30CrMnSi。
贝雷片钢栈桥受力计算书
钢栈桥受力计算8．1钢栈桥的验算8.1.1钢栈桥设计概况：1.钢栈桥桥面宽度为9.0m，全长203m，桥面标高为9.5米。
结构型式为：贝雷片钢栈桥。
栈桥结构见附图。
2.基础：钢栈桥采用钢管桩基础，每排采用3根直径为630mm的三根钢管桩组成，壁厚16mm，钢管桩的横向间距为4米,纵向间距为6米。
入土深度为12m。
钢管桩顶设置法兰盘支座。
3.桥面结构自上而下分别为：桥面：采用1.2cm的钢板，钢板采取满铺桥面，每隔10m留一道1cm的伸缩缝。
纵桥向分配梁：密布[25b槽钢，横桥向分配梁：采用I25a工字钢，间距为1.2m。
主纵梁：采用单层双排150cm高321型贝雷片，每组两片贝雷桁架采用45cm宽花架连接，间距2.85m。
形成装配式贝雷桁架主梁，共四组。
下横梁：采用H600型钢，与钢管桩顶法兰盘支座连接。
支撑：桩与桩之间、两贝雷片之间均用剪力撑进行加固连接，其他各部件之间均采用钢构件进行加固。
8.1.2基本荷载(恒荷载分项系数1.2，活荷载分项系数1.3)1、恒荷载1.2cm的钢板：0.012×78.5=0.942KN/m2[25b槽钢纵向分配梁：0.313KN/mI25a工字钢横向分配梁：0.42KN/m贝雷桁架主梁(1.5m高)：6.66KN/m下横梁HN606（606×201×12×20）:1.2KN/m（1）活荷载(1)100T履带吊整机质量为112T(基本臂带100T钩)+吊重16T，履带长度7.505m，履带宽度1.015m，履带接触桥面长度6.475m，履带宽度1.015m，接地比压0.0922MPa。
履带吊传给桥面的活荷载：92.2KN/m2。
(2)施工及人群活荷载：4KN/m2。
8.1.3构件内力计算与设计<一>1.2cm钢板采取满铺方式，纵桥向分配梁[25b槽钢采取满铺方式,因此，可以不对钢板进行受力分析计算。
<二>纵桥向分配梁[25b槽钢计算,槽钢(两肢朝下)采取满铺方式，Wx=32.7cm3,r=1.2,y履带带传力：92.2×0.25=23.05KN/m梁自重：0.313KN/m钢板重：0.942×0.25=0.236KN/mq=1.3x23.05+1.2(0.313+0.236)=30.62KN/m计算跨度：L=750mm内力计算：M=1/8×q×l2=1/8×30.62×0.752=2.153KN-m荷载工况一(恒载)内力图M=2.153KN-m强度验算：Wy=2.153×103/1.2×32.7=54.87N/mm2<f=215N/mm2.Ó=M/ry整体稳定验算：L1/b1=750/250=3<16整体稳定，安全，局部稳定无需验算，所选截面满足要求。
下承式贝雷钢栈桥设计计算书
牌号
σ
抗剪τ
Q2３5钢
Q２35钢
2１5
125
贝雷销子
3０ＣｒMｎTi
1105
208
贝雷梁
１6锰钢
３10
180
2作用荷载
2.1永久作用
本栈桥永久作用为材料自重恒载，型钢桥面系、贝雷梁及墩顶分配梁等结构自重,材料自重采用Mｉｄas Ciｖｉl２０13软件自动计入。
2.2可变作用
2.2.1混凝土罐车
工地使用的8m³混凝土罐车共3轴,空载时整机重量12.5t，为前一后二的形式,满载８m³混凝土总重量为３2t，轴距为3.2２5＋1.35，轮距1.８m，空载轴重为37.5+43.８+43．8kN，满载轴重为97+1１2＋11２kN，详见图2．２-1。
1.1.4钢管桩基础
基础采用Φ６10×8mm钢管桩,每排２根，中心间距４65０mm。
1.2设计主要参考资料
(1)《公路桥涵设计通用规范》(JＴG D60-2０04)；
(2)《港口工程桩基规范》(JＴS1６7-4-201２)；
(3)《公路桥涵施工技术规范》（ＪTG/T F5０-2０11）;
(4)《钢结构设计规范》（GB500１7-２00３）。
工２2b纵梁
76.7
39．3
1.3
HＮ3５0横梁
1１0.８
45.1
1.3
贝雷梁
173.0
88．6
０.８
2HN450×2０0桩顶横梁
14.4
30.９
０．1
φ61０钢管桩
25.9
1.５
0
Ｑ3４5材质（贝雷）:
最大正应力σmax=１７3.0ＭＰａ<[σｗ]＝310MPａ,满足要求。
某贝雷梁钢便桥计算书
峃口隧道钢栈桥计算书1、工程概况本施工便桥采用321型单层上承式贝雷桁架，栈桥0#桥台与老56省道相连，6#桥台位于峃口隧道起点位置，横跨泗溪。
便桥孔跨布置为10m+5*15m ，全长85米，桥面净宽6米，人行道宽度1.2m ，纵向坡度+3%，桥面至河床面净高10米，至水面净空为8.5米（图1 为钢栈桥截面图）。
钢栈桥桥面系主体结构由δ=10 mm 花纹钢板、I10 工字钢纵梁（间距0.3 m ）、I20 工字钢横梁（长7.2m ，间距0.75 m ）组成。
桥面板与工字钢采用手工电弧焊焊接连接，桥面系布置于贝雷桁梁之上，与贝雷桁梁之间用U 型螺栓固定。
贝雷桁梁由贝雷片拼制而成，横向设置6片，间距0.9m,贝雷片之间采用角钢支撑花架连接成整体。
本桥基础为明挖基础，基础为7×2.6×1.2m 的钢筋砼，扩大基础必须坐落于河床基岩上，且基础顶标高低于河床。
基础上部墩身均采用φ630 mm （δ=8 mm ）钢管，采用双排桩横桥向各布置2 根，钢管桩之间由平联、斜撑连接。
钢管桩顶设双I32 工字钢分配梁。
本桥基础设计为明挖基础，基础采用C25钢筋砼，钢管桩位于砼基础上与预埋钢板焊接牢固，在此不做计算。
Ⅰ20工字钢@75cm321型贝雷梁双I32承重梁联结系平联预埋钢板钢筋混凝土基础加劲板10mm花纹钢板护栏Ⅰ10工字钢@30cm 人行道桥面宽度图1 钢栈桥截面图（单位：mm ）2、计算目标本计算的计算目标为：1）确定通行车辆荷载等级；2）确定各构件计算模型以及边界约束条件；3）验算各构件强度与刚度。
3、计算依据本计算的计算依据如下：[1] 黄绍金, 刘陌生. 装配式公路钢桥多用途使用手册[M]. 北京: 人民交通出版社,2001[2] 《钢结构设计规范》（GB 50017-2003）[3] 《公路桥涵设计通用规范》（JTG D60-2004）[4] 《公路桥涵钢结构及木结构设计规范》（JTJ025-86）4、计算理论及方法本计算主要依据《装配式公路钢桥多用途使用手册》（黄绍金，刘陌生著.北京：人民交通出版社，2001.6）、《钢结构设计规范》（GB 50017-2003）、《公路桥涵设计通用规范》（JTG D60-2004）、《公路桥涵钢结构及木结构设计规范》（JTJ025-86）等规范中的相关规定，通过MIDAS/Civil 2012结构分析软件计算完成。
