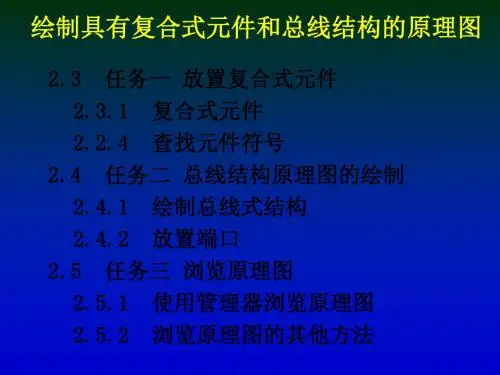

protel电路设计与应用课件第二章2复杂原理图 共135页
在图3.9的信息选择区选择Busses。
6．检查原理图中的总线分支线情况
在图3.9的信息选择区选择Bus Entries。
2.5 任务三 浏览原理图
图3.9中其他按钮和选项含义： • 【Text】按钮：编辑信息浏览区中选中对象的文字内容。 • 【Edit】按钮：编辑信息浏览区中选中对象的属性。 • 【All in Hierarchy】按钮：当打开项目中所有原理图
在第2章图2.9所示的Place Part对话框中单击Lib Ref 栏右侧的【Browse】按钮，出现如图3.5所示的 Browse Libraries（浏览元件库）对话框。
在Libraries下拉列表框中选择相应的元件库名
2.3 任务一 放置复合式元件
图3.5 Browse Libraries （浏览元件库）对话框
目中的多张电路图。
2.4 任务二 总线结构原理图的绘制
放置网络标号的方法：执行 菜单命令Place → Net Label或 在Wiring Tools工具栏中单击放 置网络标号图标 → 光标变 成十字形且有一表示网络标号的 虚线框粘在光标上→ 按【Tab】 键弹出Net Label网络标号属性对 话框，如图3.7所示。
通常，网络标号可以使用在以下场合：
2.4 任务二 总线结构原理图的绘制
• 简化电路图：如果连接线路比较远或线路过于复杂，走线比 较困难时，可以利用网络标号代替实际走线。
• 总线结构：通过总线连接的具有相同网络标号导线是连接在 一起的。
• 层次式电路或多重式电路：在这些电路中，利用网络标号表 示各个模块之间的连接关系。 网络标号的作用范围可以是一张电路图，也可以是一个项
2．总线分支线的放置
总线分支线是总线和导线的连接线，如图3.6（b）中的细 斜线。执行菜单命令Place → Bus Entry或在Wiring Tools工 具栏中单击放置总线分支线图标 → 总线分支线随光标移 动 → 按【空格】键可改变方向 → 单击左键，则放置一条总 线分支线，单击左键可继续放置，单击右键退出放置状态。
6．检查原理图中的总线分支线情况
在图3.9的信息选择区选择Bus Entries。
2.5 任务三 浏览原理图
图3.9中其他按钮和选项含义： • 【Text】按钮：编辑信息浏览区中选中对象的文字内容。 • 【Edit】按钮：编辑信息浏览区中选中对象的属性。 • 【All in Hierarchy】按钮：当打开项目中所有原理图
在第2章图2.9所示的Place Part对话框中单击Lib Ref 栏右侧的【Browse】按钮，出现如图3.5所示的 Browse Libraries（浏览元件库）对话框。
在Libraries下拉列表框中选择相应的元件库名
2.3 任务一 放置复合式元件
图3.5 Browse Libraries （浏览元件库）对话框
目中的多张电路图。
2.4 任务二 总线结构原理图的绘制
放置网络标号的方法：执行 菜单命令Place → Net Label或 在Wiring Tools工具栏中单击放 置网络标号图标 → 光标变 成十字形且有一表示网络标号的 虚线框粘在光标上→ 按【Tab】 键弹出Net Label网络标号属性对 话框，如图3.7所示。
通常，网络标号可以使用在以下场合：
2.4 任务二 总线结构原理图的绘制
• 简化电路图：如果连接线路比较远或线路过于复杂，走线比 较困难时，可以利用网络标号代替实际走线。
• 总线结构：通过总线连接的具有相同网络标号导线是连接在 一起的。
• 层次式电路或多重式电路：在这些电路中，利用网络标号表 示各个模块之间的连接关系。 网络标号的作用范围可以是一张电路图，也可以是一个项
2．总线分支线的放置
总线分支线是总线和导线的连接线，如图3.6（b）中的细 斜线。执行菜单命令Place → Bus Entry或在Wiring Tools工 具栏中单击放置总线分支线图标 → 总线分支线随光标移 动 → 按【空格】键可改变方向 → 单击左键，则放置一条总 线分支线，单击左键可继续放置，单击右键退出放置状态。
protel电路设计与应用课件第二章2复杂原理图
2.3 任务一 放置复合式元件
放置复合式元件时，默认放 置的是第一单元，下面以74LS20 为例介绍其它单元的放置方法。
按两下【P】键 → 在Place Part对话框中按表2.3所示输入 74LS20的各属性值 → 【ok】 → 元件符号随光标移动 → 按 【Tab】键 → 弹出Part元件属性 对话框，如图所示。
2.5 任务三 浏览原理图
信息选择区 信息过滤区 信息浏览区
图3.9 浏览原理图内容
2.5 任务三 浏览原理图
修改方法：在信息浏览区选中要修改的元件名 → 单 击【Jump】按钮，则该元件四周出现虚线框并显示在编 辑窗口中间，此时可双击该元件在其属性对话框中进行修 改。将重复的标号改正、无标号的元件加上标号后，单击 图3.9中的【Update List】按钮更新元件列表，重新检查 直到无错误为止。
在第2章图2.9所示的Place Part对话框中单击Lib Ref 栏右侧的【Browse】按钮，出现如图3.5所示的 Browse Libraries（浏览元件库）对话框。
在Libraries下拉列表框中选择相应的元件库名
2.3 任务一 放置复合式元件
图3.5 Browse Libraries （浏览元件库）对话框
对话框，如图3.8所示。
2.4 任务二 总线结构原理图的绘制
对话框中共有11个设置项，下面以原理图2.3中的一个输入 端口Ai为例，介绍几个主要选项的内容。
图3.8 端口属性对话框
• Name：I/O端口的名称，此处输入Ai。 • Style：I/O端口的外形，一共有8种。
本例设定为Right。 • I/O Type：I/O端口的电气特性。
在进行原理图设计时，往往会涉及到多条并行导 线的连接，如单片机电路中的地址线和数据线。为 此Protel 99 SE提供了总线结构的绘制方法；复合 式元件符号是集成电路元件中所特有的，正确使用 与否直接影响印刷电路板图的设计。本项目主要是 通过一个实例，介绍在原理图中复合式元件符号的 使用及总线结构的绘制方法。
《Protel教程》PPT课件
• （7）编译和调整 如果原理图已通过电气检查，那么原理图的设计就完成了。这是对于 一般电路设计而言，但是对于较大的项目，通常需要对电路的多次修 改才能够通过电气规则检查。
• （8）存盘和报表输出 Altium Designer 6.0 提供了利用各种报表工具生成的报表（如网络报表、 元器件报表清单等），同时可以对设计好的原理图和各种报表进行存 盘和输出打印，为印刷板电路的设计做好准备。
• 2001年8月Protel公司更名为Altium公司。
• 2002年 Altium公司推出了新产品Protel DXP，Protel DXP集成了更多工具，使用更方 便，功能更强大。
• 2003年 Altium公司推出的Protel 2004对Protel DXP进行了完善。
• 2006年初，Altium公司推出了Protel系列的最新高端版本Altium Designer 6.0。
• 2.图纸标题栏设置 在图2-29中，单击选中Title Block复选框，即可以对图纸的标题栏进行设 置。单击下拉列表框的下拉按钮，出现两种类型的标题栏供选择： Standard（标准型） 和ANSI（美国国家标准协会模式）。
• 3.图纸颜色设置 单击Document Options对话框中的Border Color选项，打开Choose Color （颜色选择）对话框，如图2-32所示。即可以对图纸边框颜色进行设置。
• （2） Files面板创建 单击集成开发环境窗口右下角的System。 在System菜单中，单击Files，打开Files面板。然后单击Blank Project（PCB），弹出 Projects面板。再在Files面板中单击Schematic Sheet，在当前项目PCB-Project1. PrjPCB下建立 Sch电路原理图文件，默认文件名为 Sheetl. SchDoc，同时在右边的 设计窗口中打开Sheetl. SchDoc的电路原理图编辑窗口。新建的Sch文件。
• （8）存盘和报表输出 Altium Designer 6.0 提供了利用各种报表工具生成的报表（如网络报表、 元器件报表清单等），同时可以对设计好的原理图和各种报表进行存 盘和输出打印，为印刷板电路的设计做好准备。
• 2001年8月Protel公司更名为Altium公司。
• 2002年 Altium公司推出了新产品Protel DXP，Protel DXP集成了更多工具，使用更方 便，功能更强大。
• 2003年 Altium公司推出的Protel 2004对Protel DXP进行了完善。
• 2006年初，Altium公司推出了Protel系列的最新高端版本Altium Designer 6.0。
• 2.图纸标题栏设置 在图2-29中，单击选中Title Block复选框，即可以对图纸的标题栏进行设 置。单击下拉列表框的下拉按钮，出现两种类型的标题栏供选择： Standard（标准型） 和ANSI（美国国家标准协会模式）。
• 3.图纸颜色设置 单击Document Options对话框中的Border Color选项，打开Choose Color （颜色选择）对话框，如图2-32所示。即可以对图纸边框颜色进行设置。
• （2） Files面板创建 单击集成开发环境窗口右下角的System。 在System菜单中，单击Files，打开Files面板。然后单击Blank Project（PCB），弹出 Projects面板。再在Files面板中单击Schematic Sheet，在当前项目PCB-Project1. PrjPCB下建立 Sch电路原理图文件，默认文件名为 Sheetl. SchDoc，同时在右边的 设计窗口中打开Sheetl. SchDoc的电路原理图编辑窗口。新建的Sch文件。
第二章Protel99SE原理图设计基础
2. 使用键盘实现图纸的放大和缩小
• 放大： 按PageUP键，放大绘图区域； • 缩小： 按PageDown键，可以缩小绘图区 域； • 归中： 按Home键，回到工作区中心位置； • 更新： 按End键，刷新当前显示区域； • 移动当前位置： 通过四个方向键来调整实 现。
2.3 图纸属性设置
主要功能
• ：（Edit/Move/Move Selection）移动已 选对象； • ：（View/Toolbars/Drawing Tools）关 闭或打开绘图工具栏； • ：（View/Toolbars/Wiring Tools）关闭 或打开连线工具栏； • ：（Simulate/Setup）打开仿真的选项设 置项；
• 绘制工具分为图形绘制工具和原理图绘制 工具，可以通过菜单命令 View/Toolbars/Drawing Tools和 View/toolbars/Wiring Tools打开和关闭。
4.专用工具
• 一般可以通过主菜单栏的View/Toolbars中的相应条目打 开和关闭。它们有电源与接地工具（Power Objects）， 常用器件工具（Digital Objects），模拟信号源工具 （Simulation Sources），PLD工具（PLD Tools）。
3. 设置图纸的方向
• 对话框左边Options区的Orientation栏用来 设置图纸的方向，横放（图形水平放置） 选Landscape，竖放（图形ቤተ መጻሕፍቲ ባይዱ直放置）选 Portrait。
4. 设置标题栏的类型
• Protel 99 SE提供两种图纸标题栏格式 Standard和ANSI，Standard为普通型， ANSI为美国国家标准类型，可通过对话框 中的Title Block选项决定是否选用。该项选 中后，其右边的下拉菜单才能指定以上两 项标准图纸中的一种。用户也可以按自己 的要求或其他标准重新设计标题栏。
ProtelDXP电路设计基础教程
第一章 PROTEL DXP基础（4） 第二章 PROTEL DXP原理图设计基础（ 6 ） 第三章 原理图设计(8) 第四章 制作元件与建立元件库(4) 第五章 层次原理图设计(2) 第六章 PCB设计基础(4) 第七章 PCB设计及编辑、设计规则与网络管理(8) 第八章 创建PCB元件封装（4） 第九章 数据输出和生成报表(2) 第十章 PCB电路板信号完整性分析（2） 第十一章 电路仿真（6）
电路设计——《 Protel DXP电路设计基础教程》讲义
作业
• P28 1.1 ；1.2
电路设计——《 Protel DXP电路设计基础教程》讲义
第2章 电路原理图设计基础：
重点内容：
•电路板设计步骤 •熟练使用布线工具栏 •掌握电路原理图的图纸设置 •熟悉原理图的编辑参数设置 •能熟练地装载元器件库
电路设计——《 Protel DXP电路设计基础教程》讲义
五、Protel DXP的窗口管理：
(2) 执行菜单命令Window|Tile Horizontally水平平铺窗口:
电路设计——《 Protel DXP电路设计基础教程》讲义
五、Protel DXP的窗口管理：
(3) 执行菜单命令Window|Tile Vertically垂直平铺窗口:
电路设计——《 Protel DXP电路设计基础教程》讲义
四、Protel DXP的工作面板：
➢工作面板的拖动 ➢工作面板的显示与隐藏 ➢工作面板的自动隐藏
电路设计——《 Protel DXP电路设计基础教程》讲义
五、Protel DXP的窗口管理：
(1) 执行菜单命令Window|Tile平铺窗口:
电路设计——《 Protel DXP电路设计基础教程》讲义
电路设计——《 Protel DXP电路设计基础教程》讲义
作业
• P28 1.1 ；1.2
电路设计——《 Protel DXP电路设计基础教程》讲义
第2章 电路原理图设计基础：
重点内容：
•电路板设计步骤 •熟练使用布线工具栏 •掌握电路原理图的图纸设置 •熟悉原理图的编辑参数设置 •能熟练地装载元器件库
电路设计——《 Protel DXP电路设计基础教程》讲义
五、Protel DXP的窗口管理：
(2) 执行菜单命令Window|Tile Horizontally水平平铺窗口:
电路设计——《 Protel DXP电路设计基础教程》讲义
五、Protel DXP的窗口管理：
(3) 执行菜单命令Window|Tile Vertically垂直平铺窗口:
电路设计——《 Protel DXP电路设计基础教程》讲义
四、Protel DXP的工作面板：
➢工作面板的拖动 ➢工作面板的显示与隐藏 ➢工作面板的自动隐藏
电路设计——《 Protel DXP电路设计基础教程》讲义
五、Protel DXP的窗口管理：
(1) 执行菜单命令Window|Tile平铺窗口:
电路设计——《 Protel DXP电路设计基础教程》讲义
Protel99se应用基础第2章绘制电路原理图
4. 装入网络表及元件封装 该步的主要工作就是将已生成的网络表装入，若前面没有生成网络 表，则可以用手工的方法放置元件。封装就是元件的外形，对于每 个装入的元件必须有相应的外形封装，才能保证电路板布线的顺利 进行。
5. 元件的布局 布局有自动布局和手工布局两种方式。规划好电路板并装入网络表 后，可以让程序自动装入元件，并自动将元件布置在电路板边框内。 也可以让用户手工布局，将元件封装放置在电路板的合适位置，才 能进行下一步的布线工作。
6. 布线 布线是完成元件之间的电路连接，它也有自动布线和手工布线两种 方式。若在之前装入了网络表，则在该步中就可采用自动布线方式。 在布线之前，还要设定好设计规则。
7 .网络检查，利用DRC功能进行网络检查 8． 文件保存及输出 完成电路板的布线后，保存完成的PCB图。然后利用各种图形输出设
备，如打印机或绘图仪输出电路板的布线图。
Designator：设置元件的标号，同一个电路中的标号不能重复。若某个 元件由多个部件组成（如元件74LS00包含有4个与非门），元件标号为U1， 则每个与非门的标号分别为U1A、U1B等。 Part Type：设置元件在电路图上的标称值或型号。 Footprint：设置元件的封装形式。
⑵ 在Design Explorer 99 SE\Library\Sch文件夹下选中 元件库文件，然后双击鼠标或单击Add按钮，将元件库文件添加 到库列表中，添加库后单击OK按钮结束添加工作，此时元件库的 详细信息将显示在设计管理器中。
⑶ 如果要删除设置的元件库，可在图2-6中的Selected Files框中选中元件库，然后单击Remove按钮移去元件库。
1.栅格尺寸设置
图2-3中的Grids区用于设置栅格尺寸，其中Snap用于捕获栅格的 设定，图中设定为10mil，即光标在移动一次的距离为10mil；
protel教学经典PPT教程
使用Protel的DRC检查功能，确保 PCB设计无误。
仿真常见问题及解决方案
元器件参数无法导入仿真 软件
仿真波形不准确或不收敛
仿真常见问题
01
03 02
仿真常见问题及解决方案
仿真速度过慢 解决方案 确保仿真软件的算法和参数设置正确。
仿真常见问题及解决方案
学习并掌握仿真软件的基本操作和设置。
根据需要优化仿真软件的性能设置，提高仿真速度。
详细描述
本实例将通过PPT演示51单片机最小系统的设计过程，包括电路原理、元件选择、电路板布局、布线规则等方面 的详细介绍。通过这个实例，学习者可以掌握如何使用Protel软件进行电路板设计，并了解51单片机最小系统的 设计要点。
ARM7开发板设计实例
总结词
介绍ARM7开发板的电路原理、元件选择、电路板布局、布线规则等，以及如何使用Protel软件进行 设计。
要点三
电磁兼容性
高速电路设计中需要考虑的一个重要问 题是电磁兼容性（EMC）。电磁兼容 性是指电子设备在电磁环境中正常工作 的能力。在高速电路设计中，需要采取 一系列措施来减小电磁干扰（EMI）的 影响，以保证系统的稳定性和可靠性。
05
Protel设计实例
51单片机最小系统设计实例
总结词
详细介绍51单片机最小系统的电路原理、元件选择、电路板布局、布线规则等。
详细描述
本实例将通过PPT演示ARM7开发板的电路板设计过程，包括电路原理、元件选择、电路板布局、布 线规则等方面的详细介绍。通过这个实例，学习者可以掌握如何使用Protel软件进行复杂电路板设计 ，并了解ARM7开发板的电路设计要点。
FPGA开发板设计实例
总结词
介绍FPGA开发板的电路原理、元件选择 、电路板布局、布线规则等，以及如何 使用Protel软件进行设计。
仿真常见问题及解决方案
元器件参数无法导入仿真 软件
仿真波形不准确或不收敛
仿真常见问题
01
03 02
仿真常见问题及解决方案
仿真速度过慢 解决方案 确保仿真软件的算法和参数设置正确。
仿真常见问题及解决方案
学习并掌握仿真软件的基本操作和设置。
根据需要优化仿真软件的性能设置，提高仿真速度。
详细描述
本实例将通过PPT演示51单片机最小系统的设计过程，包括电路原理、元件选择、电路板布局、布线规则等方面 的详细介绍。通过这个实例，学习者可以掌握如何使用Protel软件进行电路板设计，并了解51单片机最小系统的 设计要点。
ARM7开发板设计实例
总结词
介绍ARM7开发板的电路原理、元件选择、电路板布局、布线规则等，以及如何使用Protel软件进行 设计。
要点三
电磁兼容性
高速电路设计中需要考虑的一个重要问 题是电磁兼容性（EMC）。电磁兼容 性是指电子设备在电磁环境中正常工作 的能力。在高速电路设计中，需要采取 一系列措施来减小电磁干扰（EMI）的 影响，以保证系统的稳定性和可靠性。
05
Protel设计实例
51单片机最小系统设计实例
总结词
详细介绍51单片机最小系统的电路原理、元件选择、电路板布局、布线规则等。
详细描述
本实例将通过PPT演示ARM7开发板的电路板设计过程，包括电路原理、元件选择、电路板布局、布 线规则等方面的详细介绍。通过这个实例，学习者可以掌握如何使用Protel软件进行复杂电路板设计 ，并了解ARM7开发板的电路设计要点。
FPGA开发板设计实例
总结词
介绍FPGA开发板的电路原理、元件选择 、电路板布局、布线规则等，以及如何 使用Protel软件进行设计。
电路仿真与电磁兼容protel(第二章原理图)地大测控宋老师
2
2.1 印制电路板设计的一般步骤
1、原理图的设计。 2、生成网络表。 3、印制电路板的设计。 4、生成印制电路板报表并送生产厂家加工。
返回
3
2.2 原理图设计的一般步骤
1、启动Protel DXP原理图编辑器。 2、设置原理图图纸信息。 3、装载元器件库。 4、在原理图图纸上放置元器件。 5、编辑元器件的属性。包括序号、封装形式和 显示状态等。 6、连接线路和放置节点。 7、检查、修改、保存并打印输出。
返回
7
2.6 元器件属性的编辑
快捷键:【TAB】：弹出属性对话框
返回
8
2.7 连接线路和放置节点
元件的电气连接点：一个红色的连接标记 网络：彼此连接在一起的一组元件引脚 网络标签：用于将电气连接点连接在一起并给 网络取名的一个标号，它除具有导线的功能外 还具有给网络取名的功能。
返回
9
2.8 原理图的保存和打印
结束
13
返回
4
2.3 设置原理图环境
菜单命令： 【Design】->【Document Options】
返回
5
2.4 装载元件库
点击图纸右侧的 【Libraries】标签
返回
6
2.5 元器件的放置与位置调整
快捷键： 【空格】（旋转90度） 【X】（水平翻转） 【Y】(垂直翻转) 【pgUp】（放大图纸） 【pgDn】（缩小图纸） 【End】（刷新图纸）
【File】->【Save】 【Projects】->【Save Project】 【File】->【Page Setup】
返回
10
2.9 思考与练习
1、常用元器件库
11
2.1 印制电路板设计的一般步骤
1、原理图的设计。 2、生成网络表。 3、印制电路板的设计。 4、生成印制电路板报表并送生产厂家加工。
返回
3
2.2 原理图设计的一般步骤
1、启动Protel DXP原理图编辑器。 2、设置原理图图纸信息。 3、装载元器件库。 4、在原理图图纸上放置元器件。 5、编辑元器件的属性。包括序号、封装形式和 显示状态等。 6、连接线路和放置节点。 7、检查、修改、保存并打印输出。
返回
7
2.6 元器件属性的编辑
快捷键:【TAB】：弹出属性对话框
返回
8
2.7 连接线路和放置节点
元件的电气连接点：一个红色的连接标记 网络：彼此连接在一起的一组元件引脚 网络标签：用于将电气连接点连接在一起并给 网络取名的一个标号，它除具有导线的功能外 还具有给网络取名的功能。
返回
9
2.8 原理图的保存和打印
结束
13
返回
4
2.3 设置原理图环境
菜单命令： 【Design】->【Document Options】
返回
5
2.4 装载元件库
点击图纸右侧的 【Libraries】标签
返回
6
2.5 元器件的放置与位置调整
快捷键： 【空格】（旋转90度） 【X】（水平翻转） 【Y】(垂直翻转) 【pgUp】（放大图纸） 【pgDn】（缩小图纸） 【End】（刷新图纸）
【File】->【Save】 【Projects】->【Save Project】 【File】->【Page Setup】
返回
10
2.9 思考与练习
1、常用元器件库
11
Protel99SE教程第2章绘制电路原理图
原理图绘制步骤239元件布局231新建文件2310线路连接232设置原理图环境参数2311编辑元件属性233设计图纸设置2312放置文字说明234栅格设置2313总线和网络标号的使用235绘制原理图工具2314放置电路的io端口236设置元件库2315绘制电路波形237放置元件2316文件的存盘与退出238放置电源和接地符号10利用protel99se进行电路设计可分为3个步骤第一是绘制电路原理图第二是根据原理图产生网络表第三是印制电路板设计
双击原理图文件图标，进入图2-2所示的原理图编辑界面。
2.3.2 设置原理图环境参数
电路原理图的常规环境参数设置通过”Schematic”选项卡来实现， 执行Tools -> Preferece菜单命令，或在编辑窗口中单击鼠标右键， 在弹出的右键快捷菜单中执行”Preference”命令，将会打开“原理图 优先设定”对话框。如图所示。
Cursor Type用于设置光标类型， 有大十字、小十字和小45度三种。
Visable Grid用于设置栅格形状， 有Dot Grid（点状栅格）和Line Grid （线状栅格）两种。
图2-5 光标/栅格形状设置
返回 20
2.3.5 绘制原理图工具
SCH99SE 中 提 供 有 绘 制 原 理 图 的 工 具 ， 这 些 功 能 按 钮 与 Place 菜 单 下 的 相 应 命 令 功 能 相 同 ， 执 行 菜 单 View→Toolbars→Wiring Tools可以打开绘制原理图工具，该 工具栏中各按钮的功能详见表2-2。
• ⑶如果想卸载某个已加载的元件库文件，可 以在“Selected Files”里选择要卸载的元件库 文件，点击“Remove”按钮，则文件名将在 “Selected Files”区域消失，元件库被卸载。 双击该库文件，也可实现元件库的卸载。
双击原理图文件图标，进入图2-2所示的原理图编辑界面。
2.3.2 设置原理图环境参数
电路原理图的常规环境参数设置通过”Schematic”选项卡来实现， 执行Tools -> Preferece菜单命令，或在编辑窗口中单击鼠标右键， 在弹出的右键快捷菜单中执行”Preference”命令，将会打开“原理图 优先设定”对话框。如图所示。
Cursor Type用于设置光标类型， 有大十字、小十字和小45度三种。
Visable Grid用于设置栅格形状， 有Dot Grid（点状栅格）和Line Grid （线状栅格）两种。
图2-5 光标/栅格形状设置
返回 20
2.3.5 绘制原理图工具
SCH99SE 中 提 供 有 绘 制 原 理 图 的 工 具 ， 这 些 功 能 按 钮 与 Place 菜 单 下 的 相 应 命 令 功 能 相 同 ， 执 行 菜 单 View→Toolbars→Wiring Tools可以打开绘制原理图工具，该 工具栏中各按钮的功能详见表2-2。
• ⑶如果想卸载某个已加载的元件库文件，可 以在“Selected Files”里选择要卸载的元件库 文件，点击“Remove”按钮，则文件名将在 “Selected Files”区域消失，元件库被卸载。 双击该库文件，也可实现元件库的卸载。
protel原理图设计.ppt
中南民族大学生物医学工程学院 ● 电子技术教研室 喻胜辉
电子电路CAD
图2-11
原理图管理器
图2-12
添加/删除文件库对话框
中南民族大学生物医学工程学院 ● 电子技术教研室 喻胜辉
电子电路CAD
2.3 放 置 元 件
2.3.1 利用浏览器放置元件 在如图2-11所示中的【Browse】选项的下拉式选框中， 选中【Libraries】项。 然后单击列表框中的滚动条，找出元件所在的元件库文 件名，单击鼠标左键选中所需的元件库；再在该文件库中选 中所需的元件。
中南民族大学生物医学工程学院 ●D
2.3.2 利用菜单命令放置元件
具体的实现方法有下面4种。 • 执行菜单命令【Place】/【Part】。 • 直接单击鼠标右键，在浮动菜单上选择“Place Part”。 • 直接点击电路绘制工具栏上的按扭。 • 使用快捷键【P】/【P】。
中南民族大学生物医学工程学院 ● 电子技术教研室 喻胜辉
电子电路CAD
图2-10
环境设置-图纸设置
中南民族大学生物医学工程学院 ● 电子技术教研室 喻胜辉
电子电路CAD
2.2.5 装入元件库 首先，打开原理图管理浏览器。在工作窗口为原理图 编辑器窗口的状态下，单击设计管理器顶部的【Browse Sch】标签即可打开原理图管理浏览器窗口，如图2-11所示。 单击【Add/Remove】按钮，出现如图2-12所示的 添加/删除元件库对话框。
中南民族大学生物医学工程学院 ● 电子技术教研室 喻胜辉
电子电路CAD
设置数据库密码
选择存储的 格式 数据库文件 名（*.ddb） 数据库文件 存放路径
图2-4 件 新建数据库文
中南民族大学生物医学工程学院 ● 电子技术教研室 喻胜辉
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在第2章图2.9所示的Place Part对话框中单击Lib Ref 栏右侧的【Browse】按钮，出现如图3.5所示的 Browse Libraries（浏览元件库）对话框。
在Libraries下拉列表框中选择相应的元件库名
2.3 任务一 放置复合式元件
图3.5 Browse Libraries （浏览元件库）对话框
2.4 任务二 总线结构原理图的绘制
绘制总线式结构
要求：绘制图2.3所示电路中的总线结构。 图2.3中U1与U2A、U2B之间的连接方式称为总线结构。 总线是多条并行导线的集合，图3.6（a）所示的7条平行导 线可用图3.6（b）所示的总线结构（包括总线、总线分支线、 网络标号）来表示。在总线结构中，虽然所有导线都通过总线 分支线连接到总线上，但只有网络标号相同的导线才在电气上 连接在一起。绘制原理图时合理地使用总线结构，可使图面简 洁、明了。
2.4 任务二 总线结构原理图的绘制
3．放置网络标号
网络标号具有实际的电气连接意义。在电路图上具有 相同网络标号的导线，都被视为连接在一起，即在两个或 以上没有相互连接的网络中，把应该连接在一起的电气连 接点定义成相同的网络标号，使它们在电气含义上真正连 接在一起，如图3.6(b)中的N01、N02等。图中标有N01的 两条导线在电气上是连接在一起的，其余同理。

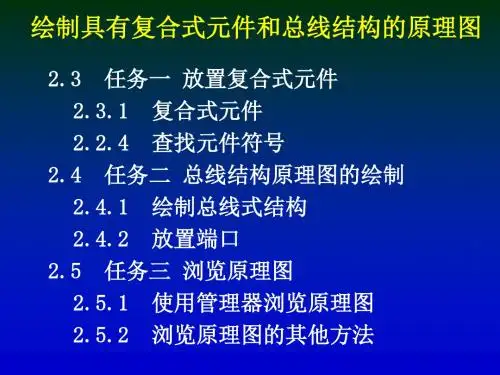

protel电路设计与应用课件 第二章2复杂原理图
项目背景
在进行原理图设计时，往往会涉及到多条并行导 线的连接，如单片机电路中的地址线和数据线。为 此Protel 99 SE提供了总线结构的绘制方法；复合 式元件符号是集成电路元件中所特有的，正确使用 与否直接影响印刷电路板图的设计。本项目主要是 通过一个实例，介绍在原理图中复合式元件符号的 使用及总线结构的绘制方法。
2.3 任务一 放置复合式元件
放置复合式元件时，默认放 置的是第一单元，下面以74LS20 为例介绍其它单元的放置方法。
按两下【P】键 → 在Place Part对话框中按表2.3所示输入 74LS20的各属性值 → 【ok】 → 元件符号随光标移动 → 按 【Tab】键 → 弹出Part元件属性 对话框，如图所示。
（如列表中无所需元件库，可单击 右侧的【Add/Remove】按钮进行 加载），在Components区域的元 件过滤框Mask的右侧输入74*，则 在旁边的显示框中依次显示74系列 元件的图形，找到所需的74LS138 元件，单击【Close】按钮，回到 Place Part对话框，输入相关内容 后，单击【ok】按钮，即可放置 此元件符号。
通常，网络标号可以使用在以下场合：
2.4 任务二 总线结构原理图的绘制
• 简化电路图：如果连接线路比较远或线路过于复杂，走线比 较困难时，可以利用网络标号代替实际走线。
• 总线结构：通过总线连接的具有相同网络标号导线是连接在 一起的。
• 层次式电路或多重式电路：在这些电路中，利用网络标号表 示各个模块之间的连接关系。 网络标号的作用范围可以是一张电路图，也可以是一个项
图 元件属性对话框
2.3 任务一 放置复合式元件
在元件标号Designator文本框中输入元件标号U2，在 Part文本框（第二个Part）中输入2，单击【ok】，单击 左键放置此元件，则放置的是74LS20中的第二单元，如图 2.5中的U2B。元件标号U2B中的B即表示第二单元，是系统 自动加上的，若放置的是第一单元，系统会在U2后面自动 加上A，如图2.5所示。
2.4 任务二 总线结构原理图的绘制
图3.6（a） 多条并行导线
图3.6（b） 用总线结构（总线、总线 分支线、网络标号）表示多条并行导线
2.4 任务二 总线结构原理图的绘制
1．总线的绘制
执行菜单命令PΒιβλιοθήκη ace → Bus或在Wiring Tools工具栏中单
击放置总线图标 ，按导线的绘制方法即可绘制总线，如图
图3.7 网络标号属性对话框
2.4 任务二 总线结构原理图的绘制
在Net旁的文本框中输入网络标号名称NO1→【ok】→ 按 【空格】键改变方向 → 在合适的位置单击左键即可放置一个网 络标号，单击左键可继续放置，单击右键退出放置状态。
单击Net Label网络标号属性对话框中Font栏右侧的 【Change】按钮，可设置网络标号的字体、字形、大小等属性。
3.6（b）中的粗线所示。
2．总线分支线的放置
总线分支线是总线和导线的连接线，如图3.6（b）中的细
斜线。执行菜单命令Place → Bus Entry或在Wiring Tools工
具栏中单击放置总线分支线图标
→ 总线分支线随光标移
动 → 按【空格】键可改变方向 → 单击左键，则放置一条总
线分支线，单击左键可继续放置，单击右键退出放置状态。
目中的多张电路图。
2.4 任务二 总线结构原理图的绘制
放置网络标号的方法：执行 菜单命令Place → Net Label或 在Wiring Tools工具栏中单击放 置网络标号图标 → 光标变 成十字形且有一表示网络标号的 虚线框粘在光标上→ 按【Tab】 键弹出Net Label网络标号属性对 话框，如图3.7所示。
特别提示：
①网络标号不能直接放在元件引脚上，一定要放在元件引脚的延长线上。 ②网络标号是具有电气意义的，切不可用字符串代替。 ③如放置的网络标号最后一位是数字，在下一次放置时，网络标号的数字
将自动加1。
2.4 任务二 总线结构原理图的绘制
2.2.7 放置端口
要求：放置图2.3所示电路中的端口。 图2.3中Ci-1、Bi、Ai等符号称为I/O端口。与网络标号相 同，I/O端口也是具有电气意义的符号，同样可以实现两个电路 的连接，相同名称的I/O端口，可以认为在电气意义上是连接在 一起的。端口广泛用于层次原理图设计中。 放置端口的方法：执行菜单命令Place → Port或在Wiring Tools工具栏中单击放置端口图标 → 光标变成十字形且有 一浮动的端口随光标移动 → 按【Tab】键弹出端口Port属性
利用第二章介绍的第二种放置元件（放置 电容C1）的方法，第一次放置的是第一个 单元，依次放置为其它的几个单元。
2.3 任务一 放置复合式元件
查找元件符号
在放置元件时，有时不知道元件的确切名称，只知 大致的元件名，如上例中的集成芯片74LS138，若不知道 确切名称，只知道是74系列的芯片，此时可利用下面的 方法来查找和放置元件符号。
在Libraries下拉列表框中选择相应的元件库名
2.3 任务一 放置复合式元件
图3.5 Browse Libraries （浏览元件库）对话框
2.4 任务二 总线结构原理图的绘制
绘制总线式结构
要求：绘制图2.3所示电路中的总线结构。 图2.3中U1与U2A、U2B之间的连接方式称为总线结构。 总线是多条并行导线的集合，图3.6（a）所示的7条平行导 线可用图3.6（b）所示的总线结构（包括总线、总线分支线、 网络标号）来表示。在总线结构中，虽然所有导线都通过总线 分支线连接到总线上，但只有网络标号相同的导线才在电气上 连接在一起。绘制原理图时合理地使用总线结构，可使图面简 洁、明了。
2.4 任务二 总线结构原理图的绘制
3．放置网络标号
网络标号具有实际的电气连接意义。在电路图上具有 相同网络标号的导线，都被视为连接在一起，即在两个或 以上没有相互连接的网络中，把应该连接在一起的电气连 接点定义成相同的网络标号，使它们在电气含义上真正连 接在一起，如图3.6(b)中的N01、N02等。图中标有N01的 两条导线在电气上是连接在一起的，其余同理。
protel电路设计与应用课件 第二章2复杂原理图
项目背景
在进行原理图设计时，往往会涉及到多条并行导 线的连接，如单片机电路中的地址线和数据线。为 此Protel 99 SE提供了总线结构的绘制方法；复合 式元件符号是集成电路元件中所特有的，正确使用 与否直接影响印刷电路板图的设计。本项目主要是 通过一个实例，介绍在原理图中复合式元件符号的 使用及总线结构的绘制方法。
2.3 任务一 放置复合式元件
放置复合式元件时，默认放 置的是第一单元，下面以74LS20 为例介绍其它单元的放置方法。
按两下【P】键 → 在Place Part对话框中按表2.3所示输入 74LS20的各属性值 → 【ok】 → 元件符号随光标移动 → 按 【Tab】键 → 弹出Part元件属性 对话框，如图所示。
（如列表中无所需元件库，可单击 右侧的【Add/Remove】按钮进行 加载），在Components区域的元 件过滤框Mask的右侧输入74*，则 在旁边的显示框中依次显示74系列 元件的图形，找到所需的74LS138 元件，单击【Close】按钮，回到 Place Part对话框，输入相关内容 后，单击【ok】按钮，即可放置 此元件符号。
通常，网络标号可以使用在以下场合：
2.4 任务二 总线结构原理图的绘制
• 简化电路图：如果连接线路比较远或线路过于复杂，走线比 较困难时，可以利用网络标号代替实际走线。
• 总线结构：通过总线连接的具有相同网络标号导线是连接在 一起的。
• 层次式电路或多重式电路：在这些电路中，利用网络标号表 示各个模块之间的连接关系。 网络标号的作用范围可以是一张电路图，也可以是一个项
图 元件属性对话框
2.3 任务一 放置复合式元件
在元件标号Designator文本框中输入元件标号U2，在 Part文本框（第二个Part）中输入2，单击【ok】，单击 左键放置此元件，则放置的是74LS20中的第二单元，如图 2.5中的U2B。元件标号U2B中的B即表示第二单元，是系统 自动加上的，若放置的是第一单元，系统会在U2后面自动 加上A，如图2.5所示。
2.4 任务二 总线结构原理图的绘制
图3.6（a） 多条并行导线
图3.6（b） 用总线结构（总线、总线 分支线、网络标号）表示多条并行导线
2.4 任务二 总线结构原理图的绘制
1．总线的绘制
执行菜单命令PΒιβλιοθήκη ace → Bus或在Wiring Tools工具栏中单
击放置总线图标 ，按导线的绘制方法即可绘制总线，如图
图3.7 网络标号属性对话框
2.4 任务二 总线结构原理图的绘制
在Net旁的文本框中输入网络标号名称NO1→【ok】→ 按 【空格】键改变方向 → 在合适的位置单击左键即可放置一个网 络标号，单击左键可继续放置，单击右键退出放置状态。
单击Net Label网络标号属性对话框中Font栏右侧的 【Change】按钮，可设置网络标号的字体、字形、大小等属性。
3.6（b）中的粗线所示。
2．总线分支线的放置
总线分支线是总线和导线的连接线，如图3.6（b）中的细
斜线。执行菜单命令Place → Bus Entry或在Wiring Tools工
具栏中单击放置总线分支线图标
→ 总线分支线随光标移
动 → 按【空格】键可改变方向 → 单击左键，则放置一条总
线分支线，单击左键可继续放置，单击右键退出放置状态。
目中的多张电路图。
2.4 任务二 总线结构原理图的绘制
放置网络标号的方法：执行 菜单命令Place → Net Label或 在Wiring Tools工具栏中单击放 置网络标号图标 → 光标变 成十字形且有一表示网络标号的 虚线框粘在光标上→ 按【Tab】 键弹出Net Label网络标号属性对 话框，如图3.7所示。
特别提示：
①网络标号不能直接放在元件引脚上，一定要放在元件引脚的延长线上。 ②网络标号是具有电气意义的，切不可用字符串代替。 ③如放置的网络标号最后一位是数字，在下一次放置时，网络标号的数字
将自动加1。
2.4 任务二 总线结构原理图的绘制
2.2.7 放置端口
要求：放置图2.3所示电路中的端口。 图2.3中Ci-1、Bi、Ai等符号称为I/O端口。与网络标号相 同，I/O端口也是具有电气意义的符号，同样可以实现两个电路 的连接，相同名称的I/O端口，可以认为在电气意义上是连接在 一起的。端口广泛用于层次原理图设计中。 放置端口的方法：执行菜单命令Place → Port或在Wiring Tools工具栏中单击放置端口图标 → 光标变成十字形且有 一浮动的端口随光标移动 → 按【Tab】键弹出端口Port属性
利用第二章介绍的第二种放置元件（放置 电容C1）的方法，第一次放置的是第一个 单元，依次放置为其它的几个单元。
2.3 任务一 放置复合式元件
查找元件符号
在放置元件时，有时不知道元件的确切名称，只知 大致的元件名，如上例中的集成芯片74LS138，若不知道 确切名称，只知道是74系列的芯片，此时可利用下面的 方法来查找和放置元件符号。
