附录四-蒸汽流量计量温度、压力补偿的数学模型
蒸汽计量温压补偿方式的探讨
蒸汽计量温压补偿方式的探讨
蒸汽计量是指对工业生产中的蒸汽进行精确测量和计量，以保证蒸汽的使用量准确。
在蒸汽计量过程中，温度和压力是两个重要的影响因素。
为了提高蒸汽计量的准确性，需
要对温度和压力进行补偿。
蒸汽计量温压补偿方式主要有两种：温度补偿和压力补偿。
温度补偿是指在蒸汽计量过程中，根据蒸汽的温度变化对计量值进行修正。
蒸汽的温
度变化会影响到蒸汽的密度和体积，从而影响到计量结果的准确性。
温度补偿的方法一般
有两种：直接补偿和间接补偿。
直接补偿是指通过在计量仪表中设置温度传感器来直接测量蒸汽的温度，然后根据温
度的变化修正计量结果。
这种方法的优点是准确度高，但需要在计量仪表中增加传感器，
造成设备成本的增加。
间接补偿是指根据所使用蒸汽的压力和温度的相关关系，通过计算和修正计量结果。
这种方法不需要增加额外的传感器，但准确度相对较低。
静态补偿是指在计量过程中，根据蒸汽的压力变化对计量结果进行修正。
这种方法可
以通过测定蒸汽的压力变化并计算修正系数来实现。
静态补偿的优点是简单易行，但准确
度相对较低。
蒸汽计量温压补偿方式是提高蒸汽计量准确性的重要手段。
温度补偿和压力补偿可以
分别或同时应用于蒸汽计量过程中，选择合适的补偿方式取决于实际情况。
在实际应用中，需要根据不同的场景和需求来选择适合的补偿方式，以保证蒸汽计量的准确度。
蒸汽流量测量中的温度压力补偿
Ｋｅ ｗｏ ｄｓ ｓ ｅ ｍ ｌ ； ｍ ｅ ｓ ｅ ｅ ； ｔ ｐ ａｔ ｒ ｎｄ ｐ ｅ ｓ ｅ ｃ ｍ ｐｅ ａｔｏｎ ｙ ｒ ： ｔ ａ ｆｏｗ ａ ｕｒ ｍ ｎｔ ｅｍ ｅｒ ｕ ｅ ａ ｒ ｓｕｒ ｏ ｎｓ ｉ
蒸 汽 在 电 力 、 铁 、 化 、 织 、 市 供 热 钢 石 纺 城 等 生 产 、 活 领 域 有 着 广 泛 的 应 用 ， 确 地 测 生 准 量 蒸 汽 流 量 对 生 产 过 程 的 自动 控 制 、 划 管 计
（ ｎ ｚ ｏ ｔａ Ｔ ｒ ｉｅＣ ． ｔ ． Ｈａ ｇ ｈ ｕＳ ｅ ｍ ｕ ｂｎ ｏ ，Ｌ ｄ ，Ｈａ ｇ ｈ ｕ ３ ０ ２ ，Ｃｈ ｎ ） ｎ ｚ ｏ １０ ２ ｉａ
Ａｂｓｒ ｃ ： ｎ ｉ ｒ ｔ ａ ｔ Ａ ｎｔｏｄｕ ｔｏｎ ｓ ｅ ｎｇ ｃ ｉ ｉ ｂ ｉ ｐｒ ｅ ｅ ｔ ｔ ｓｃ ｅｓ ｎｔ ｄ ｏ ｈｅ ｂａ ｉ ｐｒｎ ｉ ｅ ｔ ｍ ｆｏｗ ｍ ｅ ｓ ｒ ｍ ｅ ｕ ｉ ｉ ｃ ｐｌｓ ｏｆ ｓｅａ ｌ ａ ｕ ｅ ｎｔ ｓｎｇ ｏｒｆｃ ａ ｅ，ａｓｗｅｌ ａ ｈｅ ｎｅ ｅ ｓｔ ｆ ｓｅ ｉｉｅ ｐｌ ｔ ｌ ｓｔ ｃ ｓ ｉｙ ｏ ｔ ａｍ ｅｍ ｐｅ ａｔ ｒ ｎｄ ｐ ｅ ｓ ｅ ｃ ｔ ｒ ｕ ｅ ａ ｒ ｓｕｒ ｏｍ ｐｅ ａ ｉ ｎ ｔ ｅ ｓ ｅｍ ｅ ． ｎｓ ｔｏｎ ｉ ｈｅ ｍ ａ ｕｒ 、 高 经 济 效 益 等 商 提
方 面都 有 重 要 意 义 。蒸 汽 是 汽 轮 机 的 工 质 ， 在 能 量 转 换 过 程 中 准 确 测 量 计 算 出 实 际 蒸 汽 的 消 耗 量 是 分 析 评 价 工 业 汽 轮 机 装 置 效 率 的 重 要 前 提 。 目前 蒸 汽 流 量 的 测 量 通 常 采 用 孔 板 作 为 一次 元件 ， 制造 、 装 方便 ， 本 低廉 。 其 安 成
蒸汽流量测量的温度、压力补偿原理与DCS算法
据以曲线 、表格的形式提供给节流件设计人员 。
节流件的具体型式可以是各种各样 ,但不管哪一
种它的流量系数 α0都必须由实验数值确定 。根据对 以往实验数据的分析 ,总结了一批按一定的形状与要
求进行设计 、加工 、安装的节流件 ,可以保证其流量系
数的误差在一定的范围内 ,因此它们的数 值可以通
用 ,而不必个别加以试验确定 ,经过有关机构确认的
的差别 ,流体实际工况越接近节流件设计工况 ,那么
流量测量越准确。进行温度 、压力补偿可以有效地减
小由于实际工况偏离设计工况而造成的系统误差 。
3 DCS中过热蒸汽流量测量温度 、压力补偿的算法
在 DCS中 ,实现过热蒸汽流量测量的温度 、压力
补偿实质上就是将以上计算过程用计算机程序予以
实现 。由于 DCS厂商众多 ,不同厂商的 DCS提供给
算工况密度 ρ2 。 密度表仅给出部分点的数值 ,必须经过线性拟合
计算工况密度 ,密度表分度越细 ,拟合精度越高 。
a) 线 性 拟 合计 算 压 力 为 4. 375 M Pa 温 度 为
450℃的密度 :
(4. 375 - 4. 0 ) ( 14. 150 7 - 12. 50 8 7 ) / ( 4. 5 -
况下的密度得出的 ; 补偿后的流量是以蒸汽在实际工 况下的密度得出的 。可以进行以下推导得出蒸汽流
量测量的密度补偿公式 :
设 :蒸汽在节流件设计工况下的密度为 1 , 蒸汽在实际工况下的密度 2 , 未补偿的流量为 q1 , 补偿后的流量为 q2 。
将 1 、2 代入式 7 并相比得出 :
q2 = 2
当为过热蒸汽在设计工况下的流量 ,也就是未补偿的
流量 。
蒸汽测量均速管流量计温压补偿
一.过热蒸汽测量威力巴流量计算软件常用的公式有用差压计算质量流量。
下面我们用差压计算质量流量来举例说明。
测点：华劲FE-8205，介质：过热蒸汽管径：，480 x 12mm 压力：1.18MpaG 温度：197 C刻度流量：130ton/H当地大气压：100 Kpa 威力巴选用10#探头，计算单见下图计算软件流量计算公式为：qm C' hw 1/2, C' N K D2工1/2qm :质量流量（后面我们用Q m来表示），单位kg/HC':流量常数，有多个常数组成，无量纲数。
hw :差压（后面我们用来表示），单位Kpa。
N :单位换算常数，由软件自动给出，无量纲数。
该测点中N=0.00012643K :威力巴的K系数，由软件自动给出，无量纲数。
该测点中K=0.7641Yv:气体膨胀系数，由软件自动给出，无量纲数。
该测点中Yv =0.9992D :管道内径，单位mm。
该测点中D=456f :介质工况密度（后面我们用工来表示），单位kg/M3。
由计算单中得知，130ton/H对应差压为6.497Kpa。
因过热蒸汽的密度受温度、压力影响较大，因此要加上温压补偿才能使得测量准确，下面我们分别对二次仪加温压补偿的情况进行说明。
过热蒸汽计算书:L Flow EquationModel N D .： V150H80 mm EXACT) -10-H-PS CuEtnilier'HuaJin ZhiYe Serial No.：1112C032CCustomer PO: FE-8S05Processed By;ChenNmgNin^Tag NoVeris Ref jPipe Size4A0 mm EXACTProcess Datt: 2011-12-06 14 34:06ID - 456 Wall = 12File Name ： 1112C032C wfc Prm:色Fluid Name;Super HeatedVeraCalc7?用聞 ^VCS-0lB-Rt\/5.4 13Flow CalculationiEftiS VerabarMnss Flow Rare for SteamQ 严h w =[^r] C/ = N-K-Y V *F ； D 2V” Nolesvsais00503 ' Rrams (JO3J G52-855G 'Ftfj£.f303} 852-5552 03T5 JWoMrah Rif* RR BCS ' WHKf iGOrf CcT*f电艸F祜H ME *onrtr (877) flJZ^JTOO fTofl * W^b 诩曲”理『祐讹空#n1. DCS 系统的设定差压变送器设定：4mA ~ OKpa 20mA ~ 6.497Kpa ，输出信号未开方。
流量测量中温度、压力补偿数学模型建立

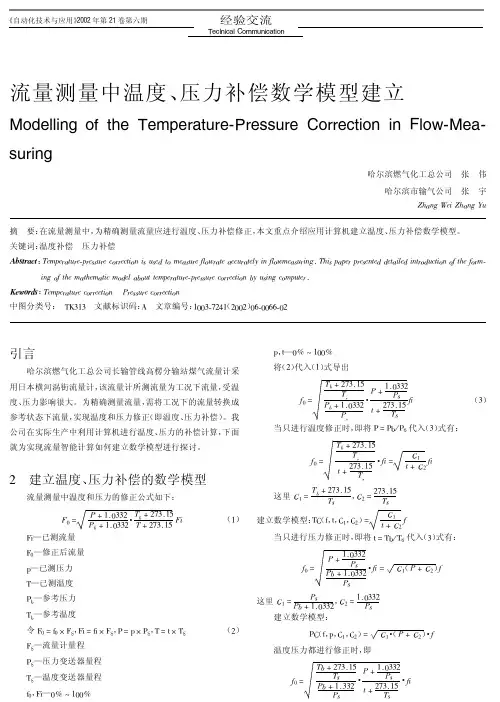

《自动化技术与应用》!""!年第!#卷第六期经验交流Teclnical Communication流量测量中温度、压力补偿数学模型建立Modelling of the Temperature-pressure Correction in Flow-Mea-suring哈尔滨燃气化工总公司张伟哈尔滨市输气公司张宇Zhang Wei Zhang Yu摘要：在流量测量中，为精确测量流量应进行温度、压力补偿修正，本文重点介绍应用计算机建立温度、压力补偿数学模型。
关键词：温度补偿压力补偿Abstract：Temperature-pressure correction is used to measure flowrate accurately in flowmeasuring.This paper presented detailed introduction of the form-ing of the mathematic model about temperature-pressure correction by using computer.Kewords：Temperature correction Pressure correction中图分类号：TK313文献标识码：A文章编号：1003-7241（2002）06-0066-02引言哈尔滨燃气化工总公司长输管线高楞分输站煤气流量计采用日本横河涡街流量计，该流量计所测流量为工况下流量，受温度、压力影响很大。
为精确测量流量，需将工况下的流量转换成参考状态下流量，实现温度和压力修正（即温度、压力补偿）。
我公司在实际生产中利用计算机进行温度、压力的补偿计算，下面就为实现流量智能计算如何建立数学模型进行探讨。
2建立温度、压力补偿的数学模型流量测量中温度和压力的修正公式如下：F0=P+1.0332P b+1.0332·T b+273.15T!+273.15Fi（1）Fi—已测流量F0—修正后流量p—已测压力T—已测温度P b—参考压力T b—参考温度令F=f0X F S，Fi=fi X F S，P=p X P S，T=I X T S（2）F S—流量计量程P S—压力变送器量程T S—温度变送器量程f0，Fi—0%~100%p，I—0%~100%将（2）代入（1）式导出f0=T b+273.15T sP b+1.0332P s·P+1.0332Pst+273.15!Ts fi（3）当只进行温度修正时，即将P=Pb/Ps代入（3）式有：f0=T b+273.15T st+273.15T!s·fi=C1t+C!2fi这里C1=T b+273.15Ts，C2=273.15Ts建立数学模型：TC（f，I，C1，C2）=C1t+C!2f当只进行压力修正时，即将I=Tb/Ts代入（3）式有：f 0=P+1.0332PsPb+1.0332!Ps·fi=C1（P+C2!）f这里C1=PsPb+1.0332，C2=1.0332Ps建立数学模型：PC（f，p，C1，C2）=C1·（P+C2!）·f温度压力都进行修正时，即f0=Tb+273.15TsPb+1.332Ps·P+1.0332Pst+273.15!Ts·fi经验交流Teclnical Communication《自动化技术与应用》!""!年第!#卷第六期令C 1=（Tb +273.15）/Ts（Pb +1.0332）/Ps C 2=1.0332Ps C 3=273.15Ts代入上式有f 0=C 1·P +C 2t +C !3·f 3实例计算高楞煤气站设计Pb =15Kgf /cm 2，Tb =8C ，Ps =4Kgf /cm 2，Ts =100C ，建立修正数学模型。
蒸汽计量温压补偿方式的探讨

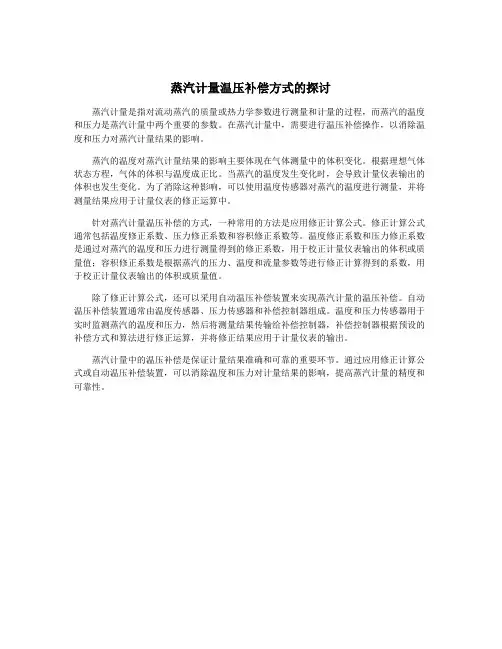

蒸汽计量温压补偿方式的探讨
蒸汽计量是指对流动蒸汽的质量或热力学参数进行测量和计量的过程，而蒸汽的温度和压力是蒸汽计量中两个重要的参数。
在蒸汽计量中，需要进行温压补偿操作，以消除温度和压力对蒸汽计量结果的影响。
蒸汽的温度对蒸汽计量结果的影响主要体现在气体测量中的体积变化。
根据理想气体状态方程，气体的体积与温度成正比。
当蒸汽的温度发生变化时，会导致计量仪表输出的体积也发生变化。
为了消除这种影响，可以使用温度传感器对蒸汽的温度进行测量，并将测量结果应用于计量仪表的修正运算中。
针对蒸汽计量温压补偿的方式，一种常用的方法是应用修正计算公式。
修正计算公式通常包括温度修正系数、压力修正系数和容积修正系数等。
温度修正系数和压力修正系数是通过对蒸汽的温度和压力进行测量得到的修正系数，用于校正计量仪表输出的体积或质量值；容积修正系数是根据蒸汽的压力、温度和流量参数等进行修正计算得到的系数，用于校正计量仪表输出的体积或质量值。
除了修正计算公式，还可以采用自动温压补偿装置来实现蒸汽计量的温压补偿。
自动温压补偿装置通常由温度传感器、压力传感器和补偿控制器组成。
温度和压力传感器用于实时监测蒸汽的温度和压力，然后将测量结果传输给补偿控制器，补偿控制器根据预设的补偿方式和算法进行修正运算，并将修正结果应用于计量仪表的输出。
蒸汽计量中的温压补偿是保证计量结果准确和可靠的重要环节。
通过应用修正计算公式或自动温压补偿装置，可以消除温度和压力对计量结果的影响，提高蒸汽计量的精度和可靠性。
蒸汽测量中的温压补偿,你知道吗？
蒸汽测量中的温压补偿，你知道吗？在蒸汽测量中，设计工况与实际工况相对比往往存在偏差，孔板流量计的可膨胀系数、流量系数等参数都会改变，蒸汽密度更会产生较大变化。
如果不对蒸汽进行温压补偿，测量显示的流量值与实际值相比就会有很大的误差，影响仪表的正常使用，需要采用温压补偿对流量测量结果予以修正。
对蒸汽进行温压补偿，就是根据蒸汽实际运行工况的温度、压力，通过相应的温压补偿公式转换出蒸汽的实际密度，最后计算出蒸汽的实际流量。
由式（３）可知，如果实际工况参数与设计工况参数偏差不大，流出系数Ｃε可以默认不变。
故蒸汽进行温压补偿的核心，就是对蒸汽密度进行补偿。
过热蒸汽密度补偿的难点，就是需要通过蒸汽的温度和压力，推导出与蒸汽密度的关系，并能找到合理的函数公式表达出来。
在进行温压补偿之前，要尽量减少孔板流量计安装等问题带来的误差。
首先是孔板流量计的选型是否合理，量程应该适宜；检查标准孔板有无变形，安装方向是否正确；孔板流量计前后直管段距离是否满足计算说明书要求，需满足前20倍管径后10倍管径距离；孔板流量计、导压管安装时，正负压侧冷凝水罐安装高度应一致，冷凝水罐溢流口位置应高于取压口，水平导压管保持一定角度，避免高低压侧导压管内残留冷凝水产生附加差压；检查孔板高低压侧导压管和三阀组有无异物阻塞，不定时打开排污阀排污。
检查DCS程序回路，各类参数值设置是否与计算说明书一致，公式是否正确，最后用信号发生器模拟
差压信号，结合计算说明书在DCS程序中验证流量是否正确。
气体流量测量的温度与压力补偿
（2）
式中，带下标“n”的参数为标准状态下的值。由此可得到流量在两种状态（标 准状态和工作状态）下的转换式：
将式（1）代入式（3）得：
（3）
而仪表的刻度是按设计工况设置的，即：
（4）
（5） 式（4）、式（5）相除即可得到当工况偏离设计值时密度的补偿公式：
大部分气体，可近似地视为理想气体，其密度可用经过补正的理想气体状态 方程来表示。有的气体，如水蒸气，即有别于理想气体，其密度不宜简单地用理 想气体状态方程来表示。气体又有干、湿之分，对于湿气体，其密度除了与温度、 压力有关外，还与湿度有关。近年来，不断涌现的微机化仪表，使气体流量测量 的温压补偿变得简便而精确，从而提高了测量精度。
模型有多种形式，下面列出两种常用的数学模型形式，谨供参考。 对于干饱和水蒸气，有： ρ＝a＋bP （13） 对于过热水蒸气，有：
（14） 上述数学模型的诸常数：a，b 与 A，B，C，D 的求法，可参考文献［4，5］。将 上述数学模型代入式（12）即可得到水蒸气的温压补偿公式。
近年来，有些微机化流量计内部芯片存有水蒸气密度表，可实现精确测量， 还可将质量流量转换成热流量，以便对能源进行更有效的管理。
2 湿气体流量测量的温压补偿
湿气体与干气体的不同点是，其密度除了与温度、压力有关外，还与湿度有 关。虽然湿度对测量的影响与温压比较相对较小，但与仪表的精度比，即不可忽 略。湿气体的密度可用下式表示：
（9）
式中：0．804 为温度 0℃，一个标准大气压下，水蒸气的密度，kg／m3；ρ0、T0、 Pn 分别表示气体在 0℃，一个标准大气压下的密度、绝对温度、绝对压力；F 为 气体的绝对湿度，kg／m3；Z 为气体压缩系数。
蒸汽温度压力补偿
温度压力标方体积以及质量补偿公式为：
Q=G*｛P(273.15+20)/〔P0* (273.15+T)〕｝
Q：标况流量（单位Nm3/h）；P：流体的绝对压力
P0：大气压力T:流体温度（单位℃）
G: 工况体积流量（单位m3/h）
工况体积流量计算方法：
G=V*（I-4mA）/(20mA-4mA)
V:流量仪表输出20mA原始信号对应工况体积流量
I:流量仪表现场输出的电流信号（单位mA）
一般系统设置“流量仪表输出20mA原始信号对应工况体积流量”后通过现场采集到的流量计的流量信号（电流），现场温度传感器测量到的温度信号，现场压力仪表测量到的压力信号，在系统内部编译公式：Q=G*｛P(273.15+20)/[P0* (273.15+T)]｝进行准确计量。
在此如果计算质量流量M，可用公式M=Q* ƍ标其中Q：标况流量（单位Nm3/h）, ƍ标为标况密度
蒸汽温度压力密度补偿（过热）:
ƍ=10.1972*P/[1.346*(10-4)*P*T+4.71*(10-3)*T-0.0989*P+1.256]
ƍ为蒸汽密度（单位kg/m3）; P为蒸汽的绝对压力（单位MPa）T为蒸汽温度（单位℃）
蒸汽压力密度补偿（饱和）:
ƍ=0.7608+4.9264*p
ƍ为蒸汽密度（单位kg/m3）; P为蒸汽的相对压力（单位MPa）。
流量测量中温度_压力补偿数学模型的建立
Ｃ１×Ｐ＋Ｃ２ ×ｆ ｔ＋Ｃ３
（ Байду номын сангаас）
Ｃ１
＝（ （
Ｔｂ ＋２７３．１５） ／Ｔｓ Ｐｂ ＋１．０３３２） ／Ｐｓ
＝４．４３９４４１８１
Ｃ２
＝
１．０３３２ Ｐｓ
＝０．２５８３
Ｃ３
＝
２７３．１５ Ｔｓ
＝２．７３１５
将 Ｃ１， Ｃ２， Ｃ３ 的值代入（ ７） 有
ＴＰＣ（ ｆ， ｐ， ｔ， Ｃ１， Ｃ２， Ｃ３）
收稿日期： ２００７－ ０１－ ２７
##############################################$
信息报道
天水电气传动研究所
两项科研开发项目通过专家鉴定并获高度评价
###############$
###############$
２００７ 年 １２ 月 ２１ 日， 由国内知名专家组成的专家组对天水电气传动研究所研发的如下两项科研 开发项目进行了鉴定：
Ｐ＋１．０３３２ ×Ｔｂ ＋２７３．１５ Ｐｂ ＋１．０３３２ Ｔ＋２７３．１５
×Ｆｉ
（ １）
式 中 ： Ｆｉ 为 已 测 流 量 ； Ｆｏ 为 修 正 后 流 量 ； Ｐ 为 已 测
压力； Ｐｂ 为参考压力； Ｔｂ 为参考温度。
令 Ｆｏ ＝ｆｏ ×Ｆｓ， Ｆｉ ＝ｆｉ ×Ｆｓ， Ｐ＝ｐ×Ｐｓ， Ｔ＝ｔ×Ｔｓ
参考文献： ［ １］ 吕勇哉． 工业过程模型化及计算机控制［ Ｍ］ ． 北京： 化学
工业出版社， １９９８． ［ ２］ 范玉久． 化工测量及仪表［ Ｍ］ ． 北京： 化学工业出版社． ２００３． 作者简介：
薛福 连（ １９４８－ ） ， 男 ， 辽 宁 沈 阳 人 ， 高级工程师， 原沈阳市辽中县化工 总厂生产副厂长， 总工程师， 主要 从事化工生产管理工作。
气体体积流量测量的温度压力补偿公式及相对误差计算
〔2〕式中：q'vN——标准状态下气体实际体积流量；q vN——标准状态下气体设计体积流量；p' ——气体实际压力，绝对压力；p ——气体设计压力，绝对压力；T'——气体实际温度，绝对温度；T ——气体设计温度，绝对温度。
1.1蒸汽的温度、压力修正〔补偿〕公式：根据差压式流量计流量方程，可得蒸汽的质量流量:〔3〕式中：q'm——蒸汽实际质量流量；q m——蒸汽设计质量流量；ρ'——蒸汽实测时；ρ——蒸汽设计时；依据，：式中:，ρ为水蒸汽P 为压力, MPa；v 为比体积，m3/ kg；T为温度，K；R为水物质气体常数，0. 461526kJ∙kg-1 ∙K-1；n i、I i、J i为公式系数见“表1〞。
利用IAPWS-IF97计算的水和水蒸汽单相区( 1-3区) 比容的不确定性在±0. 05%左右。
应用上述公式只需安装有温度、压力变送器, 不需要判断是饱和蒸汽还是过热蒸汽就可以准确测量。
对于确定是饱和蒸汽的场合,只需要测温或测压, 利用IAPWS-97公式第4区中给出的方程组计算出饱和压力或饱和表1：公式的指数和系数数值1.涡街流量计、旋进旋涡流量计和涡轮流量计的温度、压力修正〔补偿〕公式一般气体体积流量〔标准状态20℃，101.325kPa〕，根据差压式流量计流量方程，可得干气体在标准状态〔20℃，101.325kPa〕的积流流量:〔4〕式中：q'vN——标准状态下气体实际体积流量；q vN——标准状态下气体设计体积流量；p' ——气体实际压力，kPa；p ——气体设计压力，kPa；T'——气体实际温度，℃；T ——气体设计温度，20℃。
