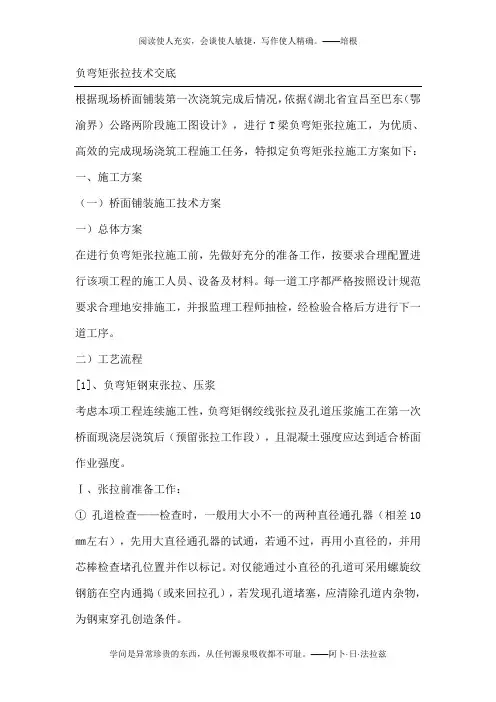

负弯矩张拉技术交底

依据现场桥面铺装第一次浇筑达成后状况，依照《湖北省宜昌至巴东（鄂渝界）公路两阶段施工图设计》，进行 T 梁负弯矩张拉施工，为优良、高效的达成现场浇筑工程施工任务，特制定负弯矩张拉施工方案以下：一、施工方案

（一）桥面铺装施工技术方案

一）整体方案

在进行负弯矩张拉施工前，先做好充足的准备工作，按要求合理配置进行

该项工程的施工人员、设施及资料。每一道工序都严格依照设计规范要

求合理地安排施工，并报监理工程师抽检，经查验合格后方进行下一道

工序。

二）工艺流程

[1]、负弯矩钢束张拉、压浆

考虑本项工程连续施工性，负弯矩钢绞线张拉及孔道压浆施工在第一次

桥面现浇层浇筑后（预留张拉工作段），且混凝土强度应达到合适桥面

作业强度。

Ⅰ、张拉前准备工作：

①孔道检查——检查时，一般用大小不一的两种直径通孔器（相差10 ㎜左右），先用大直径通孔器的试通，若通可是，再用小直径的，并用

芯棒检查堵孔地点并作以标记。对仅能经过小直径的孔道可采纳螺旋纹

钢筋在空内通捣（或往返拉孔），若发现孔道拥塞，应消除孔道内杂物，为钢束穿孔创建条件。

② 锚具安装——此处墩顶现浇段负弯矩钢束张拉，采纳系统 BM15-5型扁锚；扁锚埋于高地点时一定控制高度，不得侵入桥面铺装层。

③ 穿束——穿束前应全面检查锚垫和孔道，锚垫板应地点正确，若锚

垫板移位，造成垫板平面和孔道中轴线不垂直时，应用楔形垫板加以纠正；制好的钢丝束应检查其绑扎能否坚固、端头有无弯折现象；钢丝束

长度和孔拉编号，穿束时查对长度，对号穿入孔道（参照后附图<L=30M 先简支后构造连续 T 梁- 墩顶现浇段负弯矩钢束及定位钢筋部署图>）；穿束工作采纳人工直接穿束，或许借助一根细钢丝作为引线，用卷扬机进行穿束。
