集成485隔离器使用说明

合集下载

485接线及设置方法

485接线及设置方法

485接线及设置方法接线及设置方法是指将各种设备进行正确的连接和设置,以保证设备的正常运行和信号的传输。

一、接线方法:1.首先,了解各设备的接口类型和对应的接线方式,确保接线正确。

2.将所有的设备按功能和用途进行分类,然后确定每类设备之间的连接关系。

3.针对每个连接关系,选择合适的接口线(如HDMI、VGA、USB、网线等)进行连接。

在选择接口线时,应根据设备的支持和需求进行选择。

4.确定好接口的位置和方向,插入对应设备的接口插口中。

注意正确对齐插头和插孔,并轻轻推入。

5.接线完成后,检查每个接口的连接状态,确保接触良好,没有松动或者接触不良现象。

二、设置方法:1.打开电源开关,确保所有设备都有电源供应。

2.对于可调节的设备(如音量调节、亮度调节等),根据实际需求进行调整,以获得最佳的效果。

通常,设备的使用手册中会有相应的设置说明。

3.对于网络设备(如路由器、交换机等),需要进行相关的设置以连接和管理其他设备。

通常,可以通过浏览器输入对应的IP地址进行设置。

在设置之前,需要先了解设备的默认用户名和密码,以避免设置时遇到问题。

4.对于电视、音响等需要输入信号源的设备,需要根据实际需要选择对应的信号源。

通常,可以通过遥控器或者设备上的按钮进行选择。

5. 在连接电脑和显示屏等设备时,需要进行分辨率的设置。

在Windows系统中,可以通过“显示设置”进行设置;在Mac系统中,可以通过“显示器”菜单进行设置。

注意事项:1.在进行接线和设置前,先关闭设备的电源,避免因误操作导致安全事故。

2.在插拔接口线时,要轻拿轻放,避免用力过大导致插头或插孔损坏。

3.在进行设置时,要仔细阅读设备的使用手册,并按照说明进行设置,避免错误设置导致设备无法正常工作。

4.在进行网络设备的设置时,要确保网络环境稳定,避免因网络故障导致设置失败或者设备无法连接。

5.在进行驱动安装和设置时,要使用正版驱动软件,并注意选择适合操作系统的版本,以避免出现兼容性问题。

捷瑞电讯设备2108 RS485中继器用户手册说明书

捷瑞电讯设备2108 RS485中继器用户手册说明书

JaRa 2108S/D双重防雷、光电隔离型RS-485中继器Fig 11.产品简介2108系列产品是捷瑞公司专门针对工业应用而推出的高性能RS485光电隔离中继器。

采用捷瑞工业模块式设计,同时提供导轨安装与壁挂式安装两种安装方式(详见Fig7.1、7.2)。

RS485信号端具有双重防静电防浪涌功能,使产品使用寿命更长。

光电隔离功能可以更有效的保护您的设备或网络。

每个RS485接收器为1/8标准负载,允许同时将256个2108中继器并联扩展您的485网络。

具备失效保护功能,有效的将故障隔离。

外部电源为双+5V 和+9~+24V 备投--说明:·2108S 为单端隔离。

此时,信号1端(GND1)是被隔离端,外部电源直接给信号2端(GND2)供电·2108D 为双端隔离。

此时,信号1端(GND1)、信号2端(GND2)与电源端(GND)三者之间是彼此隔离的·无论是2108S 还是2108D,两个信号端之间彼此都是隔离的·当2108接上电源时,红色指示灯Power 亮 ·当2108处在通信状态时,绿色指示灯>>>和<<<指示信号传输的方向·未标功能的接线端子为空(未用) 电源同时给2108供电。

当其中的一个电源出现故障时,另外一个电源可以继续给2108供电。

3.2108S/D隔离方式下图为2108S/D的系统供电框图(Fig 2.1为2108S,Fig 2.2为2108D)Fig 2.1 Fig 2.2说明:2108S为单端隔离(隔离信号1端),2108D为双端隔离(信号1端和信号2端都隔离)。

即:2108S的电源与信号端2是非隔离的,而与信号端1是隔离的(如图Fig2.1所示,)。

2108D的电源端与信号1端和2端彼此之间都是隔离的。

可以用万用表验证2108S/D的隔离方式。

将万用表拨到短路档,分别测量GND、GND1和GND2三个地之间的短路情况。

JaRa Model 2108 RS485中继器用户手册说明书

JaRa Model 2108 RS485中继器用户手册说明书

JaRa 2108S/D双重防雷、光电隔离型RS-485中继器产品使用说明书1.产品简介2108系列产品是捷瑞公司专门针对工业应用而推出的高性能RS485光电隔离中继器。

采用工业模块式设计,易于安装。

RS485端具有双重防静电防浪涌功能。

2108系列产品分为两种型号---2108S、2108D。

两种种产品外形尺寸以及使用都完全相同,唯一的区别是隔离方式不同。

2108S为单端隔离;2108D为双端隔离。

(详细区别见产品系统供电框图)2.2108S/D外形及引脚定义(注意:图中NC表示“未用”)说明:2108S为单端隔离。

此时,SG2与GND是同一个地。

但,与SG1不是同一个地2108D为双端隔离。

此时,SG1、SG2、GND三者不是同一个地2108S/D接上电源时,电源指示灯Power(红色)长亮当有数据由左向右传输时,指示灯>>>(绿色)闪烁当有数据由右向左传输时,指示灯<<<(绿色)闪烁3.性能参数接口标准 兼容EIA/TIA的RS485标准传输介质 普通双绞线传输距离 单端0---1.2Km,双端2400m,可使您的485网络再延长1200m通信速率 300---115200bps挂接点数 32个标准节点隔离电压 2500V供电方式 在接线柱的VPP和GND之间接+8VDC~+30VDC直流电源最大功率 <1W信号 SG1端:A、B、SG1(可选);SG2端:A、B、SG2(可选)工作方式 半双工通信协议 透明工作温度 -10℃---50℃相对湿度 5%---95%备注:2108S/D的外部供电电源设计为可以从两端提供,既,将+9VDC~+24VDC直流电源接在2108S/D的任何一端都可以。

两端的电源地(GND)是相通的,但两端的电源VPP是不通的。

详细情况参见2108S/D的内部供电框图4.2108S/D的内部电源供电框图4.1 2108S(单端隔离)(注意:2108S的SG1端485的信号地(SG1)与电源地(GND)是同一个地)4.2 2108D(双端隔离)(注意:2108D的右信号地SG1、信号地SG2与电源地(GND)彼此不是同一个地)5.应用举例5.1 2108S/D并联方式扩展RS-485网络说明:并联2108S/D方式用于在同一个区域内扩展您的485通信网络,增加您的485网络的设备数量。

E485GP RS485光隔离中继器使用说明书

E485GP RS485光隔离中继器使用说明书

E485GP RS485光隔离中继器使用说明书E485GP兼容西门子中继器6ES7 972-0AA01-0XA0,是针对PROFIBUS总线设计的RS485高速隔离中继器,适用于PROFIBUS网络、PPI网络、MPI网络、 MODBUS 网络和自由口通信网络等一切RS485网络,对信号进行隔离和放大,当RS485通信距离超过对应波特率所允许的距离时,或网络上的节点数超过允许数量时需使用中继器对信号进行放大。

该产品具有双向延长通信距离、信号流向自动切换、波特率自动适应等特点,产品全部选用抗静电、抗雷击的工业级器件,能稳定工作于恶劣的工业环境。

当连接到总线上的节点数量超过32个或总线段之间的连接电缆超过最大电缆长度(见下表)时,须使用中继器对信号放大。

表一主要技术参数:● 隔离电压:1000V直流或3500V脉冲● 通信速率:0~1.5Mbps自动适应● 最大通信距离:2000米(9.6Kbps)、1500米(19.2Kbps)、800米(187.5Kbps)、200米(500Kbps)、100米(1.5Mbps)● 电源:24VDC 1W直流电源供电● 具有总线开路、短路及空隙故障保护● 内置600W防雷保护器,±15KV ESD(静电)保护● 集成终端和偏置电阻、数据收发指示灯● 工作温度:-40~+85℃● 外形尺寸:85×55×25(长×宽×高),标准导轨安装● 重量:100克工作原理框图:产品外形和端子信号定义:总线段1和2接线端子信号定义编程器PG/OP插座(DB9F插座)信号定义通信线采用PROFIBUS网络电缆(西门子产品号:6XV1 830-0EH10),波特率为100Kbps 以下时也可使用普通屏蔽双绞线(截面积不小于0.35mm2)。

电缆的屏蔽层须接到中继器的FG端子上。

E485GP用作延长通信距离:下面的用法分别将总线段1和总线段2的通信距离延长到规定的长度,根据波特率的不同延长的距离不同,参见表一。

RS485集线器使用说明书详解(工业级、隔离式)

RS485集线器使用说明书详解(工业级、隔离式)

RS485集线器使用说明书(工业级、隔离式一、概述天津三格电子的MS-HUB是一款可通过一路RS-485,一路RS-232为主口扩展出7路RS-485从口的工业级光电隔离型RS-485分配器。

可以有效的实现RS-485网络的中继、扩展与隔离。

采用先进的自动流控技术自动侦测RS-485信号流向。

MS-HUB具备光电隔离功能,电气特性可靠。

每个RS-485口拥有600W TVS防雷保护,使RS-485系统更安全,同时也增加了产品自身的使用寿命。

二、规格与特性电源:宽电源供电,7-36V直流电源,电源带防止反接功能。

接口:上位机接口为一路RS-232,一路RS-485。

下位机接口为7路RS-485。

传输速率:RS-232最高可以达到115200bps;RS-422 、RS-485最高可以达到500Kbps。

速率完全自适应通信方式:RS-232为全双工/ RS-485为半双工。

通信距离:可以达到2000米。

支持点数:每个端口最大32个节点接入。

保护:485 短路保护功能,15KV静电保护,600W浪涌保护,上位机接口和下位机接口具备1KV的隔离,板卡电气特性稳定。

环境温度:-40---60°CMB:130其二二零八零83存储温、湿度:-20---50°C 5%---90%体积:长120mm 宽85mm 高25mm四、LED指示灯POWER:电源指示灯;RS485_1_LED:闪烁表示RS485_1有数据收发;RS485_2_LED:闪烁表示RS485_2有数据收发;RS485_3_LED:闪烁表示RS485_3有数据收发;RS485_4_LED:闪烁表示RS485_4有数据收发;RS48_5_LED:闪烁表示RS485_5有数据收发;RS485_6_LED:闪烁表示RS485_6有数据收发;RS485_7_LED:闪烁表示RS485_7有数据收发;五、装修清单AC220V/DC 9V电源适配器一个,使用说明书一份(销售日期,作为保修的依据),集线器一台。

NEWLINK NLK-4504 485集线器说明书

NEWLINK NLK-4504 485集线器说明书

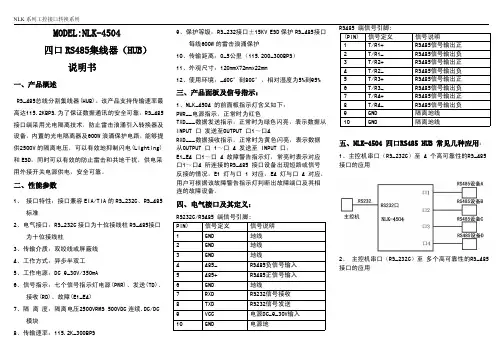

MODEL:NLK-4504四口RS485集线器(HUB)说明书一、产品概述RS-485总线分割集线器(HUB)。

该产品支持传输速率最高达115.2KBPS,为了保证数据通讯的安全可靠,RS-485接口端采用光电隔离技术,防止雷击浪涌引入转换器及设备,内置的光电隔离器及600W浪涌保护电路,能够提供2500V的隔离电压,可以有效地抑制闪电(Lighting)和ESD,同时可以有效的防止雷击和共地干扰,供电采用外接开关电源供电,安全可靠。

二、性能参数1、接口特性:接口兼容EIA/TIA的RS-232C、RS-485标准2、电气接口:RS-232C接口为十位接线柱RS-485接口为十位接线柱3、传输介质:双绞线或屏蔽线4、工作方式:异步半双工5、工作电源:DC9-30V/350mA6、信号指示:七个信号指示灯电源(PWR)、发送(TD)、接收(RD)、故障(E1-E4)7、隔离度:隔离电压2500VRMS500VDC连续.DC/DC模块8、传输速率:115.2K-300BPS 9、保护等级:RS-232接口±15KV ESD保护RS-485接口每线600W的雷击浪涌保护10、传输距离:0-5公里(115,200-300BPS)11、外观尺寸:120mmX72mmx22mm12、使用环境:-40C°到80C°,相对湿度为5%到95%三、产品面板及信号指示:1、NLK-4504的前面板指示灯含义如下:PWR--电源指示,正常时为红色TXD---数据发送指示,正常时为绿色闪亮,表示数据从INPUT口发送至OUTPUT口1~口4RXD---数据接收指示,正常时为黄色闪亮,表示数据从OUTPUT口1~口4发送至INPUT口;E1-E4口1~口4故障警告指示灯,常亮时表示对应口1~口4所连接的RS-485接口设备出现短路或信号反接的情况,E1灯与口1对应,E4灯与口4对应,用户可根据该故障警告指示灯判断出故障端口及其相连的故障设备。

RS485Hub-S4+四通道RS485隔离集线器产品数据手册

RS485Hub-S4+四通道RS485隔离集线器产品数据手册
5.2 接线...............................................................................................................................7 5.2.1 电源接线...........................................................................................................7 5.2.2 连接 RS485 网络 ..............................................................................................8 5.2.3 从 RS232 到 PC ..............................................................................................10 5.2.4 LED 指示灯 ........................................................................................................10
5.1 安装...............................................................................................................................6 5.1.1 注意事项...........................................................................................................6 5.1.2 外观和尺寸.......................................................................................................7

RS485Hub-S4+四通道RS485隔离集线器产品数据手册

RS485Hub-S4+四通道RS485隔离集线器产品数据手册

RS485Hub-S4+四通道RS485隔离集线器产品数据手册RS485Hub-S4+四通道RS485隔离集线器产品数据手册1.产品概述1.1 产品简介RS485Hub-S4+是一款四通道RS485隔离集线器,用于实现RS485总线的多通道数据传输和隔离保护。

它可以同时连接多个RS485设备,提供稳定可靠的数据传输和保护。

1.2 主要特性- 四通道RS485接口,支持同时连接多个RS485设备。

- 支持RS485全双工通信模式,数据传输速率高达115200bps。

- 采用隔离电压高达3000V,提供可靠的隔离保护。

- 支持多种工作模式,包括点对点、多点和星型拓扑结构。

- 支持自动流量控制和错误检测,提高数据传输的稳定性和可靠性。

- 提供丰富的工作指示灯,便于用户了解设备的工作状态。

2.硬件规格2.1 通信接口RS485Hub-S4+提供四个带有隔离电路的RS485接口,用于连接RS485设备。

每个接口可同时支持RS485全双工通信。

2.2 隔离电压RS485Hub-S4+采用高达3000V的隔离电压,可有效隔离RS485总线和设备,提供可靠的隔离保护。

2.3 工作电源RS485Hub-S4+支持广泛的工作电源范围,包括DC 9V至30V和AC 100V至240V。

2.4 尺寸和重量RS485Hub-S4+尺寸为100mm×80mm×30mm,重量为200g。

3.使用方法3.1 连接设备将RS485Hub-S4+的RS485接口与要连接的RS485设备进行连接。

确保连接正确,每个设备的A和B线连接正确。

3.2 设置参数根据实际需求,设置RS485Hub-S4+的工作模式和通信参数。

可通过设备上的DIP开关或调节电位器进行配置。

3.3 供电使用适配器或直接接入电网,将电源连接到RS485Hub-S4+的电源接口。

确保电源稳定并符合要求。

4.软件支持4.1 驱动程序安装根据所连接的RS485设备,安装相应的驱动程序。

DST-60800系列RS-485输入隔离栅说明书

DST-60800系列RS-485输入隔离栅说明书

DST-60800系列RS-485输入隔离栅可实现RS-485数字信号在危险区和安全区的双向通信,也可将其转换为RS-232数字信号隔离传输到安全区,该产品需独立供电,输入/输出/电源三隔离。

本产品可用在带有RS-485通讯接口的设备。

产品介绍使用说明书EVT1工作指示灯: 仪表正常工作时,指示灯为绿色;输入信号有故障报警时,指示灯为红色35mm导轨式安装,安装时请注意卡位稳定、牢固,请尽可能垂直安装,以利于仪表内部热量散发电源额定工作电压范围电源保护功耗危险侧输入信号安全侧输出信号通讯特性电气规则传输延时信号传输率绝缘强度本安端与非本安端环境条件环境温度环境湿度外型尺寸标准电磁兼容性 DC24V±10%电源反向保护 ≤0.6W RS-485半双工数字信号RS-485半双工数字信号或RS-232数字信号标准RS-485差分电平或标准RS-232逻辑电平≤10μs ≤56kbps 2500V,a.c;1min -10~50℃10%~90%RH(非结露)17.5*111.4*121.2mm (宽*高*深)符合GB/T18268工业设备应用要求工作指示灯绿色:正常工作红色:故障信号111.4mm121.2m m可插拔端子432178956101514131112EVT1可插拔端子17.5mmDST-60800系列RS-485输入隔离栅系列一 显示面板外观结构图二 技术参数版本号:60800-140106Nanjing Durstele Co.,Ltd.三 仪表订货说明与接线6081100订货号输 出型 号DST-60811-EX6081100一进一出订 货 号通 道RS-485输入隔离栅订货号RS-485输入隔离栅接线RS-485输入隔离栅订货指南D1=RS485D 2=RS232危险区安全区OUTIN Power10111213141598765432178-+ DC 24VR S 232R T GRS485BA12RS485B ACNEx11.2546【Exia Ga】IIC(国家级仪器仪表防爆安全监督检验站认证)10-11Um=250V Uo=7.71VDC Io=82mA Po=0.16W Co=6.5μF Lo=4.2mH四 认证参数防爆证号防爆标志认证参数端子最大允许电压电压电流功率电容电感地址:南京市白下区中山东路448号普华大厦308(210002) 电话:025-******** 传真:025-******** 网址:南京道尔斯特电气有限公司 生产制造Nanjing Durstele Co.,Ltd.。

485集线器说明

485集线器说明

TS-8514/TS-485H4实现一路RS-232/RS-485与4路RS-485的高速光电隔离转换,支持远程通信(大于1.5Km)和多机通信(128×4节点)。

TS-8514/TS-485H4是一款专为解决复杂电磁场环境下大系统要求而设计的总线分割集线器。

本集线器可用于实现RS-232与RS-485转换,也可用于增强RS-485的带负载能力和通信距离。

用户可以轻易改善总线结构,分割网段,提高通信可靠性。

当雷击或者设备故障产生时,出现问题的网段将被隔离,以确保其他网段的正常工作。

产品支持传输速率最高达115200bps,为了保证数据通讯的安全可靠,接口端采用光电隔离技术,防止雷击浪涌引入转换器及设备,内置的光电隔离器及600W浪涌保护电路,能够提供的2500V隔离电压,可以有效地抑制闪电和ESD(静电保护),同时可以有效的防止雷击和共地干扰。

供电采用外接开关电源5V供电或9~30V供电,内部电源有防反接电路和1000V电源隔离,安全可靠,非常适合工业控制应用。

已在油田、水利、安防、电力等行业获大规模使用。

◆解决RS-485总线连接中的星型连接问题。

◆主端口RS-232/RS-485可选◆两端信号保持光电隔离◆全面容错机制,一路从节点损坏不影响其他节点通信◆支持512节点轮询网络结构◆工业级设计,优选进口元器件;◆RS-232符合EIA-232-E标准;RS-485符合TIA/EIA-485-A标准。

二、性能和参数通讯速率300~115,200bps通讯距离RS-485侧通讯距离1.5KmRS-232通讯距离15m 最大节点数4×128节点信号隔离电压2500V电源隔离1000V保护动作容量600W/ms静电保护电压15KV工作电压DC5V或DC9-30V(产品的标准配件里不含电源)工作电流DC24V/20mA ;DC5V/45mA重量132g(带端子带卡轨)尺寸大小126mm×72mm×34mm 工作温度-45℃~+85℃。

485集线器用法

485集线器用法

485集线器用法
485集线器是一种用于扩展串行通信线路的设备,主要用于将多个RS-485设备连接在一起以实现长距离通信。

以下是485集线器的使用方法:
1、了解485集线器的规格和参数:在购买和使用485集线器之前,请先了解其规格、支持的最大节点数、通信速率等参数,以确保其符合您的通信需求。

2、准备所需设备:除了485集线器外,您还需要准备RS-485通信线、终端电阻、电源等设备。

3、连接设备:将485集线器的输入端与主控制器(如PLC)相连,输出端与远程设备(如传感器或执行器)相连。

同时,将终端电阻连接到485集线器的输入和输出端以提高通信稳定性。

4、电源供应:为485集线器提供稳定的电源,通常使用5V或12V直流电源。

请根据集线器的电源要求选择合适的电源。

5、配置485集线器:根据您的通信需求,配置485集线器的地址、数据长度、通信速率等参数。

通常,这些参数可以通过485集线器上的拨码开关或编程实现。

6、编写通信程序:在主控制器(如PLC)上编写通信程序,实现与485集线器的数据交互。

程序中需要包括初始化、数据发送、数据接收等步骤。

7、调试与测试:启动通信程序,检查485集线器是否正常工作。

可以通过监控数据流量、检查通信错误等方式进行调试。

8、故障排除:如遇到通信故障,根据实际情况检查485集线器、通信线路、终端电阻等设备,找出问题并进行排除。

9、维护与保养:定期检查485集线器的运行状态,清理灰尘、检查连接线、更换损坏的部件,确保设备正常运行。

485集线器的使用方法可能因不同型号和应用场景而有所不同,请参照具体产品的说明书进行操作。

485通讯协议怎么使用(传统光电隔离的典型电路实例)

485通讯协议怎么使用(传统光电隔离的典型电路实例)

485通讯协议怎么使用(传统光电隔离的典型电路实例)RS485总线标准是工业中(考勤,监控,数据采集系统)使用非常广泛的双向、平衡传输标准接口,支持多点连接,允许创建多达3两个节点的网络;最大传输距离1200m,支持1200 m时为100kb/s的高速度传输,抗干扰能力很强,布线仅有两根线很简单。

RS485通信网络接口是1种总线式的结构,上位机(以个人电脑为例)和下位机都挂在通信总线上,RS485物理层的通信协议由RS485标准和PLC的多机通讯方式。

传统光电隔离的典型电路VDD与+5V1(VCC485)是两组不共地的电源,一般用隔离型的DC-DC来实现。

通过光耦隔离来实现信号的隔离传输,ISL3152EIBZ与MCU系统不共地,完全隔离则有效的抑制了高共模电压的产生,大大降低485的损坏率,提高了系统稳定性。

但也存在电路体积过大、电路繁琐、分立器件过多,传输速率受光电器件限制等缺点,对整个系统的稳定性也有一定影响。

第一步,配置好串口发送、接收端引脚和485控制引脚;因为RXD1引脚相对于STM32芯片来说是接收外来数据,所以设置为输入;TXD1引脚相对于STM32芯片来说是对外发送数据,所以设置为输出;TRE1 引脚是对外发送1或0高低电平命令,所以设置为输出;/******************************************************************函数名称:UART2Init*功能描述:对串口2参数进行设置、485控制端口初始化**输入参数:无*返回值:无*其他说明:无*当前版本:v1.0*-----------------------------------------------------------------*******************************************************************/void UART2Init(void){GPIO_InitTypeDef GPIO_InitStructure;USART_InitTypeDef USART_InitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);//使能外设时钟//GPIO结构的成员设置如下:/*--------------485控制端初始化------PA1----------*/GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 ;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //50M时钟速度GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出GPIO_Init(GPIOA,GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; //485_TXGPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出GPIO_Init(GPIOA,GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3; //485_RXGPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入GPIO_Init(GPIOA,GPIO_InitStructure);//串口的结构成员设置如下:USART_ART_BaudRate = 9600;USART_ART_WordLength = USART_WordLength_8b;USART_ART_StopBits = USART_StopBits_1;USART_ART_Parity = USART_Parity_No;USART_ART_HardwareFlowControl = USART_HardwareFlowControl_None; USART_ART_Mode = USART_Mode_Tx | USART_Mode_Rx;USART_Init(USART2,USART_InitStructure);USART_Cmd(USART2,ENABLE);/*方法一:清发送完成标志*/// USART_ClearFlag(USART3,USART_FLAG_TC);/*方法二:获取串口1状态标志位*/USART_GeTITStatus(USART1,USART_FLAG_TC);}第二步:发送数据这里需要注意的是:/* CPU的小缺陷:串口配置好,如果直接Send,则第1个字节发送不出去如下两个方法语句解决第1个字节无法正确发送出去的问题*/方法一:USART_ClearFlag(USART3,USART_FLAG_TC); /*清发送完成标志,Transmission Complete flag */方法二:/*获取串口1状态标志位*/USART_GeTITStatus(USART1,USART_FLAG_TC);刚上电时出现乱码的原因:while(USART_GetFlagStatus(USART2,USART_FLAG_TXE)== RESET); // USART_FLAG_TXE---检测发送数据寄存器空标志位如果USART_FLAG_TC---发送完成标志位(1)当设为USART_FLAG_TXE---检测发送数据寄存器空标志位为空,但是发送移位寄存器不为空,数据还没有完全的发送出去,又有数据就被写进来了,所以就会容易出现乱码;(2)当设为USART_FLAG_TC检测发送完成标志位为空,即发送移位寄存器为空,数据才真正的发送出去,因此此时又有数据被写进来也不会发生乱码1STM32的数据发送有两个中断标志,一个是发送数据寄存器空标志,一个是发送完毕标志。

RS232RS485RS422光电隔离转换器使用手册

RS232RS485RS422光电隔离转换器使用手册

RS232/RS485/RS422光电隔离转换器使用手册一、概述本转换器是一种多功能RS-232/RS485/RS422接口转换器。

该产品配有外接电源,光隔2KV以上。

具有体积小、传输距离远、速率高、性能稳定等特性。

可广泛应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公司员工出勤系统、公路收费站系统等。

是一种性能价格比优良的数据接口转换产品。

内部无需开关设置,可支持32个节点/128个节点型号选择。

二、性能参数1、RS485/422端外接9V/350mA电源。

光电隔离2KV。

RS232开关电源隔离供电。

2、工作方式为同步双工传输。

3、传输介质需采用屏蔽双绞线,线径要求在0.75mm以上.4、传输速率为0-115200bps5、传输距离为1500m(100Kbps时)6、可支持32个节点或128个节点7、工作环境为-20℃到70℃,相对湿度为5%到95%.8、外形尺寸115mmX55mmX23mm三、图形四、连线示意图1、RS485两线连接:图二2、RS-422四线连接:图三五、安装和应用本产品采用DB-9通用输入头并配DB-9至DB-9交叉连接线,方便与电脑RS-232口连接。

输出配连接、拆卸方便的接线柱。

本转换器支持:1、点到点;一点对多点的半双工两线通信模式(485模式) ,见图二2、点到点;一点对多点的全双工四线通信模式(422模式) ,见图三注意:在半双工接线时,为了防止信号的反射干扰,需在线路的终端接一个120欧的匹配电阻。

六、故障及排除RS485不能通信:1、Power LED不亮:检查电源适配器连接及供电是否正常。

2、RS485 LED不亮:A、检查电脑COM口设置是否正确。

B、检查COM口至转换器间转线是否连好。

3、RS485 LED亮但不能通信:检查485输出连线是否正确(485+;485-是否一一对应) 。

检查485输出总线是否短路。

RS422不能通信:1、Power LED不亮,检查电源适配器连接及供电是否正常。

RSM(3)485HT 自动收发隔离 RS-485 收发器 数据手册说明书

RSM(3)485HT 自动收发隔离 RS-485 收发器 数据手册说明书

©2014 Guangzhou ZHIYUAN Electronics Stock CO., LTD.极限特性参数条件最小值典型值最大值单位3.3VDC 输入系列 -0.7-- 5 输入冲击电压(1)(1s ,max )5VDC 输入系列 -0.7-- 7 VDC 引脚焊接温度焊点距离外壳1.5mm ,10秒----300℃输入特性参数条件最小值典型值最大值单位3.3VDC 输入系列 3.15 3.303.45 输入电压5VDC 输入系列4.755.00 5.25 VDC 驱动电流----2mA串行接口兼容+3.3V 和+5V 标准UART 接口产品特性—————————————————单一输入电源供电;自动收发数据功能;HT 系列至少可连接32个节点; PHT 系列最多可连接128个节点; 电磁辐射EME 极低; 电磁抗干扰EMS 极高;集隔离与ESD 总线保护功能于一身。

产品型号———————————————————————————————————————产品型号电源电压(范围)(VDC)静态电流(mA)传输波特率(kbps) 隔离输出电源引脚最大发送电流(mA)节点数(pcs) RSM3485HT 115.2 无32 RSM3485PHT 3.3 (3.15-3.45) 35 500 有100 128 RSM485HT 115.2 无32 RSM485PHT5(4.75-5.25)37500有90128产品应用————————————————工业通讯 煤矿行业 电力监控 石油化工 楼宇自动化 PLC 与变频器的通信……产品系列————————————————产品系列温度范围隔离耐压封装RSM(3)485HT -40℃~+85℃2500VDC DIP10RSM(3)485PHT-40℃~+85℃2500VDC DIP10RSM(3)485(P)HT传输特性参数条件最小值典型值最大值单位HT系列-- 4.7 -- 内置上下拉电阻kΩPHT系列-- 47 -- 收发器输入阻抗-7V≤V CM≤+12V48 -- -- 数据延时100 -- 400 ns真值表特性收发功能输入输出TXD A B 发送功能1 1 00 0 1V A-V B RXD≥+200mV 1接收功能≤-200mV 0-200mV<V A-V B<+200mV不确定状态输出特性参数条件最小值典型值最大值单位隔离输出电源电压PHT系列 4.90 5.20 5.50 VDC 隔离输出电源电流PHT系列100 -- -- mA 总线接口保护ESD静电保护一般特性参数条件最小值典型值最大值单位隔离电压时间1分钟2500 -- -- VDC绝缘电阻绝缘电压500VDC 1 -- -- GΩ封装尺寸19.90×16.90×7.05 mm外壳材料黑色阻燃塑胶外壳,符合UL94-V0标准环境特性参数条件最小值典型值最大值单位工作温度-40-- +85℃存储温度-55-- +125外壳温升Ta=25℃-- 15 25存储湿度无凝结-- -- 95 %冷却方式自然空冷EMC特性EMI 传导骚扰CISPR22/EN55022,CLASS A(应用电路图2)IEC/EN 61000-4-2 Contact ±4KV/Air±8KV(裸机) Perf.Criteria B静电放电抗扰度IEC/EN 61000-4-2 Contact ±8KV/ Air±15KV(应用电路图2) Perf.Criteria B脉冲群抗扰度IEC/EN 61000-4-4 ±2KV(应用电路图2) Perf.Criteria B EMSIEC/EN 61000-4-5 ±1KV/±2KV(裸机) Perf.Criteria B雷击(浪涌)抗扰度IEC/EN 61000-4-5 ±2KV/±4KV(应用电路图2) Perf.Criteria B传导骚扰抗扰度IEC/EN 61000-4-6 3Vr.m.s Perf.Criteria A 注:(1)输入电压不能超过所规定范围值,否则可能会造成永久性不可恢复的损坏。

485隔离电路方案详解

485隔离电路方案详解

RS485隔离电路方案详解1、什么是485隔离电路?RS-485是一种常用的数据通信协议,广泛应用于工业控制系统、楼宇自动化、安防系统等领域。

在某些应用中,为了防止电气噪声干扰或电气冲击,需要对RS-485接口进行隔离。

示例图(仅供参考)2、有哪些方法可以实现485隔离电路?想要做到485电路上的隔离需要采用隔离器件,如光耦隔离器、磁隔离器等。

具体实现步骤如下:使用隔离器:首先,需要选择一款适合的隔离器。

常见的RS-485隔离器有ADI的ADM2483、TI的ISO3082等。

这些隔离器通常集成了RS-485收发器和隔离电源,可以提供高达2500V的隔离电压。

电源设计:隔离器需要两个独立的电源,一个用于隔离前的电路(如MCU),一个用于隔离后的电路(如RS-485总线)。

隔离电源可以使用隔离型DC-DC转换器来实现。

接口设计:RS-485接口通常需要一个120欧姆的终端电阻,用于抑制信号反射。

此外,还可以添加TVS二极管和磁珠,用于防止静电放电和滤除高频噪声。

布线设计:为了减少电磁干扰,RS-485的A、B线应该尽可能地走在一起,且尽量远离高速或高电流的信号线。

软件设计:在软件中,需要正确设置RS-485收发器的工作模式(如半双工或全双工),并根据需要设置数据速率、数据位、停止位和校验位。

我们需要注意的是,具体的设计可能还需要根据实际的应用需求和环境条件进行调整。

同时还需要注意隔离器件的选型和质量,确保隔离电路的稳定性和可靠性。

3、485隔离电路方案存在什么好处?提高通信的可靠性和稳定性:隔离电路可以防止电气噪声和电气冲击对系统造成干扰,从而提高系统的可靠性和稳定性。

保护设备安全:隔离电路可以防止高电压冲击对设备造成损坏,从而保护设备的安全。

提高信号质量:隔离电路可以减少信号传输过程中的干扰,从而提高信号的质量。

扩展系统距离:RS-485接口可以支持长距离的数据传输,而隔离电路可以进一步扩展这个距离。

485隔离方案

485隔离方案

485隔离方案一、隔离变压器隔离变压器是485隔离方案中的重要组成部分,主要用于实现信号的电气隔离,保护设备免受电气噪声和浪涌的影响。

在选择隔离变压器时,需要考虑其电压、电流、功率等参数,以确保其能够满足系统的需求。

二、隔离电路隔离电路是指通过采用电气隔离技术,将电路中的信号传输路径与噪声源进行隔离的电路。

常见的隔离电路有光电隔离电路和磁电隔离电路等。

在选择隔离电路时,需要根据系统的具体需求和情况选择合适的电路形式。

三、隔离电源隔离电源是指将系统的电源与噪声源进行隔离的电源。

这样可以避免噪声和浪涌对电源的影响,保证系统的稳定性和可靠性。

在选择隔离电源时,需要考虑其电压、电流、功率等参数,以及其电气隔离性能和稳定性。

四、隔离接地隔离接地是指将系统的信号地线与设备地线进行隔离的接地方式。

这样可以避免地线环路对系统信号的影响,保证系统的信号传输质量。

在选择隔离接地方式时,需要考虑系统的具体情况和需求,以及地线的布线和接地点的选择。

五、隔离距离隔离距离是指系统中的信号线、控制线和电源线等线路之间的距离。

在选择隔离距离时,需要考虑线路之间的电磁干扰和耦合效应,以保证系统的稳定性和可靠性。

一般来说,隔离距离越大,系统的抗干扰能力越强。

六、隔离材料隔离材料是指用于实现系统电气隔离的材料。

常见的隔离材料有绝缘材料、磁性材料和光学材料等。

在选择隔离材料时,需要考虑材料的电气性能、机械性能和环境性能等方面,以保证其能够满足系统的需求。

七、隔离设备隔离设备是指用于实现系统电气隔离的设备。

常见的隔离设备有继电器、光耦和磁耦等。

在选择隔离设备时,需要考虑设备的电气性能、机械性能和环境性能等方面,以保证其能够满足系统的需求。

同时还需要考虑设备的可靠性和稳定性,以及其使用寿命和维护成本等因素。

八、隔离测试隔离测试是指对系统的电气隔离性能进行测试和验证的过程。

在选择隔离测试方法时,需要考虑测试的准确性和可靠性,以及测试的效率和成本等因素。

485芯片隔离方案

485芯片隔离方案

485芯片隔离方案随着现代电子产品的不断发展,人们对于电路隔离的需求也越来越高。

在很多应用场景中,为了保证电路的稳定性和安全性,需要对不同电路之间进行隔离。

而485芯片隔离方案就是一种常见的电路隔离方案。

485芯片隔离方案是基于485通信协议的一种隔离解决方案。

485通信协议是一种串行通信协议,广泛应用于工业自动化领域。

由于485通信协议具有传输距离远、抗干扰能力强等优点,因此在工业环境中得到了广泛应用。

然而,在实际应用中,由于工业环境的复杂性,不同电路之间常常存在电位差、地电位干扰等问题。

这些问题会导致信号传输的不稳定性和可靠性降低。

为了解决这些问题,人们提出了485芯片隔离方案。

485芯片隔离方案的核心是使用485隔离芯片。

这种隔离芯片内部包含了485通信协议的转换电路和隔离电路。

通过将输入信号与输出信号之间的电路隔离起来,可以有效地解决电位差和地电位干扰等问题,提高信号传输的稳定性和可靠性。

在485芯片隔离方案中,隔离芯片通常还会配合使用光电耦合器等元器件。

光电耦合器可以将输入信号转换为光信号,再通过光电耦合器将光信号转换为输出信号。

这样可以进一步提高隔离效果,减少电路之间的干扰。

除了隔离芯片和光电耦合器,485芯片隔离方案还需要其他辅助元器件。

比如,为了保证输入信号的稳定性,可以使用电压稳压器对输入信号进行稳压处理;为了提高输出信号的驱动能力,可以使用驱动芯片来增强输出信号的电流和电压。

通过以上的隔离方案,可以有效地解决485通信中存在的电位差和地电位干扰等问题。

这样可以保证信号的稳定传输,提高系统的可靠性和稳定性。

而且,485芯片隔离方案还具有安装方便、成本低廉等优点,适用于各种工业环境。

总结起来,485芯片隔离方案是一种常见的电路隔离解决方案。

通过使用485隔离芯片、光电耦合器和其他辅助元器件,可以有效地解决485通信中存在的电位差和地电位干扰等问题,提高信号传输的稳定性和可靠性。

这种方案不仅适用于工业自动化领域,也可以应用于其他需要电路隔离的场景中。

集成485隔离器使用说明

集成485隔离器使用说明

ADM2582E/ADM2587E-完全集成式隔离数据收发器本文主要简单介绍RS-485总线标准,以及比较几种常见的RS-485电路,并重点介绍美国模拟器公司(ADI)最新量产的具备±15 kV ESD保护功能的完全集成式隔离数据收发器ADM2582E/ADM2587E,一个集成隔离DC/DC电源,适合用于多点传输线路上的高速通信应用的数据收发器。

1.引言随着现代化社会生活的迅速发展,工业自动化的程度越来越高。

在工业控制、电力通讯、智能仪表等领域中,也常常使用简便易用的串行通讯方式作为数据交换的手段。

但是,在工业控制等环境中,常会有电气噪声干扰传输线路,使用RS-232通讯时经常因外界的电气干扰而导致信号传输错误;另外,RS-232通讯的最大传输距离在不增加缓冲器的情况下只可以达到15 米。

为了解决上述问题,RS-485标准通常被用作为一种相对经济、具有相当高噪声抑制、相对高的传输速率、传输距离远、宽共模范围的通信平台。

RS-485标准采用平衡式发送,差分式接收的数据收发器来驱动总线。

因为RS-485的远距离、多节点(256个)以及传输线成本低的特性,是EIA RS-485称为工业应用中数据传输的首选标准。

ADI公司的ADM2582E/ADM2587E器件针对均衡的传输线路而设计,符合ANSI/TIA/EIA RS-485-A-98和ISO 8482:1987(E)标准。

它采用ADI 公司的iCoupler®技术,在单个封装内集成了一个三通道隔离器、一个三态差分线路驱动器、一个差分输入接收机和一个isoPower DC/DC转换器。

该器件采用5V或3.3V单电源供电,从而实现了完全隔离的RS-485解决方案。

2.RS-485 标准介绍电子工业协会(EIA)于1983 年制订并发布RS-485标准,并经通讯工业协会(TIA)修订后命名为TIA/EIA-485-A,习惯地称之为RS-485标准。

485信号隔离方案

485信号隔离方案

485信号隔离方案
485信号隔离方案可以采用以下几种方式:
1. 利用光耦隔离实现485隔离:最早的隔离器件为光耦隔离器。

在基于CMOS的数字隔离器出现以前,市面上所有的隔离器件均为光耦隔离器件。

2. 利用光耦+数字隔离实现485电路隔离:由于普通的光耦隔离芯片只能适用于通讯速率较低的情况,那么在高速信号传输电路中,485使能信号可继续使用光耦隔离器件对进行隔离,而数据信号通路则可使用高速数字隔离芯片实现。

相较于传统光耦电路,系统传输速率提高,且降低了系统复杂度。

3. 利用NOVOSENSE 集成隔离485芯片实现485电路隔离:相较于上述
三种利用复杂外围电路实现485电路隔离的方案,NSi8308x系列芯片仅需单颗芯片即可实现485隔离,并且提高了系统的可靠性,稳定性。

以上是三种常见的485信号隔离方案,可以根据具体的应用场景和需求选
择适合的方案。

485中继器485信号放大器485隔离器消除共模干扰

485中继器485信号放大器485隔离器消除共模干扰

485中继器485信号放大器485隔离器消除共模干扰485中继器是光隔离的RS-485/422的数据中继通信产品,可以中继延长RS-485/422总线网络的通信距离,增强RS-485/422总线网络设备的数目。

可以将485总线进行光电隔离,防止共模电压干扰。

可以支持RS-485总线与RS-422总线的自动切换。

产品特点:485总线中如果485传输线达到一定的距离,而且处于复杂的外部环境,从而容易受到外部环境的电磁感应等外部干扰。

中继器中的高效的防雷管可以有效地抑制闪电(Lightning)和ESD,并且提供每线600W的雷击浪涌保护功率。

可以吸收外部环境的电磁感应等外部干扰。

从而保护485总线的稳定性。

由于485总线传输距离的延长,或者485总线中的485设备的增多,会使得485信号不断的衰减,最后可能导致485总线不稳定甚至不能使用,485总线中继器可以对已有的485信号进行增强和放大,增加RS-422/RS-485总线网络中485设备的数目。

在现场施工当中,由于485总线的距离比较远,在其中形成了电位差,从而产生了共模干扰,导致稳定性降低。

485总线中继器的光电隔离器能够提供3000V的隔离电压,可以有效的将485总线相互隔离,防止共地干扰。

其中的DC/DC 模块,可以将两端的电源完全隔离。

从而实现完全隔离。

485中继器采用专业的I/O电路,使用数据流向自动控制技术,自动判别和控制数据传输方向,无需更改软硬件,可以很方便的实现RS-485总线与RS-422总线之间的切换。

采取零延时设计,传输速度快。

自动侦测串口信号速率,无需设置串口波特率。

485总线要求485设备要离总线主干尽可能的近,使用485总线中继器,可以将总线拓扑结构改成"T"型拓扑结构,方便现场施工。

485光隔离中继器采用全金属外壳,防静电,抗干扰能力强。

技术参数:引脚定义:连接示意图:应用领域:用于点对点、点对多点通讯、工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散分布系统、闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统。
