电容符号
点解电容符号
点解电容符号1. 什么是电容符号？在电路图中，电容器通常用一个特殊的符号来表示，这就是电容符号。
电容符号由两条平行的线段组成，之间有一个空心矩形或者曲线来表示两个导体之间的绝缘介质。
它类似于一个平行板电容器的形状，用来表示电容器在电路中的位置和连接方式。
2. 电容符号的结构和特点2.1 结构一个标准的电容符号通常由以下几个部分组成：•两条平行直线：代表两个导体（通常是金属板）；•空心矩形或者曲线：代表两个导体之间的绝缘介质。
2.2 特点•平行直线之间的距离越小，表示电容器的极板面积越大，从而其储存能力越强；•空心矩形或者曲线越大，表示绝缘介质越厚或者介质性能越好。
3. 不同类型的电容符号3.1 极板式电容符号极板式电容器是最常见和最简单的一种类型。
其基本结构包括两个平行的导体极板和介于它们之间的绝缘介质。
在电路图中，极板式电容器通常用一个空心矩形来表示。
3.2 电解电容符号电解电容器是一种特殊的极板式电容器，其绝缘介质是由一个液体或者凝胶态的电解质组成。
在电路图中，电解电容器通常用一个空心矩形加上一个加号来表示。
3.3 有源和无源元件中的电容符号在有源元件（如放大器、发生器等）和无源元件（如线圈、变压器等）中，也会出现一些特殊的电容符号。
这些符号通常是根据具体元件的结构和功能来设计的，以便更好地表示其作用和连接方式。
4. 如何正确使用电容符号？在绘制或阅读电路图时，正确使用和理解电容符号非常重要。
以下是一些关于如何正确使用电容符号的建议：•在绘制时，可以使用计算机辅助绘图软件或者手工绘图工具来画出清晰、准确的电容符号；•在阅读时，应该注意每个符号所代表的具体类型和功能，并结合上下文来理解其作用；•如果有多个电容器连接在一起，应该注意其连接方式和极性，以确保电路的正常工作。
5. 总结电容符号是电路图中表示电容器的特殊符号。
它由两条平行直线和一个空心矩形或者曲线组成，用来表示导体之间的绝缘介质。
不同类型的电容器有不同的符号，包括极板式电容符号、电解电容符号以及有源和无源元件中的电容符号等。
【精选】电容的类别和符号
++ 电容的类别和符号 ++电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图1所示。
第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
上图是小型纸介电容，下图是立式矩开密封纸介电容。
表1列出电容的类别和符号。
表2是常用电容的几项特性。
图6表1 电容的类别和符号表2 常用电容的几项特性++ 不同介质电容的识别 ++笔者根据收藏的资料，整理出不同介质电容英文字母的标称符号，如附表，以便大家在选购电容器产品和维修时，正确识别。
附表++ 电容器的参数与分类 ++在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点，以及机械或环境的限制条件等。
这里将对电容器的主要参数及其应用做简单说明。
1.标称电容量（C R）。
电容器产品标出的电容量值。
云母和陶瓷介质电容器的电容量较低（大约在5000pF以下）；纸、塑料和一些陶瓷介质形式的电容器居中（大约在0.005uF~1.0uF）；通常电解电容器的容量较大。
这是一个粗略的分类法。
2.类别温度范围。
电容器设计所确定的能连续工作的环境温度范围。
该范围取决于它相应类别的温度极限值，如上限类别温度、下限类别温度、额定温度（可以连续施加额定电压的最高环境温度）等。
3.额定电压（U R）。
在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。
电容器应用在高电压场和时，必须注意电晕的影响。
电晕是由于在介质/电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。
在交流或脉动条件下，电晕特别容易发生。
对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不得超过电容器的额定电压。
电容的类别和符号

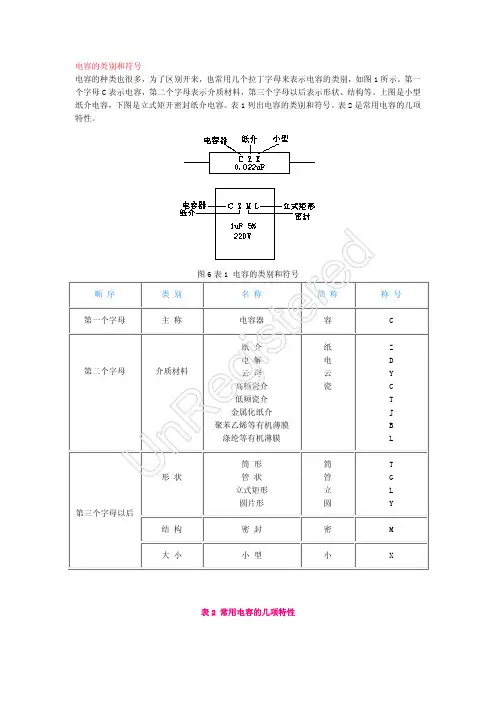

++ 电容的类别和符号 ++电容的种类也很多，为了区别开来，也常用几个拉丁字母来表示电容的类别，如图1所示。
第一个字母C表示电容，第二个字母表示介质材料，第三个字母以后表示形状、结构等。
上图是小型纸介电容，下图是立式矩开密封纸介电容。
表1列出电容的类别和符号。
表2是常用电容的几项特性。
图6表1 电容的类别和符号顺序类别名称简称称号第一个字母主称电容器容C第二个字母介质材料纸介电解云母高频瓷介低频瓷介金属化纸介聚苯乙烯等有机薄膜涤纶等有机薄膜纸电云瓷ZDYCTJBL第三个字母以后形状筒形管状立式矩形圆片形筒管立圆TGLY 结构密封密M 大小小型小X表2 常用电容的几项特性++ 不同介质电容的识别 ++笔者根据收藏的资料，整理出不同介质电容英文字母的标称符号，如附表，以便大家在选购电容器产品和维修时，正确识别。
附表++ 电容器的参数与分类 ++在电子产品中，电容器是必不可少的电子器件，它在电子设备中充当整流器的平滑滤波、电源的退耦、交流信号的旁路、交直流电路的交流耦合等。
由于电容器的类型和结构种类比较多，因此，我们不仅需要了解各类电容器的性能指标和一般特性，而且还必须了解在给定用途下各种元件的优缺点，以及机械或环境的限制条件等。
这里将对电容器的主要参数及其应用做简单说明。
1.标称电容量（C R）。
电容器产品标出的电容量值。
云母和陶瓷介质电容器的电容量较低（大约在5000pF以下）；纸、塑料和一些陶瓷介质形式的电容器居中（大约在0.005uF~1.0uF）；通常电解电容器的容量较大。
这是一个粗略的分类法。
2.类别温度范围。
电容器设计所确定的能连续工作的环境温度范围。
该范围取决于它相应类别的温度极限值，如上限类别温度、下限类别温度、额定温度（可以连续施加额定电压的最高环境温度）等。
3.额定电压（U R）。
在下限类别温度和额定温度之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压的有效值或脉冲电压的峰值。
电容标识方法
电容标识方法
电容标识方法通常在电容器的外壳上使用标识符号进行表示，常见的电容标识方法有以下几种：
1. 数字标识法：使用数字来表示电容的值，单位为微法（μF）或皮法（pF）。
例如，一个电容器上标有数字“10”表示其电容值为10μF。
2. 字母标识法：使用字母来表示电容的值，单位为微法（μF）或皮法（pF）。
常用的字母有“n”表示纳法（nF）、“u”表示微法（μF）和“p”表示皮法（pF）。
例如，一个电容器上标有字母“100n”表示其电容值为100纳法。
3. 颜色标识法：使用不同颜色的环带来表示电容的值和精度。
通常，一个环带表示一个数字，其中第一个和第二个环带表示前两位数字，第三个环带表示乘以10的幂次方，第四个环带表示电容的精度。
例如，一个带有红色环带、黄色环带、橙色环带和银色环带的电容器表示其电容值为24×10^3 pF，精度为±10%。
4. 字母和数字混合标识法：结合了数字和字母的标识方法，用于表示较大或较小的电容值。
例如，一个电容器上标有字母“4u7”表示其电容值为4.7微法（μF）。
需要注意的是，不同类型的电容器可能使用不同的标识方法，请根据具体的电容器型号和规格来确定其标识方法。
电容的类别和符号
小ቤተ መጻሕፍቲ ባይዱ
X
表 2 常用电容的几项特性
电容种 类
容量范围
直流工作电 压 （V）
运用频率 （MHz）
准确度
漏电电阻 （MΩ）
中小型 纸介电 容
470pF~0.22uF
63~630
8 以下
Ⅰ~Ⅲ >5000
金属壳 密封纸 介电容
0.01uF~10uF
250~1600
直流， 脉动直流
Ⅰ~Ⅲ >1000~5000
第三个字母以后
d 图 6 表 1 电容的类别和符号
e 类 别
名称
简称
r 主 称
电容器
容
te 纸 介
纸
is电 解
电
介质材料
云母
云
g高频瓷介
瓷
低频瓷介
e金属化纸介
聚苯乙烯等有机薄膜
R 涤纶等有机薄膜
n 筒形
筒
U形 状
管状
管
称号
C
Z D Y C T J B L
T G
立式矩形
立
L
圆片形
圆
Y
结构
密封
密
M
大小
小型
中、小 型金属 化纸介 电容
金属壳 密封金 属化纸 介电容
薄膜电 容
云母电 容
瓷介电 容
铝电解 电容
0.01uF~0.22uF
160、250、 8 以下
Ⅰ~Ⅲ >2000
400
red 0.22uF~30uF
160~1600
直流， 脉动电流
Ⅰ~Ⅲ >30~5000
iste 3pF~0.1uF g 10pF~0.51uF UnRe 1pF~0.1uF
电容的种类及符号
电容的种类及符号电容器是一种用于储存电荷的电子元件。
它由两个导体板之间的绝缘材料（或电介质）隔开。
根据其结构和性能的不同，电容器可以分为多种类型。
以下将对常见的电容器类型及其符号进行详细介绍。
1.高频电容器：高频电容器专为用于高频电路设计而设计，能够提供较低的等效串联电阻和等效串联电感。
最常见的高频电容器是陶瓷电容器，也称为多层陶瓷电容器。
它们通常以“C”作为电路图符号。
2.电解电容器：电解电容器由两个金属电极组成，通过电解质将两个电极隔开。
根据其电解质的不同，电解电容器分为有机电解电容器和无机电解电容器。
有机电解电容器通常用铝箔作为阳极和铝氧化物作为电解质，而无机电解电容器通常用铝箔作为阳极和液体电解质作为电介质。
电解电容器一般以“E”或“C”作为电路图符号。
3.薄膜电容器：薄膜电容器使用金属薄膜作为导体，使用非常薄的绝缘膜将导体隔开。
最常见的薄膜电容器是聚酯薄膜电容器和聚酰亚胺薄膜电容器。
薄膜电容器通常以“C”作为电路图符号。
4.陶瓷电容器：陶瓷电容器使用陶瓷材料作为电介质，金属导体片作为电极。
根据陶瓷材料的不同，陶瓷电容器可以分为多种类型，如可变电容器、温度补偿电容器、高稳定性电容器等。
陶瓷电容器通常以“C”作为电路图符号。
5.可变电容器：可变电容器的电容值可以通过调节其结构或电场来控制。
最常见的可变电容器是电容二极管（Varactor Diode）和电容滚轮。
电容二极管的符号通常使用一个带圆圈的“C”表示。
6.超级电容器：超级电容器也称为超级电容器或电化学电容器，利用电化学过程在电极和电解质之间储存电能。
它们具有高能量密度和快速充放电速度的特点，被广泛用于储能和迅速供电的应用。
超级电容器的符号通常使用两个平行线代表两个电极之间的电介质。
除了上述常见的电容器类型，还有一些特殊用途的电容器，如功率电容器、陶瓷电容器、瓷介电容器等。
它们通常在特定的应用领域和特殊要求的电路设计中使用。
总结起来，电容器的种类及符号包括：-高频电容器（C）-电解电容器（E或C）-薄膜电容器（C）-陶瓷电容器（C）-可变电容器（带圆圈的C）。
电容标识及其单位换算
电容标识及其单位换算江苏省泗阳县李口中学沈正中一、国产电容1、单位电容的基本单位用法拉(简称法)，符号用F表示，常用标识单位有：［毫法(mF)］、微法(μF)、纳法(nF)、皮法(pF)。
2、单位换算［1F＝1000mF、1mF＝1000μF］、1μF＝1000 nF、1nF＝1000p F、1μF＝106pF。
1F＝106μF＝109 nF＝1012pF。
3、标识规则单位省略表示为pF，例如：101＝10×101＝100pF＝0.1nF；102＝10×102＝1000PF＝0.001 μF103＝10×103＝10000PF＝0.01 μF104＝10×104＝100000pF＝0.1uF；105＝10×105＝1000000pF＝1uF；224＝22×104＝220000pF＝0.22uF；……国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
二、进口电容1、单位：基本单位为P，辅助单位有G，M，N。
2、换算关系为：1G＝1000μF、1M＝1μF＝1000PF。
3、标识法：通常不是小数点，而是用单位整数，将小数部分隔开。
例如：6G8＝6.8G＝6800μF；2P2＝2.2μF；M33＝0.33μF；68n＝0.068μF……有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
数码后缀J（5%）、K（10%）、M（20%）代表误差等级。
如222K＝2200PF＋10%，应特别注意不要将J、K、M与我国电阻器标志相混，更不要把电容器误为电阻器。
电流、电压、功率、电阻、电容的符号和关系
电流、电压、功率、电阻和电容是电子和电气工程中常用的基本概念。
以下是它们的符号和关系：
1.电流（I）：表示电荷流过导体的速率，单位是安培（A）。
2.电压（V）：表示电场中电势差的大小，单位是伏特（V）。
3.功率（P）：表示单位时间内完成的功，单位是瓦特（W）。
4.电阻（R）：表示导体对电流的阻碍作用，单位是欧姆（Ω）。
5.电容（C）：表示电容器存储电荷的能力，单位是法拉（F）。
它们之间的关系如下：
1.欧姆定律：I = V/R
这意味着当导体中的电流与施加在其两端的电压成正比，而与电阻成反
比时，导体中的电流与施加在其两端的电压成正比，而与电阻成反比。
2.功率与电压和电流的关系：P = V * I 或P = I^2 * R 或P = V^2 / R
这些公式用于描述电压、电流和功率之间的关系。
对于给定的功率，可以
通过不同的方式表示它与电压和电流的关系。
3.电容与电压和电流的关系：C = Q/V 或dQ/dt = C * dV/dt
电容描述了电容器存储电荷的能力，并可以用电荷量Q 和电压V 表示。
同时，它也可以表示为电流的微分与电压的微分的比值。
这些关系是电子和电气工程中常用的基本公式，用于描述电路中的基本物理量之间的关系。
电容的分类和符号
电容的分类和符号1.电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介2.电容器容量标示1、直标法用数字和单位符号直接标出。
如1uF表示1微法，有些电容用“R”表示小数点，如R56表示0.56微法。
2、文字符号法用数字和文字符号有规律的组合来表示容量。
如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF.3、色标法用色环或色点表示电容器的主要参数。
电容器的色标法与电阻相同。
电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z4、数学计数法：如上图瓷介电容，标值272，容量就是：27X100pf=2700pf.如果标值473，即为47X1000pf=0.047uf。
（后面的2、3，都表示10的多少次方）。
又如：332=33X100pf=3300pf。
[编辑本段]电容器的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。
2、按电解质分类：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。
3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4、按制造材料的不同可以分为：瓷介电容、涤纶电容、电解电容、钽电容，还有先进的聚丙烯电容等等5、高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
国内外电容器单位换算及容量符号标示大全
471=470PF 151=150PF
473= 0.047uF
474=0.47uF
47000PF=0.047uF
15000PF=0.015uF这种符号多用于贴片或小型电解电容，读
法与用乘方数表示多少有些相似的地方，使用时要注意。它
的容虽单位一般都是p陵的。表示字符
容虽单位p f
表示字符
1P2 = 1.2PF
1n = 1000PF
102 = 1000PF
224 = 0.22uF
102 =10X102pF=1000pF=1nF =0.001诉F
153=15 X 103pF=15000pF=15nF=0.015诉F
224=22X104pF=220000pF=220nF=022诉F
335=33 X 105pF=3300000pF=3300nF=3.3 pF国产电容器的
331
330
3.9
391
390
4.7
471
470
5.6
561
560
6.8
681
680
8.2
821
p f
820诉f102=1000PF
103= 0.01uF
104= 0.1uF
105=1uF
106=10uF
471=470PF
151=150PF
473= 0.047uF
474=0.47uF
47000PF=0.047uF
如222K=2200PF+10%,应特别注意不要将J、K、M与我
国电阻器标志相混，更不要把电容器误为电阻器。
68n=0.068UF
M33=0.33UF
2P2=2.2PF
物理电路元件符号(细笔)
物理电路元件符号(细笔)
一、电阻
1.简口电阻符号：由一竖线加两条横线组成，表示电阻元件。
2.触点电阻符号：由一竖线加两条横线组成，表示可接入设备的电阻元件，有触点可以用线来连接其他元件。
3.终端桥电阻符号：由两竖线加三条横线组成，表示两个电缆口之间的作用，用于改变传输信号的方向。
二、电容
1.电容符号：由两个靠近的弧状线成相型符号，中间画一条横线，表示电容元件可以吸收电流能量并存储起来供以后使用。
2.触点电容符号：由两个靠近的弧状线成相型符号，中间画一条横线，表示可以用线来连接其他元件的电容元件。
三、电感
1.电感符号：由一把箭头组成，表示电感元件；它可以把电流转换成磁场，并将磁场能量转成电流。
2.触点电感符号：由一把箭头加上一个触点组成，表示有触点可以用线来连接其他元件的电感元件。
四、二极管
1.PNP管符号：由三个圆环加一把箭头形成，表示反向射入的晶体管。
2.NPN管符号：由三个圆环加一把箭头形成的“小箭头”符号，表示正向射入的晶体管。
六、整流二极管
1.整流二极管符号：由一把箭头加两个靠近的弧状线成相型符号，表示有端口可以用线来连接其他元件的二极管元件。
七、可控硅
1.可控硅符号：由一个非对称三角形加上一把箭头，表示有触点可以用线来连接其他元件的可控硅元件。
八、光耦合器
1.光耦合器符号：由两个三角形朝向各自相反，中间画有一条线表示光耦合器。
九、运算放大器
1.运算放大器符号：由三个包圈芯分为两层，外层有一条椭圆形线，表示运算放大器的符号。
十、可调电阻器
1.可调电阻器符号：由一条横线加两个圆b圈芯，表示可调电阻器的符号。
三相电路中电容符号
三相电路中电容符号
电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个"＋"符号代表正极。
电容在电路中很常见，电路图中表示电容的符号有很多种，不同的符号表达什么样的电容呢，今天和大家谈谈，电容的表示符号有哪些呢？
这是很常见的符号，这种符号表示这种电容部分正负极，一般电容值也比较小。
比如常见的104电容。
这种电容，容量稍微大些，有正负极之分，焊接的时候要正确区分正负极。
国外的电子设计有提到，一般表示有正负极之分的电容。
表示有极性的电容符号，空心来表示电容的正极。
表示无极性的电容符号，一般表示电容容量较大。
了解以上这种电容的符号，可以在查看电路图的过程中了解各电容的特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容符号
在两块距离靠的很近的并且基本平行的金属板,如铁板上分别接上两根导线.
最简单的电容就做成了,两块铁板就是电容的电极,把两块电极靠得越近,或者铁板面积增大,电容的容量就越大.
最简单的电容符号就是在两条平行线上画上两根引线.
下面是各种电容的原理图符号:
①基本电容符号，如陶瓷电容电解电容云母电容薄膜电容
②-⑥有极性电容,电解电容符号,弯片为负极,空心为正极
⑦可调电容符号⑧微调电容符号
当然还有一些其它样式，但相差不大。
电容单位换算,电容分类,电容的符号,电容上标识的意思
电容是电子电器的重要组成部分，是电子知识的基础。
而电容的单位换算、以及电容的分类和电容的符号是必须熟练掌握的，很多刚毕业的一些人刚进电子厂时，企业都会让其学习电容电阻的符号，单位换算等基本知识后才许可上岗。
我们作为电脑维修专业人员，一定要对电容的单位换算等数量掌握，以免在维修电脑过程中发生意外。
（罗嗦半天了;-)）
电容的单位中文念做“法拉”，电容单位换算关系如下：
1F=1000mF=1000000μF=1000000000nF=1000000000000pF
其实就是当由F→mF时在后面加3个零，由mF→μF时再加3个零….依次类推。
电容单位中文怎么念？F=法、mF=毫法、μF=微法、nF=纳法、pF=皮法。
电容上标识的意思(涵义)
1、电解电容标识为6.3V，1500μF，105℃。
其含义为：6.3V为耐压值（V）；1500μF指电容的容量（C）；105℃指电容最大承受的工作温度。
各类电解电容图（有一个好肥哦~）
电容的分类
1、贴片电容
•有极性贴片电容。
符号：“CT”、“TC”；电路图符号：
•无极性贴片电容：
1.单个电容：符号为“CB”、“BC”、“CM”、“MC”、“CD”，电路符号
见最后面图片左边第一个
2.拍容：符号为“CN”、“CP” 电路符号为：（你看排容的外形我想你能
猜到它符号的样子）。
2、贴片电容的容量用颜色大小来表示，一般最大为0.1μF，大部分单位为pF；有的排容用直标发，如：“C181”其容量为180pF，与电阻的计算方法类似。
（和排阻一样，如下图）
（排容顾名思义就是电容组成排）
排阻顾名思义就是组成一排的电阻
电解电容标识：“C”、“TC”、“CT”、“BC”、“EC”、“CE”，电容电路图符号如下图
电容在电路图中的符号标识
最后说下电容在电子电路中的作用：滤波、耦合、旁路、与电感组成“LC”谐振电路、与电阻组成“RC”定时电路。
