固体激光器原理固体激光器

合集下载

固体激光器原理 (3)

固体激光器原理 (3)

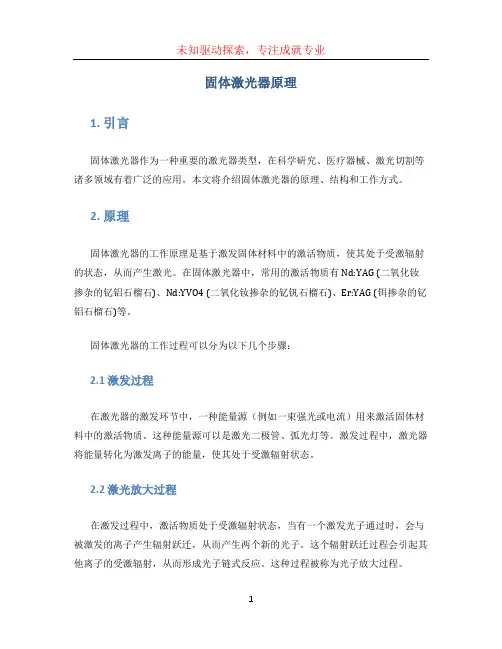

固体激光器原理

1. 引言

固体激光器作为一种重要的激光器类型,在科学研究、医疗器械、激光切割等诸多领域有着广泛的应用。本文将介绍固体激光器的原理、结构和工作方式。

2. 原理

固体激光器的工作原理是基于激发固体材料中的激活物质,使其处于受激辐射的状态,从而产生激光。在固体激光器中,常用的激活物质有Nd:YAG (二氧化钕掺杂的钇铝石榴石)、Nd:YVO4 (二氧化钕掺杂的钇钒石榴石)、Er:YAG (铒掺杂的钇铝石榴石)等。

固体激光器的工作过程可以分为以下几个步骤:

2.1 激发过程

在激光器的激发环节中,一种能量源(例如一束强光或电流)用来激活固体材料中的激活物质。这种能量源可以是激光二极管、弧光灯等。激发过程中,激光器将能量转化为激发离子的能量,使其处于受激辐射状态。

2.2 激光放大过程

在激发过程中,激活物质处于受激辐射状态,当有一个激发光子通过时,会与被激发的离子产生辐射跃迁,从而产生两个新的光子。这个辐射跃迁过程会引起其他离子的受激辐射,从而形成光子链式反应。这种过程被称为光子放大过程。

2.3 激光输出过程

在激光放大过程中,光子数目不断增加,当达到一定数目时,就会形成激光输出。为了实现激光输出,激光器需要在光学谐振腔中引入一个镜片,这样可以将光子反射回激活物质中,从而增加激光的放大程度。当光子数目达到一定程度,超过了腔体损耗,则会产生激光输出。

3. 结构

固体激光器的基本结构由激活物质、光学谐振腔和能量源组成。

3.1 激活物质

激活物质是固体激光器中的关键组成部分,它决定了激光的波长和性能。常见的激活物质有Nd:YAG、Nd:YVO4、Er:YAG等。这些激活物质都被掺杂在晶体或陶瓷中,以增加其能级和性能。

固体激光器原理及应用

固体激光器原理及应用

固体激光器原理及应用

固体激光器是一种使用固态材料作为工作介质,利用吸收外部能量激发材料内部电子跃迁产生激光的器件。其原理基于材料内部的电子能级结构,通过能量输入使电子能级发生跃迁,产生一束高强度、窄谱线、准单色的激光束。固体激光器具有激光输出稳定、寿命长、重复频率高、输出功率大等优点,因此在许多领域有着广泛的应用。

固体激光器的工作原理可以分为三个基本步骤:激发、放大和输出。首先,通过能量输入使材料内部的电子从基态跃迁至激发态,形成一个激发态的粒子团。其次,通过适当的增益介质,激发态粒子发生受激辐射过程,产生激光并且放大。最后,通过激光输出装置将激光束从增益介质中输出。

固体激光器的工作介质一般是由具有合适外加激励源的能级结构的晶体或玻璃组成。常用的材料有Nd:YAG(氧化钇铝铈钕)、Nd:YLF(钇铝石榴石)、Nd:YVO(钇钕钒酸盐)和Ti:sapphire(蓝宝石)等。这些材料具有良好的耐热性、光学性能和谐振特性。

固体激光器的应用相当广泛。在科学研究领域,固体激光器常用于物理、化学、生物学等学科中的实验室研究。其高可靠性和稳定性使其成为激光生物学、光谱学和光物理学等领域的基础工具。此外,固体激光器在通信领域也有着重要的地位。特别在光纤通信系统中,固体激光器可以作为光源产生高质量的激光信号,用于传输和接收数据。

固体激光器还在制造业中得到广泛应用。例如,固体激光器在激光切割、焊接和打标等加工过程中发挥着重要角色。其高功率和高能量脉冲使其成为材料切割和焊接的理想工具。此外,固体激光器还可以应用于材料

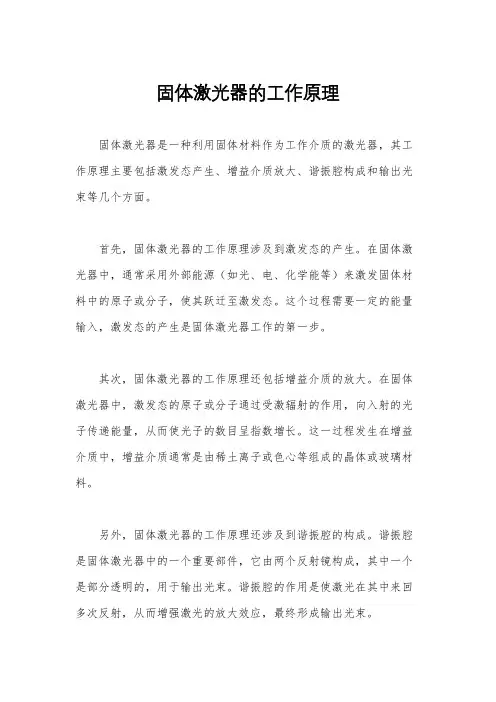

固体激光器的工作原理

固体激光器的工作原理

固体激光器的工作原理

固体激光器是一种利用固体材料作为工作介质的激光器,其工作原理主要包括激发态产生、增益介质放大、谐振腔构成和输出光束等几个方面。

首先,固体激光器的工作原理涉及到激发态的产生。在固体激光器中,通常采用外部能源(如光、电、化学能等)来激发固体材料中的原子或分子,使其跃迁至激发态。这个过程需要一定的能量输入,激发态的产生是固体激光器工作的第一步。

其次,固体激光器的工作原理还包括增益介质的放大。在固体激光器中,激发态的原子或分子通过受激辐射的作用,向入射的光子传递能量,从而使光子的数目呈指数增长。这一过程发生在增益介质中,增益介质通常是由稀土离子或色心等组成的晶体或玻璃材料。

另外,固体激光器的工作原理还涉及到谐振腔的构成。谐振腔是固体激光器中的一个重要部件,它由两个反射镜构成,其中一个是部分透明的,用于输出光束。谐振腔的作用是使激光在其中来回多次反射,从而增强激光的放大效应,最终形成输出光束。

最后,固体激光器的工作原理还包括输出光束的形成。当激光在谐振腔中来回多次反射后,其中一部分光子会通过部分透明的反射镜逸出,形成输出光束。这个输出光束通常具有一定的方向性和单色性,可以用于各种应用。

总的来说,固体激光器的工作原理是利用外部能源激发固体材料中的原子或分子,使其跃迁至激发态,然后通过增益介质的放大和谐振腔的构成,最终形成输出光束。固体激光器在医疗、通信、材料加工等领域有着广泛的应用,对于推动科学技术的发展具有重要意义。

固体激光器原理固体激光器

固体激光器原理固体激光器

固体激光器原理-固体激光器

固体激光器发展历程

固体激光器发展历程

固体激光器用固体激光材料作为工作物质的激光器。1960年,梅曼发明的红宝石激光器就是固体激光器,也是世界上第一台激光器。固体激光器一般由激光工作物质、激励源、聚光腔、谐振腔反射镜和电源等部分构成。

这类激光器所采用的固体工作物质,是把具有能产生受激发射作用的金属离子掺入晶体而制成的。在固体中能产生受激发射作用的金属离子主要有三类:(1)过渡金属离子;(2)大多数镧系金属离子;(3)锕系金属离子。这些掺杂到固体基质中的金属离子的主要特点是:具有比较宽的有效吸收光谱带,深圳市星鸿艺激光科技有限公司专业生产激光打标机,激光焊接机,深圳激光打标机,东莞激光打标机比较高的荧光效率,比较长的荧光寿命和比较窄的荧光谱线,

因而易于产生粒子数反转和受激发射。用作晶体类基质的人工晶体主要有:刚玉

、钇铝石榴石、钨酸钙、氟化钙等,以及铝酸钇、铍酸镧等。用作玻璃类基质的主要是优质硅酸盐光学玻璃,例如常用的钡冕玻璃和钙冕玻璃。与晶体基质相比,玻璃基质的主要特点是制备方便和易于获得大尺寸优质材料。对于晶体和玻璃基质的主要要求是:易于掺入起激活作用的发光金属离子;;具有适于长期激光运转的物理和化学特性。晶体激光器以红宝石和掺钕钇铝石榴石为典型代表。玻璃激光器则是以钕玻璃激光器为典型代表。

工作物质

固体激光器的工作物质,由光学透明的晶体或玻璃作为基质材料,掺以激活离子或其他激活物质构成。这种工作物质一般应具有良好的物理-化学性质、窄的荧光谱线、强而宽的吸收带和高的荧光量子效率。

固体激光器的工作原理

固体激光器的工作原理

固体激光器的工作原理

固体激光器是一种利用固体材料作为工作物质的激光器,它通

过激发固体材料中的原子或离子,使其产生受激辐射而产生激光。

固体激光器的工作原理主要包括激发、增益、反射和输出四个过程。

首先,固体激光器的工作原理涉及到激发过程。在固体激光器中,通常采用激发源(如闪光灯、半导体激光二极管等)照射固体

材料,激发固体材料中的原子或离子,使其跃迁至高能级。这种激

发过程会导致固体材料中的原子或离子处于一个高能级的激发态。

其次,固体激光器的工作原理还涉及到增益过程。在激发过程中,固体材料中的原子或离子处于高能级的激发态,这时如果有入

射光子与其相互作用,就会引发受激辐射,从而产生激光。这种受

激辐射会引起原子或离子从高能级跃迁到低能级,释放出更多的光子,使激光光子数目急剧增加,形成所谓的增益。

然后,固体激光器的工作原理还包括反射过程。在固体激光器中,通常会设置一个光学反射器,用来反射激光。这种光学反射器

可以将激光反射回固体材料中,使其在其中来回反射,增强激光的

增益效果。

最后,固体激光器的工作原理还涉及到输出过程。在固体激光器中,设置一个输出镜,用来从激光腔中输出激光。这种输出镜通常只透过一部分激光,反射大部分激光,使得激光可以从固体激光器中输出。

总的来说,固体激光器的工作原理是通过激发固体材料中的原子或离子,使其产生受激辐射而产生激光。固体激光器的工作原理涉及到激发、增益、反射和输出四个过程,这些过程共同作用,使得固体激光器能够产生高能、高亮度的激光,被广泛应用于医疗、通信、材料加工等领域。

固体激光器原理

固体激光器原理

固体激光器原理

引言

固体激光器是一种基于固体材料的激光器,它利用固体材

料中的激发态粒子在受激辐射的作用下发射出一束相干的激光。固体激光器具有高效率、高能量、高稳定性等优点,广泛应用于材料加工、医学领域、科学研究等方面。本文将介绍固体激光器的原理以及其工作过程。

原理

固体激光器的工作原理基于受激辐射的过程。当固体材料

被外部能量激发时,其原子或分子的能级结构发生改变,使得一些电子被激发到高能级,形成激发态。这些激发态的电子在适当的条件下会发生跃迁回到基态,并释放出激光光子。这个过程称为受激辐射。

固体激光器的关键部分是激光介质。激光介质通常由具有

激发态和基态之间能级跃迁的活性离子组成。这些活性离子可以是稀土离子(如Nd3+、Er3+)或过渡金属离子(如Cr3+、Ti3+)。在激光介质中,这些离子被激发到激发态,然后通过受激辐射过程发射出激光光子。

为了实现受激辐射和激光放大,固体激光器通常采用光泵

浦的方式来向激光介质提供能量。光泵浦可以通过闪光灯、半导体激光器或其他激光器来实现。光泵浦的作用是将能量传递给激光介质,从而激发其中的离子跃迁到激发态。一旦离子处于激发态,它们就会在受激辐射的作用下发射出激光光子。

固体激光器中的激光光子在两个镜子之间被反射,形成一

个光学腔。这个光学腔通过选择性反射,使得激光光子在腔内多次来回反射,逐渐放大。这个过程被称为光学放大。最终,激光光子从一个镜子中逃逸,形成一束相干、高强度的激光束。

工作过程

固体激光器的工作过程可以概括为以下几个步骤:

1.光泵浦:通过光泵浦的方式向激光介质提供能量,

固体激光器的原理及应用

固体激光器的原理及应用

固体激光器的原理及应用

1.激活剂:固体激光器使用的激活剂通常为晶体或玻璃,其中掺杂了

能量水平分布较宽的物质,如三价离子或四价离子等。激活剂材料的选择

取决于所需的激光波长和特定应用。

2.激发系统:通常使用光源来激发激活剂中的原子。常见的激发方式

包括光闪烁法、电子束激发法和光泵浦激发法。通过这些激发方法,激发

剂吸收光子能量,电子跃迁到激活态。

3.受激辐射:当激活剂中的元激发态处于足够的能级时,它们可以通

过受激辐射过程发射光子。这些光子的能级和相位与刺激光子的相同,也

就是说,它们是同相且具有相同的波长和频率。这样一来,受激辐射形成

一个激光。

4.光反馈:激活剂中的光子在传播时经过光学谐振腔,其中包含两个

镜子,一个是高反射镜,另一个是半透镜。高反射镜反射大部分激光光子,使得光子在腔内来回传播。半透镜透过一小部分激光光子,从而产生输出

激光。

1.科学研究:固体激光器在科学研究领域中被广泛应用,例如用于制

造实验所需的高能量激光束,用于研究宇宙、物质结构和基本粒子等领域。

2.医疗:固体激光器被用于医学领域中的手术和治疗过程。例如,激

光切割术、激光去除表皮术和激光治疗癌症等。

3.通信:固体激光器可用于光纤通信系统中。其优点包括高功率、高

效能和高数据传输速度,使其成为光纤通信的理想激光源。

4.材料加工:固体激光器可用于材料加工,如激光切割和激光焊接等。由于其高能量密度和可控性,这些激光器可以精确地加工各种材料,包括

金属、塑料和陶瓷等。

5.军事应用:固体激光器在军事领域中具有重要的应用,例如激光制

导武器、激光测距仪和激光干涉测量等。

固体激光器

固体激光器

固体激光器

简介

固体激光器是一种基于固体材料的激光发射器件。与其他类型的激光器相比,

固体激光器具有较高的效率、较高的输出功率和较低的噪声。它们在多个领域中得到广泛应用,包括医学、材料加工、通信和科学研究等。

在固体激光器中,激光通过在固体材料中激发原子或离子引起的电子跃迁来产生。这些材料通常是晶体或玻璃,并且它们的结构和组成决定了激光器的性能和特性。

原理

固体激光器的工作原理基于三个基本过程:吸收、放大和辐射。

首先,固体材料吸收外部激发源(例如光或电能)的能量。这种能量转移导致

材料的原子或离子中的电子被激发到更高的能级。当电子处于这种高能级时,它们有望通过受激辐射产生辐射能量。

然后,在经历一系列非辐射过程后,高能级的电子通过自发辐射受激发射出激

光光子。这种发射过程又被称为光放大。这些激光光子在光学谐振腔中来回反射,同时经历光放大过程,最终形成高功率、高能量的激光束。

固体材料

固体激光器中常用的材料包括晶体和玻璃。不同的材料具有不同的性质和应用。

1.晶体材料:晶体激光器最早使用的材料是人工合成的天然晶体,如红

宝石 (ruby) 和人工蓝宝石 (sapphire)。这些材料具有较高的光学透明性和较高的激光输出功率。晶体激光器通常在固体材料中掺入外来的色心(如Cr3+)来调节激光输出的波长。其他常见的晶体材料还包括掺铱的钛蓝宝石和掺钬的氧化铽。

2.玻璃材料:相比晶体材料,玻璃激光器具有更大的放大带宽和更高的

辐射受激发射截面。这意味着玻璃激光器可以实现更宽波长范围内的激光输出。

常见的玻璃材料包括钕玻璃、铽玻璃和铒玻璃。

固体激光器的工作原理

固体激光器的工作原理

固体激光器的工作原理

固体激光器是一种利用固体材料作为工作介质产生激光的装置。它的工作原理是通过激发固体材料中的原子或分子,使其处于激发态,然后在激发态和基态之间进行能级跃迁,产生激光输出。固体

激光器通常由泵浦源、固体激发材料和谐振腔三部分组成。

首先,固体激光器的泵浦源通常采用激光二极管或者弧光灯等

高能量光源,用来提供能量以激发固体材料中的原子或分子。这些

泵浦源产生的光能会被聚焦到固体激发材料上,激发材料吸收光能后,内部的原子或分子就会处于激发态。

其次,固体激光器的固体激发材料是产生激光的关键部分。常

见的固体激发材料包括Nd:YAG晶体、Nd:YVO4晶体、Nd:glass等。

这些材料在受到泵浦源激发后,内部的原子或分子会处于激发态,

形成激发粒子团。

最后,固体激光器的谐振腔是激光放大和输出的关键部分。谐

振腔由两个反射镜构成,其中一个是部分透射的输出镜,另一个是

全反射的输入镜。激发粒子团在谐振腔中来回多次反射,不断受到

激发和放射,最终形成激光输出。

综上所述,固体激光器的工作原理是通过泵浦源激发固体激发材料中的原子或分子,使其处于激发态,然后在谐振腔内进行能级跃迁,产生激光输出。固体激光器具有结构简单、稳定性好、寿命长的特点,被广泛应用于医疗、通信、材料加工等领域。希望本文能够帮助大家更好地了解固体激光器的工作原理。

固体激光器原理

固体激光器原理

固体激光器原理

固体激光器是一种利用固体材料产生激光的装置。其工作原理基本上可以分为四个步骤:吸收能量、电子激发、受激辐射和光放大。

首先,固体激光器中的固体材料被外部能量吸收。这个能量可以是光线、电流或其他能源形式。当固体材料吸收到能量后,其内部的电子受到激发,跃迁到高能级。

接下来,受激辐射发生。在高能级上的电子会被外部的刺激因素引发,从而从高能级跃迁到较低能级。这个过程产生的能量以光子的形式释放出来。光子的能量与跃迁前后的能级差相关。

然后,光子在固体材料中发生光放大。光放大是通过受激发射产生的光子与固体材料中已存在的光子发生相互作用而实现的。这样一系列的相互影响会导致光子数目的指数级增加,从而实现光强的放大。

最后,得到的光子通过光共振腔提取出来形成激光输出。光共振腔是一个包围固体材料的装置,其结构设计可以使得光子来回多次穿过固体材料,增强了光放大的效果。最终,通过光共振腔中的输出镜,激光由固体激光器输出。

总的来说,固体激光器利用固体材料中的电子跃迁和光子相互作用产生激光。这种激光器具有较高的能量密度和功率,广泛应用于医疗、材料加工、通信等领域。

半导体固体激光器的原理及特点

半导体固体激光器的原理及特点

半导体固体激光器是一种利用半导体材料和固体激活物质相结合的激光器。以下是半导体固体激光器的原理及特点:

原理:

1. 能级结构: 半导体固体激光器通常使用具有半导体性质的材料作为激发体,例如Nd:YAG(氧化钇铝钕)。

2. 激发机制: 使用外部能量(如光或电)激发半导体激发体,将其电子从低能级激发到高能级。这样的激发可以通过光电效应或电子注入实现。

3. 能级跃迁: 激发后的电子在高能级上停留一段时间,然后跃迁回低能级。在这个过程中,产生的光子具有特定的频率和相位关系。

4. 受激辐射: 电子跃迁回低能级时,会受到其他光子的激励,导致与入射光子相同频率和相位的新光子的产生。

5. 放大过程: 通过增加激发体的长度或使用光学谐振腔,使产生的光子在激发体内反射多次,从而放大光强。

6. 激光输出: 最终,得到一束高强度、相干性好的激光输出。

特点:

1. 紧凑性: 半导体固体激光器通常相对紧凑,因为半导体和固体激活物质的组合允许有效地集成在同一系统中。

2. 效率: 相较于其他激光器类型,半导体固体激光器可以具有较高的能量转换效率。

3. 可调谐性: 由于半导体固体激光器的光谱可以通过调整激发

体的能带结构来调谐,因此具有一定的波长调谐性。

4. 快速启动: 与某些其他激光器相比,半导体固体激光器通常具有较短的启动时间,可实现快速的激光输出。

5. 持续激光输出: 半导体固体激光器可实现持续激光输出,适用于一些需要长时间运行的应用。

6. 广泛应用: 由于其性能特点,半导体固体激光器在医疗、通信、材料加工等领域得到广泛应用。

固体激光器原理

固体激光器原理

固体激光器原理

固体激光器是一种基于固态物理学原理的高能量发射装置,它可以产生高能量、高精度、高稳定性的光束。固体激光器是一种激光器,它使用固态物理学原理产生辐射,而不是使用激光器来产生辐射。固态激光器的原理可以归结为三个基本步骤:1.能量投入;2.激发;

3.发射。

首先,固体激光器需要有一个能源来投入能量,比如电池,从而使激光器的晶体管具有一定的能量,以便激发晶体管中的原子。当晶体管内部的能量足够时,原子就会发生激发,从而把能量转换成光能。

其次,激发过程实际上是一种量子效应,这意味着一个原子只有在足够的能量被投入到晶体管中,才能使原子进入激发状态。在这个过程中,晶体管中的能量会被激发的原子所吸收,从而使晶体管中的能量充满。

最后,激发的原子会把能量转换成光能,并通过晶体管中的光学元件发射出去,这是固态激光器的最后一步。发射的光束是高能量、高精度、高稳定性的,它可以用来实现各种技术和工业应用。

固态激光器是一种基于固态物理学原理的发射装置,它可以产生高能量、高精度、高稳定性的光束,在各种技术和工业应用中发挥着

重要作用。

固体激光器的工作原理

固体激光器的工作原理

固体激光器的工作原理

固体激光器是一种利用固体材料作为工作物质产生激光的装置。它通过激发固体材料中的原子或分子,使其处于激发态,然后在外

部条件的作用下,使其发生跃迁并释放出光子,从而产生激光。固

体激光器广泛应用于医疗、通讯、材料加工等领域,具有输出功率高、波长范围广、光束质量好等优点。下面将详细介绍固体激光器

的工作原理。

首先,固体激光器的工作原理基于激光放大过程。在固体激光

器中,激光通过光学增益介质(固体材料)进行多次反射和透射,

从而得到放大。固体激光器中的激光增益介质通常是由稀土离子掺

杂的晶体或玻璃材料构成。当外部能量作用于激光增益介质时,激

发介质中的稀土离子,使其处于激发态。在外部条件的作用下,激

发态的稀土离子发生跃迁并释放出光子,从而产生激光。这些激光

光子经过多次反射和透射后,得到放大,最终形成高功率、高亮度

的激光输出。

其次,固体激光器的工作原理还涉及光学谐振腔。光学谐振腔

是固体激光器中的一个重要组成部分,它由两个反射镜构成,其中

一个反射镜是部分透射的,用来输出激光。在光学谐振腔中,激光

在激光增益介质中来回传播,通过多次反射和透射,得到放大。同时,光学谐振腔还能选择性地放大特定波长的光,形成单色激光输出。

最后,固体激光器的工作原理还涉及泵浦光源。固体激光器的

激光增益介质需要外部能量的输入才能实现激发和激光输出。这种

外部能量通常由泵浦光源提供,泵浦光源可以是激光二极管、氙灯、氦氖激光等。泵浦光源的能量被吸收后,激发固体激光器中的稀土

离子,从而实现激光的产生和输出。

综上所述,固体激光器的工作原理主要包括激光放大过程、光

固体激光器产生激光的原理

固体激光器产生激光的原理

固体激光器产生激光的原理

固体激光器(solid-state laser)是一种利用固态材料产生激光的设备。它由激光介质、能量输运和放大系统、泵浦源和谐振器等组成。固体激光器的工作原理主要包括泵浦机制、能级结构和受激辐射三个方面。

首先,固体激光器的泵浦机制是激发激光介质中的粒子从基态跃迁到激发态,产生激光所需的能量。泵浦源通常采用电弧、氙灯、二极管激光器等,通过光的辐射、电子碰撞、能量传递等方式,将能量传递给激光介质。

其次,固体激光器的激光介质是关键部分,它能够将泵浦源提供的能量转化为激光辐射。常见的固体激光介质包括人工合成的晶体(如掺钕(YAG)晶体、掺铥(YAG)晶体等)和玻璃材料(如掺铬铝酸盐玻璃、掺钕玻璃等)。这些材料中掺入的杂质离子能够在吸收泵浦光能后,通过吸收光子能量升级到激发态。

其次,固体激光器的能级结构是激光产生的关键。在激光介质中,存在一个能级结构,其中包含至少两个能级,即基态和激发态。当泵浦光能量被吸收后,激光介质中的离子会跃迁到激发态能级。在激发态能级中,离子存在弛豫过程,通过非辐射跃迁和辐射跃迁来释放能量。其中的辐射跃迁就是固体激光器产生激光的关键步骤。

最后,受激辐射是固体激光器产生激光的关键步骤。在激发态能级中,存在大量的激发态离子,它们会通过自发辐射跃迁回到基态能级,释放出能量。同时,激

发态离子还可以通过受激辐射的过程,被已经辐射的光子逼迫跃迁回到基态。在这个过程中,新产生的光子与已有的光子具备相同的频率和相位,这种过程称为受激辐射。受激辐射的光子与已有的光子一起振荡,形成光的相长干涉,从而增加光的强度和能量,形成激光束。

大功率固体激光器的原理及应用

大功率固体激光器的原理及应用

大功率固体激光器的原理及应用

大功率固体激光器的原理基于激光的原理。激光的产生需要两个条件:能级反转和受激辐射。固体激光器中的固体材料通常是一些晶体或陶瓷形式,其中掺杂了一定的活性离子(如Nd3+、Yb3+等)。这些活性离子通

过光泵浦过程被激发到较高的能级,而后通过过程传递能量至基态能级,

最终通过受激辐射产生激光。

具体而言,大功率固体激光器的主要原理如下:

1.光泵浦:通过外部光源(如二极管激光器、闪光灯等)对固体材料

进行光学激发,将活性离子从低能级激发到高能级,形成能级反转。

2.刺激辐射:由于能级反转,活性离子从高能级经过自发辐射或受到

外界的辐射而返回到低能级。在特定的波长和能级结构条件下,活性离子

的辐射将受到受激辐射的促进,使得更多的光子被放大,并由此产生激光。

1.材料加工:由于其高能量、高亮度和可调谐的特点,大功率固体激

光器广泛用于材料加工领域。特别是在切割、焊接、打孔等高精度、高速

度和高稳定性的加工过程中,固体激光器通常能够提供卓越的性能。

2.激光器打标:大功率固体激光器被广泛应用于激光打标领域。通过

调整激光的功率、频率和模式,可以实现对各类物品进行标记、雕刻和刻印。这种非接触式的打标方式可以适用于各种材料,包括金属、塑料、陶

瓷等。

3.军事应用:大功率固体激光器在军事领域也有重要应用。例如,将

固体激光器用于激光导引器、激光制导器、激光通信等系统。其高功率和

高能量密度可以实现远程目标识别、精确制导和激光防御等任务。

4.医疗领域:大功率固体激光器在医疗领域有广泛的应用。例如,用于激光手术、激光激发和激光诊断等领域。固体激光器可以提供高能量、高强度的激光束,以进行手术切割、封闭血管、清除肿瘤等。

固体激光器的工作原理

固体激光器的工作原理

固体激光器的工作原理

固体激光器是一种利用固体材料产生激光的装置。它的工作原理是通过在固体材料中注入能量,使其处于激发态,然后通过光学谐振腔使激发态的粒子发生受激辐射而产生激光。

固体激光器的关键部件是激光介质。常见的固体激光介质有钕-铝-钒(Nd:YAG)、钕-铝-钌(Nd:YLF)和铷:钇铝石榴石(Rb:YAG)等。这些材料具有较高的能量转换效率和较长的寿命,适用于激光器的工作。

固体激光器的工作过程可以分为抽运过程和放大过程。首先是抽运过程,通过使用强光源(如氙灯或二极管激光器)照射在固体介质上,将能量传递给介质内的激发态粒子。这些激发态粒子会在短时间内通过非辐射跃迁或自发辐射跃迁退激到基态。

在放大过程中,抽运过程中激发的粒子会受到光学谐振腔的反射,并在谐振腔中来回反射。在每次经过固体介质时,激发态的粒子会受到受激辐射的作用而发出一束激光。这束激光在谐振腔内得到增强,最终通过输出镜逸出腔体成为输出激光。

固体激光器的激光输出特性与其工作原理有关。激光输出的波长取决于固体介质的能级结构和受激辐射的转换过程。例如,Nd:YAG 激光器的输出波长为1064纳米,而Nd:YLF激光器的输出波长为1053纳米。

固体激光器的性能主要由激光介质和光学谐振腔的设计决定。不同的固体介质具有不同的能级结构和受激辐射特性,因此可以产生不同波长的激光。对于光学谐振腔的设计,合理选择反射镜的反射率和谐振腔的长度可以控制激光的增益和输出功率。

固体激光器具有很多优点,如高能量转换效率、较长的使用寿命、较小的体积和较高的光束质量。它们被广泛应用于科研、医疗、工业和军事等领域。例如,固体激光器可以用于材料加工、激光切割、激光打标和激光医疗等应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

固体激光器原理-固体激光器

固体激光器发展历程

固体激光器发展历程

固体激光器用固体激光材料作为工作物质的激光器。1960年,梅曼发明的红宝石激光器就是固体激光器,也是世界上第一台激光器。固体激光器一般由激光工作物质、激励源、聚光腔、谐振腔反射镜和电源等部分构成。

这类激光器所采用的固体工作物质,是把具有能产生受激发射作用的金属离子掺入晶体而制成的。在固体中能产生受激发射作用的金属离子主要有三类:(1)过渡金属离子;(2)大多数镧系金属离子;(3)锕系金属离子。这些掺杂到固体基质中的金属离子的主要特点是:

具有比较宽的有效吸收光谱带,深圳市星鸿艺激光科技有限公司专业生产激光打标机,激光焊接机,深圳激光打标机,东莞激光打标机比较高的荧光效率,比较长的荧光寿命和比较窄的荧光谱线,因而易于产生粒子数反转和受激发射。用作晶体类基质的人工晶体主要有:刚玉

、钇铝石榴石、钨酸钙、氟化钙等,以及铝酸钇、铍酸镧等。用作玻璃类基质的主要是优质硅酸盐光学玻璃,例如常用的钡冕玻璃和钙冕玻璃。与晶体基质相比,玻璃基质的主要特点是制备方便和易于获得大尺寸优质材料。对于晶体和玻璃基质的主要要求是:易于掺入起激活作用的发光金属离子;http://具有良好的光谱特性、光学透射率特性和高度的光学均匀性;具有适于长期激光运转的物理和化学特性。晶体激光器以红宝石和掺钕钇铝石榴石为典型代表。玻璃激光器则是以钕玻璃激光器为典型代表。

工作物质

固体激光器的工作物质,由光学透明的晶体或玻璃作为基质材料,掺以激活离子或其他激活物质构成。这种工作物质一般应具有良好的物理-化学性质、窄的荧光谱线、强而宽的吸收带和高的荧光量子效率。

玻璃激光工作物质容易制成均匀的大尺寸材料,可用于高能量或高峰值功率激光器。但其荧光谱线较宽,热性能较差,不适于高平均功率下工作。常见的钕玻璃有硅酸盐、磷酸盐和氟磷酸盐玻璃。80年代初期,研制成功折射率温度系数为负值的钕玻璃,可用于高重复频率的中、小能量激光器。

晶体激光工作物质一般具有良好的热性能和机械性能,窄的荧光谱线,但获得优质大尺寸材料的晶体生长技术复杂。60年代以来已有300种以上掺入各种稀土金属或过渡金属离子氧化物和氟化物晶体实现了激光振荡。常用的激光晶体有红宝石(Cr:Al2O3,波长6943

埃)、掺钕钇铝石榴石、氟化钇锂(LiYF4,简称YLF;Nd:YLF,波长或微米;Ho:Er:Tm:YLF,波长微米)等。

1973年以来又有一类自激活激光晶体。它的激活离子是晶体的一个化学组分,因而激活离子浓度高,不致产生荧光猝灭。这种晶体的激光增益高,抽远阈值低。主要品种有

五磷酸钕(NdP5O14)、四磷酸锂钕(NdLiP4O12)和硼酸铝钕等。它们多用熔盐法生长,晶体尺寸小,可用于小型固体激光器。

已研制成的还有多种具有宽带荧光特性的可调谐激光晶体,如终端声子跃迁的金绿宝石、掺镍氟化镁、5d→4f 跃迁的掺铈氟化钇锂和碱卤化物的色心激光晶体。

激励源

固体激光器以光为激励源。常用的脉冲激励源有充氙闪光灯;连续激励源有氪弧灯、碘钨灯、钾铷灯等。在小型长寿命激光器中,可用半导体发光二极

管或太阳光作激励源。一些新的固体激光器也有采用激光激励的。

固体激光器由于光源的发射光谱中只有一部分为工作物质所吸收,加上其他损耗,因而能量转换效率不高,一般在千分之几到百分之几之间。

特性

固体激光器可作大能量和高功率相干光源。红宝石脉冲激光器的输出能量可达千焦耳级。经调Q和多级放大的钕玻璃激光系统的最高脉冲功率达10瓦。钇铝石榴石连续激光器的输出功率达百瓦级,多级串接可达千瓦。

固体激光器运用Q开关技术,可以得到纳秒至百纳秒级的短脉冲,采用锁模技术可得到皮秒至百皮秒量级的超短脉冲。

由于工作物质的光学不均匀性等原因,一般固体激光器的输出为多模。若选用光学均匀性好的工作物质和采取精心设计谐振腔等技术措施,可得到光束发散角接近衍射极限的基横模(TEM00)

激光,还可获得单纵模激光。

应用和趋势

固体激光器在军事、加工、医疗和科学研究领域有广泛的用途。它常用于测距、跟踪、制导、打孔、切割和焊接、半导体材料退火、电子器件微加工、大气检测、光谱研究、外科和眼科手术、等离子体诊断、脉冲全息照相以及激光核聚变等方面。固体激光器还用作可调谐染料激光器的激励源。

固体激光器的发展趋势是材料和器件的多样化,包括寻求新波长和工作波长可调谐的新工作物质,提高激光器的转换效率,增大输出功率,改善光束质量,压缩脉冲宽度,提高可靠性和延长工作寿命等。固体激光器原理及应用固体激光器原理及应用

摘要:固体激光器目前是用最广泛的激光器之一,它有着一些非常突出的优点。本论文先从基本原理和结构介绍固体激光器,最后介绍其在监测,检测,制造业,医学,航天等五个方面的应用

及未来的发展方向。

关键词:固体激光器基本原理基本结构应用

1 激光与激光器

激光

激光

激光是在1960 年正式问世的。但是,激光的历史却已有100多年。确切地说,远在1893年,在波尔多一所中学任教的物理教师布卢什就已经指出,两面靠近和平行镜子之间反射的黄钠光线随着两面镜子之间距离的变化而变化。他虽然不能解释这一点,但为未来发明激光发现了一个极为重要的现象。1917年爱因斯坦提出“ 受激辐射” 的概念,奠定了激光的理论基础。激光,又称镭射,英文叫“LASER”,是“Light Amplification by Stimu Iatad Emission of Radiation”的缩写,意思是“受激发射的辐射光放大”。激光的英文全名已完全表达了制造激光的主要过程。1964年按照我国著名科学家钱学森建议将“光受激发

射”改称“激光”。

产生激光的条件

产生激光有三个必要的条件:

1) 有提供放大作用的增益介质作为激光工作物质,其激活粒子有适合于产生受激辐射的能级结构;

2) 有外界激励源,将下能级的粒子抽运到上能级,使激光上下能级之间产生粒子数反转;

3) 有光学谐振腔,增长激活介质的工作长度,控制光束的传播方向,选择被放大的受激辐射光频率以提高单色性。

激光的特点

与普通意义上的光源相比较,激光主要有四个显著的特点:方向性好、亮度极高、单色性好、相干性好。

激光器

激光器的发明是20世纪科学技术的一项重大成就。它使人们终于有能力驾驶尺度极小、数量极大、运动极混乱的分子和原子的发光过程,从而获得产生
