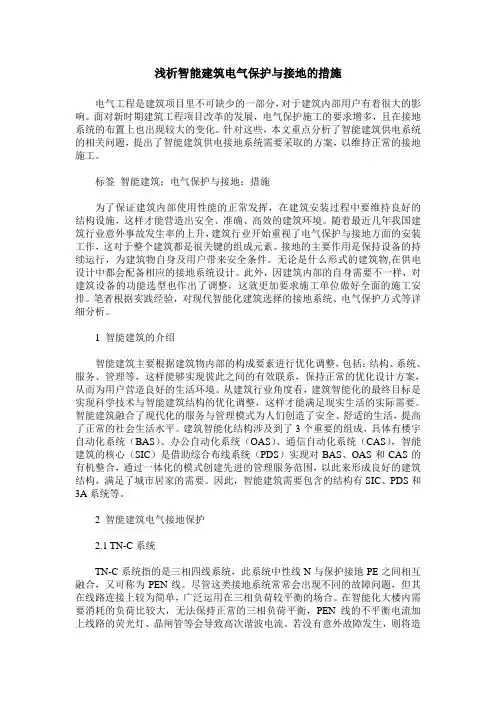

浅析智能建筑电气保护与接地的措施
浅析智能建筑电气保护与接地的措施电气工程是建筑项目里不可缺少的一部分，对于建筑内部用户有着很大的影响。
面对新时期建筑工程项目改革的发展，电气保护施工的要求增多，且在接地系统的布置上也出现较大的变化。
针对这些，本文重点分析了智能建筑供电系统的相关问题，提出了智能建筑供电接地系统需要采取的方案，以维持正常的接地施工。
标签智能建筑；电气保护与接地；措施为了保证建筑内部使用性能的正常发挥，在建筑安装过程中要维持良好的结构设施，这样才能营造出安全、准确、高效的建筑环境。
随着最近几年我国建筑行业意外事故发生率的上升，建筑行业开始重视了电气保护与接地方面的安装工作，这对于整个建筑都是很关键的组成元素。
接地的主要作用是保持设备的持续运行，为建筑物自身及用户带来安全条件。
无论是什么形式的建筑物,在供电设计中都会配备相应的接地系统设计。
此外，因建筑内部的自身需要不一样，对建筑设备的功能选型也作出了调整，这就更加要求施工单位做好全面的施工安排。
笔者根据实践经验，对现代智能化建筑选择的接地系统、电气保护方式等详细分析。
1 智能建筑的介绍智能建筑主要根据建筑物内部的构成要素进行优化调整，包括：结构、系统、服务、管理等，这样能够实现彼此之间的有效联系，保持正常的优化设计方案，从而为用户营造良好的生活环境。
从建筑行业角度看，建筑智能化的最终目标是实现科学技术与智能建筑结构的优化调整，这样才能满足现实生活的实际需要。
智能建筑融合了现代化的服务与管理模式为人们创造了安全、舒适的生活，提高了正常的社会生活水平。
建筑智能化结构涉及到了3个重要的组成，具体有楼宇自动化系统（BAS）、办公自动化系统（OAS）、通信自动化系统（CAS），智能建筑的核心（SIC）是借助综合布线系统（PDS）实现对BAS、OAS和CAS的有机整合，通过一体化的模式创建先进的管理服务范围，以此来形成良好的建筑结构，满足了城市居家的需要。
因此，智能建筑需要包含的结构有SIC、PDS和3A系统等。
探究智能化楼宇电气保护与接地措施
探究智能化楼宇电气保护与接地措施在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。
不管哪类建筑物，在供电设计中总包含有接地系统设计。
尤其进入21世纪，大量的智能化楼宇的出现对接地系统设计提出了许多新的内容。
而且，随着建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。
国家对电工的技术规范、标准作了大量修订，基本上全部等效或等同IEC标准，例如《系统接地的型式及安全技术要求》、《漏电保护器安装和运行》、《低压配电设计规范》，《住宅设计规范》等国家标准明确提出低压配电系统的接地型式有IT系统、TT系统、TN系统（TN-C系统；TN-S系统；TN-C-S系统）三种。
一、在常用的几种接地方式中，哪一种能够适合智能化楼宇呢？我们不妨分析一下下面几种接地系统。
1.TN-C系统TN-C系统被称之为三相四线系统，该系统中性线N与保护接地PE合二为一，通称PEN线。
这种接地系统虽对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。
智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管（可控硅）等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。
不但会使设备外壳（与PEN线连接）带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确可靠运行。
因此TN-C接地系统不能作为智能化建筑的接地系统。
2. TN-C-S系统TN-C-S系统由两个部分组成，第一部分是TN-C系统，第二部分是TN-S系统，分界面在PEN线与PE线的连接点。
该系统一般用在建筑物的配电由公共变电所引来的场所，进户之前为TN-C系统，在进户配电箱处做PEN线的重复接地，配电箱馈出线将N线与PE线分开至设备，并不再有电气连接。
