【CN209656038U】一种压差式静力水准仪【专利】
一种压差式静力水准仪[实用新型专利]
![一种压差式静力水准仪[实用新型专利]](https://img.taocdn.com/s3/m/85d7e85b7f21af45b307e87101f69e314332fa95.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820075656.3(22)申请日 2018.01.17(73)专利权人 南京河海南自水电自动化有限公司地址 210032 江苏省南京市浦口高新技术产业开发区星火路8号(72)发明人 伏怀文 倪维东 张建涛 徐晓乐 曹胜华 刘锋 查银鹏 何国云 (74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 董建林(51)Int.Cl.G01C 5/04(2006.01)(54)实用新型名称一种压差式静力水准仪(57)摘要本实用新型公开了一种压差式静力水准仪，包括机壳（1）和机盖（2），机盖（2）上装配有电缆固定头（7）和第二管接头（8），机盖（2）上设置有扁螺母（3），扁螺母（3）上设置有四通接头（5），机壳（1）内设置有采集电路板（11）、采集板支架（12）和传感器（16），采集电路板（11）设置在采集板支架（12）上，采集板支架（12）的上端与机盖（2）的下表面相连，传感器（16）的上端依次穿过机盖（2）和扁螺母（3）后与四通接头（5）的下接头相连，四通接头（5）的左右接头分别设置有第一管接头（4），四通接头（5）的上接头设置有堵头（6）。
本实用新型的一种压差式静力水准仪，采用联通液体不同高度压力不同原理，大量程、小型、结构简单、加工方便，电磁屏蔽性、耐蚀性、防护等级更优、可水平或壁装。
权利要求书2页 说明书5页 附图13页CN 207703202 U 2018.08.07C N 207703202U1.一种压差式静力水准仪，其特征在于：包括机壳（1）和设置在其上端的机盖（2），所述机盖（2）上装配有电缆固定头（7）和第二管接头（8），所述机盖（2）上设置有扁螺母（3），所述扁螺母（3）上设置有四通接头（5），所述机壳（1）内设置有采集电路板（11）、采集板支架（12）和传感器（16），所述采集电路板（11）设置在所述采集板支架（12）上，所述采集板支架（12）的上端与所述机盖（2）的下表面相连，所述传感器（16）的上端依次穿过所述机盖（2）和扁螺母（3）后与所述四通接头（5）的下接头相连，所述四通接头（5）的左右接头分别设置有第一管接头（4），所述四通接头（5）的上接头设置有堵头（6）。

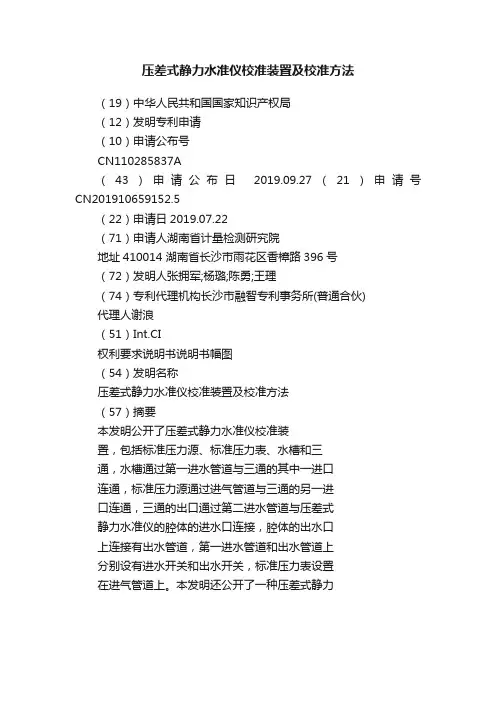

压差式静力水准仪校准装置及校准方法
压差式静力水准仪校准装置及校准方法
（19）中华人民共和国国家知识产权局
（12）发明专利申请
（10）申请公布号
CN110285837A
（43）申请公布日2019.09.27（21）申请号CN201910659152.5
（22）申请日2019.07.22
（71）申请人湖南省计量检测研究院
地址410014 湖南省长沙市雨花区香樟路396号
（72）发明人张拥军;杨璐;陈勇;王理
（74）专利代理机构长沙市融智专利事务所(普通合伙)
代理人谢浪
（51）Int.CI
权利要求说明书说明书幅图
（54）发明名称
压差式静力水准仪校准装置及校准方法
（57）摘要
本发明公开了压差式静力水准仪校准装
置，包括标准压力源、标准压力表、水槽和三
通，水槽通过第一进水管道与三通的其中一进口
连通，标准压力源通过进气管道与三通的另一进
口连通，三通的出口通过第二进水管道与压差式
静力水准仪的腔体的进水口连接，腔体的出水口
上连接有出水管道，第一进水管道和出水管道上
分别设有进水开关和出水开关，标准压力表设置
在进气管道上。
本发明还公开了一种压差式静力。
压差式静力水准仪
压差式（硅晶式）静力水准仪压差式（晶硅式）静力水准仪实物图一、压差式（硅晶式）静力水准仪的应用压差式（晶硅式）静力水准仪是由储液器、高精度感应器、处理模块、保护罩、联通管等部件组成。
适用于测量地铁隧道、建筑物、大坝、城市管道、路面等结构体的垂直位移差异变形。
我公司生产的压差式（硅晶式）静力水准仪具有兼容其他生产厂家的设备，安装简单、测量精度高、多重温度补偿、功耗低、抗干扰能力强、可靠性高等优点。
二、压差式（硅晶式）静力水准仪技术参数1、型号：CS-JL0202、精度：±0.1mm3、量程：0.2～3000mm4、工作温度：-40℃～+80℃5、信号输出：R485输出6、工作电压：DC12V～DC24V7、防护等级：IP688、连接方式：采用串联方式一根主线三、安装步骤1、安装前对基点选择的要求，要求基点原理测点距离尽可能的＞15m 相对稳定无振源干扰。
落差不大于2m。
测点之间的间距根据设计要求进行布置。
2.安装前对传感器进行ID地址确认，并且记录在PC机软件内，将所所有要安装的传感器联机测试10分钟，安装时按照ID编号的顺序和测点位置确定传感器。
3、测点传感器采用膨胀螺栓固定安装并且要求固定牢固，然后将液体连通管串联至每个测点传感器，基点、储液罐相连接闭合，液体接口处螺丝锁死固定要求无漏液。
4、气压平衡管采用液体联通管同样连接方式串联，然后和基点、储液罐联通5、通信电缆的连接，线缆采用双绞屏蔽PU4*0.4防滑电缆，颜色分白色信号R485A绿色信号R485B黑色12v-红色12v+采用接线盒按照线缆的颜色对应连接至接线盒，连接方式采用穿蓝测点基地串联方式通信、然后与采集仪相连。
6、液体的添加不同的监测环境所对液体的要求也不一样，推荐两种液体，第一种为自来水，蒸馏水、一般采用该类液体首先要确定环境温度变换不大于10度，液体的膨胀系数子啊控制范围之内不会结冰上冻。
7、防冻液+自来水、比例1:1该液体一般用在北方寒冷地区温度范围-20°-30°使用。
【CN209727091U】一种智能的静力水准仪【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920463487.5(22)申请日 2019.04.08(73)专利权人 徐州工程学院地址 221000 江苏省徐州市云龙区丽水路2号（徐州工程学院中心校区）(72)发明人 杨迎龙 仇培涛 王钰驰 张连英 杨世界 许海睿 徐飞翔 丁智海 周智明 (74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 丁国勇(51)Int.Cl.G01C 5/04(2006.01)(54)实用新型名称一种智能的静力水准仪(57)摘要本实用新型涉及静力水准仪技术领域，且公开了一种智能的静力水准仪，包括静力水准仪本体、调节座、连接座和活动底座，所述静力水准仪本体底面的左右两侧和活动底座顶面的左右两侧均固定安装有伸缩杆，所述伸缩杆的数量共有四个。
该智能的静力水准仪，通过螺杆、伸缩杆、调节螺筒、弹力弹簧、球座以及限位球之间的相互配合，伸缩杆只能在螺杆内部上下移动，弹力弹簧对伸缩杆提供弹力，使伸缩杆远离限转槽运动，限位球可在球座内转动，当静力水准仪产生倾斜时，转动调节套筒即可控制两个螺杆相互远离或靠近运动，从而控制静力水准仪本体以其底面中部的限位球为基准转动并调平，从而提高了该静力水准仪本体测量时的精确性。
权利要求书1页 说明书3页 附图3页CN 209727091 U 2019.12.03C N 209727091U权 利 要 求 书1/1页CN 209727091 U1.一种智能的静力水准仪，包括静力水准仪本体(1)、调节座(7)、连接座(10)和活动底座(2)，其特征在于：所述静力水准仪本体(1)底面的左右两侧和活动底座(2)顶面的左右两侧均固定安装有伸缩杆(14)，所述伸缩杆(14)的数量共有四个，四个所述伸缩杆(14)上下两个一组共分为两组，每组所述伸缩杆(14)相靠近的一端均活动套接有螺杆(3)，两个所述螺杆(3)之间螺纹套接有调节螺筒(4)，所述静力水准仪本体(1)底面的中部固定安装有球座(13)，所述球座(13)的底部活动套接有限位球(12)，所述限位球(12)的底部固定安装有限位杆(11)，所述限位杆(11)的底部通过连接座(10)与活动底座(2)正面的中部固定连接，所述调节座(7)的内部开设有滑动槽(5)，所述滑动槽(5)的数量为两个，两个所述滑动槽(5)的内部均活动套接有滑块(8)，两个所述滑块(8)的顶面均固定安装有连接杆(9)，所述连接杆(9)的顶端均穿过滑动槽(5)并延伸至调节座(7)的上方，两个所述连接杆(9)的顶部与活动底座(2)的底面固定连接，所述滑块(8)的顶部活动套接有调节螺杆(6)，所述调节螺杆(6)的顶部贯穿并延伸至调节座(7)顶部的外侧。
静力水准仪[实用新型专利]
![静力水准仪[实用新型专利]](https://img.taocdn.com/s3/m/8dbafbe0763231126fdb1158.png)
专利名称：静力水准仪
专利类型：实用新型专利
发明人：杨豪
申请号：CN200920040927.2申请日：20090413
公开号：CN201378053Y
公开日：
20100106
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种静力水准仪，包括用于盛装防冻水的容器、设于容器顶部的电子仓、与容器内腔相通的排气管、设于容器内的由不导磁材料制成的磁致杆和浮于防冻水上的用于液位检测的磁浮球；磁浮球套在磁致杆上。
本实用新型的静力水准仪根据“磁致伸缩”原理测量被测构件物的沉降量，其分辨率可达量程的万分之一，是优于目前所有静力水准综合参数的一种传感器。
而且结构简单、磁浮球与不锈钢磁致杆是非触式测量，它的输出信号是个绝对数值，因此即使电源中断、重新接线也不会对数据接收构成误差，更无须重新归回零位，故而能适应恶劣环境。
由于结构简单，造价可大幅度降低，有较好的市场前景。
申请人：杨豪
地址：213000 江苏省常州市金坛市儒林镇儒林集9号
国籍：CN
更多信息请下载全文后查看。
一种静力水准仪的校准装置[实用新型专利]
![一种静力水准仪的校准装置[实用新型专利]](https://img.taocdn.com/s3/m/4a5680f1227916888586d77d.png)
专利名称：一种静力水准仪的校准装置
专利类型：实用新型专利
发明人：吴小波,陈颖,卓炳灿,吴燊,张腾明,林坤申请号：CN201820680322.9
申请日：20180508
公开号：CN208296852U
公开日：
20181228
专利内容由知识产权出版社提供
摘要：一种静力水准仪的校准装置，包括升降装置与检测装置，所述升降装置包括控制件与移动件，所述控制件与所述移动件连接，所述控制件控制所述移动件上下移动，所述移动件还与所述检测装置连接，所述检测装置检测所述移动件的移动量，所述移动件用于承载静力水准仪。
本实用新型的优点在于：本实用新型的静力水准校准装置，用所述升降装置调节所述静力水准仪的升降来模拟测试点的上浮或下沉，使校准更接近工程实际采集的数据，依靠所述检测装置测量到的数据，与所述静力水准仪检测到的数据进行对比，可以更直观地判断所述静力水准仪的测量准确度，且测试程序简单，避免一些不必要的误差。
申请人：福建省建筑工程质量检测中心有限公司,福建省建筑科学研究院
地址：350000 福建省福州市鼓楼区杨桥中路162号
国籍：CN
代理机构：福州市鼓楼区京华专利事务所(普通合伙)
代理人：王美花
更多信息请下载全文后查看。
一种静力水准仪组件及静力水准仪
专利名称：一种静力水准仪组件及静力水准仪专利类型：实用新型专利
发明人：张梁杰
申请号：CN202121655569.3
申请日：20210720
公开号：CN215725888U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种静力水准仪组件及静力水准仪，包括检测本体，检测本体的下端面可拆卸设置有底板，底板的侧面卡接设置有支撑组件，底板的一端固定设置有连接块，连接块侧面开设有连接槽，连接槽内部设置有连接杆，连接杆的外圆弧面套设有卡球，卡球外部套设有卡环，卡球与卡环滑动配合，卡环和连接槽固定连接，连接杆的一端固定设置有重力锥，连接杆的一端固定设置有固定块，固定块的上端面开设有固定槽，固定槽内部卡接有激光发射器，连接块上连接有立杆，立杆上滑动设置有立板，立板上靠近连接块的一侧侧面设置有十字校准块，十字校准块的中心与连接槽的中心位于同一水平线上，本实用新型结构合理，精确度较高，误差小，操作方便。
申请人：浙江纳智地理信息科技有限公司
地址：311400 浙江省杭州市富阳区富春街道苋浦南路41号
国籍：CN
代理机构：杭州惟越知识产权代理有限公司
代理人：王旭
更多信息请下载全文后查看。
一种液压式静力水准仪精度测试实验平台[发明专利]
![一种液压式静力水准仪精度测试实验平台[发明专利]](https://img.taocdn.com/s3/m/0be10b57c77da26924c5b00a.png)
专利名称：一种液压式静力水准仪精度测试实验平台专利类型：发明专利
发明人：尹小波,尹堃,戴宏亮,杨振,杨晓津,肖知恒,王祎嵽申请号：CN202010672314.1
申请日：20200714
公开号：CN111811539A
公开日：
20201023
专利内容由知识产权出版社提供
摘要：本发明公开了一种液压式静力水准仪精度测试实验平台，包括液压式静力水准仪连接模块、温湿度测试模块、振动测试模块，液压式静力水准仪连接模块包括m台静力水准仪、储液罐、气管和液管，m≥2；温湿度测试模块包括用于模拟环境湿度的加湿装置、用于模拟环境湿度的加热装置和用于监测环境温度和湿度的温湿度计；振动测试模块包括用于模拟振动工况的力锤和用于监测振动激励的大小的LMS测试系统；温湿度计分别通过信号连接各个温湿度测点，LMS测试系统分别通过信号连接所述力锤和各个振动激励测点。
本发明也公开了所述液压式静力水准仪精度测试实验平台的实验方法，能有效测试环境因素对液压式静力水准仪的测试精度的影响。
申请人：湖南中大检测技术集团有限公司,湖南中云科技有限公司
地址：410205 湖南省长沙市岳麓区学士街道学士路755号
国籍：CN
代理机构：长沙智路知识产权代理事务所(普通合伙)
代理人：张毅
更多信息请下载全文后查看。
一种基于LoraNB-IOT压差式静力水准仪[实用新型专利]
![一种基于LoraNB-IOT压差式静力水准仪[实用新型专利]](https://img.taocdn.com/s3/m/8444e016f705cc175427097b.png)
专利名称：一种基于LoraNB-IOT压差式静力水准仪专利类型：实用新型专利
发明人：钟义鹏
申请号：CN202020697790.4
申请日：20200430
公开号：CN212254073U
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本实用新型公开的属于水准仪技术领域，具体为一种基于LoraNB‑IOT压差式静力水准仪，包括壳体、无线传输模块和控制盒，所述壳体的后表面设置有后盖，所述壳体的右侧壁分别固定安装有接线口、通液口和通气孔，所述壳体的顶部中间固定安装有排气口，所述后盖的前表面固定安装有控制盒，所述控制盒的前表面固定安装有无线传输模块，所述无线传输模块包括时间继电器、驱动器和网络模块，其结构合理，通过通气孔、排气口、压力传感器、处理器、无线数据传输模块和远程终端的配合，适应各种环境，通过时间继电器、驱动器和网络模块的配合，实现了无线传输模块可智能断电重启。
申请人：建岩(上海)信息科技有限公司
地址：200000 上海市奉贤区沿钱公路5601号1幢
国籍：CN
更多信息请下载全文后查看。
压差式静力水准仪在斜拉索桥中的应用
压差式静力水准仪在斜拉索桥中的应用摘要：静力水准自动化监测系统具有自动化性能好、够实时、高频次及精度高等优点[1]，因此广泛应用于沉降监测。
本文对压差式静力水准仪进行理论介绍，阐述了针对基准点沉降因素的改正方法，最后对某斜拉索桥进行实时动态监测。
关键词：自动化沉降监测；静力水准仪；斜拉索桥沉降监测；近几十年，经济快速发展，桥梁工程的发展已是大势所趋,而传统的沉降变形监测手段其观测条件苛刻、数据不实时、无法在恶劣环境下进行，人力成本投入较大，故自动化沉降监测已成为主流。
本文使用压差式静力水准仪对某斜拉索桥进行的自动化沉降监测实例，对压差式静力水准仪的工作原理及安装点位进行介绍，最后对测量结果进行分析，对斜拉索桥的变形状态进行判定，实现了对斜拉索桥的实时监控。
1 压差式静力水准仪原理1.1压差式静力水准仪的组成静力水准仪有很多型号，按照测量原理可将静力水准仪分为液位式和压差式，本文所使用静力水准仪为压差式，压差式静力水准仪数据采集系统主体容器、通液管、传感器等部分组成[2]，测量传感器内部所受压力的变化从而间接表达出监测点位的沉降变化量。
1.2压差式静力水准仪测量原理压差式静力水准仪依据液体压强的原理，即传感器所受压力与液面的高度有关，由于气管相连接，因此，T1时刻基准点与监测点钵体所受压强为：=**（1）=**（2）当监测物发生沉降之后，T2时刻基准点和监测点1所受压强分别为=**（3）=**（4）通过整理可得：∆=∆∆（5）式中：为重力加速度，(n为设备号)为T1时刻压强，(n为设备号)为T2时刻压强，为液体密度，∆为监测点1从T1时刻到T2时刻的沉降变化量。
1.3压差式静力水准仪自动化沉降监测安装静力水准仪自动化沉降监测系统有三大部分，即数据采集、数据传输和数据监控平台，在实际应用中，应按照以下步骤安装：（1）首先配置好DTU即数据传输设备，将传感器和DTU都互相接上四芯屏蔽线，最后上传到网络平台，保证网络平台能够收到DTU传输的数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920303424.3
(22)申请日 2019.03.11
(73)专利权人 广西交通科学研究院有限公司
地址 530007 广西壮族自治区南宁市高新
区高新二路6号
专利权人 长安大学
(72)发明人 官少龙 张红日 陈坤伦
(74)专利代理机构 北京中誉威圣知识产权代理
有限公司 11279
代理人 卢岳锋
(51)Int.Cl.
G01C 5/04(2006.01)
(54)实用新型名称一种压差式静力水准仪(57)摘要本实用新型公开了一种压差式静力水准仪，包括至少两个储液罐，其中一个所述储液罐为基准储液罐，另一个所述储液罐为测点储液罐，每个所述储液罐设置有一第一腔体，且每个所述储液罐的所述第一腔体内设置有一水压传感器，每个所述测点储液罐的所述第一腔体通过通水管与所述基准储液罐的所述第一腔体进行连接。
采用本实用新型的静力水准仪包括至少两个储液罐，且每个储液罐内设置有一水压传感器，改变静力水准仪的量程只需更换不同的传感器即可，与传统水准仪相比，具有体积小、结构简单以及制造成本低的优点；且该静力水准仪可水平、倾斜或竖直安装，其安装方式不影响其精度，对使用场地的要求较低，适用范围广，操作简单，灵活
性高。
权利要求书1页 说明书5页 附图3页CN 209656038 U 2019.11.19
C N 209656038
U
权 利 要 求 书1/1页CN 209656038 U
1.一种压差式静力水准仪，其特征在于，包括至少两个储液罐，其中一个所述储液罐为基准储液罐，另一个所述储液罐为测点储液罐，每个所述储液罐设置有一第一腔体，且每个所述储液罐的所述第一腔体内设置有一水压传感器，每个所述测点储液罐的所述第一腔体通过通水管与所述基准储液罐的所述第一腔体进行连接。
2.根据权利要求1所述的压差式静力水准仪，其特征在于，所有的所述储液罐通过所述通水管逐个串联在一起；每个所述储液罐设置有两个均与所述第一腔体连通的通水口，其中一个所述通水口为进水口，另一个所述通水口为出水口，前一个所述储液罐的所述出水口通过一个所述通水管与后一个所述储液罐的所述进水口进行连接，第一个所述储液罐的所述进水口和最后一个所述储液罐的所述出水口均设置有一封口装置。
3.根据权利要求2所述的压差式静力水准仪，其特征在于，两个所述通水口设置于所述储液罐的侧壁上且左右相对分布。
4.根据权利要求2所述的压差式静力水准仪，其特征在于，每个所述储液罐设置于一个壳体内，且所述壳体设置有两个各与一个所述通水口对应的通孔。
5.根据权利要求4所述的压差式静力水准仪，其特征在于，所述壳体包括上壳体和底板，所述上壳体以能够拆卸的方式安装于所述底板上，且所述上壳体设置有一底部开口的第二腔体，所述底板用于封盖住所述第二腔体的底部开口，所述储液罐设置于所述第二腔体内；其中，所述通孔由所述上壳体的侧壁的底部向上凹设而成。
6.根据权利要求2所述的压差式静力水准仪，其特征在于，所述通水管的端部通过一连接机构以能够拆卸的方式与所述通水口进行连接。
7.根据权利要求6所述的压差式静力水准仪，其特征在于，所述连接机构包括设置于所述通水口的第一外螺纹、设置于所述通水管的第二外螺纹以及一端与所述第一外螺纹进行啮合，另一端与所述第二外螺纹进行啮合的接头螺母，且所述接头螺母与所述储液罐之间设置有第一密封圈。
8.根据权利要求1所述的压差式静力水准仪，其特征在于，所述通水管的两端卷绕成螺旋状。
9.根据权利要求1所述的压差式静力水准仪，其特征在于，所述储液罐上设置有一连通其所述第一腔体内的安装孔，所述水压传感器通过所述安装孔以能够拆卸的方式安装于所述储液罐上。
10.根据权利要求9所述的压差式静力水准仪，其特征在于，所述水压传感器包括传感器帽头和传感器探头，所述传感器探头通过所述安装孔插入所述储液罐内，所述传感器帽头设置于所述传感器探头的外端，且所述传感器探头的外端设置有第三外螺纹，所述安装孔内设置有与所述第三外螺纹相配合的内螺纹，且所述安装孔与所述传感器帽头之间设置有第二密封圈。
2。
