中考物理微专题四动态杠杆试题
初中物理 中考复习 关于杠杆动态分析专题练习(含答案)
关于杠杆动态分析专题1.重为G的均匀木棒竖直悬于天花板上，在其下端施加一水平拉力F，让木棒缓慢转到图中虚线所示位置，在转动的过程中，下列说法中错误的是A．动力臂逐渐变小B．阻力臂逐渐变大C．动力F与动力臂乘积不变D．动力F逐渐变大2.如图所示，一根直硬棒被细绳系在O点吊起．A处挂一实心金属块甲，B处挂一石块乙时恰好能使硬棒在水平位置平衡．不计硬棒与悬挂的细绳质量，下列推断合理的是A．甲的质量和密度都比乙大B．O点绳子拉力一定等于甲、乙重力之和C．如果甲浸没在水中，硬棒会逆时针转动D．如果甲浸没在水中，要使硬棒水平平衡，可将乙向右移动3.如图所示杠杆，力F方向始终竖直向上，当此杠杆在动力F作用下，将一个由细绳系的物体由图中位置逆时针匀速转动到水平位置时，则A．F大小始终不变B．F先变大后变小C．F先变小后变大D．无法判断F大小的变化4.如图所示，一直杆可绕O点转动，杠杆下端挂一重物，为了提高重物，用一个始终跟杠杆垂直的力使杠杆由竖直位置慢慢转到水平位置，在这个过程中直杆A ．始终是省力杠杆B ．始终是费力杠杆C ．先是省力的，后是费力的D ．先是费力的，后是省力的5.如图所示，一根木棒在水平拉力F 的作用下以O 点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为l ，动力与动力臂的乘积为M ，则( ) A ．F 增大，l 增大，M 增大 B ．F 增大，l 减小，M 减小 C ．F 增大，l 减小，M 增大 D ．F 减小，l 减小，M 增大6.（多选）如图所示，某人用扁担担起两筐质量为m 1，m 2的货物，当他的肩处于O 点时，扁担水平平衡，已知l 1＞l 2，扁担和筐的重力不计。
若将两筐的悬挂点向O 点移近相同的距离△l ，则（ ） A ．扁担左端向下倾斜 B ．扁担右端向下倾斜C ．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为（m 2﹣m 1）ΔL/L 2-ΔLD ．要使扁担恢复水平平衡需再往某侧筐中加入货物，其质量为（m 2﹣m 1）12l l l ∆-7.如图 所示，轻质杠杆可绕 O （O 是杠杆的中点）转动，现在B 端挂一重为G 的物体，在A 端竖直向下施加一个作用力F ，使其在如图所示的位置平衡，则 A ．F 一定大于 G B ．F 一定等于 G C ．F 一定小于 G D ．以上说法都不正确8.如图，杠杆在物块1G 和2G 作用下处于平衡状态，已知12L L >，当1G 、2G 同时向支点移动相等距离时，杠杆将 A ．顺时针转动 B ．逆时针转动C ．仍然平衡D ．无法判断9.如图所示，光滑均匀细棒CD 可以绕光滑的水平轴D 在竖直平面内转动，细杆AB 也可以绕光滑的水平轴B 在竖直平面内转动，CD 棒搁在A点上并与AB 杆在同一竖直平面内，B 、D 在同一水平面，且BD AB =．现推动AB 杆使CD 棒绕D 点沿逆时针方向缓慢转动，从图示实线位置转到虚线位置的过程中，AB 杆对CD 棒的作用力 A ．减小 B ．不变C ．增大D ．先减小后增大10.如图所示，用一细线悬挂一根粗细均匀的轻质细麦秸秆，使其静止在水平方向上， O 为麦秸秆的中点，这时有两只蚂蚁同时从 O 点分别向着麦秸秆的两端匀速爬行，在蚂蚁爬行的过程中麦秸秆在水平方向始终保持平衡，则（ ） A.两蚂蚁的质量一定相等B ．两蚂蚁的爬行速度大小一定相等C ．两蚂蚁的质量与爬行速度大小的乘积一定相等D ．两蚂蚁对麦秸秆的压力一定相等11.如图，用一个始终水平向右的力F ，把杠杆OA 从图示位置缓慢拉至水平的过程中，力F 的大小将：A.变大B. 不变C. 变小D. 不能确定12.材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA＜OB），如图所示，杠杆处于平衡状态。
中考物理总复习 微专题四 动态杠杆试题
微专题四动态杠杆本专题涉及到的最小力问题、力或力臂变化问题、杠杆再平衡问题是近几年中考考查的热点。
1．最小力问题：此类问题中“阻力×阻力臂”为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到：在杠杆上找一点(动力作用点)，使这点到支点的距离最远；动力方向应该与该点和支点连线垂直。
2．力或力臂变化问题：利用杠杆平衡条件F1L1＝F2L2和控制变量法，抓住不变量，分析变量之间的关系。
3．杠杆再平衡问题：杠杆再平衡的问题，实际上就是判断杠杆在受力或力臂发生变化后，力和力臂的乘积是否相等，乘积大的一端下降，乘积小的一端上升。
类型一最小力问题1．(2016·安徽)拉杆式旅行箱可看成杠杆，如图所示，已知OA＝1.0 m，OB＝0.2 m，箱重G＝120 N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F ＝24N。
2．(2016·云南)如图所示，高0.8 m、重1100 N均匀的圆柱形木柱M，截面半径为0.3 m，将它竖直放在水平地面上时，木柱所受的重力与地面对它的支持力是一对平衡力；若要使木柱的a点离开地面，至少需要330N的力。
3．(2016·贵州)如图所示，O是支点，在B端挂一重物，为使杠杆水平平衡，要在A端施加一个力，下列说法正确的是（B）A．F1最小 B．F2最小 C．F3最小 D．一样大第3题图第4题图4．(2016·天津)如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码(每个钩码的质量为50 g)，若使杠杆在水平位置保持平衡，作用在杠杆B点的力最小为(g取10 N/kg)（D）A．15 N B．6 N C．3 N D．1.5 N5．(2016·玉林)如图所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂L。
6．(2016·连云港)如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体。

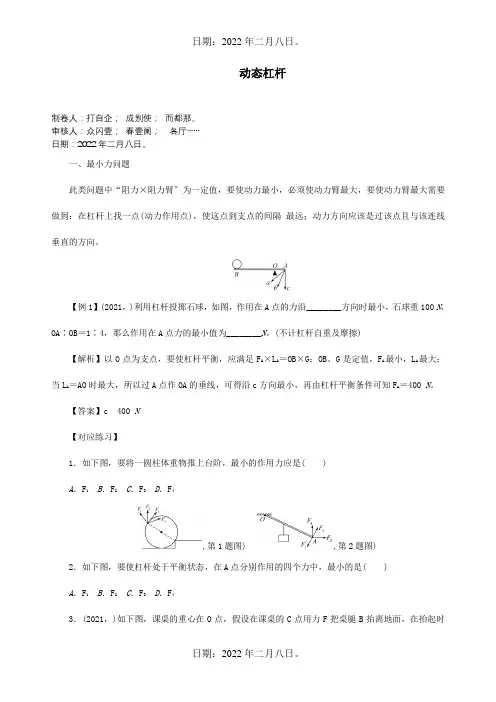

中考物理动态杠杆专题复习训练教师,真题集锦,试题
动态杠杆制卷人：打自企；成别使；而都那。
审核人：众闪壹；春壹阑；各厅……日期：2022年二月八日。
一、最小力问题此类问题中“阻力×阻力臂〞为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到：在杠杆上找一点(动力作用点)，使这点到支点的间隔最远；动力方向应该是过该点且与该连线垂直的方向。
【例1】(2021，)利用杠杆投掷石球，如图，作用在A点的力沿________方向时最小，石球重100 N，OA∶OB＝1∶4，那么作用在A点力的最小值为________N。
(不计杠杆自重及摩擦)【解析】以O点为支点，要使杠杆平衡，应满足F A×L A＝OB×G；OB、G是定值，F A最小，L A最大；当L A＝AO时最大，所以过A点作OA的垂线，可得沿c方向最小，再由杠杆平衡条件可知F A＝400 N。
【答案】c 400 N【对应练习】1．如下图，要将一圆柱体重物推上台阶，最小的作用力应是( )A．F1B．F2C．F3D．F4,第1题图) ,第2题图) 2．如下图，要使杠杆处于平衡状态，在A点分别作用的四个力中，最小的是( )A．F1B．F2C．F3D．F43．(2021，)如下图，课桌的重心在O点，假设在课桌的C点用力F把桌腿B抬离地面，在抬起时另一桌腿A没有滑动，请在图中画出F相对于A点的力臂L1和重力G的示意图。
二、力或者力臂变化问题利用杠杆平衡条件F1L1＝F2L2和控制变量法，抓住不变量，分析变量之间的关系。
【例2】(2021，)如图是小龙探究“杠杆平衡条件〞的实验装置，用弹簧测力计在C处竖直向上拉，杠杆保持平衡。
假设弹簧测力计逐渐向右倾斜，仍然使杠杆保持平衡，拉力F的变化情况是( ) A．变小B．变大C．不变D．无法确定【解析】利用杠杆平衡条件F1L1＝F2L2，此题中钩码重力和力臂不变，当弹簧测力计逐渐向右倾斜，力臂逐渐减小，所以动力增大。
【答案】B【对应练习】4．(2021，)如下图，杠杆始终处于程度平衡状态，改变弹簧测力计拉力的方向，使其从①→②→③。
2024年中考物理二轮复习专题：杠杆动态分析
6．如图所示，AB为一轻质杠杆，O为支点，OB＝60cm，OA＝20cm 两端分别悬挂实心铝球和实心铜球，杠杆在水平位置平衡，若将 两球同时浸没在水中，（铝的密度为2.7×103kg/m3；铜的密度 为8.9×103kg/m3）则（ B ） A．杠杆仍能保持平衡 B．铜球一端下降
C．铝球一端下降 D．条件不足，无法判断
【变式练习4】如图所示，用一细线悬挂一根粗细均匀的轻质细麦 秸秆，使其静止在水平方向上，O为麦秸秆的中点。这时有两只蚂 蚁同时从O点分别向着麦秸秆的两端匀速爬行，若在蚂蚁爬行的过 程中麦秸秆在水平方向始终保持平衡，则（ C ）。 A. 两蚂蚁的质量一定相等
B. 两蚂蚁的爬行速度大小一定相等 C. 两蚂蚁的质量与爬行速度的乘积一定相等 D. 两蚂蚁对麦秸秆的压力一定相等
C．F不变，杠杆是费力杠杆
D．F变大，杠杆是费力杠杆
【变式练习4】如图所示，用一个始终水平向右的力F，把杠杆OA 从图示位置缓慢拉至水平的过程中，力F的大小将（ C ）
A．变小 C．变大
B．不变 D．先变大后变小
三、综合问题
【例5】如图所示,是自卸车的示意图,车厢部分可视为杠杆,则下 列分析正确的是 ( C ) A.B点是支点,液压杆施的力是动力,货物重力是阻力 B.B点是支点,物体A放在车厢前部可省力 C.C点是支点,物体A放在车厢后部可省力 D.C点是支点,物体A放在车厢前部可省力
【变式练习2】如图所示，一根杠杆，支点在中点位置，两边加上 钩码后，恰好水平平衡．下列情况下还能保持平衡的是（ B ） A．左右两边钩码各减少一个 B．左右两边钩码各减少一半 C．左右两边钩码各向外移动1格 D．左边钩码组加上一个，并向右移动两格
【变式练习3】如图所示，某人用扁担担起两筐质量分别为m1和m2 的货物，当他的肩处于O点时，扁担水平平衡，扁担和筐的重力不 计，若将两筐的悬挂点同时以相同的速度匀速靠近O点。则（ B ） A．两筐货物的质量为m1大于m2 B．扁担左端向下倾斜 C．扁担右端向下倾斜 D．扁担仍保持平衡
微专题：动态杠杆问题
• 下载后，可以通过课件设计的动画演示， 对学生进行可视化教学，让学生更直观的 感受到力臂的变化情况，如何引起动力的 大小发生改变。
F＝
GL2 L1
L1减小、 L2增大
所以 F 增大
1 3
23
2
1
G
F
F＝
GL2 L1
L1增大、 L2增大
L2 L1
比值不变
所以 F 增大
3
1
2
F G
F＝GL2 L1源自L1不变、 L2增大L2 增大 L1
所以 F 增大
3 12
F G
F＝
GL2 L1
L2不变、
3
F
L1先增大后减小 L2
先减小后增大 L1
2 1
所以 F 先减小后增大
G
总结
• 动态杠杆类问题 。若要判断动力大小的变化， 就要先判断动力臂和阻力臂的变化特点，然后 根据杠杆平衡条件，进行判断。准确的判断力 臂的变化是解决此类问题的关键。
(2020物理中考备考)微专题 四动态杠杆(中考真题)(附答案)
微专题四动态杠杆专题概述本专题涉及的最小力问题、力或力臂变化问题、杠杆再平衡问题是近几年中考考查的热点。
方法指导1.最小力问题：此类问题中“阻力×阻力臂”为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到：在杠杆上找一点(动力作用点)，使这点到支点的距离最远；动力方向应该是过该点且与支点连线垂直的使杠杆转动的方向．2.力或力臂变化问题：利用杠杆平衡条件F1l1＝F2l2和控制变量法，抓住不变量，分析变量之间的关系．3.杠杆再平衡问题：杠杆再平衡的问题，实际上就是判断杠杆在发生变化前后，力和力臂的乘积是否相等，乘积大的一端下降，乘积小的一端上升．分类练习类型1 最小力问题1.(2019，常州)杠杆OAB可绕O点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于B点的最小动力F(保留作图痕迹)．类型2 力、力臂变化问题2.(2019，重庆B卷)如图所示，在“探究杠杆平衡条件”实验中，弹簧测力计从位置A逆时针转到位置B，杠杆仍在水平位置平衡，则弹簧测力计的示数将(A)A．变大 B．变小C．不变 D．不能确定第2题图第3题图3.(2019，南充)如图，用一个始终水平向右的力F，把杠杆OA 从图示位置缓慢拉至水平的过程中，力F的大小将(A)A．变大 B．不变C．变小 D．不能确定4.(2019，龙东)如图所示，在刻度均匀的轻质杠杆的A点悬挂一个重为4 N的物体，在B点施加一个竖直向下的作用力F，使杠杆在水平位置保持平衡，则F＝__3__N；若保持物体悬挂的位置不变，改变力F的方向(如图虚线所示)，杠杆仍在水平位置保持平衡，则力F 将__变大__(选填“不变”“变大”或“变小”)．类型3 杠杆再平衡问题5.(2019，沈阳)如图所示，用一个直杆把飞机机翼模型固定在轻质杠杆上，直杆始终与杠杆垂直．用同一弹簧测力计在a、b、c几种不同情形下拉杠杆，使杠杆始终在水平位置平衡．下列说法中正确的是(A)A．测力计在a位置时的示数比模型和直杆的总重大B．测力计从a位置转到b位置后，比a位置的示数小C．测力计从a位置移至c位置后，比a位置的示数大D．测力计在c位置时，对模型水平向右吹风，示数变大6.(2019，郴州)材料相同的甲、乙两个物体分别挂在杠杆A、B 两端，O为支点(OA＜OB)，如图所示，杠杆处于平衡状态．如果将甲、乙物体(不溶于水)浸没于水中，杠杆将会(C)A．A端下沉 B．B端下沉C．仍保持平衡 D．无法确定第6题图第7题图7.(2018，荆州)如图所示，一轻质杠杆水平支在支架上，OA＝20 cm，G1是边长为5 cm的正方体，G2重为20 N. 当OC＝10 cm时，绳子的拉力为__10__N，此时G1对地面的压强为2×104Pa. 现用一水平拉力使G2以5 cm/s的速度向右匀速直线运动，经过__10__s后，可使G1对地面的压力恰好为零．。
名校中考物理第一轮复习专题复习训练：微专题四动态杠杆
微专题四动态杠杆一、最小力问题此类问题中“阻力×阻力臂”为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到：在杠杆上找一点(动力作用点)，使这点到支点的距离最远；动力方向应该是过该点且与该连线垂直的方向．【例1】(2018，衢州)如图所示，杠杆OAB能绕O点转动，在A点挂一重物G，为保持杠杆在水平位置平衡，在B点分别作用的四个力中最小的是( )A．F1B．F2C．F3D．F4【解析】由图可知，动力F3与OB垂直，则动力F3对应的动力臂就是OB，它是最长的动力臂．由杠杆平衡条件F1L1＝F2L2可知，在阻力和阻力臂都一定的情况下，动力臂越长则动力越小．因为F3对应的动力臂最长，所以F3最小，故选C.【答案】C【对应练习】1．(2018，平凉)如图所示在用羊角锤拔钉子时，若O为支点，画出在A点施加的最小力F的示意图及其力臂L.解：第1题图第2题图2．(2018，襄阳)如图，在B端加一最小的力F B，使杠杆平衡，画出此力的方向，并画出F A的力臂．3．(2018，达州)如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L.二、力或力臂变化问题利用杠杆平衡条件F1l1＝F2l2和控制变量法，抓住不变量，分析变量之间的关系．【例2】(2018，玉林)如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中( )A．动力臂逐渐变大 B．阻力臂逐渐变大C．动力F保持不变 D．动力F逐渐减小【解析】由图示可知，木棒是一个杠杆，力F是动力，力F始终垂直与木棒，则木棒的长度是动力臂，木棒长度保持不变，动力臂保持不变，A错误；木棒的重力是阻力，阻力大小不变，木棒在竖直位置时，重力的力臂为O，转过θ角后，重力力臂(阻力臂)逐渐增大，B正确；已知阻力不变、阻力臂变大、动力臂不变，由杠杆平衡条件可知，动力F逐渐增大，CD错误，故选B.【答案】B【对应练习】4．(2018，烟台)如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于杆的作用力F，使杆从OA位置匀速转到OB位置的过程中，力F的大小将( C ) A．一直变大 B．一直变小C．先变大，后变小 D．先变小，后变大第4题图第5题图5．(2018，黑龙江)如图所示的杠杆(自重和摩擦不计)，O为支点，A处挂一重为100N的物体，为保证杠杆在水平方向平衡，在中点B处沿__F2__(选填“F”“F1”或“F2”)方向施加一个最小的力为__200__N.6．(2018，泰安)如图为吊车从图示位置向上起吊货物的工作示意图，利用伸缩撑杆可使吊臂绕O点缓慢转动，伸缩撑杆为圆弧状，伸缩时伸缩撑杆对吊臂的支持力始终与吊臂垂直．下列说法正确的是( B )A．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力大小保持不变B．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小C．匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大D．吊臂是一个省力杠杆三、再平衡问题杠杆再平衡的问题，实际上就是判断杠杆在发生变化前后，力和力臂的乘积是否相等，乘积大的一端下降，乘积小的一端上升．【例3】(凉山中考)如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是( )A．杠杆仍能平衡B．杠杆不能平衡，左端下沉C．杠杆不能平衡，右端下沉D．无法判断【解析】如图所示，开始杠杆处于平衡状态，根据杠杆的平衡条件有：G A·OA＝G B·OB，∵OA<OB，∴G A>G B.设A、B同时向支点O移动了相同的距离L，则G A(OA－L)＝G A·OA－G A L，G B(OB－L)＝G B·OB－G B L，由G A>G B可知G A L>G B L，∴G A·OA－G A L<G B·OB－G B L，即G A(OA－L)<G B(OB－L)，故杠杆不平衡，右端下沉．【答案】C【对应练习】7．(2018，金华)小柯在测量某铁块的重力时，发现铁块的重力超出了弹簧测力计的量程，一时又找不到其它测量工具，为了测出该铁块的重力，他找来木棒、细铁丝等物品进行如下改进：步骤一：将细线系在木棒的A位置，在木棒的左端绕上适量细铁丝，使木棒处于水平位置平衡，如图甲；步骤二：用手指勾住弹簧测力计的B处，对弹簧测力计进行调零，如图乙；步骤三：在木棒左端挂上铁块，右端用弹簧测力计竖直向下拉，如图丙．(1)步骤一中“在木棒左端绕上适量的细铁丝，使木棒处于水平位置平衡”是为了防止__木棒自身重力__对测量结果的影响．(2)步骤三中，当木棒处于水平位置平衡时，弹簧测力计的示数如图丁所示，则该铁块的重力是__6.6__牛．8．(2018，扬州)“低头族”长时间低头看手机，会引起颈部肌肉损伤．当头颅为竖直状态时，颈部肌肉的拉力为零，当头颅低下时，颈部肌肉会产生一定的拉力．为了研究颈部肌肉的拉力与低头角度大小的关系，我们可以建立一个头颅模型来模拟实验．如图甲所示，把人的颈椎简化成一个支点O，用1kg的头颅模型在重力作用下绕着这个支点O转动，A点为头颅模型的重心，B点为肌肉拉力的作用点．将细线的一端固定在B点，用弹簧测力计拉着细线模拟测量肌肉的拉力，头颅模型在转动过程中，细线拉力的方向始终垂直于OB，如图乙所示，让头颅模型从竖直状态开始转动，通过实验记录出低头角度θ及细线拉力F的数据，如下表：低头角度θ/°0 15 30 45 60细线拉力F/N 0 7.3 14.0 20.2 25.0(1)设头颅质量为8kg，当低头角度为60°时，颈部肌肉实际承受的拉力是__200__N.(2)在图乙中画出细线拉力的示意图．(3)请解释：为什么低头角度越大，颈部肌肉的拉力会越大？答：人低头的角度越大，G的力臂越大．(4)请你就预防和延缓颈椎损伤提出一个合理化的建议：__尽量减小低头的角度(或不要长时间低头做事，低头时间久了要抬头休息等等)__．中考物理模拟试卷一、选择题1．嫦娥四号于12月12日16时45分，顺利完成“太空刹车”，被月球捕获，进入环月轨道，下面说法正确的是A．发动机熄火后，火箭仍能继续向前飞行，是因为受到的惯性的作用B．“太空刹车”时，火箭向前喷出燃气，利用了力的作用是相互的原理C．嫦娥四号被月球捕获，说明月球对嫦娥四号的引力大于嫦娥四号对月球的引力D．以月球为参照物，“嫦娥四号”是静止的【答案】B【解析】A、发动机熄火后，火箭仍能继续向前飞行，是因为火箭具有惯性，惯性不是力，不能说受到惯性的作用。
【备战】中考物理专项训练杠杆的动态平衡分析(含解析)
杠杆的动态平衡分析一．选择题（共10小题）1．如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中（）A.动力臂逐渐变大B.阻力臂逐渐变大C.动力F保持不变D.动力F逐渐减小2．如图所示，用方向不变的力F，将杠杆从A位置匀速提升到B位置的过程中，F的大小变化情况有（）A.保持不变B.逐渐变小C.逐渐变大 D．无法判定3．如图所示，用方向不变的力F，将杠杆从A位置匀速提升到B位置的过程中，F的大小变化情况有（）A.逐渐变大B.逐渐变小C.保持不变D.无法判定4．如图所示的吊车．利用伸缩撑杆可使吊臂绕O点转动；伸缩撑杆为圆弧状，伸缩时对吊臂的支持力始终与吊臂垂直．下列关于这个吊车的有关说法正确的是（）A.使用这种吊车，好处是可以省力B.使用这种吊车，好处是可以少做功C.匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大D.匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小5．如图所示，在杠杆OA的B点悬挂一个重物G，A端用细绳吊在小圆环M的下面，且细绳长AM等于圆弧环PMQ半径，此时杠杆恰处于水平状态，A点与圆弧环PMQ的圆心重合．当M 环从P点逐渐沿顺时针滑到Q点的过程中，吊绳对A端的作用力大小将（）A.逐渐变大B.逐渐变小C.先变大后变小D.先变小后变大6．如图所示将充足气的篮球和套扎在气针尾端的气球一起挂于杠杆左端，调整杠杆右端钩码的悬挂位置，使杠杆平衡．然后再将扎在气球上的气针头插入篮球的气门内，气球随机膨胀，杠杆就不再平衡了．该实验说明影响浮力大小的因素是（）A.气球排开气体的体积B.气体的密度C.气球的重力D.气球的密度7．如图所示的杠杆中，OA=1m，OB=0.4m，物体重力G=100N，杠杆自身重力忽略不计，则关于此杠杆，下列说法正确的是（）A.如图所示的杠杆的F1的力臂L1=1mB.若使杠杆在如图所示位置平衡，则拉力F1=80NC.F1的方向如图中实线所示时，杠杆在如图所示的位置平衡，则此时杠杆为费力杠杆D.F1的方向从图示位置转到虚线所示的位置的过程中，F1逐渐变大8．如图所示是小明探究“杠杆平衡条件”的实验装置，用弹簧测力计在C处竖直向上拉，杠杆保持平衡．若弹簧测力计逐渐向右倾斜，仍然使杠杆保持平衡，拉力F 的变化情况是（）A.不变B.变小C.变大D.无法确定9．如图所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B．阻力的力臂和动力F的变化为（）A.阻力的力臂变大，动力F变大B.阻力的力臂变大，动力F变小C.阻力的力臂变小，动力F变大D.阻力的力臂变小，动力F变小10．如图所示自重忽略不计的直棒OA可绕O点转动，其中部悬挂重为10N的物体，在右端A点处施加力F，使直棒OA在水平位置保持静止，下列说法错误的是（）A.该杠杆一定是省力杠杆B.该杠杆可能是费力杠杆C.使用该杠杆可能既不省力也不费力D.在A点施加5N的力可使杠杆平衡二．填空题（共8小题）11．如图所示的杠杆（自重和摩擦不计），O为支点，A处挂一重为100N的物体，为保证杠杆在水平方向平衡，在中点B处沿（F或F1或F2）方向施加一个最小的力为N.12．已知作用在某杠杆上的动力是4N，阻力是10N，阻力臂长是8cm，为使杠杆平衡，则动力臂长为cm；若将阻力增大5N，不改变力臂的长短，动力应增大N.13．如图所示，OA=AB=10cm，重物G=20N．要使杠杆平衡，F=N．若将重物向O点移动，要使杠杆仍然保持平衡，则F（选填“变大”、“不变”或“变小”）14．如图所示，小明用一根轻质木棒挑着重为120N 的物体站在水平地面上，木棒保持水平（棒的重力忽略不计），棒AB长为1.2m，重物悬挂处离肩膀距离BO为0.8m，则手在A端对木棒竖直向下的作用力F1大小为N．在图中画出阻力F2的力臂L2．他想手在A端更省力，请你写出一种可行的做法：.15．图所示轻质杠杆OA始终在水平位置保持静止，手对细绳需施加的拉力物体的重力G（选填“小于”、“等于”或“大于”），若保持图中细线的悬挂点不变，将物体逐渐水平移至A端的过程中，手对细线需施加的拉力，物体具有的重力势能（后两空均选填“变小”、“不变”或“变大”）.16．如图所示，OAB是杠杆，OA与BA垂直，在OA的中点处挂一个G=10N重物，杠杆重力及摩擦均不计．若加在B点的动力F甲使OA在水平位置保持静止，如图甲所示，那么，该杠杆（选填“一定”或“不一定”）是省力杠杆；若动力F乙始终与OA垂直，将杠杆由水平位置匀速向上提升重物，如图乙所示，动力F乙的大小变化是（选填“变大”、“变小”、“先变大后变小”或“先变小后变大”）；若动力F丙由竖直向上的方向沿逆时针缓慢地转到水平向左的方向，在此过程中OA始终保持水平静止，如图丙所示．请在答题纸上画出动力F丙随时间t的变化趋势.17．在一轻质杠杆的两端分别挂上质量不等的两个铁块M1、M2（M1＞M2），调节两物体到支点的距离，使杠杆平衡，则（选填“M1”或“M2”）离支点较远些．然后将物体同时浸没在水中，杠杆（选填“能”或“不能”）保持平衡.18．如图所示OB是一轻质杠杆，O为支点，OA：AB=3：1，将重30N的物体悬挂在B点，当杠杆在水平位置平衡时，在A点至少需要加N的力；若A点施加的动力2秒内使杠杆向上移动了10cm，则动力做功的功率是W.三．解答题（共2小题）19．如图所示，一根质量分布均匀的木棒，质量为m，长度为L，竖直悬挂在转轴O处，在木棒最下端用一方向始终水平向右的拉力F缓慢将木棒拉动到与竖直方向夹角为θ的位置（转轴处摩擦不计），问：（1）在图中画出θ=60°时拉力F的力臂l，并计算力臂的大小.（2）木棒的重力作用点在其长度二分之一处，随拉开角度θ的增加，拉力F将如何变化？并推导拉力F与角度θ的关系式.20．在探究利用杠杆做功的实验中，所用杠杆是一根重5N、质量分布均匀的硬棒．把棒的一端固定在O点，将重为15N的重物挂在棒的中点A，然后用手竖直提起棒的另一端B（如图所示，一切摩擦不计）.（1）若我们把重物提升了10cm，则使用杠杆所做的有用功为J，机械效率为. （2）若只将重物的悬挂点由A移至C，而O、B位置不变，仍使棒的B端提升同样的高度，与（1）相比，杠杆的机械效率将（选填“变高”、“变低”或“不变”）.杠杆的动态平衡分析参考答案与试题解析一．选择题（共10小题）1．如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中（）A.动力臂逐渐变大B.阻力臂逐渐变大C.动力F保持不变D.动力F逐渐减小考点：杠杆的动态平衡分析．专题：简单机械．分析：先确定阻力臂、动力臂的变化，然后根据杠杆平衡的条件（动力乘以动力臂等于阻力乘以阻力臂）分析动力的变化．解答：解：A、由图示可知，木棒是一个杠杆，力F是动力，力F始终垂直与木棒，则木棒的长度是动力臂，木棒长度保持不变，动力臂保持不变，故A错误；B、木棒的重力是阻力，阻力大小不变，木棒在竖直位置时，重力的力臂为0，转过θ角后，重力力臂（阻力臂）逐渐增大，故B正确；C、已知：G、L保持不变，L G逐渐变大，由杠杆平衡条件：GL G=FL可知，动力F逐渐增大，故CD错误；故选B．点评：本题考查了杠杆平衡条件的应用，知道杠杆平衡的条件，会熟练应用杠杆平衡的条件分析问题解决问题是关键．2．如图所示，用方向不变的力F，将杠杆从A位置匀速提升到B位置的过程中，F的大小变化情况有（）A.保持不变B.逐渐变小C.逐渐变大D.无法判定考点：杠杆的动态平衡分析．专题：压轴题；简单机械．分析：分别找出在A和B位置的动力、阻力作用线，找出动力臂和阻力臂，利用三角形的相似关系，确定动力臂和阻力臂的大小关系，再利用杠杆平衡条件分析拉力F的大小变化情况．解答：解：如图所示：杠杆在A位置，动力F的力臂为OA，阻力G的力臂为OC；∵杠杆平衡，∴F•OA=G•OC，∴F=；杠杆在B位置时，OA′为动力臂，OC′为阻力臂，阻力不变仍然为G，∵杠杆平衡，∴F′•OA′=G•OC′，∴F′=；又∵△OC′D∽△OA′B，∴==；因此当杠杆从A位置匀速提到B位置的过程中，力F的大小不变．故选A．点评：本题考查了学生对杠杆平衡条件的了解和掌握，能画出杠杆在B位置的力臂并借助三角形相似确定其关系是本题的关键．3．如图所示，用方向不变的力F，将杠杆从A位置匀速提升到B位置的过程中，F的大小变化情况有（）A.逐渐变大B.逐渐变小C.保持不变D.无法判定考点：杠杆的动态平衡分析．专题：简单机械．分析：分别找出在A和B位置的动力、阻力作用线，找出动力臂和阻力臂，利用三角形的相似关系，确定动力臂和阻力臂的大小关系，再利用杠杆平衡条件分析拉力F的大小变化情况．解答：解：如图所示：杠杆在A位置，动力F的力臂为OA，阻力G的力臂为OC；∵杠杆平衡，∴F•OA=G•OC，∴F=；杠杆在B位置时，OA′为动力臂，OC′为阻力臂，阻力不变仍然为G，∵杠杆平衡，∴F′•OA′=G•OC′，∴F′=；又∵△OC′D∽△OA′B，∴==；因此当杠杆从A位置匀速提到B位置的过程中，力F的大小不变．故选C．点评：杠杆在静止时，杠杆是平衡的，杠杆在匀速转动过程中也是平衡的，根据杠杆平衡条件列出等式求解．4．如图所示的吊车．利用伸缩撑杆可使吊臂绕O点转动；伸缩撑杆为圆弧状，伸缩时对吊臂的支持力始终与吊臂垂直．下列关于这个吊车的有关说法正确的是（）A.使用这种吊车，好处是可以省力B.使用这种吊车，好处是可以少做功C.匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大D.匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小考点：杠杆的动态平衡分析．专题：简单机械．分析：根据杠杆平衡条件，F1×l1=F2×l2，根据动力臂和阻力臂的关系分析是省力杠杆、等臂杠杆、费力杠杆．根据匀速吊起货物时，阻力不变，阻力臂变化，动力臂不变，再次利用杠杆平衡条件进行判断支持力的大小变化．解答：解：如图画出动力臂和阻力臂，动力臂L1小于阻力臂L2，根据杠杆平衡条件，动力大于阻力，是费力杠杆，故A错误．杠杆是一种机械，使用任何机械都不省功，故B错误；吊车吊起货物的过程中，阻力不变，阻力臂减小，动力臂不变，动力减小，所以支持力逐渐变小，故D正确，C错误．故选：D．点评：正确确定动力、动力臂、阻力、阻力臂是解决本题的关键，吊车吊起货物时，确定变化量和不变量，根据杠杆平衡条件解决问题．5．如图所示，在杠杆OA的B点悬挂一个重物G，A端用细绳吊在小圆环M的下面，且细绳长AM等于圆弧环PMQ半径，此时杠杆恰处于水平状态，A点与圆弧环PMQ的圆心重合．当M 环从P点逐渐沿顺时针滑到Q点的过程中，吊绳对A端的作用力大小将（）A.逐渐变大B.逐渐变小C.先变大后变小D.先变小后变大考点：杠杆的动态平衡分析．专题：简单机械．分析：根据杠杆平衡的条件，F1×L1=F2×L2，可知当阻力与阻力臂不变时，动力臂越小，动力越大．解答：解：当滑环M从P点逐渐滑到Q点的过程中，物体的重以及重力的力臂不变；拉力的力臂先变大、后变小（当MA垂直于OA时，拉力的力臂最大）；根据F1×L1=F2×L2，可知拉力先变小后变大．故选D．点评：解决此类题目时找出杠杆的动力、阻力、动力臂、阻力臂中不变的量以及变化的量，根据杠杆平衡的条件，F1×L1=F2×L2，进行判断．6．如图所示将充足气的篮球和套扎在气针尾端的气球一起挂于杠杆左端，调整杠杆右端钩码的悬挂位置，使杠杆平衡．然后再将扎在气球上的气针头插入篮球的气门内，气球随机膨胀，杠杆就不再平衡了．该实验说明影响浮力大小的因素是（）A.气球排开气体的体积B.气体的密度C.气球的重力D.气球的密度考点：杠杆的动态平衡分析．专题：简单机械．分析：根据阿基米德原理和杠杆平衡的条件进行分析．解答：解：由F浮=ρ气gV排可知，当气球排开气体的体积越大，则它受到的浮力也越大，因此杠杆左端受到竖直向下的力变小，所以杠杆不再平衡，并且出现左高右低的现象．故选A．点评：知道球的体积越大受到的空气浮力越大，并且会熟练应用杠杆平衡的条件．7．如图所示的杠杆中，OA=1m，OB=0.4m，物体重力G=100N，杠杆自身重力忽略不计，则关于此杠杆，下列说法正确的是（）A.如图所示的杠杆的F1的力臂L1=1mB.若使杠杆在如图所示位置平衡，则拉力F1=80NC.F1的方向如图中实线所示时，杠杆在如图所示的位置平衡，则此时杠杆为费力杠杆D.F1的方向从图示位置转到虚线所示的位置的过程中，F1逐渐变大考点：杠杆的动态平衡分析．专题：简单机械．分析： A、根据力臂的概念结合三角函数得出L1的力臂；B、得出L1的力臂，根据杠杆平衡条件计算出F1的大小；C、根据动力臂与阻力臂的大小关系确定杠杆的种类；D、根据动力臂的大小变化，由杠杆平衡条件分析动力的变化．解答：解：A、F1的力臂如图所示：则L1=OAsin30°=1m×=0.5m，A错误；B、若使杠杆在如图所示位置平衡，由F1L1=G•OB得，F1===80N，B正确；C、由A分析知，动力臂为0.5m，阻力臂为0.4m，动力臂大于阻力臂，动力小于阻力，为省力杠杆，C错误；D、F1的方向从图示位置转到虚线所示的位置的过程中，动力臂变大，F1逐渐变小，D错误．故选B．点评：本题主要考查了杠杆平衡条件的应用，关键能够正确得出动力臂的大小．8．如图所示是小明探究“杠杆平衡条件”的实验装置，用弹簧测力计在C处竖直向上拉，杠杆保持平衡．若弹簧测力计逐渐向右倾斜，仍然使杠杆保持平衡，拉力F 的变化情况是（）A.不变B.变小C.变大D.无法确定考点：杠杆的动态平衡分析．专题：简单机械．分析：在探究杠杆平衡条件的实验中，要求使杠杆在水平位置平衡，同时，弹簧测力计的拉力方向也要求在竖直方向，这是为了能在杠杆上直接读出力臂的长，如果力的方向不竖直，则力臂会相应变小，力会变大．解答：解：由图可知，若弹簧测力计向右倾斜时，拉力不再与杠杆垂直，这样力臂会相应变短，根据杠杆的平衡条件，阻力与阻力臂不变，拉力会相应增大，才能使杠杆仍保持平衡．故ABD错误，C正确．故选C．点评：合理运用杠杆平衡条件进行分析，同时明确拉力倾斜时力臂会变小，是解决此题的关键，这也是我们在实验中应该注意的细节．9．如图所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B．阻力的力臂和动力F的变化为（）A.阻力的力臂变大，动力F变大B.阻力的力臂变大，动力F变小C.阻力的力臂变小，动力F变大D.阻力的力臂变小，动力F变小考点：杠杆的动态平衡分析．专题：简单机械．分析：力臂是支点到力的作用线的距离，通过作图比较A、B两位置重物对杠杆拉力（阻力）力臂的长短，然后再通过杠杆的平衡条件来分析动力的变化．解答：解：如图所示：A位置时，阻力F2′的力臂为L2′，B位置时，阻力F2的力臂为L2，由图可知：L2′＜L2．即阻力的力臂变大；因为A，B两位置杠杆均为平衡状态，且阻力不变（大小等于物重），F的力臂不变（始终等于杠杆长AO），根据杠杆的平衡条件可知动力F变大．所以A正确，BCD错误．故选A．点评：题目在考查力臂的定义的同时也考查了杠杆的平衡条件，关键是分析出力臂的变化情况．10．如图所示自重忽略不计的直棒OA可绕O点转动，其中部悬挂重为10N的物体，在右端A点处施加力F，使直棒OA在水平位置保持静止，下列说法错误的是（）A.该杠杆一定是省力杠杆B.该杠杆可能是费力杠杆C.使用该杠杆可能既不省力也不费力D.在A点施加5N的力可使杠杆平衡考点：杠杆的动态平衡分析．专题：简单机械．分析：根据杠杆的平衡条件F1L1=F2L2，力臂的大小关系决定了力的大小关系．解答：解：如果A点力的方向不同，力臂的大小则不同，不能确定动力臂与阻力臂的大小关系，所以此时杠杆可能是等臂杠杆，也可能是省力杠杆，还可能是费力杠杆．如果作用在A点的力垂直杠杆向上时，其力臂大小等于重物作用在杠杆上阻力力臂的两倍时，根据杠杆的平衡条件，动力F=G=×10N=5N．故A错误，BCD正确．故选A．点评：此题是有关杠杆的平衡条件的应用，根据力臂的关系判断杠杆的分类．二．填空题（共8小题）11．如图所示的杠杆（自重和摩擦不计），O为支点，A处挂一重为100N的物体，为保证杠杆在水平方向平衡，在中点B处沿 F2（F或F1或F2）方向施加一个最小的力为 200 N.考点：杠杆的动态平衡分析．专题：简单机械．分析：若在杠杆上B点施加最小的力F，使杠杆在水平位置平衡，该力的方向应该垂直杠杆向上，使动力臂最长，即竖直向上；B是杠杆的中点，则OA=2OB，又知道物重大小，利用杠杆平衡条件求拉力大小．解答：解：如图，为使拉力最小，动力臂要最长，拉力F的方向应该垂直杠杆向上，即竖直向上（F2），动力臂为OB最长，杠杆在水平位置平衡，根据杠杆的平衡条件：F2×OB=G×OA，所以：F=G×=100N×=200N．故答案为：F2；200．点评：本题考查了学生对杠杆平衡条件的掌握和运用，根据动力臂最长时最省力找出动力臂是本题的关键．以支点到力的作用点的距离当成力臂时是最大的力臂．12．已知作用在某杠杆上的动力是4N，阻力是10N，阻力臂长是8cm，为使杠杆平衡，则动力臂长为20 cm；若将阻力增大5N，不改变力臂的长短，动力应增大 2 N.考点：杠杆的动态平衡分析．专题：计算题．分析：（1）知道动力、阻力、阻力臂，根据杠杆的平衡条件求动力臂的大小；（2）知道阻力的变化值、动力臂和阻力臂不变，根据杠杆的平衡条件求动力增大值．解答：解：（1）∵F1L1=F2L2，即：4N×L1=10N×8cm，∴动力臂L1=20cm．（2）现将阻力增大5N，F2=10N+5N=15N，不改变力臂长短，∵F1′L1=F2′L2，即：F1′×20cm=15N×8cm，∴F1′=6N，动力应增大2N．故答案为：20；2．点评：本题考查了学生对杠杆平衡条件的掌握和运用，因条件很明确，难度不大．13．如图所示，OA=AB=10cm，重物G=20N．要使杠杆平衡，F= 10 N．若将重物向O点移动，要使杠杆仍然保持平衡，则F 变小（选填“变大”、“不变”或“变小”）考点：杠杆的动态平衡分析．专题：计算题；简单机械．分析：（1）首先分析支点、动力、动力臂、阻力、阻力臂，根据杠杆平衡条件求出动力．（2）判断动力臂、阻力、阻力臂是否变化，根据杠杆平衡条件动力大小的变化．解答：解：（1）如图，杠杆在水平位置平衡，力竖直作用在杠杆上，所以O是支点，G是阻力，F是动力，OA是阻力臂，OB是动力臂，根据杠杆平衡条件得，F×OB=G×OA，∴F×20cm=20N×10cm，∴F=10N．（2）若将重物向O点移动，要使杠杆仍然保持平衡，阻力不变、动力臂不变，阻力臂变小，根据杠杆平衡条件得，动力变小．故答案为：10；变小．点评：本题考查杠杆平衡条件的应用，会根据杠杆平衡条件分析和计算．14．如图所示，小明用一根轻质木棒挑着重为120N 的物体站在水平地面上，木棒保持水平（棒的重力忽略不计），棒AB长为1.2m，重物悬挂处离肩膀距离BO为0.8m，则手在A端对木棒竖直向下的作用力F1大小为 240 N．在图中画出阻力F2的力臂L2．他想手在A端更省力，请你写出一种可行的做法：将O点（肩膀）向右移 .考点：杠杆的动态平衡分析．专题：计算题；简答题；简单机械．分析：（1）木棒以人肩作为支点处于平衡状态，则由杠杆平衡条件可求得手对木棒的作用力．（2）先确定阻力作用点（即B点），然后过阻力作用点表示阻力的方向（即竖直向下）；已知支点和力的方向，过支点作力的作用线的垂线段（即力臂）．（3）肩膀可以看成支点，阻力和阻力臂不变，动力臂变小，根据杠杆平衡条件判断动力大小的变化．解答：解：（1）根据杠杆的平衡条件可得：F×OA=G×OB，即：F×（1.2m﹣OB）=120N×OB，则：F×0.4m=120N×0.8m，解得F=240N．（2）把肩膀看成支点，过B点作竖直向下的力（即阻力F2）；过支点O作垂直于阻力作用线的垂线段（即阻力臂L2）．如图所示（3）根据动力×动力臂=阻力×阻力臂，阻力、阻力臂不变，动力和动力臂成反比，动力臂减小，动力增大，所以他想手在A端更省力，减少OB的长度或（同时）增大OA的长度，即将O点（肩膀）向右移．故答案为：240；图略；将O点（肩膀）向右移．点评：此题主要考查的是学生对杠杆平衡条件公式的理解和灵活应用，基础性题目．15．图所示轻质杠杆OA始终在水平位置保持静止，手对细绳需施加的拉力小于物体的重力G（选填“小于”、“等于”或“大于”），若保持图中细线的悬挂点不变，将物体逐渐水平移至A端的过程中，手对细线需施加的拉力变大，物体具有的重力势能不变（后两空均选填“变小”、“不变”或“变大”）.考点：杠杆的动态平衡分析．专题：简单机械．分析：根据图示确定动力臂与阻力臂的关系，然后应用杠杆平衡条件分析答题；物体的重力势能与躯体所受重力、物体的高度有关，物体重力与高度不变，物体的重力势能不变．解答：解：由杠杆平衡条件可知：G×L G=F×L F，由图示可知：L G＜L F，则：G＞F，手对细线的拉力小于重力；若保持图中细线的悬挂点不变，将物体逐渐水平移至A端的过程中，G与L F不变，L G变大，由F=可知，F变大，手对细线需施加的拉力变大；将物体逐渐水平移至A端的过程中，物体的重力G与物体的高度h不变，物体的重力势能不变；故答案为：小于；变大；不变．点评：本题考查了杠杆平衡条件的应用，由图示确定动力臂与阻力臂的关系，应用杠杆平衡条件即可正确解题．16．如图所示，OAB是杠杆，OA与BA垂直，在OA的中点处挂一个G=10N重物，杠杆重力及摩擦均不计．若加在B点的动力F甲使OA在水平位置保持静止，如图甲所示，那么，该杠杆不一定（选填“一定”或“不一定”）是省力杠杆；若动力F乙始终与OA垂直，将杠杆由水平位置匀速向上提升重物，如图乙所示，动力F乙的大小变化是变小（选填“变大”、“变小”、“先变大后变小”或“先变小后变大”）；若动力F丙由竖直向上的方向沿逆时针缓慢地转到水平向左的方向，在此过程中OA始终保持水平静止，如图丙所示．请在答题纸上画出动力F丙随时间t的变化趋势.考点：杠杆的动态平衡分析．专题：简单机械．分析：（1）根据杠杆平衡条件，要判断杠杆类型需要比较动力臂和阻力臂的大小，由此分析动力作用在B点时杠杆的类型；（2）动力F乙始终与OA垂直，则动力臂一定，根据杠杆的平衡条件，从阻力臂的变化情况即可分析动力的变化情况；（3）判断当F丙由竖直向上的位置沿逆时针方向缓慢的转到水平向左的位置时，力臂如何变化，然后由杠杆平衡条件判断力的大小如何变化．解答：解：（1）由题只知道动力的作用点在B点，不知道动力的作用方向，所以也就不知道动力臂的大小，所以也就无法比较动力臂和阻力臂的大小关系，所以无法确定它是哪种杠杆；（2）若动力F乙始终与OA垂直，将杠杆由水平位置匀速向上提升重物，此过程中，阻力和动力臂不变，阻力臂逐渐减小，根据杠杆的平衡条件可知动力变小；（3）如图所示，由图可知，当F丙由竖直向上的位置沿逆时针方向缓慢的转到水平向左的位置时，动力臂先变大后变小，阻力与阻力臂不变，由杠杆平衡条件可知，动力先变小后变大．且上图可以看出，F丙水平时，比F垂直OA时力臂小，所以动力更大．动力F丙随时间t的变化趋势如图所示：。
人教版八年级下学期物理 微专题 动态杠杆
人教版八下物理微专题动态杠杆
1.如图所示，杠杆在拉力F的作用下水平平衡。
现将弹簧测力计绕c点从a位置转动到b位置
的过程中，杠杆始终保持水平平衡，则拉力F的变化情况是
A．一直变大B．一直变小C．一直不变D．先变大后变小
2.如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大
小将
A．变大B．不变C．变小D．不能确定
3.如图所示，某同学用完全相同的钩码验证杠杆的平衡条件。
杠杆调节平衡后，在杠杆上A点处挂4个钩码，为使杠杆重新平衡，应在B点处挂个钩码；如果在A、B两处再各挂一个钩码，杠杆的（填“左”或“右”）端会下沉。
4.如图所示，用方向始终垂直于杠杆的动力F将重物从A位置缓慢提升到B位置，在提升重物
的过程中，动力F的大小变化情况是；该杠杆属于（填“省力”“费力”或“等臂”）杠杆。
5.如图所示，轻质杠杆在中点处悬挂重物，在杠杆的最右端施加一个竖直向上的力F，杠杆保持平
衡，保持力F方向不变，当将重物向右移动时，要使杠杆保持平衡，力F将；将杠杆顺时针方向缓慢转动，力F将。
（填“变大”“变小”或“不变”）
答案
1. 【答案】A
2. 【答案】A
3. 【答案】6；
4. 【答案】先变大后变小；省力
5. 【答案】变大；不变。
中考物理一轮复习 专题专练四 动态杠杆
专题专练四动态杠杆类型一最小力问题1. 如图所示，OAB为均匀直角尺，重为2G，且OA＝AB，直角尺可绕过O点的水平轴在竖直平面内自由转动。
为使杆的OA部分保持水平，若施力于A端，则最小作用力为。
2. 如图所示，高0.8 m、重1 100 N，均匀的圆柱形木柱M，截面半径为0.3 m，将它竖直放在水平地面上时，木柱所受的重力与地面对它的支持力是一对力；若要使木柱的a点离开地面，至少需要N的力。
第1题第2题第3题3. 如图所示，某人用一根长为1 m的轻质硬棒去撬动A端一块重500 N的石块，已知支点O到A 端长20 cm，则此杠杆是 (选填“省力”或“费力”)杠杆；在B端至少要加 N的力才能撬动石块。
4. 如图所示，轻质杠杆OA可绕O点转动，杠杆长0.3 m，它的中点B处挂一重20 N的物体G.若在杠杆上A端施加最小的力F，使杠杆在水平位置平衡，则力F的方向应，大小为 N。
5. 如图所示，O是支点，在B端挂一重物，为使杠杆水平平衡，要在A端施加一个力，下列说法正确的是( )A. F1最小B. F2最小C. F3最小D. 一样大第4题第5题第6题6. 用如图所示的轻质杠杆匀速提起重为300 N的物体G，已知AB＝50 cm，BC＝30 cm，CD＝40 cm，BD＝50 cm.则在D点所用的力的最小值为(B为支点) ( )A. 500 NB. 375 NC. 300 ND. 无法计算类型二力的变化问题7. 电视剧《三国》中有一种武器叫抛石机：士兵用力拉动(斜拉)杠杆时，会将石块抛向敌方阵营，其原理如图所示，请你标出图中力的力臂．若将A点的用力方向由原来的方向移至竖直位置(虚线的位置)时，在A点所用的力会 (选填“变大”“变小”或“不变”)。
8. 如图所示的杠杆(自重和摩擦不计)，O为支点，A处挂一重为100 N的物体，为保证杠杆在水平方向平衡，在中点B处沿 (选填“F”“F1”或“F2”)方向施加一个最小的力为 N。
【通用版】中考物理系列训练：微专题(4)动态杠杆(含答案)
微专题四动态杠杆【专题概述】杠杆动态平衡是指构成杠杆的某些要素发生变化，而杠杆仍处于静止状态或匀速转动状态。
分析辽宁近年中考不难发现，杠杆动态平衡主要涉及单力变化型、双力变化型、单臂变化型、双臂变化型。
【方法指导】分析杠杆的动态平衡时，一般是动中取静，根据杠杆平衡条件，分析比较，得出结论。
具体方法如下：列出平衡方程，结合题意分析动之前与动之后每一个量的变化，从而得出结论。
【分类训练】一、单力变化型1．如图所示，轻质杠杆可绕O转动，在A点始终受一垂直作用于杠杆的力，在从A转动至A′位置时，力F将(C)A．变大B．变小C．先变大，后变小 D．先变小，后变大(第1题图)(第2题图)2．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA 恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将(D)A．保持不变 B．逐渐增大C．逐渐减小 D．由大变小再变大3．用如图所示的杠杆提升重物，设作用在A端的力F始终竖直向下，在将重物慢慢提升到一定高度的过程中，F的大小将(A)A．保持不变 B．逐渐变小C．逐渐变大 D．先变大，后变小(第3题图)(第4题图)4．如图所示，一个直杠杆可绕轴O转动，在直杆的中点挂一重物，在杆的另一端施加一个方向始终保持水平的力F，将直杆从竖直位置慢慢抬起到水平位置过程中，力F大小的变化情况是(A)A．一直增大 B．一直减小C．先增大后减小 D．先减小后增大二、双力变化型5．如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若使杠杆两边钩码向远离杠杆支点的方向移动相同的距离，则(B)A．左端下降 B．右端下降C．仍平衡 D．无法确定(第5题图)(第6题图)6．如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若在两边钩码下方各去掉一只钩码，则(B)A．左端下降 B．右端下降C．仍平衡 D．不能确定7．如图所示的轻质杠杆，AO小于BO。
辽宁省中考物理 微专题四 动态杠杆
微专题四动态杠杆【专题概述】杠杆动态平衡是指构成杠杆的某些要素发生变化，而杠杆仍处于静止状态或匀速转动状态。
分析辽宁近年中考不难发现，杠杆动态平衡主要涉及单力变化型、双力变化型、单臂变化型、双臂变化型。
【方法指导】分析杠杆的动态平衡时，一般是动中取静，根据杠杆平衡条件，分析比较，得出结论。
具体方法如下：列出平衡方程，结合题意分析动之前与动之后每一个量的变化，从而得出结论。
【分类训练】一、单力变化型1．如图所示，轻质杠杆可绕O转动，在A点始终受一垂直作用于杠杆的力，在从A转动至A′位置时，力F将(C)A．变大B．变小C．先变大，后变小 D．先变小，后变大(第1题图)(第2题图)2．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA 恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将(D)A．保持不变 B．逐渐增大C．逐渐减小 D．由大变小再变大3．用如图所示的杠杆提升重物，设作用在A端的力F始终竖直向下，在将重物慢慢提升到一定高度的过程中，F的大小将(A)A．保持不变 B．逐渐变小C．逐渐变大 D．先变大，后变小(第3题图)(第4题图)4．如图所示，一个直杠杆可绕轴O转动，在直杆的中点挂一重物，在杆的另一端施加一个方向始终保持水平的力F，将直杆从竖直位置慢慢抬起到水平位置过程中，力F大小的变化情况是(A)A．一直增大 B．一直减小C．先增大后减小 D．先减小后增大二、双力变化型5．如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若使杠杆两边钩码向远离杠杆支点的方向移动相同的距离，则(B)A．左端下降 B．右端下降C．仍平衡 D．无法确定(第5题图)(第6题图)6．如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若在两边钩码下方各去掉一只钩码，则(B)A．左端下降 B．右端下降C．仍平衡 D．不能确定7．如图所示的轻质杠杆，AO小于BO。
人教版中考物理专题专练-杠杆的动态平衡分析
人教版中考物理复习专题专练——杠杆的动态平衡分析一、单选题1．如图所示，轻质杠杆AO可绕O点无摩擦转动，AB=BC=CO，用细线将重物悬挂在A点，在C 点施加图示方向的拉力F，在杠杆保持水平静止的情况下（）A．此杠杆属于省力杠杆B．当重物的悬挂点右移时，F将增大C．若改沿图中虚线方向施力，F将增大D．若物重增加1N，F的大小增加6N2．如图所示，设作用在A端的力F始终与杆垂直，把挂有重物的杠杆从图示位置慢慢转动到水平位置的过程中，力F的大小将（）A．逐渐变小B．先变小，后变大C．逐渐变大D．先变大，后变小3．如图所示，在长为L的轻质均匀杠杆OA的中点处悬挂一重物，在杠杆的最右端施加一个始终与杠杆垂直的力F，杠杆保持平衡，此时杠杆与水平方向夹角为30°（如图实线部分所示）。
若不考虑杠杆的自重和阻力，则杠杆从图示位置转到水平位置的过程中（）A．拉力F逐渐变大，拉力不做功B．拉力F逐渐变小，拉力做功为GLC．拉力F逐渐变大，拉力做功为14GLD．拉力F保持不变，拉力做功为12GL4．如图所示，在轻质杠杆的中点处吊一重物G，左端能绕固定点O转动，右端施加一个始终竖直向上的动力F，使杠杆缓慢地从OA转至OB，则在转动过程中（）A．F与它的力臂乘积不变B．F的力臂不变，F的大小变大C．F的力臂变大，F的大小变大D．F的力臂变大，F的大小不变5．如图所示，在轻质杠杆OA的中点悬挂一个重物G，在A端施加一竖直向上的拉力F，如果保持F的方向不变，将杠杆从A位置匀速提升到B位置的过程中，拉力F的大小将（）A．变大B．不变C．变小D．无法判断6．如图所示，杠杆OAB可绕支点O自由转动，动力F作用在杠杆B端且始终与杠杆垂直，将杠杆缓慢地由倾斜位置①拉至水平位置②的过程中（）A．F不变，杠杆是省力杠杆B．F变大，杠杆是省力杠杆C．F不变，杠杆是费力杠杆D．F变大，杠杆是费力杠杆7．如图所示，一直杆可绕O点转动，杠杆下端挂一重物，为了提高重物，在杆的中心，用一个始终跟杠杆垂直的力使杠杆由竖直位置慢慢转到水平位置，在这个过程中直杆（）A．始终是省力杠杆B．始终是费力杠杆C．先是省力的，转动45度角后是费力的D．先是省力的，转动30度角后是费力的8．如图所示，绕固定点O转动的轻质杠杆，中点处挂一重物G，端点处有一个始终垂直于杠杆的拉力F，使其缓慢地向图中A位置移动到B的过程中，关于拉力F的说法正确的是（）A．一直增大B．先变大后变小C．先变小后变大D．保持不变9．如图所示，轻质杠杆OA可绕固定点O转动，A处挂一重物G，B处有一个始终垂直于OA的拉力F，使杠杆缓慢地向图中虚线位置移动的过程中，关于拉力F的说法正确的是（）A．先变小后变大B．先变大后变小C．一直增大D．保持不变10．如图所示，重力不计的杠杆可绕O点无摩擦转动，在A端用轻质细绳悬挂一质量为200g的物体M，同时在B点施加一个始终垂直于杠杆的拉力F B，杠杆绕O点匀速转动到虚线位置，OA＝3m，AB＝1m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微专题四动态杠杆
本专题涉及到的最小力问题、力或力臂变化问题、杠杆再平衡问题是近几年中考考查的热点。
1．最小力问题：此类问题中“阻力×阻力臂”为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到：在杠杆上找一点(动力作用点)，使这点到支点的距离最远；动力方向应该与该点和支点连线垂直。
2．力或力臂变化问题：利用杠杆平衡条件F1L1＝F2L2和控制变量法，抓住不变量，分析变量之间的关系。
3．杠杆再平衡问题：杠杆再平衡的问题，实际上就是判断杠杆在发生变化前后，力和力臂的乘积是否相等，乘积大的一端下降，乘积小的一端上升。
类型一最小力问题
1．(2016·安徽)拉杆式旅行箱可看成杠杆，如图所示，已知OA＝1.0 m，OB＝0.2 m，箱重G＝120 N，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图，且F ＝__24__N。
解：如图所示：
2．(2016·云南)如图所示，高0.8 m、重1100 N均匀的圆柱形木柱M，截面半径为0.3 m，将它竖直放在水平地面上时，木柱所受的重力与地面对它的支持力是一对__平衡__力；若要使木柱的a点离开地面，至少需要__330__N的力。
3．(2016·贵州)如图所示，O是支点，在B端挂一重物，为使杠杆水平平衡，要在A端施加一个力，下列说法正确的是( B )
A．F1最小 B．F2最小
C．F3最小 D．一样大
,第3题图) ,第4题图) 4．(2016·天津)如图所示，在处于水平平衡的杠杆上A点，挂上4个钩码(每个钩码的质量为50 g)，若使杠杆在水平位置保持平衡，作用在杠杆B点的力最小为(g取10 N/kg)( D ) A．15 N B．6 N C．3 N D．1.5 N
5．(2016·玉林)如图所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂L。
解：如图所示：
6．(2016·连云港)如图所示，有一个杠杆AOB，可绕O点自由转动，A端吊着一个物体。
请画出使杠杆在图示位置静止时最小力F的示意图及其力臂。
解：如图所示：
类型二力或力臂变化问题
7．(2015·安徽)如图所示，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上大小为10 N的拉力F，使杠杆在水平位置保持平衡，则物重G＝__20__N。
若保持拉力方向不变，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将__不变__(选填“增大”“不变”或“减小”)。
,第7题图) ,第8题图) 8．(2015·绍兴)如图是一种健身器械，AOB可视为杠杆，图中小明同学竖直向下拉杠杆，重物被抬起，此时阻力臂__小于__(选填“大于”“小于”或“等于”)动力臂。
小明同学想通过增大向下的拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议__拉力的作用点往左移或重物往左移或增大物重__。
9．(2015·玉林)如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置。
在转动的过程中( B )
A．动力臂逐渐变大 B．阻力臂逐渐变大
C．动力F保持不变 D．动力F逐渐减小
,第9题图) ,第10题图)
10．如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①→②→③。
此过程中，弹簧测力计的示数将( D )
A．逐渐变大 B．逐渐变小
C．先变大后变小 D．先变小后变大
11．(南宁中考)如图所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重
为G的物块，并用一竖直向上的力F拉着。
当物块向左匀速滑动时，木板始终在水平位置保持静止。
在此过程中，拉力F( A )
A．变小 B．变大
C．不变 D．先变大后变小
,第11题图) ,第12题图)
12．如图所示，小明用一可绕O点转动的轻质杠杆，将挂在杠杆下的重物提高，他用一个始终与杠杆垂直的力F，使杠杆由竖直位置缓慢转到水平位置，在这个过程中此杠杆( B ) A．一直是省力的
B．先是省力的，后是费力的
C．一直是费力的
D．先是费力的，后是省力的
类型三杠杆再平衡问题
13．(2016·泰州)如图所示，杠杆在水平位置平衡，下列操作仍能让杠杆在水平位置保持平衡的是( C )
A．两侧钩码同时向外移一格
B．两侧钩码同时向内移一格
C．左侧的钩码向内移一格，右侧减去一个钩码
D．在两侧钩码下方，同时加挂一个相同的钩码
14．将质量相等的实心铁球和铝球分别挂在等臂杠杆的两端，若将两球同时浸没水中，则( D) A．杠杆仍平衡
B．杠杆失去平衡，马上又恢复平衡
C．杠杆失去平衡，挂铝球的那端下沉
D．杠杆失去平衡，挂铁球的那端下沉
15．(黔西南中考)如图所示，质量不计的光滑木板AB长1.2 m，可绕固定点O转动，离O 点0.2 m的B端挂一重物G，木板的A端用一根与水平地面成30°夹角的细绳拉住，木板在水平位置平衡时绳的拉力是6 N。
然后在O点的正上方放一质量为0.3 kg的小球，若小球以25 cm/s的速度由O点沿木板向A端匀速运动，问小球至少运动多长时间细绳的拉力减小到零。
(g取10 N/ kg，绳的重力不计)
解：作出拉力的力臂，如图所示：
由杠杆平衡条件得，F 绳×AOsin30°＝G ×BO ，即6 N ×12
×(1.2 m －0.2 m )＝G ×0.2 m ，解得G ＝15 N ，球的重力G 球＝m 球g ＝0.3 kg×10 N/kg ＝3 N ，当绳子拉力为0时，设球离O 点距离为l 球，由杠杆平衡条件得G 球×l 球＝G×BO ，即3 N×l 球＝15 N×0.2 m ，解得l 球
＝1 m ＝100 cm ，由速度公式v ＝s t 可知球的运动时间t ＝l 球v 球＝100 cm 25 cm/s
＝4 s。
