【CN209812269U】一种便携式的变电站继电保护检修设备【专利】

合集下载

一种便携式继电保护器[实用新型专利]

专利名称：一种便携式继电保护器
专利类型：实用新型专利
发明人：孙立芹,赵启宏,张力强,管维峰申请号：CN201920851571.4
申请日：20190606
公开号：CN209709662U
公开日：
20191129
专利内容由知识产权出版社提供
摘要：本实用新型涉及继电保护器技术领域，且公开了一种便携式继电保护器，包括前壳体和后壳体，所述前壳体和所述后壳体一体成型，且所述前壳体的前表面固定有显示屏，所述显示屏与外部电源电性连接，所述前壳体的前表面位于所述显示屏的下方均匀固定有多个操作按钮，所述后壳体的后表面固定有固定板；通过在固定板的上方对称规定轴套，并在两个轴套之间转动连接转轴，通过转轴转动连接保护盖，当通过接线柱将导线连接完毕后，可以将保护盖转下，导线可以进入到保护盖上的凹槽中，避免导线影响保护盖的转下，通过保护盖可以对裸露在外部的部分导线芯进行遮挡，避免在使用的时候，触摸到裸露在外部的导线芯，从而发生危险的情况。

申请人：孙立芹
地址：162850 内蒙古自治区呼伦贝尔市莫力达瓦达斡尔族自治旗尼尔基镇巴特罕大街
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

一种便携式变电站保护装置校验设备[实用新型专利]

专利名称：一种便携式变电站保护装置校验设备
专利类型：实用新型专利
发明人：景巍巍,徐晓春,王栋,李佑伟,李萍,胡如月,张明申请号：CN202021459340.8
申请日：20200722
公开号：CN213210304U
公开日：
20210514
专利内容由知识产权出版社提供
摘要：本实用新型涉及继电保护技术领域，且公开了一种便携式变电站保护装置校验设备，包括防护壳，所述防护壳的内腔活动连接有校验设备本体，所述防护壳的内部开设有位于校验设备本体右侧的第一调节腔，所述防护壳的内部开设有数量为两个且与第一调节腔连通的第二调节腔，所述防护壳的内部开设有数量为若干个且连通第二调节腔和防护壳内腔的散热孔。

该便携式变电站保护装置校验设备，具备防护性强和散热效果好等优点，解决了现有的大多数继电保护装置的校验设备防护结构较为简陋，受到碰撞时屏幕容易损毁，为了提高防尘效果，校验设备为密封结构，通过机壳散热，散热效率低的问题。

申请人：国网江苏省电力有限公司淮安供电分公司
地址：223001 江苏省淮安市淮海南路134号
国籍：CN
代理机构：成都熠邦鼎立专利代理有限公司
代理人：胡秋立
更多信息请下载全文后查看。

一种新型的便携式继电保护装置[实用新型专利]

专利名称：一种新型的便携式继电保护装置
专利类型：实用新型专利
发明人：林军峰,娄红杰,闻旭东,向楠,陈炯,张雅慧,何明军,王丙辉
申请号：CN201821893097.3
申请日：20181116
公开号：CN209472377U
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本实用新型提供一种新型的便携式继电保护装置，涉及电力系统继电保护设备领域。

目前，在变电站的子线路上新增临时保护装置时，需要把保护装置安装在保护屏柜内，需要进行大量复杂的临时电路搭接，操作安全可靠性低，不可控因素较多，使用后拆除工作同样繁杂。

本装置包括便携箱和母板模件，母板模件上插接有CPU模件、智能DO模件、POWER模件和AC模件；所述智能DO 模件和AC模件通过HSB高速总线与CPU模件连接；装置由POWER模件的电源模块提供电源；装置面板固定有航空插头。

采用便携式结构，使用时不需要拆装工作，通过航空插头现场接线，方便二次回路接线，快速方便地实现了对子线路的临时继电保护，缩短了检修停电时间。

申请人：浙江启明电力集团有限公司电力安装公司,国网浙江省电力有限公司舟山供电公司,国家电网有限公司
地址：316000 浙江省舟山市定海区城东街道昌洲大道325号
国籍：CN
代理机构：浙江翔隆专利事务所(普通合伙)
代理人：王晓燕
更多信息请下载全文后查看。

一种便携式继电保护测试仪[实用新型专利]

专利名称：一种便携式继电保护测试仪
专利类型：实用新型专利
发明人：王家桂,刘斯鹏,刘祖机,龙仕,吴伟宇,余慧龙,颜以宁,赵小妹,黄楠稍,莫玉,周兵,韦德奇,石门杉,周凯鹏,杨
桂,莫耀勇,赵文
申请号：CN201921787258.5
申请日：20191023
公开号：CN211856816U
公开日：
20201103
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便携式继电保护测试仪，涉及继电保护测试领域，本实用新型包括外壳、输出电流调节旋钮、输出时间调节旋钮、测试按钮、电流输出插口、锂离子充电电池、电源开关SPWM信号发生单元、驱动放大单元、全桥逆变输出单元，滤波单元，输出电流控制单元，故障时间控制器。

本实用新型测试仪结构较简洁，总重量才2千克，但能满足对农村野外配电自动化开关继电保护装置过流三段式保护功能的基本检验要求。

申请人：广西电网有限责任公司柳州融安供电局
地址：545400 广西壮族自治区柳州市融安县长安镇桔香南路136号
国籍：CN
代理机构：南宁东智知识产权代理事务所(特殊普通合伙)
更多信息请下载全文后查看。

一种便携式变电站继电保护定制修正装置[实用新型专利]

专利名称：一种便携式变电站继电保护定制修正装置专利类型：实用新型专利
发明人：刘松,韩坚,黎涛,郑琼玲,熊脶成,肖纯
申请号：CN201920749899.5
申请日：20190523
公开号：CN209786595U
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本实用新型属于继电保护技术领域，尤其为一种便携式变电站继电保护定制修正装置，包括继电保护定值修正装置本体，所述继电保护定值修正装置本体上设有触摸屏，所述继电保护定值修正装置本体上开设有腔体，所述腔体内固定安装有转轴，所述转轴上转动安装有绕线轮，所述绕线轮上开设有转动孔，所述转轴上套设有扭力弹簧，所述扭力弹簧的一端与转轴固定连接，所述扭力弹簧的另一端与转动孔的内壁固定连接，所述绕线轮上套设有线缆，所述绕线轮的一侧固定安装有环形齿条，所述继电保护定值修正装置本体上滑动安装有滑动杆。

本实用新型操作简单，实用性强，触摸屏方便进行操作，不易出错，同时，便于携带。

申请人：国网江西省电力有限公司萍乡供电分公司,国家电网有限公司
地址：337000 江西省萍乡市安源区楚萍西路2号萍乡供电公司
国籍：CN
代理机构：南京中高专利代理有限公司
代理人：祝进
更多信息请下载全文后查看。

【CN209329199U】一种便携式电气设备检修放电器【专利】

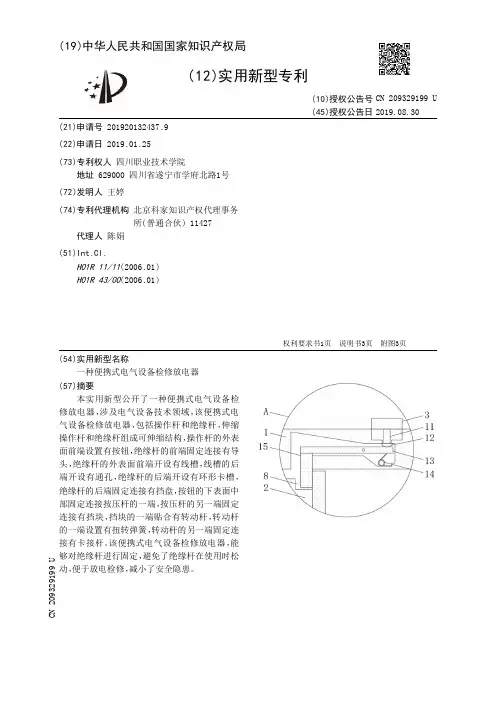

( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920132437 .9
(22)申请日 2019 .01 .25
(73)专利权人四川职业技术学院地址 629000 四川省遂宁市学府北路1号
(72)发明人王婷
(74)专利代理机构北京科家知识产权代理事务所(普通合伙) 11427
2 .根据权利要求1所述的一种便携式电气设备检修放电器，其特征在于：所述操作杆 (1)的后端固定连接有固定件(4) ，所述固定件(4)的中部开设有固定孔。 3 .根据权利要求1所述的一种便携式电气设备检修放电器，其特征在于：所述通孔(7)与导头(5)连通，所述通孔(7)内设置有三相放电导线，所述三相放电导线与导头(5)连接。 4 .根据权利要求1所述的一种便携式电气设备检修放电器，其特征在于：所述操作杆(1)的内表面前端固定连接有卡环(10) ，所述卡环(10)的内径大于绝缘杆 (2)的直径，所述卡环(10)的内径小于挡盘(9)的直径。 5 .根据权利要求1所述的一种便携式电气设备检修放电器，其特征在于：所述操作杆(1)靠近按钮(3)的位置上开设有凹槽，所述按钮(3)与凹槽相适配。 6 .根据权利要求1所述的一种便携式电气设备检修放电器，其特征在于：所述扭转弹簧 (14) 的一端与转动杆 (1 3) 贴合，所述扭转弹簧 (14) 的另一端与操作杆 (1)的内壁卡接。 7 .根据权利要求1所述的一种便携式电气设备检修放电器，其特征在于：所述卡接杆 (15)的一端贯穿至操作杆 (1)的内部，所述卡接杆 (15) 与环形卡槽 (8) 相适配。
修放电器，涉及电气设备技术领域，该便携式电气设备检修放电器，包括操作杆和绝缘杆，伸缩操作杆和绝缘杆组成可伸缩结构，操作杆的外表面前端设置有按钮，绝缘杆的前端固定连接有导头，绝缘杆的外表面前端开设有线槽，线槽的后端开设有通孔，绝缘杆的后端开设有环形卡槽，绝缘杆的后端固定连接有挡盘，按钮的下表面中部固定连接按压杆的一端，按压杆的另一端固定连接有挡块，挡块的一端贴合有转动杆，转动杆的一端设置有扭转弹簧，转动杆的另一端固定连接有卡接杆。该便携式电气设备检修放电器，能够对绝缘杆进行固定，避免了绝缘杆在使用时松动，便于放电检修，减小了安全隐患。

便携式电力检修工具箱[实用新型专利]

专利名称：便携式电力检修工具箱
专利类型：实用新型专利
发明人：刘流,王志鹍,贾凤鸣,陈旭东,杜鹏,张纯申请号：CN201621171531.8
申请日：20161026
公开号：CN206084998U
公开日：
20170412
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便携式电力检修工具箱，包括箱体、箱盖、第一工具面板、第二工具面板、置于箱体内部的电源线盘及充电电池组、置于箱盖内部的照明装置，箱体、箱盖、第一工具面板、第二工具面板的一侧相铰接，箱体与箱盖的另一侧通过锁扣相连接；箱体上安装有橡胶滚轮、垫块、嵌入式拖动把手、提手、嵌入式插座、电源线槽、插座固定板，箱体内设有第一工具面板的限位板，箱盖内表面设有若干固定槽、套筒放置带及存放盒；照明装置包括两个LED灯、照明开关，电源线盘上设有分别与充电电池组、嵌入式插座相连的导线及折叠式旋转把手；充电电池组设有电池供电开关。

本实用新型轻巧便携，集电源线盘与维修工具为一体，且具备照明功能。

申请人：国网安徽省电力公司检修公司,国家电网公司
地址：230061 安徽省合肥市包河区芜湖路415号
国籍：CN
代理机构：合肥市上嘉专利代理事务所(普通合伙)
代理人：郭华俊
更多信息请下载全文后查看。

一种用于电力检修的便携式工具箱[实用新型专利]

专利名称：一种用于电力检修的便携式工具箱
专利类型：实用新型专利
发明人：李军,戴娇龙,贺鹏,隋吉亮,王亚楠,王彦辉,郭士琦申请号：CN201822199460.8
申请日：20181226
公开号：CN209239984U
公开日：
20190813
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于电力检修的便携式工具箱，包括提手、箱体、工具架、锁扣、滚轮，所述箱体上方设置有所述提手，所述箱体前部设置有橡胶条，所述箱体内部设置有所述工具架，所述工具架前部设置有工具槽，所述工具槽下方设置有腰带，所述腰带上设置有随身卡接扣，所述随身卡接扣侧面设置有卡扣，所述卡扣与所述腰带缝接，所述箱体下方设置有支架，所述支架下方设置有所述滚轮，所述工具架侧面设置有第二随身工具包。

本实用新型设计两个常用工具包，可以在电力检修时随身携带，并且采用开放式设计方便拿取存放工具，工具箱可以存储更多的工具，可以随意搭配常用工具放入随身工具包内。

申请人：国网内蒙古东部电力有限公司科右前旗供电分公司
地址：137400 内蒙古自治区兴安盟科右前旗科尔沁镇室韦路南侧科尔沁路西侧
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：吴月琴
更多信息请下载全文后查看。

一种继电保护测试仪的便携装置[实用新型专利]

专利名称：一种继电保护测试仪的便携装置专利类型：实用新型专利
发明人：张林,韩亮,刘欣,侯章坤,苏金禄,郝立泉申请号：CN201821519630.X
申请日：20180917
公开号：CN209373050U
公开日：
20190910
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种继电保护测试仪的便携装置，包括箱体和箱盖，所述箱体包括主支架、横支架、端支架、底部支撑柱、第一固定装置，所述主支架为U形架，所述主支架顶部设有通孔，所述箱体由三个主支架平行排列并通过横支架与端支架焊接连接而成，所述箱盖包括纵支架、横支架、盖板架、横条、第二固定装置、拉手、橡胶条，所述横支架上设有连接孔，所述箱盖利用螺杆依次通过其上的连接孔以及箱体上的通孔与螺母连接，所述继电保护测试仪的便携装置的结构简单，不仅能够有效保护继电保护测试仪，同时使继电保护测试仪的携带，主体结构采用条状支架焊接而成，不仅使箱体结构轻。

申请人：张林
地址：834700 新疆维吾尔自治区塔城地区塔城市光明路171号2幢3单元6号
国籍：CN
代理机构：北京久维律师事务所
代理人：邢江峰
更多信息请下载全文后查看。

便携式变电站继电保护自动测试装置[实用新型专利]

专利名称：便携式变电站继电保护自动测试装置
专利类型：实用新型专利
发明人：朱思杰,吕洪明,张建权,孙振兴,张先云,赵创业,丁明,王明刚
申请号：CN201521029395.4
申请日：20151211
公开号：CN205229345U
公开日：
20160511
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便携式变电站继电保护自动测试装置，包括探头、ADC（模数变换器）、FPGA（现场可编程门阵列装置）、CPU（中央处理器）、电压接口和电流接口等，所述的ADC与FPGA连接，所述的FPGA与CPU连接，所述的CPU连接有液晶显示屏，所述的电压接口和电流接口与ADC连接，所述的探头与电压接口或电流接口连接，本实用新型可以大大提高人员的工作时效、增强工作人员排查故障的专业水平；降低排查故障的时间，保证电网的安全生产效率；减少现场仪器仪表的类型和数量。

申请人：国网安徽省电力公司淮北供电公司,国家电网公司
地址：235000 安徽省淮北市相山区南黎路99号
国籍：CN
更多信息请下载全文后查看。

相关主题

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920436935.2
(22)申请日 2019.04.02
(73)专利权人国网安徽省电力有限公司马鞍山
供电公司
地址 243000 安徽省马鞍山市花雨路7号
(72)发明人戎瑜　任丹丹　陈世雯　陈昌润　
汪中　张健　张明　马伟　徐殿洋　
(74)专利代理机构合肥维可专利代理事务所
(普通合伙) 34135
代理人吴明华
(51)Int.Cl.
B25H 3/02(2006.01)
(54)实用新型名称一种便携式的变电站继电保护检修设备(57)摘要本实用新型公开了一种便携式的变电站继电保护检修设备，包括：外箱体；外箱体包括第一顶壁、第一底壁以及两侧壁，两侧壁连接在第一顶壁、第一底壁之间形成一个具有两侧开口的容纳空间，容纳空间用于容纳体积大的设备(例如检测仪)，可相对移动的扩容箱体；扩容箱体包括第二顶壁、第二底壁以及三侧壁，三侧壁连接在第二顶壁、第二底壁之间形成一个具有一侧开口的扩容空间，外箱体的容纳空间能够与扩容箱体的扩容空间连通，形成一个共同的空间，以容纳体积较大的设备，扩容箱体能够相对于外箱体移动，以使其移动到外箱体的外侧，扩容空间能够
作为独立的空间以容纳其他体积较小的用具。

权利要求书1页说明书5页附图3页CN 209812269 U 2019.12.20
C N 209812269
U
权　利　要　求　书1/1页CN 209812269 U
1.一种便携式的变电站继电保护检修设备，其特征在于，包括：
外箱体；所述外箱体包括第一顶壁、第一底壁以及两侧壁，所述两侧壁连接在第一顶壁、第一底壁之间形成一个具有两侧开口的容纳空间；
可相对移动的扩容箱体；所述扩容箱体包括第二顶壁、第二底壁以及三侧壁，所述三侧壁连接在第二顶壁、第二底壁之间形成一个具有一侧开口的扩容空间；
分隔组件；所述分隔组件位于容纳空间内，所述分隔组件将容纳空间与扩容空间连通或隔开；
所述分隔组件包括：两个可相对移动的隔板，所述隔板具有翻动轴线，其能沿所述翻动轴线上下移动；
所述隔板沿翻动轴线向上移动至凹槽内时，两个隔板相互平行，容纳空间与扩容空间连通，所述隔板沿翻动轴线向下移动至与扩容箱体贴合时，两个隔板位于同一铅垂线，容纳空间与扩容空间隔开。

2.根据权利要求1所述的一种便携式的变电站继电保护检修设备，其特征在于：所述第一顶壁、第一底壁的相对面均设有横长延伸的凹槽，所述隔板的首端具有中部凸起，所述中部凸起通过转轴与凹槽内的铰接座铰接，隔板的末端为自由端。

3.根据权利要求2所述的一种便携式的变电站继电保护检修设备，其特征在于：所述转轴外侧缠绕设有扭转弹簧，扭转弹簧一端的扭臂与隔板首端的中部凸起连接，其另一端的扭臂与铰接座连接。

4.根据权利要求1所述的一种便携式的变电站继电保护检修设备，其特征在于：还包括：横长延伸的滑动组件；所述滑动组件为与第一顶壁、第一底壁相对面固定连接的燕尾滑块，燕尾滑块恰好嵌接在扩容箱体的第二顶壁、第二底壁相背面的燕尾滑槽内。

5.根据权利要求1所述的一种便携式的变电站继电保护检修设备，其特征在于：还包括：限位组件；所述限位组件为纵长延伸的T形圆杆，所述T形圆杆的一端穿过外箱体侧壁的圆孔并伸至容纳空间内；
所述T形圆杆的一端恰好插入弧形槽内；
两个所述隔板的末端一侧均设有凹口，所述弧形槽为两个隔板位于同一铅垂线时两个凹口之间形成的一个弧形槽。

6.根据权利要求1所述的一种便携式的变电站继电保护检修设备，其特征在于：所述容纳空间的两侧开口内分别设有一个扩容箱体，所述扩容箱体的扩容空间与所述容纳空间连通。

7.根据权利要求6所述的一种便携式的变电站继电保护检修设备，其特征在于：所述容纳空间的正面或背面设有第一箱门。

8.根据权利要求6所述的一种便携式的变电站继电保护检修设备，其特征在于：两个所述扩容空间的相背面均设有第二箱门。

2。
