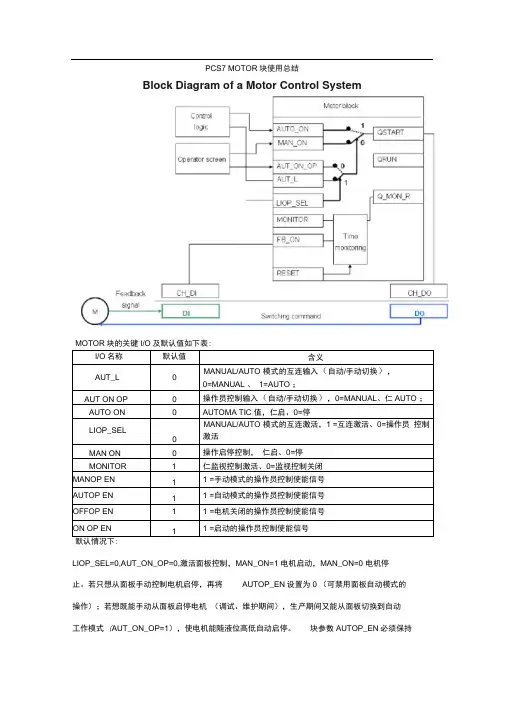

PCS7 MOTOR块使用总结Block Diagram of a Motor Control SystemI/O名称默认值含义AUT_L0MANUAL/AUTO 模式的互连输入（自动/手动切换），0=MANUAL 、1=AUTO ；AUT ON OP0操作员控制输入（自动/手动切换），0=MANUAL、仁AUTO ；AUTO ON0AUTOMA TIC 值，仁启、0=停LIOP_SELMANUAL/AUTO 模式的互连激活，1 =互连激活、0=操作员控制激活MAN ON0操作启停控制，仁启、0=停MONITOR1仁监视控制激活、0=监视控制关闭MANOP EN1 1 =手动模式的操作员控制使能信号AUTOP EN1 1 =自动模式的操作员控制使能信号OFFOP EN1 1 =电机关闭的操作员控制使能信号ON OP EN1 1 =启动的操作员控制使能信号LIOP_SEL=0,AUT_ON_OP=0,激活面板控制，MAN_ON=1 电机启动，MAN_ON=0 电机停止。
若只想从面板手动控制电机启停，再将AUTOP_EN设置为0 （可禁用面板自动模式的操作）；若想既能手动从面板启停电机（调试、维护期间），生产期间又能从面板切换到自动工作模式（AUT_ON_OP=1），使电机能随液位高低自动启停。
块参数AUTOP_EN必须保持为1, 且将液位高启（停）电机、液位低停（启）电机的逻辑程序连接于电机的AUTO_ON 端。
图标中的电机应修改成泵，手动、自动状态显示不用修改；若想电机既能在面板手动控制，也能在现场控制箱上启停控制，且由现场控制箱上的开头决定那儿启停有效。
将LIOP_SEL 参数设置为1，将AUT_L 连接于C/L 选择开头，将AUTO_ON 连接于现场的启停信号。
此种结构需要将块图标中的A/M 模式显示改为LOCAL/CENTRE, 且在块实例属性事将AUTO_ON_OP 0 、1对应的文本改为集控/就地。
PCS7的CFC块引脚说明
一、双向阀门（液压或汽动）输入管脚说明：1、EN：BOOL，功能块使能端。
2、L_SS_ACT：BOOL，安全位置连锁驱动。
3、L_OPEN_ACT：BOOL，开阀连锁驱动。
4、L_CLOSE_ACT：BOOL，关阀连锁驱动。
5、L_HOLD：BOOL，保持连锁开关，为1时状态保持。
6、L_OPEN_COND：BOOL，开阀连锁条件。
7、L_CLOSE_COND：BOOL，关阀连锁条件。
8、L_RESET：BOOL，报警复位。
9、CSF：BOOL，控制系统故障，为1时表示外部错误。
10、SS_POS：BOOL，安全位置，1为开到位，0为关到位。
与L_SS_ACT结合使用。
11、LOCAL：BOOL，机旁操作。
12、QC_LOCAL：BYTE，机旁信号点质量。
13、REMOTE：BOOL，远程操作。
14、QC_REMOTE：BYTE，远程信号点质量。
15、HMI_T_EN：HMI测试模式使能端。
16、HMI_TEST：HMI测试模式，当HMI_T_EN为1时有效。
17、HMI_MANUAL：HMI手动模式。
18、HMI_AUTO：HMI自动模式。
19、POWER：BOOL，控制电源合闸信号。
20、QC_POWER：BYTE，控制电源合闸信号点质量。
21、FB_OLS：BOOL，开到位。
22、QC_FB_OLS：BYTE，开到位信号点质量。
23、FB_CLS：关到位。
24、QC_FB_OLS：关到位信号点质量。
25、QC_QOPEN_INS_I：BYTE，开阀指令品质代码输入。
26、QC_QCLEN_INS_I：BYTE，关阀指令品质代码输入。
27、OP_OPEN：BOOL，机旁箱开阀按钮，当LOCAL为1且POWER为1时，如该管脚为1，则有开阀指令。
该功能仅限于机旁进PLC的情况。
28、OP_CLSE：BOOL，机旁箱关阀按钮，当LOCAL为1且POWER为1时，如该管脚为1，则有关阀指令。
该功能仅限于机旁进PLC的情况。
(完整版)PCS7MOTOR块使用总结
PCS7 MOTOR块使用总结I/O名称默认值含义AUT_L 0 MANUAL/AUTO模式的互连输入(自动/手动切换)，0=MANUAL、1=AUTO；AUT_ON_OP 0 操作员控制输入(自动/手动切换)，0=MANUAL、1=AUTO；AUTO_ON 0 AUTOMA TIC值，1=启、0=停LIOP_SEL 0 MANUAL/AUTO模式的互连激活，1=互连激活、0=操作员控制激活MAN_ON 0 操作启停控制，1=启、0=停MONITOR 1 1=监视控制激活、0=监视控制关闭MANOP_EN 1 1 = 手动模式的操作员控制使能信号AUTOP_EN 1 1 = 自动模式的操作员控制使能信号OFFOP_EN 1 1 = 电机关闭的操作员控制使能信号ON_OP_EN 1 1 = 启动的操作员控制使能信号默认情况下：LIOP_SEL=0,AUT_ON_OP=0,激活面板控制，MAN_ON=1电机启动，MAN_ON=0电机停止。
若只想从面板手动控制电机启停，再将AUTOP_EN设置为0（可禁用面板自动模式的操作）；若想既能手动从面板启停电机（调试、维护期间），生产期间又能从面板切换到自动工作模式（AUT_ON_OP=1），使电机能随液位高低自动启停。
块参数AUTOP_EN必须保持为1,且将液位高启（停）电机、液位低停（启）电机的逻辑程序连接于电机的AUTO_ON 端。
图标中的电机应修改成泵，手动、自动状态显示不用修改；若想电机既能在面板手动控制，也能在现场控制箱上启停控制，且由现场控制箱上的开头决定那儿启停有效。
将LIOP_SEL参数设置为1，将AUT_L连接于C/L选择开头，将AUTO_ON连接于现场的启停信号。
此种结构需要将块图标中的A/M模式显示改为LOCAL/CENTRE,且在块实例属性事将AUTO_ON_OP 0、1对应的文本改为集控/就地。
（若是简单电机手动控制启停，可直接使用这些参数）；若AUT_ON_OP=1则激活从AUTO_ON启停电机（使用CFC、SFC启停、逻辑程序启动电机）。
PCS7阀块功能参数详解
PCS7阀块功能参数详解在PCS7的应用中，阀功能块使用非常广泛。
而新接触的人对于其众多的引脚往往无法适从。
下面逐一介绍：一：下图为流程画面中常见的阀块图标二：下图为阀块的弹出面板三：FB_OPEN为阀开回讯；FB_CLOSE为阀关回讯；QCONTROL为阀块的输出控制信号Mon.Time是阀门的动作时间；Monitoring=On如果勾选，表明一旦输出控制信号发出后，阀门返回信号在设定的时间内（3S）与要求的不一致，阀块右下角会出现标识。
不一致包括：输出开信号，返回为关信号；输出关信号，返回为开信号；开回讯和关回讯同时为1或同时为0；回讯虽然正确，但动作时间超过设定的监视时间。
报警消失后，按Reset按钮进行复位。
下图为阀块的常用引脚：1.首先对FAULT_SS进行设置：若为0,表示一旦出现阀块报警，QCONTROL保持上一次的输出，若为1，QCONTROL输出为安全状态即等于0)。
因此通常状况下要设为“0”，否则一旦回讯出现故障，阀门将置于安全状态，影响连续生产，除非很重要的场合。
2.SS_POS：决定画面上阀块的图标旁显示FO还是FC。
为1表示是FO(气关阀)；为0表示是FC（气开阀）。
3.阀块在自动方式下，AUTO_OC（1是开，0是关）与SS_POS一起决定了QCONTROL的值。
手动方式下，MAN_OC与SS_POS一起决定了QCONTROL的值。
如上图中，AUTO_OC为0，表明目的是要求阀关闭，而阀门是FO的，即得电关闭，因此决定了QCONTROL为1（DO卡对应通道为高电平）4.LIOP_SEL如果为1，表明强制阀块的控制方式（MODE下方的MAN和AUTO按钮为灰色，无法操作），至于是强制手动方式还是自动方式，取决于AUT_L。
如果AUT_L为0，表明强制为手动方式；若为1，表明强制为自动方式。
5.阀的颜色变化取决与QOPENED/CLOSED,一旦出现错误信息，QOPENED/CLOSED都为0阀颜色取决于安全位置对应的阀位。
pcs7pid块的用法
pcs7pid块的用法
PCS7是西门子公司推出的一款集成自动化平台，可以用于对各种工业过程进行监控、控制和管理。
其中，PCS7中的PID 块是一种用来实现控制和调节功能的模块。
PID块主要用于对输入信号进行处理，计算输出信号，并根据控制策略不断进行反馈调节，以实现对被控对象的控制。
使用PCS7的PID块，一般需要进行以下几个步骤：
1. 定义PID参数：设置比例系数Kp、积分时间Ti和微分时间Td等参数，这些参数决定了PID控制器的控制特性。
2. 输入输出配置：将被控对象的输入信号和输出信号与PID
块进行连接，可以通过图形化的界面进行简单配置。
3. 选择控制策略：根据实际控制需求选择适当的控制策略，如比例控制、积分控制、微分控制或者它们的组合。
4. 参数调节：根据实际应用需求，通过在线调节PID参数来优化控制效果。
在PCS7中，PID块常用于各种工业过程的温度、压力、液位等控制场景中，确保被控对象能够稳定运行并满足设定要求。
(完整版)PCS7MOTOR块使用总结
PCS7 MOTOR块使用总结I/O名称默认值含义AUT_L 0 MANUAL/AUTO模式的互连输入(自动/手动切换)，0=MANUAL、1=AUTO；AUT_ON_OP 0 操作员控制输入(自动/手动切换)，0=MANUAL、1=AUTO；AUTO_ON 0 AUTOMA TIC值，1=启、0=停LIOP_SEL 0 MANUAL/AUTO模式的互连激活，1=互连激活、0=操作员控制激活MAN_ON 0 操作启停控制，1=启、0=停MONITOR 1 1=监视控制激活、0=监视控制关闭MANOP_EN 1 1 = 手动模式的操作员控制使能信号AUTOP_EN 1 1 = 自动模式的操作员控制使能信号OFFOP_EN 1 1 = 电机关闭的操作员控制使能信号ON_OP_EN 1 1 = 启动的操作员控制使能信号默认情况下：LIOP_SEL=0,AUT_ON_OP=0,激活面板控制，MAN_ON=1电机启动，MAN_ON=0电机停止。
若只想从面板手动控制电机启停，再将AUTOP_EN设置为0（可禁用面板自动模式的操作）；若想既能手动从面板启停电机（调试、维护期间），生产期间又能从面板切换到自动工作模式（AUT_ON_OP=1），使电机能随液位高低自动启停。
块参数AUTOP_EN必须保持为1,且将液位高启（停）电机、液位低停（启）电机的逻辑程序连接于电机的AUTO_ON 端。
图标中的电机应修改成泵，手动、自动状态显示不用修改；若想电机既能在面板手动控制，也能在现场控制箱上启停控制，且由现场控制箱上的开头决定那儿启停有效。
将LIOP_SEL参数设置为1，将AUT_L连接于C/L选择开头，将AUTO_ON连接于现场的启停信号。
此种结构需要将块图标中的A/M模式显示改为LOCAL/CENTRE,且在块实例属性事将AUTO_ON_OP 0、1对应的文本改为集控/就地。
（若是简单电机手动控制启停，可直接使用这些参数）；若AUT_ON_OP=1则激活从AUTO_ON启停电机（使用CFC、SFC启停、逻辑程序启动电机）。
PCS7自定义功能块 (技术讲解)
字逻辑运算指令
• WAND_W 字“与” • WOR_W 字“或” • WXOR_W 字“异或” • WAND_DW 双字“与” • WOR_DW 双字“或” • WXOR_DW 双字“异或”
– IN，OUT，IN_OUT 块的引脚； – TEMP 临时变量，用于程序的中间数据存储； – STAT 静态变量，在FB中用于保存重要数据，FC没有静态变量。
• 块中的变量可以采用所有PCS7支持的基本和复合数据类 型，但是块的引脚在连接时必须满足两端数据类型一致。
块属性
• FB和FC块包含以下属性：
整数运算指令
• ADD_I 整型数加法 • SUB_I 整型数减法 • MUL_I 整型数乘法 • DIV_I 整型数除法 • ADD_DI 长整型数加法 • SUB_DI 长整型数减法 • MUL_DI 长整型数乘法 • DIV_DI 长整型数除法 • MOD_DI 长整型数取模运算（求余数）
浮点数运算指令
块的三种引脚
• 输入端（IN）：
– 变量输入，只读；
• 输出端（OUT）：
– 结果输出，避免读取输出端；
• 输入输出端（IN_OUT）：
– 用于需要回写的变量，例如需要自复位的按钮。
变量声明
• FB和FC块中所有用到的变量必须先声明； • 变量声明中包括对引脚的声明； • FB和FC块中的变量声明类型：
– NAME：块名称 – VERSION：版本号 – FAMILY：块分类 – AUTHOR：作者 – S7_TASKLIST：调用块的执行顺序 – S7_m_c：块是否需要与WinCC变量连接
PCS7-系统硬件功能介绍
SIAS TRANING
控制系统构成：分布式I/O ET200M
•
IM153-2指示灯的显示：
SF故障 （红灯） 灭 X X X 亮 BF总线故障 （红灯） 灭 X 闪亮 亮 灭 ACT总线运行 （黄灯） 灭 X 灭 灭 灭 ON模块状态 （绿灯） 灭 亮 亮 亮 亮
表示含义
模块没有上电。 模块上电。 模块地址设置错误，在 CPU和IM153之间没有数 据交换。 总线没有连上。 无效的总线地址；如在此 站中有一个I/O模块的SF 灯亮，则表示该模块有错 误。 正常工作状态。在冗余系 统中，则表示该站为正在 运行，另一个站处于热备 状态。
与8个I/O模块组成Profibus-DP网上的一个站。 接受24伏电压，通过背板总线向I/O模块提供 电压。 通过背板总线与I/O模块进行数据交换。 通过Profibus-DP与CPU进行数据交换。
SIAS TRANING
控制系统构成：分布式I/O ET200M
•
Profibus-DP接口模块IM153-2：
•
SIAS TRANING
控制系统构成：CPU
CPU内存分配： 1. 装载存储器：用于储存用户程序，可扩展。 2. 工作存储器：用于运行用户程序，内置。 3. 系统存储器：用于输入/输出变量，中间变量， 数据块，计时器，计数器，块堆 栈，中断堆栈及暂存变量区， 可扩展。
•
SIAS TRANING
控制系统构成：CPU
通讯模块的作用：
用于连接工业以太网（Industrial Ethernet 现场总线信 息规范）的通讯接口模块。 将CPU所有的过程数据通过工业以太网传送给所有连在 网上的操作站和工程师站。 将所有的操作站和工程师站写下数据通过工业以太网传 送给CPU 。 在首次下装后，通过通讯模块工程师站或编程器可以对 CPU进行组态。 在工程师站或编程器上通过通讯模块对CPU进行在线监 视。 在工程师站或编程器上通过通讯模块对CPU进行在线诊 断。
PCS7系统硬件功能介绍
控状背操～息必度-度B电0必-0源源0～度控 必意范熄点
意密
控状背操～息必必-度B电0度-0源源0～度控 必意范熄点
SIAS TRANING
SIAS TRANING
•
“的等能环” “熄点护范” “熄点必意范” “B源环” “B源能能环”
SIAS TRANING
护 必意
点系色
• CPU内存分配：
SIAS TRANING
CP
SIAS TRANING
10 CP
•
的展类～状能必00空
的展类～状能必00空
系rof障过us-熄系
点系色
系种点～的展类 系rof障过us-熄系
系rof障过us-熄系度
系rof障过us-熄系必
SIAS TRANING
• 点系色
点系色
SIAS TRANING
点系色
置色等-系 点系色
置色等
点系色
SIAS TRANING
点系色 点系色
点系色
点系色
背能类系
点系色
点系色
空置状背
点系色
SIAS TRANING
•
CPU CPU
CPU
Industrial Ethernet
CPU CPU
SIAS TRANING
的空度护息-必
系rof障过us-熄系 的展类
的展类 系rof障过us-熄系 点系色
SIAS TRANING
• 系rof障过us-熄系
的展类～状能必00空
第10讲 PCS7自定义功能块(技术讲解)
• 可以在编写自定义功能块时设置属性。
FB的背景数据块
• FC和FB的区别：FC块没有背景数据块；
• 背景数据块Leabharlann 变量声明中确定的数据结构一致；t
t
t
S_OFF 延时断开计时器
t
t
t
t
S:I0.0
• 检测变量下降沿 （变量地址1） POS Q
（变量地址2） M_BIT
比较指令
• 三种数据类型
– CMP?I 整数比较 – CMP?D 长整数比较 – CMP?R 实数比较
• 六种比较条件
– == IN1等于IN2 – <> IN1不等于IN2 – > IN1大于IN2 – < IN1小于IN2 – >= IN1大于等于IN2 – <= IN1小于等于IN2
程序体
• FB和FC块的程序可以采用多种编程语言编写； • LAD、FBD：适于编写较简单的功能，程序
直观易懂； • STL：适于编写贴近内核的程序，功能强大，
但程序晦涩难懂； • SCL：适于编写复杂的运算功能，功能强大，
接近高级语言，程序易懂。
LAD 编程语言
• 位逻辑指令 • 比较指令 • MOVE 与数据转换指令 • 整数运算指令 • 浮点数运算指令 • 字逻辑运算指令 • 计数器指令 • 定时器指令
MOVE 指令
• 可实现简单的数据转换功能 • IN：I，Q，M，D，常数 • OUT：I，Q，M，D
2019/9/18
PCS7功能块详细说明
PCS7Standard library常见块管脚说明驱动块：1.CH_AIMODE:系统生成，表示信号/通道类型。
用户不修改。
VALVE：连接输入通道地址VHRANGE：量程上限VLRANGE：量程下限SIM_ON：等于1时激活仿真功能SIM_V：仿真值SUBS_ON：等于1时激活“当通道故障时输出等于替代值“功能SUBS_V：输出的替代值（模拟量）QBAD：通道的诊断。
等于1表示通道故障V：输出值QUALITY：过程值的质量代码2．CH_AOMODE:系统生成，表示信号/通道类型。
用户不修改。
U：输入值UHRANGE：量程上限ULRANGE：量程下限VALUE：输出通道地址QUALITY：过程值的质量代码3．CH_DIMODE:系统生成，表示信号/通道类型。
用户不修改。
VALVE：连接输入通道地址SIM_ON：等于1时激活仿真功能SIM_V：仿真值SUBS_ON：等于1时激活“当通道故障时输出等于替代值“功能SUBS_V：输出的替代值（模拟量）QBAD：通道的诊断。
等于1表示通道故障Q：输出值QUALITY：过程值的质量代码4．CH_DOMODE:系统生成，表示信号/通道类型。
用户不修改。
I：输入值VALUE：输出通道地址QUALITY：过程值的质量代码SIM_ON：等于1时激活仿真功能SIM_V：仿真值QBAD：通道的诊断。
等于1表示通道故障VALUE：输出通道的地址QUALITY：过程值的质量代码控制块：1．模拟量监视MEAS_MONCSF：控制系统故障。
连接通道的QBAD引脚U：过程值输入（PV）QC_U：过程值的质量代码U_AH：报警高高限U_WH：报警高限U_WL：报警低限U_AL：报警低低限HYS：偏差QH_ALM：高高报警输出（红色报警）QL_ALM：低低报警输出（红色报警）QH_WRN：高报警输出（黄色报警）QL_WRN：低报警输出（黄色报警）2．数字量监视：DIG_MONI：过程值QC_I：过程值的质量代码CSF：控制系统故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCS7Standard library常见块管脚说明驱动块：
1.CH_AI
MODE:系统生成，表示信号/通道类型。
用户不修改。
VALVE：连接输入通道地址
VHRANGE：量程上限
VLRANGE：量程下限
SIM_ON：等于1时激活仿真功能
SIM_V：仿真值
SUBS_ON：等于1时激活“当通道故障时输出等于替代值“功能
SUBS_V：输出的替代值（模拟量）
QBAD：通道的诊断。
等于1表示通道故障
V：输出值
QUALITY：过程值的质量代码
2．CH_AO
MODE:系统生成，表示信号/通道类型。
用户不修改。
U：输入值
UHRANGE：量程上限
ULRANGE：量程下限
VALUE：输出通道地址
QUALITY：过程值的质量代码
3．CH_DI
MODE:系统生成，表示信号/通道类型。
用户不修改。
VALVE：连接输入通道地址
SIM_ON：等于1时激活仿真功能
SIM_V：仿真值
SUBS_ON：等于1时激活“当通道故障时输出等于替代值“功能SUBS_V：输出的替代值（模拟量）
QBAD：通道的诊断。
等于1表示通道故障
Q：输出值
QUALITY：过程值的质量代码
4．CH_DO
MODE:系统生成，表示信号/通道类型。
用户不修改。
I：输入值
VALUE：输出通道地址
QUALITY：过程值的质量代码
SIM_ON：等于1时激活仿真功能
SIM_V：仿真值
QBAD：通道的诊断。
等于1表示通道故障VALUE：输出通道的地址
QUALITY：过程值的质量代码
控制块：
1．模拟量监视MEAS_MON
CSF：控制系统故障。
连接通道的QBAD引脚U：过程值输入（PV）
QC_U：过程值的质量代码
U_AH：报警高高限
U_WH：报警高限
U_WL：报警低限
U_AL：报警低低限
HYS：偏差
QH_ALM：高高报警输出（红色报警）
QL_ALM：低低报警输出（红色报警）
QH_WRN：高报警输出（黄色报警）
QL_WRN：低报警输出（黄色报警）
2．数字量监视：DIG_MON
I：过程值
QC_I：过程值的质量代码
CSF：控制系统故障。
连接QBAD
MSG_CLAS：报警级别，范围从1-8。
选择八条报警信息中的那一条作为报警输出。
Q：过程值输出。
Q=I
3．PID:CTRL_PID
GAIN：比例
TN：积分时间常数
TV：微分时间常数
PV_IN过程值
QC_PV_IN：过程值的质量代码
CSF：控制系统故障
SP_TRK_ON：设定值跟踪过程值
SP_EXT：外部输入/程序输入的设定值
SPEXTHLM：外给定SP的高限
SPEXTLLM：外给定SP的低限
LIOP_INT_SEL：决定是程序还是操作员具有选择内给定/外给定的权限SPEXON_L：程序里选择SP内给定/外给定的开关
SPEXTSEL_OP：操作员选择SP内给定/外给定的开关
SP_OP：操作员输入的设定值
LIOP_MAN_SEL：决定是程序还是操作员具有选择手动/自动的权限AUT_L：程序里选择手动/自动的开关
AUT_ON_OP：操作员选择手动/自动的开关
LMN_SEL：=1激活PID输出的外部跟踪值
LMN_TRK：PID输出的外部跟踪值
LMNR_IN：PID输出的反馈
QC_LMN_IN：输出反馈的质量代码
QSPEXTON：SP内给定/外给定的状态
QMAN_AUT：手动/自动的状态
LMN：PID调节输出
QC_LMN：调节输出的质量代码
ER：偏差SP-PV
SP：实际设定值
4．阀门：VALVE
FB_OPEN：开反馈
QC_FB_OP：开反馈的质量代码
FB_CLOSE：关反馈
QC_FB_CL：关反馈的质量代码
CSF：控制系统故障
LIOP_SEL：决定程序还是操作员来选择手动／自动的开关AUT_L：程序选择手动／自动
AUT_ON_OP：操作员选择手动／自动
MONITOR：激活监视反馈功能
TIM_MON:监视时间
MAN_ON：手动状态下的开停开关
AUTO_OC：自动状态下的开停开关
SS_POS：故障安全位置１=故障开；０＝故障关
V_LOCK:１＝阀门到故障安全位置
VL_OPEN：１＝阀门开
VL_CLOSE：１＝阀门关
优先级：V_LOCK>VL_CLOSE>VL_OPEN
QMON_ERR：阀门监视故障输出
QOPENED：阀门开状态
QCLOSED：阀门关状态
QCONTROL：控制输出（连接DO）
QMAN_AUT：阀门手自动状态
5．马达：MOTOR
FB_ON：开反馈
QC_FB_ON：开反馈的质量代码
CSF：控制系统故障
LIOP_SEL：决定程序还是操作员来选择手动／自动的开关AUT_L：程序选择手动／自动
AUT_ON_OP：操作员选择手动／自动
MAN_ON：手动状态下的开停开关
AUT_ON：自动状态下的开停开关
MONITOR：激活监视反馈功能
TIM_MON:监视时间
LOCK：联锁关马达（界别最高）
LOCK_ON：联锁开马达
QMON_ERR：马达监视故障输出
QRUN：马达正在运行
QSTOP：马达停止状态
QSTART：控制输出（连接DO）
QMAN_AUT：马达手自动状态。
