PCB过孔的寄生电容和电感

PCB过孔‎的寄生电容‎和电感的计‎算和使用一、PCB过孔‎的寄生电容‎和电感的计‎算PCB过孔‎本身存在着‎寄生电容，假如PCB‎过孔在铺地‎层上的阻焊‎区直径为D‎2,PCB 过孔‎焊盘的直径‎为D1,PCB板的‎厚度为T,基板材介电‎常数为ε,则PCB过‎孔的寄生电‎容数值近似‎于：C=1.41εTD‎1/(D2-D1)PCB过孔‎的寄生电容‎会给电路造‎成的主要影‎响是延长了‎信号的上升‎时间，降低了电路‎的速度尤其‎在高频电路‎中影响更为‎严重。

举例，对于一块厚‎度为50M‎i l的PC‎B，如果使用的‎P CB过孔‎焊盘直径为‎20Mil‎（钻孔直径为‎10Mil‎s），阻焊区直径‎为40Mi‎l,则我们可以‎通过上面的‎公式近似算‎出PCB过‎孔的寄生电‎容大致是：C=1.41x4.4x0.050x0‎.020/(0.040-0.020)=0.31pF这部分电容‎引起的上升‎时间变化量‎大致为：T10-90=2.2C(Z0/2)=2.2x0.31x(50/2)=17.05ps从这些数值‎可以看出，尽管单个P‎C B过孔的‎寄生电容引‎起的上升延‎变缓的效用‎不是很明显‎，但是如果走‎线中多次使‎用PCB过‎孔进行层间‎的切换，就会用到多‎个PCB过‎孔，设计时就要‎慎重考虑。

实际设计中‎可以通过增‎大PCB过‎孔和铺铜区‎的距离（Anti-pad）或者减小焊‎盘的直径来‎减小寄生电‎容。

PCB过孔‎存在寄生电‎容的同时也‎存在着寄生‎电感，在高速数字‎电路的设计‎中，PCB 过孔‎的寄生电感‎带来的危害‎往往大于寄‎生电容的影‎响。

它的寄生串‎联电感会削‎弱旁路电容‎的贡献，减弱整个电‎源系统的滤‎波效用。

我们可以用‎下面的经验‎公式来简单‎地计算一个‎P CB过孔‎近似的寄生‎电感：L=5.08h[ln(4h/d)+1]其中L指P‎C B过孔的‎电感，h是PCB‎过孔的长度‎，d是中心钻‎孔的直径。

过孔的寄生电容和电感--B

過孔的寄生電容和電感admin @ 2014-03-26 , reply:0 Tags:一、過孔的寄生電容和電感過孔本身存在著寄生的雜散電容，如果已知過孔在鋪地層上的阻焊區直徑為D2,過孔焊盤的直徑為D1,PCB板的厚度為T,板基材介電常數為ε則過孔的寄生電容大小近似於：C=1.41ε過孔的寄生電容會給電路造成的主要影響是延長了信號的上升時間，降低了電路的速度。

舉例來說，對於一塊厚度為50Mil的PCB板，如果使用的過孔焊盤直徑為20Mil（鑽孔直徑為10Mils），阻焊區直徑為40Mil,則我們可以通過上面的公式近似算出過孔的寄生電容大致是：C=1.41x4.4x0.050x0.020/(0.040-0.020)=0.31pF這部分電容引起的上升時間變化量大致為：T10-90=2.2C(Z0/2)=2.2x0.31x(50/2)=17.05ps從這些數值可以看出，儘管單個過孔的寄生電容引起的上升延變緩的效用不是很明顯，但是如果走線中多次使用過孔進行層間的切換，就會用到多個過孔，設計時就要慎重考慮。

實際設計中可以通過增大過孔和鋪銅區的距離（Anti-pad）或者減小焊盤的直徑來減小寄生電容。

過孔存在寄生電容的同時也存在著寄生電感，在高速數字電路的設計中，過孔的寄生電感帶來的危用。

我們可以用下面的經驗公式來簡單地計算一個過孔近似的寄生電感：L=5.08h[ln(4h/d)+1]其中L指過孔的電感，h是過孔的長度，d是中心鑽孔的直徑。

從式中可以看出，過孔的直徑對電感L=5.08x0.050[ln(4x0.050/0.010)+1]=1.015nH如果信號的上升時間是1ns，那麼其等效阻抗大小為：XL=πL/T10-90=3.19Ω電流的通過已經不能夠被忽略，特別要注意，旁路電容在連接電源層和地層的時候需要通過兩個過孔，這樣過孔的寄生電感就會成倍增加。

二、如何使用過孔通過上面對過孔寄生特性的分析，我們可以看到，在高速PCB設計中，看似簡單的過孔往往也會給電路的設計帶來很大的負面效應。

寄生电容和寄生电感

面。
对于地的层数要考虑： • 元件面下面（第2层或倒数第2层）有相对完整的地平面。 • 高频、高速、时钟等关键信号有一相邻地平面。 • 关键电源应与其对应地平面相邻。从屏蔽的角度考虑，地平面一般均作了接地处理，并作为基准电平参考点，其屏蔽效果远远优于电源平面。因此，在选择参考平面时，应优选地平面。
例２
图１
如图1所示，我们采用上述分割方法，而且信号线跨越了两个地之间的间隙，在这种情况下当把分割地在电源处连接在一起时，将形成一个非常大的电流环路。流经大环路的高频电流会产生辐射和很高的地电感，如果流过大环路的是低电平模拟电流，该电流很容易受到外部信干扰。另外，模拟地和数字地通过一根长导线连接在一起会构成偶极天线。
图２
方法一：如果必须对地线层进行分割，而且必须通过分割之间的间隙布线，可以先在被分割的地之间进行单点连接，形成两个地之间的连接桥，然后通过该连接桥布线。这样，在每一个信号线的下方都能够提供一个直接的电流回流路径，从而使形成的环路面积很小。如图２所示。
方法二：采用光隔离器件或变压器也能实现信号跨越分割间隙。对于前者，跨越分割间隙的是光信号；对于后者，跨越分割间隙的是磁场。
点接地法。
（２）尽量加粗接地线
若接地线很细，接地电位则随电流的变化而变化，致使电子设备的定时信号电平不稳，抗噪声性能变坏。因此应将接地线尽量加粗，使它能通过三倍于印制电路板的允许电流。如有可能，接地线的宽度应大于3mm。（一般情况下，地线宽度＞电源线宽度＞信号线宽度）（３）地线与电源线应配合布置，彼此尽量靠近和平行
４．去耦或旁路电容配置
在电路板上加旁路或去耦电容，以及这些电容在板上的位置，对于数字和模拟设计来说都属于常识。（作用不同，但用法一致。）其配置规则如下：（１）电源输入端跨接一个10～100uF的电解电容器，如果印制电路板的位置允许，采用100uF以上的电解电容器的抗干扰效果会更好。（２）为每个集成电路芯片配置一个0.01uF的陶瓷电容器。如遇到印制电路板空间小而装不下时，可每4～10个芯片配置一个1～10uF钽电解电容器。

寄生电容电感电阻-概述说明以及解释

寄生电容电感电阻-概述说明以及解释1.引言1.1 概述寄生电容、电感和电阻是电路中常见的元件，它们在电子设备和电路中起着重要的作用。

在实际的电路设计和应用中，我们经常会遇到这些寄生元件的存在，它们虽然不是设计时的主要元件，但却会对电路的性能和稳定性产生一定的影响。

寄生电容指的是电容器的容量存在于电路中的其他不相关元件之间，如电路板中的导线之间或电路元件之间的绝缘介质。

这些寄生电容会对电路的频率特性、干扰抗性以及能耗等方面产生影响。

而寄生电感则是指电阻线圈的电感性质存在于电路中的其他元件之间，如电路导线本身或电路中的线圈元件。

寄生电感会对电路的频率响应、电磁干扰以及传输效率等方面产生影响。

寄生电阻则是指电路中电路元件或导线的电阻特性对电路性能产生的影响。

这些寄生元件的存在使得实际电路的性能与理论设计存在一定的差别。

因此，在电路设计中，为了更准确地预测电路的行为和性能，必须考虑和计算这些寄生元件的影响。

在实际应用中，我们需要通过一系列的测试和测量来确定电路中这些寄生元件的值，并将其纳入到电路设计和分析中。

本文将着重介绍寄生电容、电感和电阻的概念，探讨它们的影响因素和作用机制，并分析其在实际应用中的应用场景和未来的发展展望。

通过深入理解和认识这些寄生元件，我们能够更好地设计和优化电子电路，提高电路的性能和可靠性。

1.2文章结构文章结构部分的内容可以包括以下几点：文章结构部分应该明确说明本文的章节组成和内容安排。

本文将围绕寄生电容、寄生电感和寄生电阻展开详细介绍和分析。

第一大纲部分介绍文章的引言部分，包括概述、文章结构和目的。

第二正文部分将分为三个小节：2.1 寄生电容的概念，2.2 寄生电感的概念，2.3 寄生电阻的概念。

在这些小节中，将详细介绍每个概念的定义、原理和特点，并探讨它们在电路中的作用和影响。

第三结论部分将总结影响因素，并分析寄生电容、寄生电感和寄生电阻在不同应用场景下的具体应用和局限性。

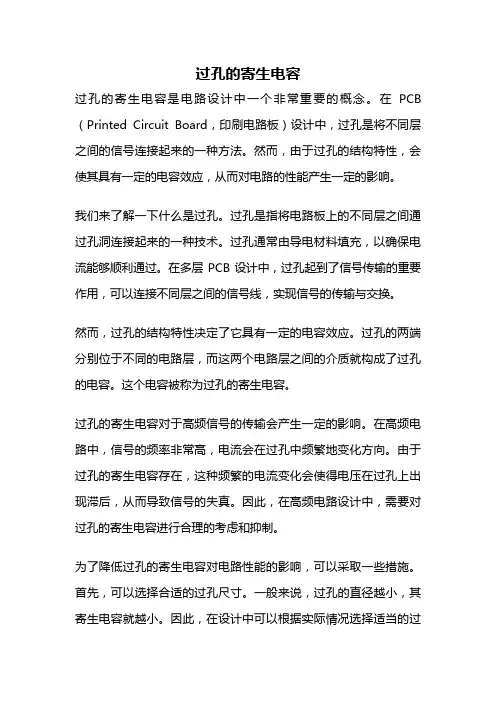

过孔的寄生电容
