现代电气控制技术试题
《现代电气控制技术》期末复习资料
《现代电⽓控制技术》期末复习资料第1章常⽤低压电器【填空题】1.电器⼀般具有两个基本组成部分：感测部分（电磁机构）和执⾏部分（触头）。
2.电弧熄灭⽅法：降低电场强度和电弧温度。
3.接触器：⽤来频繁接通和切断电动机或其它负载主电路的⼀种⾃动切换电器。
具有远距离操作功能和失（⽋）压保护功能；但没有低压断路器所具有的过载和短路保护功能。
4.接触器按其主触头通过的电流种类，分为直流接触器和交流接触器。
5.接触器符号：6.继电器：是⼀种根据特定形式的输⼊信号⽽动作的⾃动控制电器。
由承受机构、中间机构和执⾏机构三部分构成。
7.继电器返回系数，是继电器重要参数，吸合时间和释放时间。
8.继电器的主要特点是具有跳跃式的输⼊-输出特性。
9.继电器符号：10.中间继电器：⽤来放⼤信号，增加控制电路中控制信号的数量，以及作为信号传递、连锁、转换及隔离⽤。
11.中间继电器符号：12.时间继电器：在敏感元件获得信号后，执⾏元件要延迟⼀段时间才动作的电器。
13.时间继电器符号：通电延时（b,d,e），断电延时（c,f,g）14.速度继电器也称反接制动继电器，⽤在异步电动机的反接制动控制。
15.速度继电器符号：16.热继电器：利⽤电流的热效应原理来⼯作的保护电器，⽤作三相异步电动机的过载保护。
（双⾦属⽚）17.热继电器符号：18.⾏程开关：⼜称限位开关，根据⽣产机械运动的⾏程位置发出命令以控制其运动⽅向或⾏程长短的⼩电流开关电器。
19.⾏程开关触点符号：20.低压熔断器：利⽤熔体的熔化作⽤⽽切断电路的、最初级的保护电器，适⽤于交流低压配电系统或直流系统，作为线路的过负载及系统的短路保护⽤。
21.低压断路器：按结构形式分为万能式和塑料外壳式两类。
⽤于电路过载、短路和失压保护。
【简答题】1.12 时间继电器和中间继电器在电路中各起什么作⽤？时间继电器：分为通电延时：接收输⼊信号延时⼀定的时间，输出信号才发⽣变化，当输⼊信号消失时，输出瞬时复原；断电延时：接收输⼊信号时，瞬时产⽣相应的输出信号，当信号消失后，延迟⼀点过时间，输出复原。

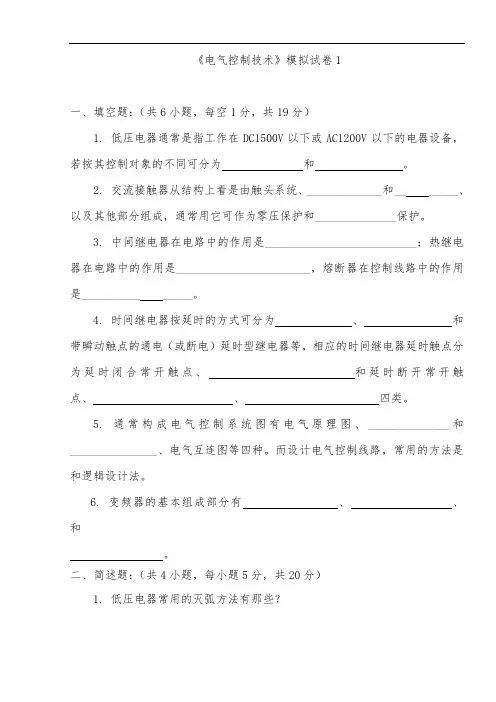

电气控制技术模拟试卷(附答案).
《电气控制技术》模拟试卷1一、填空题：（共6小题，每空1分，共19分）1. 低压电器通常是指工作在DC1500V以下或AC1200V以下的电器设备，若按其控制对象的不同可分为和。
2. 交流接触器从结构上看是由触头系统、_____________和__ _____、以及其他部分组成，通常用它可作为零压保护和______________保护。
3. 中间继电器在电路中的作用是__________________________；热继电器在电路中的作用是_______________________，熔断器在控制线路中的作用是__________ _____。
4. 时间继电器按延时的方式可分为、和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器延时触点分为延时闭合常开触点、和延时断开常开触点、、四类。
5. 通常构成电气控制系统图有电气原理图、______________和_______________、电气互连图等四种。
而设计电气控制线路，常用的方法是和逻辑设计法。
6. 变频器的基本组成部分有、、和。
二、简述题：（共4小题，每小题5分，共20分）1. 低压电器常用的灭弧方法有那些？2. 两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V 电路上?为什么？3. 叙述“自锁”、“互锁”电路的定义。
4. 机床设备控制电路常用哪些的保护措施？三、（满分13分）试分析图1所示普通车床CA6140控制线路的工作原理，请分别从主电路、控制电路、辅助电路阐述。
图1四、（满分13分）分析图2所示继电接触式控制线路实现对三相异步电动机的点动、长动控制的错误之处，标出错误位置，并改正之。
（要求控制线路均要有短路、过载保护。
）L1L2L3FRKMQSKA图2五、（满分15分）试用经验设计法设计某机床的工作台自动往返的控制线路。
要求画出主电路、控制电路的原理图。
六、（满分20分）试设计两台三相异步电动机的顺序起停的控制线路。

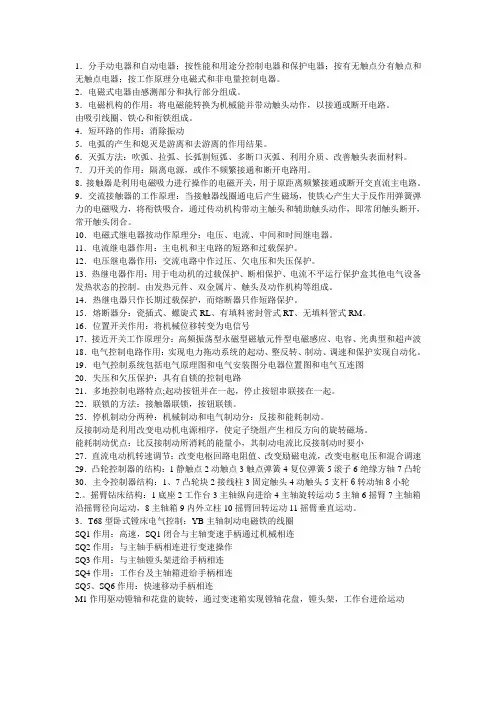

历年现代电气控制基础常考题
1．分手动电器和自动电器；按性能和用途分控制电器和保护电器；按有无触点分有触点和无触点电器；按工作原理分电磁式和非电量控制电器。
2．电磁式电器由感测部分和执行部分组成。
3．电磁机构的作用：将电磁能转换为机械能并带动触头动作，以接通或断开电路。
由吸引线圈、铁心和衔铁组成。
4．短环路的作用：消除振动5．电弧的产生和熄灭是游离和去游离的作用结果。
6．灭弧方法：吹弧、拉弧、长弧割短弧、多断口灭弧、利用介质、改善触头表面材料。
7．刀开关的作用：隔离电源，或作不频繁接通和断开电路用。
8．接触器是利用电磁吸力进行操作的电磁开关，用于原距离频繁接通或断开交直流主电路。
9．交流接触器的工作原理：当接触器线圈通电后产生磁场，使铁心产生大于反作用弹簧弹力的电磁吸力，将衔铁吸合，通过传动机构带动主触头和辅助触头动作，即常闭触头断开，常开触头闭合。
10．电磁式继电器按动作原理分：电压、电流、中间和时间继电器。
11．电流继电器作用：主电机和主电路的短路和过载保护。
12．电压继电器作用：交流电路中作过压、欠电压和失压保护。
13．热继电器作用：用于电动机的过载保护、断相保护、电流不平运行保护盒其他电气设备发热状态的控制。
由发热元件、双金属片、触头及动作机构等组成。
14．热继电器只作长期过载保护，而熔断器只作短路保护。
15．熔断器分：瓷插式、螺旋式RL、有填料密封管式RT、无填料管式RM。
16．位置开关作用：将机械位移转变为电信号17．接近开关工作原理分：高频振荡型永磁型磁敏元件型电磁感应、电容、光典型和超声波18．电气控制电路作用：实现电力拖动系统的起动、整反转、制动、调速和保护实现自动化。
19．电气控制系统包括电气原理图和电气安装图分电器位置图和电气互连图20．失压和欠压保护：具有自锁的控制电路21．多地控制电路特点;起动按钮并在一起，停止按钮串联接在一起。
22．联锁的方法：接触器联锁，按钮联锁。
25．停机制动分两种：机械制动和电气制动分：反接和能耗制动。
电气控制技术练习题库(含参考答案)
电气控制技术练习题库（含参考答案）一、单选题（共87题，每题1分，共87分）1.三相绕线型异步电动机起动时，通过转子绕组串电阻，可以（）。
A、降低起动转矩B、增大起动电流C、增大起动电压D、增大起动转矩正确答案：D2.电动机正反转运行中的两个接触器必须实现相互间（）。
A、互锁B、自锁C、禁止D、记忆正确答案：A3.三相异步电动机定子绕组的星形连接表示是（）。
A、DB、ΔC、YD、y正确答案：C4.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A5.我国异步电动机的额定频率一般为（）。
A、不确定B、100HzC、50HzD、60Hz正确答案：C6.二次绕组的额定电压为（）A、电源电压B、负载电压C、空载电压D、都不是正确答案：C7.接触器互锁触头是一对（）。
A、辅助常开触头B、辅助常闭触头正确答案：B8.在三相异步电动机的反接制动中，防止电动机反向起动的措施是（）。
A、在电动机的定子回路中串制动电阻。
B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：C9.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电流。
B、改变三相交流电源的频率。
C、改变三相交流电源的相序。
D、改变三相交流电源的电压正确答案：C10.使用电压互感器时，其二次侧不允许（）A、通路B、开路（断路）C、短路D、不确定正确答案：C11.型号为Y200L一8的三相异步电动机磁极对数是（）。
A、10B、4C、2D、8正确答案：B12.变压器的一次绕组与（）连接A、负载B、电源C、不确定D、电动机正确答案：B13.停止按钮应优先选用（）A、黑色B、黄色C、绿色D、红色正确答案：D14.电路中实现过载保护的电器是（）A、熔断器C、热继电器D、以上都不是正确答案：C15.变压器一次、二次绕组的电压与其匝数的关系是（）A、不确定B、成正比C、无关D、成反比正确答案：B16.变压器的效率是指变压器的输出功率与（）之比A、总功率B、机械功率C、电磁功率D、输入功率正确答案：D17.三相异步电动机的额定电压是指定子绕组的（）。
现代电气控制作业
f(k ) 6f(k 1) 10f(k 2) 0
已知 f(1) 1,f(2) 3
33. 试求下列系统的脉
34. 已知闭环系统的特征方程，试判断系统的稳 定性，并指出不稳定的极点数
45z3 117z 2 119z 39 0
6. 有两块直流毫安表，它们的准确度等级和量 限分别为 1.0级，0～250mA；2.5级，0～75mA 现要测量50mA的直流电流，为了减小测量误差， 应选那块表好？为什么？
7.在正常工作条件下测量时，假设I2＝I－I1。巳
知I＝4A，＝1.0%；I1＝1A，1＝1.0%。求：
（1）I2（间接测量结果）的最大相对误差；
35. 已知单位反馈系统开环脉冲传递函数，试 判断闭环系统的稳定性
Wk(z)
0.368z 0.264 z 2 1.368z 0.368
36. 已知闭环系统的特征方程，试用朱利稳定 性判据判断系统是否稳定
z3 2.3z 2 1.7z 0.3 0
37. 已知连续控制系统的模拟控制器传递函数为
D(s)
1
s 2 0.2s 1
，采样周期T=1s，分别采用前向
差分和后向差分法求出数字控制器传递函数 D(z)
及差分形式的控制算法。
38. 设连续控制器为
D(s)
s2
s 1 1.4s
（2）若I1改为3.5A，1不变，再求I2的最大相对
误差； （3）由（1）、（2）的结果能得出怎样的带规 律性的结论？
在正常工作条件下测量时，假设I2＝I－I1。巳知I＝4A，＝1.0%；I1＝ 1A，1＝1.0%。求：
（1）I2（间接测量结果）的最大相对误差；
（2）若I1改为3.5A，1不变，再求I2的最大相对误差；
现代电气控制及PLC应用技术习题2王永华
现代电气控制及PLC应用技术习题2王永华现代电气控制及PLC应用技术习题（第2版）编著：王永华第1章、《电器控制系统常用器件》思考题与练习题1.01、电磁式电器主要由哪几部分组成?各部分的作用是什么?答：电磁式的低压电器。
就其结构而言，大都由三个主要部分组成，即触头、灭弧装置和电磁机构。
触头：触头是一切有触点电器的执行部件。
电器通过触头的动作来接通或断开被控制电路。
触头通常由动、静触点组合而成。
灭弧装置：保护触头系统，降低损伤，提高分断能力，保证电器工作安全可靠。
电磁机构：电磁机构是电磁式低压电器的感测部件，它的作用是将电磁能量转换成机械能量，带动触头动作使之闭合或断开，从而实现电路的接通或分断。
1.02、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系?答：电磁机构的工作原理常用吸力特性和反力特性来表征。
吸力特性：电磁机构使衔铁吸合的力与气隙长度的关系曲线称做吸力特性;反力特性：电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称做反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
但也不能过大，否则衔铁吸合时运动速度过大，会产生很大的冲击力，使衔铁与铁芯柱端面造成严重的机械磨损。
此外，过大的冲击力有可能使触点产生弹跳现象，导致触点的熔焊或磨损，降低触点的使用寿命。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近，如图1-8所示。
1、直流电磁机构吸力特性；2、交流电磁机构吸力特性；3、反力特性；4、剩磁吸力特性1-8吸力特性和反力特性对于直流电磁机构，当切断激磁电流以释放衔铁时，其反力特性必须大于剩磁吸力，才1能保证衔铁可靠释放。
1.03、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么? 答：短路环的作用是把铁芯中的磁通分为两部分，即不穿过短路环的Φ1和穿过短路环的Φ2，Φ2为原磁通与短路环中感生电流产生的磁通的叠加，且相位上也滞后Φ1，电磁机构的吸力F为它们产生的吸力F1、F2的合力。
电气控制试题及答案
电气控制试题及答案一、单项选择题（每题2分，共10分）1. 在电气控制系统中，通常使用什么类型的继电器来实现过载保护？A. 时间继电器B. 电压继电器C. 热继电器D. 电流继电器答案：C2. 交流接触器的线圈通电后，触点会发生什么变化？A. 触点断开B. 触点闭合C. 触点保持不变D. 触点闪烁答案：B3. 电气控制电路中，熔断器的作用是什么？A. 保护电路过载B. 保护电路短路C. 保护电路过压D. 保护电路欠压答案：B4. 以下哪个元件不是电气控制电路中常用的开关元件？A. 按钮B. 接触器C. 继电器D. 电阻答案：D5. 电气控制系统中，三相异步电动机的启动方式通常有哪几种？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电气控制系统中，下列哪些元件可以用于实现时间控制？A. 时间继电器B. 热继电器C. 按钮D. 接触器答案：A2. 电气控制系统中，下列哪些元件可以用于实现过载保护？A. 热继电器B. 熔断器C. 电流继电器D. 电压继电器答案：A, B3. 在电气控制系统中，下列哪些元件可以用于实现短路保护？A. 熔断器B. 热继电器C. 电流继电器D. 电压继电器答案：A, C4. 电气控制系统中，下列哪些元件可以用于实现过压保护？A. 过压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B5. 在电气控制系统中，下列哪些元件可以用于实现欠压保护？A. 欠压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B三、判断题（每题2分，共10分）1. 电气控制系统中，按钮通常用于实现紧急停止功能。
（正确）2. 热继电器在电动机启动时立即动作，以防止电动机启动电流过大。
（错误）3. 熔断器在电路中主要起到过载保护作用。
（错误）4. 交流接触器的线圈断电后，触点会自动断开。
（正确）5. 电气控制系统中，三相异步电动机的星-三角启动方式可以减少启动电流。
电气控制技术练习题及答案
⒈电力拖动控制系统主要由 原动机 和 自动控制部分 组成。
⒉电气控制系统图包括 电气控制原理图 、 电气设备安装图 、 电气设备接线图 等。
⒊将额定电压直接加到电动机的定子绕组上，使电动机起动运转，称为 直接 起动或 全压 起动。
⒋机床设备中停车制动的控制方式主要有 反接制动 和 能耗制动 。
⒏PLC 的程序一般表示方式有 梯形图 、 语句表 、 逻辑功能图 、 和 逻辑代数式 四种。
⒐利用KEEP 指令编程时．必须按照先 置位 ，再 复位 最后是 锁存指令 的顺序进行。
⒈绘制电气原理图时，主回路一般用 粗线 绘制在图面的 左 侧，而控制电路用 细线 绘制在图 右侧，所有电路元件的图形符号均按电器 常 态绘制。
⒉阻转矩作用方向始终与运动方向 相反 ,是起 阻碍 运动的作用转矩。
⒊电动机一般采用热继电器实现 过载 保护，热继电器的常闭触点应接在 控制回路 。
⒋实现多地点控制一台电动机起动、停机时，应把起动按钮 并联 连接，停机按钮应 串联 连接。
⒌要在一定的距离内实现自动往复不断循环工作，应采用 行程开关 来控制电动机的正、反转。
⒍C 系列P 型PLC 共有 16 个SMR 。
⒎在同一程序段中，最多允许使用 48 个DIFU 和DIFD 指令。
⒏输出继电器（OR ）通过一对 动合 触点将PLC 的控制信号传递给负载。
⒐C 系列P 型PLC 按功能可分为基本型、 扩展I/O 单元扩展型 和专用型单元。
⒑C 系列P 型机的定时器属于 递减计数 类型的定时器。
⒒输入继电器与PLC 的 输入设备 相连，它只能由 外部设备 信号来驱动，不能被程序指令来驱动，只有输出继电器才具有 驱动负载抗干扰 能力。
⒈机械特性硬度是指表示了 电动机的转速随转矩变化之间的关系 。
⒉使三相交流异步电动机实现正、反转换向，可采取 改变三相电源的相序 的方法。
⒊丫一△降压起动的电动机在正常运行时，电动机定子绕组是连接 成三角形 的。
现代电气控制及PLC应用技术_试卷和答案
＊＊大学试卷密封线共11 页第 3 页＊＊大学试卷密封线共11 页第 4 页*＊大学试卷密封线共11 页第 5 页*＊大学试卷密封线共11 页第 6 页＊＊大学试卷密封线共11 页第7 页＊＊大学试卷密封线共11 页第8 页*＊大学试卷密封线共11 页第9 页＊＊大学试卷密封线共11 页第10 页＊*大学试卷密封线共11 页第11 页1、电磁接触器主要由哪几部分组成？简述电磁接触器的工作原理。
电磁接触器一般由电磁机构、触点、灭弧装置、释放弹簧机构、支架与底座等几部分组成.接触器根据电磁原理工作：当电磁线圈通电后,线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触点动作,使常闭触点断开,常开触点闭合,两者是联动的。
当线圈断电时，电磁力消失,衔铁在释放弹簧的作用下降放,使触点复原,即常开触点断开，常闭触点闭合。
2、中间继电器的作用主要有哪几个方面？(1）当电压或电流继电器触点容量不够时，可借助中间继电器来控制,用中间继电器作为执行元件,这时中间继电器被当作一级放大器用.（2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。
3、简述可编程序控制器（PLC）的定义。
（3分）可编程控制器（PLC)是一种专门为在工业环境下应用而设计的数字运算操作的电子装置.它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程.PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
4、电气原理图中所有电器元件的可动部分通常以电器处于非激励或不工作的状态和位置的形式表示,其中常见的器件状态有哪些？1) 继电器和接触器的线圈在非激励状态。
2）断路器和隔离开关在断开位置.3) 零位操作的手动控制开关在零位状态，不带零位的手动控制开关在图中规定的位置.4）机械操作开关和按钮在非工作状态或不受力状态。
电气控制技术试题及答案
电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。
2. 电气控制技术中，______可以用于实现电路的过载保护。
3. 继电器的工作原理是通过______来控制电路的通断。
4. 电气控制系统中，______是实现远程控制的重要元件。
5. 定时器在电气控制技术中，主要用于实现______控制。
6. 在电气控制技术中，______可以实现电路的短路保护。
7. 电气控制系统中，______是实现电压转换的主要元件。
8. 传感器在电气控制技术中，主要用于实现______。
9. 接触器在电气控制技术中，主要用于实现______控制。
10. 电气控制技术中，______是实现时间控制的主要元件。
电气控制技术科理论题库
电气控制技术理论试题题库一、填空题（应出100空，实出100空）1.低压电器按用途和控制对象分为（低压配电）电器和（低压控制）电器。
2.低压电器按执行机能分为（自动）电器和（非自动）电器。
3.按钮由（按钮帽）、（复位弹簧）、（桥式触点）、外壳等组成。
4.行程开关又称（限位开关），它一般由(执行元件)、(操作机构)和外壳组成。
5.行程开关按动作原理有（直动式）行程开关、（滚动式）行程开关、（微动式）行程开关。
6.断路器必须（垂直）安装，保证合闸状态时手柄（朝上）。
7.交流接触器的铁心一般用E形（硅钢片）叠压而成，一减少铁心的（磁滞）和（涡流）损耗。
8.继电器由（感测）机构、（中间）机构、（执行）机构组成。
9.控制电路一般允许通过的电流为（5）A。
10.接触器由（电磁机构）、（触点系统）、（灭弧装置）、反力装置、支架和底座等结构组成。
11.电磁机构由（激磁线圈）和（磁路）构成。
12.常用的灭弧方式有（灭弧罩）、（灭弧栅）、（磁吹式灭弧）和多断点灭弧。
13.熔断器用于（严重过载）和（短路）保护中。
14.时间继电器按照触点动作方式分为（通电延时）时间继电器和（断电延时）时间继电器。
15.继电器按输出形式分为（有触点式）继电器和（无触点式）继电器。
16.继电器按用途分为（控制用）继电器和（保护用）继电器。
17.电流继电器有（欠电流）继电器和（过电流）继电器。
18.电压继电器有（欠电压）继电器、（零电压）继电器和（过电压）继电器。
19.接触器按（主触点）所控制电路的电流种类分为交流继电器和直流继电器。
20.热继电器的由（双金属片）、（热元件）、（触点系统）部分结构构成。
21.电气控制原理图一般有（电气原理图）、（电器布置图）、（电气安装接线图）。
22.熔断器按结构型式分为（半封闭插入式）、（无填充料密封式）和（有填料密封式）熔断器。
23.熔断器主要由（熔体）、（熔断管）及（导电部分）等部件组成。
24.熔断器的保护特性具有（反时限特性）。
现代电气控制系统安装与调试 赛题
现代电气控制系统安装与调试赛题1. 引言现代电气控制系统是工业自动化领域的关键技术之一，它广泛应用于各种工业设备、机器人、交通系统等领域。
安装与调试是电气控制系统建设的重要环节，对于确保系统安全稳定运行至关重要。
本文将介绍现代电气控制系统的安装与调试过程，以及相关注意事项。
2. 安装准备在进行电气控制系统的安装与调试之前，需要进行一系列的准备工作，以确保安装与调试的顺利进行。
以下是一些常见的准备工作：2.1 设计与规划在进行安装与调试之前，需要对电气控制系统进行设计与规划。
这包括确定系统的功能需求、布置图纸、电气元件的选型与配置等。
设计与规划阶段的工作将直接影响后续的安装与调试过程，因此必须认真对待。
2.2 所需材料和设备准备在进行安装与调试之前，需要准备所需的材料和设备。
这包括电气控制元件、电缆、导线、工具等。
根据设计与规划阶段的结果，提前准备好所需材料和设备，以确保安装与调试的顺利进行。
3. 安装过程安装是电气控制系统建设的重要环节，它直接影响到系统的安全可靠性。
以下是电气控制系统安装的一般步骤：3.1 安装电缆和导线首先，需要按照设计图纸的要求进行电缆和导线的敷设。
这包括选择合适的电缆和导线规格、连接插头，按照正确的方式布置和固定。
3.2 安装电气控制元件安装电气控制元件是电气控制系统安装的关键步骤之一。
根据设计与规划阶段确定的布置图纸，将电气控制元件安装到相应的位置。
在安装过程中，需要注意正确的连接方式和固定方式，确保元件的安全可靠。
3.3 接地和绝缘在安装过程中，需要进行接地和绝缘的处理。
接地是保证电气系统安全运行的重要环节，需要按照规定的方式进行接地连接。
绝缘是保证电气系统运行的稳定性和安全性的关键技术，需要进行正确的绝缘处理。
4. 调试过程安装完成后，需要进行电气控制系统的调试工作。
调试是确保系统正常运行的重要环节，一般包括以下步骤：4.1 检查接线和连接首先，需要仔细检查电气控制系统的接线和连接是否正确。
大学_电气控制技术试题及答案-《电气控制技术》期末复习试题及答案_1
电气控制技术试题及答案-《电气控制技术》期末复习试题及答案电气控制技术试题及答案(一)1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器。
5、电气原理图:电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁:“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护: 为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护: 在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
12、减压起动:电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路:辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。
18、交流继电器：吸引线圈电流为交流的继电器。
21、触头:触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。
22、电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
23、电弧实际上是触头间气体在强电场作用下产生的放电现象24、接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器26、点动电路:按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转;松开按钮，线圈断电释放，主触头断开，电动机断电停转，27、电气控制系统是由电气控制元器件按一定要求连接而成29、电器元件布置图是用来表明电气原理中各元器件的实际安装位置的图30、电气安装接线图是电气原理图的具体实现形式，它是用规定的图形符号按电器元件的实际位置和实际接线来绘制的二、判断：(每题2分)1、开关电器在所有电路都可直接接负载。
电气控制试题及答案
电气控制试题及答案一、选择题（每题2分，共40分）1. 下列元器件中具有放大作用的是：A. 二极管B. 电阻C. 三极管D. 电容2. 以下哪个不是直流电机的类型：A. 刷线电机B. 无刷电机C. 步进电机D. 同步电机3. 以下哪个不是电气控制中常用的中间继电器类型：A. 热继电器B. 时序继电器C. 接触继电器D. 磁力继电器4. 电气控制系统中的PLC是指：A. 电子计算机B. 可编程逻辑控制器C. 电子开关D. 总线控制器5. 以下哪个不是常见的电气控制回路：A. 开关回路B. 定时回路C. 变频回路D. 保护回路二、填空题（每题4分，共40分）1. 在电气控制系统中，将输入信号转换为数字信号的元器件是。
2. 电机启动时，常用的起动方式有和两种。
3. 开关电源的直流输出电压通常为 V。
4. 三相交流电机的电源电压通常为 V。
5. 在电气控制系统中，控制电路与动力电路之间的连接通常使用进行。
三、简答题（共20分）1. 请简要解释什么是电气控制系统。
电气控制系统是指通过电气设备和元器件来实现对各种设备、机械或工艺过程进行控制的系统。
它通过传感器感知输入信号，并经过逻辑控制和信号处理后，输出控制信号，从而实现对设备或过程的启动、停止、调节和保护等控制功能。
2. 请简述PLC的工作原理。
PLC是可编程逻辑控制器的简称。
其工作原理是通过接收输入信号、进行逻辑运算和处理，并产生相应的输出信号来控制设备或过程。
PLC 内部包含了可编程的逻辑控制程序，用户可以通过编程方式灵活地改变控制逻辑，从而实现不同的控制功能。
3. 请简要介绍电气控制系统中常见的传感器类型。
电气控制系统中常见的传感器类型包括温度传感器、压力传感器、流量传感器和光电传感器等。
温度传感器用于测量环境或设备的温度变化；压力传感器用于测量气体或液体的压力变化；流量传感器用于测量液体或气体的流量；光电传感器用于检测物体的存在、距离或颜色等。
四、计算题（共40分）1. 谐波电流引起的变压器损耗为9 kW，谐波电流有效值为15 A，变压器供电电压为220 V，求谐波电流的总畸变率。
电气控制技术试卷及答案
电气控制技术题库三、判断：（每题2分）1、开关电器在所有电路都可直接接负载。
（X ）2、主令电器在自动控制系统中接入主回路。
（X ）3、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√）4、熔断器在电路中既可作短路保护，又可作过载保护。
（X ）5、热继电器在电路中既可作短路保护，又可作过载保护。
（X ）6、接触器按主触点通过电流的种类分为直流和交流两种。
（√）7、继电器在任何电路中均可代替接触器使用。
（X ）8、电气原理图绘制中，不反映电器元件的大小。
（√）11、电气原理图设计中，应尽量减少电源的种类。
（√）12、电气原理图设计中，应尽量减少通电电器的数量。
（√）13、电气接线图中，同一电器元件的各部分不必画在一起。
（X ）14、热继电器和过电流继电器在起过载保护作用时可相互替代。
（X ）15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。
（X ）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。
（√）18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。
（X ）19、熔断器的额定电流大于或等于熔体的额定电流。
（√）20、中间继电器实质上是电压继电器的一种，只是触点多少不同。
（√）21、分析控制电路最基本的方法是查线读图法。
（√）24、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。
（√）25、低压断路器是开关电器，不具备过载、短路、失压保护。
（X ）27、热继电器的电流整定值是触点上流过的电流值。
（X ）29、正在运行的三相异步电动机突然一相断路，电动机会停下来。
（X ）30、在控制电路中，额定电压相同的线圈允许串联使用。
（X ）31、在正反转电路中，用复合按钮能够保证实现可靠联锁。
（√）33、低压断路器具有失压保护的功能。
（√）34、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。
现代电气控制及PLC应用技术
LD I0.2 AN T31 TON T31,1000 LD T31 LD Q0.1 CTU C46,360 LD C46 O Q0.1 = Q0.1
梯形图程序转化为语句表程序
根据时序图设计程序
用PLC简单设计法去设计如图所示时序波形图的锅炉鼓 风机和引风机的梯形图程序。
根据梯形图程序，画出M、T、Q时序图
– 程序
• 延时接通/延时断开电路 – 题目
– 程序
• 闪烁电路 – 用途 – 题目
– 程序
PLC I/O扩展及地址分配
• 某一PLC控制系统，主机单元选CPU224(I/0： 14/10)，I/O扩展如图 所示，试列出各模块的地址.
4
习题4-3：数字量DI/DO:12/30；模拟量AI/AO：7/2；问CPU选型、扩展模块、 地址分配。
项目4：液体混合装置控制顺控制令程序设计
初始状态 液体A阀门 液体B阀门 搅拌机 混合液体阀门
激活初始步
段开始 段转移 段结束
动作
36
根据控制要求设计功能图及编写顺控制令程序
• 某一过程控制系统，其中一个单极性模拟量输入参数从AIW0采集到 PLC中，通过PID指令计算出控制结果输出到控制对象，PID参数表 起始地址为VB100，试设计回路输入量的转换及归一化处理程序及 PID输出转换程序（10分）或解释程序
一、问答题（每小题6分，共30分）
• 1、接触器、断路器、按钮、热继电器、行程开关、时间继电器、液 位继电器、速度继电器、电磁铁、电磁阀、指示灯电气图形及文字符 号。
• 2、接触器主要有哪几部分组成？各部分作用是什么？ • 3、简述热继电器的主要组成及工作原理。（P16\17） • 4、简述低压断路器、接触器作用的区别和联系。 • 5、感应式速度继电器怎样实现动作的？（P21） • 6、PLC输入、输出接口电路作用是什么？（P114） • 7、PLC工作方式是什么？一个扫描周期包含那几个阶段？ • 8、S7200PLC硬件主要有哪几部分主成？ • 9、PLC内部软元件为什么被称为软继电器？主要特点是什么？
现代电气控制技术习题答案
1.低电压器通常指工作在交，直流电压1200V以下的电路中起切换，通断，控制，保护，检测和调节作用的电气设备。
2.按所控制的对象，电器可分为低压配电电器和低压控制电器两大类3.从结构上看，电器一般由感测部分和执行部分两个基本部分组成4.电磁机构由吸引线圈和磁路两部分组成5.按衔铁的运动方式电磁机构可分为衔铁绕棱角转动衔铁绕轴转动衔铁直线运动三大类6.熔断器是一种利用熔体的熔化作用而切断电路的最初级的保护电路7.低压断路器又称作自动空气断路器;主要由触头系统.操作系统.保护元件三大部分组成8.异步电动机停车制动的方式有机械制动和电气制动两大类9.常用的电气制动方式有能耗制动和反接制动两种10.电气控制设备设计一般分为3个阶段初步设计，技术设计和产品设计11.电气控制线路的设计主要有一般设计法和逻辑设计法12.电子时间继电器可分为晶体管式和数字式时间继电器13.FEND功能指令作用在主程序结束，输出刷新发生在输出映像寄存器送到输出锁存器或执行完用户程序14.可编程控制器的扫描周期由执行用户程序时间、系统管理操作时间等因素15.可编程控制器有9个中断源，其优先级按中断产生的先后和中断指针号的高低排列16.OUT指令不能用于输入继电器17.按直流电源的性质变频器可分为电压型和电流型两种18.按控制方式分变频器可分V/F控制变频器,转差频率控制和矢量控制3大类19数控机一般由控制介质，数控介质，伺服介质，机床本体与检测装置5个部分20计算机数控系统一般由程序、输入输出设备、计算机数控装置、可编程控制器、主轴驱动和伺服驱动21 可靠性指系统在规定条件下，在规定时间内，完成规定功能的能力22简述电磁机构中灭弧产生的机理与常用的一些灭弧措施？答：当断路器或接触器触电切断电路时，如电路中电压超过10~12V和电流超过80~100mA，在拉开的两个触点间的撞击电离、热电子发射和热游离使得呈现大量向阳极飞驰的电子流，出现强烈火花，即“电弧〞灭弧的措施1磁吹式灭弧装置-直流2 灭弧栅-交流3灭弧罩-交流和直流灭弧4多断电灭弧23接触器的作用是什么？根据结构特征，如何区分交，直流接触器？答：接触器是用来频繁接通和切断电动机或其他负载主电路的一种自动切换电路根据结构特征，一般来说，直流接触器为单极或双级；交流接触器大多为三极24按物理性质继电器有哪些主要分类？它们各有什么用途？什么是继电特性？答：电压继电器，电流继电器，功率继电器，时间继电器，温度继电器，速度继电器等电压继电器的用途：对电路进行过电压或欠电压的保护电流继电器的用途：对电路进行过电流或欠电流的保护功率继电器的用途：对电路的功率进行控制时间继电器的用途：使执行元件延迟一段时间动作继电器的主要特点：是具有跳跃性的输入-输出特性再把书上的11页答上25什么是继电器的返回系数？将释放弹簧放松或拧紧一些，对电流〔或电压〕继电器的吸合电流〔或电压〕与释放电流〔或电压〕有何影响？答k=x1/x2 ,k称为继电器的返回系数，x2称为继电器的吸合值，x1称为继电器的释放值当拧紧时，x2和x1同时增大，K也随之增大，放松时，k减小26试阐述速度继电器的工作原理？答：速度继电器的转子的轴与被控电机的轴相连，而定子空套在转子上。
电气控制技术试题库及答案
电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（B）自动控制系统中用于发送控制指令的电器。
3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（B）一种触头延时接通或断开的控制电器。
5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
电气控制试题库(答案)
电气控制技术试题库一、判断题(每题2分,共20分)1. 低压电器指工作在直流1200V、交流1500V以下的各种电器。
错2. 所有的保护电器都是自动电器。
错3. 所有的控制电器都是手动的。
错4. 电磁机构使衔铁释放(复位)的力与器隙的关系曲线称为反力特性。
对(吸力特性:电磁机构使衔铁吸合的力与衔铁气隙的关系曲线。
电磁机构运动部分的静阻力与气隙的关系曲线称为反力特性。
)5. 电磁机构使衔铁吸合的力与器隙的关系曲线称为吸力特性。
对6. 电磁机构中的线圈是串联的主要用于电压检测,所以也叫做电压线圈。
错1)串联电磁机构:电磁线圈串联于电路中。
按电流种类又分为直流串联电磁机构和交流串联电磁机构。
该结构的特点是匝数少,线径粗,衔铁动作与否取决于线圈中电流的大小,故又称为电流线圈。
7. 电磁机构中的线圈是并联的主要用于电压检测,所以也叫做电压线圈。
对并联电磁机构:电磁线圈并联于电路中。
按电流种类又分为直流并联电磁机构和交流并联电磁机构。
该结构的特点是匝数多,线径细,衔铁动作与否取决于线圈中电压的大小,故又称为电压线圈。
8. 反力特性一定在吸力特性的下方,在剩磁特吸力特性的上方。
错9. 电磁式电器的触电类型为点接触的适合于电流不大,压力小的场合。
点接触:用于小电流接触器中。
线接触:用于通电次数多,电流大的场合。
面接触:允许通过较大电流。
10. 电磁式电器的触电类型为线接触的适合接通次数多,电流小的场合。
11. 接触器能频繁的通断电路并具有低压保护功能。
对12. 接触器是一种只能通断交流的电磁式自动切换电器。
对13. 直流接触器比交流接触器更适合于频繁操作。
错14. 接触器的反断能力是指接触器能可靠分段的电压最大值。
15. 电压继电器属于信号继电器,时间继电器属于控制继电器。
16. 电流继电器一般并联在电路中,分为过电流继电器和欠电流继电器。
17. 热继电器具有短路保护和过载保护。
18. 热继电器具有反时限保护特性。
(完整版)电气控制技术复习题及答案
中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。
2.在交流接触器的铁心上一定要安装，目的是。
3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。
4.用Y-△降压起动时,起动电流为直接用△接法起动时的 ,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
5.反接制动时，当电机接近于时，应及时防止。
6.伺服电动机为了防止“反转”现象的发生，采用的方法。
7.低压电器的基本结构是、、。
8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。
9.机床电气控制是对控制对象进行控制。
10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。
11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。
12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。
13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。
14.直流电机的调速方法有、、。
15.笼型异步电机的降压起动方法有：、、。
16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
17.接触器可用于频繁通断电路，又具有保护作用。
18.伺服电机又称电机，在自动控制系统中作为元件。
它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。
19.速度继电器是用来反映变化的自动电器。
动作转速一般不低于300r/min，复位转速约在。
20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.低电压器通常指工作在交，直流电压1200V以下的电路中起切换，通断，控制，保护，检测和调节作用的电气设备。
2.按所控制的对象，电器可分为低压配电电器和低压控制电器两大类3.从结构上看，电器一般由感测部分和执行部分两个基本部分组成4.电磁机构由吸引线圈和磁路两部分组成5.按衔铁的运动方式电磁机构可分为衔铁绕棱角转动衔铁绕轴转动衔铁直线运动三大类6.熔断器是一种利用熔体的熔化作用而切断电路的最初级的保护电路7.低压断路器又称作自动空气断路器;主要由触头系统.操作系统.保护元件三大部分组成8.异步电动机停车制动的方式有机械制动和电气制动两大类9.常用的电气制动方式有能耗制动和反接制动两种10.电气控制设备设计一般分为3个阶段初步设计，技术设计和产品设计11.电气控制线路的设计主要有一般设计法和逻辑设计法12.电子时间继电器可分为晶体管式和数字式时间继电器13.FEND功能指令作用在主程序结束，输出刷新发生在输出映像寄存器送到输出锁存器或执行完用户程序14.可编程控制器的扫描周期由执行用户程序时间、系统管理操作时间等因素15.可编程控制器有9个中断源，其优先级按中断产生的先后和中断指针号的高低排列16.OUT指令不能用于输入继电器17.按直流电源的性质变频器可分为电压型和电流型两种18.按控制方式分变频器可分V/F控制变频器,转差频率控制和矢量控制3大类19数控机一般由控制介质，数控介质，伺服介质，机床本体及检测装置5个部分20计算机数控系统一般由程序、输入输出设备、计算机数控装置、可编程控制器、主轴驱动和伺服驱动21 可靠性指系统在规定条件下，在规定时间内，完成规定功能的能力22简述电磁机构中灭弧产生的机理及常用的一些灭弧措施？答：当断路器或接触器触电切断电路时，如电路中电压超过10~12V和电流超过80~100mA，在拉开的两个触点间的撞击电离、热电子发射和热游离使得呈现大量向阳极飞驰的电子流，出现强烈火花，即“电弧”灭弧的措施1磁吹式灭弧装置-直流2 灭弧栅-交流3灭弧罩-交流和直流灭弧4多断电灭弧23接触器的作用是什么？根据结构特征，如何区分交，直流接触器？答：接触器是用来频繁接通和切断电动机或其他负载主电路的一种自动切换电路根据结构特征，一般来说，直流接触器为单极或双级；交流接触器大多为三极24按物理性质继电器有哪些主要分类？它们各有什么用途？什么是继电特性？答：电压继电器，电流继电器，功率继电器，时间继电器，温度继电器，速度继电器等电压继电器的用途：对电路进行过电压或欠电压的保护电流继电器的用途：对电路进行过电流或欠电流的保护功率继电器的用途：对电路的功率进行控制时间继电器的用途：使执行元件延迟一段时间动作继电器的主要特点：是具有跳跃性的输入-输出特性再把书上的11页答上25什么是继电器的返回系数？将释放弹簧放松或拧紧一些，对电流（或电压）继电器的吸合电流（或电压）与释放电流（或电压）有何影响？答k=x1/x2 ,k称为继电器的返回系数，x2称为继电器的吸合值，x1称为继电器的释放值当拧紧时，x2和x1同时增大，K也随之增大，放松时，k减小26试阐述速度继电器的工作原理？答：速度继电器的转子的轴与被控电机的轴相连，而定子空套在转子上。
当电机转动时，速度继电器的转子随之转动，定子内的短路导体便切割磁场，感生电动势并产生电流，此电流与旋转的转子磁场作用产生转矩，于是定子开始转动，当转到一定的角度是，装在定子轴上的摆锤推动簧片（动触头）动作，使常闭触电分开，常开触电闭合。
当电动机转速低于某一值时，定子产生的转矩减小，触头在簧片的作用下复位27试阐述热继电器的工作原理？答：发热元件串联电动机工作回路中。
电动机正常运转时，热元件仅能使双金属片弯曲，还不足以使触头动作。
当电动机过载时，即流过热元件的电流超过其整定电流时，热元件的发热量增加，使双金属片弯曲得更厉害，位移量增大，经一段时间后，双金属片推动导板使热继电器的动断触头断开，切断电动机的控制电路，使电机停车28试阐述低压断路器的工作原理？答：低压断路器相当于闸刀开关，熔断器，热继电器和欠电压继电器的组合，是一种自动切断电路故障的保护电器。
正常工作时主触头1串联于主电路，处于闭合状态，此时锁键2由搭钩3勾住，自动开关一旦闭合后，由机械连锁保持主触头闭合，而不消耗电能。
锁键2被扣住后，分段弹簧13被拉长，储蓄了能量，为开断做准备。
过电流脱扣环12的线圈串联于主电路，当电流为正常值时，衔铁吸力不够，处于打开位置。
当电路电流超过规定值时，电磁吸力增加，衔铁11吸合，通过杠杆5使搭钩3脱开，主触点1在弹簧13作用下切断电路，这就是过电流保护，电压过低或失压时，欠电压脱扣器8的衔铁7释放，同样由杠杆使搭钩脱开，切断电路，实现失压保护；过载时，双金属片10弯曲，也通过杠杆5使搭钩3脱开，主触电电路被切断，完成过负载保护并画上18页图29热继电器与熔断器的作用有何不同？答：热继电器主要用作三相异步电动机的过载保护熔断器用于交流低压配电系统或直流系统作为线路的过负载及系统的短路保护作用30绘制和分析电气原理图的一般原则是什么？答：1 原理图一般分为主电路，控制电路，信号电路，照明电路及保护电路等2 图中所有电器触点，都按没有通电和外力作用时的开闭状态画出3 无论主电路还是辅助电路，各元件一般应按动作顺序从上到下，从左到右依次排列4 为了突出或区分某些电路，功能等，导线符号，信号电路，连接线等可采用粗细不同的线条来表示5原理图中各电气元件和部件在控制线路的位置,应根据便于阅读的原则安排6原理图中有直接的电联系的交叉导线连接点用实心圆点表示,可拆卸或测试点用空心圆点表示,无直接电联系的交叉点则不画圆点7 对非电气控制和人工操作的电器，必须在原理图上用相应的图形符号来表示其操作方式及工作状态8 对于电气控制有关的机，液，气等装置，应用符号绘出简图，以表示其联系31为什么电动机要设零电压和欠电压保护答：零压保护：当电源电压消失，或者电源电压严重下降使接触器KM由于铁芯吸力消失或减小而释放，这时电动机停转并失去自锁。
而电源电压又重新恢复时，要求电动机及其拖动的运动机构不能自行起动，以确保操作人员和设备的安全欠电压保护：电动机或电器元件在正常运行时，电网电压降低到Ue的0.6~0.8Ue为额定电压时，要求自动切断电源而停止工作，因为一方面负载一定，电网电压降低，电流将增加另一方面，接触器和继电器处于抖动状态，线圈电流增大，既不能可靠工作可能造成电器元件和电动机的烧毁32试阐述电流型保护的分类和工作原理？答：分类1 短路保护 FU 2 过电流保护 KI 3过载保护FR 4 欠电流保护 5断相保护工作原理：将保护电器检测的信号经过变换或放大后去控制被保护对象，当电流达到整定值时保护电器动作33试阐述电压型保护的分类和工作原理？答：分类：1失压保护 2欠电压保护 3过电压保护。
工作原理：将保护电器检测的信号经过变换或放大后去控制被保护对象，当电压达到整定值时保护电器动作34电气控制设计中应遵循的原则是什么？设计内容应包括哪些主要方面？答：原则是1 应最大限度地实现生产机械和工艺对电气控制线路的要求2 在满足生产要求的前提下，力求控制线路的简单经济3保证控制线路工作的可靠与安全内容是：1 拟定电气设计的技术条件2 提出电气控制原理性方案及总体框图，主要技术指标，进行可行性分析;3 编写系统参数计算书4 绘制电气原理图5 选择电气元器件及装置，制定相关的明细表及备件和易顺坏的清单6 设计电气柜，操作台，配电板及非标准器件与零件7绘制总装，部件，组件单元装配图接线图8绘制装置布置图，出线端子图9 绘制电气安装图位置图互连图10 编写设计计算说明说及使用说明书35电气控制线路常用的保护环节有哪些？各采用什么电器元件？答：1 电流型保护：熔断器、空气自动开关、热继电器、欠电流继电器 2 电压型保护：接触器、零压继电器、空气开关、专门的电磁式欠电压继电器和接触器、专门的电磁式过电压继电器和接触器3其他保护各种继电器、晶闸管36电气控制原理设计的主要内容有哪些？原理设计的主要任务是什么？答：1熟悉所设计设备的总体技术要求及工作过程，取得电气设计的依据，最大限度地满足生产机械和工艺对电气控制的要求2优化设计方案妥善处理机械和电气的关系，通过技术经济分析，选用性能价格比最佳的电器设计方案，在满足要求的前提下，尽可能减少元件的品种和规格3正确合理的选用电气元件，尽可能减少元件的品种和规格4取得良好MTBE 指标，确保使用的安全可靠5谨慎积极地采用新技术，新工艺6设计贯彻最新的国家标准37低压电器的发展分为哪几个阶段？每个阶段各有何特点？答：四阶段：20世纪60~70年代主要产品为DW10,DZ10,CJ10 特点是性能指数低，体积大，耗材，耗能，保护特性单一，规格及品种少；70年代末到80年代末，主要产品为DW15，DZ20，CJ20特点是技术指标明显提高，保护特性较完善，体积缩小，结构上成套装置要求；90年代主要产品DW45，S，CJ45特点是高性能，小型化，电子化，智能化，组合化，模块化，多功能化；从90年代开始不断发展，主要特点可通信，能与现场总线系统进行连接38接近开关较之行程开关有什么优越性？其传感检测部分有何特点？是如何感测到金属体答：接近开关不仅仅是避免了机械式行程开关触点容易损坏等缺点其应用已远远超出一般行程控制和限位保护的范畴。
其定位精度、操作频率、使用寿命和对恶劣环境的适应能力也优于...特点:传感检测部分具有对物体接近的‘感知’能力，即位置传感器。
感测金属体的接近：当金属检测体接近感应头时，在金属检测体中产生涡流，由于涡流的去磁作用使感应头得等效电感发生变化，改变振荡回路的谐振阻抗和谐振频率，使振荡减弱，直至停止，并以此发生接近信号39简述电子温度继电器的工作原理，并说明与传统的双金属片热保护继电器有和不同。
答：传统的双金属片热保护继电器是通过一个因素即电流的热效应原理来进行保护工作的。
工作原理：电子温度继电器将温度传感器埋入电动机绕组，直接检测绕组的温度来保护。
可以用来保护电动机绕组由于任何原因引起的过热。
它具有在其居里点的附近极高的温度系数，所以该继电器灵敏度高，但是由于它只能工作在居里点附近因此动作值的可调范围很窄，对应不同的保护动作温度就必须选配不同的居里温度的热敏电阻40智能电器有什么特点？其核心是什么？答：智能电器的核心是具有单片计算机功能的微处理器，他的功能不带覆盖了全部相应的传统电器和电子电器的功能，而且还扩充了测量、显示、控制、参数设定、报警、数据记忆及通信等功能。
采用了各种专用的集成电路（如漏电保护等专用集成电路、专用运算电路）及系统集成化技术、新型的智能化和集成化传感器41试比较智能断路器在功能上与一般断路器的区别答：智能型断路器与普通断路器一样，也有基本框架（绝缘外壳）、触头系统和操作机构，所不同的是普通断路器上的脱扣器现在换成了具有一定人工智能的控制单元，或者叫智能型脱扣器。
