卫生间聚氨酯防水技术交底

合集下载

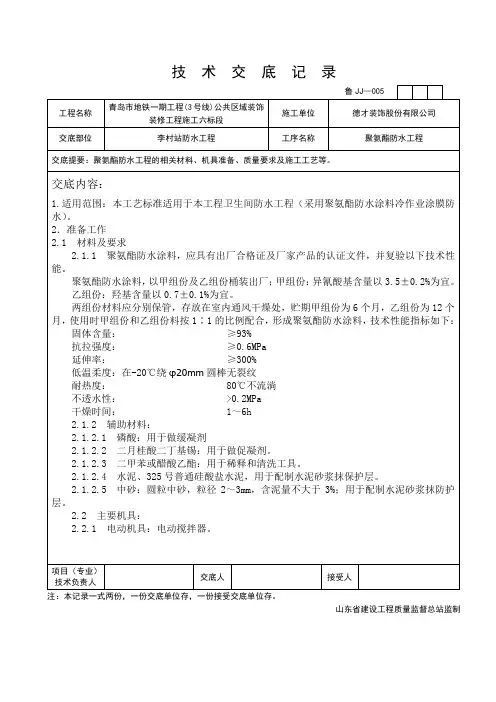

技术交底-聚氨酯防水

交底提要：聚氨酯防水工程的相关材料、机具准备、质量要求及施工工艺等。
过高的搅拌器。另一个原因是基层处理不洁净，做涂膜前应仔细清理基层，不得有浮砂和灰尘，基层上更不应有孔隙，涂膜各层出现的气孔应按工艺要求处理，防止涂膜破坏造成渗漏。
6.2 起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘结不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。
3.4.4 涂刮第二道涂膜：第一道涂膜固化后，即可在其上均匀地涂刮第二道涂膜，涂刮方向应与第一道的涂刮方向相垂直，涂刮第二道与第一道相间隔的时间一般不小于 24h，亦不大于 72h。
3.4.5 涂刮第三道涂膜：涂刮方法与第二道涂膜相同，但涂刮方向应与其垂直。 3.4.6 稀撒石碴：在第三道涂膜固化之前，在其表面稀撒粒径约 2mm 的石碴，加强涂膜层与其保护层的粘结作用。 3.5 涂膜保护层：最后一道涂膜固化干燥后，即可根据建筑设计要求的适宜形式，一般抹水泥泵浆。平面可浇筑细石混凝土保护层。 4.1 保证项目： 4.1.1 涂膜防水材料及加层玻璃布性能必须符合设计和有关标准规定。并有产品合格证、试验报告。 4.1.2 涂膜防水层及其局部应加强的变形缝、预埋管件处、阴阳角部位的做法，必须符合设计要求和施工规范的规定，不得渗漏水。 4.2 基本项目： 4.2.1 涂膜防水的基层应牢固，表面洁净，密实平整，阴阳角呈圆弧形，底胶涂层应均匀，无漏涂。 4.2.2 附加涂膜层的涂刷方法、搭接、收头应按设计要求，粘结必须牢固，接缝封闭严密，无损伤、空鼓等缺陷。 4.2.3 聚氯酯涂膜防水层、涂膜厚度均匀、粘结牢固严密，不允许有脱落、开裂、孔眼、涂刷压接不严密的缺陷。 4.2.4 涂膜防水层表面不应有积水和渗水的现象。保护层不得有空鼓、裂缝、脱落的现象。 5.1 穿过墙体的管根、预埋件、变形缝处，涂膜施工时不得碰损、变位。 5.2 已涂好的涂膜未固化前，不允许上人和堆积物品，以免涂膜防水层受损坏，造成渗漏。 6.1 气孔、气泡；材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采用功率、转速不

聚氨酯防水涂料技术交底

4.2第一遍涂膜施工：涂刮第一遍聚氨酯防水涂料时，可用塑料或橡皮刮板在基层表面均匀涂刮，涂刮要沿同一个方向，厚薄应均匀一致，用量为0.6~0.8kg/m2。不得有漏刮、堆积、鼓泡等缺陷。涂膜实干后进行第二遍涂膜施工。
4.3第二遍涂膜施工：第二遍涂膜采用与第一遍相垂直的涂刮方向，涂刮量、涂刮方法与第一遍相同。
4.4涂膜防水层的验收：根据防水涂膜施工工艺流程，按检验批、分项工程对每道工序进行认真
检查验收，做好记录，须合格方可进行下道工序施工。防水层完成并实干后，对涂膜质量进行全面验收，要求满涂，厚度均匀一致，封闭严密，厚度达到设计要求（做切片检查）。防水层无起鼓、开裂、翘边等缺陷，并且表面光滑。经检查验收合格后进行蓄水试验（蓄水深度高出标准地面20mm），24h无渗漏，做好记录，可进行保护层施工。
7.3地面排水不畅：主要原因是做地面面层及找平层时未按设计要求找坡，造成倒坡或凹凸不平而存水。因此在做涂膜防水层之前，先检查基层坡度是否符合要求，与设计不符时，应进行处理后再做防水，面层施工时也要按设计要求找坡。
7.4地面蓄水做完后，已验收合格，但在竣工使用后仍发现漏现：主要原因是卫生器具排水口与管道承插口处未连接严密，连接后未用建筑密封膏封密实，或者是后做卫生器具的固定螺丝穿透防水层而未进行处理。在卫生瓷活安装后，必须仔细检查各接口处是否符合要求，再进行下道工序。要求卫生器具安完后，注意成品保护。
3.2涂刷防水层前应将基层表面的尘土、杂物清扫干净，对基层表面留有残留的灰浆、硬块以及突出物等应铲除并清扫干净。
3.3涂刷聚氨酯不得在雨天或大风天进行施工，施工的环境温度不应低于5℃，存料地点及施工现场严禁烟火。
3.4所有防水区域与不做防水区域门洞交接位置和空调机房与玻璃幕墙交接位置用水泥砂浆抹3cm高止水坎。

聚氨酯防水施工技术交底

聚氨酯防水施工技术交底一、引言聚氨酯防水是一种常用于建筑物和工程项目中的防水材料，具有优异的性能和广泛的应用。

本文将介绍聚氨酯防水施工技术，包括材料准备、基层处理、涂料施工和施工注意事项等方面的内容。

二、材料准备1. 聚氨酯涂料：选择符合国家标准的优质聚氨酯涂料，确保防水效果和施工质量。

2. 配套材料：包括底涂、中涂和面涂等配套材料，以及防水带、防水网和接缝胶等辅助材料。

三、基层处理1. 清洁基面：清除基面上的杂物、油污和灰尘等，确保基面干净。

2. 检查基层：对基层进行检查，修补基面上存在的裂缝和麻面，确保基层平整。

3. 基层处理剂：根据需要，选择合适的基层处理剂，提高基层的附着力和防水效果。

四、涂料施工1. 底涂施工：先将聚氨酯底涂均匀涂刷在基层上，注意避免漏刷和重刷等情况。

2. 中涂施工：待底涂干燥后，进行中涂施工，确保涂层厚度均匀。

3. 防水带安装：根据需要，在关键部位安装防水带，确保施工质量和防水效果。

4. 面涂施工：待中涂干燥后，进行面涂施工，确保涂层的平整和耐久性。

五、施工注意事项1. 环境要求：施工时避免在潮湿、多风或雨雪天气条件下进行，确保施工质量。

2. 温度控制：根据涂料产品说明书，控制好施工温度，防止涂料过快或过慢干燥。

3. 施工工具：选择合适的涂刷工具，确保施工质量和均匀涂布。

4. 连续施工：整个涂层应当一次性施工完成，避免出现连接处的漏涂和边角的疏漏。

5. 储存和保养：施工结束后，对涂料和施工工具进行妥善储存和保养。

六、施工验收1. 防水层完整性：对已完成的防水层进行验收，确保涂层厚度均匀、无漏刷和脱落等现象。

2. 泄漏检测：对防水层进行泄漏检测，确保施工质量和防水效果。

七、总结聚氨酯防水施工技术的正确应用可以提供可靠的防水效果，保护建筑物和工程项目免受水的侵害。

本文从材料准备、基层处理、涂料施工和施工注意事项等方面进行了详细介绍，希望能对相关从业人员提供有益的指导和参考。

聚氨酯防水涂料技术交底

聚氨酯防水涂料技术交底在建筑施工中，防水工程可是至关重要的一环。

就像我之前参与的一个小区建设项目，因为防水没做好，一场小雨过后，好几户人家的天花板都出现了渗水的情况，那叫一个闹心！这也让我深刻体会到，做好防水工作是多么重要。

今天，咱们就来好好聊聊聚氨酯防水涂料这一关键技术。

一、材料准备首先得把材料准备齐全。

聚氨酯防水涂料一般分为甲、乙两组份，要按照规定的比例进行调配。

这就好比做菜，调料的比例不对，味道可就差了。

而且，这材料可不能有过期、变质的情况，不然涂上去也起不了防水的作用。

我记得有一次，施工队里一个新手，没仔细检查材料，把过期的防水涂料用上去了，结果那一块的防水效果极差，还得重新返工，费时又费力。

所以啊，大家在使用前一定要认真检查材料的生产日期和质量。

二、基层处理基层处理就像是给房子打地基，地基不稳，房子可就容易出问题。

基层表面要平整、坚实，不能有起砂、裂缝、松动等情况。

如果有，就得先进行处理。

比如说，有裂缝的地方，要先用密封材料进行填补；有起砂的地方，得进行打磨处理。

这一步可不能马虎，就像我之前看到的一个工地，基层没处理好就直接涂防水涂料，结果没过多久，防水层就出现了脱落的现象。

三、涂料调配调配涂料的时候，一定要严格按照厂家提供的比例进行。

先将甲组料倒入搅拌桶中，然后再加入乙组料，用电动搅拌器搅拌均匀。

搅拌的时间也不能太长或太短，一般 3 到 5 分钟就差不多了。

有一次，我看到一个工人为了省事，随便搅拌了几下就开始涂，结果涂料不均匀，有的地方厚，有的地方薄，防水效果大打折扣。

四、涂刷施工涂刷施工可是个技术活。

一般要分多遍进行，每遍的厚度要控制在05 到 1 毫米之间。

而且，涂刷的方向要相互垂直，这样才能保证涂层的均匀和密实。

在涂刷的时候，要从低处往高处涂，先阴阳角、管根等部位，然后再大面积涂刷。

就像我之前参与的那个项目，有个工人不注意涂刷顺序，结果阴阳角的地方没涂好，出现了渗漏的情况。

五、注意事项施工环境也很重要，温度不能低于 5 摄氏度，湿度不能太大，不然会影响涂料的固化和干燥。

聚氨酯防水涂料技术交底

聚氨酯防水涂料施工方案1．施工准备1。

1材料及要求1。

1.1聚氨酯防水涂料，应具有出厂合格证及厂家产品的认证文件，并复验以下技术性能。

聚氨酯防水涂料,以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3。

5±0。

2％为宜。

乙组份：羟基含量以0。

7±0。

1％为宜。

两组份材料应分别保管,存放在室内通风干燥处，储藏期甲组份为6个月，乙组份为12个月，使用时甲组份和乙组份料按1：2的比例配合，形成聚氨酯防水涂料，技术性能指标如下:固体含量：≥93％抗拉强度: ≥0.6MPa延伸率: ≥300％低温柔度：在—200C绕∮20mm圆棒无裂纹耐热度: 800C不流淌不透水性: ＞0.2 MPa干燥时间：1~6h1。

1。

2辅助材料：1。

1。

2。

1磷酸：用于做缓冲剂1.1.2.2二月桂酸二丁基锡:用于做促凝剂。

1.1。

2.3二甲苯或醋酸乙酯:用于稀释和清洗工具。

1.2主要机具:1.2。

1电动工具：电动搅拌器。

1.2.2手动工具:搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、滚动刷、毛刷、弹簧秤、消防器材等。

1。

3作业条件：1.3。

1防水层聚氨酯防水涂料冷作业施工，涂刷防水层的基层应按设计要求抹好找平层,要求抹平、压光、坚实平整,不起沙,含水率低于9％，阴阳角处应抹成圆弧角。

1.3。

2涂刷防水层前应将涂刷面上的尘土、杂物，残留的灰浆硬块，有突出的部分处理、清扫干净。

2。

3。

3涂刷聚氨酯防水涂料不得在淋雨的条件下施工，施工的环境温度不应低于5 0C，操作时严禁烟火。

2。

操作工艺2.1工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层2。

2基层处理:涂刷防水层施工前，先将基层表面的杂物、砂浆硬块等清扫干净,并用干净的湿布擦一次，经检查基层无不平整、空裂,起砂等缺陷，方可进行下道工序。

2.3涂刷底胶（相当于冷底子油）:2.3.1底胶（基层处理剂）配制：先将聚氨酯甲料、乙料和二甲苯以1：1.5：2的比例（重量比）配合搅拌均匀,配好的料在2h内用完。

聚氨酯防水涂料防水安全技术交底

5、施工中要避免浆液溅入眼中。若溅入时，用湿润的脱脂棉浆液蘸出后用清水冲洗，并立即请眼科医生治疗。
6、施工过程中使用过的工具及设备，须及时用二甲苯冲洗便于下次使用。
7、产品保存时要密封、防潮。存放时保持通风、干燥，防止日光照射，并远离热源、火源，存放最佳温度为
10～30°C。
8、施工现场必须保证通风良好，防止因防水材料挥发而发生中毒事件。
安全技术交记录
施工单位
交底日期
交底地点
交底部位
交底人
接受交底人：
安
全
技
术
交
底
内
容
安全技术交底内容：
1、施工现场严禁烟火，且必须备有消防器材。
2、操作人员戴安全帽、穿工作服、工作鞋进入施工场地。
3、防水涂刷施工时，操作人员应带必要的防护措施，如：眼镜、手套等保证安全施工。
4、如果施工时，浆液碰上皮肤，先用大量肥皂水冲洗，洗净后敷上油酯膏即可。

聚氨酯涂料防水工程安全技术交底

2.7.2平面涂膜防水层采用20厚1:3水泥砂浆保护层，四周及管根抹八字角。
2.7.3墙体迎水面保护层宜采用软保护层。
2.7.4当涂膜防水层分段施工时，搭接部位涂膜的先后搭接宽度应不小于100mm；当涂膜防水层中有胎体增强材料（聚酯无纺布或玻璃纤维布）时，胎体增强材料同层相邻的搭接宽度应大于100mm，上下层接缝应错开1/3幅宽。
三、质量标准
3.1 主控项目
3.1.1涂膜防水层及胎体增强材料的技术性能应符合设计要求及有关标准规定。
3.1.2涂膜防水层及其转角处、变形缝、穿墙管道等细部做法均应符合设计要求。
3.2 一般项目
3.2.1涂膜防水层的基层应牢固，基面应洁净、平整、干燥，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。
1.4.6地下室通风不良时，应采取通风措施。
1.4.7施工用材料均为易燃品，因而应准备好相应的消防器材。
1.4.8操作人员应穿工作服，戴安全帽、口罩、手套、帆布脚盖等劳保用品。
二、操作工艺
2.1 工艺流程
基层清理→细部附加层处理→第一遍涂膜防水层→第二遍涂膜防水层→第三遍、第四遍涂膜防水层→平面涂层上必要时做保护隔离→水泥砂浆保护层→立墙涂层上座软保护
(4)施工流程：
(5)施工要点
保护层厚度：板、墙构件为15mm，梁构件为25mm，柱构件为30mm。基础中的钢筋保护层，有垫层时为40mm。针对本工程，钢筋保护层垫块采用水泥砂浆制作垫块。
框架柱钢筋安装：按图纸要求间距，计算好每根柱子箍筋数量（注意抗震加密和绑扎接头加密），先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45°角，中间钢筋的弯钩应与模板成90°角。在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线。按已画好的箍筋位置线，将已套好的箍筋往上移动，由上而下绑扎，宜采用缠扣绑扎。箍筋与主筋要垂直和密贴，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎，箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。

卫生间防水施工技术交底

厕、浴、厨房间防水施工技术交底
1.厕、浴、厨房间找平层施工前,应检查结构楼板的平整度,测量与门外地面的高差和地口标高,如不符合设计要求必须进行修整
2．穿过楼地面的管道和地漏的预留孔洞;在灌封细石混凝土时应符合下列规定1．配置橡胶止水环的管道,应把止水环安装在楼板厚度1/2处
2．预留孔底的模板应安装牢固,周边封严不得漏浆。

3. 灌封混凝±的强度不低于原楼板结构的强度,浇灌时，注意不得移动止水环。

4，灌封的混凝士终凝后,应水养护,并检查灌封质量，不得有渗水现象
3、穿过墙面的管道周边采用干硬性水泥砂浆充填密实
4、地面、排水沟、四坑底都的找平层标高、排水方向和坡度应正确
5、墙面找平层表面应平整垂直,墙角和地面交角处应做成20mm半径的小圆角。

6、地漏口、穿过楼板或墙面的管道、套管和预埋件的周边与找平层之间要预留宽10mm、
深7mm的凹檀,糟内嵌填高弹性密封材料。

7、柔性防水层宜选用防水涂料
8、防水砂浆或细石防水抗裂混凝土可以与找平层合二为一,但需比防水层设计的厚度增
加10mm。

9、采用聚合物水泥防水砂浆防水时,可在墙体上直接喷抹也可在找平层上喷抹
10、排水沟和地坑的底部和侧面防水层必须同时施工,不得留置施工缝。

11、墙面采用聚合物水泥防水涂料可直接铺贴饰面砖,若采用其他防水涂料,则应在最后
一遍涂层未固化前均匀撒上一层干燥的细砂,也可在防水层上涂界面处理剂,然后铺贴饰面砖
12、:地面采用防水涂料,应待涂膜干燥后先抹一层水泥砂浆保护层,达一定强度后再铺贴
饰面砖。

13、器具、洁具的接缝及固定螺栓处应清扫干净、干燥、边缘整齐,用合成高分子密封
材料封严。

聚氨酯防水涂料防水技术交底

技术交底记录技术交底内容膜，涂刮方向与第一道的涂刮方向垂直，涂刮第二道与第一道相隔的时间一般不小于24小时。

5、涂刮第三道涂膜：涂刮方法与第二道涂膜相同，但涂刮方向应与其垂直。

5）、涂膜保护层：最后一道涂膜固化干燥后，即可根据建筑设计要求的适宜形式，施工砂浆或细石砼保护层。

3、保证项目：（1）、涂膜防水材料必须符合设计和有关标准规定，并有产品合格证、试验报告。

（2）、涂膜防水层及其局部应加强的变形、预埋挂件处、阴阳角部位的做法，必须符合设计要求和施工规范的规定，不得渗漏。

（3）、已涂好的涂膜未固化前，不允许上人和堆积物品，以免涂膜防水层损坏，造成渗漏。

（4）、起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘接不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。

4、文明施工及环境保护措施：（1）、机械设备、材料、物资的搬运、装卸时应保证不损坏已建好的工作井和设施。

（2）、施工中，应保持良好的工作环境，材料工具、备用设备等均要整齐有序。

（3）、爱护施工机具和材料，杜绝浪费。

5、安全技术措施：（1）、对施工人员进行进场培训和安全教育，使施工人员所使用的材料性能及安全措施有较全面的了解，并在操作中严格执行劳动保护制度。

（2）、材料垂直运输设专人指挥，上下配合，避免出现意外。

（3）、上层施工人员严禁随意抛物，工具不得随意摆放，避免掉落伤人。

（4）、挂防水所用脚手架，垫木必须铺设平稳，没有悬空，支撑必须牢固，经安检人员确认后方可使用。

（5）、对工人进行消防教育、训练，熟练掌握防火、灭火知识和消防器材的正确使用方法。

（6）、防水材料多为易燃产品，专设料库，工作面临时存放在干净干爽的地方，远离水源火源，严禁烟火、现场作业人员不得吸烟，有明显的标志并配备消防器材。

卫生间聚氨酯防水涂料技术交底

卫生间聚氨酯防水涂料技术交底1. 引言卫生间是一个需要经常接触水的地方，如果不采取防水措施，就会容易受到水的侵蚀和损坏。

聚氨酯防水涂料是一种常用的卫生间防水材料，本文将对卫生间聚氨酯防水涂料技术进行交底，包括涂料的特点、施工步骤以及注意事项等。

2. 聚氨酯防水涂料的特点聚氨酯防水涂料是一种使用聚氨酯树脂为主要成分的防水材料，具有以下特点：- 良好的粘结性，能够牢固附着在卫生间墙壁和地面上； - 优异的耐水性，能够有效防止水分渗透和泄漏； - 耐候性强，长期暴露在阳光和雨水中不易老化； - 耐化学品性能好，不易受到清洁剂和化学物质的侵蚀； - 绿色环保，无毒无味，对人体无害。

3. 施工步骤卫生间聚氨酯防水涂料的施工步骤如下：3.1 表面处理在施工之前，需要对卫生间墙壁和地面进行充分的表面处理，确保其干净、平整和无杂质。

首先，清除墙壁和地面上的灰尘和污垢，可以使用清洁剂和刷子进行清洁。

然后，修补墙壁和地面上的裂缝和凹陷处，确保表面平整。

3.2 底涂处理在施工之前，需要进行底涂处理，提高聚氨酯涂料与墙壁和地面的粘结力。

首先，将底涂涂料倒入容器中，并用刷子均匀地涂抹在墙壁和地面上。

待底涂涂料干燥后，可以进行下一步的涂料施工。

3.3 涂料施工将聚氨酯防水涂料倒入容器中，并用刷子或辊筒均匀地涂抹在墙壁和地面上。

施工时要注意涂料的厚度，通常需要涂抹2-3遍，每一遍之间需要等待涂料完全干燥后再进行下一遍的施工。

3.4 防水层检查涂料施工完成后，需要对防水层进行检查，确保没有漏涂和缺陷。

可以使用喷水测试的方法，将喷水器对准墙壁和地面进行冲洗，观察是否有水渗透。

如有漏涂或缺陷，需要及时修补。

4. 注意事项在施工卫生间聚氨酯防水涂料时，需要注意以下事项：•施工环境要保持干燥通风，避免在潮湿或多风的天气施工；•使用涂料需要戴上手套和口罩，避免直接接触皮肤和吸入有害气体；•涂料施工时，要均匀涂抹，避免出现涂料厚度不均的问题；•涂料施工完成后，要等待足够的时间让涂料完全干燥，以确保防水层的有效性；•涂料施工过程中，要注意保护周边的地面和墙壁，避免涂料溅到其他地方。

聚氨酯布防水层技术交底

聚氨酯布防水层技术交底概述本文档旨在对聚氨酯布防水层技术进行交底，以确保施工人员对该技术有全面理解和正确应用。

聚氨酯布防水层技术是一种常用的防水材料，具有良好的抗渗性和耐候性。

技术原理聚氨酯布防水层技术基于涂覆一层特殊的聚氨酯薄膜来实现防水效果。

聚氨酯具有优异的化学稳定性和机械性能，能够有效抵抗渗水和耐久性问题。

通过将聚氨酯薄膜涂覆在需要防水的表面上，可以形成一个完整的、持久耐用的防水层。

施工步骤聚氨酯布防水层的施工步骤如下：1. 准备工作：清理施工表面，确保其清洁无尘，并检查是否存在损坏或凹陷。

2. 薄膜涂覆：将聚氨酯薄膜均匀涂覆在施工表面上，使用专用工具确保涂覆均匀且无气泡。

3. 固化等待：根据产品说明书的要求，固化时间通常为24小时。

确保在此期间不进行其他施工操作。

4. 检查验收：等待固化完成后，对防水层进行检查，确保无漏水现象和涂层完整性。

5. 防水层保护：施工完成后，尽量避免有损害的物体碰撞或刺破防水层。

如发现问题，及时进行修补。

安全注意事项在使用聚氨酯布防水层技术时，请注意以下安全事项：- 使用个人防护装备，包括手套、眼镜和防护面具，以避免与化学物质直接接触。

- 施工现场应有良好通风条件，保持空气流通，避免吸入有害气体。

- 遵循产品说明书上的操作指南，正确使用和储存聚氨酯布防水层相关材料。

- 在施工过程中，注意防止涂料接触到不需要防水的区域，避免造成不必要的损失。

总结聚氨酯布防水层技术是一种简单而高效的防水方法。

通过遵循正确的施工步骤和注意安全事项，可以实现可靠的防水效果。

在实际施工中，请严格按照产品说明书和专业指导进行操作，以确保施工效果和施工质量。

聚氨酯防水施工技术交底技术交底

聚氨酯防水施工技术交底一、引言在建筑工程中，防水技术的应用显得尤为重要。

而聚氨酯防水施工技术是一种常用且有效的防水材料和方法。

本文将对聚氨酯防水施工技术进行详细的交底，以确保施工质量和工程的持久性。

二、定位聚氨酯防水材料聚氨酯防水材料是一种具有优异性能和可靠性的防水材料。

它由聚氨酯树脂、固化剂和助剂组成。

这种材料具有耐油、耐溶剂、耐酸碱、耐老化等特点，可以有效地抵抗外界环境对建筑物的侵蚀，从而保护建筑物的结构不受破坏。

三、聚氨酯防水施工准备1. 清理工作面：在施工前，必须彻底清除工作面的尘土、油污、碎石等杂质，以确保聚氨酯防水材料能够充分与基层结合。

2. 基层处理：对于不平整、起砂、裂缝等问题，应事先进行基层修复和处理，以确保基层的平整度和牢固度。

3. 制定施工方案：根据具体情况和设计要求，制定出详细的施工方案，包括底层处理、粘结施工和面层处理等。

四、聚氨酯防水施工技术要点1. 底层处理：底层处理是聚氨酯防水施工的关键环节。

首先，在清洁的工作面上涂刷底漆，以提高聚氨酯防水层的附着力。

然后，按照设计要求和施工方案，进行涂刷或喷涂聚氨酯防水材料，确保涂膜的均匀和充实。

2. 粘结施工：在底层处理完成后，根据具体情况选择合适的粘结层材料，将防水材料固定在基层上，以确保防水材料与基层的牢固结合。

粘结施工过程中需要注意工作面的清洁和粘结材料的数量和厚度。

3. 面层处理：面层处理是聚氨酯防水施工的最后一个环节。

面层处理主要是对防水层进行保护和加固，提高防水层的耐久性和抗压性。

通常采用聚氨酯面涂料进行喷涂或刷涂，形成均匀、光滑的防水层。

4. 施工环境控制：在聚氨酯防水施工过程中，需要严格控制施工环境的温度、湿度和风力等因素。

避免在恶劣天气条件下进行施工，以确保施工质量。

五、施工质量控制聚氨酯防水施工的质量控制是保证工程质量的重要环节。

在施工过程中，应严格按照施工方案和设计要求进行施工，确保底层处理、粘结施工和面层处理的各个环节都达到预期效果。

卫生间聚氨酯防水技术交底

卫生间聚氨酯防水技术交底一、材料要求：聚氨酯应有出厂合格证，进场复试必须合格；无纺布或玻璃丝布，规格60克/平米。

二、主要机具：电动搅拌器、搅拌桶、油漆桶、塑料或橡胶刮板、油漆刷、弹簧称、干粉灭火器等。

三、作业条件：1、涂刷防水层的基层表面，必须将尘土、杂物等清扫干净，表面残留硬块和突出部分应铲平、扫静、压光，阴阳角处抹成圆角。

2、涂刷防水层的基层表面应干燥、并且平整、牢固，不得有空鼓、开裂、起砂等缺陷。

3、在找平层连接处的地漏、管沟、卫生洁具，要收头圆滑，坡度符合设计要求。

部件安装牢固，嵌封严密。

4、突出地面的管根、地漏、阴阳角等细部，应先作好附加层墙补处理，刷完聚氨酯底胶后，经检查并办完隐蔽工程验收。

5、防水所用的材料要远离火源，防止失火。

6、防水层在温度低于5度时不得施工。

四、操作工艺：1、防水层施工前，应将基层表面的尘土、杂物清理干净。

2、涂刷防水层的基层表面，不得有凹凸不平、松动、空鼓、起砂、开裂等现象，含水率不得大于9%，基层不得泛白，不得有水印。

3、涂刷底胶，甲料、乙料、二甲苯=1：1.5：2重量比。

配拌均匀，用刷子按0.2千克/平米涂刷，待手模不粘后方可进行下道工序。

4、涂膜防水层施工：1）材料配置：甲料：乙料：二甲苯+1：1.5：0.3。

要计量准确,必须用电动搅拌器进行强力搅拌。

2）细部做附加层：突出地面的地漏、管根、卫生洁具根部、阴阳角等薄弱部位。

应在大面积涂刷前，先做一布二油附加层，底胶干后将纤维布裁成与地漏管根等形状尺寸相同，并将周围加宽20厘米的布套在管根等细部，并涂刷防水材料。

待干后再涂刷第二遍防水涂料，24小时干后再进行大面积施工。

3）涂膜防水层：第一遍涂膜防水层，将已配好的的聚氨酯涂膜防水材料，用塑料或橡胶刮板均匀的涂刮在已涂好的基层上，不得有漏涂和鼓泡。

第二遍应在第一遍干后进行涂刷，采用与第一遍垂直方向进行涂刷。

不得有漏刷和鼓泡。

第三遍按上述方法涂刷，直至厚度达到2毫米，在不干时撒砂。

卫生间聚氨酯防水技术交底图文并茂

交底内容:一、施工准备（一）作业条件1、卫生间楼地面保护层已完成,穿过卫生间地面及楼面的所有立管、套管已完成,并已固定牢固,经过验收。

管周围细部用堵漏灵填塞密实。

2、卫生间楼地面找平层已完成,标高符合要求,表面应抹平压光、坚实、平整,无空鼓、裂缝、起砂等缺陷,含水率不大于9%。

3、找平层的坡度应在0.5%,不得局部积水,与墙交接处及转角处、管根部位,均要抹成半径为100mm的均匀一致、平整光滑的小圆角,要用专用抹子。

凡是靠墙的管根处均要抹出0.5%坡度,避免此处积水。

4、涂刷防水层的基层表面,应将尘土、杂物清扫干净,表面残留的灰浆硬块及高出部分应刮平,扫净。

对管根周围不易清扫的部位,应用毛刷将灰尘等清除,如有坑洼不平处或阴阳角未抹成圆弧处,可用堵漏灵修补。

5、基层做防水涂料之前,在突出地面和墙面的管根、地漏、排水口、阴阳角等易发生渗漏的部位,应做堵漏灵附加层增补。

6、卫生间墙面按设计要求及施工规定有防水的部位,墙面基层抹灰要压光,要求平整,无空鼓、裂缝、起砂等缺陷。

穿过防水层的管道及固定卡具应提前安装并在距管50mm范围内凹进表层5mm,管根做成半径为10mm的圆弧。

7、根据墙上的建筑1m水平控制线,弹出墙面防水高度线,标出立管与标准地面的交界线涂料涂刷时要与此线平。

8、卫生间做防水之前必须设置足够的照明设备(安全低压灯等)和通风设备。

9、防水材料一般为易燃有毒物品,储存、保管和使用时要远离火源,施工现场要备有足够的灭火器等消防器材,施工人员要着工作服,穿软底鞋,并设专业工长监管。

10、环境温度保持在+5℃以上。

11、操作人员应经过专业培训考核合格后,持证上岗,先做样板间,经检查验收合格,方可全面施工。

（二）材质要求双组分聚氨酯防水涂料是以异氰酸酯、聚醚为主要原料,配以各种助剂制成,属于无有机溶剂挥发的单组分柔性防水涂料。

其性能指标见下表。

注：本记录一式两份，一份交底单位存，一份接受交底单位存。

(完整版)卫生间聚氨酯防水涂料技术交底

湘质监统编施工技术交底记录施 2002-11工程名称： XXX 项目技术负责人：机场新航站楼工程施工单位：项目专业施工员：XXX 编号：项目专业质量检查员：专业班组长：交底时间：年月日交底地址：施工现场交底内容1、交底分部 ( 子分部 ) 、分项工程名称：卫生间防水工程2、交底执行标准名称及编号：XXX企业技术标准XXX-XXX3、交底内容大纲：（卫生间、淋浴间、服务用房聚氨酯防水涂料施工工艺、施工要点、施工质量要求、安全措施等）一、整体大要本工程 XXX卫生间、淋浴间、服务用房防水采用 1.5 厚聚氨酯防水涂料，周围垂直墙面比室内±0.000 涂起250mm高，门口突出300mm宽。

施工工期要求在20XX年 X 月 X 日从前达成。

二、施工准备1、资料（1）、聚氨酯涂膜防水资料 ( 双组分 ) 。

（2）、磷酸或苯磺酰氯：用做缓凝剂。

（3）、二月硅二丁基锡：用做促凝剂。

（4）、二甲苯、乙酸乙酯：用于稀释和冲刷工具。

2、机具（1）、电动机具：电动搅拌器（2）、手动工具：搅拌桶、小铁桶、小平铲、塑料或橡胶刮板、毛刷、弹簧称、消防器材3、作业条件(1)、基层必定洁净、无浮浆、无水珠、不渗水，基层表面无气孔、凹凸不平、蜂窝、缝隙、起砂等。

(2) 、涂料施工前，基层阴阳角应做成圆弧形，阴角直径为50mm，阳角直径为 20mm。

(3) 、基层应干燥，含水率不得大于 9%，当含水率较高或环境湿度大于85%时，应在基面涂刷一层润湿隔断剂。

基层含水率测定，用高频水分测定计测定，也能用厚为 1.5 ～的2橡胶板材覆盖基层表面，放置2～ 3h，1m若覆盖的基层表面无水印，且紧贴基层的橡胶板一侧也无凝结水印，则基层的含水率即不大于9%。

(4)、突出地面的管根、地漏、排水口、阴阳角等处易发生渗漏的部位，按要求先做好附加层；刷完聚氨酯底胶后，经检查查收办理完隐蔽工程查收；(5)、防水层施工所用的各种资料，基层办理剂等均为易燃物品，储蓄和保存要远离火源，施工操作中严禁烟火，现场存放防火资料的库房的保存人员严禁吸烟；二、操作工艺工艺流程 : 基层清理——涂刷底胶——涂膜防水层施工——蓄水查收三、施工要点1、基层清理 : 涂膜防水层施工前，先将基层表面的杂物、砂粒砂浆硬块等杂物清理洁净，并用洁净的湿布擦一次，经检查涂刷防水层的表面无凹凸不平、松动、空鼓、起砂、开裂等弊端；2、刷基层办理剂（相当于冷底子油）（1）、涂刷底胶 : 聚氨酯甲、乙组分和有机溶剂按 1:1.5:2 的比率（质量比）配置，配合搅拌平均，配好的料在2h内用完；（1）、将配好的底胶用长柄滚刷蘸满混杂料平均地涂刷在基层表面上，涂刷时不得积聚或露白见底，涂刷量以左右，涂后应干燥 4h 手感不粘时，方能进行下一工序施工。
