顶管工程常用计算的简要说明
四、顶力及后背安全稳定性验算

（2）后背安全稳定性的核算

一般土壤的承载力为：[σ]=150（kN/m2）（锚喷结构允许承载力：400）则在总顶力1548KN的作用下，（弹性平衡状态）后背所需均布荷载最小面积为(后背墙壁排方木的最小面积)： σ=P/F得：F=P/[σ]=1548÷150＝10.32平方米
顶管工程常用计算的简要说明
主讲：xxx
2012年2月
顶管工程常用计算的简要说明
一、顶管工作坑尺寸计算
(1)B－工作坑的底部内径宽度(m)

B=D1+2C=1.27+2*1.2=3.67m D1－管外径(m) C－管两侧操作空间(m) [A－锚喷/钢木支撑厚度(m)]
顶管工程常用计算的简要说明

由上弯矩公式可知，立柱最大间距 =3.07m 取L不大于3.07m，可取2.4m。 5.0米处水平撑工字钢主动土压力荷载q2： q2= Pa*L=36*2.4=86.4 KN/m。水平撑最大弯矩M2= q2* L2/8=86.4*2.42/8=62.2KN· m。 Mmax> M2，故采用25a工字钢作水平撑可行。
(压力强度)
顶管工程常用计算的简要说明
二、顶坑钢木支撑安全系数的核算竖直挡土板选用50*200mm木板，横撑、竖撑（立柱）采用25a工字钢；查资料得知：25a工字钢截面矩Wx=402cm3，抗弯强度fc=190N/mm2。（2）在5米处土压力作用在最下两道横撑立柱工字钢上的主动土压力荷载q1 可按如下考虑: q1= Pa*l1=36*1.8=64.8KN/m。 l1——水平横撑的垂直间距。最下一跨立柱的最大弯矩M1= q1* l12/8=64.8*1.82/8=26.2KN· m。立柱所能承受的最大弯矩 Mmax=Wx*fc=402*103*190*10-6=76.38KN· m。 Mmax> M1，故采用25a工字钢作立柱可行。

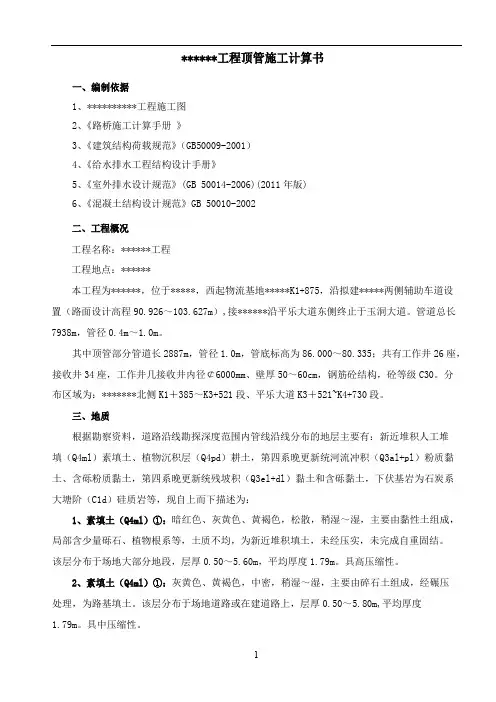

顶管施工计算书

******工程顶管施工计算书一、编制依据1、**********工程施工图2、《路桥施工计算手册》3、《建筑结构荷载规范》（GB50009-2001）4、《给水排水工程结构设计手册》5、《室外排水设计规范》(GB50014-2006)(2011年版)6、《混凝土结构设计规范》GB50010-2002二、工程概况工程名称：******工程工程地点：******本工程为******，位于*****，西起物流基地*****K1+875，沿拟建*****两侧辅助车道设置（路面设计高程90.926～103.627m）,接******沿平乐大道东侧终止于玉洞大道。

管道总长7938m，管径0.4m～1.0m。

其中顶管部分管道长2887m，管径1.0m，管底标高为86.000～80.335；共有工作井26座，接收井34座，工作井几接收井内径￠6000mm、壁厚50～60cm，钢筋砼结构，砼等级C30。

分布区域为：*******北侧K1＋385～K3+521段、平乐大道K3＋521~K4+730段。

三、地质根据勘察资料，道路沿线勘探深度范围内管线沿线分布的地层主要有：新近堆积人工堆填（Q4ml）素填土、植物沉积层（Q4pd）耕土，第四系晚更新统河流冲积（Q3al+pl）粉质黏土、含砾粉质黏土，第四系晚更新统残坡积（Q3el+dl）黏土和含砾黏土，下伏基岩为石炭系大塘阶（C1d）硅质岩等，现自上而下描述为：1、素填土（Q4ml）①：暗红色、灰黄色、黄褐色，松散，稍湿～湿，主要由黏性土组成，局部含少量砾石、植物根系等，土质不均，为新近堆积填土，未经压实，未完成自重固结。

该层分布于场地大部分地段，层厚0.50～5.60m，平均厚度1.79m。

具高压缩性。

2、素填土（Q4ml）①：灰黄色、黄褐色，中密，稍湿～湿，主要由碎石土组成，经碾压处理，为路基填土。

该层分布于场地道路或在建道路上，层厚0.50～5.80m,平均厚度1.79m。

pe管顶管工程量计算规则

pe管顶管工程量计算规则
PE管顶管工程是一种常用的管道敷设方式，它能够在不破坏地面结构的情况下，快速、安全地完成管道的敷设工作。

在进行PE管顶管工程时，需要对其工程量进行精确的计算，以确保工程进度和质量的顺利完成。

本文将介绍PE管顶管工程量的计算规则。

1. 计算PE管的长度
PE管长度的计算应根据实际管道敷设的长度来确定，一般情况下，PE管的长度应为敷设距离的长度加上两端的延伸长度。

而如果出现斜坡、弯曲等情况，则需要根据实际情况进行修正。

2. 计算PE管的直径
PE管的直径应根据实际使用的管道压力、流量和敷设环境等因素来决定。

一般情况下，根据设计要求来选择合适的管径即可。

3. 计算PE管的重量
PE管的重量应根据管道长度、直径和壁厚等因素来计算，一般情况下，PE管的重量可通过如下公式计算：
PE管重量 = PE管长度× 管径平方× 管壁厚× 管材密度其中，管材密度的数值应根据实际使用的PE管材料来确定。

4. 计算PE管顶管的工程量
PE管顶管的工程量主要包括以下几项：
（1）PE管的敷设距离和总长度
（2）PE管的直径和壁厚
（3）PE管的重量和材料类型
（4）顶管机的使用时间和费用
根据以上几项因素，可对PE管顶管工程的工程量进行综合计算，以确保工程质量和进度的顺利完成。

综上所述，PE管顶管工程量的计算规则包括计算PE管长度、直径和重量等因素，并根据实际情况进行修正，以确保工程质量和进度的顺利完成。

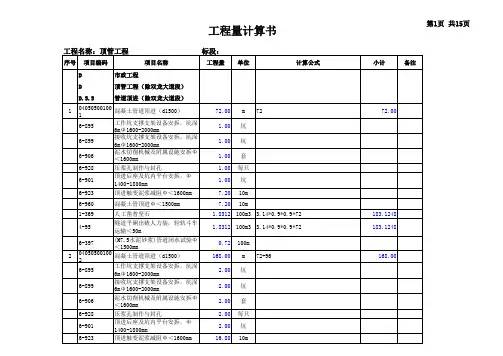

顶管工程量计算书
