建筑节能计算报告书（公共建筑－规定性指标）工程名称：××税务局办公楼设计编号：建设单位：××建筑公司设计单位：××设计公司节能计算单位：姓名：宣华峰学号：2013310694班级：1计算日期：2014.10.25一、建筑概况二、计算依据1.《公共建筑节能设计标准》(GB50189-2005)2.《云南省民用建筑节能设计标准》（DBJ53/T-39-2011）3.《民用建筑热工设计规范》(GB50176-93)4.《建筑外窗气密性能分级及检测方法》（GB/T7107-2002）5.《太阳能热水系统和建筑一体化设计施工技术规程》（DBJ53-18-2007）三、有关说明1.外墙主要材料：200厚蒸压加气混凝土砌块2.屋顶主要材料：钢筋混凝土板坡屋顶+挤塑板+小青瓦屋面3.外窗：塑钢窗，6+6A+6中空玻璃4.本工程不设机械送风系统，不设冷暖空调5.本报告对温和地区中区节能设计标准撰写。
四、工程材料五、围护结构造1. 屋顶构造：坡屋顶各层材料（由外至内）：第1层：小青瓦第2层：1:3水泥砂浆瓦层25厚第3层：20厚1:3水泥砂浆找平层第4层：25厚挤塑聚苯板保温层第5层：高聚物沥青防水卷材第6层：25厚1:3水泥砂浆找平层第7层:100厚钢筋混凝土板2. 外墙构造：第1层：双飞粉乳胶漆罩面二遍第2层：10厚粉刷石膏砂浆打底分遍赶平喷（刷）罩面涂料一道饰面第3层：20厚1:3水泥砂浆找平层第4层：200厚蒸压加气混凝土砌块第5层:20厚1:3水泥砂浆找平层第6层：9厚1:0.5:3水泥石灰膏砂浆打底扫毛或划出纹道第7层:5厚1:0.5:2.5水泥石灰膏砂浆找平第8层: 喷（刷）封底漆一道第9层：喷面漆一道3. 地面构造：第1层：8厚企口强化复合木地板，榫槽，榫舌及尾部满涂胶液挤严后铺设第2层：3厚聚乙烯高弹泡沫衬垫第3层：改性沥青防水涂料一道第4层：20厚1:3水泥砂浆找平层第5层: 水泥浆水灰比0.4~0.5结合层一道第6层：100厚c15混凝土垫层第7层: 素土夯实基土，压实系数0.903. 外窗构造：5+6A+5中空玻璃六、体型系数七、窗墙比1、窗墙比2、外窗表八、可见光透射比九、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：《标准1》第4.2.2条标准要求：K≤3.0,SC≤0.40结论：无十、屋顶屋顶主体部位热工计算：平瓦卧铺+挤塑聚苯板保温+钢筋混凝土100十一、外墙1．外墙主体部位热工计算：20厚水泥砂浆+200厚蒸汽加压混凝土砌块+20厚水泥砂浆2.（热桥）梁柱：水泥砂浆＋钢筋砼2003.外墙平均热工特性1）东向2）. 西向3）. 南向4）. 北向4）. 总体十二、挑空楼板本工程无此项内容十三、地下墙本工程无此项内容十四、地面部位热工计算：1. 水泥砂浆+细石混凝土150+夯实粘土800十五、外窗热工（一）外窗构造2．窗墙面积比计算：东向：西向：南向：北向：3．外窗及玻璃幕墙气密性等级判定：4．外窗分类按朝向统计：十六、可开启面积十七、外窗气密性十八、幕墙气密性十九、结论。
建筑节能计算报告(权衡)

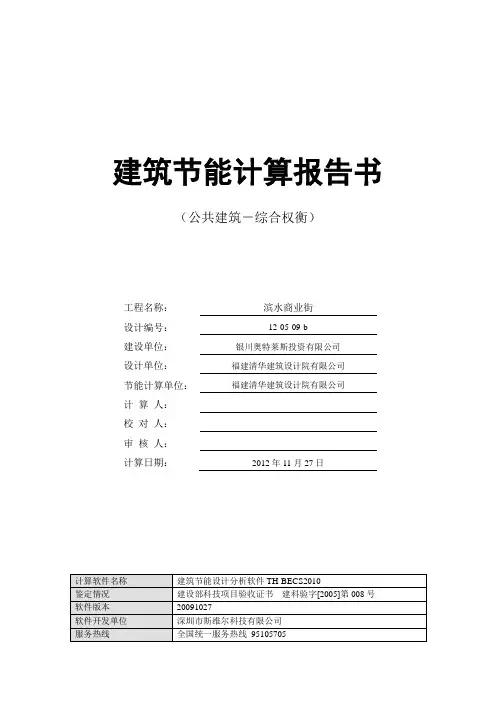

建筑节能计算报告书（公共建筑－综合权衡）工程名称：滨水商业街设计编号：12-05-09-b建设单位：银川奥特莱斯投资有限公司设计单位：福建清华建筑设计院有限公司节能计算单位：福建清华建筑设计院有限公司计算人：校对人：审核人：计算日期：2012年11月27日一、建筑概况二、计算依据1. 《公共建筑节能设计标准》(GB50189-2005)2. 《民用建筑热工设计规范》(GB50176-93)3. 《建筑外窗气密性能分级及其检测方法》（GB/T7106-2008）4. 《建筑幕墙》（GB/T 21086-2007）三、有关说明1、四、工程材料五、体型系数六、窗墙比2、外窗表表格行数为165，大于100，如果输出将影响速度，所以略去。
如要输出，请修改文件becs.ini。
七、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：标准要求：结论：不需要八、屋顶构造（一）屋顶相关构造九、外墙构造（一）外墙相关构造（二）外墙平均热工特性十、挑空楼板构造（一）挑空楼板相关构造（二）挑空楼板平均热工特性十一、采暖与非采暖隔墙（一）采暖与非采暖隔墙相关构造十二、采暖与非采暖楼板（一）采暖与非采暖楼板相关构造（二）采暖与非采暖楼板平均热工特性十三、采暖地下室外墙构造本工程无此项内容十四、周边地面-控温构造（一）周边地面-控温相关构造十五、非周边地面-控温构造（一）非周边地面-控温相关构造十六、外窗热工（一）外窗构造1. 平板遮阳无平板遮阳（三）平均遮阳系数4. 北向：=0.860（四）平均传热系数（五）总体热工性能十七、可开启面积十八、外窗气密性十九、幕墙气密性二十、综合权衡二十一、结论。
建筑节能结露计算报告书
建筑节能结露计算报告书项目名称：计算人：校对人：审核人：设计单位：计算时间：计算软件：T20天正建筑节能分析软件软件版本：V2.0 Build160108软件开发单位：天正公司-一、项目概况项目名称项目地址建设单位设计单位设计编号地理位置气候分区二、设计依据1.《公共建筑节能设计标准》（GB50189-20015）2.《民用建筑热工设计规范》（GB50176-2016）3.《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）三、结露计算表一：屋顶结露计算1、已知参数室外大气压力(Pa) 102040室外相对湿度(%) 45室内相对湿度(%) 60室外计算温度te(℃) -8室内计算温度ti(℃) 18 2、计算参数内表面换热阻Ri(m2·K/W) 0.1103、热桥部位传热阻屋顶传热阻：2.89 m2·K/W构造类型：平屋面(挤塑板)名称厚度(mm) 导热系数(w/m·k)导热修正系数细石混凝土40.00 0.93 1.00防水层 4.00 0.17 1.00水泥砂浆1 20.00 0.93 1.00挤塑聚苯板80.00 0.03 1.10 水泥膨胀珍珠岩4 60.00 0.18 1.50 钢筋混凝土100.00 1.74 1.00 石灰,水泥,砂,砂浆20.00 0.87 1.004、最小经济热阻检查温差修正系数η 1.0允许温差△t(℃) 6.0最小经济热阻(m2·K/W)=0.485、室内露点温度室内空气露点查询表湿度(%)20% 30% 40% 50% 60% 70% 80% 90% 温度(℃)5 1.8 3.56 2.8 4.57 1.9 3.8 5.58 2.9 4.8 6.59 1.6 3.8 5.7 7.410 2.6 4.8 6.7 8.411 3.5 5.7 7.7 9.412 1.9 4.5 6.7 8.7 10.413 2.8 5.4 7.7 9.6 11.414 3.7 6.4 8.6 10.6 12.415 1.5 4.7 7.3 9.6 11.6 13.416 2.4 5.6 8.2 10.5 12.6 14.417 3.3 6.5 9.2 11.5 13.5 15.318 4.2 7.4 10.1 12.4 14.5 16.319 1 5.1 8.4 11.1 13.4 15.5 17.320 1.9 6 9.3 12 14.4 16.4 18.321 2.8 6.9 10.2 12.9 15.3 17.4 19.322 3.6 7.8 11.1 13.9 16.3 18.4 20.323 4.5 8.7 12 14.8 17.2 19.4 21.324 5.4 9.6 12.9 15.8 18.2 20.3 23.325 0.5 6.2 10.5 13.9 16.7 19.1 21.3 23.226 1.3 7.1 11.4 14.8 17.6 20.1 22.3 24.227 2.1 8 12.3 15.7 18.6 21.1 23.2 25.228 3 8.8 13.2 16.6 19.5 22 24.2 26.229 3.8 9.7 14 17.5 20.4 23 25.2 27.2室内相对湿度(%) 60室内计算温度ti(℃) 18室内露点温度td (℃) 10.166、结论室内露点温度td (℃) 10.16内表面温度θ’i(℃) 17.05结论不结露表二：外墙结露计算1、已知参数室外大气压力(Pa) 102040室外相对湿度(%) 45室内相对湿度(%) 60室外计算温度te(℃) -8室内计算温度ti(℃) 182、热桥形式热桥形式名称样式热桥形式a3、计算参数内表面换热阻Ri(m2·K/W) 0.110肋宽α(mm) 600结构厚度δ(mm) 300宽厚比δi(mm) 2.00修正系数η 1.0004、热桥部位传热阻热桥部位传热阻：2.213m2·K/W构造类型：钢筋砼墙(聚合聚苯板)名称厚度(mm) 导热系数(w/m·k) 导热修正系数抹面层20.00 1.00 1.00聚合物砂浆20.00 0.93 1.00聚合聚苯板80.00 0.039 1.10钢筋混凝土200.00 1.74 1.00 石灰,水泥,砂,砂浆20.00 0.87 1.00非热桥部位传热阻： 3.075 m2·K/W构造类型：加气砼砌块墙(聚合聚苯板)名称厚度(mm) 导热系数(w/m·k) 导热修正系数聚合物砂浆20.00 0.93 1.00聚合聚苯板80.00 0.039 1.10加气砼砌块墙200.00 0.16 1.25石灰,水泥,砂,砂浆20.00 0.87 1.00 5、最小经济热阻检查温差修正系数η 1.0允许温差△t(℃) 6.0最小经济热阻(m2·K/W)=0.486、内表面温度计算宽厚比 2.00内表面温度计算=18-(18--8)×3.023×0.110=16.727、室内露点温度室内空气露点查询表湿度(%)20% 30% 40% 50% 60% 70% 80% 90% 温度(℃)5 1.8 3.56 2.8 4.57 1.9 3.8 5.58 2.9 4.8 6.59 1.6 3.8 5.7 7.410 2.6 4.8 6.7 8.411 3.5 5.7 7.7 9.412 1.9 4.5 6.7 8.7 10.413 2.8 5.4 7.7 9.6 11.414 3.7 6.4 8.6 10.6 12.415 1.5 4.7 7.3 9.6 11.6 13.416 2.4 5.6 8.2 10.5 12.6 14.417 3.3 6.5 9.2 11.5 13.5 15.318 4.2 7.4 10.1 12.4 14.5 16.319 1 5.1 8.4 11.1 13.4 15.5 17.320 1.9 6 9.3 12 14.4 16.4 18.321 2.8 6.9 10.2 12.9 15.3 17.4 19.322 3.6 7.8 11.1 13.9 16.3 18.4 20.323 4.5 8.7 12 14.8 17.2 19.4 21.324 5.4 9.6 12.9 15.8 18.2 20.3 23.325 0.5 6.2 10.5 13.9 16.7 19.1 21.3 23.226 1.3 7.1 11.4 14.8 17.6 20.1 22.3 24.227 2.1 8 12.3 15.7 18.6 21.1 23.2 25.228 3 8.8 13.2 16.6 19.5 22 24.2 26.229 3.8 9.7 14 17.5 20.4 23 25.2 27.2室内相对湿度(%)60室内计算温度ti(℃)18室内露点温度td (℃)10.168、结论室内露点温度td (℃) 10.16内表面温度θ’i(℃) 16.72结论不结露表三：最不利楼板结露计算一、基本计算参数计算地点：室内计算温度ti：18℃冬季室外计算温度te：-7℃冬季室内相对湿度：60.00%露点温度T露点：10.16℃二、围护结构结露验算非采暖空调房间与采暖空调房间的楼板厚度(mm)导热系数W/(m.K)蓄热系数W/(m2.K)热阻值(m2.K)/W热惰性指标D=R.S修正系数α地面砖10.0 2.180 18.65 0.005 0.09 1.00水泥砂浆30.0 0.930 11.37 0.032 0.37 1.00挤塑板30.0 0.030 0.75 0.91 0.67 1.20钢筋混凝土100.0 1.740 17.20 0.057 0.99 1.00楼板各层之和180.0 1.004 2.11楼板热阻Ro=Ri+∑R+Re= 1.234 (m2.K/W)Ri= 0.115 (m2.K/W);Re= 0.115 (m2.K/W) 楼板传热系数K p=1/Ro= 0.81 W/(m2.K)结露验算公式：由此算出内表面温度然后和露点温度进行对比，大于露点温度就不会结露，反之就会结露。
建筑节能计算报告书10 18
建筑节能计算报告书10 18建筑节能计算报告书10-18建筑节能计算报告（公共建筑－综合权衡）项目名称：设计编号：建设单位：设计单位：节能计算单位：计算人：审核人：审核人：计算日期：内科综合大楼(1期)三千一百五十太原市中心医院广东启远建筑工程设计院有限公司2021年10月19日计算软件名称识别软件版本软件开发单位服务热线建筑节能设计与分析软件th becs2022建设部科技项目验收证书建科字[2022]008号20220921深圳斯维尔科技有限公司全国统一服务热线95105705 I.建筑概况地理位置工程名称建筑面积建筑高度建筑层数北向角度所属结构体系外墙太阳辐射吸收系数屋顶太阳辐射吸收系数山西省-太原内科综合大楼(1期)地上27519.78o，地下4535.02o地上79.5m，地下0.0m地上20层，地下2层0度0.650.74二、计算依据1.山西省公共建筑节能设计标准dbj04-241-20222《民用建筑热工设计规范》（gb50176-93）3.《建筑外窗气密性能分级及检测方法》（gb/t7107-2002）4.《建筑幕墙物理性能分级》(gb/t15225-94)三、相关说明1、第2页，共15页四、工程材料编号导热系数λ蓄热系数s密度ρ比热容CP蒸汽渗透系数u备注来源：民用建筑材料名称w/（m.k）w/（O.k）kg/m3j/（kg.k）g/（m.h.kpa）0.93011.3701800.01050.00.0210《热力设计规范》（gb50176-93）；资料来源：民用建筑水泥砂浆1钢筋混凝土41.74017.2002500.0920.00.0158热工设计规范（gb50176-93）；细石混凝土（双向10钢筋）加气砂砌块（B06级）271.74017.0602500.0920.00.0000墙体外保温和内保温0.2103.470525.01502.00.0000温度a=1.36仅导热系数修正来源：《民用建筑聚合物抗裂砂浆热设计规范》300.93011.3701800.01050.00.0210岩棉板（gb50176-93）（（ρ=80-200））《国家建筑标准310.0450.750140.01227.80.0000设计图集09j908-3》五、体型系数外部区域建筑体积形状系数14041.51105011.850.13六、窗墙比1.窗墙比例面向东西、南北窗面积（o）1594.011558.960.00268.38墙面积（o）3914.823914.822307.652307.630.410.400.000.12窗墙比第3页共15页平均的2、外窗表朝向编号c11c11ac17c19东向1594.01c20c20c25c27c31c55c9c10c11c11ac14西向1558.96c17c28c32c9fc14fc9afc9ac14北向268.38c16c18c18c18c2210.0×2.0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 00 0 0 0 0 0 0。
公共建筑节能计算报告书
公共建筑节能计算报告书项目名称：__________________________________计算人：____________________________________校对人：____________________________________审核人：____________________________________设计单位：计算工具:天正建筑节能分析软件TBEC （公建江苏版）软件开发单位：北京天正工程软件有限公司软件版本号：7.8 Build090331、项目概况二、建筑信息三、设计依据1.《民用建筑热工设计规范》（GB50176-93）2.《公共建筑节能设计标准》（GB50189-2005）四、围护结构基本组成外墙类型1：干挂花岗岩外墙墙体各层材料（由外至内）：第1层：花岗岩、玄武岩，厚度25mm第2层：空气层，厚度50mm第3层：聚合物砂浆（网格布），厚度3mm 第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：粘土多孔砖KP1, KM1,厚度190mm第7层：混合砂浆，厚度20mm外墙类型2:外墙外保温9b_挤塑聚苯板墙体各层材料（由外至内）:第1层：高弹涂料，厚度0mm第2层：聚合物砂浆（网格布），厚度3mm第3层：挤塑聚苯板（XPS）,厚度30mm第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：钢筋混凝土，厚度200mm第7层：混合砂浆，厚度20mm外墙类型3:外墙外保温9b_挤塑聚苯板墙体各层材料（由外至内）：第1层：防水砂浆，厚度0mm第2层：防水卷材、聚氨酯，厚度3mm第3层：挤塑聚苯板（XPS）,厚度40mm第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：钢筋混凝土，厚度350mm第7层：混合砂浆，厚度20mm内墙类型1：分户墙1.无保温措施墙体各层材料（由外至内）：第1层：混合砂浆，厚度20mm第2层：粘土多孔砖KP1，KM1,厚度190mm第3层：混合砂浆，厚度20mm屋顶类型1：平屋面8a_憎水性珍珠岩板屋顶各层材料（由外至内）：第1层：细石混凝土（双向配筋），厚度40mm 第2层：土工布或塑料膜、油毡，厚度0mm第3层：防水卷材、聚氨酯，厚度0mm第4层：水泥砂浆，厚度20mm第5层：憎水性珍珠岩板，厚度100mm第6层：水泥砂浆，厚度20mm第7层：轻集料混凝土，厚度80mm第8层：钢筋混凝土，厚度120mm窗类型1：铝框单层（平开）传热系数：5.50 W/M.K）窗类型2:铝框双层传热系数：5.50 W/M.K）楼板类型1：普通钢筋混凝土楼板楼板类型2:底部自然通风的架空楼板1a__挤塑聚苯板地面类型1: 40mm混凝土楼地地面类型2:底部自然通风的架空楼板1a__挤塑聚苯板热桥柱类型1:干挂花岗岩外墙2墙体各层材料（由外至内）：第1层：花岗岩、玄武岩，厚度25mm第2层：空气层，厚度50mm第3层：聚合物砂浆（网格布），厚度3mm第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：钢筋混凝土，厚度200mm第7层：混合砂浆，厚度20mm热桥梁类型1:干挂花岗岩外墙2墙体各层材料（由外至内）：第1层：花岗岩、玄武岩，厚度25mm第2层：空气层，厚度50mm第3层：聚合物砂浆（网格布），厚度3mm第4层：挤塑聚苯板（XPS）,厚度30mm第5层：胶粘剂，厚度0mm第6层：水泥砂浆，厚度20mm第7层：钢筋混凝土，厚度200mm第8层：混合砂浆，厚度20mm热桥过梁类型1:干挂花岗岩外墙2 墙体各层材料（由外至内）：第1层：花岗岩、玄武岩，厚度25mm第2层：空气层，厚度50mm第3层：聚合物砂浆（网格布），厚度3mm第4层：挤塑聚苯板（XPS）,厚度30mm第5层：胶粘剂，厚度0mm第6层：水泥砂浆，厚度20mm第7层：钢筋混凝土，厚度200mm第8层：混合砂浆，厚度20mm外挑梁板类型1：底部自然通风的架空楼板1a__挤塑聚苯板墙体各层材料（由外至内）：第1层：C20细石混凝土，厚度30mm第2层：钢筋混凝土，厚度100mm第3层：胶粘剂，厚度0mm第4层：挤塑聚苯板（XPS）,厚度30mm第5层：聚合物砂浆（网格布），厚度3mm第6层：高弹涂料，厚度0mm其他热桥1：外墙外保温10b_膨胀聚苯板墙体各层材料（由外至内）：第1层：高弹涂料，厚度0mm第2层：聚合物砂浆（网格布），厚度3mm第3层：膨胀聚苯板，厚度40mm第4层：胶粘剂，厚度0mm第5层：水泥砂浆，厚度20mm第6层：钢筋混凝土，厚度200mm第7层：混合砂浆，厚度20mm五、体形系数六、外墙1.外墙主体部位热工计算:外墙类型1：干挂花岗岩外墙2.热桥主体部位热工计算：热桥类型1(柱)：干挂花岗岩外墙2热桥类型2(梁)：干挂花岗岩外墙23()： 23.外墙平均热工参数计算:其中，东向墙体:西向墙体:南向墙体:北向墙体七、屋顶1.屋顶主体部位热工计算：屋顶类型1：平屋面8a_憎水性珍珠岩板八、架空或外挑楼板无架空楼板九、外窗(含阳台门透明部分)1.外窗类型列表:2.窗墙面积比计算:东向：西向:南向:北向:3.外窗及玻璃幕墙气密性等级判定:4.外窗分类按朝向统计:十、天窗地面地面类型1: 40mm混凝土楼地十二、地下室外墙1 .地下室外墙主体部位热工计算：无地下室外墙十三、结论（一）外窗不满足标准要求。
建筑节能计算报告书
建筑节能计算报告书建筑节能计算报告书（公共建筑－规定性指标）工程名称：新建项目设计编号：建设单位：设计单位：节能计算单位：计算人：校对人：审核人：2013年7月20日计算日期：计算软件名称建筑节能设计分析软件TH-BECS2010鉴定情况建设部科技项目验收证书建科验字[2005]第008号软件版本20100504软件开发单位深圳市斯维尔科技有限公司服务热线全国统一服务热线95105705一、建筑概况地理位置河北省-邯郸工程名称新建项目建筑面积地上1511㎡，地下0㎡建筑高度地上7.2 m，地下0.0 m建筑层数地上2层，地下0层北向角度90度所属结构体系外墙太阳辐0.75射吸收系数屋顶太阳辐0.75射吸收系数二、计算依据1. 标准1：《公共建筑节能设计标准》(DB13(J)81-2009)2. 标准2：《民用建筑热工设计规范》(GB50176-93)3. 标准3：《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）4. 标准4：《建筑幕墙》（GB/T 21086-2007）三、有关说明1、四、工程材料五、体形系数外表面积2920.54建筑体积5440.39体形系数0.54建筑形状条状标准依据《标准1》第4.1.5条标准要求甲、乙类建筑的体形系数不应大于0.40结论不满足六、窗墙比1、窗墙比朝向窗面积（㎡）墙面积（㎡）窗墙比限值结论东向31.18 303.48 0.10 0.70 满足西向51.30 303.48 0.17 0.70 满足南向49.14 462.24 0.11 0.70 满足北向121.68 462.23 0.26 0.70 满足平均253.30 1531.43 0.17 1.00 满足《标准》依据《标准1》第4.1.6条标准要求各朝向窗墙比不超过0.7结论满足2、外窗表朝向编号尺寸楼层数量单个面积合计面积东向31.18 MLC2227 1.20×1.80 1~2 12 2.16 25.92 MLC2527 1.46×1.80 1~2 2 2.63 5.26西向51.30 C1518 1.50×1.80 1 1 2.70 2.70 C1818 1.80×1.80 1~2 15 3.24 48.60南向C1418 1.40×1.80 2 2 2.52 5.0449.14 C1518 1.50×1.80 1 1 2.70 2.70C1818 1.80×1.80 1~2 12 3.24 38.88MLC2427-1 1.40×1.80 2 1 2.52 2.52北向121.68 C1418 1.40×1.80 2 2 2.52 5.04 C1718 1.70×1.80 1~2 36 3.06 110.16 C1818 1.80×1.80 1~2 2 3.24 6.48七、可见光透射比朝向窗墙比最不利窗编号最不利透射比透射比限值东向0.10 MLC2227 0.80 0.40 西向0.17 C1818 0.80 0.40 南向0.11 C1818 0.80 0.40 北向0.26 C1718 0.80 0.40 标准依据《标准1》第4.1.7条标准要求当窗墙面积比小于0.40时，玻璃的可见光透射比不应当小于0.4结论满足八、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：《标准1》第4.2.1条和第4.1.9条标准要求：K满足表4.2.1的要求, 窗墙比大于0.3时SC≤0.5(K≤2.70且Cm≤0.30或SC≤0.50)结论：无九、屋顶构造1.挤塑聚苯板（XPS）60+钢筋混凝土100十、外墙构造（一）外墙相关构造1.外墙：聚苯板（EPS）70+370厚页岩多孔砖2.梁柱：挤塑聚苯板20＋钢筋砼240（二）外墙平均热工特性1.东向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子9.50 0.041 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多外墙225.00 0.959 0.46 5.60 0.75合计234.50 1.000 0.49 5.50 0.75 2.西向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子9.50 0.038 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙242.68 0.962 0.46 5.60 0.75合计252.18 1.000 0.48 5.51 0.75 3.南向构造名称构件类型面积(m2)面积所占比例传热系数KW /热惰性指太阳辐射吸收系数(㎡K) 标D挤塑聚苯板20＋钢筋砼240 柱子14.39 0.042 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙328.89 0.958 0.46 5.60 0.75合计343.28 1.000 0.49 5.50 0.75 4.北向构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数挤塑聚苯板20＋钢筋砼240 柱子14.39 0.042 1.10 3.32 0.75聚苯板（EPS）70+370厚页岩多孔砖外墙326.27 0.958 0.46 5.60 0.75合计340.66 1.000 0.49 5.50 0.755.总体构造名称构件类型面积(m2)面积所占比例传热系数KW /(㎡K)热惰性指标D太阳辐射吸收系数聚苯板（EPS）70+370厚页岩多孔砖外墙1122.83 0.959 0.46 5.60 0.75挤塑聚苯板20＋钢筋砼240 柱子47.79 0.041 1.10 3.32 0.75合计1170.62 1.000 0.49 5.50 0.75 标准依据《标准1》第4.2.1条标准要求传热系数满足表4.2.1的要求(K≤0.45)结论不满足十一、挑空楼板构造1.挤塑聚苯板20+钢筋砼120十二、非采暖空调房间与采暖空调房间的隔墙本工程无此项内容十三、非采暖空调房间与采暖空调房间的楼板本工程无此项内容十四、采暖地下室外墙构造本工程无此项内容十五、周边地面-控温构造1.混凝土120不保温地面十六、非周边地面-控温构造1.混凝土120不保温地面十七、外窗热工（一）外窗构造序号构造名称构造编号传热系数自遮阳系数可见光透射比备注1 塑料型材框+中空玻璃（6mm透明+12mm空气+6mm透明）18 2.80 0.86 0.800《全国民用建筑工程设计技术措施节能篇》（二）外遮阳类型1. 平板遮阳无平板遮阳（三）平均遮阳系数1. 东向：2. 西向：3. 南向：4. 北向：号编号层量面积（m2）造编号阳系数遮阳编号阳系数遮阳系数1 C14182 2 2.520 5.040 18 0.860 1.000 0.862 C1718 1~2 36 3.060 110.160 18 0.860 1.000 0.863 C1818 1~2 2 3.240 6.480 18 0.860 1.000 0.86朝向总面积(m2) 121.680 朝向综合遮阳系数1.000 0.865. 平均遮阳系数：=0.860朝向面积权重系数b 遮阳系数东向31.176 1.00 0.860西向51.300 1.00 0.860南向49.140 1.00 0.860北向121.680 1.00 0.860整个建筑平均遮阳系数0.860（四）平均传热系数1. 东向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 MLC2227 1~2 12 2.160 25.920 18 2.8002 MLC2527 1~2 2 2.628 5.256 18 2.800朝向总面积(m2) 31.176 朝向平均传热系数2.8002. 西向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C1518 1 1 2.700 2.700 18 2.8002 C1818 1~2 15 3.240 48.600 18 2.800 朝向总面积(m2) 51.300 朝向平均传热系数 2.8003. 南向：序门窗编号楼数量单个总面积构传热号层面积（m2）造编号系数1 C14182 2 2.520 5.040 18 2.8002 C1518 1 1 2.700 2.700 18 2.8003 C1818 1~2 12 3.240 38.880 18 2.8004 MLC2427-1 2 1 2.520 2.520 18 2.800朝向总面积(m2) 49.140 朝向平均传热系数2.8004. 北向：序号门窗编号楼层数量单个面积总面积（m2）构造编号传热系数1 C14182 2 2.520 5.040 18 2.8002 C1718 1~2 36 3.060 110.160 18 2.8003 C1818 1~2 2 3.240 6.480 18 2.800 朝向总面积(m2)121.680 朝向平均传热系数 2.800（五）总体热工性能朝向面积传热系数遮阳系数窗墙比标准要求结论东向31.18 2.80 0.86 0.10 K≤2.50,SC≤1.00不满足西向51.30 2.80 0.86 0.17 K≤2.50,SC≤1.00不满足南向49.14 2.80 0.86 0.11 K≤2.50,SC≤1.00不满足北向121.68 2.80 0.86 0.26 K≤2.50,SC≤1.00不满足综合平均253.30 2.80 0.86 0.17标准依据《标准1》第4.1.9条和第4.2.1条标准要求各朝向外窗传热系数表4.2.1的要求，遮阳系数满足表4.1.9的要求结论不满足十八、可开启面积标准依据《标准1》第4.1.8条标准要求外窗开启比≥30% 结论满足十九、外窗气密性最不利气密6级C1418性等级外窗气密性措施标准依据《标准1》第4.2.2条，分级与检测方法《标准3》标准要求外窗气密性不应低于《标准3》的6级是否符合标准要求满足二十、幕墙气密性最不利气密性等级－幕墙气密性措施标准依据《标准1》第4.2.2条，分级与检测方法《标准4》标准要求幕墙气密性不应低于《标准4》的3级是否符合标－准要求二十一、结论序号检查项结论可否性能权衡1 体形系数不满足可2 窗墙比满足3 可见光透射比满足4 天窗类型无5 屋顶构造不满足可6 外墙构造不满足可7 挑空楼板构造不满足可8 周边地面-控温构造满足9 非周边地面-控温构造满足10 外窗热工不满可足11 可开启面积满足12 外窗气密性满足13 幕墙气密性满足结论不满足可。
建筑节能计算报告书
建筑节能计算报告书建筑节能计算分析报告书本报告签字盖章后生效此项目判定依据为《天津市公共建筑节能设计标准》(DB29-153-2010)项目名称：项目地址：建设单位：设计单位：施工单位：规范标准参考依据：1、《公共建筑节能设计标准》（GB50189-2005）。
2、《天津市公共建筑节能设计标准》(DB29-153-2010)。
3、《天津市民用建筑节能工程施工质量验收规程》（DB29-126-2010）。
4、《天津市民用建筑围护结构节能检测技术规程》（DB/T29-88-2010）。
5、《民用建筑热工设计规范》（GB50176-93）。
6、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）。
7、《建筑幕墙》（GB/T 21086-2007）。
建筑材料热工参数参考依据：一. 建筑概况城市：天津(北纬=39.00°，东经=117.00°)气候分区：寒冷建筑名称：建筑朝向：南建筑体形：建筑结构类型：砌体体形系数：0.27节能计算建筑面积（地上）：3726.11 m2建筑体积（地上）：15105.25 m3 节能计算建筑面积（地下）：1911.35 m2建筑体积（地下）：7454.28 m3 节能计算总建筑面积：5637.46 m2建筑总体积：22559.53 m3建筑表面积：4088.42 m2建筑层数：地上2层、地下室1层建筑物高度：8.10 m层高汇总表二．建筑围护结构1．围护结构构造平屋面类型（自上而下）：细石混凝土(内配筋)（40.0mm）+水泥砂浆（20.0mm）+石墨聚苯板（60.0mm）+防水层（6.0mm）+水泥砂浆（20.0mm）+钢筋混凝土，碎石，卵石2500（120.0mm）外墙类型（由外至内）：饰面层（20.0mm）+岩棉（60.0mm）+加气混凝土砌块（180.0mm）+石灰水泥砂浆（20.0mm）底部接触室外空气的架空楼板和外挑楼板类型：水泥砂浆（20.0mm）+钢筋混凝土（120.0mm）+石墨聚苯板（80.0mm）外窗类型：PA断桥铝合金中空（辐射率≤0.25）(Low_E 6无色+9A+6无色（在线）)，传热系数2.60W/m2.K，玻璃遮阳系数0.63，气密性为6级，可见光透射比0.402．建筑热工节能计算汇总表主要热工性能参数：2.1 体形系数体形系数判断表 1体形系数（1）建筑外表面积：F0= 4088.42 m2即：F0=∑南向墙长x层高+∑东向墙长x层高+∑西向墙长x层高+∑北向墙长x层高+屋顶面积注：此处算建筑外表面积，墙长选取的是建筑外墙轮廓线，而非轴线或者墙中心线。
公 共 建 筑 节 能 计 算 报 告 书
公共建筑节能计算报告书项目名称：金融后台服务中心基地建设项目二期2.5期子项名称：B19座项目编号：H1060计算人：钱文校对人：李辉飞审核人：陶荣斌设计单位：武汉和创建筑工程设计事务所有限公司计算工具:天正建筑节能分析软件TBEC（公共建筑版）软件开发单位：北京天正工程软件有限公司一、项目概况项目名称金融后台服务中心基地建设项目二期项目地址武汉光谷大道地理位置湖北-武汉建设单位武汉光谷金融港发展有限公司设计单位武汉和创建筑工程设计事务所有限公司施工单位二、建筑信息建筑层数地上5层，地下1层建筑高度22.20建筑面积地上5656.39㎡，地下1080.36㎡北向角度70度体形系数0.23建筑窗墙比东向：0.59, 西向：0.57, 南向：0.49, 北向：0.48 三、设计依据1．《民用建筑热工设计规范》（GB50176-93）2．《公共建筑节能设计标准》（GB50189-2005）四、围护结构基本组成外墙类型1: 外墙自保温墙体各层材料（由外至内）：第1层：面砖, 厚度10mm第2层：水泥砂浆, 厚度20mm第3层：粉煤灰加气砌块B05, 厚度300mm第4层：石灰,水泥,砂,砂浆, 厚度20mm外墙类型2: 外墙自保温墙体各层材料（由外至内）：第1层：面砖, 厚度10mm第2层：水泥砂浆, 厚度20mm第3层：粉煤灰加气砌块B05, 厚度100mm第4层：空气层, 厚度270mm第5层：粉煤灰加气砌块B05, 厚度250mm第6层：石灰,水泥,砂,砂浆, 厚度20mm地下室外墙墙体各层材料（由外至内）：第1层：蒸压灰砂砖, 厚度120mm第2层：水泥砂浆, 厚度20mm第3层：钢筋混凝土, 厚度300mm第4层：玻化微珠颗粒保温浆料, 厚度60mm第5层：石灰,水泥,砂,砂浆, 厚度20mm屋顶类型1: 屋面(挤塑聚苯板)屋顶各层材料（由外至内）：第1层：C20细石混凝土, 厚度50mm第2层：挤塑聚苯板, 厚度20mm第3层：泡沫混凝土B05, 厚度80mm（平均）第4层：钢筋混凝土, 厚度120mm第5层：石灰,水泥,砂,砂浆, 厚度12mm窗类型1: 断热铝合金Low-E中空玻璃窗9mm传热系数：3.00 W/(㎡.K)楼板类型1: 架空楼板（地下室顶板）楼板各层材料（由上至下）第1层：水泥砂浆，厚度20mm第2层：钢筋混凝土，厚度 250mm第3层：无机保温砂浆，厚度 60mm第4层：石灰，水泥，砂，砂浆，厚度 12mm 楼板类型2: 普通楼板热桥柱类型1: 钢筋混凝土墙体各层材料（由外至内）：第1层：面砖, 厚度10mm第2层：水泥砂浆, 厚度20mm第3层：粉煤灰加气砌块B05, 厚度100mm第4层：空气层, 厚度270mm第5层：钢筋混凝土, 厚度600mm第6层：石灰,水泥,砂,砂浆, 厚度20mm热桥梁类型1: 钢筋混凝土（玻化微珠内保温）墙体各层材料（由外至内）：第1层：面砖, 厚度10mm第2层：水泥砂浆, 厚度20mm第3层：钢筋混凝土, 厚度300mm第4层：玻化微珠颗粒保温浆料, 厚度15mm第5层：耐碱玻纤网格布，抗裂砂浆, 厚度5mm五、体形系数建筑外表面积5405.07 m2建筑体积（地上）23861.85 m3体形系数0.23体形系数规定夏热冬冷地区，体形系数不限结论满足要求六、外墙1．外墙主体部位热工计算：外墙类型1: 外墙自保温各层材料名称厚度mm 导热系数W/( m.K)修正系数修正后导热系数W/( m.K)蓄热系数SW/( m2.k)修正后蓄热系数SW/( m2.k)热阻值R(m2.K)/W热惰性指标D=R.S面砖10 1.100 1.00 1.100 12.720 12.720 0.009 0.12 水泥砂浆20 0.930 1.00 0.930 11.370 11.370 0.022 0.24 粉煤灰加气砌块B05 300 0.140 1.00 0.140 2.312 2.312 2.143 4.95 石灰,水泥,砂,砂浆20 0.870 1.00 0.870 10.750 10.750 0.023 0.25 合计350 －－－－－ 2.197 5.56墙主体传热阻 (m2.K)/W R0 = Ri+∑R+Re = 2.357注：Ri取0.11，Re取0.05各层材料名称厚度mm导热系数W/( m.K)修正系数修正后导热系数W/( m.K)蓄热系数SW/( m2.k)修正后蓄热系数SW/( m2.k)热阻值R(m2.K)/W热惰性指标D=R.S面砖10 1.100 1.00 1.100 12.720 12.720 0.009 0.12 水泥砂浆20 0.930 1.00 0.930 11.370 11.370 0.022 0.24 粉煤灰加气砌块B05 100 0.140 1.00 0.140 2.312 2.312 0.714 1.65 空气层270 0.300 1.00 0.300 0.093 0.093 0.900 0.08 粉煤灰加气砌块B05 250 0.140 1.00 0.140 2.312 2.312 1.786 4.13 石灰,水泥,砂,砂浆20 0.870 1.00 0.870 10.750 10.750 0.023 0.25 合计670 －－－－－ 3.454 6.47 墙主体传热阻 (m2.K)/W R0 = Ri+∑R+Re = 3.614注：Ri取0.11，Re取0.05 墙主体传热系数 W/( m2.K) K = 1/R0 = 0.282．热桥主体部位热工计算：热桥类型1(柱): 钢筋混凝土各层材料名称厚度mm 导热系数W/( m.K)修正系数修正后导热系数W/( m.K)蓄热系数SW/( m2.k)修正后蓄热系数SW/( m2.k)热阻值R(m2.K)/W热惰性指标D=R.S面砖10 1.100 1.00 1.100 12.720 12.720 0.009 0.12 水泥砂浆20 0.930 1.00 0.930 11.370 11.370 0.022 0.24 粉煤灰加气砌块B05 100 0.140 1.00 0.140 2.312 2.312 0.714 1.65 空气层270 0.300 1.00 0.300 0.093 0.093 0.900 0.08 钢筋混凝土600 1.740 1.00 1.740 17.200 17.200 0.345 5.93 石灰,水泥,砂,砂浆20 0.870 1.00 0.870 10.750 10.750 0.023 0.25 合计1020 －－－－－ 2.013 8.27 热桥传热阻 (m2.K)/W R0 = Ri+∑R+Re = 2.173注：Ri取0.11，Re取0.05 热桥传热系数 W/( m2.K) K = 1/R0 = 0.46热桥类型2(梁): 钢筋混凝土（玻化微珠内保温）各层材料名称厚度mm 导热系数W/( m.K)修正系数修正后导热系数W/( m.K)蓄热系数SW/( m2.k)修正后蓄热系数SW/( m2.k)热阻值R(m2.K)/W热惰性指标D=R.S面砖10 1.100 1.00 1.100 12.720 12.720 0.009 0.12 水泥砂浆20 0.930 1.00 0.930 11.370 11.370 0.022 0.24 钢筋混凝土300 1.740 1.00 1.740 17.200 17.200 0.172 2.97 玻化微珠颗粒保温浆15 0.060 1.25 0.075 1.298 1.623 0.200 0.32 料耐碱破纤网格布，抗裂5 0.930 1.00 0.930 11.370 11.370 0.005 0.06 砂浆合计350 －－－－－0.408 3.71 热桥传热阻 (m2.K)/W R0 = Ri+∑R+Re = 0.568注：Ri取0.11，Re取0.05 热桥传热系数 W/( m2.K) K = 1/R0 = 1.763．外墙平均热工参数计算：构造类型墙主体柱梁门窗过梁面积(m2) 654.63 305.85 426.25 72.28百分比（％）44.87 20.96 29.21 4.95传热系数(W/( m2.K)) 0.42 0.46 1.76 1.15热惰性指标 5.56 8.27 3.71 －外墙平均传热系数(W/( m2.K)) 0.86外墙平均热惰性指标 4.95标准规定夏热冬冷地区，K应≤1.00结论满足要求其中，东向墙体：构造类型墙主体柱梁门窗过梁面积(m2) 91.39 36.39 73.23 12.74百分比（％）42.76 17.02 34.26 5.96传热系数(W/( m2.K)) 0.25 0.46 1.76 1.15热惰性指标7.30 8.27 3.71 －东向外墙平均传热系数(W/( m2.K)) 0.86东向外墙平均热惰性指标 5.80西向墙体：构造类型墙主体柱梁门窗过梁面积(m2) 103.03 38.94 74.41 13.26百分比（％）44.87 16.96 32.40 5.77传热系数(W/( m2.K)) 0.25 0.46 1.76 1.15热惰性指标7.30 8.27 3.71 －西向外墙平均传热系数(W/( m2.K)) 0.83西向外墙平均热惰性指标 5.88南向墙体：构造类型墙主体柱梁门窗过梁面积(m2) 222.08 118.83 136.58 22.88 百分比（％）44.38 23.75 27.30 4.57传热系数(W/( m2.K)) 0.25 0.46 1.76 1.15热惰性指标7.30 8.27 3.71 －南向外墙平均传热系数(W/( m2.K)) 0.75南向外墙平均热惰性指标 6.22北向墙体构造类型墙主体柱梁门窗过梁面积(m2) 238.12 111.69 142.03 23.40 百分比（％）46.22 21.68 27.57 4.54传热系数(W/( m2.K)) 0.25 0.46 1.76 1.15热惰性指标7.30 8.27 3.71 －北向外墙平均传热系数(W/( m2.K)) 0.75北向外墙平均热惰性指标 6.19七、屋顶1．屋顶主体部位热工计算：屋顶类型1: 屋面(挤塑聚苯板)各层材料名称厚度mm 导热系数W/( m.K)修正系数修正后导热系数W/( m.K)蓄热系数SW/( m2.k)修正后蓄热系数SW/( m2.k)热阻值R(m2.K)/W热惰性指标D=R.SC20细石混凝土50 1.510 1.00 1.510 15.360 15.360 0.033 0.51 挤塑聚苯板20 0.030 1.20 0.036 0.301 0.361 0.556 0.20 泡沫混凝土B05 80 0.100 1.25 0.125 0.980 1.225 0.640 0.78 钢筋混凝土120 1.740 1.00 1.740 17.200 17.200 0.069 1.19石灰,水泥,砂,砂浆12 0.870 1.00 0.870 10.750 10.750 0.014 0.15 合计277 －－－－－ 1.306 2.77 屋顶传热阻 (m2.K)/W R0 = Ri+∑R+Re = 1.466注：Ri取0.11，Re取0.05 屋顶传热系数 W/( m2.K) K = 1/R0 = 0.68标准规定夏热冬冷地区，K应≤0.70结论满足要求八、架空或外挑楼板（地下室顶板）架空楼板类型1: 架空楼板（地下室外墙）各层材料名称厚度mm导热系数W/( m.K)修正系数修正后导热系数W/( m.K)蓄热系数SW/( m2.k)修正后蓄热系数SW/( m2.k)热阻值R(m2.K)/W热惰性指标D=R.S水泥砂浆20 0.930 1.00 0.930 11.370 11.370 0.022 0.24 钢筋混凝土250 1.740 1.00 1.740 17.200 17.200 0.144 2.47 无机保温砂浆60 0.070 1.20 0.084 1.800 2.160 0.714 1.54 石灰,水泥,砂,砂浆12 0.870 1.00 0.870 10.750 10.750 0.014 0.15 合计342 －－－－－0.894 4.40 楼板传热阻 (m2.K)/W R0 = Ri+∑R+Re = 1.054注：Ri取0.11，Re取0.05 楼板传热系数 W/( m2.K) K = 1/R0 = 0.95标准规定夏热冬冷地区，K应≤1.00结论满足要求九、外窗（含阳台门透明部分）1．外窗类型列表：类型传热系数遮阳系数断热铝合金Low-E中空玻璃窗9mm 3.00 0.62 2．窗墙面积比计算：东向：外墙面积(m2) 外窗面积(m2) 朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比521.01 307.25 0.59 0.51 3.00 0.74 标准规定夏热冬冷地区，平均窗墙面积比：0.5＜Cm≤0.7，传热系数K应≤2.50，遮阳系数应≤0.40－结论不满足要求西向：外墙面积(m2) 外窗面积(m2) 朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比536.37 306.07 0.57 0.51 3.00 0.74 标准规定夏热冬冷地区，平均窗墙面积比：0.5＜Cm≤0.7，传热系数K应≤2.50，遮阳系数应≤0.40－结论不满足要求南向：外墙面积(m2) 外窗面积(m2) 朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比986.23 485.36 0.49 0.48 3.00 0.74 标准规定夏热冬冷地区，平均窗墙面积比：0.4＜Cm≤0.5，传热系数K应≤2.80，遮阳系数应≤0.45－结论不满足要求北向：外墙面积(m2) 外窗面积(m2) 朝向窗墙比朝向平均综合遮阳系数传热系数可见光透射比992.35 477.10 0.48 0.48 3.00 0.74 标准规定夏热冬冷地区，平均窗墙面积比：0.4＜Cm≤0.5，传热系数K应≤2.80，遮阳系数应≤0.55－结论不满足要求3．外窗及玻璃幕墙气密性等级判定：围护结构气密性等级标准规定结论外窗Ⅱ级（4级）气密性等级应不低于 4 级满足要求玻璃幕墙I级（3级）气密性等级应不低于 3 级满足要求4．外窗分类按朝向统计：窗类别编号面积(m2)窗遮阳系数夏季外遮阳系数综合遮阳系数朝向断热铝合金Low-E中空玻璃窗9mm2.64 0.62 1.00 0.62 西断热铝合金Low-E中空玻璃2.02 0.62 1.00 0.62 南窗9mm断热铝合金Low-E中空玻璃166.14 0.69 0.71 0.49 北窗9mm断热铝合金Low-E中空玻璃111.03 0.69 0.75 0.52 西窗9mm断热铝合金Low-E中空玻璃166.14 0.69 0.71 0.49 南窗9mm断热铝合金Low-E中空玻璃86.54 0.69 0.75 0.52 东窗9mm断热铝合金Low-E中空玻璃28.31 0.69 0.89 0.61 东窗9mm断热铝合金Low-E中空玻璃140.40 0.69 0.68 0.47 北窗9mm断热铝合金Low-E中空玻璃108.68 0.69 0.69 0.48 北窗9mm断热铝合金Low-E中空玻璃15.08 0.69 0.67 0.46 北窗9mm断热铝合金Low-E中空玻璃140.40 0.69 0.66 0.46 南窗9mm断热铝合金Low-E中空玻璃130.00 0.69 0.69 0.48 南窗9mm断热铝合金Low-E中空玻璃130.00 0.69 0.73 0.50 西窗9mm断热铝合金Low-E中空玻璃46.80 0.69 0.70 0.48 西窗9mm断热铝合金Low-E中空玻璃130.00 0.69 0.73 0.50 东窗9mm断热铝合金Low-E中空玻璃46.80 0.69 0.71 0.49 东窗9mm断热铝合金Low-E中空玻璃46.80 0.69 0.70 0.48 北窗9mm断热铝合金Low-E中空玻璃46.80 0.69 0.70 0.48 南窗9mm断热铝合金Low-E中空玻璃15.60 0.69 0.74 0.51 西窗9mm断热铝合金Low-E中空玻璃窗9mm15.60 0.69 0.74 0.51 东十、天窗无天窗十一、地面无地面十二、地下室外墙1．地下室外墙主体部位热工计算：地下室外墙类型1: 地下室外墙各层材料名称厚度mm导热系数W/( m.K)修正系数修正后导热系数W/( m.K)蓄热系数SW/( m2.k)修正后蓄热系数SW/( m2.k)热阻值R(m2.K)/W热惰性指标D=R.S蒸压灰砂砖120 1.100 1.00 1.100 12.729 12.729 0.109 1.39 水泥砂浆20 0.930 1.00 0.930 11.370 11.370 0.022 0.24 钢筋混凝土300 1.740 1.00 1.740 17.200 17.200 0.172 2.97 玻化微珠颗粒保温浆料60 0.060 1.25 0.075 1.298 1.623 0.800 1.30 石灰,水泥,砂,砂浆20 0.870 1.00 0.870 10.750 10.750 0.023 0.25 合计520 －－－－－ 1.126 6.15 墙主体热阻 (m2.K)/W R0 = Ri+∑R = 1.236标准规定夏热冬冷地区，热阻 R0应≥1.20结论满足要求十三、结论(一)外窗不满足标准要求。
节能计算报告书
公共建筑节能计算报告书项目名称______________计算人________________校对人________________审核人________________设计单位：上海宝钢廿冶设计研究院重庆城华建筑分院计算工具:天正公共建筑节能分析软件TBEC（重庆版）软件开发单位：北京天正工程软件有限公司节能计算报告书一、节能设计依据1、《公共建筑节能设计标准》DBJ50-052-2006二、建筑概况和围护结构基本组成(一)建筑概况(二)围护结构基本组成外墙类型1: 加气砼墙(聚苯颗粒保温桨料)墙体各层材料（由外至内）：第1层：耐碱破纤网格布，抗裂砂浆, 厚度5mm第2层：聚苯颗粒保温浆料, 厚度15mm第3层：加气,泡沫混凝土1, 厚度200mm第4层：水泥砂浆, 厚度20mm屋顶类型1: 屋面(挤塑聚苯板)1屋顶各层材料（由外至内）：第1层：细石混凝土, 厚度30mm第2层：水泥砂浆, 厚度20mm第3层：挤塑聚苯板, 厚度35mm第4层：卷材防水层, 厚度0mm第5层：水泥砂浆, 厚度20mm第6层：自然煤矸石，炉渣混凝土1, 厚度100mm第7层：钢筋混凝土, 厚度120mm门类型1: 节能外门门类型2: 塑料框双层玻璃门窗类型1: 塑料单框双玻璃6~12mm楼板类型1: 楼板(水泥砂浆)地面类型1: 防潮地面热桥柱类型1: 钢筋砼墙(聚苯颗粒保温浆料)墙体各层材料（由外至内）：第1层：耐碱破纤网格布，抗裂砂浆, 厚度5mm第2层：聚苯颗粒保温浆料, 厚度15mm第3层：钢筋混凝土, 厚度300mm第4层：水泥砂浆, 厚度20mm热桥梁类型1: 钢筋砼墙(聚苯颗粒保温浆料)墙体各层材料（由外至内）：第1层：耐碱破纤网格布，抗裂砂浆, 厚度5mm第2层：聚苯颗粒保温浆料, 厚度15mm第3层：钢筋混凝土, 厚度300mm第4层：水泥砂浆, 厚度20mm三、建筑热工节能设计分析外墙类型1: 加气砼墙(聚苯颗粒保温桨料)各朝向外墙平均传热系数计算:1. 东朝向外墙外墙总面积516.69m2：外墙主体K=0.86W/m2K，D=3.11，所占比例0.70；热桥柱构造类型：钢筋砼墙(聚苯颗粒保温浆料)，K=1.65W/m2K, D=2.79, 所占比例0.14 热桥梁构造类型：钢筋砼墙(聚苯颗粒保温浆料)，K=1.65W/m2K, D=2.79, 所占比例0.16 东向外墙平均传热系数：1.10, 热惰性指标：3.012. 南朝向外墙外墙总面积535.85m2：外墙主体K=0.86W/m2K，D=3.11，所占比例0.74；热桥柱构造类型：钢筋砼墙(聚苯颗粒保温浆料)，K=1.65W/m2K, D=2.79, 所占比例0.10 热桥梁构造类型：钢筋砼墙(聚苯颗粒保温浆料)，K=1.65W/m2K, D=2.79, 所占比例0.16 南向外墙平均传热系数：1.06, 热惰性指标：3.023. 西朝向外墙外墙总面积539.01m2：外墙主体K=0.86W/m2K，D=3.11，所占比例0.70；热桥柱构造类型：钢筋砼墙(聚苯颗粒保温浆料)，K=1.65W/m2K, D=2.79, 所占比例0.14 热桥梁构造类型：钢筋砼墙(聚苯颗粒保温浆料)，K=1.65W/m2K, D=2.79, 所占比例0.16 西向外墙平均传热系数：1.10, 热惰性指标：3.014. 北朝向外墙外墙总面积577.47m2：外墙主体K=0.86W/m2K，D=3.11，所占比例0.74；热桥柱构造类型：钢筋砼墙(聚苯颗粒保温浆料)，K=1.65W/m2K, D=2.79, 所占比例0.10 热桥梁构造类型：钢筋砼墙(聚苯颗粒保温浆料)，K=1.65W/m2K, D=2.79, 所占比例0.16 北向外墙平均传热系数：1.06, 热惰性指标：3.02考虑热桥后墙体平均传热系数：1.08W/m2K, 平均热惰性指标：3.02平均传热系数不满足公共建筑节能设计标准4.2.2条的要求屋顶类型1: 屋面(挤塑聚苯板)1传热系数不满足重庆市公共建筑节能设计标准第4.2.1条的要求窗户类型1: 塑料单框双玻璃6~12mm外窗窗墙面积比、综合遮阳系数详细计算：四、结论(一) 屋顶的传热系数不满足标准要求。
节能计算书范本
厚度 20 80 200 20 320
厚度 20 80 200 20 320
导热系数 0.87 0.045 1.74 0.87 -
导热系数 0.87 0.045 1.74 0.87
4 / 12
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指，吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安，与全要过，加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高；料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高，核中或对资者定料对值试某，卷些审弯异核扁常与度高校固中对定资图盒料纸位试，置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置，线高尤弯中其曲资要半料避径试免标卷错高调误等试高，方中要案资求，料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高，技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术，、以术来管及避架系免等统不多启必项动要方高式案中，；资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资，中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置，作调合并试理且技利进术用行，管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵：导活在。。分对对线于于盒调差处试动，过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调，问试应题技采，术用作是金为指属调发隔试电板人机进员一行，变隔需压开要器处在组理事在；前发同掌生一握内线图部槽 纸故内资障，料时强、，电设需回备要路制进须造行同厂外时家部切出电断具源习高高题中中电资资源料料，试试线卷卷缆试切敷验除设报从完告而毕与采，相用要关高进技中行术资检资料查料试和，卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
建筑节能计算报告书
建筑节能计算报告书综合楼工程XXXXXXXXX设计人：校对人：审核人：:XX:XXXXXXXXXX :XXXXXX外墙平均传热系数计算外墙平均传热系数（Km）为外墙包括主体部位和周边热桥（构造柱、圈梁以及楼板伸入外墙部分等）部位在内的传热系数平均值。
分别计算每一单元墙体的值。
外墙全楼加权平均传热系数(Km'）区别于Km，是对整栋建筑的外墙包括主体部位和周边热桥（构造柱、圈梁以及楼板伸入外墙部分等）部位在内的传热系数平均值。
当外墙主体部位和各热桥部位的传热系数确定后，Km值计算的关键在于确定各个热桥部位的面积。
框架结构外墙平均传热系数（Km）的计算单元如下图所示，该工程所选开间的柱位置按下图第1种情况进行计算。
2外墙平均传热系数(W/m.K)Km==0.42外墙的热惰性指标D=5.72外墙平均传热系数计算按照主要活动空间外墙开间计算。
外墙满足《公共建筑节能设计标准》4.2.2-2条K≤0.45的规定。
2.4非采暖房间与采暖房间的隔墙非采暖房间与采暖房间的隔墙构造类型1：保温砂浆1（20.0mm）+加气混凝土砌块(B05级)（200.0mm）+水泥砂浆（20.0mm）表非采暖房间与采暖房间的隔墙类型传热系数判定7导热系数蓄热系数厚度热阻值热惰性指修正系数隔墙122称料名每层材W/(m.K)(mm)标D=R.Sα.K)/W.K)(mW/(m0.2904.440.0690.31保温砂浆1 1.0020.00.1902.811.053200.0加气混凝土砌块(B05级)2.961.00水泥砂浆1.0020.00.240.0220.93011.37隔墙各层之和240.03.511.142.K/W)(m+Ri=1.37隔墙热阻Ro=Ri+∑R22Ri=0.115(m.K/W);Re=0.115(m.K/W)2隔墙传热系数=1/=0.73W/(m.K)Ro K p非采暖房间与采暖房间的隔墙满足《公共建筑节能设计标准》4.2.2-2条K≤0.8的规定。
天正建筑节能计算书样本
公共建筑节能计算报告书项目名称：计算人：校对人：审核人：设计单位：计算工具:天正建筑节能分析软件TBEC（公建福建版）软件开发单位：北京天正公司软件版本号：8.2Build110420一、项目概况二、建筑信息三、设计依据1．《民用建筑热工设计规范》（GB50176-93）2．《公共建筑节能设计标准》（GB50189-2005）四、围护结构基本组成外墙类型1: 加气混凝土砌块1墙体各层材料（由外至内）：第1层：聚合物砂浆, 厚度20mm第2层：加气,泡沫混凝土1, 厚度190mm 第3层：石灰,水泥,砂,砂浆, 厚度20mm 外墙类型2: 钢筋砼墙墙体各层材料（由外至内）：第1层：夯实粘土2, 厚度300mm第2层：加气,泡沫混凝土1, 厚度90mm第3层：水泥砂浆, 厚度20mm第4层：环保型防水涂料, 厚度0mm第6层：钢筋混凝土, 厚度300mm第7层：水泥砂浆1, 厚度20mm内墙类型1: 加气砼砌块1墙体各层材料（由外至内）：第1层：石灰,水泥,砂,砂浆, 厚度20mm第2层：加气,泡沫混凝土2, 厚度90mm第3层：石灰,水泥,砂,砂浆, 厚度20mm屋顶类型1: 平屋面(聚氨脂涂膜2)屋顶各层材料（由外至内）：第1层：细石混凝土, 厚度40mm第2层：聚氨脂涂膜2, 厚度25mm第3层：合成高分子防水涂膜, 厚度0mm第4层：水泥砂浆1, 厚度20mm第5层：粉煤灰陶粒混凝土4, 厚度30mm第6层：钢筋混凝土, 厚度100mm第7层：专用饰面砂浆与涂料, 厚度10mm窗类型1: 非隔热金属型材中空玻璃窗（6较低透光LowE+12空气+6透明）传热系数：3.20 W/(㎡.K)楼板类型1: 水泥砂浆楼面楼板类型2: 底部自然通风的架空楼板(挤塑聚苯板)地面类型1: 防潮地面热桥柱类型1: 钢筋混凝土墙(聚氨脂涂膜2)墙体各层材料（由外至内）：第1层：聚合物砂浆, 厚度20mm第2层：钢筋混凝土, 厚度400mm第3层：聚氨脂涂膜2, 厚度10mm第4层：水泥砂浆1, 厚度20mm热桥梁类型1: 钢筋混凝土墙(聚氨脂涂膜2)墙体各层材料（由外至内）：第2层：钢筋混凝土, 厚度400mm第3层：聚氨脂涂膜2, 厚度10mm第4层：水泥砂浆1, 厚度20mm外挑梁板类型1: 底部自然通风的架空楼板(挤塑聚苯板) 墙体各层材料（由外至内）：第1层：水泥砂浆1, 厚度20mm第2层：钢筋混凝土, 厚度120mm第3层：挤塑聚苯板, 厚度20mm第4层：专用饰面砂浆与涂料, 厚度10mm五、体形系数六、外墙1．外墙主体部位热工计算：外墙类型1: 钢筋砼墙外墙类型2: 加气混凝土砌块12．热桥主体部位热工计算：热桥类型1(柱): 钢筋混凝土墙(聚氨脂涂膜2)热桥类型2(梁): 钢筋混凝土墙(聚氨脂涂膜2)3．外墙平均热工参数计算：其中，东向墙体：西向墙体：南向墙体：北向墙体七、屋顶1．屋顶主体部位热工计算：屋顶类型1: 平屋面(聚氨脂涂膜2)八、架空或外挑楼板无架空楼板。
建筑节能计算分析报告书
建筑节能计算分析报告书1. 引言本报告旨在对建筑节能进行计算与分析，并提供相关的数据和建议，以指导建筑节能工作。
本报告从建筑节能的概念入手，介绍了建筑节能的重要性和现状，在此基础上进行了计算与分析，并提出相应的建议。
2. 建筑节能的重要性和现状2.1 建筑节能的重要性建筑节能是解决能源紧缺和环境污染的有效途径之一。
随着能源消耗的增加和环境问题的加剧，建筑节能已成为各国政府和社会关注的焦点。
通过合理的建筑节能措施，可以减少能源消耗，降低环境污染，提高居住舒适度，实现可持续发展。
2.2 建筑节能的现状目前，建筑节能在全球范围内已得到广泛应用。
各国政府采取了一系列的政策和措施来促进建筑节能的发展，如制定相关法律法规、推动绿色建筑的发展、提供经济激励措施等。
此外，各类建筑节能技术也在不断发展和创新，如保温材料的改良、太阳能利用技术的应用等。
3. 建筑节能计算与分析方法在建筑节能计算与分析中，主要涉及到的方法有以下几种：3.1 能耗模拟能耗模拟是通过计算机模拟建筑物的能耗情况，从而评估建筑节能效果。
通过对建筑物的热传导、传热、换热等过程进行模拟计算，可以预测建筑物的能耗情况，并优化建筑的设计和使用。
3.2 能源分析能源分析是通过对建筑物的能源消耗进行统计和分析，来评估建筑节能效果。
通过对建筑物的能源数据进行采集和分析，可以发现能耗的热点和问题，并提出相应的改进措施。
3.3 经济分析经济分析是通过对建筑节能投资和收益进行估算，来评估建筑节能效果。
通过综合考虑建筑节能的投资成本、运营成本和节能收益，可以评估建筑节能的经济可行性。
4. 建筑节能计算与分析案例分析本报告选取了某个具体的建筑项目作为案例进行建筑节能计算与分析。
通过对该建筑项目的能耗模拟、能源分析和经济分析，得出了以下结论：4.1 能耗模拟结果通过能耗模拟计算，我们得出了该建筑物的能耗情况。
根据计算结果，我们发现该建筑物存在能耗较高的问题，并提出了相应的改进建议。
公共建筑设计能耗计算分析报告书
公共建筑设计能耗计算分析报告书设计建筑的热工参数
设计建筑房间信息
设备机组
水泵机组
照明功率密度
设计建筑能耗计算
（1）计算方法：建筑物的设计能耗计算采用《天津市公共建筑节能设计标准》（DB29-153-2014）所提供设计建筑能耗计算方法进行计算。
计算条件如下：
（2）采暖计算期应为当年11月15日至次年3月15日，空调计算期应为当年5月15日至9月15日，照明能耗为全年照明的能耗。
（3）室外气象计算参数采用典型气象年。
（4）室内得热平均强度应取 4.3W/㎡。
建筑物其它各参数均采用《天津市公共建筑节能设计标准》（DB29-153-2014）所提供的参数，得到该建筑物的年能耗如下：
结论：
该建筑为教育建筑，全年能耗为32.30kWh/㎡,该建筑的全年能耗与规范限值39.00kWh/㎡相比较达到了标准要求。
节能计算书范本
公共建筑节能计算报告书
项目名称：
计算人：
校对人：
审核人：
设计单位：
计算时间：
计算软件：天正软件-节能系统
软件版本：2013 Build130710
北京天正软件股份有限公司
软件开发单
位：
一、项目概况
二、建筑信息
三、设计依据
1《公共建筑节能设计标准》DB13（J）81-2009；
2《严寒和寒冷地区居住建筑节能设计标注》 JGJ26-2010 3 《采暖通风与空气调节设计规范》GB50019-2003；
4《民用建筑节能设计标准》（JGJ 26－95）
5 《民用建筑热工设计规范》（GB 50176－93）
四、体形系数
五丶外墙主体部位热工计算
加气混凝土砌块(岩棉板)
六丶热桥柱
钢筋砼墙（岩棉板）
七丶门窗过梁
钢筋砼墙（岩棉板）
八丶防火隔离带
钢筋砼墙（岩棉板）
九丶外墙平均热工参数计算
十丶分隔采暖与非采暖的隔墙钢筋砼墙（岩棉板）
十一丶分隔采暖与非采空间的楼板热工计算钢筋砼现浇底板（挤塑板）
十二丶屋顶构造
平屋面（上人屋面）（挤塑板）
坡屋面（非上人屋面）（挤塑板）
十三丶外窗气密性等级判定
十四丶幕墙气密性等级判定
十五丶外窗热工参数计算东向：
西向：
南向：
北向：
十六丶外窗分类按朝向统计
十七丶周边地面热工计算保温防潮地面-1
十八丶非周边地面热工计算保温防潮地面-2
一、静态判断计算结论
根据计算，该工程满足《河北省工程建设标准-公共建筑节能设计标准》（DB13(J)81-2009）的相应要求，需进行热工权衡判断计算。
公共建筑权衡计算报告书
安徽省公共建筑节能计算报告书一设计依据1.1 规范标准参考依据1、《公共建筑节能设计标准》(GB50189-2015)。
2、《安徽省公共建筑节能设计标准》(DB34/5076-2017)。
3、《建筑幕墙》（GB/T 21086-2007）。
4、《民用建筑热工设计规范》（GB50176-2016）。
5、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）。
1.2 建筑材料热工参数参考依据二建筑概况2.4 计算模型建筑大样图：前视图左视图右视图后视图轴侧图三规定性指标检查3.1 围护结构构造1 屋面1）屋面构造1（自上而下）细石混凝土(内配筋)(40.0mm)+水泥砂浆(20.0mm)+挤塑聚苯板(80.0mm)+钢筋混凝土(120.0mm)+石灰水泥砂浆(20.0mm)2）屋面构造2（自上而下）细石混凝土(内配筋)(40.0mm)+水泥砂浆(20.0mm)+挤塑聚苯板(80.0mm)+LC5.0轻集料混凝土浇捣|（屋面找坡）(30.0mm)+钢筋混凝土(120.0mm)+石灰水泥砂浆(20.0mm)2 外墙1）外墙构造1（自外至内）耐碱网格布抗裂砂浆(5.0mm)+岩棉板（涂料饰面）(30.0mm)+蒸压加气混凝土（B07）(200.0mm)+石灰水泥砂浆(20.0mm)3 底部接触室外空气的架空或外挑楼板1）底部接触室外空气的架空或外挑楼板构造1（自上而下）石灰水泥砂浆(20.0mm)+钢筋混凝土(120.0mm)+岩棉板（涂料饰面）(50.0mm)+耐碱网格布抗裂砂浆(5.0mm)4 层间楼板1）层间楼板构造1（自上而下）水泥砂浆(20.0mm)+细石混凝土(内配筋)(40.0mm)+泡沫玻璃保温板1(20.0mm)+钢筋混凝土(100.0mm)+耐碱网格布抗裂砂浆(5.0mm)5 外窗1）外窗类型1断热铝合金低辐射中空玻璃窗6+12A+6遮阳型传热系数2.40W/㎡.K，玻璃太阳得热系数0.50气密性为6级，可见光透射比0.603.2 建筑热工节能计算汇总表1 屋面屋面构造类型1：细石混凝土(内配筋)（40.0mm）+水泥砂浆（20.0mm）+挤塑聚苯板（80.0mm）+钢筋混凝土（120.0mm）+石灰水泥砂浆（20.0mm）屋面类型传热系数判定表 1屋面构造类型2：细石混凝土(内配筋)（40.0mm）+水泥砂浆（20.0mm）+挤塑聚苯板（80.0mm）+LC5.0轻集料混凝土浇捣|（屋面找坡）（30.0mm）+钢筋混凝土（120.0mm）+石灰水泥砂浆（20.0mm）屋面类型传热系数判定表 22 外墙外墙主体部分构造类型1：耐碱网格布抗裂砂浆（5.0mm）+岩棉板（涂料饰面）（30.0mm）+蒸压加气混凝土（B07）（200.0mm）+石灰水泥砂浆（20.0mm）外墙类型传热系数表 3热桥柱（框架柱）构造类型1：耐碱网格布抗裂砂浆（5.0mm）+岩棉板（涂料饰面）（30.0mm）+钢筋混凝土（200.0mm）+石灰水泥砂浆（20.0mm）热桥柱类型传热系数表 4热桥梁（圈梁或框架梁）构造类型1：耐碱网格布抗裂砂浆（5.0mm）+岩棉板（涂料饰面）（30.0mm）+钢筋混凝土（200.0mm）+石灰水泥砂浆（20.0mm）热桥梁类型传热系数表 5热桥过梁（过梁）构造类型1：耐碱网格布抗裂砂浆（5.0mm）+岩棉板（涂料饰面）（30.0mm）+钢筋混凝土（200.0mm）+石灰水泥砂浆（20.0mm）热桥过梁类型传热系数表 6热桥楼板（墙内楼板）构造类型1：耐碱网格布抗裂砂浆（5.0mm）+岩棉板（涂料饰面）（30.0mm）+钢筋混凝土（200.0mm）3 底部接触室外空气的架空或外挑楼板底部接触室外空气的架空或外挑楼板构造类型1：石灰水泥砂浆（20.0mm）+钢筋混凝土（120.0mm）+岩棉板（涂料饰面）（50.0mm）+耐碱网格布抗裂砂浆（5.0mm）架空楼板类型传热系数判定表104 层间楼板层间楼板构造类型1：水泥砂浆（20.0mm）+细石混凝土(内配筋)（40.0mm）+泡沫玻璃保温板1（20.0mm）+钢筋混凝土（100.0mm）+耐碱网格布抗裂砂浆（5.0mm）5 外窗单一立面说明：单一立面角度与建筑指北针角度对应，同一朝向存在多个立面时，取其立面法线角度的平均值。
建筑节能设计报告-性能指标
建筑节能设计报告书公共建筑－综合权衡(甲类)目录1.建筑概况 (4)2.设计根据 (4)3.工程材料 (4)4.围护构造作法简要阐明 (5)5.体形系数 (5)6.窗墙比 (5)6.1窗墙比 (5)6.2外窗表 (6)7.可见光透射比 (7)8.天窗 (7)8.1天窗屋顶比 (7)8.2天窗类型 (7)9.屋顶构造 (7)9.1屋顶构造一 (7)10外墙构造 (8)10.1外墙有关构造 (8)10.1.1外墙构造一 (8)10.1.2热桥梁构造一 (8)10.1.3热桥柱构造一 (9)10.1.4热桥板构造一 (9)10.2外墙主断面传热系数旳修正系数ψ (9)10.3外墙平均热工特性 (10)11挑空楼板构造 (10)12外窗热工 (11)12.1外窗构造 (11)12.2外遮阳类型 (11)12.3平均传热系数 (11)12.4综合太阳得热系数 (12)12.5总体热工性能 (14)13有效通风换气面积 (15)14非中空窗面积比 (15)15外窗气密性 (16)16幕墙气密性 (16)17综合权衡 (16)17.1计算条件 (16)17.2房间类型 (17)17.2.1房间表 (17)17.2.2作息时间表 (17)工作日/节假日室内空调温度时间表(℃) (17)工作日/节假日室内供暖温度时间表(℃) (17)工作日/节假日人员逐时在室率(%) (17)工作日/节假日照明开关时间表(%) (17)工作日/节假日设备逐时使用率(%) (18)17.3计算成果 (18)18综合权衡判断结论 (18)1建筑概况2设计根据1. 《公共建筑节能设计原则》(GB50189-)2. 《民用建筑热工设计规范》(GB50176)3. 《建筑外门窗气密，水密，抗风压性能分级及检测措施》（GB/T 7106-）4. 《建筑幕墙》（GB/T 21086-）3工程材料4围护构造作法简要阐明1. 屋顶构造：屋顶构造一（由外到内）细石混凝土40mm＋挤塑聚苯乙烯泡沫塑料(ρ=30-40) 50mm＋SBS改性沥青防水卷材3mm＋水泥砂浆20mm＋SBS改性沥青防水卷材3mm＋水泥砂浆20mm＋锅炉渣30mm＋钢筋混凝土120mm2. 外墙构造：外墙构造一（由外到内）水泥砂浆20mm＋页岩多孔砖200mm＋水泥砂浆12mm＋岩棉板35mm＋轻质砂浆找平层20mm3. 外窗构造：隔热多腔封闭金属框+中空玻璃（6mm中透光Low-E+12mm氩气+6mm透明）传热系数2.100W/m^2.K，自身遮阳系数0.5005体形系数6窗墙比6.1窗墙比6.2外窗表7可见光透射比8天窗8.1天窗屋顶比无天窗8.2天窗类型无天窗9屋顶构造9.1屋顶构造一10外墙构造10.1外墙有关构造10.1.1外墙构造一10.1.2热桥梁构造一10.1.3热桥柱构造一10.1.4热桥板构造一10.2外墙主断面传热系数旳修正系数ψ10.3外墙平均热工特性11挑空楼板构造本工程无此项内容12外窗热工12.1外窗构造12.2外遮阳类型本工程无此内容12.3平均传热系数12.4综合太阳得热系数5. 平均综合太阳得热系数：12.5总体热工性能注：本表所记录旳外窗涉及凸窗。
建筑节能计算报告书
热惰性 指标 D 0.243 0.404 0.747 0.505 11.253 13.152
0.022 0.026 1.905 0.033 0.862 2.848
— 1190
第 6 页 共 7 页
十二、 十二、 外窗可开启面积
要求：外窗可开启面积应不小于外窗面积的 30%。 结论： 满足 要求。
十三、 十三、 外窗气密性
要求： 1、外窗的气密性不应低于《建筑外窗气密性能分级及检测方法》GB/T7107 规定的 4 级。 2、透明幕墙的气密性不应低于《建筑幕墙物理性能分级》GB/T15225 规定的 3 级。 结论： 满足 要求。
十四、 十四、 能耗分析
计算工具：DOE2.1E 设计建筑 年总能耗(kWh/m ) 年耗冷量(kWh/m ) 年耗热量(kWh/m )
[(㎡ K)/W]
热惰性 指标 D 0.003 0.243 1.395 0.933 1.186 0.243 4.003
0.024 0.022 0.190 1.905 0.069 0.022 2.231
第 3 页 共 7 页
八、 外墙
1、 外墙相关构造 1） 构造名称：陶粒混凝土砌块 300+聚苯板 60[外墙] 材料名称 （由外到内） 抗裂砂浆 胶粉聚苯颗粒找平层 聚苯板 胶粉聚苯颗粒找平层 陶粒混凝土砌块（填充型） 水泥砂浆 各层之和 传热系数 K=1/(0.11+∑R+ Ro) 资料来源： 2） 构造名称：粘贴聚苯板 60＋钢筋砼 200[梁柱] 材料名称 （由外到内） 水泥砂浆 粘贴聚苯板 水泥砂浆 钢筋混凝土 石灰砂浆 各层之和 传热系数 K=1/(0.11+∑R+ Ro) 资料来源： 编 号 1 2 3 4 5 — 厚度 δ (mm) 20 60 20 200 20 320 导热系数 λ [W/(m.K)] 0.930 0.042 0.930 1.740 0.810 — 蓄热 系数 S W/(㎡.K) 11.370 0.392 11.370 17.200 10.070 — 0.657 修正 系数 α 1.00 1.20 1.00 1.00 1.00 — 修正后热 阻R
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、 项目概况
项目名称 项目地址 建设单位 设计单位 施工单位 孝昌翰墨情文化商业街 3# 湖北—孝昌 湖北华耀房地产开发有限公司 孝感市城市规划设计院
二、 建筑概况
地理位置 建筑名称 建筑面积 建筑高度 建筑层数 北向角度 所属结构体系 湖北省-武汉 － 地上 1031 ㎡，地下 0 ㎡ 地上 8.7 m，地下 0.0 m 地上 2 层，地下 0 层 90 度 －
十三、 结论
1、窗墙比满足要求 2、屋顶构造满足要求 3、外墙构造满足要求 4、外窗满足要求 5、地面满足要求 6、外窗可开启面积____要求 7、外窗气密性____要求 8、规定性指标全满足，不需要综合权衡判断!
第 6 页 共 6 页
4）北向外墙 总面积：115.98 ㎡；平均 K 值：0.48W / (㎡ K)；平均 D 值：4.79； 构造名称 内-250 加气混凝土＋35 聚苯颗粒保温浆料 构造 类型 外墙 面积 (m2) 115.98 面积 所占 比例 1.00 传热系 数 K[W / (㎡ K)] 0.48 热惰 性指 标D 4.79
[(㎡ K)/W]
热惰性 指标 D 0.245 1.186 9.114 10.545
0.022 0.069 2.069 2.159
十一、 外窗可开启面积
要求：外窗可开启面积应不小于外窗面积的 30%。 结论： 要求。
第 5 页 共 6 页
十二、 外窗气密性
要求： 1、外窗的气密性不应低于《建筑外窗气密性能分级及检测方法》GB/T7107 规定的 4 级。 2、透明幕墙的气密性不应低于《建筑幕墙物理性能分级》GB/T15225 规定的 3 级。 结论： 要求。
12A 钢铝单框双玻窗（平均） 12A 钢铝单框双玻窗（平均）
满足 满足
注：当窗墙比小于 0.40 时，玻璃的可见光透射比不应小于 0.4。
十、 地面
1、 构造名称：混凝土 120＋干铺炉渣 600 材料名称 （由外到内） 水泥砂浆 钢筋混凝土 锅炉渣 各层之和 热阻 R=∑R 修正后 R 标准要求 是否符合标准要求 资料来源： 编 号 1 2 3 — 厚度 δ (mm) 20 1200 1.740 0.290 — 蓄热 系数 S W/(㎡.K) 11.370 17.200 4.405 — 2.159 2.158 R≥1.20 符合 修正 系数 α 1.00 1.00 1.00 — 修正后热 阻R
六、 窗墙面积比
朝向 东 南 西 北 合计 窗面积（㎡） 0.000 36.450 0.000 34.020 70.470 749.793 墙面积（含窗洞） （㎡） 窗墙面积比 134.849 257.066 116.678 241.200 0.09 0.00 0.14 0.00 0.14 — 窗墙比限值 0.70 0.70 0.70 0.70 结论 满足 满足 满足 满足 —
2）南向外墙 总面积：209.28 ㎡；平均 K 值：0.48 W / (㎡ K)；平均 D 值：4.79； 构造名称 内-250 加气混凝土＋35 聚苯颗粒保温浆料 构造 类型 外墙 面积 (m2) 209.28 面积 所占 比例 1.00 传热系 数 K[W / (㎡ K)] 0.48 热惰 性指 标D 4.79
第 4 页 共 6 页
5）整个建筑物外墙 总面积：533.58 ㎡ 考虑热桥后墙体平均 K 值：0.48 W / (㎡ K)；平均 D 值：4.79。 标准要求：K≤1.000 结论：满足要求。 说明：以上 K、D 平均值均按面积加权平均方法计算。
九、 外窗
朝 向 南 北 窗 墙 比 0.14 0.14 做法名称 传热系数 (上限值) W/m2.K 3.90 (4.70) 3.90 (4.70) 遮阳系数 (上限值) 0.75 (不限制) 0.75 (不限制) 结论
[(㎡ K)/W]
热惰性 指标 D 3.697 0.247 0.595 0.247 4.787
1.316 0.023 0.583 0.023 1.945
2、 外墙平均热工特性计算： 1）东向外墙 总面积：134.85 ㎡；平均 K 值：0.48 / (㎡ K)；平均 D 值：4.79； 构造名称 内-250 加气混凝土＋35 聚苯颗粒保温浆料 构造 类型 外墙 面积 (m2) 134.85 面积 所占 比例 1.00 传热系 数 K[W / (㎡ K)] 0.48 热惰 性指 标D 4.79
[(㎡ K)/W]
热惰性 指标 D 0.407 0.900 0.245 1.186 0.247 2.985
0.026 1.667 0.022 0.069 0.023 1.807
第 3 页 共 6 页
八、 外墙
1、 外墙相关构造 1） 构造名称：内-250 加气混凝土＋35 聚苯颗粒保温浆料[外墙] 材料名称 （由外到内） 加气混凝土、泡沫混凝土(ρ =500) 石灰水泥砂浆（混合砂浆） 聚苯颗粒保温浆料(ρ =230) 石灰水泥砂浆（混合砂浆） 各层之和 传热系数 K=1/(0.11+∑R+ Ro) 资料来源： 编 号 1 2 3 4 — 厚度 δ (mm) 250 20 35 20 325 导热系数 λ [W/(m.K)] 0.190 0.870 0.060 0.870 — 蓄热 系数 S W/(㎡.K) 2.810 10.750 1.020 10.750 — 0.477 修正 系数 α 1.00 1.00 1.00 1.00 — 修正后热 阻R
三、 计算依据
《公共建筑节能设计标准》 （GB50189—2005）
四、 有关说明
1、 此报告中，Ro 代表外表面对流换热阻，在夏热冬暖地区取 0.05，其它地区取 0.04。
第 2 页 共 6 页
五、 形体数据
建筑面积 A0 地上体积 V0 外表面积 F0 体型系数 S 所处气候分区 体型系数要求 1031 m2 4642 m3 1829 m2 0.394 夏热冬冷 无要求
3）西向外墙 总面积：73.48 ㎡；平均 K 值：0.48 W / (㎡ K)；平均 D 值：4.79； 构造名称 内-250 加气混凝土＋35 聚苯颗粒保温浆料 构造 类型 外墙 面积 (m2) 73.48 面积 所占 比例 1.00 传热系 数 K[W / (㎡ K)] 0.48 热惰 性指 标D 4.79
七、 屋顶构造
1、 构造名称：XPS 保温+陶粒混凝土找坡 160 材料名称 （由外到内） 碎石、卵石混凝土(ρ =2300) 挤塑聚苯乙烯泡沫板（XPS）(ρ =30) 水泥砂浆 钢筋混凝土 石灰水泥砂浆（混合砂浆） 各层之和 传热系数 K=1/(0.11+∑R+Ro) 修正后 K 标准要求 是否符合标准要求 资料来源： 编 号 1 2 3 4 5 — 厚度 δ (mm) 40 50 20 120 20 250 导热系数 λ [W/(m.K)] 1.510 0.030 0.930 1.740 0.870 — 蓄热 系数 S W/(㎡.K) 15.360 0.540 11.370 17.200 10.750 — 0.511 0.511 K≤0.70 符合 修正 系数 α 1.00 1.00 1.00 1.00 1.00 — 修正后热 阻R
建筑节能计算报告书
（公共建筑）
项目名称： 建筑名称： 计 算 人： 校 对 人： 审 核 人： 报告日期：
孝昌翰墨情文化商业街 3# － － － － 2010 年 10 月 7 日
孝感市城市规划设计院
计算软件名称 计算软件版本 软件开发单位 建筑节能设计分析软件 TH-BECS2006 BECS2006 Build070622 清华斯维尔软件科技有限公司
