❖ 施工机械使用费=Σ（工程量*机械定额台班消耗量* 机械台班综合单价）+其他机械使用费
整理ppt
4
电气工程综述
❖ 电气工程是指施工企业依照施工图设计的内容,将规定的 线路材料、电气设备及装置性材料等，按照规程规范的要求 安装到各用电点，并经调试验收的全部工作。它包括：内线 工程、外线工程、变配电工程、动力及照明工程、防雷接地 等。
❖ 高层建筑增加费（指高度在6层或20米以上的工业 与民用建筑）按定额说明要求计算。
整理ppt
11
工程量计算规则及定额套用
❖ 电气安装工程量的计算，主要是按照电气施工图和 电气安装预算定额和工程量计算规则规定的内容进 行计算。
❖ 电气施工图表明了电气设备和线路工程的型号、规 格、安装及管线敷设方法和具体位置，可以按照一 定的比例计算管线长度并在施工图提供的资料中计 算电气设备和材料的数量。
动力工程的主要施工内容是设备安装，对电气设备 进行就位、调平、找正、固定与接线、接地等。 （四）变配电工程：由变压器、高低压配电装置、继 电保护与电气计量等二次设备和二次接线构成的室 内变电所（站、室）。 （五）防雷工程：建筑物和电气装置的防雷设施。 （六）电气接地工程：各种电气装置的保护接地、工 作接地、防静电接地装置等。
1、各种柜、屏（盘）按照功能、容量化分项目。按功能化分 为控制屏、继电信号屏等，按容量化分为硅整流柜、可控 硅等。
2、各种动力、照明成套配电箱均以箱体半周长划分项目。
3、焊（压）接线端子定额只适用于导线，电缆终端头制作、 安装定额中已包括压接线端子，不得重复计算。
4、盘柜配线仅适用于盘上小设备元件的少量现场配线，不适
❖ 人工费=Σ（工程量*人工工日概预算定额*相应等级 的日工资单价）
整理ppt
4
电气工程综述
❖ 电气工程是指施工企业依照施工图设计的内容,将规定的 线路材料、电气设备及装置性材料等，按照规程规范的要求 安装到各用电点，并经调试验收的全部工作。它包括：内线 工程、外线工程、变配电工程、动力及照明工程、防雷接地 等。
❖ 高层建筑增加费（指高度在6层或20米以上的工业 与民用建筑）按定额说明要求计算。
整理ppt
11
工程量计算规则及定额套用
❖ 电气安装工程量的计算，主要是按照电气施工图和 电气安装预算定额和工程量计算规则规定的内容进 行计算。
❖ 电气施工图表明了电气设备和线路工程的型号、规 格、安装及管线敷设方法和具体位置，可以按照一 定的比例计算管线长度并在施工图提供的资料中计 算电气设备和材料的数量。
动力工程的主要施工内容是设备安装，对电气设备 进行就位、调平、找正、固定与接线、接地等。 （四）变配电工程：由变压器、高低压配电装置、继 电保护与电气计量等二次设备和二次接线构成的室 内变电所（站、室）。 （五）防雷工程：建筑物和电气装置的防雷设施。 （六）电气接地工程：各种电气装置的保护接地、工 作接地、防静电接地装置等。
1、各种柜、屏（盘）按照功能、容量化分项目。按功能化分 为控制屏、继电信号屏等，按容量化分为硅整流柜、可控 硅等。
2、各种动力、照明成套配电箱均以箱体半周长划分项目。
3、焊（压）接线端子定额只适用于导线，电缆终端头制作、 安装定额中已包括压接线端子，不得重复计算。
4、盘柜配线仅适用于盘上小设备元件的少量现场配线，不适
❖ 人工费=Σ（工程量*人工工日概预算定额*相应等级 的日工资单价）
电气安装工程预算培训课件
该预算中包括了材料费、人工 费、机械费、管理费、利润等 费用，其中材料费占比最大， 约为60%，人工费占比其次， 约为20%。该预算中还考虑了 风险因素和不可预见费用。
04
电气安装工程预算软件应用
电气安装工程预算软件的基本功能与优势
自动化计算
软件能够自动进行工程量的计 算，减少人工计算的工作量。
作用
电气安装工程预算是施工企业进行成本控制、考核经济效益 的重要依据，也是业主进行投资估算和方案选择的重要依据 。
电气安装工程预算的构成要素
工程实体费用
包括人工费、材料费、设备费等 ，这些费用是构成工程实体的基
础。
措施费用
包括安全文明施工费、临时设施费 、夜间施工费等，这些费用是对工 程实施过程中的各种措施进行补偿 的费用。
电气安装工程预算培训 课件
汇报人： 2023-11-25
目 录
• 电气安装工程基础知识 • 电气安装工程预算编制 • 电气安装工程预算实例分析 • 电气安装工程预算软件应用 • 电气安装工程预算常见问题与对策 • 电气安装工程预算的发展趋势与展望
01
电气安装工程基础知识
电气安装工程的定义与分类
预算审查片面
由于审查范围过于狭窄，导致预算中 存在漏洞或缺陷。
03
04
对策
扩大预算审查范围，对预算进行全面 、系统的审查。
预算审查拖延
由于审查过程过于繁琐或拖延，导致预算编 制进度受到影响。
05
06
对策
优化审查流程，提高审查效率，确保预算编制 进度的顺利进行。
预算执行过程中的常见问题与对策
预算执行不到位
电气安装工程预算
该建筑的电气安装工程预算包括了强电、弱电、消防电气等系统的安装工程，预算金额为 1000万元，工程量为5000平方米。
电气安装工程预算培训课件
事项。
行业发展趋势分析
智能化技术的应用
随着人工智能、大数据等技术的不断发展，电气安装工程的智能化 水平将不断提高，预算编制的准确性和效率也将得到显著提升。
绿色环保理念的推广
环保意识的增强使得电气安装工程越来越注重绿色环保，预算编制 中需要考虑环保因素，如使用环保材料和节能技术等。
市场竞争的加剧
电气安装工程市场的竞争日益激烈，要求预算编制人员不断提高自身 素质，以适应市场需求的变化。
间接费用核算方法与分摊比例
间接费用核算方法
一般采用以直接费为计算基础，以人工费为计算基础或以人 工费和机械费合计为计算基础的方法。
分摊比例
根据工程类别、专业特点和地区差异等因素确定，一般按照 一定百分比进行分摊。
利润和税金计算规则
利润计算规则
根据工程类别和取费标准确定利润率 ，以直接费和间接费之和为基数计算 。
电气工程概述
电气工程定义
电气工程的应用领域
电气工程是研究电能的生产、传输、 分配、使用和控制技术与设备的工程 领域。
电气工程的应用领域广泛，包括电力 系统、电机与电器、控制科学与工程 、信息与通信工程等。
电气工程的重要性
电气工程是现代科技领域中的核心学 科之一，更是当今高新技术领域中不 可或缺的关键学科。
预算编制方法及技巧
方法
采用工程量清单计价模式，根据清单项目特征描述计算工程量，套用相应定额子 目进行组价。
技巧
熟悉掌握电气安装工程的施工工艺和流程，了解相关材料和设备的市场价格信息 ，合理确定各项费用的取费标准。同时，注意与业主、设计、施工等各方沟通协 调，确保预算编制的准确性和合理性。
03
电气安装工程费用构成与计算
第四章电气设备安装工程定额与预算PPT课件
本定额不包括以下内容：
. 以上及专业专用项目的电气设备安装。
. 电气设备（如电动机等）配合机械设备进
行单体试运转和联合试运转工作。
2020/7/24
3
安装工程定额与预算 第四章 电气设备安装工程定额与预算
本册定额与其他有关安装专业定额册的关系
.与第一册“机械设备定额”的分界 ()各种电梯的机械部分主要指：轿箱、配
2020/7/24
12
安装工程定额与预算
第四章 电气设备安装工程定额与预算
.安装与生产同时进行时，安装工程的总 人工费增加，全部为因降效而增加的人 工费（不含其他费用）。
.在有害人身健康的环境（包括高温、多 尘、噪声超过标准和在有害气体等有害 环境）中施工时，安装工程的总人工费 增加，全部为因降效而增加的人工费 （不含其他费用）。
第六册《工业管道安装工程》相应项目。
由制造厂随机、炉本体范围内供货的属
于本体管道，之外由设计部门设计的管道另执
行第六册《工业管道安装工程》有关项目。
2020/7/24
6
安装工程定额与预算
第四章 电气设备安装工程定额与预算
.与第七册“消防及安全防范定额”的分界
（）.用于控制电路的按钮执行第二册， 用于报警的按钮执行第七册；
()电机安装执行第一册有关项目，电机检查接线 执行本册有关项目。
2020/7/24
5
安装工程定额与预算 第四章 电气设备安装工程定额与预算
.与第六册“工业管道定额”的分界
除锅炉本体和汽轮机本体管道外，凡是
电站高、中、低压工业管道，厂区循环水管道
安装以及烟、风、煤管道制作均应执行第六册
相应项目。
烟、风、煤管道制作及支吊架安装执行
电气预算PPT课件
第七章 消防工程预算
执行《消防及安全防范设备工程 》——第七册
一、自动报警系统
M Y ∧! S 模 按光温 烟 报 块 钮感感 感 警
器
定额编号
项目
二总线制
7-6 7-7 7-8 7-12 7-13
7-20 7-21 7-48
感烟 感温 光束 手动按钮
模块 壁挂式报
警器 200点以下 500点以下
2、接地跨接线定额不能用于电气设备、管材的接 地跨接线，只能用于非电设备管线、管材 的接地跨接线
配电箱、金属线管、金属桥架，定额均含接地 跨接线
3、独立避雷针制作——执行“一般铁构件”
4、利用铜绞线作接地引下线，执行“配管配线” 章定额
第四节 电缆工程预算
一、电缆定额 1、什么是电缆——凡设计说明规定为 电缆者，执行电缆定额
定额已含吊钩固定和安装调速开关，不可另
计
照明接线 火线接开关，零线、开关线接灯头 n 联开关接n+1根线 插座是左零右相，上接PE
安装工程工程量清单计价大作业 题目：某住宅一层照明工程工程量清单计价 设计说明： 1． 层高3m 2． 电源进线采用BV3x16-PR50-CC 3． 配电箱尺寸：高x宽=300mmx200mm，m 4． 用户线均为：BV2.5-SC15-WC/CC,其根 数如图所示
1、结构厚度>3mm，执行一般 铁构件 结构厚度 ≤3mm，执行轻型铁 构件
2、如铁构件有专门安装定额，则执 行专门定额——如：进户横担安装 、基础槽钢
如无专门安装定额，则执行铁构件 安装定额
3、铁构件定额含有刷油、喷漆、补 刷油，不可另套第十一册
三、成套配电箱安装
1、分落地式和悬挂、嵌入式，以“台” 为单位套定额
电气安装预算编制教学课件
某住宅小区电气安装预算编制案例
预算编制步骤 确定电气系统需求和规格
估算材料成本
某住宅小区电气安装预算编制案例
确定人工成本
计算其他相关费用
汇总所有费用并形成预算
案例分析：在预算编制过程中，需要考虑到不同 品牌和规格的材料成本，以及当地的人工成本和 其他相关费用。同时，还需要注意材料损耗和工 程变更等因素对预算的影响。
电气安装工程量的计算
电缆安装工程量的计算
电缆安装工程量计算方法
电缆损耗
根据电缆的型号、规格、长度以及敷 设方式，计算电缆安装所需的总长度 。
根据电缆的长度、截面和电阻值等因 素，计算电缆在传输过程中的损耗。
电缆附加长度
考虑电缆在转弯、交叉、跨越障碍物 等处的附加长度，以确保电缆能够顺 利敷设。
变压器安装工程量的计算
优化施工组织
合理安排施工进度和劳动力， 提高施工效率，减少浪费和不 必要的支出。
费用控制
对各项费用进行严格控制，避 免超支和浪费，确保预算的合
理使用。
预算调整与修改的流程
01
02
03
04
预算调整申请
当工程实际情况发生变化或出 现不可预见因素时，提出预算
调整申请。
预算审核与评估
对调整申请进行审核和评估， 确定调整的范围和影响。
02
它包括了对人工、材料、设备、 间接费用等方面的预测和计算， 是控制工程成本、确定工程造价 的重要依据。
0与间接费的计算
直接费
直接费是指在施工过程中直接消耗的费用，包括人工费、材料费和机械费。在 电气安装预算中，直接费是计算工程量的基础，需要根据工程量清单和定额进 行计算。
感谢观看
THANKS
电气工程预算编制课件
接地装置
接地极、接地线、接地 网等。
安装工程
防雷设备的制作安装、 接地装置的埋设等。
预算编制要点
根据防雷和接地设计要 求，计算防雷设备和接 地装置的购置费、制作
安装费用。
其他费用
设计费
根据设计图纸和工作量计算设计费用。
工程管理费
根据工程规模和复杂程度计算工程管理费用。
其他杂项费用
包括培训费、税费等其他相关费用。
预算内容
主要包括电气设备、材料、人工 、间接费用等。
编制依据
设计方案、施工图纸、技术要求 、市场价格信息等。
电气工程预算的重要性
控制投资成本
通过预算编制，可以预测整个 电气工程的投资成本，为投资 者提供决策依据，避免盲目投
资。
指导施工计划
预算编制过程中，需要对施工 进度、材料需求等进行规划， 有助于指导施工计划的制定。
对电气工程所需材料的单价进行市场 调研，确保材料价格合理、符合市场 行情。
审查费用计取的合规性
核对各项费用是否按照规定的费率、 基数和计算方法进行计取，确保合规 性。
电气工程预算的控制措施
制定预算控制目标
根据电气工程项目的实际情况，制定合理的 预算控制目标。
实施动态监控
对电气工程预算执行情况进行实时跟踪和监 控，及时发现并解决预算偏差问题。
工程地点：某市某区
编制依据：国家相关法律 法规、行业标准、工程量 清单计价规范等
电气设备及安装工程的预算编制
01
02
03
04
变压器、高低压开关柜等设备 的采购与安装费用预算
电缆、电线等材料的采购与敷 设费用预算
配电箱、控制箱等箱体的制作 与安装费用预算
电气预算讲义PPT课件
第二章、《2008年天津市安装工 程 预算基价》相关内容
第二章、《2008年天津市安装工程预算基价 》相关内容
一、安装工程预算定额内容组成
（1）册说明 主要介绍定额的内容、适用范围、编制依据、适应条件和工作内容，人工、 材 料、施工机械台班消耗量和相应预算价格的确定方法、确定依据等。
（2）目录 为查找、检索定额项目提供方便。
（3）分章说明 主要说明本章定额的适用范围、内容、计算规则及有关定额系数的规定等。
（4）定额表 定额表包括：分节工作内容、注、各子目定额的人工、材料、施工机械台班 消耗量指标及定额基价、综合基价、未计价材料等。
（5）附录 附录一般有以下内容： ① 工程量计算方法及有关规定、附图等 ② 材料、构件、元件等质（重）量表、配合比表、损耗率表等 ③ 材料价格取定表 ④ 施工机械台班单价表等。
2、规范中规定的各种事件时限要求
条文 发包人应对承包人递交的竣工结算书签收，拒 不签收的，承包人可以不交付竣工工程。
条文 发包人在收到承包人递交的竣工结算书后，应 按合同约定时间核对。
同一工程竣工结算核对完成，发、承包双方签字 确认后，禁止发包人又要求承包人与另一个或多个 造价咨询人重复核对竣工结算。
预算基价由人工费、材料费、机械费和企业管理费
一、人工费 1、定额基价中人工费由综合工和其他人工费组成，工日 单价按工种技术含量不同分为三类：一类工每工日元； 二类工每工日元；三类工每工日元。安装工程中大部分 工日为二类工。由于定额中人工费还含有其他人工费， 所以定额人工费÷工日单价≠综合工日数。
2、目前公司劳务清包分包合同中所指的定额工日为综合 工，分包人工费＝定额中综合工日数*分包投标人工单 价，定额人工费中其他人工费与分包人工费无关。
电气安装工程预算ppt课件
电气安装 工程 预算
一、电气施工图
• 1、施工图的图纸目录 • 2、施工阐明 • 3、设备资料表 • 4、平断面图 • 5、系统接线图 • 6、原理接线图 • 7、安装接线图 • 8、详图 • 详图分大样图和规范图两类。
二、怎样阅读电气安装施工图
• 首先应阅读施工阐明，了解该项工程的总体情 况，领会设计意图，施工范围，详细施工要求 等。然后看该工程的电气主接线图，掌握其电 气配置情况和变配电特点，并结合阅读总平面 布置图，对屋外、屋内配电安装、进线和出线、 各种电压等级的配电方式均应有了解。之后， 再阅读电气施工的剖面〔断面〕图等，看明白 各设备的安装方式，相互衔接、运用的资料、 敷设的电缆导线等。更详细一些的可以查看电 气设备的安装接线图、原理展开图以及施工详 图，搞清楚相互间的电缆联络、电缆敷设方式 等。
• 图例--识图的辅助工具
高 压 开 关 柜 型 号 含 义
• 例如：LGJ-2×50+1×20
• 钢芯铝绞线2根50mm2和1根20mm2
• 2、型线：铜母线〔TMY〕
•
铝母线〔LMY〕
•
扁钢
•
母线槽〔三相三线、三相四线、
三相五线〕
• 例如：TMY-4〔100×8〕+80×6 K
• (2)小数取定。①安装费：设备和安装性资料安装费单价按预算 定额取定，有几位小
• 数取几位小数，合价时按四舍五入取整数。安装性资料安装工 程量单位按定额要求单位计列；②设备费：设备的单价、合价 一概取整数；⑧主要资料费：主要资料单价取二位小数，合价 计算一概按四舍五入取整数；④工程量：设备工程量取整数。 安装性资料工程量普通取整数，但按吨或loom等为单位者取二 位小数。
• (3)资料损耗率的计算。为便于计算和校核，并使图纸中数量与 预算数量获得一致，普通按定额规定损耗率乘以应加损耗的资 料费合价求得，或者按一样性质的几项资料费的合价相加，再 乘以损耗率求得。
一、电气施工图
• 1、施工图的图纸目录 • 2、施工阐明 • 3、设备资料表 • 4、平断面图 • 5、系统接线图 • 6、原理接线图 • 7、安装接线图 • 8、详图 • 详图分大样图和规范图两类。
二、怎样阅读电气安装施工图
• 首先应阅读施工阐明，了解该项工程的总体情 况，领会设计意图，施工范围，详细施工要求 等。然后看该工程的电气主接线图，掌握其电 气配置情况和变配电特点，并结合阅读总平面 布置图，对屋外、屋内配电安装、进线和出线、 各种电压等级的配电方式均应有了解。之后， 再阅读电气施工的剖面〔断面〕图等，看明白 各设备的安装方式，相互衔接、运用的资料、 敷设的电缆导线等。更详细一些的可以查看电 气设备的安装接线图、原理展开图以及施工详 图，搞清楚相互间的电缆联络、电缆敷设方式 等。
• 图例--识图的辅助工具
高 压 开 关 柜 型 号 含 义
• 例如：LGJ-2×50+1×20
• 钢芯铝绞线2根50mm2和1根20mm2
• 2、型线：铜母线〔TMY〕
•
铝母线〔LMY〕
•
扁钢
•
母线槽〔三相三线、三相四线、
三相五线〕
• 例如：TMY-4〔100×8〕+80×6 K
• (2)小数取定。①安装费：设备和安装性资料安装费单价按预算 定额取定，有几位小
• 数取几位小数，合价时按四舍五入取整数。安装性资料安装工 程量单位按定额要求单位计列；②设备费：设备的单价、合价 一概取整数；⑧主要资料费：主要资料单价取二位小数，合价 计算一概按四舍五入取整数；④工程量：设备工程量取整数。 安装性资料工程量普通取整数，但按吨或loom等为单位者取二 位小数。
• (3)资料损耗率的计算。为便于计算和校核，并使图纸中数量与 预算数量获得一致，普通按定额规定损耗率乘以应加损耗的资 料费合价求得，或者按一样性质的几项资料费的合价相加，再 乘以损耗率求得。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
又可分为铜芯和铝芯。 配管：电线管，钢管、硬塑料管
5.照明器具 可分为一般照明、局部照明、混合照明、事 故照明
按电光源分：热辐射光源和气体放射光源 6.防雷接地装置 接地极、接地母线、避雷针、避雷网、避雷针
引下线
7.10kv以下架空线路
避雷针 防舞器 线夹
导线 绝缘子 防舞器 线夹
杆塔 接地装置
２．暗敷设
穿管配线时，线管管径选择的基本原则：
单根导线穿管时，线管内径不小于导线外径的 １．４－１．５倍；
多根导线穿同一线管时，线管内径不小于导线 截面积总和的２．５倍；
电缆穿管时，线管内径不小于电缆外径的 １．５倍。
在施工图中配电线路的标注格式： ａ－ｂ（ｃ×ｄ）ｅ－ｆ
ａ－回路编号 ｂ－导线型号 ｃ－导线根数 ｄ－导线截面积 ｅ－敷设方式及穿管管径 ｆ－敷设部位
3.电缆
按功能和用途分为： 电力电缆、控制电缆、通讯电缆等
按电压分：500V、1000V、6000V、10000V 及更高电压 敷设方式：埋地敷设、穿导管敷设、沿支架敷 设等。
4.配管配线 由配电箱接到各用电器具的供电和控制线
路的安装 分明配和暗配。
绝缘导线：聚氯乙烯绝缘导线、聚丁烯绝缘导 线、橡皮绝缘线
表１．线路敷设方式代号
Ｋ：用瓷瓶或瓷柱敷设 ＴＣ：用电线管敷设
ＰＬ：用瓷夹敷设
ＰＣＬ：用塑料夹敷设
ＳＣ：用焊接钢管敷设
ＣＴ：用桥架（或托盘） 敷设 ＦＥＣ：用半硬塑制管敷 设
ＰＣ（ＰＶＣ）：用硬塑 料管敷设 ＰＲ：用塑料线槽敷设
ＳＲ：用金属线槽敷设
表２．线路明敷设部位代号
ＳＲ：沿钢索敷设
ＷＥ：沿墙敷设
Ｍ：Ｒ－嵌入式；Ｘ－悬挂式（可不表示） Ｌ：Ｒ－嵌入式；Ｆ－防护式；Ｗ－户外式 ４．设计序号 ５．Ｍ：回路数；Ｌ：方案号 ６．Ｍ：接线方案代号；
Ｌ：控制回路额定电流代号
ＸＭＲ－４－３／１
照明配电箱，嵌入式安装结构，设计序号 为４，出线回路数为３，接线方案为１方案。
三、线路 １．明敷设
①瓷夹配线 ②瓷瓶配线 ③槽板配线 ④穿管明配线 ⑤塑料护套线配线
ＢＥ：沿屋架或屋架下弦 ＣＥ：沿天棚敷设 敷设
ＣＬＥ：沿柱敷设
ＡＣＥ：在能进人的吊顶 棚内敷设
表３．线路暗敷设部位代号
ＢＣ：暗设在梁内
ＦＣ：暗设在地面内或地 板内
ＣＣ：暗设在屋面内或顶 ＷＣ：暗设在墙内 板内
ＣＬＣ：暗设在柱内
ＡＣ：暗设在不能进人的 吊顶内
四、开关、插座 ①开关：
拉线开关、跷板开关、按钮开关 安装高度：
灯具安装方式代号
代号 CP CP1 CP2 CP3 CH P W
说明 自在器线吊式
固定线吊式 防水线吊式
吊线器式 链吊式 管吊式 壁装式
代号 S R T CR WR SP CL
说明 吸顶式或直附式
嵌入式 台上安装 顶棚内安装 墙壁内安装 支架上安装 柱上安装
（三）防雷与接地工程 1.建筑物易受雷击的部位
第六章 电气设备安装工程 施工图预算的编制
第一节 概述
（一）建设项目中电气工程的主要内容 1.变配电设备
是变电设备和配电设备的总称 用途：变换电压，分配电能。 安装：室内、室外、杆上 2.电机及电气控制设备
电机是发电机和电动机的统称 按所供电源不同：直流电机和交流电机 直流电机又可分为单相电机和三相电机
基础
电杆：木电杆、水泥电杆和铁塔 横担：木横担、角铁横担、瓷横担 绝缘子：拉线、水平拉线、弓形拉线 导线：绝缘导线和裸导线
8.起重设备及电梯的电气装置
（二）电气照明工程
内线工程、外线工程、变配电工程、动力及 照明工程、防雷接地工程
③弄清各种配电线路的起点和终点、敷设方 式、型号、规格、根数，以及在建筑物中的 走向、平面位置和垂直位置
5.控制原理图 控制电器就是指对用电设备进行控制和保
护的电气设备 二、详图 1.电气工程详图 2.标准图
（二）阅读电气安装工程施工图的一般程序 阅读顺序：
①看标题及图纸目录 ②看总说明 ③看系统图 ④看平面布置图 ⑤看电路图 ⑥看安装接线图 ⑦看安装大样图 ⑧看设备材料表
与屋顶坡度关系最大 2.建筑物防雷措施
装设防雷装置 ①接闪器
有避雷针、避雷带和避雷线 ②引下线 ③接地装置
第二节 电气设备安装工程施工图
（一）电气安装工程施工图的分类
按工程性质分：变配电工程施工图、动 力工程施工图、照明工程施工图、防雷接地 工程施工图、弱电工程施工图以及架空线路 施工图等。
按表现内容分：基本图和详图
（三）电气照明图 一、照明系统图
1.供电电源的种类及表达方法 2.导线 二、电气照明平面图
第三节 电气设备安装工程预算定额 第二册

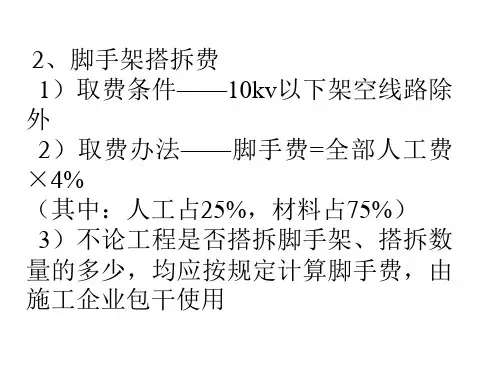

一、定额系数 1.脚手架搭拆费
以人工费为基数 费率为4%，其中人工工资占总额的25%。10kv
以下架空线路的安装不计该费用
2.工程超高费
5m以上，20m以下，按超高部分的33%计。
一、进户装置 室外电源：
三相四线制、三相三线制和单相两线制。 相：火线
进户装置包括：横担（铁质、木质）、引下线、 进户线、进户管、支架
二、配电箱 材质：木制、塑料制、铁制 安装：明装、暗装和立装 用途：电力配电箱和照明配电箱、综合配电箱 制造方式：定型和非定型
Ｘ
１．Ｘ－－配电箱 ２．用途：Ｍ照明用；Ｌ电力用 ３．安装结构代号：
一般开关：距地面1.3m，距门框0.15— 0.2m处。
拉线开关：距地面2—3m，距门框0.15— 0.2m 方式安装：明装 和暗装
②插座 单相二极、单相三极、三相四极等
安装：明装和暗装
五、灯具 安装方式：
吸顶式、嵌入式、悬挂式、壁挂式 表达格式：
a-b[ (c×d)/e ]/f a-灯具数 b-型号 c-每盏灯的灯泡数或灯管数 d-灯泡容量（w） e-安装高度（m） f-安装方式
一.基本图
1.设计说明
2.主要设备材料表
3.系统图 内容：
①整个变、配电系统的连接方式、分支回路 ②主要变配电设备的名称、型号、规格及数 量 ③主干线路的敷设方式、型号及规格
4.电气平面图
内容：
①了解建筑物的平面布置、轴线分布、尺寸 及图纸比例
②各用电设备的名称、型号及他们在平面图 上的位置
5.照明器具 可分为一般照明、局部照明、混合照明、事 故照明
按电光源分：热辐射光源和气体放射光源 6.防雷接地装置 接地极、接地母线、避雷针、避雷网、避雷针
引下线
7.10kv以下架空线路
避雷针 防舞器 线夹
导线 绝缘子 防舞器 线夹
杆塔 接地装置
２．暗敷设
穿管配线时，线管管径选择的基本原则：
单根导线穿管时，线管内径不小于导线外径的 １．４－１．５倍；
多根导线穿同一线管时，线管内径不小于导线 截面积总和的２．５倍；
电缆穿管时，线管内径不小于电缆外径的 １．５倍。
在施工图中配电线路的标注格式： ａ－ｂ（ｃ×ｄ）ｅ－ｆ
ａ－回路编号 ｂ－导线型号 ｃ－导线根数 ｄ－导线截面积 ｅ－敷设方式及穿管管径 ｆ－敷设部位
3.电缆
按功能和用途分为： 电力电缆、控制电缆、通讯电缆等
按电压分：500V、1000V、6000V、10000V 及更高电压 敷设方式：埋地敷设、穿导管敷设、沿支架敷 设等。
4.配管配线 由配电箱接到各用电器具的供电和控制线
路的安装 分明配和暗配。
绝缘导线：聚氯乙烯绝缘导线、聚丁烯绝缘导 线、橡皮绝缘线
表１．线路敷设方式代号
Ｋ：用瓷瓶或瓷柱敷设 ＴＣ：用电线管敷设
ＰＬ：用瓷夹敷设
ＰＣＬ：用塑料夹敷设
ＳＣ：用焊接钢管敷设
ＣＴ：用桥架（或托盘） 敷设 ＦＥＣ：用半硬塑制管敷 设
ＰＣ（ＰＶＣ）：用硬塑 料管敷设 ＰＲ：用塑料线槽敷设
ＳＲ：用金属线槽敷设
表２．线路明敷设部位代号
ＳＲ：沿钢索敷设
ＷＥ：沿墙敷设
Ｍ：Ｒ－嵌入式；Ｘ－悬挂式（可不表示） Ｌ：Ｒ－嵌入式；Ｆ－防护式；Ｗ－户外式 ４．设计序号 ５．Ｍ：回路数；Ｌ：方案号 ６．Ｍ：接线方案代号；
Ｌ：控制回路额定电流代号
ＸＭＲ－４－３／１
照明配电箱，嵌入式安装结构，设计序号 为４，出线回路数为３，接线方案为１方案。
三、线路 １．明敷设
①瓷夹配线 ②瓷瓶配线 ③槽板配线 ④穿管明配线 ⑤塑料护套线配线
ＢＥ：沿屋架或屋架下弦 ＣＥ：沿天棚敷设 敷设
ＣＬＥ：沿柱敷设
ＡＣＥ：在能进人的吊顶 棚内敷设
表３．线路暗敷设部位代号
ＢＣ：暗设在梁内
ＦＣ：暗设在地面内或地 板内
ＣＣ：暗设在屋面内或顶 ＷＣ：暗设在墙内 板内
ＣＬＣ：暗设在柱内
ＡＣ：暗设在不能进人的 吊顶内
四、开关、插座 ①开关：
拉线开关、跷板开关、按钮开关 安装高度：
灯具安装方式代号
代号 CP CP1 CP2 CP3 CH P W
说明 自在器线吊式
固定线吊式 防水线吊式
吊线器式 链吊式 管吊式 壁装式
代号 S R T CR WR SP CL
说明 吸顶式或直附式
嵌入式 台上安装 顶棚内安装 墙壁内安装 支架上安装 柱上安装
（三）防雷与接地工程 1.建筑物易受雷击的部位
第六章 电气设备安装工程 施工图预算的编制
第一节 概述
（一）建设项目中电气工程的主要内容 1.变配电设备
是变电设备和配电设备的总称 用途：变换电压，分配电能。 安装：室内、室外、杆上 2.电机及电气控制设备
电机是发电机和电动机的统称 按所供电源不同：直流电机和交流电机 直流电机又可分为单相电机和三相电机
基础
电杆：木电杆、水泥电杆和铁塔 横担：木横担、角铁横担、瓷横担 绝缘子：拉线、水平拉线、弓形拉线 导线：绝缘导线和裸导线
8.起重设备及电梯的电气装置
（二）电气照明工程
内线工程、外线工程、变配电工程、动力及 照明工程、防雷接地工程
③弄清各种配电线路的起点和终点、敷设方 式、型号、规格、根数，以及在建筑物中的 走向、平面位置和垂直位置
5.控制原理图 控制电器就是指对用电设备进行控制和保
护的电气设备 二、详图 1.电气工程详图 2.标准图
（二）阅读电气安装工程施工图的一般程序 阅读顺序：
①看标题及图纸目录 ②看总说明 ③看系统图 ④看平面布置图 ⑤看电路图 ⑥看安装接线图 ⑦看安装大样图 ⑧看设备材料表
与屋顶坡度关系最大 2.建筑物防雷措施
装设防雷装置 ①接闪器
有避雷针、避雷带和避雷线 ②引下线 ③接地装置
第二节 电气设备安装工程施工图
（一）电气安装工程施工图的分类
按工程性质分：变配电工程施工图、动 力工程施工图、照明工程施工图、防雷接地 工程施工图、弱电工程施工图以及架空线路 施工图等。
按表现内容分：基本图和详图
（三）电气照明图 一、照明系统图
1.供电电源的种类及表达方法 2.导线 二、电气照明平面图
第三节 电气设备安装工程预算定额 第二册
一、定额系数 1.脚手架搭拆费
以人工费为基数 费率为4%，其中人工工资占总额的25%。10kv
以下架空线路的安装不计该费用
2.工程超高费
5m以上，20m以下，按超高部分的33%计。
一、进户装置 室外电源：
三相四线制、三相三线制和单相两线制。 相：火线
进户装置包括：横担（铁质、木质）、引下线、 进户线、进户管、支架
二、配电箱 材质：木制、塑料制、铁制 安装：明装、暗装和立装 用途：电力配电箱和照明配电箱、综合配电箱 制造方式：定型和非定型
Ｘ
１．Ｘ－－配电箱 ２．用途：Ｍ照明用；Ｌ电力用 ３．安装结构代号：
一般开关：距地面1.3m，距门框0.15— 0.2m处。
拉线开关：距地面2—3m，距门框0.15— 0.2m 方式安装：明装 和暗装
②插座 单相二极、单相三极、三相四极等
安装：明装和暗装
五、灯具 安装方式：
吸顶式、嵌入式、悬挂式、壁挂式 表达格式：
a-b[ (c×d)/e ]/f a-灯具数 b-型号 c-每盏灯的灯泡数或灯管数 d-灯泡容量（w） e-安装高度（m） f-安装方式
一.基本图
1.设计说明
2.主要设备材料表
3.系统图 内容：
①整个变、配电系统的连接方式、分支回路 ②主要变配电设备的名称、型号、规格及数 量 ③主干线路的敷设方式、型号及规格
4.电气平面图
内容：
①了解建筑物的平面布置、轴线分布、尺寸 及图纸比例
②各用电设备的名称、型号及他们在平面图 上的位置
