建筑电气识图与工程实例

合集下载

建筑电气工程施工图的识图ppt课件

建筑电气工程施工图的识图ppt课件
施工图是工程预算和结算的基础
02
根据施工图可以确定电气设备的数量、规格和安装工程量,从而进行准确的工程预算和结算。
施工图是验收和维护的参考
03
建筑电气工程施工图也是工程验收和维护的重要参考,可以帮助验收人员和维护人员了解设备的布局和配线情况,确保工程的正常运行。
建筑电气工程施工图重要性
详细列出了工程中所需的电气设备和材料的名称、型号、规格、数量等信息。
综合布线系统是建筑物内信息通信网络的基础设施,支持语音、数据、图像等多种信息传输。
综合布线系统概述
了解综合布线系统的组成部分,包括工作区子系统、水平子系统、垂直子系统、设备间子系统等。
系统架构组成
掌握各种布线材料(如双绞线、光纤等)和设备(如配线架、交换机等)的选型原则及性能参数。
布线材料及设备选型
关键知识点总结回顾
1Hale Waihona Puke 23分析住宅楼电气工程施工图的特点、设计思路及常见问题。
住宅楼电气工程施工图解读
探讨商业综合体电气系统的设计难点、解决方案及优化建议。
商业综合体电气系统案例分析
分析工业厂房动力与照明系统的配置、选型及施工注意事项。
工业厂房动力与照明系统实例
实际案例分析分享
绿色环保理念融入设计
安装接线图
02
01
03
04
05
建筑电气工程施工图组成要素
02
基础知识与符号解读
包括各种电气设备、元件、线路等在图纸上的表示方法,如变压器、电动机、开关、灯具等。
电气图形符号
对电气图形符号进行文字标注,包括设备名称、型号、规格、数量等信息,以便准确识别和理解图纸内容。
标注方法
电气图形符号及标注方法

建筑电气施工图实例图解(图例、符号、含义)汇总

建筑电气施工图实例图解(图例、符号、含义)汇总

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。

1.图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。

2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。

4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等。

5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0~A4,见表15-1。

基本幅面尺寸(mm)表15-1幅面代号A0A1A2A3A4宽×长(B×L)841×1189594×841420×591297×420210×297边宽(C)10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3。

建筑电气施工图实例图解(图例、符号、含义)

建筑电气施工图实例图解(图例、符号、含义)

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等.1。

图纸目录:图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。

2。

设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。

4。

平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸.平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等.5。

系统图:系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6.详图:详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1。

电气图面的规定幅面尺寸共分五类:A0~A4,见表15—1.绘制电气图所用的各种线条统称为图线。

常用图线见表15—2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15—3.线路敷设方式文字符号见表15—4。

线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5。

标注线路用途的文字符号见表15-6。

标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c(d×e +f×g)i-j h其中a——线缆编号; b—-型号;c—-线缆根数; d——线缆线芯数;e—-线芯截面(mm2); f—-PE、N线芯数;g——线芯截面(mm2); i-—线路敷设方式;j-—线路敷设部位; h——线路敷设安装高度(m).上述字母无内容时则省略该部分.例: N1 BLX—3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线,穿直径为20mm的水煤气钢管沿墙暗敷设。

(完整版)建筑电气施工图识图教程

(完整版)建筑电气施工图识图教程

建筑电气施工图识图方法(I)一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2。

电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的;4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图,以了解相互间的配合关系;5。

建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规范.二、电气施工图的组成1。

图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一.3。

系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4. 平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图,了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案,然后组织施工。

5. 控制原理图包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作.6. 安装接线图包括电气设备的布置与接线,应与控制原理图对照阅读,进行系统的配线和调校。

7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。

建筑电气工程识图

建筑电气工程识图
图1-7 窗的立面图 (a)立面图 1:50; (b)立面图1:100;(c)立面图1:200
图纸上比例的注写位置: 当整张图纸只用一种比例时,可注写在标题栏中
比例一项中 如一张图纸中有几个图形并各自选用不同的比例
时,可注写在图名的右侧,比例的字高,应比图 名的字高小一号或两号,如图所示。 识图时,可直接用尺量。
特殊表示方法。 1.两根轴线间的附加轴线,应以分母表示前一
轴线的编号,分子表示附加轴线的编号,编号宜 用阿拉数字顺序书写 表示横向2轴线后的第一条附加定位轴线。
表示纵向C轴线后的第三条附加定位轴线。
2.若在1号轴线或A号轴线之前的附加轴线时, 分母应以01或0A表示,如: 表示横向1轴线前的第一条附加定位轴线。
阅读建筑电气工程图必须熟悉电气图基本知识(表 达形式、通用画法、图形符号、文字符号)和建筑电气 工程图的特点。
阅读建筑电气工程图的方法没有统一规定。根据工 程总结,通常可按下面的方法进行阅读:了解情况先浏 览,重点内容反复看。
具体针对一套图纸,一般可按一下顺序阅读。
1、看标题栏和图纸目录。了解工程名称、项目内容、设 计日期及图纸数量和内容等。
同时引出几个相同部分的引出线,宜互相平行 ,也可画成集中于一点的放射线,如图所示。
1.1.9 方位
表示朝向及表现各向风力对该地区的影响。
指北针和风玫瑰
1.3.3 电气工程图的分类
1.系统图:表示系统或分系统的基本组成、相互 关系及其主要特征的一种简图。
2.平面图:表示电气设备、装置与线路平面布置 的图纸,是进行电气安装的主要依据。
的高度和宽度的关系应符合规定。
2.数字及字母
数字及字母在图样上的书写分直体和斜体两种。 与中文字混合书写时应稍低于书写仿宋字体的高

建筑电气识图与工程实例

建筑电气识图与工程实例

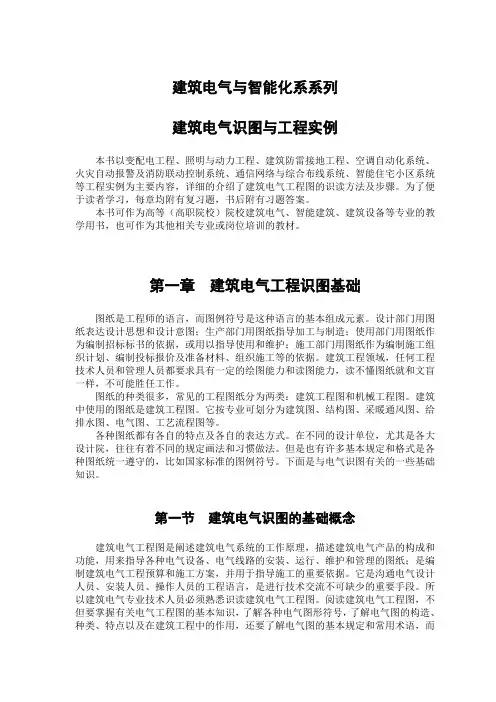

建筑电气与智能化系系列建筑电气识图与工程实例本书以变配电工程、照明与动力工程、建筑防雷接地工程、空调自动化系统、火灾自动报警及消防联动控制系统、通信网络与综合布线系统、智能住宅小区系统等工程实例为主要内容,详细的介绍了建筑电气工程图的识读方法及步骤。

为了便于读者学习,每章均附有复习题,书后附有习题答案。

本书可作为高等(高职院校)院校建筑电气、智能建筑、建筑设备等专业的教学用书,也可作为其他相关专业或岗位培训的教材。

第一章建筑电气工程识图基础图纸是工程师的语言,而图例符号是这种语言的基本组成元素。

设计部门用图纸表达设计思想和设计意图;生产部门用图纸指导加工与制造;使用部门用图纸作为编制招标标书的依据,或用以指导使用和维护;施工部门用图纸作为编制施工组织计划、编制投标报价及准备材料、组织施工等的依据。

建筑工程领域,任何工程技术人员和管理人员都要求具有一定的绘图能力和读图能力,读不懂图纸就和文盲一样,不可能胜任工作。

图纸的种类很多,常见的工程图纸分为两类:建筑工程图和机械工程图。

建筑中使用的图纸是建筑工程图。

它按专业可划分为建筑图、结构图、采暖通风图、给排水图、电气图、工艺流程图等。

各种图纸都有各自的特点及各自的表达方式。

在不同的设计单位,尤其是各大设计院,往往有着不同的规定画法和习惯做法。

但是也有许多基本规定和格式是各种图纸统一遵守的,比如国家标准的图例符号。

下面是与电气识图有关的一些基础知识。

第一节建筑电气识图的基础概念建筑电气工程图是阐述建筑电气系统的工作原理,描述建筑电气产品的构成和功能,用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸;是编制建筑电气工程预算和施工方案,并用于指导施工的重要依据。

它是沟通电气设计人员、安装人员、操作人员的工程语言,是进行技术交流不可缺少的重要手段。

所以建筑电气专业技术人员必须熟悉识读建筑电气工程图。

阅读建筑电气工程图,不但要掌握有关电气工程图的基本知识,了解各种电气图形符号,了解电气图的构造、种类、特点以及在建筑工程中的作用,还要了解电气图的基本规定和常用术语,而且还要掌握建筑电气工程图的特点及阅读的一般程序。

建筑电气工程识图讲解ppt课件

建筑电气工程识图讲解ppt课件
• 3.安装方法找大样;
• 详细针对一套图纸,普通多按以下顺序阅读〔阅 读〕,而后重点阅读。
• 1.看标题栏及图纸目录
• 了解工程称号、工程内容、设计日期及图纸 数量和内容等。
• 2.看总阐明
• 了解工程总体概略及设计根据,了解图纸中 未能表达清楚的各有关事项。如供电电源的来源、 电压等级、线路敷设方法、设备安装高度及安装 方式、补充运用的非国标图形符号、施工时应留 意的事项等。
• 系统图或框图是用符号或带注释的框, 概略表示系统或分系统的根本组成、相互 关系及其主要特征的一种简图。
• b)功能图
• 功能图是表示实际的或理想的电路而不 涉及实现方法的一种简图。
• c)逻辑图
• 主要用 二进制逻 辑单元图 形符号绘 制的一种 简图。
• 逻辑 图又分为 纯逻辑图 和详细逻 辑图。
动力及照明平面图的土建平面是完全按比例绘制 的,电气部分的导线和设备那么不完全按比例画 出他们的外形和外形尺寸,而是采用图形符号加 文字标注的方法绘制。导线和设备的垂直间隔和 空间位置普通也是不用立面图表示,只是采用文 字标注安装标高或附加必要的施工阐明来处理。
动力、照明平面图虽然是造价和安装施工的主要 根据,但普通平面图不反映线路和设备的详细安 装方法及安装技术要求,必需经过相应的安装大 样图和施工验收规范来处理。
3〕动力、照明平面图的用途和 特点
动力、照明图是假设将建筑物经过门、窗沿程度 方向切开,移去上面部分,人再站在高处往下看, 所看到的建筑平面外形、大小、墙柱的位置、厚 度、门窗的类型,以及建筑物内配电设备、动力、 照明设备等平面布置、线路走向等情况。
动力及照明平面图主要表示动力及照明线路的敷 设位置、敷设方式、导线规格型号、导线根数、 穿管管径等,同时还标出各种用电设备〔如照明 灯、电动机、电风扇、插座等〕及配电设备〔配 电箱、开关等〕的数量、型号和相对位置。

建筑建筑电气工程图识图方法与实例

建筑建筑电气工程图识图方法与实例

第1章阅读建筑电气工程图的基本知识建筑电气工程图是阐述建筑电气系统的工作原理,描述建筑电气产品的构成和功能,用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。

它是沟通电气设计人员、安装人员、操作人员的工程语言,是进行技术交流不可缺少的重要手段。

要看懂建筑电气工程图,必须掌握有关电气图的基本知识,了解各种电气图形符号,了解电气图的构造、种类、特点以及在建筑工程中的作用,还要了解电气图的基本规定和常用术语,以及看图的基本步骤和方法。

1.1 建筑电气工程图的表达形式1.1.1 关子电气图的概念电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。

识读电气图时,应了解电气图在不同的使用场合和表达不同的对象时,所采用的表达形式。

GB 6988《电气制图》系列标准规定,电气图的表达形式分为四种。

1.图图是用图示法的各种表达形式的统称,即用图的形式来表示信息的一种技术文件,包括用图形符号绘制的图(如各种简图)以及用其他图示法绘制的图(如各种表图)等。

2.简图简图是用图形符号、带注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的——种图。

在不致引起混淆时,简图可简称为图。

简图是电气图的主要表达形式。

电气图中的大多数图种,如系统图、电路图、逻辑图和接线图等都属于简图。

3.表图表图是表示两个或两个以上变量之间关系的一种图。

在不致引起混淆时,表图也可简称为图。

表图所表示的内容和方法都不同于简图。

经常碰到的各种曲线图、时序图等都属于表图,之所以用“表图”,而不用通用的“图表”,是因为这种表达形式主要是图而不是表。

国家标准把表图作为电气图的表达形式之一,也是为了与国际标准取得一致。

4.表格表格是把数据按纵横排列的一种表达形式,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或用以提供工作参数等。

表格可简称为表,如设备元件表、接线表等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

建筑电气识图与工程实例本书以变配电工程、照明与动力工程、建筑防雷接地工程、空调自动化系统、火灾自动报警及消防联动控制系统、通信网络与综合布线系统、智能住宅小区系统等工程实例为主要内容,详细的介绍了建筑电气工程图的识读方法及步骤。

第一章建筑电气工程识图基础图纸是工程师的语言,而图例符号是这种语言的基本组成元素。

设计部门用图纸表达设计思想和设计意图;生产部门用图纸指导加工与制造;使用部门用图纸作为编制招标标书的依据,或用以指导使用和维护;施工部门用图纸作为编制施工组织计划、编制投标报价及准备材料、组织施工等的依据。

建筑工程领域,任何工程技术人员和管理人员都要求具有一定的绘图能力和读图能力,读不懂图纸就和文盲一样,不可能胜任工作。

图纸的种类很多,常见的工程图纸分为两类:建筑工程图和机械工程图。

建筑中使用的图纸是建筑工程图。

它按专业可划分为建筑图、结构图、采暖通风图、给排水图、电气图、工艺流程图等。

各种图纸都有各自的特点及各自的表达方式。

在不同的设计单位,尤其是各大设计院,往往有着不同的规定画法和习惯做法。

但是也有许多基本规定和格式是各种图纸统一遵守的,比如国家标准的图例符号。

下面是与电气识图有关的一些基础知识。

第一节建筑电气识图的基础概念建筑电气工程图是阐述建筑电气系统的工作原理,描述建筑电气产品的构成和功能,用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸;是编制建筑电气工程预算和施工方案,并用于指导施工的重要依据。

它是沟通电气设计人员、安装人员、操作人员的工程语言,是进行技术交流不可缺少的重要手段。

所以建筑电气专业技术人员必须熟悉识读建筑电气工程图。

阅读建筑电气工程图,不但要掌握有关电气工程图的基本知识,了解各种电气图形符号,了解电气图的构造、种类、特点以及在建筑工程中的作用,还要了解电气图的基本规定和常用术语,而且还要掌握建筑电气工程图的特点及阅读的一般程序。

这是识读建筑电气工程图的基础。

一、图纸的格式与幅面大小一个完整的图面由边框线、图框线、标题栏、会签栏等组成。

由边框线所围成的图面,称为图纸的幅面。

幅面的尺寸共分五类:A0-A4。

A0、A1、A2号图纸一般不得加长,A3、A4号图纸可根据需要加长。

二、标题栏、会签栏标题栏又名图标,是用以确定图纸的名称、图号、张次更改和有关人员签署等内容的栏目。

标题栏的方位一般在图纸的下方或右下方,也可放在其他位置。

但标题栏中的文字方向为看图方向,即图中的说明、符号均应以标题栏的文字方向为准。

标题栏的格式,我国还没有统一的规定,各设计单位的标题栏格式都不一样。

常见的格式应有以下内容:设计单位、工程名称、项目名称、图名、图别、图号等。

会签名册要供相关的给排水、采暖通风、建筑、工艺等相关专业设计人员会审图纸时签名用。

三、图幅分区图幅分区的方法是将图纸相互垂直的两边各自加以等分,分区的数目视图的复杂程度而定,但每边必须为偶数。

每一分区的长度为25-75mm,分区信号,竖边方向用大写拉丁字母从上到下标注。

横边方向用阿拉伯数字从左往右编号。

分区代号用字母和数字表示,字母在前,数字在后。

四、图线绘制电气图所用的线条称为图线,线条在机械工程图中和电气工程图中有不同的用途。

图线的形式及应用序号图线名称图线形式机械工程图中电气工程图中1粗实线可见轮廓线电气线路、一次线路尺寸线、尺寸界线、二次线路、一般线路2细实线剖面线3虚线不可见轮廓线屏蔽线、机械连线控制线、信号线、围4点划线轴心线、对称中心线框线辅助围框线、36V以下5双点划线假想的投影轮廓线线路五、字体图面上的汉字、字母和数字是图的重要组成部分,图中的字体书写必须端正,笔划清楚,排列整齐,间距均匀,符合标准。

一般汉字用长仿宋体,字母、数字用直体。

图面上字体的大小,应视图幅大小而定。

字体最小高度基本图纸幅面A0A1A2A3A4字体最小高度5 3.5 2.5六、比例图纸上所画图形的大小与物体实际大小的比值称为比例。

电气设备布置图、平面图和电气构件详图通常按比例绘制。

比例的第一个数字表示图形尺寸,第二个数字表示实物为图形的倍数。

例如1∶10表示图形大小只有实物的十分之一。

比例的大小是由实物大小与图幅号数相比较而确定的,一般在平面图中可选取1∶10、1∶20、1∶50、1∶100、1∶200、1∶500。

施工时,如需确定电气设备安装位置的尺寸或尺量取时应乘以比例的倍数,例如图纸比例是1∶100,量得某段线路为15cm,则实际长度为15cm×100=1500cm=15m。

七、方位电气平面图一般按上北下南,左西右东来表示建筑物和设备的位置和朝向。

但在外电总平面图中都用方位标记(指北针方向)来表示朝向。

方位标记的箭头指向表示正北方向。

八、安装标高在电气平面图中,电气设备和线路的安装高度是用标高来表示的。

标高有绝对标高和相对标高两种表示法。

绝对标高是我国的一种高度表示方法,是以我国青岛外黄海平面作为零点而确定的高度尺寸,所以又可称为海拔。

如海拔1000m,表示该地高出海平面1000m。

相对标高是选定某一参考面为零点而确定的高度尺寸。

建筑工程图上采用的相对标高,一般是选定建筑物室外地坪面为±0.00m。

在电气平面图中,还可选择每一层地坪或楼面为参考面,电气设备和线路安装,敷设位置高度以该层地坪为基准,一般称为敷设标高。

九、定位轴线在建筑平面图中,建筑物都标有定位轴线,一般是在剪力墙、梁框等主要承重构件的位置画出轴线,并编上轴线号。

定位轴线编号的原则是:在水平方向采用阿拉伯数字,由左向右注写;在垂直方向采用拉丁字母(其中I、O、Z不用),由下往上注写,数字和字母分别用点划线引出。

通过定位轴线可以帮助人们了解电气设备和其他设备的具体安装位置,部分图纸的修改、设计变更用定位轴线可很容易找到位置。

十、详图电气设备中的某些零部件、接点等结构、做法、安装工艺需要详细表明时,可将这部分单独放大,详细表示,这种图称为详图。

电气设备的某一部分详图可画在同一张图纸上,也可画在另外一张图纸上,这就需要用一个统一的标记将它们联系起来。

标注的总图某位置上的标记称为详图索引标志。

第二节电气识图基本知识一、电气工程图的种类电气工程图是阐述电气工程的构成和功能,描述电气装置的工作原理,提供安装接线和维护使用信息的施工图。

由于一项电气工程的规模不同,反映该项工程的电气图的种类和数量也是不同的。

一项工程的电气施工工程图,通常由以下几部分组成:1、首页首页内容包括电气工程图的目录、图例、设备明细表、设计说明等。

图例一般是列出本套图纸涉及的一些特殊图例。

设备明细表只列出该项电气工程中主要电气设备的名称、型号、规格和数量等。

设计说明主要阐述该电气工程设计的依据、基本指导思想与原则,补充图中未能表明的工程特点、安装方法、工艺要求、特殊设备的使用方法及其他使用与维护注意事项等。

图纸首页的阅读,虽然不存在更多的方法问题,但首页的内容是需要认真读的。

2、电气系统图电气系统图主要表示整个工程或其中某一项目的供电方式和电能输送之间的关系,有时也用来表示一装置和主要组成部分的电气关系。

3、电气平面图电气平面图是表示各种电气设备与线路平面布置位置的,是进行建筑电气设备安装的重要依据。

电气平面图包括外电总电气平面图和各专业电气平面图。

外线总电气平面图是以建筑总平面图为基础,绘出变电所、架空线路、地下电力电缆等的具体位置并注明有关施工方法的图纸。

在有些外电总电气平面图中还注明了建筑物的面积、电气负荷分类、电气设备容量等。

专业电气平面图有动力电气平面图、照明平面图、变电所电气平面图、防雷与接地平面图等。

专业电气平面图在建筑平面图的基础上绘制。

由于电气平面图缩小的比例较大,因此不能表现电气设备的具体位置,只能反映电气设备之间的相对位置关系。

4、设备布置图设备布置图是表示各种电气设备平面与空间的位置、安装方式及其相互关系的。

通过由平面图、立面图、断面图、剖面图及各种构件详图等组成。

设备布置一般都是按三面视图的原理绘制,与一般机械工程图没有原则性的区别。

5、电路图电路图是表示某一具体设备或系统电气工作原理的,用来指导某一设备与系统的安装、接线、调试、使用与维护。

6、安装接线图安装接线图是表示某一设备内部各种电气元件之间位置关系及接线关系的,用来指导电气安装、接线、查线。

它是与电路图相对应的一种图。

7、大样图大样图是表示电气工程中某一部分或某一部件的具体安装要求和做法,其中有一部分选用的是国家标准图。

上述各种图将在后面各章节中做详细说明。

二、电气工程图中图形符号和文字符号电气工程中使用的元件、设置、装置、连接线很多,结构类型千差万别,安装方法多种多样。

因此,在电气工程图中,元件、设备、装置、线路及安装方法等,都要用图形符号和文字符号来表示。

阅读电气工程图,首先要了解和熟悉这些符号的形式、内容、含义以及它们之间的相互关系。

电气工程图中的文字和图形符号均按国家标准规定绘制。

我国在20世纪60年代初制定了一套符号标准,为了与国际标准一致,在2000年又颁布了一套新的符号标准。

现行的工程图全部使用新符号。

1、图形符号电气图形符号是电气技术领域的重要信息语言。

2、文字符号图形符号提供了一类设备及元件的共同符号,为了更明确地区分不同的设备、元件,尤其是区分同类设备或元件中不同功能的设备或元件,还必须在图形符号旁标注相应的文字符号。

文字符号通常由基本符号、辅助符号和数字序号组成。

文字符号中的字母为英文字母。

(1)基本文字符号基本文字符号用来表示电气设备、装置和元件以及线路的基本名称、特性。

分为单字母符号和双字母符号。

1)单字母符号。

单字母符号用来表示按国家标准划分的23大类电气设备、装置和元器件。

2)双字母符号。

双字母符号由单字母符号后面另加一个字母组成,目的是更详细和更具体地表示电气设备、装置和元器件的名称。

(2)辅助文字符号辅助文字符号用来表示电气设备装置和元器件,也用来表示线路的功能、状态和特征。

常用辅助文字符号序号名称符号序号名称符号1高H16交流AC2低L17电压V3升U18电流A4降D19时间T5主M20闭合ON6辅AUX21断开OFF 7中M22附加ADD 8正FW23异步ASY 9反R24同步SYN 10红RD25自动A,AUT 11绿GN26手动M,MAN 12黄YE27起动ST 13白WH28停止STP序号名称符号序号名称符号14蓝BL29控制C15直流DC30信号S3、文字符号的组合文字符号组合形式一般为基本符号+辅助符号+数字序号如FU2表示第二组熔断器。

在读文字符号时,同一个字母在组合中的位置不同,可能有不同的含义。

即文字符号只有明确了它在组合中的具体位置才有意义。

如F表示保护器件,U表示调制器,这两个意思组合起来是无意义的,只有熔断器FU是有意义的。
