欧姆龙CP1H 模拟量编程的简单应用XX物理研究院工学院本文的目的是为了介绍欧姆龙CP1H 型机模拟量编程的一般过程。

而对模拟量的高级编程不作说明, 因为无论多么复杂的程序都是由简单的构成的。

希望这篇文章对大家的PLC 模拟量编程有所帮助。

在各种型号的PLC 编程的书籍中, 讲得最多的要算是开关量的编程了。

什么是开关量编程, 到目前为止还没有一个准确的定义。

说通俗易懂点就是, 给定一个或几个开关量, 与之相对应的线包有或无输出。

但是在自动控制领域里开关量编程用得很少的, 大多数都是模拟量的编程, 如变频调速系统等。

下面结合自动供水系统讲模拟量与开关量编程。

如图 1 所示,S1,S2 为液面传感器2,S3 为液位变送器。

A 为放水端,B 为进水端,YA 为进水电磁阀。

要求:(1) 电路具有启动停止功能。

(2) 当液面低于S2 时, 电磁阀YA 动作向池中供水。

(3) 当液面高于S1 时, 电磁阀YA 停止向池中供水。

(4) 当液面介于S1 与S2 之间时, 电磁阀YA 保持原态。

一、解法一: 开关量编程这个例子几乎在所有介绍PLC 编程的书籍中都可以见到。

是讲解PLC 编程的一道经典例题。

这道题并不难解, 梯形图如图 2 所示,PLC 外部接线图如图 3 所示。

1. 工作过程(1) 当SB1 被触发时, 中间继电器W0.01 得电自保, 常开闭合。

(2) 此时如果水平面在液位传感器S2 之下,S2 会产生一个触发信号, 使电磁阀YA 得电并自保, 向池中供水。

(3) 当水平面超过S1 时,S1 会产生一个触发信号, 电磁阀YA 停止供水。

(4) 若水平面在S1 与S2 之间时, 电磁阀YA 保持原态。

(5) 当SB2 触发时, 中间继电器W0.01 失电, 触点W0.01 不再闭合, 无论S2 有无触发信号, 电磁阀YA 都不会工作。

2. 程序小结上面的解法完全满足题目要求, 但是在实际当中却很少这样应用。

欧姆龙cp1h手持编程器

欧姆龙cp1h手持编程器

欧姆龙cp1h手持编程器

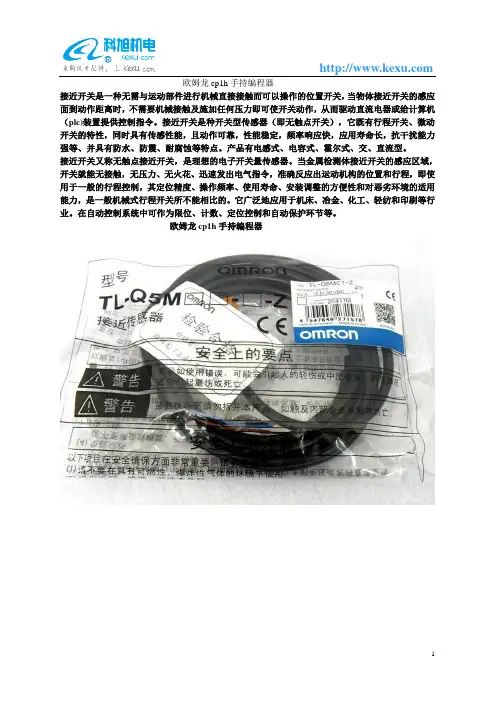

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动直流电器或给计算机(plc)装置提供控制指令。
