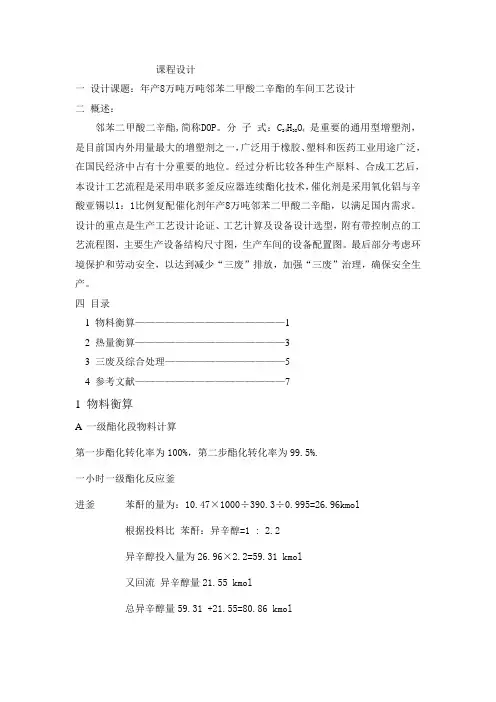

课程设计一设计课题：年产8万吨万吨邻苯二甲酸二辛酯的车间工艺设计二概述：邻苯二甲酸二辛酯,简称DOP。
分子式：C24H38O4是重要的通用型增塑剂，是目前国内外用量最大的增塑剂之一，广泛用于橡胶、塑料和医药工业用途广泛，在国民经济中占有十分重要的地位。
经过分析比较各种生产原料、合成工艺后，本设计工艺流程是采用串联多釜反应器连续酯化技术，催化剂是采用氧化铝与辛酸亚锡以1：1比例复配催化剂年产8万吨邻苯二甲酸二辛酯，以满足国内需求。
设计的重点是生产工艺设计论证、工艺计算及设备设计选型，附有带控制点的工艺流程图，主要生产设备结构尺寸图，生产车间的设备配置图。
最后部分考虑环境保护和劳动安全，以达到减少“三废”排放，加强“三废”治理，确保安全生产。
四目录1 物料衡算———————————————12 热量衡算———————————————33 三废及综合处理————————————54 参考文献———————————————71 物料衡算A 一级酯化段物料计算第一步酯化转化率为100%，第二步酯化转化率为99.5%.一小时一级酯化反应釜进釜苯酐的量为：10.47×1000÷390.3÷0.995=26.96kmol根据投料比苯酐：异辛醇=1 : 2.2异辛醇投入量为26.96×2.2=59.31 kmol又回流异辛醇量21.55 kmol总异辛醇量59.31 +21.55=80.86 kmol出釜 异辛醇量为59.31－26.96 + 21.55 =53.90 kmol 单酸酯的量 26.96 kmol B 二级酯化段釜1物料计算 进釜 异辛醇 53.90 kmol 单酸酯的量 26.96 kmol氧化铝与辛酸亚锡复配催化剂量0.32 kmol N2 8 m3/h出釜 第一釜的转化率XA=0.523DOP 的物质的量h kmol n D /10.14523.096.26=⨯= 异辛醇量为h kmol n B /80.39523.096.2690.53=⨯-= 单酸酯的量 26.96 －14.10=12.86h kmol / 氧化铝与辛酸亚锡复配催化剂量0.32 kmol产生的水的物质的量n 水=h kmol /10.14523.096.26=⨯异辛醇一部分作为带水剂与水一起出釜，异辛醇经冷凝器冷却再回流至反应釜中，经测定 nB:n 水=2.5:1。
制药工程工艺设计第二章_工艺流程设计课件
5
图名
7
5
表格中文字
5(格子小于6时3.5
7、图形绘制和标注 1）、绘出设备一览表上所列的所有设备(机器) a.设备外形 设备和机器按管道及仪表流程图上的设备、机器图例绘出。
未规定的设备和机器的图形，可以根据实际外形和内部结构特 征简化画出，只取相对大小，不按实物比例。见表2-2。
中间判据（能耗、收 率、成本等）
方案比较
物料流程图
工艺流程图
工艺管道及仪表流程图
物料衡算
设备设计
车间布置
生产过程控制方法
图2—1 工艺流程设计程序框图/P
制药工程工艺设计第二章_工艺流程设计
第三节、工艺流程图
一、生产工艺流程框（草）图
常以圆框表示单元反应，方框表示单元操作（反之亦可 ），以箭头表示物料的流向，用文字表示单元反应、单元 操作以及物料的名称。它是一种定性图纸，便于方案比较 和物料衡算，但不编入设计文件中。
制药工程工艺设计第二章_工艺流程设计
三、工艺流程设计的原则
１、保证产品质量符合规定的标准。 ２、尽量采用成熟、先进的技术和设备。 ３、满足GMP要求。 ４、使用尽可能少的能耗。 ５、尽量减少“三废”排放量。 ６、具备开车、停车、易于控制。 ７、具有柔韧性，即在不同条件下(如进料组成和产品要求 的改变)能够正常操作的能力。 ８、具有良好的经济效益。 ９、确保安全生产，以保证人身和设备的安全。
（４）图框（边框线）
图框采用粗线条，给整个流程图（包括物料流程、图例、 图签）以框界。幅面一般宽度依据《发酵工厂工艺设计概论习 题集》中的标准。
制药工程工艺设计第二章_工艺流程设计
三、工艺流程图的绘图步骤及要求
制药工程专业《药物合成》、《制药工艺学》一体化的课程设计-年产10吨加替沙星的工业生产流程设计
制药工程专业《药物合成》、《制药工艺学》一体化的课程设计年产10吨加替沙星的工业生产流程设计指导老师：药物合成：制药工艺：设计时间：2011.5.1-2011.7.1班级: 08制药（2）班姓名:目录前言第一节合成路线及其选择第二节加替沙星的生产工艺原理及其过程第三节年产10吨的加替沙星原料药的工艺流程设计1. 物料衡算2. 主要设备选型3. 能量衡算4. 生产工艺流程框图5. 设备流程图第四节结束语前言加替沙星为8-甲氧氟喹诺酮类化合物，是日本杏林制药株式会社研发的，1999年在美国上市。
体外具有应谱的抗革兰氏阴性和阳性微生物的活性，其R-和S-对映体抗菌活性相同，抗菌作用是通过抑制细菌的旋转酶与拓扑异构酶，从而抑制细菌DNA 复制、转录和修复过程。
FNCOOHOOCH 3NHNCH 3加替沙星的分子图1.【药物名称】中文通用名称：加替沙星 英文通用名称：Gatifloxacin其它名称：澳莱克、百科沙、必致、福奇、盖替沙星、敢诺新、格替沙星、恒森、加迈欣、甲磺酸加替沙星、凯莱克定、凯莱星乐、科登、奎尔泰、莱迪、莱美清、利欧、罗欣严达、玛马维奇、诺丽尔、普来乐、千意、圣迪锋、天坤、严立菲、英吉朗、誉快、悦博等。
化学名称：(±)-1-环丙基-6-氟-8-甲氧基-7-(3-甲基-1-哌嗪基)-1，4-二氢-4-氧代-3-喹啉羧酸2.分子式：C19H22FN3O4分子量：375.403.药理作用体外试验和临使用结果均表明，对以下微生物的大多数菌株具有抗菌活性：（1）．革兰氏阳性菌：金黄色葡萄球菌(仅限于对甲氧西林敏感的菌株)、肺炎链球菌(对青霉素敏感的菌株)。
（2）．革兰氏阴性菌：大肠杆菌、流感和副流感嗜血杆菌、肺炎克雷伯杆菌、卡他莫拉菌、病奈瑟菌、奇异变形杆菌。
（3）.其他微生物：肺炎衣原体、嗜肺性军团杆菌、肺炎支原体。
4.毒理研究(1).遗传毒性Ames试验中本品对多种菌株无致突变作用，但是体外对沙门氏菌株TA102的有致突变作用。
制药设备与工程设计药物合成资料
第一部分设计任务一、产品名称及产量环丙孕酮：500kg/年二、年工作日及生产班制年工作日：300天/年生产班制：三班/天第二部分生产工艺选择和工艺流程设计一、生产工艺选择本项目设计产品生产工艺资料由建设单位提供。
工艺资料包括各步反应化学方程式、原辅料配比、操作条件、操作周期、各步收率及原辅料、中间体、成品等物化性质等等。
生产工艺介绍（一）生产方法环丙孕酮生产采用化学合成法，以17α—羟基黄体酮作为起始原料，经过脱氢、加成、酰化、环氧、氯化、精制等化学、物理过程生产环丙孕酮产品。
（二）工艺过程及工序划分本车间分七个工段，第一工段为△6和△1.6的制备，它以17α-羟基黄酮体为原料，经过二步脱氢而得；第二工段为环丙物制备；第三工段为酰化物精品制备；第四工段为环氧物制备；第五工段为氯化物制备；第六工段为环合物制备；第七工段为精烘包工段。
（三）化学反应方程式及各步重量收率详见化学反应流程图应。
（二）工艺流程设计（以第一工段△6的制备为例）△6制备过程涉及到以下单元操作过程：1．间歇回流反应2．减压浓缩3．冷冻结晶4．离心及洗涤5．干燥（真空干燥）6．萃取（碱洗）7．过滤（压滤）8．干燥（带压干燥）每个单元操作均有各种典型的设备组合型式，通过以上各单元操作的合适设备组合形成了相应的生产流程。
每个单元操作的设备类型选择要根据生产工艺性质需要和设计者经验来确定，而设备的大小则需要进行物料衡算和能量衡算，并考虑设备的制备性能。
△6制备详细工艺流程图见图10.1至图10.3。
S25(AS)12345710三、物料衡算和能量衡算（一）物料衡算（以△6制备为例）1、物料衡算基础数据（1）投料及配比（以C 000-17α-羟基黄体酮为基准）根据生产工艺，△6制备生产周期约为40hr ，按2天计算，年工作日取300天，则年生产批数为300/2=150（批/年）。
2、物料衡算（1）每批起始主原料投料量计算根据成品的年产量及每步收率（或总收率）计算起始原料C 000的总投料量为2773.68kg/年，则其批投料量为2773.68/150≈18.5（kg/批）。
《制药工程设计》PPT课件ppt课件
设计的时间安排
1．设计时间为3周，即2011.12.12— 2011.12.30。 2．2011.12.12 进行设计动员、下达设计任务书。 3．2011.12.12—2011.12.19 查阅资料、确 定生产工艺、绘制工艺流程图，结合工程实际收集所 需资料及检索相关规范标准，从技术可行性和经济 合理性两方面确定设计思路。物料衡算、能量计算、 设备选型。 4．2011.12.20—2011.12.26 进行车间工艺 设备平面设计，绘制工艺流程图、工艺设备平面布 置图、编写设计说明书。 5．2011.12.27—2011.12.30 交电子稿及打印 装订稿。
后面内容直接删除就行 资料可以编辑修改使用 资料可以编辑修改使用
资料仅供参考，实际情况实际分析
主要经营：课件设计，文档制作，网络软件设计、 图文设计制作、发布广告等
秉着以优质的服务对待每一位客户，做到让客户满 意！
致力于数据挖掘，合同简历、论文写作、PPT设计、 计划书、策划案、学习课件、各类模板等方方面面， 打造全网一站式需求
具体内容及要求
1．设计工艺路线的选择 通过文献的调研对设计产品或单元反应的路线进行评价，提出拟采用路线 的依据及合理性，巩固文献检索知识，培养科学决策能力。 2．工艺设计计算 通过单元反应的物料衡算、热量衡算对所需设备进行初步选型，进而根据 特定工艺条件的要求对设备进行有关计算并进行结构设计，巩固化工原理 及物理化学等相关知识，掌握工程设计的“三算”概念。 3. 车间平立面设计 通过“三算”已完成设备选型，在此基础上对车间的平立面布局提出合理安 排，满足实际生产要求。 4. 工艺管道布置图 对工艺管道的布置提出合理安排，为生产管道的安装提供依据。 5. 带控制点的工艺流程图 用带控制点的工艺流程图展示该设计的工艺过程及相关工艺控制参数，为 仪表的安装及生产管理提供帮助。 6. 编写设计说明书
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津工业大学
环境与化学工程学院
2016届制药工程课程设计
题目:年产36吨尼克地尔原料药车间工艺设计
报告人：____ ______________
班级：___ ___________
学号：___ ___________
指导老师：____ ___________
实习时间：____ __
目录
第一章产品介绍 (1)
第二章生产工艺说明 (2)
第三章生产周期 (5)
第四章物料衡算 (6)
第五章设备选型 (10)
附件：设备流程图、车间布置图
第一章产品介绍
1.3产品名称及生产规模
产品名称：尼可地尔
英文名称：Nicorandil
化学名：N-(2-羟乙基)烟酰胺硝酸酯
生产规模：36t/a
1.2产品规格
物理性状：针状
熔沸点：熔点92~93℃
分子式：C8H9N3O4
结构式：
分子量：211.17
1.3产品的重要价值
尼可地尔，又叫做烟浪丁，是一种硝酸酯类物质，可用于治疗缺血性心脏疾病。
与硝酸甘油作用相似，但又有所不同。
尼可地尔在细胞膜和线粒体水平选择性激活K+-ATP通道，促使冠状动脉和外周血管扩张，随后还原前、后负荷。
而且该药物主要主要舒张小动脉，增开心肌及血管平滑肌细胞膜的钾通道，并且不具有耐药性。
第二章生产工艺说明
2.1产品合成方法
合成本产品所需原料有烟酸、乙醇胺、无水乙醇、碳酸氢钠、发烟硝酸、乙醚、氯化亚砜、氯仿、碳酸钾、无水硫酸镁、乙醇依次经历硝化反应、酰化反应和精制这三个步骤。
产品生产主要反应如下：
1.硝化反应：
HNO3
NH2CH2CH2OH NH2CH2CH2ONO2·HNO3
2.缩合反应
NH2CH2CH2ONO2·HNO3+
2.2生产工艺流程概述
1.硝化反应
将发烟硝酸通过计量罐置于带有夹套的反应釜中，通冷盐水冷却至-8℃搅拌，缓慢滴加氨基乙醇，滴加完毕，于0℃继续搅拌1 h,减压蒸除过量硝酸，将剩余物倾入冷乙醚中，析出白色沉淀，抽滤至干，得产品
2.合成烟酰氯盐酸盐反应
将烟酸、氯化亚砜加入反应釜中，回流2h。
减压蒸馏除去过量氯化亚砜，干燥,得产品粗品。
3. 缩合过程
称量碳酸氢钠，从称量罐中加入水和氯仿, 再分次加入加入上述粗品,氯仿置于反应釜中。
用冰盐水冷却，搅拌，使温度不超过5 'C，加毕，继续搅拌0.5 h，转移至萃取罐中分出氯仿层，水层用氯仿提取，合并提取液和氯仿层，用10%碳酸钾溶液洗涤，水洗。
无水硫酸镁干燥，过滤，
4.精制过程
减压蒸除氯仿，用乙醚一乙醇(体积比1:1)重结晶，得产品。
2.3生产流程图
2.3.1硝化反应
硝化产物
2.3.2合成烟酰氯盐酸盐反应
2.3.2缩合反应过程
烟酰氯盐酸盐、硝化产物
粗品
2.3.3精制过程
粗品
第三章生产周期
3.1生产方式：间歇生产
3.2各生产阶段耗时情况
其中硝化反应和烟酰氯盐酸盐的合成是分开进行的，故用于反应的总时间是2.5h，记精制以及中间流转过程消耗时间1.5h。
所以生产一批产品所用时间是4h。
一天可生产6批。
3.3生产情况
产品年产量：36t=36000kg
平均每天产量：36000/300=120kg
每批的产量：120/6=20kg
第四章 物料衡算
根据文献可知，硝化反应收率为86%，烟酰氯盐酸盐合成的收率是70%，缩合精制收率是71%。
此外，由于文献中没有提及在各种设备以及转移过程中的损耗，且一般损耗较小，所以将其近似计入各给出的工序损耗内，所以总收率为：86%×70%×71%=42.742% 3.1硝化反应 反应方程式：
NH 2CH 2CH 2OH NH 2CH 2CH 2ONO 2·HNO 3
61.08 63 170.08 3.2合成烟酰氯盐酸盐 反应方程式：
123.11 118.96 178.016 3.3 缩合反应 反应方程式
NH 2CH 2CH 2ONO 2·HNO 3+
170.08 178.016
211.1748
根据文献可知：各工序进料出料如下所示：
HNO 3
+
=
（1）硝化反应
进料计算：
氨基乙醇：20÷42.742%=46.79kg
体积46.79÷1020=0.04587m3=45.87L
发烟硝酸：46.79×10÷1895=0.246913m3=246.91L 乙醚：46.79×15.02÷713.4=0.985121m3=985.12L 出料计算：
氨基乙醇硝酸酯：46.79×2.32=108.55kg
发烟硝酸：46.79×8.95÷1895=0.22099m3=220.99L 乙醚：46.79×15.02÷713.4=0.985121m3=985.12L （2）合成烟酰氯盐酸盐
进料计算：
烟酸：46.79×0.63=29.48kg
氯化亚砜：46.79×1.73÷1640=0.04936m3=49.36L
出料计算：
氯化亚砜：46.79×1.12÷1640=0.03195m3=31.95L
烟酰氯盐酸盐：46.79×0.66=30.88kg
（3）缩合精制反应
进料计算：
碳酸氢钠：46.79×1.16=54.28kg
水：46.79×3.47÷1000+585.34×90%÷1000=0.68917m3=689.17L
氯仿：46.79×12.63÷1480=0.399295m3=399.30L
碳酸钾溶液：46.79×12.51=585.34kg
碳酸钾：585.34×10%=58.53kg
乙醇：46.79×1.66÷789=0.09844m3=98.44L
乙醚：46.79×1.5÷1640=0.04279m3=42.80L
无水硫酸镁：46.79×1.34=62.70kg
出料计算：
氯仿：46.79×12.63÷1480=0.399295m3=399.30L
无水硫酸镁：46.79×1.34=62.70kg
乙醇：46.79×1.66÷789=0.09844m3=98.44L
乙醚：46.79×1.5÷1640=0.04279m3=42.80L
氯化钠：46.79×0.25=11.70kg
硝酸钠：46.79×0.18=8.42kg
碳酸氢钠：46.79×0.63=29.48kg
碳酸钾：46.79×1.25=58.49kg
尼可地尔：46.79×0.427=20.00kg
水：46.79×3.47÷1000+585.34×90%÷1000=0.68917m3=689.17L
第五章设备选型
根据物料衡算结果，可以得出工序中各物料所占体积情况如下所示：
反应中有发烟硝酸参与反应，浓度较高，不会对碳钢结垢造成腐蚀，可采用碳钢的反应釜。
反应需要较低的温度，因此采用夹套结构。
图1 反应釜结构示意图
另外，该工序还有减压蒸馏、过滤、干燥等操作，相应设备如下所示：
图2 减压蒸馏器
图4 萃取过滤器图5 结晶罐
图6 干燥器
所选设备参数如下所示：。
