开关电源的检修思路和检修方法
开关电源常见故障检修方法
开关电源常见故障检修方法开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源。
广泛运用在工业、军事、科研、通讯、医疗及多种家用电器中。
开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。
下面我们就来看看开关电源电路图与维修技巧。
开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源电路图开关电源的维修步骤：1、断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。
闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。
问：问一下电源损坏的经过，是否对电源进行违规操作。
量：没通电前，用万用表量一下高压电容两端的电压先。
如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。
电容器应能充放电。
脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。
2、加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。
测量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。
测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，是否起振，保护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。
如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应重点检查产生保护的原因。
解析开关电源电压输出低的原因和检修方法
解析开关电源电压输出低的原因和检修方法 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够，超出脉宽调整电路控制范围。
(2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。
(3)开／关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源，非副电源提供。
(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。
(5)保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降。
(6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。
(8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低。
(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。
2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。
(1)先测开关管c极电压，确认开关管供电正常。
(2)根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常，有的低于正常值。
故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫，说明负载过流，查负载。
开关电源各路输出均低。
这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路。
ATX开关电源的工作原理和检修方法
ATX 开关电源的工作原理和检修方法随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点， ATX 开关电源又将成为维修界的一个新的亮点。
本文以市面上最常见的 LWT2005 型开关电源供应器为例，详细讲解 ATX 开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也起到一个抛砖引玉的作用。
一、概述计算机电源的主要功能是向计算机系统提供所需的直流电源。
普通计算机电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。
它将市电整流成直流后，通过变换型振荡器变成频率较高的矩形或者近似正弦波电压，再经过高频整流滤波变成低压直流电压的目的。
电源功率普通为 250~300W，通过高频滤波电路共输出六组直流电压：+5V (25A)、 -5V (0.5A)、 +12V(10A)、-12V (1A)、 +3.3V (14A)、 +5VSB (0.8A)。
为防止负载过流或者过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保护电路。
二、工作原理ATX 开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、 PS 信号和 PG 信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。
参照实物绘出电路图，如图 1 所示。
2.1、输入整流滤波电路只要有交流电 AC220V 输入， ATX 开关电源，无论是否开启，其辅助电源就向来在工作，直接为开关电源控制电路提供工作电压。
图 1 中，交流电 AC220V 经过保险管 FUSE、电源互感滤波器 L0，经 BD1—BD4 整流、 C5 和 C6 滤波，输出 300V 摆布直流脉动电压。
C1 为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。
TH1 为负温度系数热敏电阻，起过流保护和防雷击的作用。
L0、R1 和 C2 组成Π 型滤波器，滤除市电电网中的高频干扰。
C3 和 C4 为高频辐射吸收电容，防止交流电窜入后级直流电路造成高频辐射干扰。
开关电源始终无电压输出的解决办法
开关电源始终无输出的故障检修技巧1、开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。
开关电源未产生振荡的原因有：1）．开关管集电极未得到足够的工作电压。
2）．开关管基极未得到启动电压。
3）．开关管正反馈电路元件失效。
:2、检修方法与步骤1）．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压2）．测开关管b极电压或者在关机瞬间，用指针万用表R x 1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，是启动电阻开路或铜皮断。
若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。
若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。
若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。
其原因有：1）．开关电源因故造成输出电压过高而引起保护停振。
2）．负载过流而引起过流保护动作。
3）．保护电路本身误动作。
4）．遥控系统因故障而执行待机指令。
其中2、3、4项适用于带有副电源的机器。
2．故障判断的方法与检修步骤1）．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。
如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。
应对控制开关电源输出电压的脉宽调制电路和振荡定时电容进行检查(后面将专门讲述)。
开关电源常见四大故障及检修方法
开关电源常见四大故障及检修方法开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。
由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。
电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。
故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。
1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。
首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。
若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。
2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。
需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。
负温度系数热敏电阻也很容易和保险一起被烧坏。
3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。
在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。
4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低：a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。
变频器维修技术之开关电源电路图及维修技巧

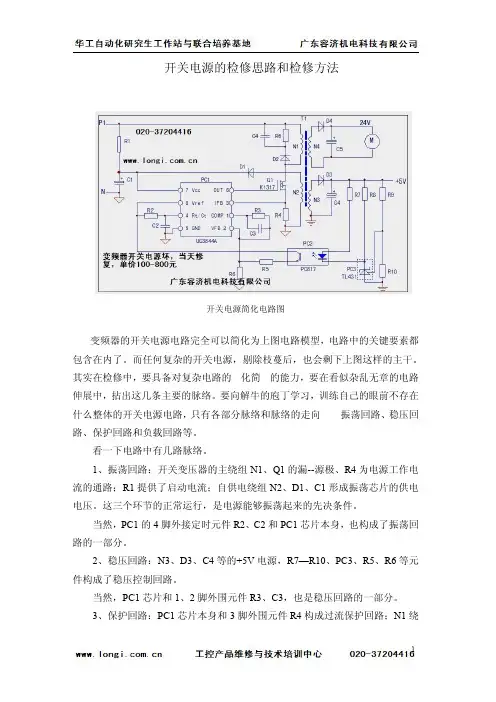

开关电源的检修思路和检修方法开关电源简化电路图变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了。
而任何复杂的开关电源，剔除枝蔓后，也会剩下上图这样的主干。
其实在检修中，要具备对复杂电路的化简的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络。
要向解牛的庖丁学习，训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向振荡回路、稳压回路、保护回路和负载回路等。
看一下电路中有几路脉络。
1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R4为电源工作电流的通路；R1提供了启动电流；自供电绕组N2、D1、C1形成振荡芯片的供电电压。
这三个环节的正常运行，是电源能够振荡起来的先决条件。
当然，PC1的4脚外接定时元件R2、C2和PC1芯片本身，也构成了振荡回路的一部分。
2、稳压回路：N3、D3、C4等的+5V电源，R7—R10、PC3、R5、R6等元件构成了稳压控制回路。
当然，PC1芯片和1、2脚外围元件R3、C3，也是稳压回路的一部分。
3、保护回路：PC1芯片本身和3脚外围元件R4构成过流保护回路；N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路；实质上稳压回路的电压反馈信号稳压信号，也可看作是一路电压保护信号。
但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起。
4、负载回路：N3、N4次级绕组及后续电路，均为负载回路。
负载回路的异常，会牵涉到保护回路和稳压回路，使两个回路做出相应的保护和调整动作。
振荡芯片本身参与和构成了前三个回路，芯片损坏，三个回路都会一齐罢工。
对三个或四个回路的检修，是在芯片本身正常的前提下进行的。
另外，要像下象棋一样，用全局观念和系统思路来进行故障判断，透过现象看本质。
如停振故障，也许并非由振荡回路元件损坏所引起，有可能是稳压回路故障或负载回路异常，导致了芯片内部保护电路起控，而停止了PWM脉冲的输出。
开关电源坏了怎么维修？开关电源维修步骤和技巧
开关电源坏了怎么维修？开关电源维修步骤和技巧开关电源电路的故障诊断与维修也越来越重要，这里简单介绍一下维修过程和注意事项。
（1）修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
（2）第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
（3）然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
（4）在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R（220K）上并接一个220K的电阻后，PWM组件工作，输出电压均正常。
有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。
开关电源故障检修方法
开关电源故障检修方法开关电源是一种将交流电转换为直流电的电源，广泛应用于工业、通信和家庭电子设备中。
然而，由于使用和环境等原因，开关电源可能会遇到一些故障。
以下是开关电源故障的常见原因和检修方法。
一、开关电源无输出1.检查电源输入确保电源的输入电压符合标准范围，并检查输入端是否有供电。
2.检查开关管使用万能表或特殊的开关管测试仪检查开关管是否损坏。
如果开关管损坏，需要更换。
3.检查变压器检查变压器是否正常工作。
使用万能表或特殊的变压器测试仪检查变压器的电阻是否正常。
如果变压器损坏，需要更换。
4.检查反馈电路检查反馈电路中的元件和电路连接。
使用万能表检查反馈电路的元件是否损坏或连接是否松散。
5.检查滤波电容检查滤波电容是否正常工作。
使用万能表或特殊的电容测试仪检查电容的电阻和电容值是否正常。
如果电容损坏，需要更换。
二、开关电源过载或短路1.检查输出负载确保输出负载符合开关电源的额定负载范围。
如果输出负载过大，需要减小负载或更换更大功率的开关电源。
2.检查保护电路检查保护电路是否正常工作。
使用万能表或特殊的保护电路测试仪检查保护电路的元件和电路连接是否正常。
3.检查开关管和功率电容检查开关管和功率电容是否正常工作。
使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。
4.检查控制电路检查控制电路是否正常工作。
使用万能表或特殊的控制电路测试仪检查控制电路的元件和电路连接是否正常。
三、开关电源工作不稳定或产生噪音1.检查输入电源检查输入电源的稳定性和电压波动情况。
使用电压表或特殊的电源测试仪检测输入电压的波动情况。
2.检查输出电压检查开关电源的输出电压是否稳定。
使用万能表或特殊的电压测试仪检测输出电压的波动情况。
3.检查滤波电容检查开关电源的滤波电容是否正常工作。
使用万能表或特殊的电容测试仪检测滤波电容的电阻和电容值是否正常。
4.检查开关管和功率电容检查开关管和功率电容是否正常工作。
使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。
开关电源故障检修方法
开关电源故障检修方法在日常生活和工作中，我们经常会遇到各种各样的电源故障问题。
尤其是开关电源，由于其结构复杂、电路繁多，一旦出现故障，往往会给我们的生活和工作带来诸多不便。
因此，了解开关电源故障检修方法，对于我们提高工作效率、保障电器设备的正常使用具有重要意义。
一、检查电源线路。
1.首先，检查开关电源的输入端是否连接正常，查看插头是否插紧，电源线是否受损，确保电源线路没有问题。
2.检查电源线路的接地情况，确保接地线连接良好，避免因接地不良导致的电源故障。
二、检查开关电源本身。
1.检查开关电源的外观，查看是否有明显的损坏或烧焦现象，如有，应及时更换或修理。
2.打开开关电源外壳，检查内部电路板和元器件，查看是否有烧损、膨胀、漏液等现象，如果有，应及时更换损坏的元器件。
三、测量电源输出。
1.使用万用表或示波器等测试仪器，测量开关电源的输出电压、电流，确保输出符合设计要求。
2.如果输出电压或电流异常，应逐步排查各个电路板和元器件，找出故障原因，并进行修理或更换。
四、检查保护电路。
1.开关电源通常配有过压、过流、短路等保护电路，当这些保护电路触发时，会导致电源无法正常工作。
因此，需要检查保护电路的工作情况，确保保护电路正常运行。
2.如果保护电路触发，应找出触发原因，进行相应的处理，避免再次发生类似故障。
五、检查散热系统。
1.开关电源在工作过程中会产生大量热量，因此需要配备良好的散热系统。
检查散热器、风扇等散热设备是否正常运行，避免因过热导致的故障。
2.清洁散热系统，确保通风良好，避免灰尘堵塞导致散热不畅。
六、综合检查。
1.最后，对整个开关电源进行综合检查，确保各个部件都正常运行，没有明显的故障现象。
2.在检修完成后，对开关电源进行全面测试，确保其能够正常工作。
通过以上的开关电源故障检修方法，我们可以更好地应对开关电源故障问题，提高工作效率，保障设备正常使用。
同时，也能够在日常生活中更好地处理各种电源故障，让我们的生活更加便利和舒适。
开关电源的故障维修
开关电源的故障维修
开关电源检修流程
图3-2-3 开关电源检修流程
开关电源的故障维修
综合实训
1. 实训目标
熟练掌握开关电源的故障确定方法
2. 实训内容
彩色电视机无光栅、无图像、无伴音、不少保险的故障排除
开关电源的故障维修
综合实训
3. 实训准备
（1） 万用表一块，型号自定。 （2） 220V25W电烙铁一把。 （3） 常用工具一套：钳子、螺丝刀、镊子等。 （4） 隔离变压器一个，220V150W。 （5） 电路图一份，康佳T2979D。 （6） 相应的电视机使用的元件。 （7） 相应的电视机一台。
开关电源的故障维修
开关电源常见故障和检修 2. 三无故障；烧毁保险管：出现这种现象，说明整流电路、滤波电
容、开关管等元件中存在短路的故障。应首先测量开关管集电极与 地之间的电阻值，如果电阻值大于5kΩ,要检查整流电路及其前面的 电路，如果电阻值基本为0Ω，要检查整理电路及其后面的滤波电容 和开关管等。
开关电源的故障维修
开关电源检修时的注意事项 1. 要注意人身、仪器及彩色电视机的安全。 2. 要避免扩大故障。 3. 要特别注意负载的异常变化。
开关电源的故障维修
开关电源电路的组成
B1(+105~+150V) B2(+24V) B3(+15)
图3-2-1 开关电源典型电路图
开关电源的故障维修
开关电源的故障维修
开关电源常见故障和检修
4. 开关管屡遭击穿：遇到此类故障时，要检查比较放大电路和脉宽 调整电路的三极管，测量三极管的三个极之间是否有开路、击穿、 漏电现象，如果开关管集电极电压低于250V，则要更换滤波电容。
开关电源的故障维修
解析开关电源电压输出低的原因和检修方法
解析开关电源电压输出低的原因和检修方法 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够，超出脉宽调整电路控制范围。
(2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。
(3)开／关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源，非副电源提供。
(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。
(5)保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降。
(6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。
(8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低。
(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。
2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。
(1)先测开关管c极电压，确认开关管供电正常。
(2)根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常，有的低于正常值。
故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫，说明负载过流，查负载。
开关电源各路输出均低。
这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路。
开关电源维修图解
稳压控制电路故障检修分别检查以下电路：
1.输出电路
2.取样电路
3.比较电路
4.放大电路
5.调整电路
下面是跑电路手工画下的简约电路图，画的不好大家不要笑哟。
根据以上电路图从变压器T3 出来经过整流管D7 得到直流电3.71伏，正常情况下为5伏左右。
电压偏低了。
1.输出电路：主要查电容C13 C14 两电容器和限流电阻R26. 把他们取下测量都为正常R26
一般为50几欧
2.取样电路：查R27和R25两电阻的阻值如R25阻值偏大也会使输出电压偏低。
取下两电阻测
量两电阻正常。
3. 比较电路：主要查TL431 精密稳压器根据内部图
取下测量用二极管档分别测量 KA KR AR 三脚如果测得任意两脚蜂鸣为短路为损坏。
根据测量为正常。
4.放大电路：用模拟法来测插上电源线黑表笔接地红表笔接紫色线。
然后用列子短接
TL413 的 K极和A极看紫色线上的电压是否变低或者不变。
如果紫色线上电压变低为正常，如果紫色线上电压还是不变，说明放大电路中的三极管被软击穿。
放大电路中由光电耦合器中的三极管和Q4调制三极管组成。
在该电源中紫色线上的电压跟短接前没发生变化还是为3.71伏。
不是光耦器坏就是Q4坏或者两个一起坏。
依次更坏。
最后更换光耦器817C 在查上电源线。
测量紫色线电压恢复正常为5.07伏，短接绿色线电源正常工作了。
分别有12V 5V 3.3V 电压输出了。
开关电源始终无输出的故障检修技巧
开关电源始终无输出的故障检修技巧(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--开关电源始终无输出的故障检修技巧一。
开关电源始终无输出(保险管正常)的故障检修技巧1．开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。
开关电源未产生振荡的原因有：1．开关管集电极未得到足够的工作电压。
2．开关管基极未得到启动电压。
3．开关管正反馈电路元件失效。
2。
检修方法与步骤1．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压。
2．测开关管b极电压或者在关机瞬间，用指针万用表R x 1欧挡，黑笔接b 极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，启动电阻开路或铜皮断。
若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。
若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。
若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。
二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。
其原因有：1．开关电源因故造成输出电压过高而引起保护停振。
2．负载过流而引起过流保护动作。
3．保护电路本身误动作。
4．遥控系统因故障而执行待机指令。
其中2、3、4项适用于带有副电源的机器。
2．故障判断的方法与检修步骤1．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。
开关电源维修通用六篇
开关电源维修通用六篇开关电源是现代电子设备的重要组成部分，广泛应用于计算机、通信、科研、医疗、工业自动化等领域。
本文将按照故障分类，介绍开关电源维修的六个通用方法。
1. 故障现象：开关电源不能启动当开关电源不能启动时，可能是电源负载过大，电压输入异常，内部元器件损坏等原因所导致。
我们可以采用以下方法进行检修：1) 检查负载电流是否超过额定值，如过载应立即停电并更换高功率电源。
2) 检查输入电压是否正常，若不正常应及时更换或修复输入线路。
3) 检查输出电路是否短路或开路，按照电路分析结果更换元器件。
2. 故障现象：开关电源输出电压不稳定当开关电源输出电压不稳定时，可能是反馈电路故障、输出电感电阻增大等原因所导致。
我们可以采用以下方法进行检修：1) 检查反馈电路元件是否正常，如有异常需更换。
2) 检查输出电感电阻是否增大，如电阻值偏大需更换。
3) 检查开关管是否正常，如有损坏需更换或修复。
3. 故障现象：开关电源输出电压为零当开关电源输出电压为零时，可能是输出端短路，保护电路故障等原因所导致。
我们可以采用以下方法进行检修：1) 检查输出端是否短路，如有短路需消除短路障碍物。
2) 检查保护电路是否正常，如有异常需检查并更换保护元件。
3) 检查开关管是否正常，如有损坏需更换或修复。
4. 故障现象：开关电源开关频繁断电当开关电源开关频繁断电时，可能是过流保护触发、开关管温度过高导致自保护、电源输出电压异常等原因所导致。
我们可以采用以下方法进行检修：1) 检查过流保护元件是否正常，如过流保护元件损坏需更换。
2) 检查开关管是否发热异常，如发热需检查散热器和风扇的是否正常工作。
3) 检查输出电压是否异常，如异常需检查输出电路并更换故障元件。
5. 故障现象：开关电源噪音大开关电源噪音大可能是输出电容值不合适、开关频率过高、电源变压器有振铃等原因所导致。
我们可以采用以下方法进行检修：1) 检查输出电容是否合适，如果超出范围则更换电容。
开关电源维修技巧
开关电源维修技巧文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-开关电源的检修技巧开关电源中保险熔断的直接原因:开关管\电源厚模块\整流二极管击穿\100uf/400v大电容击穿漏电,消磁电阻内部碎裂.开关电源各输出端始终无电压输出的最常见原因:交流220v整流滤波电路中的保险电阻开路;开关管基极到100uf/400v大滤波电容正极之间的电阻开路.开关电源只在开机瞬间有小电压输出的常见原因:行输出管击穿,开关电源中开关变压器一左的2.2uf~100uf电解电容失效`漏电开关电源输出电压低的最常见原因:行输出变压器局部短路`脉宽调制电路中的三极管和二极管击穿`漏电`光耦合器件中的三极管漏电等.造成光栅与图象S扭曲和有两条垂直方向移动黑带的原因:100UF?400V大滤波电容失效和容量下降.造成光栅局部有彩斑的和图象局部彩色不对的原因:是开关电源交流220V输入电路中的消兹电阻开路.开关电源无输出的检修技巧1开关电源始终无电压输出的原因开关电源始终无电压输出是指开关电源各输出端,在按电源开关开机后始终为0V,这种情况是由于开关电源未产生震荡所致.进一步证实的方法是测开关电源100UF/400V电容关机后的电压,若300V之后慢慢下降,则说明开关电源未产生振荡.开关电源未产生振荡的原因有:(1)开关管集电极未得到足够的工作电压(2)开关管基极未得到启动电压和相关电路漏电(3)开关管正反馈元件失效2判断故障的方法和步骤检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位,具体方法是测开关管集电极,基极电压,可能有以下几种情况:(1)开关管集电极电压为0V和低于市电1.4倍,开关管没有正常的工作电压,如果有1.4倍的电压,说明开关管集电极具备了正常的工作电压,说明AC220V及整流滤波电路工作正常.(2)开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启动(导通)电压,或基极与发射极之间相关元件击穿,应对启动电路和开关管发射极及相关元件进行检查,若电压为0.6~0.7(包括开几瞬间),说明启动电路和开关管发射极元件正常,若在0.7V以上说明启动电路正常,但开关管发射结或其元件断路或阻值变大.(3)开关管具备导通条件:开关管基极电压为0.6~0.7V,集电极电压大于250V,说明开关管具备了工作条件,故障在正反馈电路,包括正反馈电阻,电容,续流二极管及开关变压器正反馈绕组及其之间的连接应制板.开关电源瞬间有电压出检修技巧1瞬间电压输出故障原因这种故障在按下启动开关的瞬间,开关电源某个或各个输出端电压有一个小的电压输出,然后降为0V,这种情况说明开关电源在加电的初始产生了振荡,但后由于过压,过流保护引起停振,或开关机接口电路加电初始为开机状态,但随CPU清零的结束而转入待机状态,引发这种情况的原因有:(1)开关电源因故输出电压比标准值高10V而引起过压保护(2)负载过流引起保护动作(3)保护电路自身的误动作(4)遥控系统因故执行待机指令2判断故障方法与步骤（1）假负载法（2）测量保护元件是否击穿（3）断开法（4）降压法3各功能电路的检测方法通过上述方法判断故障在开关电源的哪个部分后，对各个部分的检查方法如下：（1）对脉宽调制电路和正反馈电路的检查。
开关电源检修方法综述
开关电源检修方法综述本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March开关电源检修方法综述开关电源简述：以下全是本人自编，难免错漏，见笑。
开关电源从激励方式来看，有自激和它激两种。
还有一个分类形式－－串联和并联，串联电路已完全淘汰，没必要再研究它了。
其中自激电路比较有代表性的大家也很熟悉的是A3电源，它激的基本都是电源模块或者用一个小集成块驱动开关管。
模块的代表电路有STR-S6709/STR6656等,独立集成块驱动开关管的有TEA2261、TDA4605等.新机型已经出现了很多模块，几乎都是它激式了。
单块模块基本都是它激电路，也有自激的，比如6309。
自激电路基本构成：自激电路的实质其实就是一个单管自激振荡电路，加入脉宽控制电路和稳压取样电路就成了最基本的开关电源，当然，实际电路还要加入必要的过流过压保护。
自激振荡电路的调整方式除了脉冲宽度调整外，还有一个方式－－调频，调频电路比较复杂，已经落伍，基本不用。
我见过的机型好像有：德律风根，***，都是一些欧洲品牌。
自激振荡电路有两个最基本的元件：一个电阻（约20－47欧）和一个电容串联，正是它们将开关变压器某绕组的脉冲信号反馈到三极管基极，以维持三极管的稳定振荡状态。
它激电路构成：它激电路因电路形式比较复杂，用分离元件来实现是不现实的，而集成电路的优势恰恰是能将复杂的多元件电路集成到一个芯片之中，所以它激电路最适合模块，自激电路中各种大容量（相对的，1UF 已经大得不得了啦）电容较多，反倒难以集成化，也难以开发出新型号模块。
它激模块的特征更明显，振荡源是需要工作电压的，这个电压当然要滤波、稳压，还要从整流主电源上获得启动电压，启动后自动从开关变压器获取电源维持稳定工作。
不管自激或者它激，必然有一个能承受高压脉冲的开关管。
在自激电路中通常都是普通三极管（NPN）。
开关电源输出电压高故障检修技巧
开关电源输出电压高的故障检修技巧1。
造成开关电源输出电压高的原因1）．具有倍压整流的机型，市电压正常的情况下错误地工作于倍压整流状态。
2）．脉宽调整电路出现问题。
3）．振荡定时电容容量下降。
4）．主负载(行扫描电路)未工作，造成开关电源负载轻引起电压升高(仅适用于稳压调整环路间接取样的电源，即稳压取样不是直接取自B +输出)。
2。
故障判断的方法与检修步骤1）．判断整流滤波电路是否工作在倍压整流状态的方法：测开关管集电极电压，若比交流供电电压高出1．4倍以上，可判断开关电源输出电压高系开关管集电极电压高所致。
应对倍压整流电路进行检查。
对于电网电压比较正常的地区，可以拆除倍压整流滤波电路，降低电源故障率。
2）．用替换法判断振荡定时电容是否不良。
3．判断脉宽调制电路故障的方法：●调整交流电压法：用交流调压器调整交流输入电压，监测B+输出电压，使其保持在略高于正常值。
(因为若取样正常，这时负反馈稳压环路当起控)然后测脉宽调整电路中各级三极管的b、e、c极电压，光耦①、②脚间压降变化，看其是否与稳压原理相符或变化趋势一致，测到某一点与稳压原理应得值相反，说明被测点的这一级有故障，不能正确传送稳压信息，使稳压失败，应逐一检查相关元件。
●分割法(适用于直接取样电源)。
以稳压环路中的光耦为分水岭，对电路实行分割，确定故障范围。
短路光耦③、④端，观察B+变化。
1)B+严重下降或停止输出，说明热底板部分正常。
故障点在B+取样电路及光耦。
2)变化不明显或无变化，说明热底板部分有故障，详细检查此部分的脉宽调整电路。
重点检查脉冲调整电路工作电压的形成电路，如滤波电容、整流管等，应采用替换法。
还应检查代换各调整管和相关元件，检查铜皮是否断路。
●代换法(适用于直接取样电源)。
如图所示自制一个取样电路，接入对应的电路，断开原光耦③、④脚，根据检修机B+正常值调肿至适当位置，看这时B+输出情况。
1)、B+输出基本正常，再调RP，若B+输出范围较大，说明故障在原B+取样及光耦电路，这时将B+调至比正常值略高，检测原取样电路，便可轻易找到故障点。
解析开关电源电压输出低的原因和检修方法
解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。
（2)负载电路存在过流引起开关电源负载加重而导致输出电压下降.(3）开／关机切换错误，行扫描电路刚开始工作瞬间,开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源, 非副电源提供。
(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。
（5)保护电路末端因故障进入导通状态,使电源进入弱振状态，引起开关电源输出电压下降。
（6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。
（8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障,使正反馈量不足,导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低.(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低.2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路,在检修时应先缩小故障范围.(1）先测开关管c极电压，确认开关管供电正常.（2)根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常，有的低于正常值。
故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫,说明负载过流，查负载。
开关电源各路输出均低.这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路.输出电压有的下降比例大，有的输出电压下降比例小。
测量结果说明故障在输出电压下降比例大的电路.此时可断开此路负载,如果断开的是行电路，应接假负载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源的检修思路和检修方法
开关电源简化电路图
变频器的开关电源电路完全可以简化为上图电路模型，电路中的关键要素都包含在内了。
而任何复杂的开关电源，剔除枝蔓后，也会剩下上图这样的主干。
其实在检修中，要具备对复杂电路的“化简”的能力，要在看似杂乱无章的电路伸展中，拈出这几条主要的脉络。
要向解牛的庖丁学习，训练自己的眼前不存在什么整体的开关电源电路，只有各部分脉络和脉络的走向——振荡回路、稳压回路、保护回路和负载回路等。
看一下电路中有几路脉络。
1、振荡回路：开关变压器的主绕组N1、Q1的漏--源极、R4为电源工作电流的通路；R1提供了启动电流；自供电绕组N
2、D1、C1形成振荡芯片的供电电压。
这三个环节的正常运行，是电源能够振荡起来的先决条件。
当然，PC1的4脚外接定时元件R2、C2和PC1芯片本身，也构成了振荡回路的一部分。
2、稳压回路：N
3、D3、C4等的+5V电源，R7—R10、PC3、R5、R6等元件构成了稳压控制回路。
当然，PC1芯片和1、2脚外围元件R3、C3，也是稳压回路的一部分。
3、保护回路：PC1芯片本身和3脚外围元件R4构成过流保护回路；N1绕组上并联的D2、R6、C4元件构成了IGBT的保护电路；实质上稳压回路的电压反馈信号——稳压信号，也可看作是一路电压保护信号。
但保护电路的内容并不仅是局限于保护电路本身，保护电路的起控往往是由于负载电路的异常所引起。
4、负载回路：N3、N4次级绕组及后续电路，均为负载回路。
负载回路的异常，会牵涉到保护回路和稳压回路，使两个回路做出相应的保护和调整动作。
振荡芯片本身参与和构成了前三个回路，芯片损坏，三个回路都会一齐罢工。
对三个或四个回路的检修，是在芯片本身正常的前提下进行的。
另外，要像下象棋一样，用全局观念和系统思路来进行故障判断，透过现象看本质。
如停振故障，也许并非由振荡回路元件损坏所引起，有可能是稳压回路故障或负载回路异常，导致了芯片内部保护电路起控，而停止了PWM脉冲的输出。
并不能将和各个回路完全孤立起来进行检修，某一故障元件的出现很可能表现出“牵一发而全身动”的效果。
开关电源电路常表现为以下三种典型故障现象（结合图3、9）：
一、次级负载供电电压都为0V。
变频器上电后无反应，操作显示面板无指
示，测量控制端子的24V和10V电压为0V。
检查主电路充电电阻或预充电回路完好，可判断为开关电源故障。
检修步骤如下：
1、先用电阻测量法测量开关管Q1有无击穿短路现象，电流取样电阻R4有无开路。
电路易损坏元件为开关管，当其损坏后，R4因受冲击而阻值变大或断路。
Q1的G极串联电阻、振荡芯片PC1往往受强电冲击而损坏，须同时更换；检查负载回路有无短路现象，排除。
2、更换损坏件，或未检测中有短路元件，可进行上电检查，进一步判断故障是出在振荡回路还是稳压回路。
检查方法：
a、先检查启动电阻R1有无断路。
正常后，用18V直流电源直接送入UC3844的7、5脚，为振荡电路单独上电。
测量8脚应有5V电压输出；6脚应有1V左右的电压输出。
说明振荡回路基本正常，故障在稳压回路；
若测量8脚有5V电压输出，但6脚电压为0V，查8、4脚外接R、C定时元件，6脚外围电路；
若测量8脚、6脚电压都为0V，UC3844振荡芯片坏掉，更换。
b、对UC3844单独上电，短接PC2输入侧，若电路起振，说明故障在PC2输入侧外围电路；电路仍不起振，查PC2输出侧电路。
二、开关电源出现间歇振荡，能听到“打嗝”声或“吱、吱”声，或听不到“打嗝”声，但操作显示面板时亮时熄。
这是因负载电路异常，导致电源过载，引发过流保护电路动作的典型故障特征。
负载电流的异常上升，引起初级绕组激磁电流的大幅度上升，在电流采样电阻R4形成1V以上的电压信号，使UC3844内部电流检测电路起控，电路停振；R4上过流信号消失，电路又重新起振，如此循环往复，电源出现间歇振荡。
检查方法：
a、测量供电电路C4、C5两端电阻值，如有短路直通现象，可能为整流二极管D3、D4有短路；观察C4、C5外观有无鼓顶、喷液等现象，必要时拆下检测；供电电路无异常，可能为负载电路有短路故障元件；
b、检查供电电路无异常，上电，用排除法，对各路供电进行逐一排除。
如拔下风扇供电端子，开关电源工作正常，操作显示面板正常显示，则为24V散热风扇已经损坏；拔下+5V供电接子或切断供电铜箔，开关电源正常工作，则为+5V负载电路有损坏元件。
三、负载电路的供电电压过高或过低。
开关电源的振荡回路正常，问题出在稳压回路。
输出电压过高，稳压回路的元件损坏或低效，使反馈电压幅度不足。
检查方法：
a、在PC2输出端并接10k电阻，输出电压回落。
说明PC2输出侧稳压电路正常，故障在PC2本身及输入侧电路；
b、在R7上并联500Ω电阻，输出电压有显著回落。
说明光电耦合器PC2良好，故障为PC3低效或PC3外接电阻元件变值。
反之，为PC2不良。
负载供电电压过低，有三个故障可能：1、负载过重，使输出电压下降；2、稳压回路元件不良，导致电压反馈信号过大；3、开关管低效，使电路（开关变压器）换能不足。
检查与修复方法：
a、将供电支路的负载电路逐一解除（注意！不要以开路该路供电整流管的方法来脱开负载电路，尤其是接有稳压反馈信号的+5V供电电路！反馈电压信号的消失，会导致各路输出电压异常升高，而将负载电路大片烧毁！）判断是否由于负载过重引起电压回落；如切断某路供电后，电路回升到正常值，说明开关电源本身正常，检查负载电路；输出电压低，检查稳压回路。
b、检查稳压回路的电阻元件R5—R10，无变值现象；逐一代换PC2、PC3，若正常，说明代换元件低效，导通内阻变大。
c、代换PC2、PC3若无效，故障可能为开关管低效，或开关和激励电路有问题，也不排除UC3844内部输出电路低效。
更换优质开关管、UC3844。
对于一般性故障，上述故障排查法是有效的，但不一定百分之百地灵光。
若检查振荡回路、稳压回路、负载回路都无异常，电路还是输出电压低，或间歇振荡，或干脆毫无反应，这此情况都有可能出现。
先不要犯愁，让我们往深入里分析一下电路故障的原因，以帮助尽快查出故障元件。
电路的间歇振荡或停振的原因不在起振回路和稳压回路时，还有哪些原因可导致电路不起振呢？
（1）主绕组N1两端并联的R、D、C电路，为尖峰电压吸收网络，提供开关管截止期间，储存在变压器中磁场能量的泄放通路（开关管的反向电流通道），保护了开关管不被过压击穿。
当D2或C4严重漏电或击穿短路时，电源相当于加上了一个很重的负载，使输出电压严重回落，U3844供电不足，内部欠电压保护电路起控，而导致电路进入间歇振荡。
因元件并联在N1绕组上，短路后不易。
