门禁系统安装规范及调试要点
门禁布线规范和注意事项
工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到13.6V或单独给电锁供电（如图一）。
伏电3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与?计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V供电的，请单独为其配备线性电源，并和控制器进行共地。
且勿将＋24V间接引入控制器，否则会引起烧毁。
5、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。
门禁布线规范和注意事项
门禁布线规范和注意事项-CAL-FENGHAI.-(YICAI)-Company One1工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到或单独给电锁供电（如图一）。
（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V供电的，请单独为其配备线性电源，并和控制器进行共地。
门禁系统安装与调试知识详细说明
门禁系统安装与调试知识详细说明一、门禁系统安装与调试1、电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2、布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
位置选取∙（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
∙（2）网络适配器：和控制器之间的连接采用手拉手的方式。
∙（3）控制器：不带隔离的控制器，建议使用同一电源。
∙（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
二、门禁系统常见故障及维修方法1、有效卡不能开门∙ 1.检查电控锁是否正常检查电源或者更换电控锁∙ 2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件∙ 3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障∙ 4.检查读卡器与模块之间的通讯是否正常排除故障∙ 5.是否设置了信息日关闭命令通过软件调整开门时间∙ 6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2、门禁通讯不通∙ 1.检查串口是否设置错误（确定所使用的串口）∙ 2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）∙ 3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）∙ 4.RS485通讯卡损坏（更换RS485通讯卡）∙ 5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
门禁系统安装与调试
门禁系统安装与调试1.电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2.布线门禁系统布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽超五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过100米，要加中继器，中继器后可以再延长100米。
3.位置选取（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
（2）网络适配器：和控制器之间的连接采用手拉手的方式。
（3）控制器：不带隔离的控制器，建议使用同一电源。
（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
4.门禁系统常见故障及维修方法1）有效卡不能开门①检查电控锁是否正常检查电源或者更换电控锁②锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件③查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障④检查读卡器与模块之间的通讯是否正常排除故障⑤是否设置了信息日关闭命令通过软件调整开门时间⑥操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2）门禁通讯不通①检查串口是否设置错误（确定所使用的串口）②检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）③检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）④RS485通讯卡损坏（更换RS485通讯卡）⑤检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
门禁系统安装规范及调试说明书
门禁设备安装规范及系统调试要点RS485联网通讯门禁系统示意图目录第一章门禁设备的安装与系统调试步骤 (2)第一步门禁设备的安装 (2)第二步门禁软件的安装 (3)第三步调试网络通讯 (3)第四步调试门禁单元 (3)第五步用户注册（发卡授权） (3)第六步全部OK，交付用户使用 (4)第二章选用线材及工程布线 (4)第2.1节布线接线注意事项 (4)第2.2节网线选用及布线技巧--RS485联网门禁 (4)第2.3节网线选用及布线技巧—TCP/IP网络门禁 (6)第2.4节门禁控制单元---线材选用及布线技巧 (7)第三章门禁设备的安装与接线 (10)第3.1节门禁控制器的安装 (10)第3.2节读卡器的安装与连接 (10)第3.3节电锁及锁电源的安装与连接 (11)第3.4节出门按钮的安装与连接 (13)第3.5节消防联动、门磁、红外、声光报警器的安装与连接 (13)第四章门禁系统的调试 (14)第4.1节门禁管理中心及门禁管理软件 (14)第4.2节调试网络通讯 (14)第4.3节调试门禁控制单元 (16)第4.4节用户注册（发卡授权）流程 (16)第4.5节交付使用 (16)第五章门禁系统调试中的常见问题 (16)第5.1节门禁系统RS485总线通讯方面的问题 (16)第5.2节门禁系统TCP/IP网络通讯方面的问题 (17)第5.3节恢复默认的IP地址 (17)第5.4节开不了门（电锁不动作）的问题 (18)门禁设备采购到手后，在公司里拿一台样机出来学习调试，连接好设备后按以下步骤进行调试：或者门禁设备在施工现场安装好后，按以下步骤进行调试：第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。
第一步门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门控制器等，这样就可以进行布线，之后再安装门禁设备。
门禁系统安装规范及调试要点

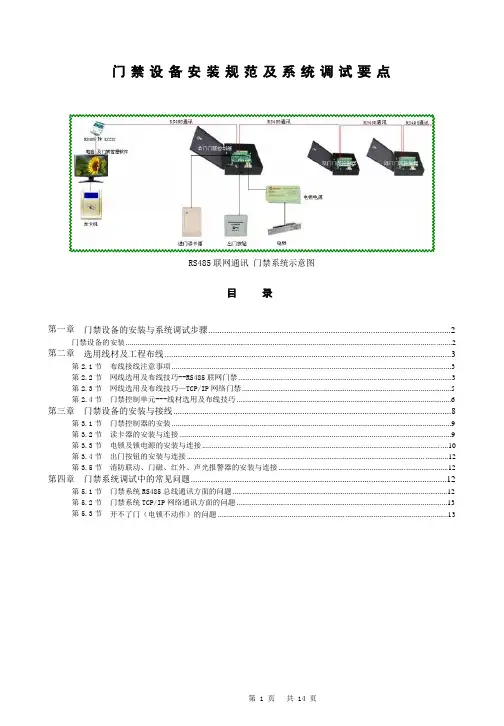

门禁设备安装规范及系统调试要点RS485联网通讯门禁系统示意图目录第一章门禁设备的安装与系统调试步骤 (2)门禁设备的安装 (2)第二章选用线材及工程布线 (3)第2.1节第2.2节第2.3节第2.4节布线接线注意事项 (3)网线选用及布线技巧--RS485联网门禁 (3)网线选用及布线技巧—TCP/IP网络门禁 (5)门禁控制单元---线材选用及布线技巧 (6)第三章门禁设备的安装与接线 (8)第3.1节第3.2节第3.3节第3.4节第3.5节门禁控制器的安装 (9)读卡器的安装与连接 (9)电锁及锁电源的安装与连接 (10)出门按钮的安装与连接 (12)消防联动、门磁、红外、声光报警器的安装与连接 (12)第四章门禁系统调试中的常见问题 (12)第5.1节第5.2节第5.3节门禁系统RS485总线通讯方面的问题 (12)门禁系统TCP/IP网络通讯方面的问题 (13)开不了门（电锁不动作）的问题 (13)门禁设备采购到手后，在公司里拿一台样机出来学习调试，连接好设备后按以下步骤进行调试：或者门禁设备在施工现场安装好后，按以下步骤进行调试：第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。
门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。
然后每个设备的安装及其连接请参考产品说明书。
1.1施工布线选用合适的线材与管材，进行现场布线，包括：● RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；● TCP网络通讯的布线，选用五类双绞网线，接入局域网。
●强电供应的布线，用于门禁控制器、锁电源等的供电●读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线●电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。
门禁安装标准及注意事项
门禁安装标准及注意事项一门禁安装标准不论电磁、电插锁、电动门等一律现场让用户开关不低于3-5次，每次顺利打开和锁闭，电磁锁在门不变型的前提用力推，有任何一次不能顺利打开或锁闭的现场解决，非施工方原因导致的与用户解释明白，让用户签字确认，并交代好后续事项，需要二次上门费用的提前与用户沟通确认二门锁安装标准锁体缝隙不能大于0.5MM,锁体固定要牢固，双电插锁体安装要对齐误差控制在2MM以内，不能超过5MM,如果现场门两扇门不平的事先与用户沟通，是修门还是将错就错保持不平状太安锁，避免返工或用户不满；两把磁力锁并列安装误差不能大于1MM三出门按钮安装标准出门按钮安装要牢固，要安正，与周边设备或开关要容为一体，不能有高有低，距离也要匀称，与墙体缝隙控制在0.5MM 以内，现场墙不平的事先与用户沟通，回弹要灵活四验证主机安装标准验证主机安装要牢固，要安正，与周边设备要容为一体，非连网设备考虑优盘插口不能遮挡，不能有高有低，距离也要匀称，与墙体缝隙控制在0.5MM以内，现场墙不平的事先与用户沟通五电源及控制卡箱安装标准电源或控制卡箱内接线要规范，不能划伤线径，绝缘皮剥离过长避免短路或触电，进电源箱或控制箱内的接线要牢固，并在箱内打结或固定，避免稍微受力脱落或短路发生六门铃安装的注意事项门铃安装要考虑声音传输，可以暗装七遥控安装的注意事项注意接好线以及与用户确认使用范围，避免远距离不能控制的事件发生八强电供电的注意事项强电供电要常开的电，不能接灯线，也不能接晚上或周期性断电的电路，最好是24小时供电的UPS电源，如没有可要求用户加UPS电源或电池，要告诉用户根据消防要求断电后门禁会自动打开，长时间放假或室内有贵重物件请加装物理锁九门禁安装完成后的注意事项验收完成后当用户面把施工方知道的管理员密码以及所有开门密码删除或背对用户更改（要让用户知道施工方背对着他）十门禁安装售后的注意事项安装的门禁有保修但是由于门禁损坏或故障导致的其他财产损失、损坏、丢失与施工方无关。
门禁调试方案
门禁调试方案门禁系统在现代社会中扮演着重要的角色，它不仅保障了人们生活和工作的安全，还使得管理更加便捷。
然而，门禁设备的调试却是一项相对复杂的任务。
本文将介绍一种可行的门禁调试方案，旨在帮助用户更好地理解和运用门禁系统，提高调试效率和质量。
1. 了解门禁系统组成和原理在进行门禁调试之前，了解门禁系统的组成和原理是必不可少的。
通常，门禁系统由门禁控制器、读卡器、门禁卡和电磁锁等组件组成。
其中，门禁控制器是核心设备，负责处理读卡器的信号和控制电磁锁的状态。
门禁卡是用户身份的唯一凭证，读卡器通过读取门禁卡上的信息来判断用户身份。
电磁锁则负责控制门的开关状态。
2. 检查设备连接和供电情况在进行门禁调试前，首先要检查设备的连接和供电情况。
确保门禁控制器与读卡器、电磁锁等设备之间的连接稳定可靠，无松动或接触不良的情况。
同时，检查供电情况，确保设备能够正常运行。
如果发现连接或供电存在问题，要及时进行修复或更换，以确保门禁系统的正常运行。
3. 配置门禁系统参数门禁系统的参数配置是门禁调试过程中的关键一环。
不同的用户和场景对门禁系统的需求各不相同，因此需要根据实际情况来进行配置。
参数配置包括设置用户权限、添加有效时间段、配置开门方式等。
通过合理的参数配置，可以实现不同用户对门禁系统的个性化管理和控制。
4. 测试门禁系统功能门禁调试的一个重要环节是对门禁系统的功能进行测试。
在测试过程中，可以通过模拟不同用户的开门行为，检验门禁系统的响应速度和准确性。
同时，还可以对门禁卡的读取距离和读取角度进行测试，确保用户轻松刷卡的便捷性。
此外，还要验证电磁锁的开锁和上锁功能，确保门的状态能够正确切换。
5. 进行异常处理在门禁调试过程中，可能会出现一些意料之外的问题，比如刷卡不成功、电磁锁无法开启等情况。
在面临异常时，首先要检查设备连接和供电情况是否正常。
同时，还要检查门禁系统的参数配置是否正确。
如果问题仍然存在，可以尝试重启设备或与供应商联系寻求帮助。
门禁安装规范和注意事项
•门磁到控制器的线，建议选择俩组双绞网线，如果无需监控了 解门的开关状态或者不需门长时间未关闭报警和非法闯入报警 功能，门磁线可不接。 •控制器到计算机之间以及控制器到转换器的线，建议使用8芯 屏蔽双绞网线。485+和485-一定要互为双绞，其中6芯备用， 屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控 制器的GND进行连接，或者在485总线的最后一台控制器的 485＋和 485-之间并联120欧姆的终端电阻来改善通讯质量。
用线规范
• 读卡器到控制器的线缆，建议用8芯屏蔽多股双绞网线数 据线Data1、 Data0互为双绞，(电源正负各用一组，备 用一组）最长不可以超过50米。屏蔽线接控制器的GND。
• 开门按钮到控制器的线缆，建议采用两组8芯屏蔽多股双 绞网线数据线。
•电锁到控制器的线，建议使用两芯电源线，线径在1.0平方毫 米以上。如果超过30米要考虑用更粗的线或者多股并联还可以 通过电源的微调按钮，调高输出电压到14V左右（根据实际电 锁端电压调节），最长不要超过50米(不建议客户这样操作）。
•不建议擅自对接其它附加设备，进行非常规的操作
•不要将控制器和其它大电流设备接在同一供电插座上。
•读卡器按钮的安装高度是距地面1.45米，可以根据客户 的使用习惯，适当增高或者降低 •控制器建议安装在弱电井等便于维护的地点 •接线端注意规范接线，不要裸露金属部分过长，以免引 起短路和通讯故障
电插锁的基本常识:
中间应加装接线盒或拉线盒，其位置应便于穿线。
• 线管的固定、线管在转弯处或直线距离每超过1.5米 应加固定夹子。 • 电线线管的弯曲半径应符合所穿入电缆弯曲半径的规 定。 • 凡有沙眼、裂纹和较大变形的管子禁止使用于配线工 程。
• 线管的连接应加套管连接或扣连接。
建筑工程中智能门禁系统的安装规范
建筑工程中智能门禁系统的安装规范建筑工程中智能门禁系统的安装规范1. 简介在现代建筑工程中，智能门禁系统被广泛应用于各种场所，如住宅小区、写字楼、商业中心等。
该系统通过结合硬件设备和软件管理，为用户提供便捷、安全的出入门控服务。
本文将从以下几个方面探讨智能门禁系统的安装规范。
2. 安装位置的选择智能门禁系统的安装位置是确保系统正常运行和有效使用的关键。
在选择安装位置时，应考虑以下几点：a. 出入口：系统应位于主要出入口附近，方便人员进出；b. 高度：设备应安装在合适的高度，方便人员操作和读取设备；c. 环境：选择不易受到气候和环境因素影响的位置，例如阳光暴晒或潮湿环境。
3. 设备选型与安装根据具体需求和场所特点，选择适合的智能门禁设备并进行正确安装是确保系统正常运行的关键。
a. 门禁控制器：选择功能全面、性能稳定的门禁控制器，确保系统的可靠性；b. 门禁读卡器：根据安全性要求选择合适的读卡器，如卡片式、指纹式或人脸识别式等；c. 门禁锁具：选择质量优良、结构稳固的门禁锁具，保证安全性和耐用性；d. 接线与布线：按照设备供应商提供的接线图，进行正确的接线和布线，避免因接线错误而导致系统故障或安全隐患。
4. 系统配置与调试安装完成后，对智能门禁系统进行配置和调试，以确保系统工作正常，并满足特定需求。
a. 软件设置：通过系统管理软件，对门禁权限、时间段等进行合理配置，实现不同用户的权限管理；b. 报警设置：设置系统的报警参数，如非法闯入、门未关等，确保安全性；c. 测试与调试：对门禁设备进行全面测试和调试，确保各个设备正常工作，并检查系统的稳定性。
5. 用户指导与培训为了更好地使用智能门禁系统，对用户进行指导和培训是必要的。
包括以下内容：a. 使用说明：向用户提供使用说明，教授如何正确使用门禁系统的各项功能；b. 紧急情况处理：指导用户在紧急情况下如何处理系统故障、断电等情况，保证应急措施的有效性；c. 维护保养：教导用户对门禁设备进行日常维护，并保养设备以延长使用寿命。
门禁系统安装工程标准规范（五篇）
门禁系统安装工程标准规范（五篇）第一篇：门禁系统安装工程标准规范门禁系统安装工程标准规范适用范围本标准适用于新建、扩建及改建的公用和民用建筑物内的门禁系统安装工程。
2 施工准备 2.1 材料2.1.1 前端设备：主要包括门禁主机、计算机（内置系统管理软件）、打印机、不间断电源等。
2.1.2 终端设备：主要包括门禁控制器、电控锁、电磁锁、出门按钮、读卡器、密码键盘等。
2.1.3 上述设备及材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。
并经国家3C 认证，具有3C 认证标识。
如果是进口产品，则需提供进口商品商检证明。
设备安装前应根据使用说明书进行全部检查方可安装。
2.1.4 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管。
2.1.5 其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
2.2 机具设备2.2.1 手电钻、冲击钻、梯子、水平尺、拉线、线坠。
2.2.2 克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
2.2.3 250V 兆欧表、500V 兆欧表。
2.3 作业条件2.3.1 管理室内土建工程应内装修完毕，门、窗、门锁装配齐全完整。
2.3.2 管理室内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。
各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。
3 操作工艺 3.1 工艺流程3.2 操作方法 3.2.1 管路预埋3.2.1.1 参见相关管路预埋XXX 标准内容。
3.2.2 控制器箱安装3.2.2.1 箱体板与框架应与建筑物表面配合严密。
严禁采用电焊或气焊将箱体与预埋管口焊在一起。
3.2.2.2 控制器箱通常安装方位依设计而定，在无具体要求时宜安装于较隐蔽或安全的地方，防止人为的恶意破坏。
3.2.2.3 控制器箱的交流电源应单独走线，严禁与信号线和低压直流电源线穿在同一管内。
门禁系统安装调试及常见故障分析
03
门禁系统组织架构
03、门禁系统组成 系统组成（分体式）
第13页/共27页
03、门禁系统组成 系统组成（一体式）
第14页/共27页
04
门禁系统 设 备安装
04、门禁放线
第16页/共27页
门禁锁线必须采用4*1.0mm的电源线，刷卡器和开门按钮采用8*0.3mm的信号线，禁止使用网线、电话线。
02、门禁系统分类
第10页/共27页
按设计原理
1．一体机（控制器自带读卡器） 这种设计的缺陷是控制器须安装在门外，因此部分控制线必须露在门外，内行人无须卡片或密码可以轻松开门。
2．控制器与读卡器（识别仪）分体的 这类系统控制器安装在室内，只有读卡器输入线露在室外，其它所有控制线均在室内，而读卡器传递的是数字信号， 因此，若无有效卡片或密码任何人都无法进门。这类系统应是用户的首选。
指纹识别
虹膜识别
人脸识
02、门禁系统分类
第9页/共27页
二维码识别
二维码门禁系统，结合二维码的特点，将给进入校园的学生、老师、家长、后勤工作人员发送二维码有效凭证，这样家长 在进入校园的时候轻松对识读机器扫一下二维码，这样便于对进出人员人员的管理。作为校方需要登记学生家长的手机号 及家人的二代身份证号，家长手机便会收到学校使用二维码校园门禁系统平台发送的含有二维码的短信。同时将支持身份
02、门禁系统分类
第11页/共27页
按按通讯方式
1．不联网门禁，即单机控制型门禁，就是一个机子管理一个门，不能用电脑软件进行控制，也不能看到记录，直 接通过控制器进行控制。特点是价格便宜，安装维护简单，不能查看记录，不适合人数量多于50或者人员经常流动 （指经常有人入职和离职）的地方，也不适合门数量多于5的工程。
物业温馨提示门禁调试方案
物业温馨提示门禁调试方案物业温馨提示：门禁调试方案一、背景介绍随着社会的不断发展，现代社区管理越来越注重安全和便利性。
门禁系统作为社区管理的重要工具，不仅可以有效的保障居民的安全，还可以方便快捷的管理进出人员。
因此，门禁系统的调试和使用显得尤为重要。
本文将对门禁系统的调试方案进行详细介绍，希望能为物业管理方和居民提供一些参考。
二、门禁系统的组成1.主机：门禁系统的主要控制中心，负责对门禁设备进行管理和控制。
2. 读卡器：用于识别居民的身份信息，并控制门禁系统的开关。
3.电源控制器：用于对门禁设备的电源进行控制，保证门禁设备的正常运行。
4. 门禁卡：专门为居民配备的身份识别卡片，用于开启门禁设备。
5. 门禁记录仪：用于记录每个人的进出记录，方便物业管理人员进行查证。
三、门禁调试方案1. 确定门禁系统的布置方案在门禁系统的调试前，首先需要对门禁系统的布置方案进行仔细的规划。
包括读卡器的安装位置、主机的摆放位置、电源控制器的接线布置等。
只有确定了合理的布置方案，才能保证门禁系统的正常运行。
2. 安装主机和读卡器在门禁系统的安装过程中，主机和读卡器是最重要的两个部件。
主机需要安装在安全的地方，并接通电源和网络。
读卡器需要安装在小区的出入口处，方便居民刷卡进出。
3. 调试门禁卡和门禁记录仪门禁卡是居民身份的重要标识，需要在系统调试中对门禁卡进行录入和测试，确保门禁卡的有效性。
同时，门禁记录仪也需要进行详细的调试，保证其记录的准确性和完整性。
4. 系统联动测试门禁系统通常需要与电梯系统、监控系统等其他设备进行联动，因此需要在调试过程中进行系统的联动测试，确认各个设备之间的协调运行。
5. 系统功能测试在门禁系统调试的最后阶段，必须对系统的各个功能进行详细的测试，包括门禁卡的有效性、门禁记录的准确性、系统的稳定性等等。
四、常见问题与解决方案在门禁系统的调试过程中，可能会出现一些常见的问题，以下是一些常见问题的解决方案：1. 读卡器无法正常工作可能原因：读卡器未正确接线，或者读卡器损坏。
门禁系统安装验收标准
门禁系统安装验收标准随着社会的发展，门禁系统在各个领域得到了广泛应用。
无论是企事业单位、学校、医院还是居民小区，门禁系统都成为了必备的设备之一。
门禁系统不仅可以提供安全保障，还可以提高管理效率。
然而，为了确保门禁系统的正常运行，安装验收是必不可少的环节。
本文将就门禁系统安装验收标准进行讨论。
1. 智能门禁设备验收标准智能门禁设备是门禁系统的核心部分，因此在安装验收时需要关注以下几个方面：1.1 设备质量安装人员应检查智能门禁设备的外观，确保设备无损坏或者缺陷。
同时，还应对设备进行功能测试，包括：开门、关门、刷卡、密码输入等基本功能。
设备应能够正常运行，反应迅速，无延迟现象。
1.2 衔接连通性智能门禁设备需要与其他系统（如监控系统、报警系统等）进行衔接，确保信息的准确传输。
验收时应检查门禁设备与其他系统之间的连通性，确保数据传输正常、无丢失。
同时，还应注意门禁设备与网络的连接，确保网络通畅，能够进行远程监控与管理。
1.3 容错能力智能门禁设备应具备一定的容错能力，能够应对突发情况。
在安装验收时，应检查设备是否具备防雷、防水、防尘等功能。
同时，还应考虑设备的反潜能力，确保无法被暴力破解或绕过。
2. 门禁系统数据管理验收标准门禁系统的数据管理是门禁系统运行的关键环节，因此在进行安装验收时，需要关注以下几个方面：2.1 用户信息管理门禁系统应能够对用户信息进行有效管理，包括用户的姓名、职位、权限等信息。
在安装验收时，需要检查系统的用户管理功能是否正常，用户信息是否准确完整。
同时，还应测试系统对用户权限的控制，确保只有合法人员能够进入相应区域。
2.2 门禁记录存储与查询门禁系统应能够记录用户的进出记录，并能够方便地存储与查询。
在安装验收时，需要测试系统的记录功能是否正常，记录是否准确完整。
同时，还应测试系统对记录的存储容量，确保能够满足长期数据存储的需求，并能够方便地进行查询与导出。
2.3 报警与异常处理门禁系统应具备一定的报警与异常处理能力，在出现异常情况时能够及时发出警报，并采取相应措施。
门禁系统安装规范及调试要点
1 / 18
门禁系统的安装与调试
门禁设备采购到手后，在公司里拿一台样机出来学习调试，连接好设备后按以下步骤进行调试： 或者门禁设备在施工现场安装好后，按以下步骤进行调试：
第一章 门禁设备的安装与系统调试步骤
先安装门禁设备与软件，并联机测试，再按要求调试与使用。
第一步 门禁设备的安装
门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网 络布局，采用 RS485 联网方式 或者 采用 TCP/IP 网络方式；第二合理选配单门、双门、四门控制 器等，这样就可以进行布线，之后再安装门禁设备。
详见第二章 选用线材及工程布线 1.2 门禁控制器的安装 在安装门禁控制器前，先了解使用环境；在安装时也应充分考虑安装和维护的方便性。 1.3 读卡器的安装与连接
读卡器的类型很多，常见的有 ID 读卡器，IC 读卡器，指纹头等，安装高度为离地大约 1.4M 的墙面，使用五类双绞屏蔽线连接。
第五章 门禁系统调试中的常见问题 ................................................................................................................. 17
第 5.1 节 门禁系统 RS485 总线通讯方面的问题................................................................................................................17 第 5.2 节 门禁系统 TCP/IP 网络通讯方面的问题..............................................................................................................18 第 5.3 节 开不了门（电锁不动作）的问题 .......................................................................................................................18
门禁报警系统安装工艺标准
门禁报警系统安装工艺标准本文档旨在提供门禁报警系统的安装工艺标准，以确保安装质量和性能达到预期要求。
1. 安装前准备在进行门禁报警系统的安装之前，请确保以下准备工作已经完成：- 确定安装位置和布线方案，考虑到系统的安全性和便利性。
- 准备所需的硬件设备和材料，包括门禁控制器、门禁读卡器等。
- 联系供应商或制造商，了解系统安装要求和特殊注意事项。
2. 安装步骤2.1 安装门禁控制器1. 将门禁控制器安装在预定位置上，确保固定牢固。
2. 根据制造商提供的安装说明，连接控制器的电源和网络线路。
2.2 安装门禁读卡器1. 根据布线方案，将门禁读卡器安装在门口或其他适当位置上。
2. 连接读卡器的电源和控制器，确保连接稳定可靠。
2.3 连接门禁设备1. 根据布线方案，将门禁设备（如电磁锁、感应器等）连接到门禁控制器。
2. 验证设备的电源和线路连接，确保设备正常工作。
3. 调试和测试安装完成后，进行系统的调试和测试以确保其正常运行和满足要求。
1. 检查系统的硬件连接，确保各部件之间的连接准确无误。
2. 配置系统的相关参数，如时间设置、权限控制等。
3. 进行实际的测试和模拟场景，验证系统的功能和性能。
4. 解决可能出现的问题和故障，确保系统的稳定性和可靠性。
4. 使用和维护门禁报警系统安装完成后，用户应按照制造商提供的使用手册和维护指南进行操作和维护。
1. 研究和熟悉系统的基本操作和功能。
2. 定期检查系统的工作状态和设备的运行情况。
3. 定期清洁和维护设备，确保其正常运行。
4. 如有需要，及时联系供应商或制造商进行维修和更新。
结论本文档提供了门禁报警系统安装的工艺标准，包括安装前准备、安装步骤、调试和测试、使用和维护等方面的内容。
通过按照这些标准进行安装，可以确保门禁报警系统的质量和性能达到预期要求。
`Note: This document provides a standard installation process for an access control and alarm system in Chinese.。
门禁系统安装工艺要求
门禁系统安装工艺要求所使用设备材料应根据合同文件及设计要求选型，对设备、材料和软件进行进场验收。
设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。
设备安装前，应根据使用说明书，进行全部检查，方可安装。
技术装备：施工图纸齐全，施工方案编制完毕并经审批。
施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行培训及安全、技术交底。
工艺流程：管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试、验收。
一．管道敷设，敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。
1、暗管道a.砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。
b.混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔1m用铅丝绑扎固定。
2、明敷设a.敷管时，先将管卡一真个螺钉拧进一半，然后将管敷设在管卡内，逐一将螺钉拧牢。
使用铁支架时，可将钢管固定在支架上，不得将管焊接在其他管道上。
3、室外管路敷设a.管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍。
上好管箍后，管口应对严，外露丝扣不应多于2扣b.金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得采用套管熔焊连接。
c.盒、箱开孔应整齐并与管径相符合，要求一管一孔，不得开长孔。
铁制盒、箱严禁用电、气焊开孔。
d.金属软管引入设备时，应符合下列要求：金属软管与钢管或设备连接时，应采用金属软管接头连接。
金属软管用管卡固定，其固定间距应不大于1m。
不得利用金属软管作为接地导体。
4.线槽敷设a.地面金属线槽装置，根据弹线位置，固定线槽支架，将地面金属线槽放在支架上，然后进行线槽连接，并接好出线口。
b.线槽与分线盒连接应正确先用分线盒、管件，连接应固定牢靠。
c.地面线槽及附件全部装置后，进行系统调整，根据地面厚度调整线槽支线、分支线、分线盒接头、转弯、转角和出口等处，程度高度与地面平齐，并将盒盖盖好，封堵严实，以防污染梗塞，直至共同土建地面施工结束为止。
门禁系统工程施工规范
门禁系统工程施工规范一、布线工艺规范1、取电交流电取用：一般有用户提供的专门UPS不间断电源，在远端局中~220最好不要采用照明电，而应当直接从交流配电瓶的一个独立交流分路引取，并且在相应的位置贴上标识,便于维护。
为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头。
直流电取用：一般有用户提供的专门开关电源,在远端局中应当直接从直流配电柜的一个独立直流分路引取，并且在相应的位置贴上标识,便于维护。
为了保证供电的安全性和可靠性,电源线应采用整段的电缆，中间不应有接头。
12V电源一般靠近变送源安装以减少线路的电压衰减，距离应当保证在2。
5米之内。
为了保证供电的安全性和可靠性，电源线应采用整段的电缆，中间不应有接头.2、布线工艺要求在任何情况下都不允许将RS485信号线与220V强电走在一起，之间距离至少相隔50C M以上；RS422通讯线中的RX+/RX—和TX+/TX—必须为两两双绞线。
所布线缆必须用套管加以保护，如PVC管、PVC线槽、金属软管、蛇形软管、绕线管等;在任何情况下弱电都不允许用手将两段线拧在一起，必须加锡用烙铁焊牢，然后用热缩管套好,避免接头处受力时松脱、短路，导致网络不畅通；交流线和直流线必须分开布线，直流线和信号线、视频线、2M线可布在一起;如房间有防静电地板,必须从地板下布线；如有线架，可从线架布线；如房间没有防静电地板、线架时,沿墙脚（或墙顶)布线；以上条件都不具备时，才可以走架空明线.线管、线槽内布线时,不要把线布放的太满,应当留有30％的空间.地沟下线布线都必须穿PVC管，拐弯处要用弯头，接口处要用直通，管子的交叉处要用三通相连；地板下的管子也要加以固定，尽量和局方的电力线保持一定的距离,不从环境复杂的地方通过.布线方向和墙面平行。
如果有多根套管，应该在同一水平面上，两根套管之间间距保持20公分.对地沟穿线距离超过20米或线缆数量超过10根的地方要加放一根备用，不足10根的按10根计算。
