halcon图像分割.
halcon threshold阈值算法
halcon threshold阈值算法摘要：1.引言2.halcon 阈值算法概述3.常用阈值分割方法4.动态阈值分割方法5.应用实例6.结论正文：一、引言在计算机视觉领域，图像分割是重要的研究内容之一。
图像分割的目的是将图像中不同的目标物体分离出来，以便进行识别和分析。
halcon 是一款由德国MVTec 公司开发的机器视觉软件库，它提供了丰富的图像处理和分析功能。
在halcon 中，阈值算法是一种常用的图像分割方法。
本文将详细介绍halcon 阈值算法的相关内容。
二、halcon 阈值算法概述阈值算法是一种基于像素灰度值进行图像分割的方法。
通过设置一定的阈值，将图像中的像素分为两个或多个区域。
在halcon 中，有多种阈值分割方法可供选择，如全局阈值分割、动态阈值分割等。
三、常用阈值分割方法1.全局阈值分割：threshold 函数可以用于全局阈值分割。
该函数根据输入图像的灰度直方图设置阈值，将图像中的像素分为两个区域。
全局阈值分割适用于环境稳定、光照变化不大、目标与背景存在明显灰度差的场合。
2.动态阈值分割：halcon 提供了dynamic_threshold 函数，用于动态阈值分割。
动态阈值分割根据图像中的像素灰度值自动调整阈值，可以有效应对光照变化和物体形状的变化。
四、动态阈值分割方法1.基于区域生长：region_growing 函数可以用于基于区域生长的动态阈值分割。
该函数通过设置种子区域和邻域搜索方式，逐步合并邻近的像素，形成目标区域。
2.基于边缘检测：edge_detection 函数可以用于基于边缘检测的动态阈值分割。
该函数通过检测图像中的边缘，将边缘相连的像素分为一个区域。
五、应用实例以下以颗粒检测为例，介绍如何使用halcon 阈值算法进行应用。
首先，通过readimage 函数读取图像，然后使用threshold 函数进行全局阈值分割，得到二值化图像。
接着，使用dyn_threshold 函数进行动态阈值分割，得到目标颗粒区域。
HALCON数字图像处理-第7章 图像分割
典型算子
一阶算子
Roberts算子利用局部差分算子寻找边缘，边缘定 位较准，但容易丢失一部分边缘，同时由于图像没有经过平滑 处理，因此不具有抑制噪声的能力。该算子对具有陡峭边缘且 含噪声少的图像处理效果较好。
Sobel算子很容易在空间上实现。Sobel算子边缘 检测器不但产生较好的边缘检测效果，同时因为Sobel算子引 入了局部平均，使其受噪声的影响也比较小。当使用较大的模 板时，抗噪声特性会更好，但是这样会增大计算量，并且得到 的边缘比较粗。
HALCON数字图像处理
Hough变换 Hough变换是一种检测、定位直线和解析曲线的有效方法。它是 把二值图变换到Hough参数空间，在参数空间用极值点的检测来完成 目标的检测。 在实际中由于噪声和光照不均等因素，使得在很多情况下所获 得的边缘点是不连续的，必须通过边缘连接将它们转化为有意义的 边缘，一般的做法是对经过边缘检测的图像进一步使用连接技术， 从而将边缘像素组合成完整的边缘。
HALCON数字图像处理
7.3 区域分割
区域分割利用的是图像的空间性质，认为分割出 来的属于同一区域的像素应具有相似的性质。传统的 区域分割方法有区域生长和区域分裂与合并，还有源 于地形学的分水岭分割。
HALCON数字图像处理
1、区域生长法
区域生长也称为区域生成，其基本思想是将一幅图 像分成许多小的区域，并将具有相似性质的像素集合起 来构成区域。
HALCON数字图像处理
典型算子 像素边缘提取和亚像素边缘提取
例如某CMOS摄像机芯片，其像素间距为5.2微米。两 个像素之间有5.2微米的距离，在宏观上可以看作是连在一起 的。但是在微观上，它们之间还有更小的东西存在，这个更小 的东西我们称它为“亚像素”。

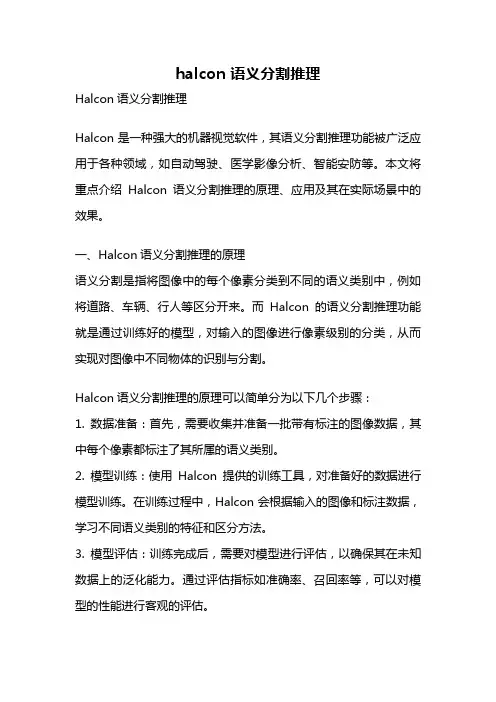

halcon 语义分割推理
halcon 语义分割推理Halcon语义分割推理Halcon是一种强大的机器视觉软件，其语义分割推理功能被广泛应用于各种领域，如自动驾驶、医学影像分析、智能安防等。
本文将重点介绍Halcon语义分割推理的原理、应用及其在实际场景中的效果。
一、Halcon语义分割推理的原理语义分割是指将图像中的每个像素分类到不同的语义类别中，例如将道路、车辆、行人等区分开来。
而Halcon的语义分割推理功能就是通过训练好的模型，对输入的图像进行像素级别的分类，从而实现对图像中不同物体的识别与分割。
Halcon语义分割推理的原理可以简单分为以下几个步骤：1. 数据准备：首先，需要收集并准备一批带有标注的图像数据，其中每个像素都标注了其所属的语义类别。
2. 模型训练：使用Halcon提供的训练工具，对准备好的数据进行模型训练。
在训练过程中，Halcon会根据输入的图像和标注数据，学习不同语义类别的特征和区分方法。
3. 模型评估：训练完成后，需要对模型进行评估，以确保其在未知数据上的泛化能力。
通过评估指标如准确率、召回率等，可以对模型的性能进行客观的评估。
4. 推理过程：当模型训练和评估完成后，就可以将其应用于实际场景中。
在推理过程中，Halcon会将输入的图像送入模型，通过像素级别的分类，得到图像中不同物体的分割结果。
二、Halcon语义分割推理的应用Halcon语义分割推理在各个领域都有广泛的应用。
以下是一些典型的应用场景：1. 自动驾驶：在自动驾驶领域，Halcon语义分割推理可以帮助车辆实时识别道路、车辆、行人等物体，从而提高自动驾驶系统的感知能力，确保行驶安全。
2. 医学影像分析：在医学影像领域，Halcon语义分割推理可以帮助医生快速准确地识别出肿瘤、病变等病理区域，从而辅助医生进行疾病诊断和治疗。
3. 智能安防：在智能安防领域，Halcon语义分割推理可以对监控视频中的人、车、物进行实时分割和识别，从而提高监控系统的智能化程度，辅助安防人员进行异常检测和预警。
halcon threshold函数
Halcon Threshold函数详解1. 函数定义Halcon Threshold函数是图像处理库Halcon中的一个函数，用于对输入图像进行阈值分割。
其函数原型如下：void threshold (HObject Image, out HObject Region, HTuple Threshold)2. 函数用途Halcon Threshold函数用于将输入图像根据阈值进行分割，将图像中大于或小于阈值的像素点分别标记为前景或背景，并将分割结果保存为Region对象。
该函数常用于图像分割、目标检测、图像二值化等应用场景。
3. 函数参数•Image：输入图像，类型为HObject。
•Region：输出的分割结果，类型为HObject。
•Threshold：阈值，类型为HTuple，可以是单个值或者一个元组。
4. 函数工作方式Halcon Threshold函数的工作方式如下：1.将输入图像转换为灰度图像（如果输入图像为彩色图像）。
2.获取图像的尺寸和像素数。
3.遍历图像的每个像素点，将像素值与阈值进行比较。
4.如果像素值大于阈值，则将该像素标记为前景（即Region中的目标）。
5.如果像素值小于等于阈值，则将该像素标记为背景（即Region中的非目标）。
6.将分割结果保存为Region对象。
5. 函数示例下面是一个使用Halcon Threshold函数进行图像分割的示例代码：// 导入Halcon库using HalconDotNet;// 定义图像路径string imagePath = "image.jpg";// 创建Halcon图像对象HObject image;// 读取图像HOperatorSet.ReadImage(out image, imagePath);// 创建Halcon Region对象HObject region;// 设置阈值HTuple threshold = 128;// 进行阈值分割HOperatorSet.Threshold(image, out region, threshold);// 显示分割结果HOperatorSet.DispObj(region);// 清除资源HOperatorSet.ClearObj(image);HOperatorSet.ClearObj(region);上述示例代码中，首先导入Halcon库，并定义了一个图像路径。
halcon图像分割要点
Halcon 图像分割要点Halcon 是一种开放式的机器视觉软件库，具有强大的图像处理和机器视觉功能。
图像分割是 Halcon 中最基本的任务之一，这篇文章将重点介绍 Halcon 图像分割的要点。
图像分割的简介图像分割是计算机视觉中的基本步骤之一，目的是将图像划分为多个不同的区域，每个区域内的像素具有一定的相似性，这些区域被称为图像中的物体或背景。
常用的分割方法有基于阈值、基于边缘和基于区域的方法。
Halcon 图像分割的要点Halcon 中有多种图像分割算法可供选择，这里列举几个常用的图像分割要点。
1. 常见的基于阈值的图像分割方法基于阈值的分割方法是最基本的分割方法之一，其将给定的图像根据像素强度与阈值之间的关系，将图像分成两个或多个不同的区域。
在 Halcon 中，可以使用threshold()函数进行基于阈值的图像分割，具体使用方法如下：threshold(Image, Region, MinGray, MaxGray)其中，Image为输入图像，Region为输出分割后的区域，MinGray和MaxGray分别为最小和最大的阈值，通过调整阈值的大小可以实现不同阈值下的图像分割。
2. 基于边缘的图像分割方法基于边缘的图像分割方法是另一种常见的分割方法。
与基于阈值的方法不同，基于边缘的方法不是将图像分成几个区域，而是将图像中相邻的像素中的边缘信息提取出来，进而找到图像中的物体。
在 Halcon 中，可以使用edges_image()函数进行基于边缘的图像分割，具体使用方法如下：edges_image(Image, Edges)其中，Image为输入图像，Edges为输出的边缘信息。
3. 区域生长算法区域生长算法是基于区域的图像分割方法，其实现原理是从一组种子像素开始，然后向外扩展相似像素的区域，直到到达区域边界。
在 Halcon 中，可以使用regiongrowing()函数进行区域生长算法，具体使用方法如下：regiongrowing(Image, Seed, Region, Contrast, Delta, MaxSize)其中，Image为输入图像，Seed为种子像素，Region为输出的分割区域，Contrast为最小差异，Delta为生长率，MaxSize为区域最大大小。
halcon图像分割
Halcon图像分割什么是HalconHalcon是一个功能强大的计算机视觉软件，它被广泛应用于汽车行业、半导体、医药、电子、食品、机器人等领域。
Halcon能够对图像进行高效分析，并提供准确的结果，因此被许多企业和机构所青睐。
为什么需要图像分割在计算机视觉中，图像分割是一个重要的概念。
图像分割是指将一副图像分成若干个互不重叠的部分或分割成不同的区域，以便进行进一步的处理。
图像分割的应用很广泛，如医疗图像中需要寻找肿瘤区域、道路交通图像中需要寻找汽车的位置等等。
图像分割是计算机视觉中的一项基本任务，是许多高级计算机视觉任务的前置步骤。
Halcon中的图像分割Halcon中的图像分割功能非常强大。
在Halcon中，有很多种不同的图像分割方法，比如：阈值分割阈值分割是一种非常简单的分割方法，它通过选择合适数值的阈值将图像分割成两个部分：前景和背景。
具体的操作是，首先将图像转化为灰度图像，然后选择一个适当的阈值，将灰度值大于该阈值的像素作为一个部分，其余的像素作为另一个部分。
在Halcon中，可以使用threshold函数实现阈值分割。
区域生长区域生长是一种迭代的分割方法，它从种子像素开始，逐步将与之相邻的像素加入到分割区域中。
区域生长分割方法主要是通过计算像素点之间的相似度来实现的。
在Halcon中，可以使用regiongrowing函数实现区域生长分割。
分水岭算法分水岭算法是一种基于拓扑学的分割方法。
分水岭算法将图像看成一个地形地貌，将图像中每个像素看成一个高度值，则在较高点的地方形成的凸起或山峰则被认为是一块区域，而连接不同块的低点就是海拔低的河谷，而把river valley之间的山岭剖开就是把整个的图像分割成不同的区域。
在Halcon中，可以使用watersheds函数实现分水岭算法。
结论Halcon是一个十分强大的计算机视觉软件，在图像分割方面，其提供了多种不同的分割方法。
用户可以根据自己的需求和实际情况选取不同的分割方法，得到准确的分割结果。
halcon中difference算子
halcon中difference算子Halcon中的“difference算子”是一个非常重要的运算符，可用于图像分割以及特定区域的检测和匹配。
这篇文章将介绍“difference算子”的原理、用法以及应用范围。
一、原理与用途“difference算子”是指将两幅图像逐点作差，生成一个新的差分图像的运算。
其原理在数学上可以表示为：I(x,y)=|A(x,y)-B(x,y)|其中，I(x,y)是输出图像，A(x,y)和B(x,y)分别是输入的两幅源图像。
如果两幅源图像中的像素值相等，则输出图像中的像素值为0；如果它们的像素值不同，则输出图像中的像素值为差值的绝对值。
在Halcon中，“difference算子”主要用于图像分割，它可以通过在输入图像上的某个区域中选择不同的像素值，将区域分割成几个子区域。
相应地，应用该算子可以在图像中检测特定区域。
例如，如果对一张水果图像应用“difference算子”，可以从图像中分离出任何一种水果，因为他们拥有不同的颜色或纹理等特征。
该算子还可以用于匹配和跟踪运动物体。
在第一幅图像中，可以选择物体的一部分作为模板，然后在后续帧中用相同的算法来寻找相同的区域。
差分图像中的非零像素会使匹配更加准确，因为它们表示两幅图像中的不同区域。
二、Halcon应用在Halcon中，应用“difference算子”主要有以下几个环节：1、图像分割为了进一步展示该算子的用途，我们准备了以下图像：图1：源图像基于该原图像，我们定义一张具有类别标记的大部分区域图：图2：区域图接下来我们就可以根据图2中不同区域的标记，在原图像中使用“differen ce算子”来分割图像。
为了演示不同区域的分割效果，可以用不同的颜色来加以区分。
结果如图3所示：图3：分割后的图像通过使用“difference算子”，可以将一张图像分成多个区域，便于进行进一步的数据分析以及特定目标的检测等工作。
2、物体特征检测在一幅标记了类别的图像中，可以利用“difference 算子”来查找特定区域。
halcon实例分割实例
Halcon是一个计算机视觉库，提供了许多强大的图像处理和分析功能。
实例分割是Halcon中的一个重要功能，它能够将图像中的不同对象或物体进行精确分割和识别。
一个简单的Halcon实例分割的例子可能包括以下几个步骤：
1.导入图像：首先，你需要将待处理的图像导入到Halcon中。
你可以使用
read_image函数来完成这个任务。
2.预处理：预处理是图像分割的重要步骤，包括灰度转换、噪声去除、平滑
等。
Halcon提供了丰富的预处理函数，如convert_gray_image、
clear_image、smooth_image等。
3.对象检测：在预处理之后，你可以使用Halcon中的各种检测器来检测图像
中的对象。
这些检测器包括边缘检测、圆形检测、直线检测等。
你可以根据需要选择适合的检测器。
4.实例分割：一旦检测到对象，你就可以使用Halcon的实例分割功能来将这
些对象分割成不同的实例。
你可以使用find_instance_contours函数来完成这个任务。
这个函数将返回一个轮廓列表，每个轮廓代表一个实例。
5.结果处理：最后，你可以使用Halcon中的各种函数来处理和显示分割结
果。
例如，你可以使用draw_contours函数来在图像上绘制轮廓，或者使
用write_image函数将结果保存到文件中。
Halcon中轮廓分割segment
Halcon中轮廓分割segment展开全文在用Halcon进行图像处理的过程中，经常需要对提取出的轮廓进行分割，将轮廓分为直线段、圆（或圆弧）、椭圆弧不同的段，轮廓分割最常用的算子是segment_contours_xld。
segment_contours_xld——Segment XLD contours into line segments and circular or elliptic arcs（将一个XLD轮廓分割为直线段、圆（圆弧)、椭圆弧。
）signature（语法）：segment_contours_xld(Contours: ContoursSplit: Mode, SmoothCont, MaxLineDist1, MaxLineDist2 : )参数说明：Contours 需要进行分割的轮廓。
ContoursSplit 分割后的轮廓tuple。
Mode 分割轮廓的方式，可以选择'lines'（使用直线段分割）, 'lines_circles'（使用直线段和圆（弧）分割）, 'lines_ellipses'（使用直线段和椭圆弧分割）。
SmoothCont 轮廓平滑的参数，可以抑制在折线逼近过程中过短的线段，能更加鲁棒的逼近圆和椭圆。
MaxLineDist1 第一次用Ramer算法（即用直线段递进逼近轮廓）时的MaxLineDist，在逼近完成之后，再用圆弧或椭圆弧对相邻分割线段进行拟合，如果拟合圆弧到轮廓的距离小于逼近线段到轮廓的距离，就用圆弧替代逼近线段，这个过程一致迭代直到所有的线段拟合完毕。
MaxLineDist2 第二次逼近轮廓时的MaxLineDist，只有当MaxLineDist2这种两步逼近算法效率较高，因为在第一次逼近过程中，递进逼近的直线段较少，因此较大直径的圆弧能够被高效的分割出来。
在第二次逼近过程中，能够被小直径圆弧逼近的轮廓被找到，同时大直径圆弧的末端被重新定义。
3Halcon的threshold（）函数，用于阈值分割
3Halcon的threshold（）函数，用于阈值分割函数原型：threshold(Image: Region: MinGray,MaxGray: )功能：使用全局阈值分割图像，获取像素值介于MinGray和MaxGray 的区域。
参数列表：第1个参数Image是输入变量，表示输入图像第2个参数Region是输出变量，表示被分割后的图像第3个参数MinGray是输入变量，阈值分割像素的最小值，默认值为128.0，建议可用值：0.0, 10.0, 30.0, 64.0, 128.0, 200.0, 220.0, 255.0第4个参数MaxGray是输入变量，阈值分割像素的最大值，默认值为255.0，建议可用值：0.0, 10.0, 30.0, 64.0, 128.0, 200.0, 220.0, 255.0注：最后两个参数的限制条件：MaxGray>=MinGray。
可能的前置应用函数：histo_to_thresh()（根据直方图决定灰度值门限）、min_max_gray()（计算区域内最大最小灰度值）、sobel_amp()（Sobel算子检测边缘）、binomial_filter()（binomial 滤波器平滑图像）、gauss_image()（离散高斯函数平滑图像）、reduce_domain()（缩小图像区域）、fill_interlace()（插补两个半个视频图像）可能的后置应用函数：connection()（连接区域）、dilation1()（扩大区域）、erosion1()（腐蚀区域，变小）、opening()（打开区域）、closing()（关闭区域）、rank_region()（归类区域）、shape_trans()（改变区域形状）、skeleton()（计算区域框架）可被替换函数：class_2dim_sup()（采用二维空间像素分类分割图像）、hysteresis_threshold()（磁滞门限操作）、dyn_threshold()（局域阀值分割图像）、bin_threshold()（自动产生的阀值分割图像）、char_threshold()（为提取的字符产生一个分割阀值）、auto_threshold()（直方图决定阀值分割图像）、dual_threshold()（对标记的图像做门限操作）。
halcon中分裂合并算法
halcon中分裂合并算法Halcon中分裂合并算法Halcon是一种强大的机器视觉开发工具，其提供了丰富的图像处理算法和函数库。
其中，分裂合并算法是Halcon中一种常用的图像分割算法，用于将图像分割成具有相似特征的区域，以便进行后续的目标检测、识别和测量等任务。
分裂合并算法是一种基于区域的图像分割方法，其基本思想是将图像分成若干个初始区域，然后通过合并或分裂这些区域，得到最终的分割结果。
该算法主要包括以下几个步骤：1. 初始化：将图像分成若干个初始区域。
通常情况下，可以使用常见的分割算法如阈值分割、边缘检测等来得到初始区域。
2. 区域合并：根据一定的合并准则，将相邻的区域合并成一个更大的区域。
合并准则可以根据具体的应用需求来确定，通常可以采用颜色相似度、纹理相似度、形状相似度等来衡量区域间的相似程度。
3. 区域分裂：根据一定的分裂准则，将过大或过复杂的区域进行分裂，得到更细致的分割结果。
分裂准则可以考虑区域的边缘强度、纹理复杂度等因素。
4. 迭代合并和分裂：重复进行区域合并和分裂操作，直到满足停止准则为止。
停止准则可以根据分割效果来确定，如区域数量、分割质量等。
分裂合并算法的优点是可以根据具体的应用需求来定义合并和分裂准则，从而得到更好的分割结果。
同时，该算法也具有较好的鲁棒性和计算效率，适用于各种不同的图像场景。
然而，分裂合并算法也存在一些局限性。
首先，合并和分裂的准则需要根据具体的应用场景来定义，缺乏通用性。
其次，算法的分割结果可能受到图像质量、噪声等因素的影响，导致分割结果不准确。
此外，算法的计算复杂度较高，在处理大尺寸图像时可能存在效率问题。
为了克服上述问题，可以结合其他图像分割算法来改进分裂合并算法。
例如，可以在分裂合并的基础上引入边缘信息、纹理信息等，以提高分割的准确性和稳定性。
此外，还可以使用多尺度分割方法，将图像分割成不同尺度的区域，从而更好地捕捉图像中的细节信息。
总结起来，Halcon中的分裂合并算法是一种常用的图像分割方法，可以将图像分割成具有相似特征的区域。
halcon中gmm算法原理
halcon中gmm算法原理
GMM（Gaussian Mixture Model）即高斯混合模型，是一种统计模型，用于描述多个高斯分布的加权组合。
在Halcon中，GMM算法用于图像分割和模式识别任务。
GMM算法的原理如下：
1. 初始化：随机初始化k个高斯分布的参数，包括均值、协方差矩阵和权重。
2. Expectation Step（E步）：对于每个数据点，计算其属于每个高斯分布的后验概率，即计算每个高斯分布对观测数据的响应度。
- 根据当前的高斯分布参数计算每个数据点属于每个分布的概率。
- 将每个数据点分配给后验概率最大的高斯分布，即所谓的“硬分配”。
3. Maximization Step（M步）：根据当前的数据点和对应的响应度，重新估计高斯分布的参数。
- 对于每个高斯分布，计算其权重、均值和协方差矩阵，以使其最大化与当前数据点之间的似然度。
- 更新每个高斯分布的参数。
4. 重复执行E步和M步，直到收敛条件满足或达到最大迭代次数。
GMM算法使用EM（Expectation-Maximization）算法进行迭代优化，E步通过计算后验概率来确定数据点的分类，M步通过最大化似然函数来更新高斯分布的参数。
整个过程将不断迭代，直到收敛为止。
在Halcon中，GMM算法可以通过调用相应的函数来实现，如gen_find_gmm和regiongrowing_gmm等函数。
这些函数提供了用于图像分割和模式识别的GMM算法工具。
halcon分裂合并算法
halcon分裂合并算法
Halcon分裂合并算法是一种用于图像处理的算法，主要用于图像分割
任务。
这个算法将图像分割为多个具有相似特征的区域，然后合并这
些区域以得到最终的分割结果。
算法的主要步骤如下：
1. 初始化：首先，将原始图像划分为一组初始区域。
每个初始区域包
含一些像素，并根据这些像素的特征进行分割。
2. 分裂：接下来，对每个初始区域进行分裂操作。
这个操作将当前区
域分成更小的子区域，直到满足某些停止条件。
分裂过程的目的是在
最细粒度上捕获图像中的细节和纹理。
3. 合并：在分裂操作完成后，算法开始合并过程。
合并操作将相似的
邻近区域合并为一个更大的区域。
相似性通常根据像素的特征进行度量，例如颜色、纹理等。
4. 更新：每次合并操作后，更新区域列表，并根据合并的结果重新计
算区域的特征。
这一步骤可以帮助确保合并的区域具有更准确的特征
表示。
5. 迭代：重复执行分裂和合并操作，直到满足停止条件。
停止条件可
以是合并次数的上限或合并后区域数的下限。
通过分裂合并算法，我们可以将原始图像分割成多个相似特征的区域，从而有助于进一步的图像分析和处理任务。
Halcon图像分割
Halcon图像分割⼀图像分割之阈值分割：请参见halcon例程：gray_histo.hdev此例程中主要⽤到两个算了：1.gray_histo(Regions,Image:::AbsoluteHisto,RelativeHisto)作⽤：获得图像的某⼀指定区域内的灰度分布，将数据写⼊到参数AbsoluteHisto和RelativeHisto其中AbsoluteHisto是指图像内0-255灰度值出现的次数。
RelativeHisto:将上⾯的出现次数转化为频率，总合为1。
2.gen_region_histo(:Region:Histogram,Row,Column,Scale:)作⽤：把获得的灰度分布图转换为区域region输出region：输出参数，Histogram:上⼀个算⼦中提到的图像内0-255灰度值出现的次数。
Row,Column：⽣成的区域的中⼼坐标Scale：region直⽅图的缩⼩尺度3.阈值分割算⼦：threshold（Image:Region:MinGray,MaxGray:)作⽤：将灰度值在MinGray-MaxGray范围的region输出此算⼦之前提到过，要注意的是此算⼦如果是输⼊的是⼀张RGB彩⾊图，那么它只对此图的第⼀通道进⾏阈值分析。
4.阈值分割算⼦：auto_threshold(Image:Regions:Sigma:)作⽤：对单通道图像做⾃动阈值，多阈值分割。
其中Sigma为灰度直⽅图的⾼斯标准差，光滑消除噪声5.阈值分割算⼦：bin_threshold（Image:Region::)作⽤：提取背景为⽩⾊，且前后背景较为分明，⾃动选取Sigma值进⾏⾼斯光滑处理，光滑直到最后只有⼀个最⼩值。
例如提取⽩纸⿊字，可以应⽤此算⼦。
6.阈值分割算⼦：char_threshold(Image,HistoRegion:Characters:Sigma,Percent:Threshold)作⽤：阈值分割提取字符Image:原图像，要做字符提取的图像HistoRegion:要提取字符所在的regionCharacters：提取到的regionSigma：⾼斯光滑因⼦Percent：灰度直⽅图中的灰度值差的百分⽐Threshold:输出⽤于阈值处理的阈值此⽅法关键在于找到直⽅图中的最⼤值，在最⼤值的左侧找到读取阈值。
halcon缺陷检测常用方法总结
halcon缺陷检测常用方法总结Halcon是一种强大的机器视觉软件，广泛应用于工业自动化和视觉检测领域。
缺陷检测是机器视觉中的重要任务之一，其目的是利用图像处理和分析技术，通过检测和分析图像中的缺陷来保证产品质量。
在Halcon中，有多种常用的方法可以用于缺陷检测。
下面将介绍一些常用的方法。
1.边缘检测方法边缘是图像中物体的轮廓，常常用于检测缺陷。
Halcon提供了多种边缘检测方法，如Sobel、Prewitt和Canny等。
这些方法能够提取图像中的边缘信息，并通过分析边缘的强度、方向和连续性来检测缺陷。
2.区域生长方法区域生长是一种基于像素相似性的方法，能够将相似像素合并为连续的区域。
在缺陷检测中，可以利用区域生长方法找到与周围像素相比较异常的区域，从而检测缺陷。
3.学习算法方法Halcon中提供了多种机器学习算法，如支持向量机（SVM）、随机森林（Random Forest）和深度学习等。
这些算法能够通过学习大量的正常样本和缺陷样本来构建模型，并利用模型进行缺陷检测。
4.形状匹配方法形状匹配是一种通过比较图像中物体形状的方法。
Halcon中提供了多种形状匹配算法，如模板匹配和形状基因算法。
这些方法能够通过比较待检测物体的形状与模板或基因的形状差异来检测缺陷。
5.纹理分析方法纹理是图像中的细微结构，常常包含有关物体表面的信息。
Halcon中提供了多种纹理分析方法，如灰度共生矩阵（GLCM）、灰度直方图和小波变换等。
通过分析图像的纹理特征，可以检测并区分不同的缺陷。
6.自适应阈值方法阈值是一种常用的图像分割方法，可以将图像分成不同的区域。
在缺陷检测中，阈值方法常常用于将图像中的缺陷与背景进行分离。
Halcon中提供了多种自适应阈值的方法，如Otsu和基于梯度的阈值等。
7.深度学习方法深度学习是近年来非常热门的机器学习方法，具备强大的特征提取和分类能力。
Halcon中集成了深度学习库Manto，可以利用Manto进行图像分类和目标检测，从而实现缺陷检测。
halcon图像分割要点
沈阳航空航天大学综合课程设计基于Halcon的图像分割方法的研究班级 24020104学号 2012040201174学生姓名王旭指导教师赵晨光课程设计任务书课程设计的内容及要求：一、设计说明图像分割是图像处理的关键技术之一，将感兴趣目标的区域加以提取的技术和过程，图像分割方法包括:基于阈值、基于区域、基于边缘的分割方法等。
要求学生深入研究图像分割的主要方法，掌握直方图、灰度阈值、区域生长、边缘检测等分割算法，了解相关理论。
并在充分调研图像分割的原理、算法的基础上，针对Halcon这一开发工具，深入学习各种算子及库函数的使用方法,并能够基于不同应用目标，尝试不同分割算法，比较实验结果并进行详尽分析。
二、设计要求1．制定合理有效的设计方案；2．熟悉Halcon的开发环境，深入学习图像分割理论，并进行分析。
三、推荐参考资料[1] 周斌. 一种基于P系统的图像阈值分割方法[J]. 西华大学学报(自然科学版). 2012(06)[2] 王浩军,郑崇勋,闫相国. 基于自适应多尺度的血液细胞图像阈值分割方法研究[J]. 西安交通大学学报. 2001(04)[3] 肖华. 生物细胞图像阈值分割方法研究[J]. 株洲工学院学报. 2006(02)[4] 蒋剑,吴建华. 在小波域进行图像的最大熵分割的一种方法[J]. 南昌大学学报(工科版). 2003(02)四、按照要求撰写课程设计报告成绩评定表评语、建议或需要说明的问题：成绩指导教师签字：日期：一、概述HALCON是世界范围内广泛使用的机器视觉软件，用户可以利用其开放式结构凯苏开发图像处理和机器视觉软件。
在对图像的研究和应用中，人们往往仅对图像中的某些部分感兴趣，这些部分称为目标或前景(其他部分称为背景)，他们一般对应图像中特定的、具有独特性质的区域。
为了辨识和分析目标，需要将他们分离提取出来，在此基础上才有可能对目标进一步利用。
图像分割就是指把图像分成格局特性的区域并提取出感兴趣目标的技术和过程。
halcon一些算子介绍
threshold(Image,Region,0,PeakGray-25)
bin_threshold — 使用一个自动确定的阈值分割图像。
格式： bin_threshold(Image : Region : : )
Halcon通过统一的接口封装上述不同相机的image acquisition interfaces,从而达到算子统一化。不同的相机只需更改几个参数就可变更使用。
Halcon图像获取的思路：1、打开设备，获得该设备的句柄。2、调用采集算子，获取图像。
1、打开设备，获得该设备的句柄。
open_framegrabber('DahengCAM', 1, 1, 0, 0, 0, 0, 'interlaced', 8, 'gray', -1, 'false','HV-13xx', '1', 1, -1, AcqHandle) //连接相机，并设置相关参数
图像分割的定义：
所谓图像分割是指将图像中具有特殊含义的不同区域分割开来，这些区域是互相不交叉的，每个区域都满足特定区域的一致性。
1、基于阈值的图像分割
threshold —采用全局阈值分割图像。
格式： threshold(Image : Region : MinGray, MaxGray : )
形体学基础算子：
erosion1
dilation1
opening
closing
常用的形态学相关算子
connection
halcon histo_to_thresh原理
halcon histo_to_thresh原理
Halconhisto_to_thresh原理是指在Halcon图像处理软件中，
通过将图像的灰度分布转换为二值化阈值，实现对图像的分割和处理的一种方法。
具体来说，Halcon histo_to_thresh原理是通过对图像的灰度
直方图进行分析，找出其中的峰值点，并将其作为阈值进行二值化处理。
通常情况下，图像的灰度直方图可以显示出不同灰度级别的像素点的数量分布情况，其中峰值点表示像素点数量最多的灰度级别。
在Halcon中，可以通过调用histo_to_thresh函数来实现对图
像的灰度直方图的分析和阈值的计算。
具体的实现过程包括以下步骤：
1. 读入图像并转换为灰度图像。
2. 调用gen_image_histogram函数计算灰度直方图，并使用
get_histo_peak函数找到峰值点。
3. 将峰值点作为阈值，调用threshold函数进行二值化处理。
4. 对二值化后的图像进行后续处理，如形态学操作、区域分割等。
总的来说，Halcon histo_to_thresh原理是一种简单而有效的
图像分割方法，在实际应用中具有广泛的应用前景。
- 1 -。
halconjunctions_skeleton原理
halconjunctions_skeleton原理Halconjunctions_skeleton是一种在计算机视觉和机器人技术中广泛应用的算法，它提供了一种用于处理图像和执行机器人操作的基本框架。
本篇文章将详细介绍Halconjunctions_skeleton的原理，包括其基本概念、工作原理、应用场景以及优化方法。
一、基本概念Halconjunctions_skeleton算法的核心思想是将图像转换为骨架结构，通过对图像中的像素点进行连接和筛选，生成一个包含关键点的骨架。
这些关键点可以被视为图像中的重要特征，用于识别、定位和跟踪物体。
该算法在处理具有复杂背景和动态变化的图像时表现出色。
二、工作原理Halconjunctions_skeleton算法通过以下几个步骤实现骨架提取：1. 初始分割：算法首先对输入图像进行分割，将图像划分为若干个区域。
2. 连通性分析：通过寻找相邻像素点，对每个区域进行连通性分析，形成连通域。
3. 筛选关键点：算法在连通域中筛选出关键点，这些关键点应具有较高的对比度和位置稳定性。
4. 生成骨架：通过删除连通域中的非关键点，逐步生成骨架结构。
5. 结果优化：根据实际需求，可以对生成的骨架结构进行优化，如平滑处理、锐化处理等。
通过以上步骤，算法能够有效地从图像中提取关键点，形成骨架结构，为后续的物体识别和跟踪提供支持。
三、应用场景Halconjunctions_skeleton算法在计算机视觉和机器人技术中具有广泛的应用。
以下是一些典型的应用场景：1. 物体识别：通过提取图像中的关键点，可以实现物体识别和分类。
例如，在无人驾驶汽车中，可以利用Halconjunctions_skeleton算法对路标、车辆、行人等进行识别。
2. 运动捕捉：在游戏开发、影视制作和运动训练中，可以使用Halconjunctions_skeleton算法对人体的运动进行捕捉和分析。
3. 机器人导航：在工业机器人和自主移动机器人中，可以使用Halconjunctions_skeleton算法实现环境感知和路径规划。
halcon常用英语单词
halcon常用英语单词摘要：一、引言二、Halcon 常用英语单词介绍1.基本概念2.图像处理3.机器视觉4.常用函数与操作三、Halcon 英语单词学习方法与建议1.掌握基本单词2.学习专业术语3.动手实践4.参加培训与交流四、总结正文：【引言】Halcon 是一款非常优秀的机器视觉软件，广泛应用于工业自动化领域。
为了更好地学习和使用Halcon，掌握一些常用的英语单词是必不可少的。
本文将对Halcon 常用英语单词进行概括性的介绍，并提供一些学习方法与建议。
【Halcon 常用英语单词介绍】【基本概念】1.图像处理（Image Processing）2.机器视觉（Machine Vision）3.目标检测（Object Detection）4.图像分析（Image Analysis）5.相机（Camera）【图像处理】1.滤波（Filter）2.降噪（Noise Reduction）3.边缘检测（Edge Detection）4.形态学（Morphology）5.图像分割（Image Segmentation）【机器视觉】1.光照（Illumination）2.镜头（Lens）3.图像采集（Image Acquisition）4.视觉算法（Visual Algorithm）5.机器学习（Machine Learning）【常用函数与操作】1.读取图像（Read Image）2.显示图像（Display Image）3.保存图像（Save Image）4.转换图像（Convert Image）5.图像灰度化（Grayscale Image）【Halcon 英语单词学习方法与建议】【掌握基本单词】学习Halcon 英语单词，首先要掌握一些基本单词，例如：图像、颜色、形状、尺寸等。
这些单词在实际应用中非常常见，也是学习其他专业术语的基础。
【学习专业术语】了解Halcon 的基本概念和常用函数后，可以开始学习一些专业术语，例如：滤波器、降噪、边缘检测等。
