双相不锈钢的优点和缺点
双相钢
1．双相不锈钢：是奥氏体和铁素体共存相比例约各占一半的不锈钢，简称双相钢。
早先有的称“二重钢”，也有叫“复相钢”。
实际相比例是铁素体占45~55%，相应奥氏体占55~45%。
它综合了许多铁素体和奥氏体最有益的性能，显示了独特的有别于常规用不锈钢的特性。
2．使用场合一般使用在含Cl-介质，中温的场合。
尿素级双相钢已在日本东洋公司ACES尿素工艺流程的设备上使用。
3．独特的习性：3．1 与316L型的奥氏体不锈钢相比：a具有良好的耐应力腐蚀破裂性能。
b 具有良好的耐孔蚀，耐缝隙腐蚀性。
c强度高，韧性低。
3．2 焊接性能良好。
3．3 线热膨胀系数低,与碳素钢相近。
3．4几个温度区呈现脆化，有σ，α,χ等相析出。
4．独特习性与冷热成形的工艺对策5．我国市场上的双相不锈钢我国已开发出5种双相钢，都属于第二代钢种，目前只有0Cr18Ni5Mo3Si2钢纳标并大量生产，其他都按厂标生产，产量不大，钢材市场大量进口国外产品。
按双相钢生产技术要求,各国知名企业都打出自已牌号.例如瑞典AVESTA,SANDVIK公司的SAF系列,日本住友公司的DP系列,法国CLI公司UR系列.这些牌号相互对照如下表:6．订购双相不锈钢钢板时应注意的事项：6．1 板材应经固溶处理，质保书中应有加热温度和冷却方式，不能用“迅速冷却”这类含糊的词语表达，这点很重要，最好明确说明“固溶水淬”，国外订货往往如此。
6. 2 订货时应考虑把Ni适当提高到中上限水平。
同时要综合考虑Ni、N关系,因为它们都是奥氏体形成元素，如果Ni，N都在上限，可能导致奥氏体相数量过高，影响耐SCC的性能。
6．3力学性能中，屈服点不能过高，硬度不能超标,否则给冷成形带来困难。
6. 4 中国GB150-1998规定双相钢的伸长率应不小于25%。
双相不锈钢分类、牌号及标准本公司在2004年下半年度,对新产品钢种的开发,特别是双相不锈钢的研制,双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。

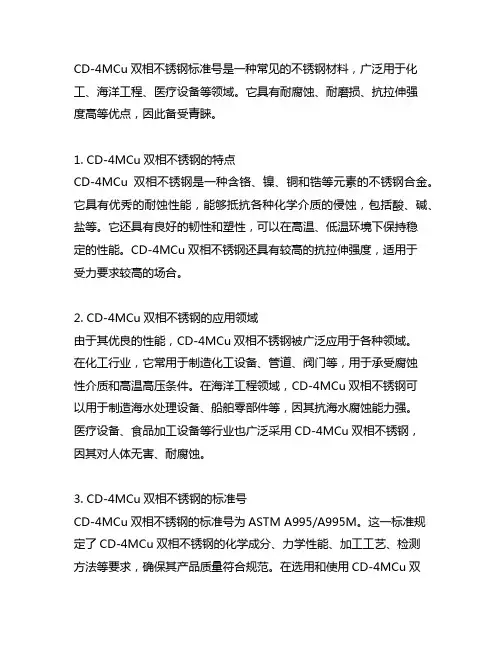

cd-4mcu双相不锈钢标准号
CD-4MCu双相不锈钢标准号是一种常见的不锈钢材料，广泛用于化工、海洋工程、医疗设备等领域。
它具有耐腐蚀、耐磨损、抗拉伸强度高等优点，因此备受青睐。
1. CD-4MCu双相不锈钢的特点CD-4MCu双相不锈钢是一种含铬、镍、铜和锆等元素的不锈钢合金。
它具有优秀的耐蚀性能，能够抵抗各种化学介质的侵蚀，包括酸、碱、盐等。
它还具有良好的韧性和塑性，可以在高温、低温环境下保持稳定的性能。
CD-4MCu双相不锈钢还具有较高的抗拉伸强度，适用于受力要求较高的场合。
2. CD-4MCu双相不锈钢的应用领域由于其优良的性能，CD-4MCu双相不锈钢被广泛应用于各种领域。
在化工行业，它常用于制造化工设备、管道、阀门等，用于承受腐蚀性介质和高温高压条件。
在海洋工程领域，CD-4MCu双相不锈钢可以用于制造海水处理设备、船舶零部件等，因其抗海水腐蚀能力强。
医疗设备、食品加工设备等行业也广泛采用CD-4MCu双相不锈钢，因其对人体无害、耐腐蚀。
3. CD-4MCu双相不锈钢的标准号CD-4MCu双相不锈钢的标准号为ASTM A995/A995M。
这一标准规定了CD-4MCu双相不锈钢的化学成分、力学性能、加工工艺、检测方法等要求，确保其产品质量符合规范。
在选用和使用CD-4MCu双相不锈钢时，应严格按照该标准执行，以保证材料的性能和可靠性。
总结回顾通过对CD-4MCu双相不锈钢的特点、应用领域和标准号进行了解，我们可以清晰地了解这种材料的优势和适用范围。
它的耐腐蚀性能和机械性能使其在化工、海洋工程、医疗设备等领域得到了广泛的应用，而ASTM A995/A995M标准号则为其生产和使用提供了规范。
个人观点和理解作为一名文章写手，我深深地了解到CD-4MCu双相不锈钢在工程应用中的重要性。
其良好的耐腐蚀性和抗拉伸强度，使其能够承受复杂、恶劣的工作环境，为工程建设提供了可靠的保障。
标准化的生产和使用也为材料的质量和性能提供了保证，有助于推动工程材料的优化和更新。
双相钢
应用范围
不锈钢常用于化工环境中，这不仅是因为可以直接作为用材，消除少量的污染物，还因为不锈钢易清洁。由于其具有良好的机械加工性和耐腐蚀性，应用范围很广。
S31603 316L 0.03 16 11.0 2.0 0.1 24
S31703 317L 0.03 18 11.0 3.0 0.1 30
———————————————————————————————————
寿命周期成本
寿命周期成本分析（LCC）是从经济有效的角度选择材料作为最终产品，还是使用部件的定量分析方法之一。传统意义上选择用材总偏向于选择便宜的价格，而现在这可能不是最经济的选择方法，因为考虑到由于安装、常规维护和周期替代品而出现的实际成本，材料的寿命可能比产品或部件要求的短。进一步考虑到工厂、加工厂的设备安装耗时（设备未按期安装费时），对每种选材的成本控制要考虑时间成本。许多工厂的这项时间消耗成本远超过其它成本，必须考虑到寿命周期成本预算中。一般条件下，总寿命周期成本（LCC）分为以下几个组成部分：
双相不锈钢韧性和塑性优于铁素体不锈钢，但不如奥氏体不锈钢。
3) 切削性
低速、常规喂料速度条件下，双相不锈钢加工硬化趋势最小，韧性优于304、316不锈钢，加工时会有长条切屑出现，最好使用断屑器进行处理。
4) 成型性，焊接性和热加工性
由于双相不锈钢的屈服强度高于300系列不锈钢，故初始成型压力也更高。低塑性使得成型困难，一般采用热加工成型方法。加工后通常热处理加热到950～1100℃快冷，采用完全退火处理可获得最佳性能。
双相不锈钢的切削行进速度与316高速工具不锈钢相当，较高镍不锈钢其切削加工时间更短。除非在极为恶劣的腐蚀性环境下，双相不锈钢的焊芯和焊接气体消耗也较少。
双相不锈钢材料牌号
双相不锈钢材料牌号
双相不锈钢是一种具有良好耐腐蚀性能和高强度的不锈钢材料。
常见的双相不锈钢材料牌号包括：
1. 2205：常用的双相不锈钢材料，含有22%铬和5%镍，并添
加了3%钼。
具有较高的强度和耐蚀性，能够在广泛的工业应
用中使用。
2. S31803：双相不锈钢的一种标准牌号，含有18-20%铬和4-6%镍。
具有较高的耐腐蚀性和强度，常用于化工、海洋工程
和石油行业。
3. S32205：与S31803相似的双相不锈钢材料，含有22%铬和5%镍。
具有优异的耐腐蚀性和机械性能，广泛应用于海洋工程、化工和食品加工等领域。
4. 2507：高合金双相不锈钢，含有25%铬和7%镍，添加了4%钼和0.25%氮等合金元素。
具有较高的抗腐蚀性能和耐久性，
常用于海洋工程、石油勘探和化工设备等。
这些双相不锈钢材料牌号多数基于AISI（美国钢铁协会）标
准命名，其他国家或地区也有类似的命名体系。
不同牌号的双相不锈钢具有不同的化学成分和性能，选择合适的牌号应根据具体应用需求。
双相不锈钢与其它不锈钢的优劣对比
双相不锈钢与其它不锈钢的优劣对比所谓双相不锈钢是在它的固溶组织中铁素体相与奥氏体相约各占一半，一般最少相的含量也需要达到30%，因此它兼有铁素体不锈钢和奥氏体不锈钢的性能特点。
与奥氏体不锈钢相比，双相不锈钢的优势如下:①屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。
采用双相不锈钢制造储罐或压力容器的壁厚要比常用奥氏体不锈钢减少30%~50%，有利于降低成本。
②具有优异的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。
③在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性，在一些介质中，如醋酸、甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。
④具有良好的耐局部腐蚀性能，与合金含量相当的奥氏体不锈钢相比，鉴于双相不锈钢的高强度和良好耐腐蚀性能，它的耐磨损腐蚀和腐蚀疲劳性能都优于奥氏体不锈钢。
⑤比奥氏体不锈钢的线膨胀系数低，与碳钢接近，适合与碳钢连接，具有重要的工程意义，如生产复合板或衬里等。
⑥不论在动载或静载条件下，比奥氏体不锈钢具有更高的能量吸收能力。
这对于结构件应付突发事故如冲撞、爆炸等，双相不锈钢优势明显，有实际应用价值。
与奥氏体不锈钢相比，双相不锈钢的弱势如下:①应用的普遍性和多面性不如奥氏体不锈钢，例如长期应用其使用温度必须控制在250℃以下。
②其塑韧性较奥氏体不锈钢低，冷、热加工工艺和成型性能不如奥氏体不锈钢。
③存在中温脆性区，需要严格控制热处理和焊接的工艺制度，以避免有害相的出现，损害性能。
双相不锈钢与奥氏体不锈钢相比存在弱势是由于双相不锈钢中有大量铁素体组织。
与铁素体不锈钢相比，双相不锈钢的优势如下:①综合力学性能比铁素体不锈钢高，尤其是塑韧性。
对脆性不如铁素体不锈钢那样敏感。

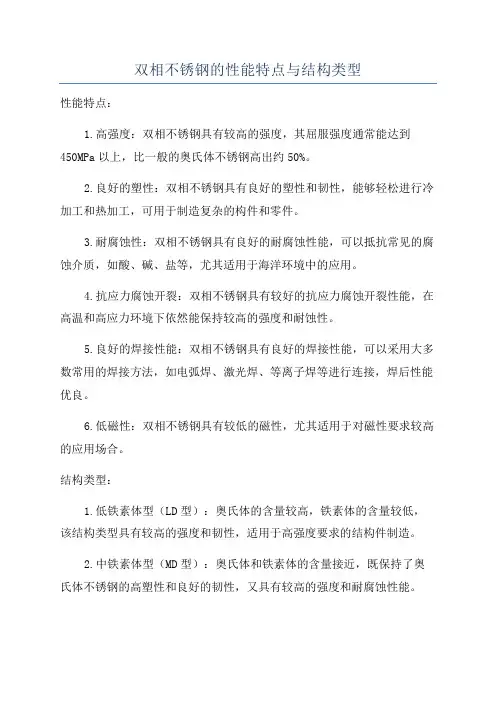

双相不锈钢的性能特点与结构类型
双相不锈钢的性能特点与结构类型
性能特点：
1.高强度：双相不锈钢具有较高的强度，其屈服强度通常能达到
450MPa以上，比一般的奥氏体不锈钢高出约50%。
2.良好的塑性：双相不锈钢具有良好的塑性和韧性，能够轻松进行冷加工和热加工，可用于制造复杂的构件和零件。
3.耐腐蚀性：双相不锈钢具有良好的耐腐蚀性能，可以抵抗常见的腐蚀介质，如酸、碱、盐等，尤其适用于海洋环境中的应用。
4.抗应力腐蚀开裂：双相不锈钢具有较好的抗应力腐蚀开裂性能，在高温和高应力环境下依然能保持较高的强度和耐蚀性。
5.良好的焊接性能：双相不锈钢具有良好的焊接性能，可以采用大多数常用的焊接方法，如电弧焊、激光焊、等离子焊等进行连接，焊后性能优良。
6.低磁性：双相不锈钢具有较低的磁性，尤其适用于对磁性要求较高的应用场合。
结构类型：
1.低铁素体型（LD型）：奥氏体的含量较高，铁素体的含量较低，该结构类型具有较高的强度和韧性，适用于高强度要求的结构件制造。
2.中铁素体型（MD型）：奥氏体和铁素体的含量接近，既保持了奥氏体不锈钢的高塑性和良好的韧性，又具有较高的强度和耐腐蚀性能。
3.高铁素体型（HD型）：铁素体的含量较高，奥氏体的含量较低，
该结构类型具有较高的强度和硬度，适用于耐磨、耐蚀等特殊环境的使用。
双相不锈钢屈服强度
双相不锈钢屈服强度
双相不锈钢屈服强度是指双相不锈钢在外力作用下发生塑性变形时的抵抗能力。
双相不锈钢是一种具有双相组织结构的不锈钢材料，由奥氏体和铁素体两种组织相组成。
相比于单相不锈钢，双相不锈钢具有更高的强度和更好的耐腐蚀性能。
双相不锈钢的屈服强度取决于多个因素，包括化学成分、热处理工艺等。
其中，化学成分是影响屈服强度的主要因素之一。
通常情况下，双相不锈钢中的铁素体含量越高，屈服强度越大。
此外，合理的热处理工艺也能显著提高双相不锈钢的屈服强度。
双相不锈钢在实际应用中具有广泛的用途。
它被广泛应用于制造船舶、化工设备、医疗器械等领域。
双相不锈钢的高屈服强度使其能够承受较大的载荷和压力，同时具有良好的耐腐蚀性能，能够抵抗酸碱、盐等腐蚀介质的侵蚀。
除了屈服强度，双相不锈钢还具有其他优点。
它具有良好的可塑性和焊接性能，可以被轻松地加工成各种形状。
双相不锈钢的表面光洁度高，不易产生氧化层，具有较好的美观性。
然而，双相不锈钢也存在一些局限性。
由于其复杂的组织结构，双相不锈钢的制造成本较高。
此外，在高温环境下，双相不锈钢可能会发生相变，导致性能下降。
因此，在高温环境下使用时需要特别注意。
总的来说，双相不锈钢的屈服强度是其重要的力学性能之一。
其高屈服强度使其成为一种优质的结构材料，被广泛应用于各个领域。
随着科技的不断进步，双相不锈钢的性能将会得到进一步的提高和优化，为人们的生活带来更多的便利和舒适。
2205双相钢
2205双相钢双相不锈钢2205合金是由21％铬,2.5％钼及4.5％镍氮合金构成的复式不锈钢。
它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
特点：1.双相不锈钢2205合金与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。
2.双相不锈钢2205合金与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量。
2205合金特别适用于—50°F/+600°F 温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。
化学成分：C≤0.030 Mn≤2.00 Si≤1.00 p≤0.030 S≤0.020 Cr 22.0～23.0 Ni 4.5～6.5 Mo3.0～3.5 N0.14～0.20(奥氏体-铁素体型）双相不锈钢(Duplex stainless steel)双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。
双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。
1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。
AOD工艺带来的诸多进步之一就是合金元素N的添加。
双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。
双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。
双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205，占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。
双相钢与奥氏体和铁素体区别
双相不锈钢与奥氏体以及铁素体不锈钢的比较 所谓双相不锈钢是在其固淬组织中铁素体相与奥氏体相各占一半，一般最少相的含量也许要达到30%。
由于两相组织的特点，通过正确控制化学成分和热处理工艺，使DSS兼有铁素体不锈钢和奥氏体不锈钢的优点。
与奥氏体不锈钢相比，双相不锈钢的优势如下：（1）屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。
采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本。
（2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。
应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。
（3）在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的 316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性，再一些介质中，如醋酸，甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。
（4）具有良好的耐局部腐蚀性能，与合金含量相当的奥氏体不锈钢相比，它的耐磨损腐蚀和疲劳腐蚀性能都优于奥氏体不锈钢。
（5）比奥氏体不锈钢的线膨胀系数低，和碳钢接近，适合与碳钢连接，具有重要的工程意义，如生产复合板或衬里等。
（6）不论在动载或静载条件下，比奥氏体不锈钢具有更高的能量吸收能力，这对结构件应付突发事故如冲撞，爆炸等，双相不锈钢优势明显，有实际应用价值。
与奥氏体不锈钢相比，双相不锈钢的弱势如下：（1）应用的普遍性与多面性不如奥氏体不锈钢，例如其使用温度必须控制在250摄氏度以下。
（2）其塑韧性较奥氏体不锈钢低，冷，热加工工艺和成型性能不如奥氏体不锈钢。
（3）存在中温脆性区，需要严格控制热处理和焊接的工艺制度，以避免有害相的出现，损害性能。
与铁素体不锈钢相比，双相不锈钢的优势如下：（1）综合力学性能比铁素体不锈钢好，尤其是塑韧性，不象铁素体不锈钢那样对脆性敏感。
（2）除耐应力腐蚀性能外，其他耐局部腐蚀性能都优于铁素体不锈钢。
双相不锈钢的用途
双相不锈钢具有高强度和优异的耐腐蚀性能，广泛应用于多个领域。
在运输业中，双相不锈钢用于制造化学品船和槽车，其高强度和耐腐蚀性能使船只和槽车的重量减轻，降低了燃料的消耗。
在饮料和食品工业中，双相不锈钢在含氯离子的热溶液中表现出强大的耐应力腐蚀性能，广泛应用于生产设备和输送管道。
炼油工业也是双相不锈钢的重要应用领域，主要用于常减压蒸馏、催化裂化加氢脱硫等设备。
双相不锈钢的耐腐蚀性能和强度使其在海洋环境中特别有优势，被用于出产管面料、岸上和近海的管道体系以及热交换器。
造纸和纸浆工业中，双相不锈钢替代304和316奥氏体不锈钢制成的硫酸和亚硫酸蒸煮锅，增强了蒸锅的耐腐蚀性能和强度，同时壁厚减少，降低了蒸锅的总重量。
此外，双相不锈钢也被广泛应用于化学设备业、制药和食品工业以及建筑业等领域。
在这些应用中，双相不锈钢被
认为是具有成本效益的材料，填补了普通奥氏体不锈钢和高合金奥氏体不锈钢之间的空白。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
双相不锈钢优缺点和制造过程中的一些限制与要求
双相不锈钢优缺点和制造过程中的一些限制与要求首先，让我们来看一下双相不锈钢的优点。
1.耐腐蚀性能优异：双相不锈钢在广泛的酸性和碱性环境下都能够保持良好的耐腐蚀性能。
这使得它可以用于化工、石油、海洋、食品和制药等领域。
2.良好的机械性能：双相不锈钢具有较高的强度和较好的塑性，使其在高温和低温条件下都能够表现出良好的性能。
这使得它在极端工作环境下也能够保持结构的完整性。
3.优异的焊接性：相对于其他不锈钢材料，双相不锈钢具有更好的焊接性能，能够实现高效的焊接。
这使得它成为许多工业应用中的首选材料。
然而，双相不锈钢也存在一些缺点。
1.成本较高：由于制造双相不锈钢的合金成分较多，加工工艺复杂，生产成本较高。
因此，与其他不锈钢材料相比，双相不锈钢的价格较高。
2.减薄敏感性：双相不锈钢在工作过程中容易出现减薄现象，特别是在高温和高压条件下。
这可能导致材料的寿命降低，需要定期检查和维护。
接下来，我们来看一下制造双相不锈钢时的一些限制和要求。
1.合金设计：在制造双相不锈钢时，需要精确控制合金成分的比例。
不同的合金成分将影响双相结构的形成和稳定性，从而影响材料的性能。
2.加热处理：为了获得理想的双相结构，双相不锈钢需要经过特殊的加热处理。
这个过程需要严格控制加热温度和冷却速度，以确保合金的组织结构达到最佳状态。
3.严格控制工艺：双相不锈钢的生产过程需要严格控制温度、压力和速度等工艺参数。
任何一项参数的偏差都可能导致产品质量下降。
4.检测和评估：为了确保双相不锈钢的质量和性能，需要进行严格的检测和评估。
这包括化学成分分析、金相观察和力学性能测试等。
总而言之，双相不锈钢具有优异的耐腐蚀性能和机械性能，但价格较高。
在制造过程中，需要严格控制合金设计、加热处理和工艺参数，以确保产品质量和性能。
这些限制和要求将对生产成本和工艺复杂度产生影响，但也能够保证双相不锈钢的性能符合要求。
双相不锈钢机械强度
双相不锈钢机械强度
（最新版）
目录
1.双相不锈钢的定义和特性
2.双相不锈钢的机械性能
3.双相不锈钢的抗腐蚀能力
4.双相不锈钢在焊接过程中的问题及解决方法
5.双相不锈钢的应用领域
正文
双相不锈钢是一种具有优良耐腐蚀性和机械性能的不锈钢，其主要特点是含有高铬、钼和氮等合金元素。
这种钢材分为两类，第一代双相不锈钢以 AISI 329 钢为代表，含有较高的铬和钼，耐局部腐蚀性能好，但含碳量较高，适用于非焊接状态下的一些特定应用。
第二代双相不锈钢采用氩氧脱碳精炼工艺，含有超低碳和钼、铜或硅等提高耐蚀性的元素。
双相不锈钢的机械性能良好，其抗拉强度、耐腐蚀性和抗应力腐蚀能力均优于普通不锈钢。
例如，2205 双相不锈钢具有 22% 的铬、3% 的钼和 0.18% 的氮，这使其在大多数环境下的抗腐蚀特性优于 316L 和
317L 不锈钢。
此外，双相不锈钢的双相微观结构有助于提高其抗应力腐蚀龟裂能力。
在焊接过程中，双相不锈钢可能会遇到一些问题，如未焊透、焊缝氧化、焊接填充物与母材不相附等。
这些问题通常与焊接过程中的热影响区有关。
为了解决这些问题，需要选择合适的焊接方法和材料，并确保焊接过程中的温度、应力和氧气及氯化物含量适中。
双相不锈钢广泛应用于石油、化工、建筑、食品和医疗等领域。
其优良的耐腐蚀性和机械性能使其成为这些领域中不可或缺的重要材料。
双相钢特性与奥氏体铁素体相比优劣势
双相钢通常所称的双相钢,一般是指奥氏体-铁素体型不锈钢,且两相组织要独立存在,含量较大,通常认为在奥氏体基上有≥15%的铁素体，或在铁素体上有≥15%的奥氏体，均可称为奥氏体-铁素体双相不锈钢。
双相不锈钢由奥氏体和铁素体相所组成，在一定程度上兼有奥氏体钢和铁素体钢的特性。
奥氏体相的存在，降低了高铬铁素体不锈钢的脆性，防止了晶粒长大的倾向，提高了韧性和可焊性。
铁素体相的存在，提高了奥氏体不锈钢的室温强度。
双相不锈钢的强度，特别是屈服强度显著提高，并降低线胀系数和焊接热裂纹倾向，同时大大提高的耐晶间腐蚀、抗氯化物应力腐蚀和腐蚀疲劳性能。
提高铬、钼含量，还可改善点蚀，但是若铁素体含量较多，则保留了高铬铁素体不锈钢的各种脆性倾向。
一般来说，双相不锈钢热塑性比单相为低，它受两相性质、比例、大小形态分布的影响，而且也与热处理等因素有关。
双相不锈钢的耐蚀性，主要取决于钝化无素的含量及其在两相中的分配。
一般来说，双相不锈钢的耐蚀性，大体同含铬。
钼量相当的高铬铁素体型或铬镍奥氏体型不锈钢接近，并受相的比例所左右，其耐晶间腐蚀性能优于上述单相组织的不锈钢。
双相钢法兰与奥氏体法兰相比的优势①综合力学性能好。
屈服强度高，是18-8奥氏体钢的2倍。
采用双相不锈钢制造的贮罐、压力容器的壁厚比常用的奥氏体不锈钢减少30%～50%，可降低成本。
②具有优异的耐应力腐蚀能力。
③广泛应用的2205双相不锈钢的耐蚀性能优于普通的316L奥氏体不锈钢。
超级双相钢如F53、F55、F44④耐局部腐蚀性能良好。
鉴于双相不锈钢的高强度和良好的耐蚀性，其耐磨损腐蚀和腐蚀疲劳性均优于奥氏体不锈钢，含钼双相不锈钢有良好的耐孔蚀性能。
⑤线胀系数与碳钢接近，适合与碳钢焊接，如生产复合板或衬里以及作为化学品船的重要结构⑥不论在动载或静载条件下比奥氏体不锈钢具有更高的能量吸收能力，这对于结构件应付冲撞。
爆炸等突发事故具有明显的优势和实用价值与奥氏体不锈钢相比，双相不锈钢的弱势①若长期使用，温度必须控制在250度以下②冷、热加工工艺和成型性能比奥氏体不锈钢差③必须严格控制热处理和焊接工艺制度，避免有害相析出，防止中温脆性区。
双相不锈钢简介
双向不锈钢简介一、双相不锈钢特点双相不锈钢（Duplex Stainless Steel，简称DSS）具有奥氏体与铁素体的双相组织，且其双相组织的含量基本相当，铁素体组织含量可达40-60%。
此类钢兼有奥氏体不锈钢与铁素体不锈钢特点。
它将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物的应力腐蚀性能良好的结合在一起，优异的性能使双相不锈钢在各行业得到广泛应用。
与铁素体不锈钢相比：双相不锈钢韧性高，脆性转变温度低，耐晶间腐蚀性能和焊接性能均显著提高；同时保留了铁素体不锈钢热导率高、线膨胀系数小，具有超塑性和磁性等特点。
与奥氏体不锈钢相比：双相不锈钢的强度高，特别是屈服强度显著提高，且耐点状腐蚀、耐应力腐蚀、耐腐蚀疲劳等性能也有明显的改善。
二、双相不锈钢的分组双相不锈钢是同时具有奥氏体组织和铁素体组织的耐腐蚀不锈钢，其中铁素体组织可占40%-60%。
根据标准ISO 3506-6，双相不锈钢组别分为D2、 D4、D6、D8。
组别中数字数值越高，其耐腐蚀性能越好。
与奥氏体不锈钢A1-A5组别相比，Duplex stainless steel 在抵抗应力腐蚀断裂方面有明显的提升。
双相不锈钢的推荐使用温度范围为-40℃ ~ +280 ℃，当环境温度超出该范围时应谨慎选用。
D2/D4 - "Lean-duplex"该类组别其合金元素含量较低，如，镍元素和钼元素。
该组别的钼元素含量一般低于2%，甚至可能低于1%。
在抵抗点状腐蚀与裂缝腐蚀方面，D2的抗腐蚀能力不低于奥氏体A2材质，同样D4也不低于奥氏体A4材质。
D6 - "standard-duplex"该类组别中D6被称为"standard-duplex" ，其钼元素含量的比例高于2.5%。
与奥氏体A1-A5Y以及D4相比，D6在抗耐腐蚀性能尤其是在点状腐蚀与裂缝腐蚀方面有显著提升。
2507超级双相不锈钢性能规范
2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。
3）在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性。在一些介质中，如醋酸，甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。
必要时，双相不锈钢热加工成形后可进行固溶处理，一般选用温度为1050-1100℃。
SAF2205、SAF2507
双相不锈钢性能规范
文件原码：无
页码
文件现码：7..01
1/2
日期：
密级：B
编制：韩振猛
审核：
3.焊接性能
值得一提的是,双相钢一般不进行焊后热处理
双相不锈钢的焊接性兼有奥氏体钢和铁素体钢各自的优点，并减少了其各自的不足之处。
双相不锈钢的扩散氢含量不及奥氏体不锈钢，因此焊材中或周围环境中氢的质量浓度较高时，则会在焊接双相不锈钢时出现氢致裂纹和脆化。
五、特性
1.与奥氏体不锈钢相比，双相不锈钢具有如下优势：
1）屈服强度比奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本。
管材：ASTM A789、ASTM A790、ASTM A1016、ASTM A999、ASTM A928
双相不锈钢的优点和缺点
双相不锈钢的优点和缺点双相不锈钢的基本优点如下：(1)含铬量为18％—22％的双相不锈钢在低应力下有良好的耐中性氯化物应力腐蚀性能。
一般应用在70Y以上中性氯化物溶液中的18—8型奥氏体不锈钢容易发生应力腐蚀破裂，在微量氯化物及硫化氢的工业介质中用这类不锈钢制造的热交换器、蒸发器等设备都存在着产生应力腐蚀破裂的倾向，而双相不锈钢却有良好的抵抗能力。
(2)含钥双相不锈钢有良好的耐孔蚀性能。
在具有相同的孔蚀当量值(PR5＝cr％*3．3％Moll6％N)时，双相不锈钢与奥氏体不锈钢的临界孔蚀电位相近。
含18％cr的双相不锈钢耐孔蚀性能与AIsl316L相当。
含25％Cr的尤其是含氮的高铬双相不锈钢的耐孔蚀和缝隙腐蚀性能超过了AISI 316L。
(3)有良好的耐腐蚀疲劳和磨损腐蚀性能，在某些腐蚀介质条件下被用于泵、阀等设备中。
(4)综合力学性能好，有较高的强度和疲劳强度，屈服强度是18—8型奥氏体不锈钢的2倍。
(5)可焊性良好，热裂倾向小。
一般焊前不需预热，焊后不需热处理，可与18—8型奥氏体不锈钢或碳钢等异种钢焊接。
(6)台低铬(18％cr)的双相不锈钢热加工温度范围比18—8型奥氏体不锈钢宽，抗力小，可不经过锻造，直接轧制开坯生产钢板”肯高铬(25％c?)的钢则比奥氏休不锈钢热加r困难。
(7)与奥氏体不锈钢相比，导热系数大，线膨胀系数小板，也适用丁制造热交换器的管芯。
双相不锈钥处存在如下缺点：(1)与奥氏休不锈钢比较，耐热性较低，一般控制在300Y以下的工作环境中使用。
(2)冷加r比18—8型奥氏体不锈钢的加丁硬化效应大，在管、板承受变形初期，需施加较大的力才能变形，管、板所产生的内应力也较大。
(3)存在中温脆性区，对热处理及焊接不利。
(4)含25％cr的双相不锈钢比奥氏体个锈钢热加工困难。
316L不锈钢与2205双相不锈钢的区别
3161不锈钢与2205双相不锈钢的区别3161不锈钢因其优异的耐腐蚀性能在化工行业有着广泛的应用，3161不锈钢也是属于18-8型奥氏体不锈钢的衍生钢种，添有2~3%的铝元素。
2205双相不锈钢里面加入了氮元素提高了耐局部腐蚀性能，它的固溶组织中铁素体和奥氏体相约各占一半，一般最少相得含量的也需要达到30%,因此它有铁素体与奥氏体不锈钢的性能特点。
从上面来看，3161.不锈钢与2205双相不锈钢是两种不同不锈钢材质。
问题来了，哪一个不锈钢材质的优点更多？缺点呢？下面中兴溢德小编给大家讲讲。
3161不锈钢与2205双相不锈钢的区别有以下几点：1、2205双相不锈钢的屈服强度比3161不锈钢高一倍多，且具有成型需要的足够的塑韧性。
采用2205双相不锈钢制造压力容器的壁厚要比3161不锈钢减少30-50%,有利于降低成本。
2、2205双相不锈钢具有优异的耐应力腐蚀破裂的能力，尤其在含氯离子的海洋环境中，应力腐蚀是包括3161不锈钢在内的奥氏体不锈钢难以解决的突出问题。
3、在许多介质中，2205双相不锈钢的耐腐蚀性优于普通3161不锈钢，因为双相不锈钢具有极高的耐腐蚀性，比如在醋酸、甲酸等甚至可以取代奥氏体不锈钢，乃至耐蚀合金。
然而还是要根据环境需求及成本为主来选择2205双相不锈钢或者3161不锈钢。
4、2205双相不锈钢具有高强度和良好的耐局部腐蚀性能，耐磨损腐蚀和腐蚀疲劳性能都优于3161不锈钢。
5、2205双相不锈钢的线膨胀系数比3161不锈钢低，又与碳钢接近，适合于碳钢连接,具有重要的工程意义。
6、不论在动载或静载条件下，2205双相不锈钢比3161不锈钢具有更高的能量吸收能力，这对于结构件或管道应付突发如冲撞、爆炸等有着明显的优势和实际应用价值。
说了这么多它们的区别，2205双相不锈钢看上去似乎优势比3161不锈钢多一些，然而它有没有缺点啊？无锡中兴溢德小编告诉你，有的。
与3161不锈钢相比，2205双相不锈钢的缺点如下：1、2205双相不锈钢应用的普遍性和多面性不如3161不锈钢，例如长期应用其使用介质温度必须控制在250度以下的环境只有3161不锈钢能胜任。
双相不锈钢微观组织
双相不锈钢微观组织双相不锈钢是一种具有优异耐腐蚀性能和机械性能的材料，广泛应用于化工、石油、食品加工等领域。
其优越的性能得益于其特殊的微观组织。
在双相不锈钢的微观组织中，通常会同时存在奥氏体和铁素体两种组织结构，这种双相结构使得不锈钢具有良好的强度和耐腐蚀性。
奥氏体是由面心立方结构组成的，具有良好的塑性和韧性，而铁素体则是由体心立方结构组成的，具有较高的硬度和强度。
在双相不锈钢中，这两种组织相互交织在一起，形成了一种独特的微观结构。
通过合理的热处理工艺，可以控制奥氏体和铁素体的比例和分布，从而调节材料的力学性能和耐腐蚀性能。
双相不锈钢的微观组织对材料的性能有着重要的影响。
首先，奥氏体的存在可以提高材料的塑性和韧性，使得材料具有良好的加工性能。
其次，铁素体的硬度和强度可以提高材料的耐磨性和抗拉伸性能，使得材料在高温和高压环境下仍能保持稳定的性能。
另外，双相结构还可以有效地抑制晶间腐蚀和应力腐蚀裂纹的产生，提高材料的耐腐蚀性能。
在实际应用中，双相不锈钢的微观组织可以根据不同的要求进行调控。
通过控制热处理工艺和化学成分，可以实现不同比例和分布的奥氏体和铁素体，从而优化材料的性能。
例如，通过调节冷却速度和固溶温度，可以控制奥氏体和铁素体的晶粒尺寸和形态，进而影响材料的强度和韧性。
此外，还可以通过合金元素的添加来改变材料的相变温度和相变形貌，进一步优化材料的性能。
总的来说，双相不锈钢的微观组织是其优异性能的基础。
通过合理调控奥氏体和铁素体的比例和分布，可以实现材料的多种性能优化，满足不同工程应用的需求。
未来，随着材料科学和工艺技术的不断进步，双相不锈钢在各个领域的应用前景将会更加广阔，为人类的生产生活带来更多的便利和创新。
s22053双相不锈钢抗拉强度设计值
s22053双相不锈钢抗拉强度设计值摘要：1.引言2.双相不锈钢的定义和特点3.s22053 双相不锈钢的化学成分和性能4.s22053 双相不锈钢的抗拉强度设计值5.抗拉强度设计值在工程中的应用6.结论正文：1.引言双相不锈钢是一种在铁素体和奥氏体之间平衡的合金，兼具铁素体的强度和奥氏体的耐蚀性。
其中，s22053 双相不锈钢是一种广泛应用于工程结构材料的高强度不锈钢。
本文将详细介绍s22053 双相不锈钢的抗拉强度设计值及其在工程中的应用。
2.双相不锈钢的定义和特点双相不锈钢是指在合金中同时存在铁素体和奥氏体的不锈钢。
这种特殊的结构赋予了双相不锈钢许多优点，如良好的焊接性能、高强度、良好的耐蚀性和耐磨性等。
3.s22053 双相不锈钢的化学成分和性能s22053 双相不锈钢是一种高强度不锈钢，其化学成分主要包括：碳(C)≤0.030，硅(Si)≤1.00，锰(Mn)≤2.00，磷(P)≤0.035，硫(S)≤0.020，铬(Cr) 22.0～23.0，镍(Ni) 4.5～6.5，钼(Mo) 2.5～3.5。
这种化学成分使其具有良好的强度、耐蚀性和耐磨性。
4.s22053 双相不锈钢的抗拉强度设计值s22053 双相不锈钢的抗拉强度设计值是一个重要的性能参数。
根据相关标准，s22053 双相不锈钢的抗拉强度设计值一般在800-1000MPa 之间。
这一强度水平使得s22053 双相不锈钢在许多工程应用中具有较高的可靠性和稳定性。
5.抗拉强度设计值在工程中的应用s22053 双相不锈钢的抗拉强度设计值在工程中具有广泛的应用。
例如，在建筑结构、桥梁、压力容器、化工设备等领域，s22053 双相不锈钢的高强度和耐蚀性使其成为理想的材料选择。
此外，s22053 双相不锈钢还适用于海洋工程、新能源等领域，对抗拉强度设计值有较高要求的场合。
6.结论总之，s22053 双相不锈钢凭借其高强度、耐蚀性和耐磨性等优点，在工程领域得到了广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双相不锈钢的分析
班级学号姓名
摘要双相不锈钢是在18-8奥氏体不锈钢的基础上，提高C r含量或者加入其他铁素体元素形成的，使钢具有奥氏体加铁素体双向组织，又节约了Ni合金。
由于双向不锈钢两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。
文章主要介绍双相不锈钢的性能、双相不锈钢的类型以及双相不锈铜的应用领域。
关键词双相不锈钢；性能；加工；热处理工艺；铁素体不锈钢；奥氏体不锈钢
双相不锈钢的基本优点如下：
(1)含铬量为18％—22％的双相不锈钢在低应力下有良好的耐中性氯化物应力腐蚀性能。
一般应用在70Y以上中性氯化物溶液中的18—8型奥氏体不锈钢容易发生应力腐蚀破裂，在微量氯化物及硫化氢的工业介质中用这类不锈钢制造的热交换器、蒸发器等设备都存在着产生应力腐蚀破裂的倾向，而双相不锈钢却有良好的抵抗能力。
(2)含钥双相不锈钢有良好的耐孔蚀性能。
在具有相同的孔蚀当量值(PR5＝cr％*3．3％Moll6％N)时，双相不锈钢与奥氏体不锈钢的临界孔蚀电位相近。
含18％cr的双相不
锈钢耐孔蚀性能与AIsl316L相当。
含25％Cr的尤其是含氮的高铬双相不锈钢的耐孔蚀和缝隙腐蚀性能超过了AISI 316L。
(3)有良好的耐腐蚀疲劳和磨损腐蚀性能，在某些腐蚀介质条件下被用于泵、阀等设
备中。
(4)综合力学性能好，有较高的强度和疲劳强度，屈服强度是18—8型奥氏体不锈钢的2倍。
双相不锈钢由于具有奥氏体+铁素体双相组织，且两个相组织的含量基本相当，故兼有奥氏体不锈钢和铁素体不锈钢的特点。
屈服强度可达400Mpa ~ 550MPa，是普通奥氏体不锈钢的2倍。
与铁素体不锈钢相比，双相不锈钢的韧性高，脆性转变温度低，耐晶间腐蚀性能和焊接性能均显著提高；同时又保留了铁素体不锈钢的一些特点，如475℃脆性、热导率高、线膨胀系数小，具有超塑性及磁性等。
与奥氏体不锈钢相比，双相不锈钢的强度高，特别是屈服强度显著提高，且耐孔蚀性、耐应力腐蚀、耐腐蚀疲劳等性能也有明显的改善。
(5)可焊性良好，热裂倾向小。
一般焊前不需预热，焊后不需热处理，可与18—8型奥氏体不锈钢或碳钢等异种钢焊接。
(6)台低铬(18％cr)的双相不锈钢热加工温度范围比18—8型奥氏体不锈钢宽，抗力小，可不经过锻造，直接轧制开坯生产钢板”肯高铬(25％c?)的钢则比奥氏休不锈钢热加r
困难。
(7)与奥氏体不锈钢相比，导热系数大，线膨胀系数小板，也适用丁制造热交换器的管芯。
与奥氏体不锈钢相比，双相不锈钢(DSS)的强度和耐局部腐蚀性能结合良好， DSS的金相组织通常为50％的铁素体和50％的奥氏体，但二者的比例也可以在35％／65％到55％／45％之间变化。
由于其高强度及长期使用中的高可靠性，目前国外开始考虑把它作为“基体材料”，以代替碳钢应用到大型储罐及设备制造方面。
在炼油行业中经常使用的DSS有22％cr和25％Cr两个级别，后者与前者相比包含更多的钼和氮，具有更高的耐蚀性能双相不锈钥处存在如下缺点：
(1)与奥氏休不锈钢比较，耐热性较低，一般控制在300Y以下的工作环境中使用。
(2)冷加r比18—8型奥氏体不锈钢的加丁硬化效应大，在管、板承受变形初期，需施
加
较大的力才能变形，管、板所产生的内应力也较大。
(3)存在中温脆性区，对热处理及焊接不利。
(4)含25％cr的双相不锈钢比奥氏体个锈钢热加工困难。
表I 各种DSS 材料的力学性能
Number σb／MPa
≥
σs／Mpa
≥
延伸率 %
≥
HB HRC
S31803 620 450 25．0 293 31
S32205 620 450 25．0 293 3l
S532304 600 400 25．0 290 32
S32550 760 550 15．0 302 32
双相不锈钢的焊接性能较好，不需要预热和焊后热处理。
焊接的关键在于正确选择焊接材料，控制好热输入量和层间温度。
一般含22％Cr的DSS焊接时层问温度应不超过180℃，25％Cr的DSS不超过150℃。
DSS焊接的难点在于其焊接接头是否能获得与母材相同或相近的两相组织，这是保证焊接接头是否具有与母材同样性能(包括力学性能和耐腐蚀性能等)的关键所在。
DSS制设备在焊接前必须按规定进行焊接工艺评定和焊工技能评定，以确保焊接工艺可行。
其焊接工艺可按普通不锈钢的工艺进行，如SMAW、TIG、MIG和SAW等。
学习心得
材料是人类发展的伴随着，生产水平逐步提高，各种供于人类使用的机械都是由这些种类繁多的材料所加工出来的。
有了材料还不够。
我们还要选用合适的加工方法。
比如多少度去加热多少度去冷却，以及冷却的时间，一个小小的额细节可能造成的硬度就是千差万别。
材料越来越专用化，不同的工具器件对材料的要求和需求不同，如我们不能用生铁去造轮船飞机，我们没必要用钛去造自行车。
什么地方需要用什么性能的材料，我们要有严格的系统的规定，这是出于安全和质量的考虑；什么材料用于什么地方，我们要有明确的分类和限制，做到物尽其用，这是出于对资源有限性和不可再生性的考虑。
通过最近做实验我了解到了金属如何淬火、打磨、抛光。
这些加工工艺虽然枯燥，但是看着最后的材料被磨得光亮，自己心里也是充满了自豪。
