浅析带式输送机智能控制系统设计1. 引言1.1 研究背景在传统的带式输送机控制系统中，通常采用固定的控制策略，无法根据实际情况做出实时调整。
这导致了带式输送机在运行过程中难以保持稳定运行状态，容易出现故障，影响了生产效率。
我们需要设计一种能够根据不同情况自适应调整的智能控制系统，以提高带式输送机运行的稳定性和效率。
通过引入先进的智能控制技术，结合传感器和通信技术，可以实现带式输送机的智能化控制。
这样可以实现对带式输送机运行状态的实时监测和调整，提高其运行效率和安全性。
本文将重点探讨带式输送机智能控制系统的设计方法，以及传感器技术和PLC控制系统在其中的应用，为带式输送机控制系统的优化提供参考。
1.2 研究目的研究目的是为了探讨带式输送机智能控制系统设计的相关技术和方法，提高带式输送机的运行效率和安全性。
通过深入研究传统带式输送机控制系统设计、智能控制系统设计方法、传感器技术在带式输送机控制中的应用、PLC控制系统设计以及通信技术在带式输送机智能控制系统中的应用等方面，探讨如何运用先进的技术手段和方法，提高带式输送机的智能化水平，实现自动化控制和监测。
通过对带式输送机智能控制系统设计的研究，为相关行业提供参考和借鉴，推动我国带式输送机行业的发展，提升我国在输送机设备制造领域的竞争力。
希望通过本研究能够为带式输送机的智能化改造和设计提供科学的依据和技术支持，为工程实践提供有益的借鉴和启示。
2. 正文2.1 传统带式输送机控制系统设计传统带式输送机控制系统设计主要包括硬件设计和软件设计两个方面。
在硬件设计方面，传统带式输送机控制系统通常采用PLC（可编程逻辑控制器）作为主要控制设备。
PLC具有稳定性高、可靠性强、操作简单等优点，适合用于大型带式输送机的控制。
在软件设计方面，传统带式输送机控制系统一般采用传统的控制算法，例如PID控制算法。
这种算法简单易实现，能够满足基本的控制要求。
传统带式输送机控制系统设计还需要考虑到安全性和稳定性。

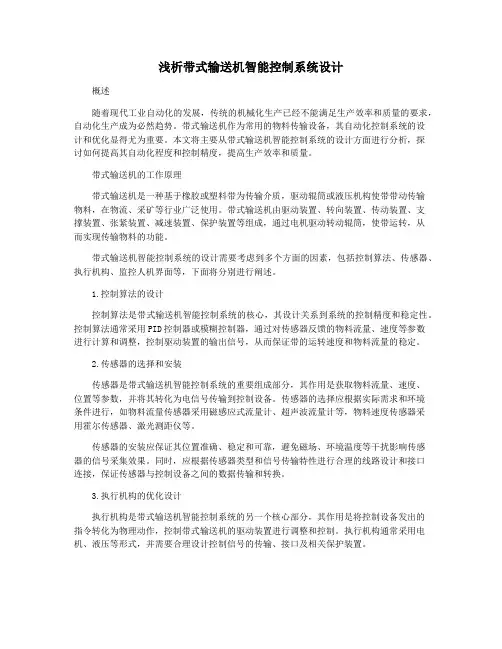

浅析带式输送机智能控制系统设计
浅析带式输送机智能控制系统设计概述随着现代工业自动化的发展，传统的机械化生产已经不能满足生产效率和质量的要求，自动化生产成为必然趋势。
带式输送机作为常用的物料传输设备，其自动化控制系统的设计和优化显得尤为重要。
本文将主要从带式输送机智能控制系统的设计方面进行分析，探讨如何提高其自动化程度和控制精度，提高生产效率和质量。
带式输送机的工作原理带式输送机是一种基于橡胶或塑料带为传输介质，驱动辊筒或液压机构使带带动传输物料，在物流、采矿等行业广泛使用。
带式输送机由驱动装置、转向装置、传动装置、支撑装置、张紧装置、减速装置、保护装置等组成，通过电机驱动转动辊筒，使带运转，从而实现传输物料的功能。
带式输送机智能控制系统的设计需要考虑到多个方面的因素，包括控制算法、传感器、执行机构、监控人机界面等，下面将分别进行阐述。
1.控制算法的设计控制算法是带式输送机智能控制系统的核心，其设计关系到系统的控制精度和稳定性。
控制算法通常采用PID控制器或模糊控制器，通过对传感器反馈的物料流量、速度等参数进行计算和调整，控制驱动装置的输出信号，从而保证带的运转速度和物料流量的稳定。
2.传感器的选择和安装传感器是带式输送机智能控制系统的重要组成部分，其作用是获取物料流量、速度、位置等参数，并将其转化为电信号传输到控制设备。
传感器的选择应根据实际需求和环境条件进行，如物料流量传感器采用磁感应式流量计、超声波流量计等，物料速度传感器采用霍尔传感器、激光测距仪等。
传感器的安装应保证其位置准确、稳定和可靠，避免磁场、环境温度等干扰影响传感器的信号采集效果。
同时，应根据传感器类型和信号传输特性进行合理的线路设计和接口连接，保证传感器与控制设备之间的数据传输和转换。
3.执行机构的优化设计执行机构是带式输送机智能控制系统的另一个核心部分，其作用是将控制设备发出的指令转化为物理动作，控制带式输送机的驱动装置进行调整和控制。
执行机构通常采用电机、液压等形式，并需要合理设计控制信号的传输、接口及相关保护装置。
基于Creo的带式输送机三维参数化设计
42 建设机械技术与管理 2023.06 0 引 言带式输送机是一种常用的物料输送设备，广泛应用于矿山、化工、冶金、建材等行业。
带式输送机具有输送能力强、输送距离远、结构简单等优点，是现代矿山开采、化工生产、流水线作业的重要设备之一。
Creo 软件是一款以参数化著称的全球领先的三维设计软件。
其包含包括三维建模、参数化设计、装配设计、表面设计、分析仿真、制造工艺、三维工程图等模块，广泛应用于机械设计、电子设计、模具设计等领域。
目前带式输送机的设计方法以2D 设计为主，设计人员在接到设计输入后，通过EXCEL 等软件进行计算，通过计算得到数据进行带式输送机方案设计和详图设计。
在这一系列的设计过程中，各个环节没有关联，设计人员需要人工一点点地去调整带式输送机的众多参数，同时还需要手工绘制各种详图，设计效率不高，同时也较容易发生设计错误。
通基于Creo 的带式输送机三维参数化设计Parametric Design of Belt Conveyor Based on Creo李 赛1 祁玉龙2（1.中联重科矿山机械事业部，湖南 长沙 410006；2.徐州工程学院，江苏 徐州 221000）摘要：带式输送机作为一种重要的工业设备，广泛应用于各个领域，特别是在矿山、建筑材料、化工等行业中得到了广泛使用。
Creo 是美国PTC 公司开发的一款行知名的参数化三维设计软件。
本文介绍了通过Creo 实现带式输送机模块化、三维参数化的主要步骤和方法。
并尝试通过Creo OTK C/C++模块对带式输送机的参数化设计进行二次开发。
通过三维参数化设计，大幅提升了带式输送机的设计效率和设计质量。
关键词：带式输送机；Creo 三维参数化设计；模块化；二次开发中图分类号；TH69 文献标识码：A过Creo 软件，将常规方法中需要通过众多不关联软件中完成的设计输入、计算选型、零部件设计、带式输送机生成以及详图设计工作全部集成到3D 平台中来。
浅析带式输送机智能控制系统设计
浅析带式输送机智能控制系统设计一、带式输送机的工作原理带式输送机是通过输送带将物料从一个地方输送到另一个地方，其主要由输送带、传动部件、滚筒、托辊、支撑结构、张紧装置、清扫装置、防护装置组成。
输送带由橡胶、聚氯乙烯、聚酯纤维等材料制成，可根据输送物料的特性和输送距离的需求进行选择。
传动部件通常包括电机、减速机、联轴器等，用于驱动输送带运行。
滚筒和托辊则用于支撑和传递输送带和输送物料的力。
支撑结构用于支撑输送带和传动部件的安装。
张紧装置用于对输送带进行张紧，以保证输送带的正常运行。
清扫装置主要用于清洁输送带上的杂物和粉尘。
防护装置则用于保护输送带和传动部件，确保工作人员的安全。
带式输送机的工作原理主要是通过驱动电机驱动传动部件，使输送带运行，从而将物料从起点输送到终点。
在实际生产过程中，带式输送机的运行需要根据物料的输送量、输送距离、环境温度、输送角度等因素进行智能控制，以确保运行的稳定性、高效性和安全性。
1. 传感器的选择和应用智能控制系统需要通过传感器获取输送带的实时运行状态和物料的实时输送情况，传感器的选择和应用至关重要。
常用的传感器包括速度传感器、张力传感器、温度传感器、倾斜传感器等。
速度传感器用于检测输送带的运行速度，倾斜传感器用于检测输送带的倾斜角度，张力传感器用于检测输送带的张紧力，温度传感器用于检测输送带的温度。
通过这些传感器获取的数据，能够准确地了解带式输送机的运行状态，为后续的智能控制提供数据支持。
2. 控制策略的制定智能控制系统需要根据带式输送机的运行情况和生产需求，制定相应的控制策略。
控制策略包括启动控制、速度调节、偏移修正、过载保护、故障诊断等。
启动控制需要根据物料的种类和输送条件进行合理的启停控制，避免因启动时的冲击力对设备造成损坏。
速度调节需要根据物料的输送量和距离进行合理的速度调整，以确保输送带的稳定运行。
偏移修正需要通过传感器检测输送带的偏移情况，并通过控制系统对输送带进行及时的修正。
浅析带式输送机智能控制系统设计
浅析带式输送机智能控制系统设计带式输送机是一种常用的物料输送设备，广泛应用于矿山、建材、化工等行业。
其传统的控制方式比较简单，通常采用PLC或者接触器控制系统。
随着工业自动化水平的不断提高，带式输送机的智能控制系统设计成为了一个研究热点。
本文将浅析带式输送机智能控制系统设计的相关内容。
一、带式输送机智能控制系统的需求现代工业生产对于带式输送机的控制要求越来越高，需要实现以下功能：1. 自动化控制：带式输送机需要能够实现自动启停、转速控制、方向控制等功能，提高生产效率，减少人工干预。
2. 安全保护：在输送过程中，需要对带式输送机进行各种安全保护，如过载保护、断裂保护、防火防爆等，确保设备和人员的安全。
3. 故障诊断：及时发现和诊断故障，减少停机时间，提高设备利用率。
二、带式输送机智能控制系统设计的关键技术1. 传感器技术：传感器是带式输送机智能控制系统的基础，可以用于监测带式输送机的运行状态、物料流量、温度、湿度等参数信息，为控制系统提供实时数据。
2. PLC控制技术：PLC作为带式输送机控制的核心部件，可以实现多种控制功能，如逻辑控制、运动控制、数据处理等，具有良好的稳定性和可靠性。
3. 变频调速技术：利用变频器可以实现对带式输送机的转速精确控制，实现节能减排的目的，同时可以减小对设备的损耗，延长设备寿命。
4. 无线通信技术：利用无线通信技术可以实现远程监控和数据传输，对于大型生产线的带式输送机控制非常有用。
三、带式输送机智能控制系统设计的关键步骤1. 确定控制策略：根据带式输送机的工作特点和生产需求，确定控制策略，包括启停控制、转速控制、方向控制等。
2. 选择合适的传感器和执行器：根据控制策略选择合适的传感器和执行器，包括速度传感器、温度传感器、湿度传感器、电机等。
3. 设计控制逻辑：利用PLC等控制器设计控制逻辑，实现对带式输送机的自动化控制和安全保护。
4. 实现远程监控和故障诊断：通过无线通信技术实现对带式输送机的远程监控和故障诊断，及时发现和处理问题。
带式输送机的三维设计与实现
带式输送机的三维设计与实现
带式输送机的三维设计与实现涉及以下几个步骤：
1. 确定带式输送机的参数：包括输送物料的类型、输送速度和
输送距离等。
2. 选择合适的CAD软件：根据个人习惯和技术水平选择合适的CAD软件，比较常用的有Solidworks、AutoCAD、Catia等。
3. 创建草图：根据带式输送机的参数，在CAD软件中创建草图，包括输送带、滚筒、导向装置、传动机构等部件的轮廓。
草图应该
按照实际情况精细化设计，确保各部件的配合度。
4. 添加细节：在草图的基础上，添加细节，如滚筒的细节，导
向装置的细节等，确保各部件的运转顺畅。
5. 加入材质和纹理：在CAD软件中添加材质和纹理，使带式输
送机更加逼真。
6. 进行渲染和动画制作：对于更专业的设计师可以进行渲染和
动画制作，使带式输送机更加真实，一目了然。
7. 验证设计的正确性：对于初学者或者对设计不自信的工程师，可以进行验证设计的正确性，包括力学、热学等方面，确保设计的
带式输送机在使用中没有问题。
带式输送机的三维设计与实现需要对CAD软件的操作有一定的
掌握，需要对带式输送机的原理和技术有一定的理解，同时需要对
机械结构有一定的感性认知，这需要工程师长期的学习和实践。
基于S3C6410的嵌入式胶带运输机监控系统
关键词 ： 嵌入式 系统； 带运输机 ；ｉｕ 操作 系统 ； 胶 Ｌｎ ｘ 数据处理；３ ６ １ ￥Ｃ ４ ０
中 图分 类 号 ：Ｐ ７ ． Ｔ ２４ ２ 文 献 标 识 码 ： Ａ 文章 编 号 ：０ ２— ８ １ ２ １ ）２— ０ ４— ３ １０ １４ （０ ０ １ ０ ７ ０
（ ． 宁 工程 技 术 大 学 电气 与 控 制 工 程学 院 ， 宁 葫芦 岛 １辽 辽 １ ５０ ；． ２ １５ ２ 葫芦 岛市 供 电公 司 ， 宁 葫芦 岛 辽 １５ ０ ） ２ １０
摘 要 ： 对 现存 煤 矿 井 下胶 带 运输 机 控 制 系统 不 够灵 活 。 可 靠性 低 等缺 陷 ， 出将 Ｌｎｘ 作 系统 移 植 到 Ａ Ｍ１ 体 针 提 ｉｕ 操 Ｒ １
Ｕｎｄ ｒ ｒ ｕ ｄ Ｍ ｉ ｌ ｎｖ ｙ ｒ Ｍ ｏ ｉｏ ｉ ｇ Ｓ ｓ ｅ Ｂａ ｅ ｎ ￥ ｅ ｇ ｏ ｎ ｎｅ Ｂｅ ｔ Ｃｏ ｅ ｏ ｎ ｔ ｒ ｎ ｙ ｔ ｍ ｓ ｄ ｏ ３Ｃ６ １ ４０
Ｌ ｎｊ ｎ ’ＷＡ Ｇ Ｈ ｎ — ｉ， Ｕ Ｙ — ｎ Ｌ ｈ －ｉ Ｉ Ｗｅ －ａ ｇ ， Ｎ ｏ ｇｆ ＨＯ ｕｆ ｇ ， Ｉ ｕ ｂ ｉ ｅ ｅ Ｓ ｎ （ ． ａ ｕｔ ｆ ｌ ｔｉ ｌ ｎ ｏ ｔｏ Ｅ ｇｎ ｅ ｉｇ Ｌ ａ ｎ ｎ ｅｈ ｉ ｎＹ ｒｉ ， ｕ ｕ ａ ５ ０ ， ｈｎ ； １ Ｆ ｃ ｌ ｏ ｅ ｒ ａ ａ ｄ Ｃ ｎ ｒ ｌ ｎ ｉｅ ｒ ， ｉ ｉ ｇＴ ｃ ｎｃ Ｕ ｉ ｓ ｙ Ｈ ｄ ｏ １ １ ５ Ｃ ｉａ ｙ Ｅ ｃ ｃ ｎ ｏ ｌ ａ ｅ ｔ ｌ ２
ｍａｎ ｅ ｎ ｉ ｔｎａ ｃｅ，ｃ ｌｂｌｔ ｎｄ ｓａ ｌｔ ｓ ａａ ｉｉｙ ａ ｔｂｉ ｙ． ｉ
煤矿皮带运输智能监控系统设计
煤矿皮带运输智能监控系统设计发布时间：2022-10-20T05:06:24.115Z 来源：《科技新时代》2022年5月第9期作者：罗云鹏[导读] 近年来，我国对煤矿资源的需求不断增加，煤矿开采越来越多罗云鹏新疆宜化矿业有限公司新疆吉木萨尔县 831700摘要：近年来，我国对煤矿资源的需求不断增加，煤矿开采越来越多。
在煤矿开采的过程中，皮带运输设备的应用十分广泛。
将智能化控系统应用到皮带输送机运行控制中，不仅可提高控制效果，还可降低设备运行能耗。
本文首先分析了皮带运输系统的控制要求，其次探讨了相关硬件设计及软件设计，最后就监控平台设计及PLC程序设计进行研究，以供参考。
关键词：系统设计；力控组态软件；智能监控系统引言煤矿固定岗位无人值守与远程管控，是煤矿智能化建设的重要内容之一。
随着煤矿智能化建设的不断推进，煤炭主运输系统进行远程监控改造成为必然要求，本项目基于PLC和组态软件的应用，设计了煤矿皮带运输智能监控系统，可为煤矿皮带运输系统运行模式的升级改造提供参考。
1皮带运输系统的控制要求因为运输系统在煤矿开采中尤为重要，故监控系统必须满足以下要求：第一，需要对煤矿开采进行集中监测控制，对运输工具进行实时监测。
第二，当需要开采时，首先集控台先发出预备通知信号，并对现场进行检测，看其是否满足启动要求，预备通知信号持续时间为30s，如果符合要求，则设备开始启动。
第三，控制方式应该分为三种，分别是就地、自动化集中控制、手动进行集中控制，并且控制方式必须能够进行转换。
第四，当设备损坏或发生事故时，要能够通过声光提示及时报警。
2硬件设计煤矿辅助运输车智能监控系统的硬件元器件主要包括核心控制模块、数据采集模块、电磁阀、温度传感器、压力传感器、车速传感器、气体浓度传感器等。
核心控制器选用PCM-3370微控制器，该控制器的CPU采用的是奔腾933微处理器，支持系统内存帧缓冲，处理时延小、响应速度快，满足辅助运输车的控制性能要求。
皮带机智能监控保护系统设计
泰工豢 技术
皮带机智能监控 保护系统设 计
乔 奇 （ 淮南矿业集 团选煤 分公 司张集选 煤一厂 ， 安徽 淮南 ２ ３ ２ ０ ０ １）
摘 要 ：本 文利用 Ｓ ｔ ｎ ｉ ３ ２ 单 片机与各 类传感 器的组合设 计 出了一套皮带输送机智能检测保护装置 ，并给 出了该 系统具体 的软硬件设计 方案 。该 装 置对矿 用皮 带输送机 的工作 情况进行 实时监 测，可以有 效处理选煤厂皮带运输过程 中出现 的跑偏 、撕 裂、打滑 、过载等一 系列问题 ，节约修
— — ＿ ＿ 图 芯 片核心 是 ＡＲ Ｍ３ ２位 Ｃ ｏ ｒ ｔ ｅ ｘ — Ｍ３处 理器 ，时钟频率 达 ７ ２ ＭＨｚ ，内置 １ ２ ８ Ｋ的 Ｆ ｌ ａ ｓ ｈ，６ ４位并行 Ｉ ／ Ｏ接 口，工作温度范 围在 一 ４ Ｏ ℃￣ ＋１ ０ ５ ℃，
关重要 。
温 度传 感器
一
皮带机容 易出现的 问题主要有跑偏 、撕裂 、打滑 、过 载等 等。针 对这些 问题设计的智能监测保护装置能够及 时检测 到问题 所在 ，并能 通过声 光报警准确有效 地反应出来 。本系统 以 ｓ ｔ ｍ３ ２ 单 片机 为核心 ，
烟 雾 传 感 器 Ｉ 一
适合选煤厂复杂的工作环境 。 除了选择～ 个合适 的主控芯片 ，整个监测保护装置 能否有效 工作 还取决于传感器 的选型 是否合理。必须要选用故 障率低 、灵 敏度 高、 使用寿命长且具有 三防功能的产 品。皮 带速度检测主要采用 Ｇ Ｓ Ｃ ６ Ｓ Ｃ
正常 运行 是皮带保护装置的正常工作状态 ，系统上 电之后立即进 型速度传感器 ，该传感器将皮 带机的实际速度检测 出来 ，并将其 转换
配以Ｌ Ｃ Ｄ液 晶显示屏 、Ｉ Ｓ Ｄ ４ ０ ０ ０ 语音芯片 以及其他各类传感器 ，来完
浅析带式输送机智能控制系统设计
浅析带式输送机智能控制系统设计1. 引言1.1 背景介绍带式输送机是一种常用的物料输送设备，广泛应用于矿山、港口、建筑工地等多个领域。
传统的带式输送机控制方法主要是基于传统的PID控制，存在着响应速度慢、稳定性差、无法适应复杂环境等问题。
随着工业自动化水平的不断提高，带式输送机智能控制系统的研究备受关注。
带式输送机智能控制系统设计的背景是在现代工业生产中，为了提高生产效率、降低能源消耗、减少人工干预等方面的需求。
通过引入现代控制理论和技术，实现对带式输送机的智能控制，可以有效解决传统控制方法的缺陷，提高系统的稳定性和响应速度，实现更高效的自动化生产。
设计带式输送机智能控制系统具有重要的理论和实际意义，并对提高生产效率、降低成本、改善工作环境等方面具有积极作用。
【字数：200】1.2 研究意义研究带式输送机智能控制系统设计具有重要的意义。
一方面，通过引入智能控制系统，可以实现带式输送机的自动化控制，提高其运行效率和稳定性，降低能耗和维护成本；智能控制系统还可以实现远程监控和故障诊断，提高带式输送机的智能化水平，为工业生产提供更加便捷高效的服务。
研究带式输送机智能控制系统设计不仅可以提高生产效率，降低生产成本，还可以推动工业生产朝着智能化方向发展，具有重要的理论和实践意义。
带式输送机智能控制系统的设计与实施将成为未来工业自动化的重要发展方向，对于推动工业生产的智能化、自动化进程具有重要的意义。
1.3 研究方法研究方法是指在进行带式输送机智能控制系统设计的过程中所采用的具体研究手段和方法。
在本研究中，我们主要采用了以下研究方法：1.文献调研：首先通过查阅相关文献和资料，了解带式输送机控制系统的发展历史、现状及存在的问题，为智能控制系统设计提供理论基础。
2.需求分析：通过与实际生产企业和用户沟通，了解用户对带式输送机控制系统的需求和期望，确定设计的目标和要求。
3.系统分析：对带式输送机的工作原理和传统控制方法进行分析，找出存在的问题和改进的空间，为智能控制系统设计提供依据。
带式输送机无人值守监控系统设计及应用分析
带式输送机无人值守监控系统设计及应用分析作者：周威来源：《科学导报·学术》2019年第41期摘要：本文主要简单的分析了带式输送机无人值守监控系统设计，研究带式输送机无人值守监控系统的具体设计方案，探讨带式输送机无人值守监控系统的有效应用，以充分发挥带式输送机无人值守监控系统的科学作用，使其能够对整个带式输送机的运行进行全方位监督，实现自动化管理，降低人工成本，提高节能性，从而推动我国相关行业的可持续发展，使其朝着智能化方向发展。
关键词：带式输送机;无人值守;系统设计;有效应用带式输送机是我国生产过程中的一项重要运输设备，其具有连续性，能够运输大量的物质，主要从事于距离较远的运输工作，经常被應用于煤矿事业，或是电力事业中。
在科学技术高速前进的今天，带式输送机的运行想要满足社会当前需求，则必须提高带式输送机的生产效率，走向自动化管理，并且能实施动态化的监测工作。
由于带式输送机的运输具有一定的不安全性，容易出现负载不平衡，输送皮带受到损伤或是安装不到位等问题，为有效解决这些问题，必须对其进行全面的、自动化的管理和监测。
实施带式输送机无人值守监控系统，有利于提高监测工作的全过程性，避免因带式输送机故障而导致监测失误，可充分利用计算机信息技术，来实施智能化监测，取得有效的工作成效。
一、带式输送机无人值守监控系统设计带式输送机无人值守监控系统的设计，应当根据当前监控系统中存在的问题来进行调整和优化，要明确无人值守监控系统的设计意义，了解无人值守监控系统的设计目标，结合实际需求来进行有效的方案规划。
在带式输送机无人值守监控系统中，应当从主控制器系统设计、语音调度指挥系统设计和视频监控设计等方面来进行全面分析，认识到主控器在监控系统中的重要地位，不依赖于人工监控。
要充分发挥现代自动化技术和智能化技术，引入先进的视频技术和通信技术，以改变传统监控系统的设计模式，实现带式输送机监控的自动化和智能化，这更符合当下带式输送机运行需求。
浅析带式输送机智能控制系统设计
浅析带式输送机智能控制系统设计【摘要】带式输送机作为工业生产中常用的输送设备，其智能控制系统设计对提高生产效率和降低成本具有重要意义。
本文首先介绍了带式输送机的工作原理，然后详细分析了带式输送机智能控制系统设计的关键技术，包括基于PLC、SCADA和人工智能算法的设计方案。
通过对比分析，探讨了各种设计方案的优劣势，并提出了改进建议。
结论部分展望了智能控制系统设计在带式输送机应用中的前景，并总结了存在的问题，提出了相应改进建议。
本文旨在为带式输送机智能控制系统设计提供参考，促进工业生产的智能化和自动化发展。
【关键词】带式输送机、智能控制系统、设计、工作原理、关键技术、PLC、SCADA、人工智能算法、应用前景、存在的问题、改进建议、总结、展望1. 引言1.1 研究背景带式输送机是一种常用的输送设备，广泛应用于矿山、港口、化工等领域。
随着工业自动化水平的不断提高，带式输送机的智能控制系统设计变得越来越重要。
在传统的控制系统中，带式输送机通常采用固定速度或者简单的定时控制，无法适应复杂的工况需求。
随着科技的发展，人们开始研究如何通过智能控制系统提高带式输送机的运行效率，并且减少人为干预的需求。
设计一套智能控制系统成为研究的热点。
智能控制系统可以根据不同的工况需求自动调整带式输送机的速度、负载等参数，提高生产效率，降低能耗。
目前关于带式输送机智能控制系统设计的研究还比较有限，存在许多问题有待解决。
研究带式输送机智能控制系统设计具有重要的理论意义和实际应用价值。
本文将对带式输送机智能控制系统设计进行深入探讨，探索其关键技术，为相关领域的研究提供参考和借鉴。
1.2 研究目的带式输送机是工业生产中常见的一种输送设备，其通过输送带传递物料，帮助实现生产流程的自动化和高效化。
随着信息技术的快速发展，带式输送机的智能控制系统设计也日益受到重视。
本文旨在探讨带式输送机智能控制系统设计的相关技术和方法，通过对不同类型的智能控制系统设计进行分析和比较，为工业生产提供更加智能化、高效化的输送解决方案。
浅析带式输送机智能控制系统设计
浅析带式输送机智能控制系统设计带式输送机是用来输送各种物料的机械设备，广泛应用于矿山、港口、化工厂、建筑工地等领域。
随着科技的不断发展，带式输送机逐渐向智能化、自动化方向发展。
智能控制系统的设计对于提高带式输送机的运行效率、安全性和可靠性具有非常重要的意义。
本文将对带式输送机智能控制系统的设计进行浅析，探讨其在提升带式输送机整体性能方面的作用和意义。
带式输送机的智能控制系统设计主要是为了提高其运行效率、降低能耗、提升安全性和可靠性。
智能控制系统可以通过对带式输送机的工作状态进行实时监测和调整，从而使其在不同的工况下都能够保持最佳的运行状态。
智能控制系统还可以对带式输送机进行故障预警和自动诊断，及时发现并排除故障，提高设备的可靠性和安全性。
1. 传感器的选型和布置传感器是智能控制系统的核心组成部分，通过传感器可以获取到带式输送机的各种运行参数，如物料流量、带速、张力、温度、振动等。
在设计智能控制系统时，需根据实际情况选择合适的传感器，并合理布置在带式输送机的关键部位，以确保传感器能够准确、稳定地获取到所需参数。
2. 控制策略的制定根据带式输送机的工作特点和要求，制定相应的控制策略。
包括速度控制、张力控制、物料分流控制、故障诊断和自动报警等。
通过这些控制策略，可以实现对带式输送机运行过程的实时监控和有效控制，保证设备在各种工况下都能够稳定、高效地运行。
3. 控制系统的硬件选型和布局智能控制系统的硬件选型和布局也是非常重要的一环。
需要选择性能稳定、可靠性高的控制器、执行机构和通信设备，并合理布局，确保各个设备之间能够稳定地进行数据交换和控制指令传递。
4. 人机界面的设计智能控制系统的人机界面设计直接关系到操作人员对设备运行状态的监测和控制。
在设计人机界面时，需要考虑到操作人员的使用习惯和操作便捷性，合理安排监控界面的布局和参数显示，使操作人员能够直观地了解到设备的运行状态，及时作出相应的调整和控制。
5. 系统的可扩展性和兼容性随着带式输送机的使用时间延长和工况的变化，有时需要对控制系统进行升级和扩展。
煤矿带式输送机监控系统的设计
煤矿带式输送机监控系统的设计【摘要】随着工业技术的发展与应用，现代大型的煤矿生产自动化水平逐步提高。
在斜井提升的煤矿中，带式输送机是原煤运输的核心设备，其安全性、可靠性直接关系到煤矿的安全生产。
因此，加强其中的技术研究是非常有必要的。
目前，大部分煤矿的带式输送都配备了监控系统，它采用先进的自动化技术、通讯技术以及信息技术，将带式输送机的各种运行参数进行采集分析，不但提高了设备的生产效率，更为人身和财产安全提供了保障。
本文将围绕带式输送机监控系统的设计进行研究，进而阐述自己的一些观点看法。
【关键词】带式输送机；监控系统；功能和设计现代煤矿的原煤运输系统往往由多条带式输送机组成，而每条带式输送机又由驱动、传动、保护、制动等多个部分组成，运输系统线路长，设备组成复杂，以往的人工操作巡视已不能满足生产要求。
于是，带式输送机监控系统应运而生。
它不仅能提供远程控制功能，还能实现设备的保护与相互闭锁功能。
带式输送机监控系统将来自各条皮带机的现场数据（如电机轴温、煤仓煤位、工作电流等）进行整合分析，然后通过直观的方式提供给操作人员。
下面将从系统的功能要求与设计过程两个方面展开叙述。
一、系统的功能要求原煤运输线路具较长，生产的环节多而且复杂，设备的负荷变化比较大，电力损耗比较大等的特点，而且在使用的过程中容易发生停车事故。
面对如此复杂的系统，煤矿企业要想达到高产高效的生产水平，做好控制系统的设计是必然的需要。
煤矿的带式输送机监控系统能够集控制、监测、管理、保护等功能一体[1]，使原煤的输送达到智能化、自动化和控制管理一体化。
煤矿带式输送机控制系统应具备以下功能：1.控制及联锁功能。
a.控制系统要具备集控、就地、闭锁、检修、自动、手动、低速验带等工作方式的切换功能。
b.系统能够实现胶带输送机各组成设备的联锁启动、停止，并能按胶带输送机所需的启动、运行、停止等特性实现自动张紧、软起动、功率平衡等功能。
c.系统能够实现在工控机上集中控制胶带输送机、CST、给煤机、高低压配电设备等全系统组成设备开停的功能。
带式输送机运行监控系统设计
141 带式输送机运输系统结构带式输送机是氧化铝作业过程中必须用到的关键设备，主要由皮带、齿条、制动器、驱动器、驱动马达、滚筒等部件组成，而带式输送机的运输监控系统又是保障氧化铝输送机正常运行的重要系统。
输送设备主要负责对带式输送机在作业过程中发生的各种故障进行实时监测，然后找出故障原因并进行故障排除，来实现运输设备的正常工作。
与传统的带式输送机相关监控系统的结构组成相结合，新设计出的监控系统主要包含3个子系统，分别为设备系统、管理系统和控制系统。
三大系统之一的管理系统主要包括配置软件和上位机部件。
它主要是负责整个监视系统的实时监视，并通过对设备的运行状态的判断来发出相关的控制命令，显示设备的实际运行状态，并存储和更新各种类型的数据。
控制系统则主要是由 PCL 控制器、变电站和防爆箱组成。
2 带式输送机监控系统功能设计2.1 防跑偏功能带式输送机在氧化铝井下作业过程中，由于一定时期内各个方向上的离心力对运输皮带产生作用，会使得皮带偏心轴线偏离了原有的运输和轨道中心线，由此导致皮带跑偏现象的发生。
带式输送机在运行过程中出现皮带跑偏故障的原因主要有3点：带式输送机运行中滚筒偏移；运输皮带直接接触到的铝土矿规格的不同导致的冲击力不平衡；安装过程中皮带的相对位置没有受到严格控制。
当皮带出现跑偏打滑时，不仅会给皮带本身及运输设备带来较大损害，更严重者还会造成氧化铝井下作业危险事故的发生，影响技术人员的人身安全。
因此，在运输监视系统中要加入防跑偏装置的相关设计。
当皮带发生打滑或是跑偏时，监控系统会进行报警或停机处理，从而保障设备的安全运行，延长设备的使用寿命。
2.2 急停保护功能由于相对复杂的氧化铝作业环境以及运输皮带和其他相关设备的高强度运行，皮带会很容易出现磨损或破裂，并且部件会出现异常运行。
在设备的高强度运行下，无法提前预测故障出现的位置。
为了应对这种不可预测的故障，在皮带运输监控系统中加入了急停保护功能的设计，该设计主要是通过装串联接触开关实现的。
带式输送机故障分析及监控系统设计
图5故障数据库推理流程 Fig 5 Faultdatabasereasoningprocess
监控系统利用推理机制，在实际应用中不断完
善数据库规则，逐渐提高监控系统的诊断精确度与
速度，保证工作人员及时有效地做出维护措施。系
统应用6月后，故障诊断准确度如表1所示。
表1系统应用完善效果 Table 1 Optimization effects of system application
4系统数据库推理
除此之外还应当建立皮带机工况参数与故障之 间的对应关系，建立全面的故障数据库。在分析过 程中将各部件故障看作单独事件，将各故障原因与 解决措施作为该事件的子集，每一个子集反应一种 故障状态，任意子集都会导致该故障事件的发生。
数据库采用框架表示法对故障信息及维护措施 进行描述，故障类型编码为：“G”+故障事件两位编 码+子事件两位编码+故障原因两位编码，如由输 送电路故障引起的电机无法供电编码为：
了能够监测带式输送机的运行状态，及时发现并处 器、速度传感器、撕裂传感器、振动传感器与跑偏开
理故障，还需建立在线监控系统。监控系统由监控 关等。跑偏开关安装于机头部、机尾部与中间位置。
分站与各类传感器组成，具体结构及位置分布如图 当输送带触碰到开关时，托辊发生偏转，发出跑偏故
4所示。监控分站包括处理器模块与液晶显示模块 障信号。
等外部设备接口。处理器模块负责采集信息的处理 与分析，将各部件运行数据与数据库进行信息对比,
3. 1系统方案设计
诊断故障状态。液晶显示模块负责数据的直观显
通过上文对带式输送机各部件故障类型的分 示，方便工作人员及时了解带式输送机的故障状态。
析，找出了造成故障的主要原因与解决维护措施，为 传感器模块包括温度传感器、烟雾传感器、堆煤传感
带式输送机视频监控系统的设计
带式输送机视频监控系统的设计权宁;王忠宾【摘要】该系统以工业计算机为主,通过监控分站和上位机软件结合的方式组成了带式输送机的视频监拉系统,通过光缆传输给监控主站.视频系统实现了远程监控和故障报警,预防并减少了事故的发生,保证了井下运输的安全与可靠性.%The system relied on industrial computer,which is named as the belt-conveyed video monitoring system consisted of the monitoring substation and upper computer software. And the information was transmitted to the monitoring station through the cable. The video system realized remote monitoring and fault alarm prevents and reduced the incidence of accidents. Accordingly, the safety and the reliability of transportation underpound are ensured.【期刊名称】《仪表技术与传感器》【年(卷),期】2012(000)006【总页数】2页(P40-41)【关键词】视频监控;带式输送机;故障【作者】权宁;王忠宾【作者单位】中国矿业大学机电工程学院,江苏徐州221116;中国矿业大学机电工程学院,江苏徐州221116【正文语种】中文【中图分类】TP2771 监控系统方案1.1 监控系统硬件的组成带式输送机监控系统主要由矿用机电控制设备、监控分站、通信接口以及地面中心站等组成，监控系统结构见图1。
图1 监控系统结构图在地面调度中心设置监控主站，实现集中监控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本科毕业论文（设计、创作）题目：基于三维力控的带式输送机监控系统的设计学生：学号：0801002112所在系院：专业：入学时间： 2010 年9 月导师：职称/学位：副教授/博士导师所在单位：完成时间：2014 年 6 月三联学院教务处制基于三维力控的带式输送机监控系统的设计摘要：本文主要目的在于结合实际大型带式输送机监控系统的要求，利用三维forcecontrolv7.0组态软件设计一个监控系统，用以实现对带式输送机运行过程的自动化控制，满足对带式输送机系统监测的要求。
首先，本文通过对带式输送机的数据采集、处理、存储、运行参数及故障诊断的了解，利用PC机(personalcomputer,个人计算机)组态软件实现了完整的数据采集、历史数据库管理、设置、模拟显示、报警报告和打印工艺参数等功能；其次，简洁却又功能完备的监控系统界面能够很好地实现监控的要求；最后，在该力控组态软件平台上自行设计开发了监控系统，能够在计算机上生成动态监测组态画面，方便监测全部设施的运转状况。
关键词：带式输送机；监控系统；人机界面；力控组态软件Design of monitoring system of belt conveyor based on three-dimensional forcecontrolAbstract：The main purpose of this paper is combined with the actual large belt conveyor monitoring system requirements, design a monitoring system using Beijing 3D forcecontrolv7.0 configuration software, is used to realize the automatic control of the belt conveyor running process, to meet the requirements of belt conveyor system monitoring.Firstly, based on the belt conveyor, data acquisition, processing, storage, operation parameters and fault diagnosis knowledge, using the PC configuration software realizes the collection, historical database management, setting, analog display, alarm reporting and printing process parameters and other functions complete data; secondly, concise but also function to achieve a good the monitoring interface monitoring system to complete the requirements; finally, control configuration software platform designed and developed monitoring system in the force, capable of generating dynamic monitoring configuration picture on the computer, convenient monitoring of all facilities operating conditions.Keywords: belt conveyer; monitoring system; man-machine interface; force control configuration software目录第一章绪论 01.1带式输送机监控系统的研究背景及发展前景 01.2带式输送机监控系统的国外现状 (1)1.3本设计研究的主要容 (1)第二章带式输送机的工作原理 (2)2.1带式输送机的发展及应用 (2)2.2带式输送机的结构及其原理 (3)2.3带式输送机的运行状况 (4)2.3.1带式输送机的运行参数 (4)2.3.2带式输送机的故障参数 (4)第三章带式输送机监控系统的软件设计 (5)3.1ForceControlV7.0概述 (5)3.2ForceControlV7.0的体系结构 (6)3.3ForceControlV7.0的性能特点 (8)3.3.1实时数据库特点 (8)3.3.2分布式智能I/O Server (9)3.3.3开发系统特点 (9)3.3.4开放性 (9)第四章带式输送机监控系统的设计 (10)4.1ForceControlV7.0组态带式输送机监控系统的工程 (10)4.2带式输送机监控系统的整体设计 (13)4.3主画面 (15)4.3.1主画面图形编辑 (15)4.3.2画面的组态 (16)4.4报警画面 (17)4.5实时曲线 (18)4.6历史数据 (19)结论 (21)致 (22)参考文献 (23)第一章绪论1.1带式输送机监控系统的研究背景及发展前景当今时代电子信息技术高速发展，带来的是企业生产模式的变革。
众多企业将电子信息技术用于对生产过程的自动化监测和控制。
同时，电子信息技术的使用，能够大大提高生产效率，并且能降低能源消耗，符合当前国家节能减排的政策。
工业生产自动化技术变得越来越重要，自动控制系统也被更多的企业所采用。
在信息技术快速发展的背景下，工矿生产向信息化发展也成为当前一种必然的趋势，加之工矿的生产逐渐走向大型化，对生产的自动化要求就更加迫切[1]。
因此，为了适应当前工矿企业生产趋于信息化的境况，将电子信息技术与远程监控技术应用于工矿生产变得十分必要。
提高输料系统的输送效率是达成工矿企业高效生产目标的重中之重。
在当前工矿生产中，比较常见的输料系统的输送围在2.5千米左右，且输料系统中还包含一些控制和保护设备。
因此，如果要实现整个输料系统的在线监控和自动化控制，必须使监控系统的设计达到更高水平。
在矿井下的工矿生产中，由于环境原因，监测和控制井下皮带输料系统是监控系统的主要目标，以此实现对自动上料系统的控制，而且还可以提升工业生产的安全性。
带式输送机是矿井下输料系统的主要运输设备，所以，带式输送机的特性决定输送系统的工效。
而且一些新型的带式输送机能够远距离持续输送，运行平稳、效率较高且更容易实现自动化。
因此，为了提高输送系统的工作效率和安全性，先进自动化控制技术的采用变得十分迫切。
然而，由于当前国的大多自动化控制系统相对落后，已经无法满足当前工矿生产的大运输量需求。
由于旧有的控制系统没有一个统一的监视和管理平台，因此无法施以科学有效的控制方法。
本课题所探究的带式输料集中监控系统旨在建立一个集中控制平台，用以监测和控制带式输送机输料进程，以便减少故障发生率，提高生产效率和安全性，最终为工矿企业带来更高的经济效益。
1.2带式输送机监控系统的国外现状在国外，由于在带式输送机控制系统中采用了先进PLC(Programmable Logic Controller, 可编程逻辑控制器)，并研发了先进的程序软件，使得国外带式输送机的监控系统功能非常完善。
它们除了对带式输送机的可控起(制)动、煤位和胶带跑偏进行自动监控外，还实时监测和控制所有的安全保护装置、驱动滚筒和滚筒轴承温度信息等。
在我国，带式输送机的控制系统功能比较单一，同时，由于缺乏高性能的安全保护装置，使得目前国监控系统的安全性无法达到理想效果。
由此可见，我国在工业自动化控制方面，无论是产品还是技术都与国外有着一定差距，我们仍需努力研究新技术，提高自己的自动化水平。
1.3本设计研究的主要容该系统采用PLC设计使带式输送机的操作参数和故障参数得以在上位机显示。
本系统PC机的界面是利用ForceControlv7.0组态软件编制的，使用TCP / IP网络协议实现了PLC和PC机的通信，通过实施获得了较好的控制效果。
本文重点结合先进的软件、网络技术阐释了主监控软件、数据库和动画生成系统的总体设计思想、设计方法和主要功能的实现。
并具体说明了带式输送机监控软件的设计情况。
该监控系统依据ForceControlV7.0系统特点，在其原有功能上进行了二次开发，实现了事故画面的使用，很大程度上满足了目前对带式输送机监控系统的要求。
带式输送机动态监测组态画面是在软件平台设计与开发的，可以在计算机上显示整个系统的状态，并能进行参数设置和指令控制功能。
第二章带式输送机的工作原理2.1带式输送机的发展及应用早期出现的带式输送机无法远距离运输，不过在上世纪七十年代最远运输距离已经达到上百公里。
这些年，带式输送机在矿物运输中已经逐步将汽车和机车取代，成为零碎矿料输送的主要设备，而且新的机型不断出现，拓宽了带式输送机的应用领域[2]。
遥遥领先的效率使得带式输送机在众多连续运输机中脱颖而出，被广泛使用。
在我国建设的大、中型煤矿中，带式输送机被作为煤矿的主要运送装置[3]。
带式输送机能够进行大量、远距离的连续输送，且运行安全性较高，方便进行集中控制，所以伴随着物流技术的不断进步，带式输送机已成为散料最可行、优惠的运输设备之一，并被广泛应用于冶金、矿山、水泥、化工、船埠、食品等领域。
带式输送机比其他散装物料输送方式具有更多优点：输送材料类型广泛：无论是非常精细的粉末物料，还是各种岩石、煤和木材纸浆，带式输送机都能进行精细筛选然后输送。
橡胶输送带具有高抗腐蚀特性，所以橡胶输送带被广泛用于输送强腐蚀性和强磨损性物料。
还可以运送碱性物料和热物料。
输送围大：既有用于小型运输的轻型输送机，也有用于大型运输的具有高运输量的大型输送机，能够满足各类型运输任务的需要。
输送路线的适应性高：相比与带式输送机，汽车运输适应自然地形的能力较差，只有原地形坡度的6％~8％，而带式输送机可适应原地形坡度的29％~34％。
输送机线路能够适应多种地形，利用弯曲的方式减少基础建设的投资，并能避免铁路、公路以及河道、山脉等地区的干扰。
带式输送机输送线可根据多样化的需求调整，非常灵活。
灵便的装卸料：带式输送机在运送物料时可以很据需求选择从一个或多个地点受料，也可以选择向一个或多个地点输料。
可靠性高：带式输送机被广泛用于众多需要连续运行的生产机构，譬如钢铁厂和水泥厂等，其较高的可靠性也在这些生产机构得到证实。
