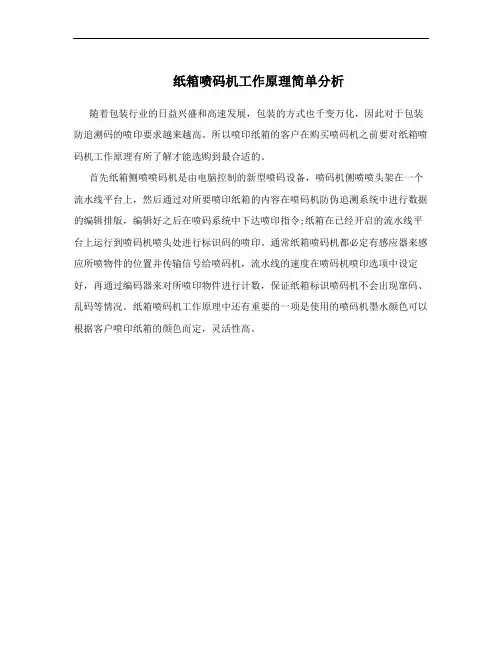

纸箱喷码机工作原理简单分析
纸箱喷码机工作原理简单分析
随着包装行业的日益兴盛和高速发展，包装的方式也千变万化，因此对于包装防追溯码的喷印要求越来越高。
所以喷印纸箱的客户在购买喷码机之前要对纸箱喷码机工作原理有所了解才能选购到最合适的。
首先纸箱侧喷喷码机是由电脑控制的新型喷码设备，喷码机侧喷喷头架在一个流水线平台上，然后通过对所要喷印纸箱的内容在喷码机防伪追溯系统中进行数据的编辑排版，编辑好之后在喷码系统中下达喷印指令;纸箱在已经开启的流水线平台上运行到喷码机喷头处进行标识码的喷印。
通常纸箱喷码机都必定有感应器来感应所喷物件的位置并传输信号给喷码机，流水线的速度在喷码机喷印选项中设定好，再通过编码器来对所喷印物件进行计数，保证纸箱标识喷码机不会出现窜码、乱码等情况。
纸箱喷码机工作原理中还有重要的一项是使用的喷码机墨水颜色可以根据客户喷印纸箱的颜色而定，灵活性高。
纸箱手持喷码机使用注意事项
不同的纸箱手持喷码机的使用方法都有所不同，但是每款设备都是有使用说明书的，如果您不知道如何使用可以查看使用说明书或者咨询售卖厂商。
为了能让大家安全正确使用，威玛标识为大家总结了一些使用注意事项，希望对大家有所帮助：1、喷码测试：在批量喷印标识前，尤其是喷码可变的二维码，条形码等，应该先进行条码喷印测试，确保可变信息能够正确扫描识读。
因条码或二维码等可变标识信息必须使用专用设备才能识读，不象文字信息可以直接肉眼识读，批量生产前必须进行内容正确性检查，防止人为出错。
喷码印刷的过程中，要定期抽检。
2、注意纸质的反射率：包装纸箱常用的材料是瓦楞纸，和普通白纸不同，瓦楞纸上需要注意纸质的反射率，这会影响条码的识别。
3、油墨的选择：在选择喷码机油墨时，应使用着色牢度好，渗透性小，油墨扩散适中的高性能喷码墨水，以保证条码喷码的高质量。
4、注意尺寸精度问题：在纸箱的印刷条码、二维码等可变信息时，要注意尺寸精度问题，纸箱的表面可能不是完全平整，可能会有凸凹不平，输送过程中可能受力不均，导致弯曲变形，条码在保证精度时应该有一定的容错范围。
5、条码喷印注意生产线速度：条码对条空比有严格要求，因此必须保证生产线速度的稳定，如果生产线速度变化，会引起喷印内容长度变化，对于文本内容，长度的变化一般不会影响误读，但对条码喷印，条码长度的变化会改变条空比例，造成条码无法识别。
如果无法确保喷印过程中输送的稳定性，则应该配置同步器，确保喷印速度与生产线速度同步。
以上就是纸箱手持喷码机使用的一些注意事项，希望对您有所帮助，您若是有喷码机这方面的问题和需求，可以进入成都威玛标识设备有限公司官网了解更多详情或点击右侧联系电话进行咨询。
成都威玛标识设备有限公司坐落于风景秀丽的四川成都，是一家专业从事于喷码机、激光机及贴标机等包装设备的股份制高科技企业。
公司与国际许多知名厂家均有合作，如英国“LINX”、“iKonMac易可玛”、“SANTUO”自动贴标视觉检测、“I netrmac”韩国大字机等威玛人核心团队及技术力量都是长期从事国内喷码与贴标行业的服务者，供职和受训于国际知名公司，并首先把自动喷码和自动贴标相结合，能够全方位的为客户提供各种喷码、贴标解决方案和长期的技术支持及优质的售后服务。
纸箱喷码操作规程
纸箱喷码操作规程纸箱喷码操作规程一、摘要纸箱喷码是将标识信息喷印到纸箱上，以便于产品的追踪和管理。
本操作规程旨在规范纸箱喷码操作流程，确保喷印质量和效率。
二、操作工具和材料1. 喷码机：配备墨盒和喷码软件。
2. 纸箱：新鲜、清洁的纸箱，质量符合标准。
3. 墨盒和墨水：干净、正常工作的墨盒和墨水。
三、操作流程1. 准备工作1.1 检查喷码机是否正常工作，是否有足够的墨水。
1.2 准备好纸箱，确保干净且无异味。
1.3 打开喷码软件，设置好所需的标识信息和喷印位置。
2. 喷码操作2.1 将纸箱放置在喷码机的工作台上，并确保纸箱固定好，不会滑动。
2.2 预览所设置的标识信息和喷印位置，确认无误后开始喷码。
2.3 按下“开始”按钮，喷码机开始工作，将墨水喷印到纸箱上。
2.4 监控墨水的喷印状态，确保喷印清晰、不模糊。
2.5 在墨水用尽前，及时更换墨盒，以免影响标识信息的质量。
2.6 喷码完成后，及时关闭喷码机，确保机器安全。
3. 喷码质量检查3.1 检查喷印的标识信息是否完整、准确。
3.2 检查喷印的位置是否正确，是否和纸箱对齐。
3.3 检查喷印是否清晰可见，是否有模糊、漏墨等问题。
四、注意事项1. 确保喷码机正常工作，墨水充足。
2. 确保纸箱干净、无异味。
3. 设置标识信息和喷印位置前，仔细检查，确保无误。
4. 喷码时注意安全，避免误伤。
5. 喷码完毕后及时关闭喷码机，防止墨水干结。
五、操作风险与应对措施1. 墨水不足：提前检查墨水量，及时更换墨盒。
2. 喷码模糊、漏墨问题：检查喷码机的墨头是否干净，是否需要清洗或维修。
3. 喷码位置偏离：在设置标识信息和喷印位置前，认真核对和调整。
4. 喷码机故障：及时联系维修人员处理。
六、纸箱喷码操作规程的培训和考核1. 对操作人员进行纸箱喷码操作规程的培训，包括操作流程、注意事项和风险控制等。
2. 培训后，进行操作人员的考核，确保其熟练掌握操作技能和规程要求。
七、纸箱喷码操作规程的更新与修订1. 操作规程的更新与修订应根据需要或相关法规的变更进行。
纸箱二维码喷码机解决方案
纸箱二维码喷码机解决方案
纸箱是应用最广泛的包装制品，按用料不同，有瓦楞纸箱、单层纸板箱等，有各种规格和型号。
纸箱常用的有三层、五层，七层使用较少，各层分为里纸、瓦楞纸、芯纸、面纸，里、面纸有茶板纸、牛皮纸，芯纸用瓦楞纸，各种纸的颜色和手感都不一样，不同厂家生产的纸（颜色、手感）也不一样。
包装纸箱作为现代物流不可缺少的一部分，承担着容装、保护产品、美观的重要责任，包装纸箱的物理性能指标则成为其质量评估的依据。
为了产品更好的管理，企业要求在纸箱上印有二维码。
艾迪捷标识可提供纸箱二维码标识赋码的整套专业解决方案，专对纸箱推出的可变数据喷码机可在各类纸箱身上喷印高清晰，高识别率二维码，完美的替客户解决了如何在产品上赋码这个难题。
做到一码一产品，或一码一部件，以此来做到质量追溯。
用二维码建立质量追溯，有效加强产品的安全。
艾迪捷W2000喷码机特点：
1.配置日本进口喷头，喷印高度可达3
2.4mm，速度快达7200m/h,精度可达300DPI,且具有斜喷，防震等功能。
2.智能人性化操作系统,安卓10.1彩色触摸屏操作系统，自主研发供墨控制系统，智能控制墨量输出，配置墨水余量检测提醒功能，支持二次开发，支持多种语言和图文格式，可灵活适配多种产线和平台。
3.全新喷头防堵技术，具有喷涂清洗功能，自带散喷，保持喷头湿度，延长喷头使用寿命，降低维修成本，提高设备运行的稳定性。
4.多重防护保障，采用航空级铝合金机箱，IP55防护等级，独特喷头正压风功能，能抵抗粉尘和水的入侵，系统故障排查报警系统，保证机器运行更加稳定，维护方便。
箱盒喷码方案简介
箱盒喷码方案简介
箱盒喷码方案简介
箱盒喷码方案简介
箱盒，包括纸箱喷码机与纸盒喷码机。
纸箱是应用最广泛的包装制品，按用料不同，有瓦楞纸箱、单层纸板箱等，有各种规格和型号。
纸盒是一个立体的造型，它是由若干个组成的面的移动、堆积、折叠、包围而成的多面形体构成的。
纸箱喷码机，在纸箱上喷印标识的机器设备。
纸箱喷码机可对纸箱表面喷码日期、批号、流水号、条码、中英文等。
通常，企业产品用纸箱进行包装，为了对物流及经销中的产品更好的管理，企业要求在纸箱上印有管理条码，又称物流码。
PC-686或BD-588纸箱条码喷码机为纸箱条码印制的优势设备，采用用非接触式喷码，在纸箱表面喷印条形码，条码扫描率高。
纸箱条码喷码机喷印速度快，生产效率高。
纸盒喷码机，是在纸盒表面标识喷码的机械设备。
纸盒喷码机一机多用，可以实现点阵和实体字体喷印，以及大字符和小字符喷印。
可在成型纸盒表面喷码，也可在纸盒未成型前，即大张纸时进行喷码。
纸盒喷码机使用环保型油墨，不污染被喷产品。
喷码内容为国际通用的一维、二维条码、数据库、日期、时间、图片、LOGO、批号、防伪码、班别和流水号等，条码为A级或者B级，扫描率高。
BD-588纸盒喷码机，行业内最成熟的纸盒喷码机之一。
回收纸箱打码识别系统开发与应用
回收烟箱分为 2 种，一种是有绿色回收标志的烟箱，另 一种是经过激光打码，有激光喷码标志的全新烟箱。
3.1 有绿色回收标志的回收烟箱
如果是有绿色回收标志的回收烟箱，相机采集到画面 后，就由软件进行分析。如果画面中出现 1 个绿色标志，表 明此烟箱已经在其他地方使用过 1 次，那么软件会给激光发 送打“2”的指令，烟箱左下角的标志变为“0012”；如果出 现 2 个绿色标志，那么发送打“3”的指令，烟箱左下角的 标志变为“00123”。当达到用户设置的最大次数时，系统会 输出一个报警信号，提醒用户此烟箱已达到使用极限，继续 使用可能会导致烟箱损坏。带回收标志的烟箱如图 6 所示。
烟箱是卷烟在市场流通运输过程中的包装物，很多时候 烟箱仅使用一次就被当作废品丢弃，造成资源浪费 [1]。2013 年 6 月，各全行业在国家的鼓励下开始推进包装循环利用， 实现商品包装物使用的绿色化、轻量化以及可循环化 。 [2-4]
烟草产品市场流通量巨大，通过积极推动烟箱回收，可以节
省社会资源，减少纸箱对环境的污染，烟草企业也可因此节 省大量纸箱生产成本 [5]。然而，纸箱的循环使用次数并不是 无限的，当超过限制次数时，就有可能发生破损 [6]，进而出
现漏烟、损坏烟条的情况，而如何在回收环节识别检测出这 类有问题的纸箱成为关键 [7]。基于此，本文设计了一种回收
烟箱循环次数打码识别系统。系统识别检测烟箱上的回收标
志，检测回收次数是否达到规定限值，如果超过，则系统自 动发出警告，提示烟箱已无法继续循环使用 ；如果未超过， 则打码系统在烟箱上标记当次循环次数。本文将介绍系统组 成与关键部分设计原理。
图4 -
工业技术
2024 NO.3（上） 中国新技术新产品
上检测装置
纸箱喷码机简介
纸箱喷码机简介
纸箱（英文carton或hard paper case）：是应用最广泛的包装制品，按用料不同，有瓦楞纸箱、单层纸板箱等，有各种规格和型号。
纸箱喷码机，在纸箱标识喷码的机器设备。
企业产品用纸箱进行包装，纸箱表面需要标识，标识内容一般为数字、字母、文字、LOGO或条码。
使用纸箱喷码机优势明显，纸箱喷码机采用用非接触式喷码，在纸箱表面喷印可变或不可变信息，如可变条码，物流码、流水号，日期或中英文等。
BD-588/PC-600纸箱喷码机采用模块化设计，杰出的喷印能力和便于维护的内部结构，更易于日常操作和保养。
纸箱喷码机参数
纸箱喷码机BD-588/PC-600
喷印精度300DPI
喷印字体电脑中字体（实体、点阵）
喷印图形可喷各种商标图案，图形传输不受长宽比例及长度的任何限制
喷印条码国际通用的一维、二维条码、监管码
条码等级A级或者B级（具体视材料而定）
喷印高度18mm-72mm
喷印单元4个（可实现无缝连接喷印）
喷印软件专用喷码软件
喷印距离5mm～10mm（喷头到被喷物体距离）
数据库Excel、Accesss、Csv、txt、jet等
自动喷印数据库、日期、时间、批号、班别和流水号等
储存信息电脑容量决定、基本无限制
信息长度每条信息喷印250个字符
喷印速度最高可达40米/分钟，喷印效果由材料决定
喷印材料金属、塑料、木材、铝材、纸箱及建材等多种材质。
