电阻器的主要参数
电阻器的主要参数1、电阻器的标称阻值和允许偏差（精度）：δ=（R-Rr）/Rr*100%式中：R为电阻器的实际电阻值；Rr为电阻器标称电阻值；δ为电阻器的允许偏差。
2、额定功率：额定功率是指电阻器在直流或交流电路中，当在一定大气压力（87KPA---107KPA）和在产品标准中规定的温度下（-55----70），长期连续工作所允许承受的最大功率。
3、电阻器的温度系数：αΤ=（Rt-Ro）/Ro（T-To）*10E-64、电阻器的最大工作电压：电阻器的最大工作电压是指电阻器长期工作不发生过热或电击穿现象的电压。
从电阻器发热状态来考虑，允许加到电阻器两端的最大电压等于它的额定电压V额。
V额²=P额*R额式中：P额为额定功率，R额为标称电阻值。
由于电阻器的的结构、材料、尺寸等因素决定了它的抗电强度，从这个方面来看，允许加到电阻器两端的最大电压等于它的最大工作电压，若是超过最大工作电压，电阻器将会产生极间击穿，使电阻变值或损坏而不能使用。
对于高阻值非线绕电阻器，更要特别注意。
最大工作电压可根据下式计算：Vmax²=P额*R临界设计参考：选择电阻合适的额定功率和最大工作电压电阻器的损坏主要是工作在两类不利状态：A、超过额定功率，使电阻变得很热，甚至烧断。
B、超过最大工作电压，电阻器将会产生极间击穿，使电阻变值或损坏而不能使用。
因此设计时必须注意以下几点。
1、当你用欧姆定律计算出所需额定功率的数值时，实际电阻的额定功率必需是该计算值的2倍以上。
2、如果有交流信号存在，必须把AC和DC功耗加在一起。
3、当我们计算带有并联电容的电阻功率时，通常只计算DC功耗，而忘记加在它们两端的AC 纹波电流，工程上，我们可以不去计算纹波电流，而近似于将正常状态下的功率乘以2。
4、电阻器的实际工作电压必须小于额定电压和最大工作电压，否则将引起过热或击穿损坏。
1/4w金属膜电阻，由于皮膜不均匀、不连续分布，当工作电压大于42伏，在高温的条件下容易发生电化学反映，导致阻值变大或皮膜消失。
电阻电容单位换算法
电容的单位换算1F=10^6uF=10^9nF=10^12pF电容的基本单位用法拉(F)表示1F=10^3mF=10^6uF=10^12pF1F＝1000000μF＝1000000000000pF105=1μF=1000nF=1000000pF104=0.1μF103=0.01μF=10000PF102=0.001μF=1000PF224=0.22uFF法拉mF毫法uF微法pF皮法1F=1000mF1F＝1000000uF1uF＝1000nF1uF＝1000000pF[国产电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20%。
并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ)式中：P－电源向负载供电的有功功率，单位是瓦；U －系统电压，单位是伏；F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角；C－补偿电容，单位是法。
进口电容的标识,基本单位,单位换算关系<1>单位：基本单位为P，辅助单位有G，M，N。
换算关系为：<1G=1000μF><1M=1μF=1000PF><2>标注法：通常不是小数点，而是用单位整数，将小数部分隔开。
例如：6G8=6.8G=6800μF；2P2=2.2μF；M33=0.33μF；68n=0。
068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
数码后缀J（5%）、K （10%）、M（20%）代表误差等级。
如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
电感的基本单位为:亨(H)换算单位有:1H=1000mH,1H=1000000uH频率的具体换算关系1MHz=1000000Hz,1MHz就是10的6次方Hz。
全部元件的参数
全部元件的参数
全部元件的参数如下：
1. 电阻：电阻的参数通常包括电阻值、功率、温度系数等。
常见的电
阻值有几欧姆到几兆欧姆不等，功率一般为1/8瓦到几瓦，温度系数
表示电阻随温度变化的程度。
2. 电容：电容的参数包括电容值、额定电压、介质材料等。
电容值一
般以法拉（F）为单位，额定电压表示电容器能承受的最大电压。
3. 电感：电感的参数通常包括电感值、额定电流、漏感比等。
电感值
一般以亨利（H）为单位，额定电流表示电感器能承受的最大电流。
4. 二极管：二极管的参数包括最大反向电压、最大正向电流、导通压
降等。
最大反向电压表示二极管能够承受的最大反向电压。
5. 三极管：三极管的参数包括最大集电电流、最大功耗、最大频率等。
最大集电电流表示三极管能够承受的最大集电电流。
6. MOS管：MOS管的参数包括最大漏极电流、最大功耗、门电压范围等。
最大漏极电流表示MOS管能够承受的最大漏极电流。
7. 集成电路：集成电路的参数包括芯片型号、工作电压、封装方式等。
不同的芯片具有不同的功能和工作要求。
8. 传感器：传感器的参数包括测量范围、精度、输出信号类型等。
不
同的传感器用于测量不同的物理量，需根据具体应用选择合适的参数。
以上列举的是一些常见元件的参数，每种元件都有不同的参数范围和要求，具体参数需根据具体元件的规格表或数据手册获取。
电阻,电容,电感之基本参数
电阻电阻/电阻器的主要参数在电阻器的使用中，必需正确应用电阻器的参数。
电阻器的性能参数包括标称阻值及允许偏差、额定功率、极限工作电压、电阻温度系数、频率特性和噪声电动势等。
对于普通电阻器使用中最常用的参数是标称阻值和允许偏差，额定功率。
⑴标称电阻值和允许偏差每个电阻器都按系列生产,有一个标称阻值。
不同标称系列，电阻器的实际值在该标称系列允许误差范围之内。
例如，Ｅ24系列中一电阻的标称值是1000欧，Ｅ24系列电阻的偏差是5%，这个电阻器的实际值可能在950～1050欧范围之内的某一个值，用仪表测得具体的阻值就是这个电阻的实际值。
表1-4 几种固定电阻器的外形和特点压。
器、仪表等。
电路。
在要求电阻偏差小的电路中，可选用Ｅ48、Ｅ96、Ｅ192精密电阻系列，在电阻器的使用中，根据实际需要选用不同精密度的电阻，一般来说误差小的电阻温度系数也小，阻值稳定性高。
电阻的单位是欧姆，用符号Ω表示。
还常用千欧（KΩ）、兆欧（MΩ）等单位表示。
单位之间的换算关系是：1ＭΩ＝1000ＫΩ＝1000000Ω⑵电阻器的额定功率电阻器在电路中实际上是个将电能转换成热能的元件，消耗电能使自身温度升高。
电阻器的额定功率是指在规定的大气压和特定的温度环境条件下，长期连续工作所能呈受的最大功率值。
电阻器实际消耗的电功率Ｐ等于加在电阻器上的电压与流过电阻器电流的乘积，即Ｐ＝ＵＩ。
电阻器的额定功率从0. 05Ｗ至500Ｗ之间数十种规格。
在电阻的使用中，应使电阻的额定功率大于电阻在电路中实际功率值的1.5～2倍以上。
表1-5 电阻器和电位器的命名方法图1-4 电阻器额定功率的图形符号在现代电子设备中，还常用到如水泥电阻和无引脚的片状电阻等新型电阻器。
水泥电阻体积小，功率较大，在电路中常作降压或分流电阻。
片状电阻有两种类型，厚膜片状电阻和薄膜片状电阻。
目前常用的是厚膜电阻，如国产ＲＬ11系列片状电阻。
片状电阻的特点是体积小，重量轻，高频特性好，无引脚采用贴焊安装。
贴片电阻电容功率与尺寸对应表

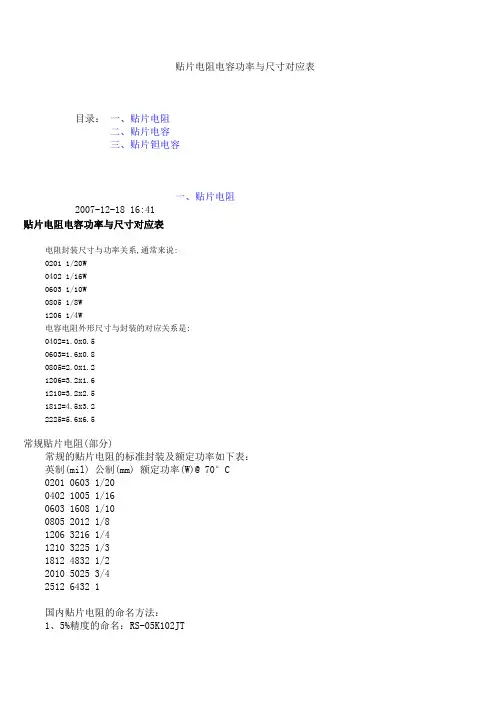

贴片电阻电容功率与尺寸对应表目录：一、贴片电阻二、贴片电容三、贴片钽电容一、贴片电阻2007-12-18 16:41贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、181示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000 1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W)4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W)7: 2(1W)1206 20欧1/4 *4 5欧1w二、贴片电容贴片电容的种类和特点单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
电子电路中电阻电容器件降额规范
电子电路中电阻电容等器件降额规范电阻器降额规范稳态功率与瞬态功率稳态功率功率降额是在相应的工作温度下的降额，即是在元件符合曲线所规定环境温度下的功率的进一步降额，采用P=V²/R公式进行计算。
为了保证电阻器的正常工作，各种型号的电阻厂家都通过试验确定了相应的降功率曲线，因此在使用过程中，必须严格按照降功率曲线使用电阻器。
当环境温度定于额定温度时（T<Ts）可以施加60%额定功率，不需要考虑温度降额。
当环境温度高于额定温度的时候，需要考虑温度降额，应该进一步降额功耗使用，P=PR(0.6+(Ts-T)/(Tmax-Ts))PR是额定功耗；T是环境温度；Tmax是零功耗时最高环境温度。
瞬态功耗不同厂家，电阻脉冲功耗和稳态功率的转换曲线不同，具体应用时，要查询转换缺陷，将瞬态功率转换为稳态功率，然后在此基础上降额。
厂家额定环境温度为70℃，低于这个温度的时候，直接按照60%进行降额。
当超过这个温度的时候，额定曲线是一个斜线。
降额曲线也按照，最大温度的降额为121℃，然后绘制一条红色的斜线，按照斜线进行降额。
瞬态降额只要时间足够短，电阻可以承受比额定功率大得多的瞬态功率。
要参考厂家资料中的最高过负荷电压参数，再在此基础上降额。
瞬态功耗，又要按照单脉冲和多脉冲，分别进行讨论和分析。
单脉冲：多脉冲：1、合成型电阻器1.1 概述合成型电阻器件体积小，过负荷能力强，但它们的阻值稳定性差，热和电流噪声大，电压与温度系数较大。
合成型电阻器的主要降额参数是环境温度、功率和电压。
1.2 应用指南a) 合成型电阻为负温度和负电压系数，易于烧坏。
因此限制其电压是必须的。
b) 在潮湿环境下使用的合成型电阻器，不宜过度降额。
否则潮气不能挥发将可能使电阻器变质失效。
c) 热点温度过高可能导致合成型电阻器内部的电阻材料永久性损伤。
d) 为保证电路长期工作的可靠性，电路设计应允许合成型电阻器有±15%的阻值容差。
电子电路中电阻电容器件降额规范
电子电路中电阻电容等器件降额规范电阻器降额规范稳态功率与瞬态功率稳态功率功率降额是在相应的工作温度下的降额，即是在元件符合曲线所规定环境温度下的功率的进一步降额，采用P=V²/R公式进行计算。
为了保证电阻器的正常工作，各种型号的电阻厂家都通过试验确定了相应的降功率曲线，因此在使用过程中，必须严格按照降功率曲线使用电阻器。
当环境温度定于额定温度时（T<Ts）可以施加60%额定功率，不需要考虑温度降额。
当环境温度高于额定温度的时候，需要考虑温度降额，应该进一步降额功耗使用，P=PR(0.6+(Ts-T)/(Tmax-Ts))PR是额定功耗；T是环境温度；Tmax是零功耗时最高环境温度。
瞬态功耗不同厂家，电阻脉冲功耗和稳态功率的转换曲线不同，具体应用时，要查询转换缺陷，将瞬态功率转换为稳态功率，然后在此基础上降额。
厂家额定环境温度为70℃，低于这个温度的时候，直接按照60%进行降额。
当超过这个温度的时候，额定曲线是一个斜线。
降额曲线也按照，最大温度的降额为121℃，然后绘制一条红色的斜线，按照斜线进行降额。
瞬态降额只要时间足够短，电阻可以承受比额定功率大得多的瞬态功率。
要参考厂家资料中的最高过负荷电压参数，再在此基础上降额。
瞬态功耗，又要按照单脉冲和多脉冲，分别进行讨论和分析。
单脉冲：多脉冲：1、合成型电阻器1.1 概述合成型电阻器件体积小，过负荷能力强，但它们的阻值稳定性差，热和电流噪声大，电压与温度系数较大。
合成型电阻器的主要降额参数是环境温度、功率和电压。
1.2 应用指南a) 合成型电阻为负温度和负电压系数，易于烧坏。
因此限制其电压是必须的。
b) 在潮湿环境下使用的合成型电阻器，不宜过度降额。
否则潮气不能挥发将可能使电阻器变质失效。
c) 热点温度过高可能导致合成型电阻器内部的电阻材料永久性损伤。
d) 为保证电路长期工作的可靠性，电路设计应允许合成型电阻器有±15%的阻值容差。
电阻电容的选型规则
电阻电容的选型规则电阻电容的选型很重要，这关乎着每个电⼦产品的使⽤质量、使⽤寿命等。
选型不恰当，产品发⽣失效还是⼩事，严重可能会爆炸，危机⼈⾝安全也是有可能的。
电阻选型规则1、电阻阻值优先选⽤10系列，12系列，15系列，20系列，30系列，39系列，51系列,68系列，82系列。
2、贴⽚电阻优选0603和0805的封装，0402以下的封装禁选。
3、插脚电阻优选0.25W，0.5W，1W，2W，3W，5W，7W，10W，15W。
4、对于电阻的温漂，J档温漂不能超过500ppm/，F档温漂不能超过100ppm/，B档温漂不能超过10ppm/。
5、⾦属膜电阻1W及1W以上禁选，⾦属膜电阻750k以上禁选。
6、7W以上功率电阻轴线型禁选。
7、慎选电位器，如果⽆法避免，选⽤多圈的，品牌⽤BOURNS。
电⼦电位器按照芯⽚选型规范操作。
8、电阻品牌优选YAGEO、MK、贝迪思。
电容选型规则铝电解电容选型规则1、普通应⽤中选择标准型、寿命1000HR~3000HR（为价格考虑，慎选长寿命型），选择铝电解电容寿命尽量选择2000Hr。
2、对于铝电解电容的耐压，3.3V系统取10V、5V系统取10V、12V系统取25V、24V系统取50V；48V以上系统选100V。
3、铝电解电容必须选⽤⼯作温度为105度的。
4、对于铝电解电容的容值，优选10、22、47系列；25V以下禁选224、105、475之类容值型号（⽤⽚状多层陶瓷电容或钽电解电容替代）。
5、对于⾼压型铝电解电容保留400V。
禁选⽆极性铝电解电容。
6、普通铝电解电容选⽤品牌"SAMWHA"（三和），⾼端铝电解电容选⽤NCC（⿊⾦刚）或其他⽇本名牌铝电解电容。
7、禁⽌选⽤贴⽚的铝电解电容。
钽电解电容选型规则1、钽电解电容禁⽌选⽤耐压超过35V以上的。
2、插脚式钽电解电容禁选。
3、对于钽电解电容的耐压，3.3V系统取10V、5V系统取16V、12V系统取35V，10V、16V、35V为优选，4V、6.3V、50V为禁⽤（⽤铝电解电容替代）。
电容和电阻的规格型号识别
贴片电阻的规格型号识别
• 片式电阻规格型号中主要包含阻值、精度、 外形尺寸以及标称功率等信息。 • 本文主要介绍国内RS系列、日本北陆CR系 列、日本松下ERJ系列、日本罗姆MCR系 列、广东风华RC系列贴片电阻的规格型号。
国内RS系列贴 片电阻
S －表示功率 0402--1/16W 0603--1/10W 0805--1/8W 1206--1/4W 1210--1/3W 1812--1/2W 2010--3/4W 2512--1W 02--0402 03--0603 05--0805 06--1206 1210--1210 1812-1812
耐压值代码 6.3－6.3VDC 10－10VDC 16－16VDC 25－25VDC
P2H－P(N150) R2H－R(N220) S2H－S(N330) T2H－T(N470) U2J－U(N750) SL －SL/GP
43-2－4.5X3.2(1812)
50－50VDC 100－100VDC
荷兰飞利浦公司采用在规格型号中直接标 注片式电容器的外形尺寸、标称容值、耐 压值、温度特性、精度等级等参数的方式。 如： NP0/0805-100pF-±5%-50VDC
标称容值，采用三 位数值表示法，单 位为pf。如：0R5 为0.5pf，102为1nf。
K－容量偏差
产品类型
CC41－1类多层片式电容 CT41－2类多层片式电容
B－±0.1pf（<=10pf） C－±0.25pf （<=10pf） D－ ±0.5pf（<=10pf） F－ ±1%pf（ > 10pf） G－ ±2%pf（ > 10pf） J－ ±5% （>10pf） K－ ±10% （>10pf） M － ±20% （>10pf） T－包装方式代码 Z － ＋80%/－20% （>10pf）
常用标准电阻及功率.
常规的贴片电阻的标准封装及额定功率常规的贴片电阻的标准封装及额定功率常规的贴片电阻的标准封装及额定功率如下表:英制(mil 公制(mm 额定功率(W@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法:1、5%精度的命名:RS-05K102JT2、1%精度的命名:RS-05K1002FTR -表示电阻S -表示功率 0402是 1/16W、 0603是 1/10W、 0805是 1/8W、 1206是 1/4W、1210是 1/3W、1812是 1/2W、2010是 3/4W、2512是 1W。
05 -表示尺寸(英寸:02表示 0402、 03表示 0603、 05表示 0805、 06表示1206、 1210表示 1210、1812表示 1812、10表示 1210、12表示 2512。
K -表示温度系数为 100PPM,102-5%精度阻值表示法:前两位表示有效数字, 第三位表示有多少个零, 基本单位是Ω,102=10000Ω=1KΩ。
1002是 1%阻值表示法:前三位表示有效数字,第四位表示有多少个零,基本单位是Ω,1002=100000Ω=10KΩ。
J -表示精度为 5%、F-表示精度为 1%。
T -表示编带包装0805的焊盘大小虽然固定,但是厚度和陶瓷的材质会有差别,普通的允许耗散功率是 1/10W-1/8W,功率型(绿色可以做到 1/4W。
如果你想让贴片电阻有较大的功耗, 建议你把焊盘做在面积比较大的覆铜上, 这样, 普通 0805封装的电阻 1/4W也不会有问题, 只是热稳定性稍微差一点点。
1206的在 1/8W-1/2W之间电容电阻外形尺寸与封装的对应关系是:0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm2225=5.6mmx6.5mm封装额定功率@ 70°C英制公制(mil (mm 常规功率系列提升功率系列最大工作电压(V第 1页02010603 1/20W /2504021005 1/16W /5006031608 1/16W 1/10W 5008052012 1/10W 1/8W 15012063216 1/8W 1/4W 20012103225 1/4W 1/3W 20018124832 1/2W /20020105025 1/2W 3/4W20025126432 1W /200标准阻值表 1E-96 0603F(+1% Standard Resistance Table阻值代码阻值代码阻值代码阻值代码阻值代码10.0 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D 10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D 10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D10.7 04X 107 04A 1.07K 04B 10.7K 04C 107K 04D11.0 05X 110 05A 1.10K 05B 11.0K 05C 110K 05D 11.3 06X 113 06A 1.13K 06B 11.3K 06C 113K 06D 11.5 07X 115 07A 1.15K 07B 11.5K 07C 115K 07D 11.8 08X 118 08A 1.18K 08B 11.8K 08C 118K 08D12.1 09X 121 09A 1.21K 09B 12.1K 09C 121K 09D 12.4 10X 124 10A 1.24K 10B 12.4K 10C 124K 10D12.7 11X 127 11A 1.27K 11B 12.7K 11C 127K 11D13.0 12X 130 12A 1.30K 12B 13.0K 12C 130K 12D 13.3 13X 133 13A 1.33K 13B 13.3K 13C 133K 13D 第 2页13.7 14X 137 14A 1.37K 14B 13.7K 14C 137K 14D14.0 15X 140 15A 1.40K 15B 14.0K 15C 140K 15D 14.3 16X 143 16A 1.43K 16B 14.3K 16C 143K 16D14.7 17X 147 17A 1.47K 17B 14.7K 17C 147K 17D15.0 18X 150 18A 1.50K 18B 15.0K 18C 150K 18D 15.4 19X 154 19A 1.54K 19B 15.4K 19C 154K 19D15.8 20X 158 20A 1.58K 20B 15.8K 20C 158K 20D16.2 21X 162 21A 1.62K 21B 16.2K 21C 162K 21D 16.5 22X 165 22A 1.65K 22B 16.5K 22C 165K 22D16.9 23X 169 23A 1.69K 23B 16.9K 23C 169K 23D17.4 24X 174 24A 1.74K 24B 17.4K 24C 174K 24D17.8 25X 178 25A 1.78K 25B 17.8K 25C 178K 25D18.2 26X 182 26A 1.82K 26B 18.2K 26C 182K 26D18.7 27X 187 27A 1.87K 27B 18.7K 27C 187K 27D19.1 28X 191 28A 1.91K 28B 19.1K 28C 191K 28D19.6 29X 196 29A 1.96K 29B 19.6K 29C 196K 29D20.0 30X 200 30A 2.00K 30B 20.0K 30C 200K 30D20.5 31X 205 31A 2.05K 31B 20.5K 31C 205K 31D21.0 32X 210 32A 2.10K 32B 21.0K 32C 210K 32D21.5 33X 215 33A 2.15K 33B 21.5K 33C 215K 33D22.1 34X 221 34A 2.21K 34B 22.1K 34C 221K 34D22.6 35X 226 35A 2.26K 35B 22.6K 35C 226K 35D23.2 36X 232 36A 2.32K 36B 23.2K 36C 232K 36D23.7 37X 237 37A 2.37K 37B 23.7K 37C 237K 37D24.3 38X 243 38A 2.43K 38B 24.3K 38C 243K 38D24.9 39X 249 39A 2.49K 39B 24.9K 39C 249K 39D25.5 40X 255 40A 2.55K 40B 25.5K 40C 255K 40D26.1 41X 261 41A 2.61K 41B 26.1K 41C 261K 41D26.7 42X 267 42A 2.67K 42B 26.7K 42C 267K 42D27.4 43X 274 43A 2.74K 43B 27.4K 43C 274K 43D28.0 44X 280 44A 2.80K 44B 28.0K 44C 280K 44D 28.7 45X 287 45A 2.87K 45B 28.7K 45C 287K 45D29.4 46X 294 46A 2.94K 46B 29.4K 46C 294K 46D30.1 47X 301 47A 3.01K 47B 30.1K 47C 301K 47D 30.9 48X 309 48A 3.09K 48B 30.9K 48C 309K 48D 1, 电阻常用封装 :0402 0603 0805 1206 1210 2010 2512 第 3页2,电阻常用阻值 :精度为 5%的电阻的电阻,, 以欧姆为单位的标称值 :1.0 5.6 33 160 820 3.9K 20K100K 510K 2.7M1.1 6.2 36 180 910 4.3K 22K110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M1.3 7.5 43 220 1.1K 5.1K 27K130K 680K 3.6M1.5 8.2 47 240 1.2K 5.6K 30K150K 750K 3.9M1.6 9.1 51 270 1.3K 6.2K 33K160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K220K 1.1M 5.6M2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M 2.7 15 82 430 2.2K 10K 51K270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M 3.3 18 100 510 2.7K 12K 62K330K 1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M 3.9 22 120 620 3.2K 15K 75K390K 2M 10M4.3 24 130 680 3.3K 16K 82K430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K470K 2.4M 22M5.1 30精度为 1%的电阻的电阻,, 以欧姆为单位的标称值 :10 33 100 332 1K 3.32K 10.5K 34K 107K 357K 10.2 33.2 102 340 1.02K 3.4K 10.7K第 4页34.8K 110K 360K10.5 34 105 348 1.05K 3.48K 11K35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11.3K36K 115K 374K11 35.7 110 357 1.1K 3.6K 11.5K 36.5K 118K 383K 11.3 36 113 360 1.13K 3.65K 11.8K37.4K 120K 390K11.5 36.5 115 365 1.15K 3.74K 12K38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12.1K39K 124K 402K12 38.3 120 383 1.2K 3.9K 12.4K 39.2K 127K 412K 12.1 39 121 390 1.21K 3.92K 12.7K40.2K 130K 422K12.4 39.2 124 392 1.24K 4.02K 13K41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13.3K42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13.7K 43K 140K 442K 13.3 42.2 133 422 1.33K 4.32K 14K43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14.3K44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14.7K 45.3K 150K 470K 14.3 44.2 143 442 1.43K 4.64K 15K46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15.4K47K 158K 487K15 46.4 150 464 1.5K 4.75K 15.8K 47.5K 160K 499K15.4 47 154 470 1.54K 4.87K 16K48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16.2K49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.62K 5.11K 16.9K51.1K 174K 549K16.5 51 165 510 1.65K 5.23K 17.4K第 5页52.3K 16.9 53.6K 17.4 54.9K 17.8 56K 18 56.2K 18.2 57.6K 18.7 59K 19.1 60.4K 19.6 61.9K 20 62K 20.5 63.4K 21 64.9K 21.5 66.5K 22 68K 22.1 68.1K 22.6 69.8K 23.2 71.5K 23.7 73.2K 24 75K 24.3 76.8K 24.7 78.7K 24.9 80.6K 25.5 75.5 73.2 69.8 68.1 66.5 63.4 61.9 59 57.6 56.2 56 53.6 51.1 178K 169 560K 511 1.69K 5.36K 17.8K 180K 52.3 182K 562K 174 576K 178 536 590K 180 604K 182 560 1.82K 5.76K 19.1K 549 1.8K 5.62K 18.7K 1.78K 5.6K 18.2K 523 1.74K 5.49K 18K 187K 54.9 191K 196K 187 200K 191 205K 619K 562 620K 565 634K 196 578 1.96K 6.19K 20.5K 1.91K 6.04K20K 1.87K 5.9K 19.6K 210K 60.4 649K 200 215K 205 680K 210 221K 215 698K 220 232K 221 732K 226 665 2.26K 6.98K 23.7K 715K 649 2.21K 6.81K 23.2K 634 2.2K 6.8K 22.6K 681K 620 2.15K 6.65K 22.1K 619 2.1K 6.49K 22K 590 665K 604 2.05K 6.34K 21.5K 2K 6.2K 21K 220K 62 226K 64.9 237K 68 240K 750K 232 680 768K 237 787K 240 255K 243 820K 249 732 2.49K 7.87K 26.1K 806K 715 2.43K 7.68K 25.5K 698 2.4K 7.5K 24.9K 681 2.37 7.32K 24.3K 2.32K 7.15K 24K 243K 249K 71.5 261K 75 267K 825K 255 845K 261 768 2.61K 8.2K 27K 750 2.55K 8.06K 26.7K 270K 76.8 第6页82K 26.1 82.5K 26.7 84.5K 27 86.6K 27.4 88.7K 28 90.9K 28.7 91K 29.4 93.1K 30 95.3K 30.1 97.6K 30.9 100K 31.6 102K 32.4 105K 97.6 95.3 93.1 91 86.6 82.5 82 78.7 280K 80.6 274K 267 887K 270 287K 866K 787 2.67K 8.25K 27.4K 806 909K 274 820 2.7K 8.45K 28K 2.74K 8.66K 28.7K 294K 280 300K 84.5 301K 294 910K 825 931K 287 953K 866 976K 300 887 1.0M 301 1.5M 309 910 3.09K 9.53K 32.4K 909 3.01K 9.31K 31.6K 3.0K 9.1K 30.9K 2.94K 9.09K 30.1K 845 2.87K 8.87K 30K 2.8K 8.8K 29.4K 309K 88.7 316K 90.9 324K 330K 316 332K 324 340K 330 2.2M 931 3.16K9.76K 33K 953 3.24K 10K 33.2K 976 3.3K 10.2K 33.6K 348K 第7页。
贴片电阻能够承受的电压
一般情况下，贴片电阻的额定电压为50V~200V，不同型号和尺寸的贴片电阻额定电压不同。
一、贴片电阻分类
贴片电阻是一种电子元器件，常用于电路中。
根据封装形式的不同，通常将贴片电阻分为以下几类：
1. 0201/0402/0603/0805/1206 等，这些数字代表了贴片电阻的尺寸大小。
其中，0201尺寸最小，1206尺寸最大。
2. 高功率贴片电阻，一般用于高功率消耗电路。
3. 金属氧化物贴片电阻，具有较高的精度和稳定性。
二、贴片电阻的额定电压
贴片电阻的额定电压是指贴片电阻可以承受的最高电压值。
一般情况下，贴片电阻的额定电压为50V~200V，不同型号和尺寸的贴片电阻额定电压不同。
需要注意的是，贴片电阻在使用过程中，应尽可能控制电路中的电压，以免超过贴片电阻的额定电压，导致贴片电阻损坏或电路故障。
同时，在使用贴片电阻时，还需要注意以下几点：
1. 选择与电路要求匹配的型号和尺寸的贴片电阻。
2. 避免强电磁场或静电场的干扰，以免影响贴片电阻的性能和稳定性。
3. 在焊接贴片电阻时，应注意避免过度焊接或过度加热，以免损坏贴片电阻。
4. 经常检查贴片电阻的使用情况，及时更换故障电阻。
总的来说，贴片电阻是一种普遍应用于电路中的电子元器件，选择、使用和维护方面需要注意各种因素，以保证电路运行的稳定性和可靠性。
电阻——精选推荐
电阻1.电阻的阻值有哪些？答：1）电阻阻值含有标定值和实际值，实际上是存在⼀定误差的，有+/-5%误差，+/-1%误差，+/-5%误差的电阻可以⽤来限流，⽽+/-1%误差的电阻可以⽤来精密的电压采样和电流采样。
2）103：10 x 10^3欧姆3）802R:8.2欧姆4) R75:0.75欧姆5) 4701:4.7k2.电阻封装及功率的种类有哪些？答：1)功率：P=I^2*R，P=UI2)额定功率：例如电源输出12V，3A，额定功率为36W，额定就是连续24h输出,输出电阻就选择4R。
3)最⼤功率就是瞬态功率，短时间输出。
4)电阻的功率有标定值，额定值，瞬态值。
5)标定值由封装决定6)额定值由电路中平均电流决定的7)瞬态值有电路中最⼤电流决定的8)电阻的功率选择⼀定要放余量，如果额定功率为3W，那么标定值可以选择5W。
放余量多少？由温升决定，温升则由电阻9)测试电阻表⾯温度，⼀般不要⾼于70度。
10)电阻的封装越⼤，功率越⼤。
11)2512封装常⽤来做检流，阻值很低，⼀般在毫欧级别。
12)电流采集⼀般有两种⽅法：直接法和间接法，间接法使⽤互感器（没有破坏系统，没有改变原有系统阻抗），采样精度不⾼。
直接法采样电阻，串联在原有系统中，破坏了原有系统，因此阻值要低。
3.封装额定功率和⼯作电压英制额定功率(W)最⼤⼯作电压（V）02011/20W2504021/16W5006031/10W5008051/8W15012061/4W20012101/3W20018121/2W20020103/4W20025121W2004.电阻的耐压1)电阻在电路中的节点电压需要确定，⼀般需要选取电阻耐压标称值的1.5~2倍2)当电阻标称值不够时，可以通过多个电阻串联的⽅式来完成。
3)在电路设计中需要计算节点的电压，电流，功率。
5.⼀般⽽⾔，电阻功耗要控制在1ma以下6.常⽤电阻清单7.电阻的种类8.电阻的温度特性温漂：电阻的实际阻值会受环境温度的影响，-55度- 75度温升：电阻本⾝也属于做功元器件，所以⾃⾝也会产⽣热量。
