水玻璃浓度与比重对照表

水玻璃模数与比重

水玻璃俗称泡花碱，主要成分为硅酸钠（Na2sio3或Na2O.nsio2），一般呈浅色透明或半透明的年稠状液体，可用水以任何比例稀释。

水玻璃模数是指其组成中二氧化硅和氧化钠的克分子数比值，亦称硅氧模数，用符号M表示。

氧化钠的测定：方法要点：硅酸钠水解后生成氢氧化钠，用孔雀绿甲基红指示剂，用0.5NHCL标准溶液滴定试剂和溶液：盐酸标准溶液0.5N;孔雀绿指示剂0.2%；甲基红指示剂0.2%乙醇溶液分析步骤：称取试样1g，置于500ml锥形瓶中，加入不含CO2并冷却后的蒸馏水50ml摇匀；滴加孔雀绿指示剂1-2滴甲基红指示剂6-8滴至溶液呈现绿色；以0.5N盐酸标准溶液滴定直至溶液由绿色变为红色为止（保留此溶液待测定二氧化硅用）；计算及允许误差：Na2O%=NV*0.031/G*100式中：N—盐酸溶液的当量浓度V—滴定时消耗盐酸标准溶液的毫升数0.031—方法要点：硅酸钠水解后生成的硅酸，在滴定氢氧化钠后，由于大量的氧化钠存在而进一步生成氢氧化钠，用盐酸标准溶液滴定试剂和溶液：盐酸标准溶液0.5N;氢氧化钠标准溶液0.5N;孔雀绿指示剂0.2%；甲基红指示剂0.5%乙醇溶液；氯化钠：白色粉末分析步骤：在已滴定氧化钠后的溶液中加氟化钠5g，小心摇匀，此时溶液变为黄绿色；立即用0.5N的盐酸标准溶液滴定至溶液呈红色，并过量2-3ml，记录盐酸用量；再用0.5N氢氧化钠标准溶液滴定至溶液呈黄绿色为止计算及允许误差：Sio2%=(N1V1-N2V2)*0.01502/G*100式中：N1—盐酸标准溶液的当量浓度V1—消耗盐酸标准溶液的毫升数N2—氢氧化钠标准溶液的当量浓度V2—消耗氢氧化钠标准溶液的毫升数0.01502—二氧化硅的毫克当量。

水玻璃浓度密度对照表

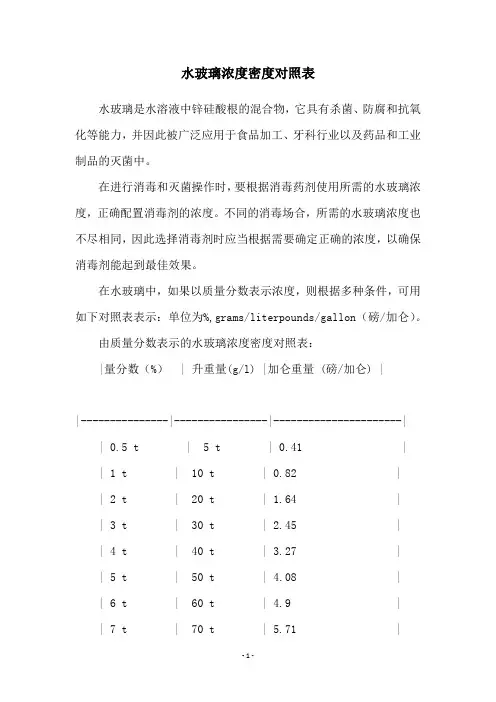

水玻璃浓度密度对照表水玻璃是水溶液中锌硅酸根的混合物，它具有杀菌、防腐和抗氧化等能力，并因此被广泛应用于食品加工、牙科行业以及药品和工业制品的灭菌中。

在进行消毒和灭菌操作时，要根据消毒药剂使用所需的水玻璃浓度，正确配置消毒剂的浓度。

不同的消毒场合，所需的水玻璃浓度也不尽相同，因此选择消毒剂时应当根据需要确定正确的浓度，以确保消毒剂能起到最佳效果。

在水玻璃中，如果以质量分数表示浓度，则根据多种条件，可用如下对照表表示：单位为%,grams/literpounds/gallon（磅/加仑）。

由质量分数表示的水玻璃浓度密度对照表：|量分数（%） | 升重量(g/l) |加仑重量 (磅/加仑) ||---------------|----------------|----------------------|| 0.5 t | 5 t | 0.41 || 1 t | 10 t | 0.82 || 2 t | 20 t | 1.64 || 3 t | 30 t | 2.45 || 4 t | 40 t | 3.27 || 5 t | 50 t | 4.08 || 6 t | 60 t | 4.9 || 7 t | 70 t | 5.71 || 8 t | 80 t | 6.53 || 9 t | 90 t | 7.34 || 10 t | 100 t | 8.16 | 通过以上对照表，我们可以清楚地了解到，不同质量分数的水玻璃的每升重量和每加仑重量的具体情况。

不论在什么场合，要想使消毒剂发挥最佳功效，都要提前清楚了解水玻璃浓度密度对照表的信息，根据不同的消毒场合，按照正确的浓度使用消毒剂，以保证消毒效果。

在消毒方面，水玻璃可以用来消毒饮用水，也可以用来消毒水生物，但它们各有特点。

在消毒饮用水时，可以使用低浓度水玻璃，例如低于2%的水玻璃，以减少水中杂质的影响，确保水质清洁。

但是，在消毒水生物时，因其脆弱的外壳，应使用至少2%的水玻璃，以确保充分的消毒能力。

水玻璃混凝土

水玻璃混凝土水玻璃混凝土具有良好的物理性能和较高的抗压强度、抗拉强度。

同时与钢材、玻璃、陶瓷、玻璃钢等材料都有较好的粘接力。

水玻璃混凝土还具有较好的耐腐蚀性能，能耐大多数无机酸、有机酸和侵蚀性气体的腐蚀，特别是同时具有耐强氧化性酸的性能，其耐热性能也很好，按其拌合材料而定能耐一般在300～1000℃的高温，这是一般有机耐腐蚀材料所不能比拟的。

加之水玻璃混凝土价格低廉，所以在耐腐蚀工程上广为应用。

然而，水玻璃混凝土在固化过程中能产生较大的收缩，这种收缩常会引起结构裂缝，甚至断裂。

本文旨在讨论和研究水玻璃混凝土收缩裂缝产生的影响因素，并寻求好的施工措施来控制和减少水玻璃混凝土的收缩。

水玻璃混凝土收缩裂缝产生的影响因素主要有以下几方面：一、水玻璃的比重水玻璃比重在1.35～1.5之间，其线收缩率与比重成正比。

即比重越大，线收率越大。

二、水玻璃混凝土内的耐酸粉料的品种不同的耐酸粉料，收缩率也不同，采取低收缩率的耐酸粉料，可以大大减少混凝土的收缩率。

如辉绿岩粉就好于石英粉。

三、水玻璃混凝土骨料级配采用合理的骨料级配方式，可以减少混凝土结构内的大量孔隙，从而限制了混凝土的收缩。

四、水玻璃的掺量水玻璃的掺量过大对水玻璃有两个坏处：其一，水玻璃掺量越多，混凝土内的胶体越多，所产生的收缩越大；其二，水玻璃中大部分是水，故大量地掺入水玻璃会产生不参加化学反应的游离水，使混凝土本身强度降低，抗渗性能差，收缩增大。

五、水玻璃混凝土的养护无控制的、过快的化学反应，使混凝土的固化时间缩短，而使水玻璃混凝土的内部产生不均匀的拉应力。

从上影响因素的定性分析看，如果采取相应有效的措施，对诸因素予以调整和控制，有可能达到或限制水玻璃混凝土在固化中产生的收缩。

通过对水玻璃混凝土收缩裂缝产生的影响因素的分析，采取了如下相应的施工措施：1、由于水玻璃混凝土的线收缩率与水玻璃比重成正比，因此选用比重在允许范围内且相对较小的水玻璃。

施工中选用的水玻璃的比重为1.40。

水泥-水玻璃双液浆

水泥-水玻璃双液浆我国生产的水玻璃模数一般在2.4～3.3之间。

水玻璃在水溶液中的含量（或称浓度）常用密度或者波美度表示。

土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3，相当于波美度38.4～48.3 。

密度越大，水玻璃含量越高，粘度越大。

水玻璃模数n，n=1.常温水能溶解，n在1-3之间，需热水能溶解，n大于3，需要4个大气压以上的蒸汽才溶解英文名称：相关标签：∙水玻璃双液浆∙水泥、水玻璃双液浆是以水泥和水玻璃作为灌浆材料的主剂，按要求的比例同时注入双液混合器内使其充分混合形成双液浆。

这种双液浆具有价格便宜、无毒、凝结时间短、速度快、结石强度高等特点，不仅具有水泥浆液的优点，而且还有化学浆液的一些特性，凝结时间可以从几秒钟到几十分钟任意调节，灌后结石率可达100％，可灌性比纯水泥浆明显提高。

在锦屏水电工程辅助洞(东端)涌水封堵灌浆施工过程中。

采用水泥、水玻璃双液浆对涌水进行封堵，实践证明，封堵处理效果显著。

对施工过程作了详细介绍，可供同类工程参考水泥-水玻璃浆液是以水泥和水玻璃为主剂，两者按一定的比例，采用双液方式注入，必要时加入速凝剂和缓凝剂所形成的注浆材料。

这种浆液克服了单液水泥浆的凝结时间长且难以控制、动水条件下结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的范围。

适用于隧道大涌水、突泥封堵及岩溶流塑粒土的劈裂固结，在地下水流速较大的地层中采用这种混合型浆液可达到快速堵漏的目的。

也可用于防渗和加固注浆，它是隧道施工中的主要注浆压密注浆工程-双液浆（水泥-水玻璃CS）更新时间：2013-4-7 17:25:331、水泥－水玻璃（CS）类浆液以水泥和水玻璃为主剂，两者按一定的比例以双液方式注入，必要时加入附加剂所组成的注浆材料。

克服了单液水泥浆的凝结时间长且不能控制、结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的适用范围。

可用于防渗和加固注浆，在地下水流速较大的地层中采用这种混合型的浆液可达到快速堵漏的目的。

水玻璃模数的测量

用滴定法测定水玻璃模数：
①按比重取m 克（表1）的水玻璃于250ml锥形瓶中，加入8~10滴甲基红指示剂，用0.5mol/l的盐酸标准溶液滴定至由黄变红，用掉的盐酸体积记为V1，则可得水玻璃中Na2O%，溶液保留，记作溶液A.
Na2O%=（
V1
1000）×C盐酸×30.99
m
×100%表1
②称取3±0.1g B，立即用
0.5mol/l的盐酸标准溶液（准确浓度记为C1）滴定至溶液B变红，再过量1~2ml，记录盐酸消耗的体积V1，再用0.5mol/l的氢氧化钠标准溶液（准备浓度记为C2）滴定溶液至变黄色，30秒内不变色，则记录氢氧化钠消耗的体积V2，则可得SiO2%.
③同时做空白实验（即取同体积的水于锥形瓶中代替溶液A，重复②步骤，消耗的盐酸和氢氧化钠的体积分别记为V1’、V2’）
SiO2%=[(C1V1−C2V2)+(C1V1‘−C2V2’)]×M
m
×100%
式中 M——二氧化硅（1/4 SiO2）摩尔质量的数值，单位为g/mol，M=15.02 ——C1 、C2单位为mol/l
——V1、V2、V1’、V2’单位为ml
模数（M S）的计算：
M S=SiO2%
Na2O%
×1.032。

改性水玻璃注浆材料配合比

改性水玻璃注浆材料配合比
A液：浓度为30%的H2SO4，由93%的浓H2SO4稀释而成，浓H2SO4：水=1：2.1（重量比）。

B液：水玻璃，按水玻璃：水=1：1.5的重量比稀释而成。

稳定剂：柠檬酸，掺量为A液重量的10%。

A液与B液按1：4的体积比配制成注浆液。

配制方法及注意事项：
1、将浓H2SO4稀释至30%的浓度；
2、往稀释后的H2SO4中加入其重量10%的稳定剂并搅溶；
3、按比例稀释水玻璃；
4、往稀H2SO4中加入稀释过的水玻璃，边搅拌边加入；
5、用塑料桶装溶液；
6、严格按配比施工。

说明：浓度为93%的H2SO4比重为1.70g/cm3；
浓度为30%的H2SO4比重为1.22g/cm3；
稀释后水玻璃的比重为1.14 g/cm3。

试验：复核：
中铁五局北京地铁十号线十九标段项目经理部
2004.7.16。

水玻璃

水玻璃编辑：防水堵漏发布时间：2007-8-22一、水玻璃的组成水玻璃分为钠水玻璃和钾水玻璃两类，俗称泡花碱。

钠水玻璃为硅酸钠水溶液，分子式为Na2O.nSiO2和K 2O.nSiOz。

钾水玻璃为硅酸钾水溶液，分子式为K2O.nSiOz。

土木工程中主要使用钠水玻璃。

当工程技术要求较高时也可采用钾水玻璃。

优质纯净的水玻璃为无色透明的粘稠液体，溶于水。

当含有杂质时呈淡黄色或青灰色。

钠水玻璃分子式中的n称为水玻璃的模数，代表Na2O和SiO2的分子数比，是非常重要的参数。

n值越大，水玻璃的粘性和强度越高，但水中的溶解能力下降。

当n大于3.0时，只能溶于热水中，给使用带来麻烦。

n值越小，水玻璃的粘性和强度越低，越易溶于水。

故土木工程中常用模数n为2.6～2.8，既易溶于水又有较高的强度。

我国生产的水玻璃模数一般在2.4～3.3之间。

水玻璃在水溶液中的含量（或称浓度）常用密度或者波美度表示。

土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3，相当于波美度38.4～48.3 。

密度越大，水玻璃含量越高，粘度越大。

水玻璃通常采用石英粉（SiO2）加上纯碱（NaCO3），在1300～1400℃的高温下煅烧生成固体，再在高温或高温高压水中溶解，制得溶液状水玻璃产品。

二、水玻璃的凝结固化水玻璃在空气中的凝结固化与石灰的凝结固化非常相似，主要通过碳化和脱水结晶固结两个过程来实现，反应式如下：随着碳化反应的进行，硅胶（）含量增加，接着自由水分蒸发和硅胶脱水成固体SiO2而凝结硬化，其特点是：1．速度慢。

由于空气中CO2浓度低，故碳化反应及整个凝结固化过程十分缓慢。

2．体积收缩。

3．强度低。

为加速水玻璃的凝结固化速度和提高强度，水玻璃使用时一般要求加入固化剂氟硅酸钠，分子式为。

其反应式如下：氟硅酸钠的掺量一般为12%～15%。

掺量少，凝结固化慢，且强度低；掺量太多，则凝结硬化过快，不便施工操作，而且硬化后的早期强度虽高，但后期强度明显降低。

水玻璃浓度与比重对照表

水玻璃浓度与比重对照表2008-01-14 12:31:11| 分类：默认分类|标签：|字号大中小订阅注浆材料水玻璃浓度的表示40-45Be2011-08-24 11:34波美度（° B e）是表示溶液浓度的一种方法。

把波美比重计浸入所测溶液中，得到的度数叫波美度。

波美度以法国化学家波美（Antoine Baum©命名。

波美是药房学徒出身，曾任巴黎药学院教授。

他创制了液体比重计一一波美比重计。

波美比重计有两种：一种叫重表，用于测量比水重的液体；另一种叫轻表，用于测量比水轻的液体。

当测得波美度后，从相应化学手册的对照表中可以方便地查出溶液的质量百分比浓度。

例如，在15C测得浓硫酸的波美度是66° B e,查表可知硫酸的质量百分在公式中,D1表示比水重的液比浓度是98%。

一般比重计测得的比重可以跟波美度通过下列公式换算。

体的比重（数值上等于它的密度），D2表示比水轻的液体的比重。

波美度数值较大，读数方便，所以在生产上常用波美度表示溶液的浓度（一定浓度的溶液都有一定的密度或比重）波美度是蜂蜜浓度的三种表示方法之一，此外还有含水量和含糖量，它们之间也可以自由换算，只需知其一就可知道其它两项的数值。

国际通用单位是波美度。

按照以前的标准，标准浓度是以气温20摄氏度为准。

一级波美度：42度以上，含水量19%;二级波美度：41度以上，含水量21%三级波美度：40度，含水量23% 四级波美度：39度，含水量25%按照新的国家标准规定：根据蜂蜜理化品质的不同，分为一级品和二级品两个等级。

一级品蜂蜜水分含量W 20%，二级品蜂蜜水分含量要求W 24%此两种等级中均要达到：果糖和葡萄糖含量》60,蔗糖含量W 5% 。

一般来说，蜂蜜喜欢在冬天结晶在气温（13-15度），状态成猪油或细粒状。

蜂蜜90哪会结晶（除槐花、柠檬外），浓度越高，结晶越多越快（除椴树蜜和油菜蜜之外）高浓度蜂蜜会整体结晶，浓缩蜜、调和蜜一般不会，结晶蜂蜜到热天会逐渐熔解。

水玻璃模数的测量

用滴定法测定水玻璃模数：
①按比重取m 克（表1）的水玻璃于250ml锥形瓶中，加入8~10滴甲基红指示剂，用0.5mol/l的盐酸标准溶液滴定至由黄变红，用掉的盐酸体积记为V1，则可得水玻璃中Na2O%，溶液保留，记作溶液A.
Na2O%=（
V1
1000）×C盐酸×30.99
m
×100%表1
②称取3±0.1g B，立即用
0.5mol/l的盐酸标准溶液（准确浓度记为C1）滴定至溶液B变红，再过量1~2ml，记录盐酸消耗的体积V1，再用0.5mol/l的氢氧化钠标准溶液（准备浓度记为C2）滴定溶液至变黄色，30秒内不变色，则记录氢氧化钠消耗的体积V2，则可得SiO2%.
③同时做空白实验（即取同体积的水于锥形瓶中代替溶液A，重复②步骤，消耗的盐酸和氢氧化钠的体积分别记为V1’、V2’）
SiO2%=[(C1V1−C2V2)+(C1V1‘−C2V2’)]×M
m
×100%
式中 M——二氧化硅（1/4 SiO2）摩尔质量的数值，单位为g/mol，M=15.02 ——C1 、C2单位为mol/l
——V1、V2、V1’、V2’单位为ml
模数（M S）的计算：
M S=SiO2%
Na2O%
×1.032。

水玻璃比重计算方法

水玻璃比重计算方法
水玻璃的比重计算方法主要是通过测定其密度，并与标准密度进行比较得出。

具体步骤如下：
1. 取一个干净、干燥的比重瓶，将器皿内部和外部清洗干净，并用纯净水清洗干净。

2. 将比重瓶放置在支架上，用天平称定器壳的重量，记录下净重。

3. 将水玻璃倒入比重瓶中，直至水位稍高于比重瓶的刻度线，注意不要使气泡残留在液体中。

4. 将比重瓶放置在对称位置上，等待液位稳定。

5. 用天平称定器皿及水玻璃的重量，记录下总重。

6. 去掉比重瓶中气泡后记录比重瓶的刻度线所在的液位高度。

7. 根据公式：水玻璃的密度=水玻璃质量（净重-器皿重量）/比重瓶容积×（1-比重瓶分度号所表示的液位高度）/（分度号1000）。

8. 将计算出来的密度与已知的标准水玻璃密度进行比较，即可得出水玻璃的比重。

以上是水玻璃的比重计算方法。

水玻璃技术要求

水玻璃技术要求
水玻璃的技术要求包括以下几个方面：
1.化学成分：水玻璃的化学成分主要是硅酸钠，其含量通常在38%至45%之间。

此外，水玻璃中还含有少量的硅酸、氢氧化钠、硫酸钠等成分。

2.外观：水玻璃应为无色或微黄色的透明液体，不应有显著的杂质或沉淀物。

3.相对密度：水玻璃的相对密度应在1.35至1.45之间。

4.PH值：水玻璃的PH值应为11.5至13.5之间。

5.粘度：水玻璃的粘度应适中，既不能太稀也不能太稠。

6.含砂量：水玻璃中的含砂量不应超过0.2%。

7.固体含量：水玻璃中的固体含量应在60%以上。

8.耐热性：水玻璃应具有较好的耐热性，在100℃下不产生显著的热失重现象。

9.耐水性：水玻璃应具有较好的耐水性，在水中不易溶解或产生显著的水解现象。

10.稳定性：水玻璃应具有较好的稳定性，在贮存和使用过程中不产生显著的化学变化或物理变化。

以上是水玻璃的主要技术要求，但具体要求可能因用途和生产厂家而异。

因此，在使用水玻璃时，需要根据实际需求和用途选择符合技术要求的产品。

水玻璃砂的配比及混制工艺和性能指标表格

水玻璃砂的配比及混制工艺和性能指标铸钢常用水玻璃技术参数注：夏季用下限，冬季用上限冶炼碳钢的合理供电制度铸钢件生产通用操作检验规程（试行稿）配砂操作检验规程造型操作检验规程上箱造型检验规程制芯操作检验规程冶炼作业指导书装配、合箱、浇注操作检验规程浇冒口切割操作检验规程清铲操作检验规程铸钢件缺陷焊补操作检验规程铸钢件热处理操作检验规程说明1. 本操作检验规程是铸钢件生产各工序在进行工作时必须遵守的主要工艺文件之一。

也是生产组长、班长、副主任技术人员和检查人员在指导生产时的主要依据。

2. 在操作检验规程所规定之项目如与工艺文件夹抵触时按专用工艺文件执行。

3. 对设备的使用按设备安全技术操作规程进行。

4. 本规程的解释和修订为公司技术部。

5. 本规程自下发之日执行。

配砂操作检验规程一. 旧砂的准备1. 旧砂必须经过处理，不能有碎的耐火砖块、杂草、木块、铁块等。

2. 旧砂块度不能大于50×50 毫米。

二. 砂型的配制与运送1. 混砂前首先检查混砂机运转和润滑情况是否良好，称重装置是否准确，出砂装置是否灵活。

2. 各种型砂的配比，见表1：水玻璃砂的配比及混制工艺和性能指标铸钢常用水玻璃技术参数注：夏季用下限，冬季用上限。

3. 加料不能超过混砂机的负荷，机器启动后方可按顺序加入原材料。

4. 加料量力求准确，并尽量做到一次加入。

5. 面砂和背砂要用专用的混砂机混制，不能共用一台机器。

6. 送砂前砂斗要清理干净，各种型砂要装入指定砂斗，不能混杂。

三. 型砂的检验1. 质检员对加料成分、加料顺序、混压时间情况进行检查，对违反工艺的现象要及时纠正。

2. 型砂试验员每天对面砂要进行干拉强度、水分和透气性进行测定，对背砂要测定水分、通气性，每天抽检两次。

3. 型砂试验员对测定结果进行记录，发现不合格及时通知操作者，每天整理记录报告组长，每月统计一次。

造型操作检验规程造型前的准备1. 熟悉铸件工作图纸和有关文件，有异议及时和相关部门沟通。

水玻璃

水玻璃一、介绍水玻璃是一种能溶于水的硅酸盐。

它是由不同比例的碱金属和二氧化硅所组成。

最常用的是硅酸钠水玻璃Na2O·nSiO2，还有硅酸钾K2O·nSiO2。

通常把水玻璃组成中的二氧化硅和氧化钠（或氧化钾）的克分子摩尔数之比，称为模数M。

中国生产的水玻璃模数一般在2.4～3.3之间。

水玻璃在水溶液中的含量（或称浓度）常用密度或者波美度表示。

土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3，相当于波美度38.4～48.3 。

密度越大，水玻璃含量越高，粘度越大。

水玻璃通常采用石英粉（SiO2）加上纯碱（NaCO3），在1300～1400℃的高温下煅烧生成固体，再在高温或高温高压水中溶解，制得溶液状水玻璃产品。

1、加快水泥硬化原理水玻璃能加快水泥的水化作用，其主要原理在于：水玻璃能与水泥浆中的氢氧化钙反应，生成具有一定强度的胶凝体——水化硅酸钙。

水泥中的硅酸三钙与硅酸二钙水化后生成氢氧化钙，由于氢氧化钙在水中的溶解度不高，很快就达到了饱和，从而限制以后的硅酸三钙与硅酸二钙的水化。

加入水玻璃后，水玻璃与浆液体系中的氢氧化钙反应，消耗了浆液体系中的氢氧化钙，使溶液中的氢氧化钙含量未达到饱和，从而加快了硅酸二钙与硅酸三钙的水化作用，宏观上表现出水泥浆液初凝时间加快，结石体早期强度增长。

2、硅酸钠水溶液的技术指标指标名称技术指标技术指标技术指标技术指标二氧化硅（%）≥24.6≥26.0≥29.2≥25.7氧化钠（%）≥7.0≥8.2≥12.8≥10.2水不溶物（% ≤0.20≤0.38≤0.36≤0.38铁（%）≤0.02≤0.09≤0.08≤0.09波美度0.35-0.37 0. 39-0.41 0 .50-0.52 0. 44-0.46模数 3.5-3.7 3.1-3.4 2.2-2.5 2.6-2.92.1固体硅酸钠的技术指标指标名称技术指标技术指标技术指标技术指标模数 3.5-3.7 3.1~3.4 2.6~2.9 2.2~2.5可溶固体（%）≥99≥99≥99≥99铁(%) 0.12 0.12 0.12 0.10波美度波美度（°Bé）是表示溶液浓度的一种方法。

水玻璃——精选推荐

⽔玻璃《⽔玻璃的种类及基本特征》⽔玻璃是各种硅酸盐（包括硅酸钠、硅酸钾、硅酸锂等）⽔溶液的总称。

㈠钠⽔玻璃，⼜称“泡花碱”。

化学表达式为：Na2O2mSiO22nH2O,表达式中的“m”俗称为：“模数”，它为：SiO2与Na2O的摩尔⽐。

钠⽔玻璃不同模数m和含⽔量n的⽔玻璃具有不同的化学结构形态。

㈡⽊材⽤的⽔玻璃的模数m⼀般为：Na2O（氧化钠）含量的9.2% SiO2（⼆氧化硅）29.5%，Na2O/ SiO2质量⽐为：3.2m（模数）分⼦量122.06粘度20℃/PR2S0.4（涂-4杯为99s）这种规格的⽔玻璃可⽤作胶合板使⽤。

可采⽤模数为：3.2-3.4m ⽔玻璃的质量浓度⼀般为：1.38-1.41g/cm3，⽽含⽔率n决定了⽔玻璃的质量浓度。

㈢硅酸钠是弱酸强碱盐，在⼲态时为⽩⾊或灰⽩⾊的团块或粉末，溶于⽔时，纯的钠⽔玻璃外观为⽆⾊粘稠液体，ph值为11-13，它的粘合强度⽐淀粉胶⾼但⽐⾻胶、酪蛋等稍差。

⼲燥后的胶膜是脆性的，⽽且不溶于⽔，耐热，耐⽕性都很好，此胶是强碱性的易污染被粘物，当然可以⽤酸中和，但这样⼜易产⽣游离硅胶，这是它的缺点。

㈣它是由40%的纯碱和50%以上的硅砂等，通过⾼温反应智能⼯程的硅酸钠成品含量氧化钠在7%左右，固含量在7%左右，固含量在35%左右，⽤它之处的产品极易吸潮反软，泛黄反黄，出⽩霜，透胶，有腐蚀性，⽤它黏接的产品在⾼温或低温贮存时产品易开裂，抗压强度低等缺点。

㈤钠⽔的技术指标是（GB/T4209-1996）,它是在1996粘修订的液态钠⽔玻璃的国家标准。

以下四类钠⽔玻璃产品可⽤做化⼯原料，洗涤剂填充材料，建材和包装黏结剂等。

标准㈠⼀等铁含量（Fe）0.05%⽔不溶物含量0.4%，密度20℃/（g/cm3）1.318-1.342，Na2O（氧化钠）含量7.0%，SiO（⼆氧化硅）24.6，膜数（m）3.5-3.7标准㈡⼀等铁含量0.05%⽔不溶物0.4%，密度20℃/（g/cm3）1.368-1.394，Na2O含量为8.2%， SiO2含量为26.0，模数（m）3.1-3.4标准㈢⼀等品铁含量为0.05%⽔不溶物0.6.%密度20℃/（g/cm3）1.436-1.465Na2O含量为10.2%，SiO2含量为25.7，模数（m）为2.6-2.9（m）标准㈣⼀等品铁含量0.05%⽔不溶物0.4%，密度20℃/（g/cm3）1.368-1.394，Na2O含量为9.5%，SiO2含量为22.1%，模数为（m）2.2-2.5㈥⼯业⽤固体硅酸钠的技术标准（GB/T4209-1996）①⼀等品可溶固体总含量为：97%合格品为95%铁含量0.12%模数3.5-.37。

水泥_水玻璃双液浆

水泥-水玻璃双液浆我国生产的水玻璃模数一般在2.4～3.3之间。

水玻璃在水溶液中的含量（或称浓度）常用密度或者波美度表示。

土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3，相当于波美度38.4～48.3 。

密度越大，水玻璃含量越高，粘度越大。

水玻璃模数n，n=1.常温水能溶解，n在1-3之间，需热水能溶解，n大于3，需要4个大气压以上的蒸汽才溶解英文名称：相关标签：•水玻璃双液浆•水泥、水玻璃双液浆是以水泥和水玻璃作为灌浆材料的主剂，按要求的比例同时注入双液混合器内使其充分混合形成双液浆。

这种双液浆具有价格便宜、无毒、凝结时间短、速度快、结石强度高等特点，不仅具有水泥浆液的优点，而且还有化学浆液的一些特性，凝结时间可以从几秒钟到几十分钟任意调节，灌后结石率可达100％，可灌性比纯水泥浆明显提高。

在锦屏水电工程辅助洞(东端)涌水封堵灌浆施工过程中。

采用水泥、水玻璃双液浆对涌水进行封堵，实践证明，封堵处理效果显著。

对施工过程作了详细介绍，可供同类工程参考水泥-水玻璃浆液是以水泥和水玻璃为主剂，两者按一定的比例，采用双液方式注入，必要时加入速凝剂和缓凝剂所形成的注浆材料。

这种浆液克服了单液水泥浆的凝结时间长且难以控制、动水条件下结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的范围。

适用于隧道大涌水、突泥封堵及岩溶流塑粒土的劈裂固结，在地下水流速较大的地层中采用这种混合型浆液可达到快速堵漏的目的。

也可用于防渗和加固注浆，它是隧道施工中的主要注浆压密注浆工程-双液浆（水泥-水玻璃 CS）更新时间：2013-4-7 17:25:331、水泥－水玻璃（CS）类浆液以水泥和水玻璃为主剂，两者按一定的比例以双液方式注入，必要时加入附加剂所组成的注浆材料。

克服了单液水泥浆的凝结时间长且不能控制、结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的适用范围。

可用于防渗和加固注浆，在地下水流速较大的地层中采用这种混合型的浆液可达到快速堵漏的目的。
