配电系统电源线标识方法

1.三相五线制：包括交流电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。三相五线制标准导线颜色为：A线黄色、B线蓝色（绿色）、C 线红色、N线褐色，PE线黄绿色或黑色。

2、民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。进户线一般采用单相三线制，即三个相线中的一相加中性线（作零线）、地线。

220V交流电的相线（就是火线）用红色或棕色，因为这两种颜色是热色。零线用兰色或绿色.，.接地线用黑色或黄绿色相间的.。一般最常用的是相线红色,零线兰色,接地黑色、黄绿色。

3、直流电源线：红色表示正极,黑色是负极。

零线和地线的表示符号

在电工学中，零线和地线分别使用字母“N”和“PE”来表示。

零线（Neutral Line），也叫中性线，在单相电路中通常使用字母“N”来表示。零线是电力系统中的重要组成部分，它的作用是将电源的负极连接在一起，形成电路的回路。在三相电路中，零线的作用是提供电压的平衡，使得三相电压的相位相差120度，从而保证电路的稳定运行。

地线（Ground Wire），也叫保护线，在电工学中通常使用字母“PE”来表示。地线是将电器的金属部分与大地连接在一起的线路，它的作用是保护人身安全和设备安全。当电器的绝缘材料损坏或电路发生故障时，地线可以将电流引入大地，从而避免人体接触电器时发生触电危险。在单相电路中，地线通常与零线接在一起，形成一个回路；而在三相电路中，地线通常是独立的线路。

需要注意的是，在使用零线和地线时，必须正确区分它们的作用和用途，避免出现安全事故。同时，在电路图中，通常会使用不同的符号来表示零线和地线，例如在欧洲电工标准中，零线使用“N”符号，地线使用“⊥”符号。

图纸常见电缆电线符号解释

NH-YJV-0.6/1KV

解释：耐火交联聚乙烯绝缘聚氯乙烯护套额定电压0.6/1KV电力电缆。

NH：表示耐火。

YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。

0.6/1KV：表示电力电缆的额定电压。

NH-YJV-4*4+E4

解释：耐火交联聚乙烯绝缘聚氯乙烯护套 5 根 4 平方的电力电缆。

NH：表示耐火

YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。

4*4：表示3 根4 平方的火线和一根4 平方的零线。

E4：表示1 根4 平方的地线。

YDF-YJV-(4*120 E70)/(4*25 E16)

解释：预制分支电缆交联聚乙烯绝缘聚氯乙烯护套主电缆为 4 根120 的和 1 根70 的电缆，分支电缆为 4 根25的和 1 根16 的电缆。

YDF：表示预制分支电缆。

YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。

4*120：表示3 根120 平方的火线和一根120 平方的零线。

E70：表示1 根70的地线。

4*25：表示3 根25 平方的火线和一根25 平方的零线。

E16：表示1 根70的地线。

(4*120 E70)/(4*25 E16)：表示前面的(4*120 E70)为主电缆，后面的(4*25 E16)为分支电缆。

NH-BV-0.45/0.75KV

解释：耐火铜芯聚氯乙烯绝缘电线额定电压0.45/0.75KV电力电线

NH：表示耐火。

BV：表示铜芯聚氯乙烯绝缘电线。0.45/0.75KV：表示电力电线的额定电压。

ZR-BV

解释：阻燃铜芯聚氯乙烯绝缘电线。

ZR：表示阻燃。

安装电线时的电线标记和标识方法

在进行电线安装时，电线标记和标识方法是非常重要的，它们能够确保电线安全和可靠地使用。本文将介绍几种常见的电线标记和标识方法，帮助您更好地理解和应用它们。

首先，我们来了解一些常用的电线标记方法。其中，最常见的是为电线使用颜色码进行标记。根据国际电工委员会（IEC）的规定，电线应该按照指定的颜色进行标记，以表明其用途和电压等级。下面是一些典型的颜色及其代表的含义：

1. 红色（Red）：表示电源线或是高电压线路，通常用于交流电源输入。

2. 黑色（Black）：表示中性线或是中性接地线，通常用于交流电源输出。

3. 蓝色（Blue）：表示中性线，通常用于交流电源输出。

4. 绿色/黄色（Green/Yellow）：表示保护接地线或是接地线，通常用于安全接地。

除了颜色码，数字和字母也可以用于电线标记。数字标记常用于多芯电缆中的每根线，以便于区分和连接。字母标记通常用于标识不同的功能或系统，如照明、通信等。

在电线标记之外，我们还需要使用电线标识方法来提高工作效率和安全性。以下是几种常见的电线标识方法：

1. 使用电线套管：电线套管是一种用于覆盖电线的保护套管，它可以保护电线免受物理损伤和环境影响。在电线套管上可以标识电线的信息，如电流等级、电压等级、用途等。这样一来，即使在套管损坏的情况下，仍然可以根据标识信息快速识别电线。

2. 使用电线贴纸：电线贴纸是一种粘贴在电线外侧的标识贴纸，上面可以印刷电线相关的信息。电线贴纸通常具有耐水、耐油等特性，以确保标识的可读性和持久性。使用电线贴纸可以在安装和维护过程中快速识别电线。

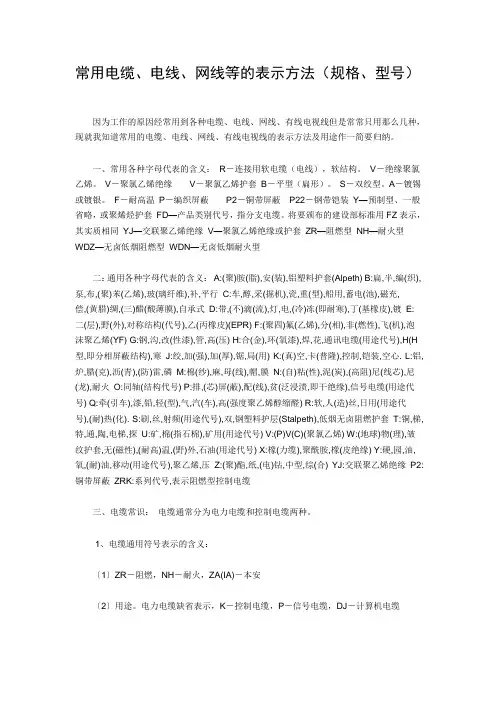

常用电缆、电线表示方法及符号

作者：杨天宝

电力电缆、控制电缆

型号含义〔1〕-〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕-〔9〕

〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安

〔2〕用途。电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆

〔3〕绝缘层。V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯，X-橡皮，Z-纸

〔4〕导体。T-铜芯缺省表示，L-铝芯

〔5〕内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包,L-铝包,H-橡

胶,HF-非燃性橡胶,LW-皱纹铝套,F-氯丁胶,N-丁晴橡皮护套〔6〕特征。统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-屏蔽,C-滤尘器用,Z- 直流

〔7〕铠装层。0-无,2-双钢带(24-钢带、粗圆钢丝),3-细圆钢丝,4-粗圆钢丝(44-双粗圆钢丝)

〔8〕外被层。0-无,1-纤维层,2-聚氯乙烯护套,3-聚乙烯护套

〔9〕额定电压。以数字表示,kV

2、绝缘电线（导线）

〔1〕〔2〕〔3〕〔4〕〔5〕

〔1〕代号。B-电线(有时不表示)

〔2〕导体。T-铜芯(缺省表示),L-铝芯,R-软铜

〔3〕绝缘。V-聚氯乙烯,X-橡皮,F-氯丁橡皮

〔4〕护套。V-聚氯乙烯

〔5〕其他。R-软电线,P-屏蔽,B-平行

例如:

ZRVV 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯护套。

ZRVVR 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯铠装护套，软。ZRBV 阻燃氯乙烯绝缘铜心电线。

ZRBVR 阻燃氯乙烯绝缘铜心软电线

ZRVLV1*95阻燃聚氯乙烯绝缘，铝包护套，1芯95mm2电缆。

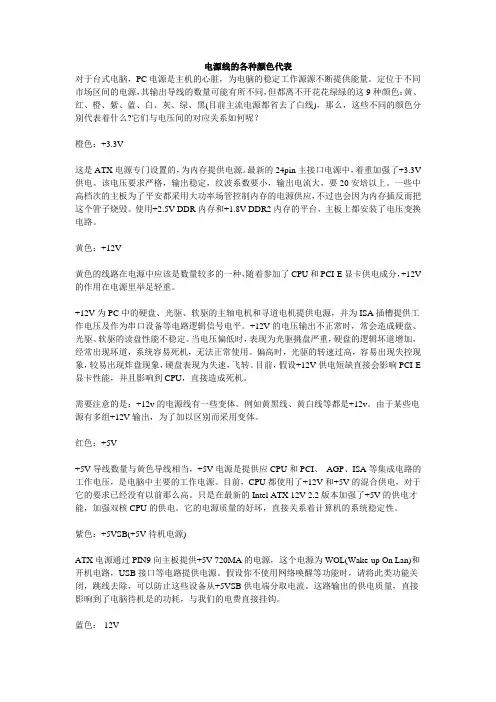

电源线的各种颜色代表

对于台式电脑，PC电源是主机的心脏，为电脑的稳定工作源源不断提供能量。定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色分别代表着什么?它们与电压间的对应关系如何呢？

橙色：+3.3V

这是ATX电源专门设置的，为内存提供电源。最新的24pin主接口电源中，着重加强了+3.3V 供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了平安都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。

黄色：+12V

黄色的线路在电源中应该是数量较多的一种，随着参加了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。

+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，假设+12V供电短缺直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。

需要注意的是：+12v的电源线有一些变体。例如黄黑线、黄白线等都是+12v。由于某些电源有多组+12V输出，为了加以区别而采用变体。

电源线的各种颜色代表

橙色：+3.3V

这是ATX电源专门设置的，为内存提供电源。最新的24pin主接口电源中，着重加强了+3.3V 供电。该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。

黄色：+12V

黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。

+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。目前，如果+12V供电短缺直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。

需要注意的是：+12v的电源线有一些变体。例如黄黑线、黄白线等都是+12v。由于某些电源有多组+12V输出，为了加以区别而采用变体。

电源线标识示例

欧规电线：

AWIN 《 VDE 》《 OVE 》 KEMA-KEUR +S+S+S FI D N S CEBEC IEMMEQU H03VVH2-F 2X0.75MM2 227IEC52 （ RVV ） 300/300V CCC

AWIN 生产厂家 / 商标

《 VDE 》《 OVE 》 KEMA-KEUR +S+S+S FI D N S CEBEC IEMMEQU 认证标志

H03VVH2-F 电线型号

2X0.75MM2 电线参数（两根芯线，导体剖面积 0.75MM2 ）227IEC52 （ RVV ）电线标准

300/300V 额定电压

CCC 中国 3C 标志

美规电线：

AWIN SPT-2 （ UL ） E228636 VW-1 10 5 ℃ 300V 18AWGx2C AWIN C(UL) SPT-2 10 5 ℃ 18AWGx2C 300V FT2

AWIN 生产厂家 / 商标

UL ， C （ UL ）认证标志

E228636 UL 证书号

SPT-2 电线型号

18AWGx2C 电线参数（两根芯线， 18AWG 代表导体剖面积，约 0.80MM2 ）

10 5 ℃ 电线耐温温度

300V 额定电压

VW-1 FT2 型号细分

电线检验要点：

外观无明显缺陷（如绝缘皮损坏，绝缘厚度不均匀等），与插头连接处护套；

标识齐全（商标、型号、参数、认证标志）；

绝缘厚度，导体线径、根数符合要求；

耐压测试通过

端子连接线的表示方法

端子连接线是指用于连接不同设备或组件的电线或电缆，它起到传输信号或电能的作用。在电子设备和电路中，端子连接线具有重要的功能和作用。下面将分别介绍几种常见的端子连接线及其表示方法。

一、USB连接线

USB连接线是一种常见的端子连接线，用于连接计算机与其他设备，如打印机、键盘、鼠标等。USB连接线的表示方法为一个扁平的线头，一端为方形的USB接口，另一端为相应设备的接口。USB连接线通常具有高速传输和热插拔的特点，广泛应用于各种电子设备和外围设备的连接。

二、HDMI连接线

HDMI连接线是一种高清晰度多媒体接口，用于连接高清晰度显示设备，如电视、投影仪等。HDMI连接线的表示方法为一个扁平的线头，一端为HDMI接口，另一端为相应设备的接口。HDMI连接线可以传输高清晰度音视频信号，并支持多通道音频输出，提供了高质量的影音体验。

三、VGA连接线

VGA连接线是一种常见的视频连接线，用于连接计算机与显示器。VGA连接线的表示方法为一个圆形的线头，一端为VGA接口，另

一端为显示器的接口。VGA连接线可以传输模拟视频信号，适用于低分辨率的显示设备。

四、音频连接线

音频连接线用于连接音频设备，如音箱、耳机等。音频连接线的表示方法为一个圆形的线头，一端为音频接口，另一端为相应设备的接口。音频连接线可以传输音频信号，提供高质量的音乐播放效果。

五、网线

网线是用于连接计算机与局域网或互联网的线缆。网线的表示方法为一个扁平的线头，一端为RJ45接口，另一端为计算机或网络设备的接口。网线可以传输数据信号，实现计算机之间的通信和互联网的连接。

电源线标准重要基础知识课件

电源线标准重要基础知识
3.插头的标识：欧规插头：认证标志:插头一般有德国VDE，法国NF、荷兰 KEMA、丹麦DMKO、瑞士SEMKO、奥地利OVE、芬兰FI、比利时CEBEC和中国CCC等各国认证电气参数：如２５０Ｖ／２．５Ａ美规/日规/台规插头：认证标志:有美国ＵＬ，加拿大ＣＳＡ，日本 PSE，台湾CNS等认证厂家型号：如ＦＥ－１２２ＰＵＬ认证号：如：Ｅ87333
四．电阻的定义：是电流流动阻挡力的大小。电阻的单位是欧姆，用符号“Ω”表示。
欧姆的定义：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。
在国际单位制中，电阻的单位是Ω （欧姆），此外还有 KΩ（千欧）， MΩ （兆欧）。其中：单位换算 1MΩ=1000KΩ ，1KΩ=1000Ω。
电源线标准重要基础知识
美国和加拿大电源线插头电压：１２0V ６0HZ
电源线标准重要基础知识
台湾电源线插头电压：１１0V ６0HZ
电源线标准重要基础知识
日本电源线插头电压：１０0V ６0HZ
术语
一．功率的定义：功率是指物体在单位时间内所做的功，即功率是表示做功快慢的物理量。求功率的公式为
P=W/t P表示功率，单位是“瓦特”，简称 “瓦”，符号是“w”
W表示功，单位是“焦耳”，简称“焦”，符号是“J”

欧规电源线的型号中各字符表示的含义说明

电源线的表示方法:

欧规

Designation (描述)

H - harmonised wiring (协调系统电线)

A - nationally recognised wiring (国家认可电线)

Rated Voltage V(额定电压U O/U)

(U O :表任一绝缘导体和”地”(电缆的金属护层或周围介质)之间的电压有效值) (U: 表多芯电缆或单芯电缆系统任何两相导体之间电压的有效值)

03 - 300/300 V

05 - 300/500 V

07- 450/750 V

Insulated Casing (绝缘层)

V – PVC (聚氯乙烯)

R - natural or synthetic rubber (天然橡胶或人造橡胶)

S - silicone rubber (硅橡胶)

B - synthetic rubber (人造橡胶)

Jacket (护套层)

V – PVC (聚氯乙烯)

R - natural or synthetic rubber (天然橡胶或人造橡胶)

N - neoprene rubber (氯丁橡胶)

J - fibre optic network (光纤维编织)

T - Textile braiding (棉纱编织)

Q – Polyurethane (聚亚胺脂)

Wire type (电线类型)

U - round, monofilar wire (圆形单丝状)

R - round multifilar wire (圆形多丝状)

K - finely stranded for fixed installations (合符标准的固定安装)

电源线标准重要基础知识

一般称欧规电压．２３０Ｖ见附页:世界各国电压一览表
电源线
一．电源线的组成：插头，电线和相应的标识组成１.插头分类:
按电压分有:欧规插头和美规插头按插脚分有:二脚和三脚插头按插头的形状分有:很多种,依不同国家而定, 见附图 2.插头的电气参数：指插头承受的最大额定电流和电压如：欧规：２５０Ｖ／２.5Ａ, ２５０Ｖ／10Ａ,
电源线的测试要求
一.電源線的測試可以分為三類:機械測試、電氣測試和阻燃測試。二.機械測試包括:拉力测试,摇摆测试. 三.電氣測試包括：温度测试,绝缘强度测试,过载测试,老化测试四.電源線阻燃等級HB, V-2, V-1 輿V-0的定義：
1MΩ=1000KΩ ，1KΩ=1000Ω。
五．欧姆定律: 表示电压，电流，电阻之间的关系欧姆定律： R=U/Ｉ
电压=电阻＊电流
电流=电压/电阻
电阻=电压/电流
电器的分类
欧规家用电器安全标准共分0类、01类、1类、2类、3类五大类。 0类：这类电器只要求带电部分与外壳隔离，没有接地要求。这类电器主要用于人们接触不到的地方，如荧光灯的整流器等。 01类：这类电器有工业绝缘，有接地端点可以接地或不接地使用，在干燥环境（木质地板的室内）使用，可以不接地，否则应予以接地，如电烙铁等。 1类：有工作绝缘，有接地端点和接地线，规定必须接地。接地线必须使用外表为黄绿色双色的铜芯导线，接触电阻应不大于0.1欧姆。如电烤箱，电水壶 2类：这类电器采用双重绝缘或加强绝缘，没有接地要求。有工作绝缘外，尚有独立的保护绝缘或有效的电器隔离。这类电器的安全程度高，可用于与人体皮肤相接触的器具，双重绝缘的标志是”回”形标志．汇能公司主要产品是2类电器．如搅拌器，打蛋机等． 3类：使用安全电压（50伏以下）的各种电器，如剃须刀等电器。在不能安全接地又不干燥的环境中，必须使用安全电压的产品。

家装电源线接法和其它常用连接方法图解大全

一、家装电源线接法L表示相线（俗称火线），N表示中性线（通称零线）。根据规定，相线选用红、黄、绿三种颜色的导线，中性线选用蓝颜色的导线。以插座面对自己，右侧的插孔为相线（火线），左侧的插孔为零线。三孔插座最上端的为电器保护接地线（俗称地线，采用黄、绿相间色标示）。

室内装修的电路安装规定是:

左零右火中间地(插座上).(面对着自己,插头上正相反).

用字母表示是L--- 火线, N---零线. 接地符号.

用颜色表示是红---火线, 兰---零线, 黄绿双色线---接地.

在用电过程中，人们虽注意到电源线材料截面积的大小对电气的安全使用有影响，但往往对接头使用绝缘胶布不够重视。现在电源线路走线越来越复杂，走木地板下、墙中、隔板中及潮湿的地下或水中的均有，如果绝缘胶布使用不当，会产生漏电，危及人身安全或者引起火灾。那么，如何正确使用绝缘胶布呢？

电源线接头分为“十”字接法、“－”字接法、“丁”字接法等等。接头应缠牢，光滑无刺。在线头断开前，应先用钢丝钳丝轻压一下，再缠绕至口处，然后左右摆动，线头就会很地服贴地在接头处断开。如果接头在干燥处，应先用绝缘黑布裹两层，再裹塑料胶带（也叫ＰＶＣ胶粘带）两层，再用J-10绝缘自粘带拉长２００％左右裹二三层，最后裹两层塑料胶带。因为直接使用塑料胶带缺点多多：塑料胶带时间一长易生胶错位、胶开；电器负荷重时，接头发热，塑料胶带易熔化收缩；电源接头在接线盒内相互压，接头有毛刺时，很容易戳空塑料胶带等，这些隐患

直接危及人身安全，引起线路适中，造成火灾。而使用绝缘黑胶布就不会出现以上情况，它具有一定的强度、柔性，能长期紧裹着接头处，受时间及温度影响而干固定型，不会脱落，并且阻燃。再者，用绝缘黑胶布裹后再裹胶带能防潮、防锈。当然，绝缘自粘带也有缺陷，它虽防水性能好但易破，所以最后需裹上两层塑料胶带作保护层，接头与接头的绝缘自粘带相互不粘，性能更好。

电线电缆的表示方法

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成.

1、型号的含义

电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：

1）类别、用途代号

A-安装线B-绝缘线C—船用电缆

K-控制电缆N—农用电缆R—软线

U-矿用电缆Y-移动电缆JK-绝缘架空电缆

M-煤矿用

ZR—阻燃型NH-耐火型ZA-A级阻燃

ZB—B级阻燃ZC—C级阻燃WD-低烟无卤型

2)导体代号

T—铜导线(略）L-铝芯

3）绝缘层代号

V-PVC塑料YJ—XLPE绝缘

X—橡皮Y-聚乙烯料

F—聚四氟乙烯

4）护层代号

V—PVC套Y-聚乙烯料

N-尼龙护套P-铜丝编织屏蔽P2—铜带屏蔽

L-棉纱编织涂蜡克Q—铅包

5）特征代号

B—扁平型R-柔软

C-重型Q—轻型

G-高压H-电焊机用

S-双绞型

6）铠装层代号

2-双钢带3—细圆钢丝

4-粗圆钢丝

7）外护层代号

1—纤维层2—PVC套

3—PE套

2、最常用的电气装备用电线电缆及电力电缆的型号示例

VV-铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆

227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV)—简称BVV，轻型聚氯乙烯护套电缆

227IEC 52(RVV）—简称RVV，轻型聚氯乙烯护套软线

电源线标识

227IEC 53 RVV

产品说明:

额定温度:70度

额定电压:300/300V

参照标准:GB5023.5-1997

导体使用绞合,镀锡或裸铜丝标称截面0.5-0.75平方毫米,2-3芯

聚氯乙烯绝缘

聚氯乙烯护套

绝缘厚度均匀、易剥、易裁

用于一般电源线

型号含义：

R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套

B－平型（扁形）。

S－双绞型。A－镀锡或镀银。

F－耐高温

P－编织屏蔽P2－铜带屏蔽P22－钢带铠装

Y—预制型、一般省略，或聚烯烃护套

FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同

YJ—交联聚乙烯绝缘

V—聚氯乙烯绝缘或护套

ZR—阻燃型

NH—耐火型

WDZ—无卤低烟阻燃型

WDN—无卤低烟耐火型

例如：SYV 75-5-1(A、B、C）

S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯

SYWV 75-5-1

S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套

75：75欧姆5：线缆外径为5MM 1：代表单芯

例如：RVVP2*32/0.2 RVV2*1.0 BVR

R: 软线VV:双层护套线P屏蔽

2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM

ZR-RVS2*24/0.12

ZR: 阻燃R: 软线S:双绞线

2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM

型号、名称

RV 铜芯氯乙烯绝缘连接电缆（电线）

AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）

电线图纸的表示方法

电线图纸是工程设计中非常重要的一部分，它记录了电气系统中各种电线、电

缆的布置和连接方式，是电气工程师进行设计和施工的重要依据。在电线图纸中，电线的表示方法是至关重要的，它直接影响到电气系统的安全性和可靠性。因此，正确的电线表示方法对于保障电气系统的正常运行具有非常重要的意义。

首先，电线图纸中常用的电线表示方法有几种，包括文字标注、符号标注、颜

色标注等。文字标注是一种直观的表示方法，通过在图纸上标注电线的名称和规格，来表达电线的信息。符号标注则是采用一定的符号来代表不同类型的电线，这样可以简化图纸的绘制和阅读。而颜色标注则是通过不同颜色的线条来表示不同的电线，这种表示方法在实际施工中非常直观和方便。在实际工程设计中，通常会根据具体情况综合运用这几种表示方法，以达到清晰、准确地表达电线信息的目的。

其次，电线图纸中电线的表示方法还需要考虑到不同的电气设备和接线方式。

对于不同的设备，电线的连接方式和布置都有所不同，因此在电线图纸中需要有相应的表示方法。例如，对于电动机的接线，需要标注清楚电机的型号、电压、功率等信息，以及电线的连接方式和导线截面等。而对于不同的接线方式，如星形接线、三角形接线等，也需要在电线图纸中有清晰的表示，以便施工人员正确理解和操作。

另外，电线图纸中还需要考虑到电线的走向和布置。在实际工程中，电线的走

向和布置对于电气系统的安全性和可靠性有着重要的影响。因此，在电线图纸中需要清晰地表示电线的走向和布置方式。例如，需要标注电线的走向、穿管方式、敷设方式等信息，以便施工人员按照图纸正确进行布线和安装。
