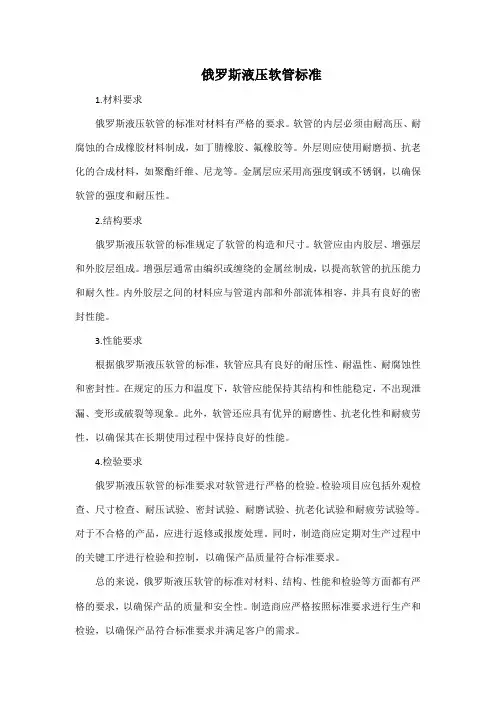

俄罗斯液压软管标准
1.材料要求
俄罗斯液压软管的标准对材料有严格的要求。
软管的内层必须由耐高压、耐腐蚀的合成橡胶材料制成，如丁腈橡胶、氟橡胶等。
外层则应使用耐磨损、抗老化的合成材料，如聚酯纤维、尼龙等。
金属层应采用高强度钢或不锈钢，以确保软管的强度和耐压性。
2.结构要求
俄罗斯液压软管的标准规定了软管的构造和尺寸。
软管应由内胶层、增强层和外胶层组成。
增强层通常由编织或缠绕的金属丝制成，以提高软管的抗压能力和耐久性。
内外胶层之间的材料应与管道内部和外部流体相容，并具有良好的密封性能。
3.性能要求
根据俄罗斯液压软管的标准，软管应具有良好的耐压性、耐温性、耐腐蚀性和密封性。
在规定的压力和温度下，软管应能保持其结构和性能稳定，不出现泄漏、变形或破裂等现象。
此外，软管还应具有优异的耐磨性、抗老化性和耐疲劳性，以确保其在长期使用过程中保持良好的性能。
4.检验要求
俄罗斯液压软管的标准要求对软管进行严格的检验。
检验项目应包括外观检查、尺寸检查、耐压试验、密封试验、耐磨试验、抗老化试验和耐疲劳试验等。
对于不合格的产品，应进行返修或报废处理。
同时，制造商应定期对生产过程中的关键工序进行检验和控制，以确保产品质量符合标准要求。
总的来说，俄罗斯液压软管的标准对材料、结构、性能和检验等方面都有严格的要求，以确保产品的质量和安全性。
制造商应严格按照标准要求进行生产和检验，以确保产品符合标准要求并满足客户的需求。
液压软管基本知识2
HPDE-GB_M06_Nr.20_27/07/98
FluidConnectors
派克订货信息
FluidConnectors
尺寸转换示例
DN(公称尺寸）-〉Size(划线规格) 例: 381 - 12.7 (size 08) 尺寸基准 = 16/16 = 1“ = 25.4mm
HPDE-GB_M06_Nr.30_27/07/98
1 CA 48 15-8
1 CA 48 15-8 1 CA 48 15-8
> 接头系列
HPDE-GB_M06_Nr.110_27/07/98
> 硬管连接尺寸 > 胶管内径 (划线规格)
FluidConnectors
订货信息
3. 胶管总成
例: F301SN CA CF 15 15 08 1000 ...F301SN CA CF 15 15 08 1000 ...- > F301SN CA CF 15 15 08 1000 ...- > F301SN CA CF 15 15 08 1000 ...- > F301SN CA CF 15 15 08 1000 ...- > F301SN CA CF 15 15 08 1000 ...- > F301SN CA CF 15 15 08 1000 ...- > F301SN CA CF 15 15 08 1000 ...- > F301SN CA CF 15 15 08 1000 ...- > F301SN CA CF 15 15 08 1000 ...- > F301SN CA CF 15 15 08 1000 ...- >
48
-15
硬管外径 (连接尺寸)
液压软管总成标准
液压软管总成标准
液压软管总成的标准包括以下内容：
1. 产品分类：公称内径分别为538mm、5~51mm的扩口式、卡套式和焊接式(或快换式)钢丝增强液压橡胶软管总成。
2. 基本参数和连接尺寸：包括产品的长度、外径、壁厚等。
3. 技术要求：包括工作压力、爆破压力、工作温度、耐压试验、泄漏试验等。
4. 试验方法：包括压力试验、爆破试验、泄漏试验等。
5. 检验规则：包括检验项目、检验方法、检验周期等。
6. 标志、包装：包括标志内容、包装要求等。
7. 适用范围：适用于以液压油(液)为工作介质,工作温度范围分别为-405 型钢丝缠绕液压软管总成及-10~+121℃的6 型钢丝缠绕液压软管总成。
液压软管的安装资料
检查软管总成的内部，检查内层有无割损或鼓起、有无阻塞 、是否清洁。检查扣压接头部分是否与胶管分离或受损。检查软 管端部防尘塑料盖有无缺失。
一、液压软管概述
液压软管总成的维护
应经常检查使用中的软管总成有无泄漏、弯折、磨损、腐蚀 或其他任何损坏迹象。如果软管总成损坏，应立即更换。
一、液压软管概述
一、液压软管概述
液压软管安装一般要求
6 、在明显振动或挠曲的情况下，允许加长软管。金属接头 当然不是柔性的，但正确安装可以防止金属件过度受力，可避免 软管弯折。
一、液压软管概述
液压软管安装一般要求
7 、如果使用90°直角接头，此组件会更加整洁，更便于检 查维护，使用软管长度也更小。
一、液压软管概述
但软管长度也不可过长，以免影响美观。
一、液压软管概述
液压软管安装一般要求
4、液压橡胶软管不得有扭转现象，否则，工作压力会迫使其伸 直，这样会使接头螺母变松，甚至引起增强层分离，使软管在受力 点破裂。
一、液压软管概述
液压软管安装一般要求
5、配用长期存放的管子前，要进行清洗，清洗完成要检查管 子的耐用程度。
三 、软管连接实例
三、软管连接实例
三、软管连接实例
三、软管连接实例
三、软管连接实例
谢谢 ！
二、液压软管总成的安装
回油管路的安装
安装成水平的油管，应有3/1000～5/1000的坡度。管路过 长时，每隔一定距离，应设置一个管夹。
二、液压软管总成的安装
压力油管路的安装
压力油管的安装位置要便于支管的连接和检修，应尽量靠近液压 设备和基础牢固安装，在振动处要加阻尼消振，或将木块、硬橡胶 的衬垫装在管夹上，使金属件不直接接触管路，以防磨损。应尽量 避免软管与机器或钢结构等处的接触和摩擦，在可能与外界发生机 械摩擦的区段，应包缠帆布或套橡胶管加以保护。
液压橡胶软管总成
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3683钢丝增强液压橡胶软管和软管组合件
GB/T 5568橡胶、塑料软管及软管组合件无屈挠液压脉冲试验
GB/T 9065.3液压软管接头.连接尺寸.焊接式平面密封
F3
6A
直接头—SAE 62系列(6000psi)重系列
F
6F
45°弯头—SAE 62系列(6000psi)重系列
F2
6N
90°弯头—SAE 62系列(6000psi) 重系列
F3
GB/T9065.3
焊接式平面密封
A0
直接头
A
A2
45°弯头
A2
A3
90°弯头
A3
JIS B8363
日本小松公制内螺纹
30°扩口式锥密封
C0
直接头
C
C2
45°弯头
C2
C3
90°弯头
C3
接头外连接规格
接头的外连接规格（图1中第9、10位和第11、12位）由由两位阿拉伯数字组成，详见表4。
具体的外连接规格匹配参见附录F。
接头外连接规格
接头型式
外连接规格
CA、CE、CF、C9、0C、1C
锥口直径（即等于钢管外径），mm，从附表F.3中选取。
F481CECF151508-1300×90G“481”软管类型（进口派克一层钢丝编织481软管）。
F481CECF151508-1300×90G“CE”接头1外连接型式，24°锥密封，轻型，45°弯头。
F481CECF151508-1300×90G“CF”接头2外连接型式，24°锥密封，轻型，90°弯头。
液压软管型号及规格
单元序号
产品单元
品种序号
产品品种
规格型号（mm）
1
钢丝增强液压橡胶软管和软管组合件
1
钢丝增强液压橡胶软管
φ5～φ51
2
钢丝增强液压橡胶软管组合件
φ5～φ51
3
钢丝增强液压橡胶软管和软管组合件
φ5～φ51
2
钢丝缠绕增强外覆橡胶的液压橡胶软管和软管组合件
4
钢丝缠绕增强外覆橡胶的液压橡胶软管
宽度：400mm以上
型号：160N/mm～3150N/mm
12
煤矿用织物叠层阻燃输送带
（D型）
宽度：400mm以上
型号：680SD～3400SD
22-3、汽车V带产品的产品单元、产品品种
单元序号
产品单元
产品品种
1
包边V带
包边V带
2
切边V带
切边V带
3
汽车多楔带
汽车多楔带
4
汽车同步带
汽车同步带
22-4、橡胶密封制品产品单元及产品品种
7
钢丝绳芯难燃输送带
强度：ST630～ST4000
宽度：800mm～2200mm
8
一般用途钢丝绳芯阻燃输送带
规格：St630～St5400
宽度：500mm～2800mm
9
煤矿用阻燃钢丝绳牵引输送带
型号：SL/S800以上
10
钢丝绳牵引阻燃输送带
规格：800S以上
3
帆布层芯阻燃输送带
11
一般用途织物芯阻燃输送带
单元序号
产品单元
品种序号
产品品种
规格型号
1
织物整芯阻燃输送带
1
sae 100 标准
sae 100 标准
SAE 100标准。
SAE 100标准是一种汽车工业中常用的液压软管标准，它规定了液压软管的技术要求、试验方法和标志。
液压软管作为传递液压能量的重要部件，其质量直接关系到液压系统的安全和可靠运行。
因此，遵循SAE 100标准对液压软管的设计、制造和使用具有重要意义。
首先，SAE 100标准规定了液压软管的技术要求。
根据标准，液压软管应具有良好的耐压性能、耐磨性能和耐腐蚀性能，以保证在恶劣的工作环境下仍能正常工作。
同时，液压软管的尺寸和连接方式也在标准中有详细规定，以确保软管能够与液压系统的其他部件完美配合。
其次，SAE 100标准对液压软管的试验方法进行了规定。
标准要求对液压软管进行耐压试验、耐磨试验、耐腐蚀试验等多项试验，以验证其性能是否符合标准要求。
这些试验不仅可以帮助生产厂家确保产品质量，也可以帮助用户在选择和使用液压软管时进行有效的检验和评估。
此外，SAE 100标准还规定了液压软管的标志要求。
根据标准，液压软管应在表面标注产品型号、规格、生产日期等信息，以便用户在使用过程中进行识别和追溯。
这些标志不仅有助于保证产品质量，也有助于提高产品的可追溯性和安全性。
总的来说，SAE 100标准对液压软管的设计、制造和使用提出了严格的要求，其目的是为了保障液压系统的安全和可靠运行。
遵循这一标准，不仅有助于提高液压软管的质量和可靠性，也有助于降低液压系统的维护成本和安全风险。
因此，在液压系统的设计、制造和维护中，我们应该严格遵循SAE 100标准，以确保液压软管的质量和可靠性。
液压软管标准
液压软管标准液压软管是一种用于输送液体或气体的管道连接件，广泛应用于工程机械、石油化工、煤矿设备等领域。
为了确保液压软管的安全性和可靠性，制定了一系列的液压软管标准，以规范其设计、制造和使用。
首先，液压软管的材质选择至关重要。
根据不同的工作环境和工作压力，液压软管的材质可以选择橡胶、塑料、金属等不同材质。
橡胶软管具有良好的弹性和耐磨性，适用于一般工况下的液压传动系统；而塑料软管具有较好的耐腐蚀性能，适用于化工领域；金属软管则能够承受较高的压力，适用于高压液压系统。
其次，液压软管的结构设计需要符合相关标准要求。
一般来说，液压软管由内层胶管、加强层、外层胶管组成。
内层胶管负责输送介质，加强层则起到增强软管抗压能力的作用，外层胶管则对软管进行保护。
在设计软管结构时，需要考虑介质的流动特性、工作压力、工作温度等因素，以确保软管在工作过程中不会出现泄漏、爆裂等安全隐患。
此外，液压软管的标准还规定了软管的尺寸和连接方式。
尺寸的选择需根据液压系统的工作压力和流量来确定，以确保软管能够承受系统的工作条件。
同时，在软管的连接方式上，标准也规定了液压软管和管件之间的连接方式，如螺纹连接、法兰连接、快速接头连接等，以确保软管和管件之间的连接紧密可靠。
最后，液压软管的使用和维护也是标准所关注的重点。
在使用液压软管时，需要遵循相关的安装和使用规范，确保软管安装正确、使用正常。
同时，在软管的维护保养上，需要定期检查软管的外观是否有裂纹、老化等情况，及时更换损坏的软管，以确保系统的安全运行。
总的来说，液压软管标准的制定，是为了保障液压系统的安全运行。
只有严格遵守液压软管标准，选择合适的软管材质、合理的结构设计、正确的尺寸和连接方式，以及规范的使用和维护，才能确保液压系统的安全可靠运行，避免因软管问题导致的事故发生。
因此，对液压软管标准的认真学习和执行，对于液压系统的安全运行具有十分重要的意义。
