图解日照图
地球运动-日照图判读
分析日照情况
根据日照图上的信息，分析出该地 区在特定时间内的日照情况，如日 照时数、太阳辐射强度等。
结合其他信息
在判读日照图时，还需要结合其他 相关信息，如地形地貌、气候条件 等，以更准确地评估太阳能资源和 设计太阳能系统。
03
太阳高度角与方位角计算
太阳高度角定义及计算方法
季节变化在日照图中的表现
日照轨迹的变化
在日照图中，不同季节的日照轨迹会有所不同。夏季时，日照轨迹偏向北侧，而冬季时则 偏向南侧。
日照时数的变化
随着季节的变化，日照时数也会发生变化。在夏季，日照时间较长，而在冬季则较短。这 种变化在赤道附近尤为明显。
阴影方向和长度的变化
在日照图中，阴影的方向和长度也会随着季节的变化而变化。例如，在北半球夏季中午时 分，阴影朝向北方且长度较短；而在冬季中午时分，阴影朝向南方且长度较长。
太阳能利用
01
根据日照图评估当地的太阳能资源潜力，合理规划太阳能发电
站的建设和运营。
光伏发电系统设计
02
利用ቤተ መጻሕፍቲ ባይዱ照图分析太阳能辐射量和分布规律，设计高效的光伏发
电系统。
可再生能源政策制定
03
结合日照图和其他能源数据，为政府制定可再生能源政策提供
科学依据。
感谢您的观看
THANKS
05
季节变化对日照图影响
季节变化对昼夜长短的影响
昼夜长短随季节变化
在一年中的不同季节，昼夜长短会发 生变化。例如，在夏至日，北半球昼 长夜短，而在冬至日，南半球昼长夜 短。
昼夜平分点的移动
昼夜平分点（即日出和日落时太阳的位置 ）在一年中会随着季节的变化而移动。在 春分和秋分日，昼夜平分点位于赤道上， 全球大部分地方昼夜大致相等。
光照图的几种类型及其判读课件
昼夜光照图
总结词
反映全球昼夜变化情况，帮助理解地球自转对光照的影响。
详细描述
昼夜光照图主要用来表示全球昼夜变化情况，通过这种图可以清晰地看到地球自 转对昼夜变化的影响。这种图可以帮助人们更好地理解地球自转和昼夜变化的关 系。
季节光照图
总结词
反映不同季节的光照情况，包括日出日落时间和太阳高度角 等。
学习地物判读技巧
通过不断实践和学习，掌握地物判 读的技巧和方法。
掌握地图分析方法
学习如何结合光照图的各种要素进 行综合分析和推断。
04
光照图的实际应用
天气预报
天气预报是光照图最常见的应用领域 。通过分析卫星遥感数据，气象学家 可以预测未来天气变化，包括温度、 降水、风向、风速等。
光照图中的云层分布、地表反照率等 信息有助于判断天气系统的发展和移 动，从而准确预报天气。
GIS中使用的地图和遥感数据很多来源于光照图，通过GIS可 以更好地管理和分析地理信息，服务于城市规划、资源管理 、环境保护等领域。
05
光照图的发展趋势与展望
高分辨率的光照图
总结词
高分辨率的光照图能够提供更详细的地表信息，有助于更准确的判读和分析。
详细描述
随着遥感技术的发展，高分辨率的光照图逐渐成为主流。这种类型的光照图能够捕捉到更多的地表细 节，如建筑物、树木、道路等，为地形分析、城市规划、资源调查等领域提供了更为精确的数据支持 。
THANKS
光照图的判读基础
太阳高度角
太阳高度角是太阳光线与地面之间的 夹角，它决定了太阳光的入射角度， 从而影响太阳辐射量和日照时数。
云量与云状
云量是指天空中被云覆盖的百分比， 云状则是指云的种类和分布情况。这 些因素都会影响太阳光的透过率和日 照时数。
日照分析图
今天给大家罗列下日照分析图，主要有单点日照分析图、区域日照分析图、沿线日照分析图、等时线日照分析图、立面区域日照分析图、窗户日照多点、端点、满窗分析图、窗日照对比分析图、三维场地日照分析图、三维沿线分析图、日照圆锥面分析图、平面阴影分析图、空间阴影分析图等等！请看下面。
1、日照平面区域分析图（多点分析）区域分析：分析一个或多个平面区域内的各点的日照，分析的平面区域可以是矩形区域、任意绘制多边形区域和已有闭合区域，并将计算结果数值直观的显示在各点上。
日照区域多点分析（红色的轮廓线是建筑、密密麻麻标注的是多点的日照时数）2、单点日照分析图自动计算单体建筑或群体建筑区域任意一点的日照时间，并在图上标注出单点位置及编号，还可生成单点分析结果统计报表。
当鼠标移到分析点上时，自动显示该点的日照情况。
3、沿线日照分析图根据日照标准的规定对建筑轮廓线上的采样点进行日照时间计算，并标注各采样点的日照时间。
分析线可以选择已有建筑轮廓线，也可以绘制分析线，绘制分析线时可以通过参照点或参照线进行精确定位。
如果分析线在建筑物内部，日照分析时在建筑物内部的那部分分析线，软件不进行日照分析。
分析完成后，各个分析点的日照时间自动在图中标注出来。
建筑轮廓线上的采样点进行日照时间计算4、平面等时线日照分析图在建筑群区域范围内平面上绘制出日照时间相等的连线。
5、建筑物表面日照分析（建筑墙立面日照分析图）建筑物表面、墙面区域日照分析图建筑物墙立面区域日照分析6、建筑窗户多点日照分析图7、方案调整-日照圆锥面分析图日照圆锥面分析功能：太阳光线对指定分析点全天运行的圆锥轨迹，能集中反映出该点的日照情况，快速判定遮挡源，便于日照方案调整；在日照圆锥面上，品红色线区域为遮挡区域，黄色线区域为阳光通道区域，可直观的观察日照和遮挡的时刻和时间段；日照分析圆锥面（一）日照分析圆锥面（二）8、窗户日照对比分析-窗日照对比立面图在拟建建筑位置和高度已经确定的情况下，分析现有建筑上的窗户在拟建建筑建设前和建设后的日照对比情况，分析结果可汇总为直观的表格，供规划主管部门审批。
地球运动 1 晨昏线与日照图
（3）确定直射点与观测点纬度位置
例5：下图为北半球某地某日太阳“视运动路线图”， 若∠AON=12°， ∠ BOS=34 °求直射点的纬度和 观测点的纬度。
【解析】：①观测点O地，太阳
视运动状况是从正北日出，正北 日落。说明太阳直射北半球，观 测点O位于北极圈以内。 ②太阳视运动轨迹告知，正午太阳高度∠ BOS=34 ° ，而子夜太阳 高度∠AON=12° ，太阳直射点的纬度为两者之和的一半为23 °，因 此太阳直射 23 °N。
昏 线
晨 线
练习：当图中∠α＝23.5°时，回答问题。
（1）此时，太阳直射点的位置是（ D ） A、66.5°S，90°E B、23.5°N，90°E C、66.5°N，0°W D、23.5°S，90°W （2）此时，北京时间是（ Ｂ ） A、12月22日8时 B、12月23日2时 C、6月22日18时 D、12月21日2时 （3）若α由最小增大至图示状态，则这段时期内（ Ｃ） A、我国北方降雨较多 B、我国南方出现霜冻 C、地中海东行船只顺风 D、地中海西行船只顺风
地球自转的地理意义
(一)昼夜更替现象 向着太阳的半球叫昼半球，而背着太阳的半 球叫夜半球，昼半球和夜半球有一个分界线 （圈），叫做晨昏线（圈）。 昼夜交替的周期是一个太阳日，即24小时。 各地温度发生昼夜变化，生物形成昼夜节律。
太阳日：是地球上昼夜更替的周期。
地球的运动：
常见的日照图
一、晨昏线
180°经线，是新的一天终 点，其以西为8日，以东为 7日，因而甲地为8日8时；
180°经线
过此点经线 120°E地方时 为6时，甲地 为 8时
地球于远日点附近，太阳直射 在北半球；北极点出现极昼；
依据120°E为6时判断，各 选项的现象是否合乎事实。

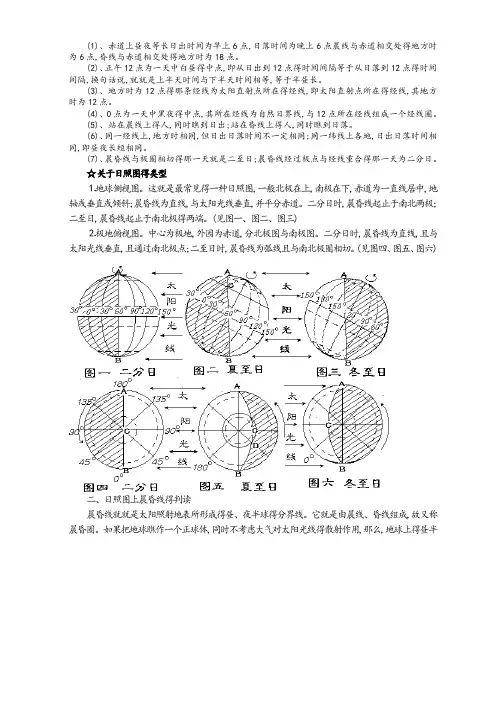

高中地理日照图
(1)、赤道上昼夜等长日出时间为早上6点,日落时间为晚上6点晨线与赤道相交处得地方时为6点,昏线与赤道相交处得地方时为18点。
(2)、正午12点为一天中白昼得中点,即从日出到12点得时间间隔等于从日落到12点得时间间隔,换句话说,就就是上半天时间与下半天时间相等,等于半昼长。
(3)、地方时为12点得那条经线为太阳直射点所在得经线,即太阳直射点所在得经线,其地方时为12点。
(4)、0点为一天中黑夜得中点,其所在经线为自然日界线,与12点所在经线组成一个经线圈。
(5)、站在晨线上得人,同时瞧到日出;站在昏线上得人,同时瞧到日落。
(6)、同一经线上,地方时相同,但日出日落时间不一定相同;同一纬线上各地,日出日落时间相同,即昼夜长短相同。
(7)、晨昏线与极圈相切得那一天就是二至日;晨昏线经过极点与经线重合得那一天为二分日。
☆关于日照图得类型⒈地球侧视图。
这就是最常见得一种日照图,一般北极在上,南极在下,赤道为一直线居中,地轴或垂直或倾斜;晨昏线为直线,与太阳光线垂直,并平分赤道。
二分日时,晨昏线起止于南北两极;二至日,晨昏线起止于南北极得两端。
(见图一、图二、图三)⒉极地俯视图。
中心为极地,外园为赤道,分北极图与南极图。
二分日时,晨昏线为直线,且与太阳光线垂直,且通过南北极点;二至日时,晨昏线为弧线且与南北极圈相切。
(见图四、图五、图六)二、日照图上晨昏线得判读晨昏线就就是太阳照射地表所形成得昼、夜半球得分界线。
它就是由晨线、昏线组成,故又称晨昏圈。
如果把地球瞧作一个正球体,同时不考虑大气对太阳光线得散射作用,那么,地球上得昼半球与夜半球得面积应相等,也就就是说,晨昏圈应为一个大园(切面应通过地心),并始终与太阳光线相垂直。
在日照图上,晨线与昏线得判断方法,一就是根据地球自转方向判断:顺着地球自转方向,由昼半球过渡到夜半球得分界线就是昏线,由夜半球过渡到昼半球得分界线就是晨线;二就是根据昼、夜半球判断:位于昼半球西部边缘与夜半球得分界线为晨线,位于昼半球东部边缘与夜半球得分界线为昏线。
【高中地理】日照图的判读ppt1
图中所示日期和太阳直射点的位置正确的是 （影线部分为黑夜）( ) A．6月22日；东经60°、北纬23°26‘ B．6月22日；西经120°、北纬23°26＇ C．12月22日；西经120°、南纬23°26‘ D．12月22日；东经60°、北纬23°26＇ 返回
变式图
返回
A
a
O
B
b
AB为晨线还是昏线?
(1)图中AEC表示 图中所示地区是 线， 季。 (2)此时全球正午太阳高度的 分布规律是 (3)此刻，国际时间为 时 (4)这一天，A地昼长 小 时，E地昼长 小时。 (5)此时 半球是一年中 正午太阳高度最小的一天。 (6)从D点处向E点方向吹出的 风，偏向后变成 风。 （7）10小时后与北京同处一天 的范围为
6 确定太阳直射点的位置
（1）纬线位置:通过节气确定直射点的纬度位置 （2）经线位置:地方时为12时的经线为所求
7 确定昼夜长短状况
根据昼弧和夜弧大小判别
8 确定正午太阳高度角
(1)太阳直射点所处的纬线为90°,从该纬线向两极递减. (2)计算公式 所求纬线的正午太阳高度=90°—纬度差
拔 高 挑 战
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走 ，它会让你走得更坦然些。 16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难 。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给 时间来定夺。 25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡 慕那些总能撞大运的人，你必须很努力，才能遇上好运气。
太阳光照图(日照图)的判读内容和方法
• 季节、节气的判读 • 时间的确定 • 昼夜长短的判读 • 日出日落时刻的判读
一、季节、节气的判定
一般来说，日照图反应的往往是地球 在绕日公转中黄道上的几个特殊位置： 二分二至日时的情况。
步骤如下：
①确定南、北极。
可依据地球自转方向、海陆分布以及图上的 纬度分布特点来加以判断。
②注意晨昏线在地表的位置，尤其是与特殊
甲
乙
3、求乙图中Ｄ、Ｏ两点和甲图中H、K的昼长；
Ｄ:8h;
Ｏ:12h; H:18h;
K:24h
4、求甲图中G点的日出、日落时间
G点的日出时间为3时，日落时间为21时
晨昏线的画法： 1、过地心与光线垂直(侧视图) 2、平分赤道 3、二分时，与经线圈重合； 二至时，与极圈相切
线晨
线晨
S
N
昏 线
昏 线
问题：1、判断图示半球的季节、节气及日期
北半球的冬季，冬至日，12.22前后
二、时间的判定
时间的判定一般有两种方法：
• 从昼、夜半球的中央经线出发推断时间
• 从晨昏圈与赤道交点推算时间
•从昼、夜半球的中央经线出发推断时间
昼夜半球的中央经线分别平分昼弧和夜弧： • 昼半球的中央经线地方时为12时 • 夜半球中央经线地方时为0时或24时 后根据经度每差15°地方时相差1小时、东加西 减等原则判定某点所在经度的时间。
夏季
A
O
B
2、图中A点此时的地方时 是 4 时，C点的地方时是 12 时 3、A点昼长是 16 小时，B点昼 长 16 小时
C
点击高考
图中的两条虚线，一条是晨昏 线，另一条两侧大部分地区日 期不同；此时地球公转速度较 慢。读图完成1--2题。 1．若图中的时间为7日和8日， 甲地为（ ） B A．7日4时 B．8日8时 C．7日8时 D．8日4时 2．此时可能出现的现象是 （A ） A.安大略湖畔夕阳西下 B．几内亚湾沿岸烈日当空 C．澳大利亚东海岸夜幕深沉 D．泰晤士河畔曙光初现
手把手教你看懂日照分析图轻松买到阳光通透房
手把手教你看懂日照分析图轻松买到阳光通透房展开全文2015-03-12·07:07 | 亿房网信息中心武汉的房屋销售以期房为主，多数购房者是先交首付，边还款边等待交房，如果楼间距过于亲密，那么在交房住进去后才发现抬头就能看清对面邻居家锅里炒什么菜；想舒心在家过个周末却必须穿戴整齐，不然一不小心就被邻居一览无余；而且一天下来日照时间不超过2小时......没有隐私和阳光的日子，过起来是多么糟心！那么如何在没有交房的情况下就能了解小区的日照情况呢？展开（亿房网2015年3月12日文何卉）小编曾经是资深TVB剧迷，遍览群“剧”发现港剧很多剧情的设定都似曾相识！比如男女主角家是对门邻居，在各自房间里都可以清楚看清对方卧室的摆设，兴致好的时候还能隔着窗台调个情，据小编目测两个窗台间的距离估计一米都不到！武汉的土地虽然还不至于像香港一样紧张，但购房者对于过于亲密的楼间距还是持反感态度。
试想一下下班回家，抬头就能看清对面邻居家锅里炒什么菜；想舒心在家过个周末却必须穿戴整齐，不然一不小心就被邻居一览无余；而且一天下来日照时间不超过2小时......没有隐私和阳光的日子，过起来是多么糟心！而造成这种糟心生活的罪魁祸首就是买房时忽略了楼间距！殊不知楼间距大小对房屋采光、通风、噪音、隐私等都有极大的影响，这些直接决定着生活质量的好坏。
楼间距不达标如同生活在“集体宿舍”“虽然坐北朝南，开窗却几乎感受不到自然风，到冬天更惨，不开灯简直走路都会撞着家具。
”璇姐跟小编吐槽。
璇姐2013年在武昌买下一套2楼93平米左右的房子，去年交房装修后住进去没多久，就发现“通风采光”都有问题，原因就在于楼间距太小，“更要命的是，对面楼的邻居家大声的对话、锅碗瓢盆都能传到我们家，抬眼就能看到彼此，非常的尴尬！拉上窗帘是有了隐私，可采光通风又有影响”。
璇姐后悔不已，当时就是着急买新房入住，价格合适就拍板了，根本没有时间考察日照采光通风这些细节。
太阳光照图(日照图)的判读内容和方法
乙图中A、B点的地方时
甲图中 A：0时 B：12时
E：9时
乙图中 A：14时 B：20时
乙
F：21时
三、昼夜长短的判定
• 同一条纬线上各点昼长相等，夜长也相等；
即：昼长+夜长=24小时
• 就南、北半球而言，太阳直射点所在的半球 纬度越高昼越长，夜越短，而在另一半球情况 则正好相反； • 春秋分日全球各纬度处昼夜等长，均为12个 小时；赤道处全年昼夜等长。
得出地球的天文位置，进而判定季节和节气， 还可以判定太阳直射点，如果条件具备，还可 以确定直射点的坐标。
方法如下：
①北极圈以北为极昼，南极圈以南为极夜— ——夏至日，6.22前后，太阳直射北回归线， 太阳直射点的纬度位置为23°26′N
②南极圈以南为极昼，北极圈以北为极夜— ——冬至日，12.22前后，太阳直射南回归 线，太阳直射点的纬度位置为23°26′S
甲地为（ ）B
A．7日4时 B．8日8时 C．7日8时 D．8日4时 2．此时可能出现的现象是
（A ）
A.安大略湖畔夕阳西下 B．几内亚湾沿岸烈日当空 C．澳大利亚东海岸夜幕深沉 D．泰晤士河畔曙光初现
读右图判断1`--2题(阴影部分 表示黑夜) 1．此时太阳直射点的地理坐 标是 A
A．00，300E B．00，600E C．300E,300W D．00，1200E 2．此时有两条经线两侧日期 不同，这两条经线是 D A．日界线 本初子午线 B．00，1800 C．00，1500W D．1500W，1800
660 34′N 23026′N
图一
图二
一架在北半球飞行的飞机，飞越晨昏线上空时，当地为8日19时。
回答
1在下图所示的4个地区中，它飞越的是 A．① B．② C.③ D．④
高一地理-地球运动与日照图总结
• ③确定太阳直射点地理坐标
归纳: 纬度=90 归纳: 纬度=900-刚出 现极昼极夜的纬度值 经度= 经度=昼半球中央经线 的度数 判断右图中, 判断右图中,直射点 的地理坐标. 的地理坐标.
23°26′N,450W °
1 3 5 0E 6 6 03 4 ’N
• ④、时间的计算
0
6 12 •图中隐含的地方时通常有： 图中隐含的地方时通常有： 图中隐含的地方时通常有 •12时—昼半球中央经线； 12时 昼半球中央经线 昼半球中央经线； 12 •0时 —夜半球中央经线； 夜半球中央经线； 0 夜半球中央经线 •6时 —赤道与晨线相交点； 赤道与晨线相交点； 6 赤道与晨线相交点 •18时—昏线与赤道相交点； 18时 昏线与赤道相交点 昏线与赤道相交点； 18 •纬线与晨昏线相切的切点所在经线的地方时为0时或12时 纬线与晨昏线相切的切点所在经线的地方时为0 12时 纬线与晨昏线相切的切点所在经线的地方时为 时或12
能力提升
图2为2005年1月1日北京时间12点地球大阳高度分布图 2005年 日北京时间12点地球大阳高度分布图 12 (图中同心圆为太阳高度相同地点的连线，数字表示太阳高度 图中同心圆为太阳高度相同地点的连线， 根据该图联系所学知识回答4 值)，根据该图联系所学知识回答4-8题。
1．此时太阳直射点的地理坐标是 B． A．1200E，200N B．1200E，200S D． C．1160E，200N D．1160E，200S 2．关于此时太阳高度的叙述正确的是 A. 由直射点向四周降低 B．由200N向南北两侧递减 C. 由南回归线向南北两侧递减 D．由20OS向南北两侧递减
1、直射点的位置是：纬度23°26′N，经度120°E 直射点的位置是：纬度23°26′ 23 经度120° 120 北京时间是： 22日12时 2、北京时间是：6月22日12时 此时，北京天安门（40 40° 116° 红旗旗杆的影子朝向 3、此时，北京天安门 40°N，116°E）红旗旗杆的影子朝向是：西北
日照图
日照图的判读、昼夜长短、正午太阳高度1.侧视图太阳直射点：2.俯视图太阳直射点：3.光照图局部图4.光照图展开图学会以下几点1.太阳直射点的判断方法：2.昼长和夜长的判断方法：（数或算均要注意：）计算：某点日出时刻为该点所在纬线与晨线交点所在经线的地方时同一纬线各点日出的地方时刻相同夜长的一半为日出时间赤道与晨线的交点地方时为：昏线与赤道的交点地方时为：平分昼半球的经线的地方时：平分夜半球的经线的地方时：3.日期的范围:日期分界线有两条：新的一天的范围是：4.正午太阳高度的计算与实际应用:计算公式：（1）确定房屋的朝向：为了获得最充足的太阳光照，各地房屋的朝向与正午太阳所在的位置有关。
北回归线以北的地区，正午时太阳位于南方，房屋朝向南方；南回归线以南的地区，正午时太阳位于北方，房屋朝向北方。
（2）确定日期、日影长短及方向：太阳直射点上，物体的影子缩短为零；正午太阳高度越大，日影越短；正午太阳高度越小，日影越长。
正午是一天中日影最短的时刻。
日影永远朝向背离太阳的方向，如北回归线以北地区，正午日影永远朝向北方；南回归线以南地区，正午日影永远朝向南方；南、北回归线之间的地区，正午日影则有南、北朝向的变化。
（3）确定楼距、楼高：为了更好地保持各层楼都有良好的采光，楼与楼之间应当保持适当距离。
以我国为例，见图甲，南楼高度为h，该地冬至日正午太阳高度为H，则最小楼间距L为：L＝hcotH。
（4）太阳能热水器的倾角调整：为了更好地利用太阳能，应不断地调整太阳能热水器与楼顶平面之间的倾角，使太阳光与受热板之间成直角。
其倾角和正午太阳高度角的关系为α＋h＝90°(如图乙)。
规律总结：1．太阳直射点移动与昼夜长短，日出、日落的关系(1)太阳直射哪个半球，哪个半球就昼长夜短，纬度越高昼越长。
(2)太阳直射点向哪个方向移动，哪个半球就昼变长夜变短。
(3)太阳直射点的纬度越高，地球上各地昼夜相差幅度就越大，出现极昼极夜范围就越大。
光照图
2.极地俯视图
两分日,晨昏线过南北极并与经线圈重合. 两至日,晨昏线起止于南北极圈两端,极圈内出现 气：
夏至
冬至
春秋分
夏至
冬至
春秋分
三、光照图的绘制：
1.太阳光线 2.晨昏线 3.昼夜半球
夏至图
N
S
夏至极点图
小结
1.节气判断：
两至日,晨昏线起止于南北极圈两端,极圈内出现极昼(夜) 现象. 两分日,晨昏线过南北极并与经线圈重合
二分二至：
直射赤道 春分
直射北回归线 夏至 6月22日前后
直射南回归线 冬至 12月22日前后
直射赤道 秋分
一、太阳光照图的常见类型： 1、侧视图
夏至日
冬至日 春秋分日 春秋分日
一般北极在上,南极在下.晨昏线为直线,与太阳光线垂直并平分赤 道.两分日,晨昏线过南北极并与经线圈重合.两至日,晨昏线起止 于南北极圈两端,极圈内出现极昼(夜)现象.
2.光照图绘制步骤
练一练、下图中表示夏至日的是：
A,D
作业
1. 温习本节所讲 2.绘制冬至极点图
太阳光照图 ppt课件
B C
第三种、把昼夜半球平分在纵切面的投影
此类图赤道处的昼长和夜长
各是12小时。
太阳光线与AC晨线垂直，所
以阳光所射到的最近的一根
0°
经线（右图150°E）为阳光
直射的经线，地方时为正午
12点
判断节气仍然要看北极圈以
北、南极圈以南是极昼还是
极夜
第三种、把昼夜半球平分在纵切面的投影
此种投影在历次考核中出现
EH=90-(60-23.5)
二十四节气
立春、雨水、惊蛰、春分、 清明、谷雨、立夏、小满、 芒种、夏至、小暑、大暑、 立秋、处暑、白露、秋分、 寒露、霜降、立冬、小雪、 大雪、冬至、小寒、大寒。
无阳光直射 有阳光直射
无阳光直射
有极昼极夜 无 极 昼 极 夜
有极昼极夜
地球的自转
1、定义：地球绕其自转轴的旋 转运动。
注意：两至日正午太阳高度最大值包括赤道到回归线这 一个区域吗？
总结：全球除赤道外，同一纬度地区，昼夜长短和正午太阳 高度随季节而变化，使太阳辐射具有季节变化的规律； 同一季节。昼夜长短和正午太阳高度随纬度而变化，使太阳 辐射具有纬度变化的规律。
N
2001年会考第一题（5分）
N
A
D S
N
C
S
N
S
B
S
2、画地轴（用实线，二至日倾斜，二分日竖直）， 与地球交于南北两极，若地轴出头要标自转方向
3、过地心与地轴垂直画赤道（实线，标纬度），过 地心与太阳光线平行画黄道（实线）
4、过黄道与地球大圆的两个交点，与赤道平行画南 北回归线（虚线，标纬度）
5、过地心与太阳光线垂直画晨昏线（二至日与南北 极圈相切，二分日过南北极点），过晨昏线与地球大 圆的交点与赤道平行画南北极圈（虚线，标纬度）
日照分析图
今天给大家罗列下日照分析图，主要有单点日照分析图、区域日照分析图、沿线日照分析图、等时线日照分析图、立面区域日照分析图、窗户日照多点、端点、满窗分析图、窗日照对比分析图、三维场地日照分析图、三维沿线分析图、日照圆锥面分析图、平面阴影分析图、空间阴影分析图等等！请看下面。
1、日照平面区域分析图（多点分析）区域分析：分析一个或多个平面区域内的各点的日照，分析的平面区域可以是矩形区域、任意绘制多边形区域和已有闭合区域，并将计算结果数值直观的显示在各点上。
日照区域多点分析（红色的轮廓线是建筑、密密麻麻标注的是多点的日照时数）2、单点日照分析图自动计算单体建筑或群体建筑区域任意一点的日照时间，并在图上标注出单点位置及编号，还可生成单点分析结果统计报表。
当鼠标移到分析点上时，自动显示该点的日照情况。
3、沿线日照分析图根据日照标准的规定对建筑轮廓线上的采样点进行日照时间计算，并标注各采样点的日照时间。
分析线可以选择已有建筑轮廓线，也可以绘制分析线，绘制分析线时可以通过参照点或参照线进行精确定位。
如果分析线在建筑物内部，日照分析时在建筑物内部的那部分分析线，软件不进行日照分析。
分析完成后，各个分析点的日照时间自动在图中标注出来。
建筑轮廓线上的采样点进行日照时间计算4、平面等时线日照分析图在建筑群区域范围内平面上绘制出日照时间相等的连线。
5、建筑物表面日照分析（建筑墙立面日照分析图）建筑物表面、墙面区域日照分析图建筑物墙立面区域日照分析 6、建筑窗户多点日照分析图7、方案调整-日照圆锥面分析图日照圆锥面分析功能：太阳光线对指定分析点全天运行的圆锥轨迹，能集中反映出该点的日照情况，快速判定遮挡源，便于日照方案调整；在日照圆锥面上，品红色线区域为遮挡区域，黄色线区域为阳光通道区域，可直观的观察日照和遮挡的时刻和时间段；日照分析圆锥面（一）日照分析圆锥面（二）8、窗户日照对比分析-窗日照对比立面图在拟建建筑位置和高度已经确定的情况下，分析现有建筑上的窗户在拟建建筑建设前和建设后的日照对比情况，分析结果可汇总为直观的表格，供规划主管部门审批。
建筑日照 建筑日照的基本知识 棒影日照图(高教知识)
17
建筑间距
住宅建筑间距 住宅建筑间距是指两栋住宅之 间的水平距离。
这一指标决定了后栋住宅楼各户的日照条件， 这一指标也决定了居住用地的利用率，是居住 区规划设计的重要指标之一。
全面分析
18
建筑间距
住宅建筑应尽可能争取较好朝向（南偏东15º—南西15º），避 免西向布置，住宅间距以大寒日满窗日照时数计：大城市不少于 2h，中小城市不少于3h，旧城改建区不少于1h。不同形式的住宅 建筑，考虑日照、采光、通风、消防等综合因素，其间距参照值 如下：
全面分析
13
各地区所采用的标准时间是各国按所处地理经度位置以某一中 心子午线的时间为标准时。我国标准时是以东经度作为北京时 间的标准。国际上以穿过英国伦敦格林威治天文台的经线为本 初经线，是经度的零度线，由此向东和向西各分为180度，称 为东经和西经。
4---换算系数，分／度。
全面分析
地方经度在中心经度 以西时，经度每差1 度地方时比标准时提 前4分钟；在中心经 度以东时，经度每差 1度地方时比标准时 推后4分钟。
计算建筑日照间距：
全面分析
22
如建筑地点、高度及日照要求均与上例相同，但建筑朝向为南偏东15。求 最小建筑日照间距。
先求太阳方位角和高度角.
再求Y角 γ=A-a a—墙面法线与正南方向所夹的角，度；以南偏西为正，偏东为负。
最后求距离
DHctg cΒιβλιοθήκη os全面分析23§ 5-5-2建筑日照
建筑日照设计的主要任务： 确定城乡的规划及道路的宽度、居住区的位
（4）高层住宅建筑正面间距不小于较高建筑物高度的0.5倍， 且最小间距不小于24m，侧间距不小于13m。
全面分析
19
建筑间距
日照图的类型及判读课件
(4)昼夜长短的确定 ①纬度变化。太阳直射点位于北半球，则北半球各地 昼长夜短，越往北，昼越长，北极地区出现极昼，极昼范 围是北纬(90°－直射点的纬度数)及其以北地区；南半球各 地昼短夜长，越往南，夜越长，南极地区出现极夜，极夜 范围是南纬(90°－直射点的纬度数)及其以南地区。 太阳直射点位于南半球则相反。 ②季节变化。太阳直射点向北移动，则北半球各地昼 渐长，夜渐短；直射点向南移动，则北半球各地昼渐短， 夜渐长；无论直射点怎样移动，赤道上终年昼夜等长。 ③昼弧与夜弧的比例＝昼和夜的经度数比 昼长＝昼弧经度数/15°＝(正午12时－日出时间)×2 夜长＝夜弧经度数/15°＝(子夜24时－日落时间)×2
13
从春分日至夏至日，随着太阳直射点北移，太阳升起和落 下方向也逐渐北移；从夏至日至秋分日，太阳直射点南移 ，太阳的升落方向也逐渐向南移。北半球冬半年，太阳直 射在南半球，北半球各地昼短于夜，南半球反之。全球各 地(极昼极夜区域除外)太阳从东南方升起，西南方落下， 因而日出时日影朝向西北，日落时日影朝向东北。从秋分 日至冬至日，随着太阳直射点南移，太阳的升落方向也逐 渐南移；从冬至日至第二年的春分日，太阳直射点北移， 太阳的升落方向也逐渐北移。地球上出现极昼的地区，北 半球太阳正北升，正北落，南半球太阳正南升，正南落。 南北极点上，出现极昼期间，太阳高度在一天中是不变的 。(即太阳周日视运动轨迹总是与极点的地平圈平行，太阳 在一天中没有升起和落下)。由此可见，太阳的升落方向( 日影的朝向与升落方向相反)不仅随空间而且随时间的变化 而变化。从赤道开始，随着纬度的升高，太阳的升落在南 北方向上的变化幅度也逐渐增大。
9
(2)太阳高度的确定 太阳高度由直射点向四周逐渐降低，直射点的太阳高 度为90°，晨昏线上为0°。直射点位于昼半球的中心。 太阳直射点的地理坐标：晨昏线与某纬线相切，太阳 直射点的经度＝昼半球中间经线度数，太阳直射点的纬度 ＝90°－相切点所在的纬度(直射点与发生极昼的地区在同 一半球)。 (3)地方时的确定 ①晨线与赤道的交点所在的经线的地方时为6时，昏线 与赤道的交点所在的经线的地方时为18时。 ②昼半球中央经线的地方时为正午12时，夜半球中央 经线的地方时为0时。
晨昏线与日照图ppt
点的纬度数.(太阳直射点的纬度数与出现极昼极夜现象地 区的最低纬度数互余.)
※有极昼极夜现象的地区的最低纬度数等于90°-直射
点的纬度数.(太阳直射点的纬度数与出现极昼极夜现象地 区的最低纬度数互余.)
与经线圈的关系重合或者有夹角(夹角α范围如何?)
α
在0 o 23 26’之间，且与太阳 直射点的度数相同。
N
α
β
※有极昼极夜现象的地区的最低纬度数等于90°-直射
点的纬度数.(太阳直射点的纬度数与出现极昼极夜现象地 区的最低纬度数互余.)
太阳直射点纬度﹢出现极昼极夜现象地区的最低纬度数﹦90°
直射点10°S
※有极昼极夜现象的地区的最低纬度数等于90°-直射
7.判断日出日落
1.二分日，全球昼夜平分 2.赤道地区全年昼夜平分 3.日出时间=12-昼长的一半； 日落时间=12+昼长的一半； 4、太阳直射的经线地方时为12点 5、昼半球中央经线的地方时为12点 6、夜半球中央经线的地方时为当天0点（或者前一天的24点）
8.计算区时与地方时
赤道交晨线的点所在经线为6时; 赤道交昏线的点所在经线为18时; 昼半球中央经线的地方时为正午12点 夜半球中央经线的地方时为子夜24 点（ 0点） 6时
读图回答 1.图一所示时间，地球运行 的位置可能是图二中的（A ） A.a或b B.b或c 700E C.c或d D.D或a
2.如图所示的时间里可能出现的 现象是（ C ） ① 华北平原麦浪滚滚，丰收在望 ②北京昼长于夜，且夜在增长 ③ 时值深秋，北京常有寒潮侵袭 ④ 北京昼长于夜，且夜在缩短 A． ①②③ B ①③④ C． ①②④ D ②③④
读右图判断1`--2题(阴影部分 表示黑夜) 1．此时太阳直射点的地理坐 标是 A A．00，300E B．00，600E C．300E,300W D．00，1200E 2．此时有两条经线两侧日期 不同，这两条经线是 D A．日界线 本初子午线 B．00，1800 C．00，1500W D．1500W，1800
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（２）图示日期所在的季节，
亚热带气候区大陆东部的河流
处于
（洪水期或枯水
期）；西部的气候特征
为Leabharlann 。9．读某日正午太阳高度纬度分布图，回答：
（１）该日为 月 日太阳高度分布图。此日全
球正午太阳高度的分布规律是
。
（２）此日，南回归线正午太阳高度是
圈上的正午太阳高度是
。
。北极
（３）此时，我国气候特点是
。
6月22日 太阳高度及日出、日落时刻统计图
6月22日
２．如下图，阴影部分表示黑夜，完成下列要求：
（１）此图为_________月_________日前后，此 时北京时间是_________。 _________方向，由Ａ点
到Ｂ点的最短路径方向为__________________。
• ３．读右图分析： • （１）若Ｃ点经度为零，且此刻
为6月20日4时，则北京时间是 _________月_________日 _________时。
5．读下图回答：
（1）当AB为晨线时，此日是
是
。
前后，判断理由
（2）当DF为昏线时，此日太阳直射点的纬度位置
是
。
（3）当AC为晨线时，此日是
节气；当DE为昏线时，此日
是
节气；当AD为为晨线时，此日是
节气。
（4）若DE为晨线，此刻北京时间是
点；当北京时间是8点正，DF是 线
6、
7．读半球示意图，图中心点为 北极，若阴影部分表示7月6日， 非阴影部分表示7月7日，回答：
（1）此时，“北京时间”是_________日_________时。 （2）此时太阳直射点范围在__________________。
8．读图回答： （1）图中北纬66°34′处的昼 长为 小时。下列四地中，这
一天的正午太阳高度最大的是----------------------（ ）
A．新加坡（约1°N） B．广州（约23°N） C．悉尼（约33°S） D．北京（约40°N）
Ｅ四点昼夜长短变化最大的是 _________点。
此日正午太阳高度由大到小的排 列是_________。
4）此日后至我国的春节， 太阳直射点的移动方向是 _________。
4．图中阴影表示黑夜，读图判断： （1）图示的时刻前后数日内 A、漠河的白天比广州长 B、南极长城站处于极昼时期 C、密西西比河处于枯水期 D、硅谷地区天气干热 （2）图示的时刻，北京时间是 A．8时20分 B．20时20分 C．9时40分 D．21时40分
１．读图回答：（阴影部分表示黑夜）
（１）此图以_________为中心， 日期为_________月_________ 日。 （２）乙在丁的_________方向， 丁在丙的_________方向。 （３）Ａ、Ｂ、Ｃ三点正午太 阳高度最大的是_________；白 昼最长的是_________；Ｂ点的 昼长比Ａ点（长、短）______ 小时。 （４）乙为_________点钟，丙 为_________点钟，Ｂ点日出是 _________点钟，Ｂ点日落是 _________点钟。
