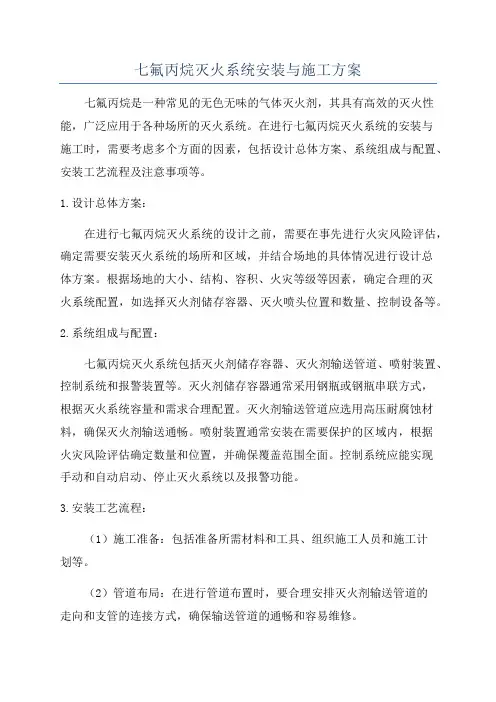

七氟丙烷灭火系统安装与施工方案七氟丙烷是一种常见的无色无味的气体灭火剂,其具有高效的灭火性能,广泛应用于各种场所的灭火系统。

在进行七氟丙烷灭火系统的安装与施工时,需要考虑多个方面的因素,包括设计总体方案、系统组成与配置、安装工艺流程及注意事项等。

1.设计总体方案:在进行七氟丙烷灭火系统的设计之前,需要在事先进行火灾风险评估,确定需要安装灭火系统的场所和区域,并结合场地的具体情况进行设计总体方案。

根据场地的大小、结构、容积、火灾等级等因素,确定合理的灭火系统配置,如选择灭火剂储存容器、灭火喷头位置和数量、控制设备等。

2.系统组成与配置:七氟丙烷灭火系统包括灭火剂储存容器、灭火剂输送管道、喷射装置、控制系统和报警装置等。

灭火剂储存容器通常采用钢瓶或钢瓶串联方式,根据灭火系统容量和需求合理配置。

灭火剂输送管道应选用高压耐腐蚀材料,确保灭火剂输送通畅。

喷射装置通常安装在需要保护的区域内,根据火灾风险评估确定数量和位置,并确保覆盖范围全面。

控制系统应能实现手动和自动启动、停止灭火系统以及报警功能。

3.安装工艺流程:(1)施工准备:包括准备所需材料和工具、组织施工人员和施工计划等。

(2)管道布局:在进行管道布置时,要合理安排灭火剂输送管道的走向和支管的连接方式,确保输送管道的通畅和容易维修。

(3)灭火喷头安装:根据设计方案确定的位置,进行灭火喷头的安装,确保喷射范围全面且布置紧密。

(4)控制系统安装:根据设计方案确定的控制系统位置,进行控制设备的安装和接线,确保系统的正常运行和信号的稳定传输。

(5)灭火剂充装:在灭火系统安装完成后,需进行灭火剂的充装,确保系统的正常使用。

(6)系统调试:完成安装后,需进行系统的调试和监测,确保系统的正常运行和有效性。

4.注意事项:(1)安全防护:在进行七氟丙烷灭火系统的安装与施工时,需做好相应的安全防护工作,包括佩戴相关防护装备、遵守操作规程等,确保施工人员的安全。

(2)合规要求:在进行七氟丙烷灭火系统的安装与施工时,需符合相关法规和合规要求,例如消防法规、相关标准等。

柜式七氟丙烷气体灭火系统安装与施工方案模板

柜式七氟丙烷气体灭火系统安装与施工方案模板

柜式七氟丙烷气体灭火系统安装与施工方案模板文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。

启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

图例:1.放气指示灯2.紧急启停按钮3.声光报警器4.火灾探测器5.电气控制线路6.柜式灭火系统7.压力开关8.电磁驱动器9.报警控制装置规格参数:系统统的场所合下列要求:(1) 环境温度为0℃~50℃,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

(6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。

七氟丙烷灭火系统安装与施工方案

七氟丙烷灭火系统安装与施工方案

七氟丙烷灭火系统安装与施工方案1.系统选择首先需要根据场所的特点和消防需求选择适合的七氟丙烷灭火系统。

一般来说,七氟丙烷灭火系统适用于密闭或半密闭的空间,如机房、电子设备室、文档室等。

在选择系统时需要考虑系统容量、放出时间、温度检测和报警等功能。

2.设计根据施工场所的具体情况,进行系统的设计。

首先确定系统的灭火剂储存容器和放出装置的位置,并考虑灭火剂的传输管道和喷嘴的布置。

同时,需要考虑系统的监测与报警装置的安装位置,以及与其他消防系统的联动。

3.材料准备在施工前,需要准备好相应的材料和设备。

包括七氟丙烷灭火剂储存容器、放出装置、传输管道、阀门、喷嘴等。

此外,还需要准备好系统的监测与报警装置、联动设备等。

4.施工步骤(1)安装储存容器:首先将七氟丙烷灭火剂储存容器安装在指定位置,确保容器的稳定和可靠性,并与放出装置通过传输管道进行连接。

(2)安装放出装置:将放出装置安装在设计好的位置,与灭火剂储存容器相连,并确保放出装置的良好密封和操作可靠。

(3)安装传输管道:按照设计要求,将传输管道安装好,并连接到储存容器和放出装置,确保传输管道的连续性和密封性。

(4)安装喷嘴:根据设计要求,将喷嘴安装在需要保护的区域内,确保喷嘴的布置合理和灭火效果良好。

(5)安装监测与报警装置:根据设计要求,将系统的监测与报警装置安装在指定位置,并与灭火系统的其他部件进行连接和联动。

(6)调试与测试:完成施工后,需要进行系统的调试和测试。

包括对系统的气密性、压力、放出时间和联动等进行检测和调整,确保系统的正常工作和可靠性。

5.安全措施在施工过程中,需要严格遵守相关安全规范。

如穿戴防护装备、使用合适的工具、注意气体泄漏等。

同时,还需要对周围环境和其他设备进行保护和清洁,避免施工过程中的意外事故和损坏。

总结:七氟丙烷灭火系统的安装与施工需要根据具体情况进行选择、设计、材料准备和施工步骤。

在施工过程中,需要注意安全措施,保证施工质量和系统的可靠性。

柜式七氟丙烷气体灭火系统安装与施工方案

柜式七氟丙烷气体灭火系统安装与施工方案

柜式七氟丙烷气体灭火系统安装与施工方案一、前期准备1.了解工程要求:熟悉工程所在地的建筑结构、设备布局,了解工程要求和技术规范。

2.设计方案选择:根据工程要求和建筑结构特点,选择合适的柜式七氟丙烷气体灭火系统设计方案。

3.采购材料准备:根据设计方案确定所需的柜式七氟丙烷气体灭火装置、支架、管道、喷头等材料,并进行采购,确保材料的质量和数量。

二、安装准备1.安装位置选择:根据设计方案和工程要求,选择合适的安装位置,确保柜式七氟丙烷气体灭火系统能够覆盖整个场所。

2.安装固定支架:根据柜式七氟丙烷气体灭火装置的尺寸和重量,设计和制作固定支架,以确保安装的稳固和安全。

3.建立管道连接:根据设计方案,将柜式七氟丙烷气体灭火装置与场所中的喷头和气瓶进行管道连接,确保气体的输送畅通无阻。

4.安装喷头:根据设计方案和安全要求,将喷头安装在合适的位置,以确保灭火效果最大化。

三、安装施工1.解压安装:将柜式七氟丙烷气体灭火装置进行解压,并确保气体灭火装置的零件齐全并没有损坏。

2.吊装安装:采用吊车等设备将柜式七氟丙烷气体灭火装置吊装到固定支架上,并使用螺栓等进行牢固固定。

3.管道连接:根据前期准备中建立的管道连接方式,将柜式七氟丙烷气体灭火装置与喷头和气瓶进行管道连接,使用密封胶进行密封。

4.喷头安装:根据设计方案,将喷头安装在各个区域的合适位置,并使用螺栓等进行固定,确保喷头的稳定性。

5.系统测试:完成安装后,对柜式七氟丙烷气体灭火系统进行测试。

包括对气体灭火装置的压力测试、电气连接测试和手动/自动开启系统测试等。

四、安全施工1.人员安全:对参与安装施工的人员进行安全培训,确保其了解柜式七氟丙烷气体灭火系统的危险性和安全操作规程。

2.环境安全:在施工过程中,确保场所的通风良好,防止七氟丙烷气体泄漏对人员和环境造成危害。

3.工具安全:使用符合标准的工具和设备,同时做好工具和设备的保养和维护工作,确保其在施工过程中的正常使用。

柜式七氟丙烷-气体灭火系统-安装与施工-方案

柜式七氟丙烷-气体灭火系统-安装与施工-方案

柜式七氟丙烷-气体灭火系统-安装与施工-方案柜式七氟丙烷气体灭火系统设计与施工方案1、系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快。

启动方式为自动控制、手动电气控制二种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

感温探测器感烟探测器柜式灭火装置喷嘴自动报警灭火控制器声光报警器放气指示灯紧急启动停止按钮接消防控制室防护区警铃防护区单瓶组安装示意图柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

2、设计方案省监狱管理局机房面积52平方米,房间高度3.6米。

根据GB50370-2005《气体灭火系统设计规范》设计浓度为8%。

药剂用量计算公式: 计算公式:)100(11C C S V K W -⋅=其中:W —— 灭火设计用量或惰化设计用量(kg )K —— 海拔高度修正系数V —— 防护区的净容积(m ³)S —— 灭火剂过热蒸汽在101KPa 大气压和防护区最低环境温度下的比容(m³/kg ),按公式计算:S=0.1269+0.000513·T ,T 为防护区内最低环境温度(℃)C1 —— 灭火设计浓度或惰化设计浓度(%),按表A 中的规定取值泄压面积计算公式: 计算公式:f xx P Q F 15.0=其中:Fx —— 泄压口面积(m ²)Qx —— 灭火剂在防护区的平均喷放速率(Kg/s )根据计算结果如下:根据计算,选择2套GQQ90-PL装置,每套装置充装药剂60公斤。

柜式七氟丙烷气体灭火系统安装与施工方案模板

柜式七氟丙烷气体灭火系统安装与施工方案模板

柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。

启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

图例:1.放气指示灯2.紧急启停按钮3.声光报警器4.火灾探测器5.电气控制线路6.柜式灭火系统7.压力开关8.电磁驱动器9.报警控制装置规格参数:系统统的场所合下求:(1) 环境温度为0℃~50℃,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

(6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。

喷嘴的喷射方向应朝防护区。

本系统安装时,应按照下列顺序进行:将柜体放置在保护区内指定位置。

将灭火剂瓶组放入柜体中,位置靠后并居中,放入时不得产生过大冲击,不得使瓶组倾倒。

柜式七氟丙烷气体灭火系统安装和施工方案

柜式七氟丙烷气体灭火系统安装和施工方案

柜式七氟丙烷气体灭火系统安装和施工方案一、前期准备在进行柜式七氟丙烷气体灭火系统的安装和施工之前,首先需要进行充分的前期准备工作。

包括制定详细的工程方案,对场地进行勘测和测量,确定灭火系统的布置和设计,确保系统的完整性和可用性。

二、安装准备1.确定柜式七氟丙烷气体灭火系统的安装位置和数量。

根据场地的具体情况及安全要求,确定灭火柜的数量和布置方式。

2.检查供电系统和信号系统的配套设施。

确保配电、配线等设备符合技术要求,并能满足系统的工作需求。

3.检查气源系统和排气系统的安装条件。

确保气源系统正常供气,排气系统正常排放气体。

三、材料准备四、安装和施工步骤1.安装气体储存柜。

根据设计方案,将气体储存柜安装在预定位置,确保储存柜的固定牢固,不会因外力影响导致移动或倾斜。

2.安装报警器和测温探头。

根据灭火系统的布置和设计方案,在关键位置安装报警器和测温探头,确保可以及时感应到温度异常和火灾情况,准确报警。

3.安装控制器和起动按钮。

根据设计方案,在便于操作和控制的位置安装控制器和起动按钮,确保可以手动启动灭火系统,并对系统进行监控和控制。

4.进行电气接线和调试。

根据系统的电气接线图,将各个设备连接起来,并进行调试,确保系统正常工作和可靠运行。

5.进行气体充装和压力测试。

按照标准规范,对系统进行气体充装,并进行相应的压力测试,确保系统压力正常、阀门和管道无泄漏。

6.进行全面试验和调试。

通过对系统进行全面试验和调试,确保系统的各项功能正常,能够满足设计要求和安全要求。

7.进行系统的培训和操作指导。

对系统进行相关的培训和操作指导,使用户能够熟悉系统的操作和维护方法,提高系统的有效性和可靠性。

五、验收和维护安装和施工完成后,需要进行相应的验收和维护工作。

包括对系统的各项指标进行检查和测试,确保系统符合相关的标准和规范。

同时,建立完善的维护和保养制度,定期对系统进行检修和维护,确保系统的正常运行和长期可靠性。

总之,柜式七氟丙烷气体灭火系统的安装和施工方案需要进行充分的前期准备工作,安装过程需要按照严格的工艺流程进行,同时需要进行相关的测试和调试工作,最后进行验收和维护。

柜式七氟丙烷气体灭火系统安装与施工方案

柜式七氟丙烷气体灭火系统安装与施工方案

柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。

启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

图例:1.放气指示灯2.紧急启停按钮3.声光报警器4.火灾探测器5.电气控制线路6.柜式灭火系统7.压力开关8.电磁驱动器9.报警控制装置规格参数:装置设计工作压力 2.5 MPa装置最大工作压力(50℃) 4.2MPa灭火剂储存容器充装压力(20℃) 2.5MPa灭火剂储存容器容积40L,70L,90L,120L最大喷射时间10s装置工作电源DC24V气体储存环境温度0℃~50℃1.2系统安装本系统的安装场所应符合下列要求:(1) 环境温度为0℃~50℃,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

柜式七氟丙烷,气体灭火系统,安装和施工,方案

柜式七氟丙烷,气体灭火系统,安装和施工,方案

柜式七氟丙烷,气体灭火系统,安装和施工,方案柜式七氟丙烷气体灭火系统设计与施工方案1、系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快。

启动方式为自动控制、手动电气控制二种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

接消防控制室感温探测器感烟探测器喷嘴自动报警灭火控制器柜式灭火装置警铃声光报警器放气指示灯防护区紧急启动停止按钮防护区单瓶组安装示意图接消防控制室喷嘴自动报警灭火控制器感温探测器感烟探测器柜式灭火装置警铃声光报警器放气指示灯防护区紧急启动停止按钮双瓶组防护区双瓶组安装示意图系统具有自动和手动启动两种方式。

自动启动方式:当只有一种探测器发出火灾信号时,控制主机启动警铃或声光报警器,通知火灾发生,但并不启动灭火装置。

当两种探测器发出火灾信号时,控制主机启动警铃和声光报警器,联动关闭防护区开口,进入灭火启动延时,达到设定的延时时间后,自动启动灭火装置。

如在喷放延时过程中发现不需要启动灭火装置,可按下防护区外或控制器上的“紧急停止”按钮,终止灭火指令。

手动启动方式当转换开关置于“手动”位置时,灭火装置处于手动状态。

在该状态下,探测器发出火灾信号,控制主机启动警铃和声光报警器,通知火灾发生,但并不启动灭火装置。

此时按下防护区外或控制器上的“手动启动”或“紧急启动”按钮,可以启动灭火装置。

注意:无论控制主机处于自动或手动状态,按下“紧急启动”和“手动启动”按钮,都可启动灭火装置。

柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

柜式七氟丙烷气体灭火系统安装和工程施工设计方案

柜式七氟丙烷气体灭火系统安装和工程施工设计方案

柜式七氟丙烷气体灭火系统安装和工程施工设计方案一、引言柜式七氟丙烷气体灭火系统是一种高效、无污染、可靠的灭火系统,广泛应用于各类电气设备、计算机机房、通信机房、电力控制室等需要保护的场所。

本方案将详细介绍柜式七氟丙烷气体灭火系统的安装和工程施工设计方案。

二、系统组成和工作原理柜式七氟丙烷气体灭火系统主要由七氟丙烷灭火剂储罐、管网系统、喷头、探测系统和控制系统等组成。

系统工作原理是在火灾发生时,探测系统会检测到火源,向控制系统发送信号,控制系统开启储罐内的七氟丙烷灭火剂,经过管网输送到喷头进行释放,形成灭火效果。

1.工程前期准备(1)根据施工场所的实际情况,选择适宜的储罐位置,并确保储罐稳定、安全。

(2)制定详细的施工方案,并与相关部门协商和取得相应的审批文件。

(3)购买合适的七氟丙烷灭火系统设备,并保证其质量符合相关标准要求。

2.设备安装(1)根据设计方案,安装储罐、管网系统、喷头等设备,并确保其安装牢固、密封可靠。

(2)根据控制系统的要求,安装控制柜、探测设备等相关设备,并将其与其他设备进行连接,形成完整的系统。

3.探测系统安装(1)根据设计要求,将探测器安装在需要保护的区域,并保证其检测能力覆盖到每个角落。

(2)将探测器与控制系统连接,确保系统能够实时监测到火源信号,并及时做出响应。

4.管网系统安装(1)根据设计方案,将管道、阀门等组装固定在适当位置,确保管道的连通性和稳定性。

(2)根据喷头布置方案,将喷头安装在需要保护的位置。

5.控制系统安装(1)根据设计要求,安装控制柜、控制面板等设备,将其连接到管网系统和探测系统,并确保其正常工作。

(2)进行控制系统的调试和测试,确保系统能够准确、可靠地控制七氟丙烷灭火剂的释放。

6.系统调试(1)完成系统的安装后,需要进行整体的系统调试,确保各个设备之间的连接正确、稳定,并进行漏气测试,确保系统没有任何泄漏现象。

(2)对探测系统进行灵敏度测试和触发测试,确保系统能够准确地检测到火源信号,并能及时启动灭火剂的释放。

七氟丙烷灭火系统安装与施工方案

七氟丙烷灭火系统安装与施工方案

七氟丙烷灭火系统安装与施工方案七氟丙烷灭火系统是一种广泛应用于各种场所的灭火设备,其高效性和低对环境损害的特点使其备受青睐。

本文将针对七氟丙烷灭火系统的安装与施工方案进行详细介绍。

1. 系统组成七氟丙烷灭火系统由以下组成部分构成: - 气瓶及充装气体 - 爆管及阀门 - 喷嘴- 管道及支架 - 气体释放控制装置2. 安装前准备工作在安装七氟丙烷灭火系统之前,需要进行以下准备工作: - 确定灭火系统的设计方案 - 测量施工场地的尺寸 - 确保气瓶的固定位置符合要求 - 确保所需材料及工具的准备3. 安装步骤3.1 安装气瓶及充装气体首先,将气瓶按照设计要求固定在固定支架上,并连接好气瓶与系统的管路,然后对气瓶进行充装。

3.2 安装爆管及阀门将爆管和阀门按照要求连接到气瓶上,并进行密封处理,确保气体不会泄漏。

3.3 安装喷嘴根据设计要求,在被保护区域内安装喷嘴,确保覆盖整个区域,并与管道连接。

3.4 安装管道及支架安装管道和支架,确保管道连接牢固,并且支架能够承受系统的重量。

3.5 安装气体释放控制装置最后安装气体释放控制装置,并进行调试和测试,确保系统能够正常工作。

4. 施工注意事项在安装七氟丙烷灭火系统时,需要注意以下事项: - 严格按照设计方案进行安装 - 注意安装过程中的气体泄漏问题 - 确保所有设备和管件符合相关标准 - 注意施工现场的通风情况,避免气体浓度过高5. 总结七氟丙烷灭火系统的安装与施工需要进行精心计划和执行,只有严格按照相关标准要求进行操作,才能确保系统的正常运行和灭火效果。

希望本文所述内容能为相关人员提供实用的帮助与指导。

柜式七氟丙烷气体灭火系统安装与现场施工方法

柜式七氟丙烷气体灭火系统安装与现场施工方法

柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介我厂生产的无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。

启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以规格参数:1.2本系安装场所合下境温度℃~50通气中用连接螺母连接管路组件与瓶组的容器阀出口,注意与容器阀出口连接需要先将连接螺母拧到管路上(此处为左旋螺纹),旋入深度为连接管的密封圆弧面与连接螺母的右端螺纹底面基本重合,再将右端螺纹与容器阀出口连接(手力拧紧)。

观察喷嘴安装管是否与柜体的喷嘴安装孔对正,如不对正调节连接箍使之对正,同时注意连接箍上压力开关座的方向,不得使压力开关座的方向朝正前或正后,调节好后锁紧管路组件中的锁紧冒。

将喷嘴连接管做辅助密封处理(缠生料带或涂密封胶)并将喷嘴安装。

微调灭火剂瓶组位置,使之靠在柜体后壁并居中。

安装抱箍及挂钩将瓶组固定。

扳手拧紧连接螺母。

将压力开关做辅助密封处理后安装到压力开关座上;并将电磁驱动器安装在容器阀上,锁好柜门。

安装完毕。

1.3 系统调试系统调试待系统安装完毕后,即可对系统进行调试。

注意:气体钢瓶电磁阀接入24 V15s左右(可以进行设置)。

5s。

1—5次,功能应不变。

响器动。

2)立即启动功能调试利用按下控制盘上的启动按键进行启动,此时控制盘的“启动”指示灯常亮,电磁阀动作且能保持时间应在5s左右(可以进行设置)。

按下控制器上“气体启动”编码点所对应的手动消防启动盘的按键后,此时控制盘的“启动”指示灯常亮,电磁阀动作且能保持时间应在5s左右(可以进行设置)。

3)故障显示和上报功能调试将控制盘与紧急启动/停动按钮的任意连线断开,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。

柜式七氟丙烷气体灭火系统安装与施工方案模板

柜式七氟丙烷气体灭火系统安装与施工方案模板

柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。

启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

图例:1.放气指示灯2.紧急启停按钮3.声光报警器4.火灾探测器5.电气控制线路6.柜式灭火系统7.压力开关8.电磁驱动器9.报警控制装置规格参数:装置设计工作压力 2.5 MPa装置最大工作压力(50℃) 4.2MPa灭火剂储存容器充装压力(20℃) 2.5MPa灭火剂储存容器容积40L,70L,90L,120L最大喷射时间10s装置工作电源DC24V气体储存环境温度0℃~50℃1.2系统安装本系统的安装场所应符合下列要求:(1) 环境温度为0℃~50℃,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

柜式七氟丙烷气体灭火系统安装与施工方案模板

柜式七氟丙烷气体灭火系统安装与施工方案模板

柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。

启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

图例:1.放气指示灯2.紧急启停按钮3.声光报警器4.火灾探测器5.电气控制线路6.柜式灭火系统7.压力开关8.电磁驱动器9.报警控制装置规格参数:装置设计工作压力 2.5 MPa装置最大工作压力(50℃) 4.2MPa灭火剂储存容器充装压力(20℃) 2.5MPa灭火剂储存容器容积40L,70L,90L,120L最大喷射时间10s装置工作电源DC24V气体储存环境温度0℃~50℃1.2系统安装本系统的安装场所应符合下列要求:(1) 环境温度为0℃~50℃,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

柜式七氟丙烷气体灭火系统安装与施工方案之欧阳语创编

柜式七氟丙烷气体灭火系统安装与施工方案之欧阳语创编

柜式七氟丙烷气体灭火系统安装与施工方案1.1系统简介我厂生产的无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST单区气体控制盘安装使用说明书)。

启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

图例:1.放气指示灯2.紧急启停按钮3.声光报警器4.火灾探测器5.电气控制线路6.柜式灭火系统7.压力开关8.电磁驱动器9.报警控制装置规格参数:1.2系统安装本系统的安装场所应符合下列要求:(1) 环境温度为0℃~50℃,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

(6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。

喷嘴的喷射方向应朝防护区。

本系统安装时,应按照下列顺序进行:将柜体放置在保护区内指定位置。

七氟丙烷灭火系统安装与施工方案

七氟丙烷灭火系统安装与施工方案

七氟丙烷灭火系统安装与施工方案一、气体灭火系统施工施工准备1、一般规定(1)气体灭火系统施工前应具备下列技术资料:(2)设计施工图,设计说明书,系统及其主要组件的使用、维护说明书。

(3)容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告;灭火剂输送管道及管道附件的出厂检验报告与合格证。

(4)系统中采用的不能复验的产品,如安全膜片等,应具有生产厂出具的同批产品检验报告与合格证。

(5)气体灭火系统的施工应具备下列条件:1)防护区和灭火剂贮瓶间设置条件与设计相符。

2)系统组件与主要材料齐全,其品种、规格、型号符合设计要求。

2、系统组件检查(1)气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查,并应符合下列规定:1)系统组件无碰撞变形及其他机械性损伤。

2)组件外露非机械加工表面保护涂层完好。

3)铭牌清晰,组件所有外露接口均设有防护堵、盖,且封闭良好,接口螺纹和法兰密封面无损伤。

符合国家标准《二氧化碳灭火系统设计规范》GB50193的规定。

4)气体灭火系统安装前应检查灭火剂贮存容器内的充装量与充装压力,且应符合下列规定:5)灭火剂贮存容器的充装量不应小于设计充装量,且不得超过设计充装量的1.5%。

6)灭火剂贮存容器内的实际压力不应低于相应温度下的贮存压力,且不应超过该贮存压力的5%。

(2)在气体灭火系统安装前应对阀驱动装置进行检查,并应符合下列规定:1)电磁驱动装置的电源电压应符合系统设计要求。

通电检查电磁铁芯,其行程应能满足系统启动要求,且动作灵活无卡阻现象。

2)气动驱动装置贮存容器内气体压力不应低于设计压力,且不得超过设计压力的5%。

3)气动驱动装置中的单向阀芯应启闭灵活,无卡阻现象。

3 、系统主要部件的功能及作用(1)箱体箱体是用来固定灭火剂贮存容器,启动瓶控制器等部件的,箱体底部有地脚螺栓,供固定设备用。

柜式七氟丙烷气体灭火系统安装与施工方案

柜式七氟丙烷气体灭火系统安装与施工方案

柜式七氟丙烷气体灭火系统安装与施工方案系统简介我厂生产的无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见 GST单区气体控制盘安装使用说明书)。

启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

图例:规格参数:(1) 环境温度为0c 〜50C ,且干燥、通风良好;(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护, 装置不得受到震动和冲击;(3) 整个柜体必须能安装平稳,不允许倾斜;(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的 通风机和安装统的场所合下求:通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;(5)当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

(6)安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。

喷嘴的喷射方向应朝防护区。

本系统安装时,应按照下列顺序进行:将柜体放置在保护区内指定位置。

将灭火剂瓶组放入柜体中,位置靠后并居中,放入时不得产生过大冲击,不得使瓶组倾倒。

用连接螺母连接管路组件与瓶组的容器阀出口,注意与容器阀出口连接需要先将连接螺母拧到管路上(此处为左旋螺纹),旋入深度为连接管的密封圆弧面与连接螺母的右端螺纹底面基本重合,再将右端螺纹与容器阀出口连接(手力拧紧)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

柜式七氟丙烷气体灭火系统安装与施工方案
1.1系统简介
我厂生产的无管网自动灭火装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。

喷射时间短,灭火速度快,该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘(见GST 单区气体控制盘安装使用说明书)。

启动方式为自动控制、手动电气控制和机械应急手动控制三种。

自动控制、手动电气控制可进行切换。

一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。

当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。

柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。

当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本装置。

图例:
1.放气指示灯
2.紧急启停按钮
3.声光报警器
4.火灾探测器
5.电气控制线路
6.柜式灭火系统
7.压力开关
8.电磁驱动器
9.报警控制装置规格参数:






符合下列要求:
(1) 环境温度为0℃~50℃,且干燥、通风良好;
(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击;
(3) 整个柜体必须能安装平稳,不允许倾斜;
(4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭;
(5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。

(6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。

喷嘴的喷射方向应朝防护区。

本系统安装时,应按照下列顺序进行:
将柜体放置在保护区内指定位置。

将灭火剂瓶组放入柜体中,位置靠后并居中,放入时不得产生过大冲击,不得使瓶组倾倒。

用连接螺母连接管路组件与瓶组的容器阀出口,注意与容器阀出口
连接需要先将连接螺母拧到管路上(此处为左旋螺纹),旋入深度为连接管的密封圆弧面与连接螺母的右端螺纹底面基本重合,再将右端螺纹与容器阀出口连接(手力拧紧)。

观察喷嘴安装管是否与柜体的喷嘴安装孔对正,如不对正调节连接箍使之对正,同时注意连接箍上压力开关座的方向,不得使压力开关座的方向朝正前或正后,调节好后锁紧管路组件中的锁紧冒。

将喷嘴连接管做辅助密封处理(缠生料带或涂密封胶)并将喷嘴安装。

微调灭火剂瓶组位置,使之靠在柜体后壁并居中。

安装抱箍及挂钩将瓶组固定。

扳手拧紧连接螺母。

将压力开关做辅助密封处理后安装到压力开关座上;并将电磁驱动器安装在容器阀上,锁好柜门。

安装完毕。

1.3 系统调试
系统调试
待系统安装完毕后,即可对系统进行调试。

注意:
气体钢瓶电磁阀接入24 V电源即会启动,造成气体喷洒,因此调试过程中一定不要把电磁阀安装在钢瓶上,待系统完全调试正常、消防检测、验收合格后再连接。

控制盘在延时期间、延时启动之后以及检测到压力开关动作信号后均保持声光报警信号,直至复位,以此提醒现场人员。

系统正常连接后(除电磁阀外),进行全面系统调试。

1)延时启动功能调试
将紧急启动按钮按下,此时控制盘的“延时”指示灯亮、声光讯响器动作;控制器“气体启动”动作。

等到延时时间结束,控制盘启动电磁阀,此时控制盘的“启动”指示灯常亮,电磁阀动作且保持时间应在5s左右(可以进行设置)。

如同一个区有多个电磁阀时,电磁阀应能同时动作,且误差不能大于5s。

b)用导线将压力开关短接,此时控制盘的“喷洒”指示灯点亮,外接喷洒指示灯点亮;控制器报“气体启动”动作。

c)系统重新启动后,将主备转换开关打到“备工作”,此时控制盘的“备用工作”指示灯点亮;控制器报“备用工作”动作,重复1—5次,功能应不变。

d)利用控制器进行联动启动控制,控制盘的“延时”指示灯点亮、声光讯响器动。

2)立即启动功能调试
利用按下控制盘上的启动按键进行启动,此时控制盘的“启动”指示灯常亮,电磁阀动作且能保持时间应在5s左右(可以进行设置)。

按下控制器上“气体启动”编码点所对应的手动消防启动盘的按键后,此时控制盘的“启动”指示灯常亮,电磁阀动作且能保持时间应在5s左右(可以进行设置)。

3)故障显示和上报功能调试
将控制盘与紧急启动/停动按钮的任意连线断开,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。

将紧急启动/停动按钮3个接线端子(L1、G、L3)中的任意2个端子用导线短接,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。

将与电磁阀输入端用导线短接,控制盘“故障”、“输出故障”指示灯点亮,控制器报“气体启动”故障。

将控制盘与压力开关的任意连线断开,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。

将控制盘与喷洒指示灯的任意连线断开,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。

喷洒指示灯的输入端用导线短接,控制盘“故障”指示灯点亮,控制器报“气体启动”故障。

注意:在调试过程中应注意,一个终端模块只能启动一个电磁阀,若同时启动多个电磁阀,电磁阀虽能动作,但可能达不到到穿破钢瓶安全膜片所需的力(具体结果有待试验证明)。

解决方案:需增加继电器和备用电源来解决。

1.4注意事项
(1) 灭火剂瓶在运输过程中,应轻装轻卸,防止碰撞、倒置,整个
装置应避免接近热.源,避免太阳光直接照射。

(2) 拆装过程中应避免碰伤表面而影响外观,无关人员不得乱动本装置,以免发生意外。

(3) 柜式系统喷射灭火剂前,所有人员必须在延时期内撤离火情现场,灭火完毕后,必须首先启动风机,将废气排出后,工作人员方可进入现场。

(4) 更换新的膜片必须由我公司供应,不得随意用未经试验的膜片代用。

(5) 在日常维护、保养或进行周期检查时应严格按照操作程序,确保防止灭火剂误喷。

1.5培训:
组织甲方消防值班人员进行上岗前的培训工作,主要说明各个系统的设置位置、主要设备的工作原理、紧急情况的应对方案和主机柜的操作等常识.
1.6移交:
验收通过,培训完毕,与甲方相关负责人进行工程的交接,主要竣工资料和工程设备的交接,请甲方签署工程验收交接单.
1.7系统维护保养:
a. 对防护分区环境的维护保养:
* 检查保护区必要的出入通道应通畅无阻;各种报警信号和安全标志应清洁、齐全并醒目易见;采光照明和事故照明应完好。

*检查烟感、温感探测器外表面应清洁、无灰尘和环境污染(例如轻质粉尘、漆等),以保证其灵敏度;检查喷嘴孔口应无堵塞。

b.对灭火剂贮存容器的维护保养:
每年对灭火剂贮存容器进行称重或检查贮存压力,若低于允许值极限位置以下,必须予以重新灌装或替代。

c. 对灭火控制盘的维护保养:
* 电源、指示灯的可靠程度检查;
* 灭火控制盘的启动试验的工作情况是否正常。

d. 对系统的维护保养:
* 检查电磁阀与控制阀的连接导线是否完好,端子有否松动或脱
落。

* 从钢瓶上卸下电磁阀,检查其动作是否灵活。

* 卸下报警及控制系统与执行机构的连接装置,用模拟试验方法,检查自动控制、报警及延时功能的灵敏度和动作可靠性。

* 检查喷嘴与管道的连接有无松动、脱落
* 检查所有钢瓶外表有无腐蚀和镀层脱落现象。

* 卸下压力开关检查其动作是否准确灵活。

相关文档
最新文档
