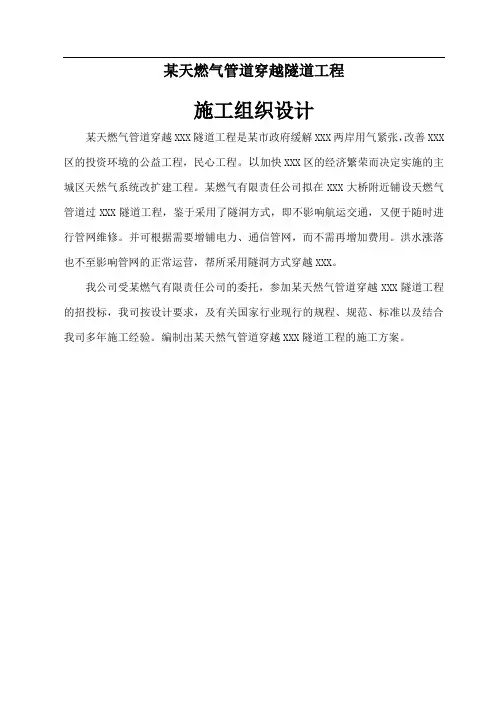

某天燃气管道穿越隧道工程施工组织设计
某天燃气管道穿越隧道工程施工组织设计某天燃气管道穿越XXX隧道工程是某市政府缓解XXX两岸用气紧张，改善XXX 区的投资环境的公益工程，民心工程。
以加快XXX区的经济繁荣而决定实施的主城区天然气系统改扩建工程。
某燃气有限责任公司拟在XXX大桥附近铺设天燃气管道过XXX隧道工程，鉴于采用了隧洞方式，即不影响航运交通，又便于随时进行管网维修。
并可根据需要增铺电力、通信管网，而不需再增加费用。
洪水涨落也不至影响管网的正常运营，帮所采用隧洞方式穿越XXX。
我公司受某燃气有限责任公司的委托，参加某天然气管道穿越XXX隧道工程的招投标，我司按设计要求，及有关国家行业现行的规程、规范、标准以及结合我司多年施工经验。
编制出某天然气管道穿越XXX隧道工程的施工方案。
第一章编制依据、采用标准及范围第一节编制依据一、《XXX穿越复线工程XXX隧道穿越施工图》及其变更方案二、国家及行业有关标准、规范、规定三、本公司现场踏勘调查和相关资料，以及长期从事水下隧道施工的“人、机、料、法、环”经验、科技成果四、国家及某市颁布施工的有关建筑、合同、质量、环保、水保、文保、土地等方面的法律法规第二节使用的规程、规范、标准一、《矿山井巷工程施工及验收规范》（GBJ213-90）二、《公路隧道施工技术规范》（JTJ042-94）参照三、《土方与爆破工程施工及验收规范》（GBJ201-83）四、《锚杆喷射砼混凝土支护技术规范》（GB50086-2001）五、《混凝土结构工程施工及验收规范》（GB50204-92）六、《钢筋焊接及验收规范》（JGJ18-96）七、《地下工程防水技术规范》（GBJ108-87）参照第三节施工组织设计编制的原则1、严格按照工程设计图说的内容和要求，确保工程结构强度、使用功能、外观整洁美观；2、严格执行国家及行业有关规程、规范、标准及法规；3、符合穿越地区城乡总体规划和环境保护、文明施工要求；4、在保证工程施工安全、质量的基础上，确保工期、降低造价；5、采用先进成熟的施工管理方法、施工工艺、施工设备和施工材料、增加科技含量，使本工程做到技术先进、安全可靠、经济实用。
定向钻穿越施工组织设计
忠县-武汉输气管道工程新路河定向钻穿越工程施工组织设计编制：王哲峰审核：郑立君审批：孙波大庆油田建设集团有限责任公司忠武管道项目经理部2004年11月30日目录1、编制依据2、工程概况3、施工准备4、施工布署5、施工工艺流程及工序描述6、质量保证措施7、HSE管理措施8、保证施工进度措施9、冬、雨季施工措施10、降低成本措施11、信息及文件控制管理措施12、主要技术经济指标HSE/QA方针目标定向钻穿越入土点平面布置图定向钻穿越出土点平面布置图锚固体结构图1、编制依据1.1 《输气管道工程设计规范》GB 50251-20031.2 《石油天然气工业输送管道交货技术条件第一部分：A级钢管》GB/T 9711.1-19971.3 《原油和天然气管道穿跨越施工程设计规范》SY/T 0015-981.4 《输油输气管道线路工程施工及验收规范》SY/ 0401-981.5 《管道穿越工程采用RB-5型水平定向钻机施工及验收规范》Q/GD 0159-941.6 《管道下向焊工艺规程》SY J4071-931.7 《石油天然气钢质管道对接焊缝射线照相及质量分级》SY/T 4056-931.8 《埋地钢质管道聚乙烯防腐层技术标准》SY/T 0413-20021.9 《涂装前钢材表面处理规范》SY/T 0407-971.10 线－29812、工程概况2.1概述忠县－武汉输气管道工程，潜江－长沙－湘潭支线CA103~CA104号桩新路河穿越位于湖北省荆州市监利县周沟镇联盟村处。
新路河平常时间为当地主要灌溉水源，在洪水季节为当地主要分洪水道，该河道不允许管道以明挖方式通过，加之该段内水塘较多且大面积分布，水塘中多有黄鳝、甲鱼等经济类水产养殖物。
故管道采用定向钻穿越方式通过，穿越长度约850m。
穿越河道常年枯水面宽度约15m，常年枯水位水深约1m。
洪水季节最大水面宽度约45m，最大水深约\5m。
穿越段的渔塘水面宽度约100m，水深1.2m。
定向钻穿越施工方案
定向钻穿越施工方案定向钻穿越施工方案根据现场实际情况，管道穿越也可采用水平定先钻方法进行穿越，具体实际施工过程根据建设单位要求和施工现场情况采取相应办法。
1、工序流程图：2、水平定向钻穿越施工工艺使用水平定向钻机进行管线穿越施工，一般分为二个阶段：第一阶段是按照设计曲线尽可能准确的钻一个导向孔；第二阶段是将导向孔进行扩孔，并将产品管线沿着扩大了的导向孔回拖到导向孔中，完成管线穿越工作。
2.1 钻导向孔要根据穿越的地质情况，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。
见示图一：钻导向孔。
钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。
2.2 预扩孔和回拖产品管线一般情况下，使用小型钻机时，直经大于200 毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于350mm 时，就需进行预扩孔，预扩孔的直径和次数，视具体的钻机型号和地质情况而定。
回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。
见示意图：预扩孔和示意图：回拖管线。
在钻导向孔阶段，钻出的孔往往小于回拖管线的直径，为了使钻出的孔径达到回拖管线直径的1.3～1.5 倍，需要用扩孔器从出土点开始向入土点将导向孔扩大至要求的直径。
定向钻穿越工程施工方案
9-1/2 ″牙轮钻头 +造斜短节 +7″无磁钻铤 +5-1/2 ″钻杆 控向对穿越精度及工程成功至关重要，并直接关联到主管穿越。 在开钻前仔细分析地质资料，确定控向方案，泥浆与司钻重视每一个环节， 认真分析各项参数，互相配合钻出符合要求的导向孔，钻导向孔时，随时对照 地质资料及仪表参数分析成孔情况，达到出土准确，成孔良好。
求的泥浆，措施如下：
a) 水源就近取用河水，用水泵输送至水罐内，在水罐中沉淀、过滤，并对
水质进行化验，达到使用要求后配浆。
b) 按照指定的配比用一级膨润土加泥浆添加剂，配制性能满足要求的泥
浆。
c) 回流泥浆的处理： 钻机场地和管线场地各有一个返浆收集池， 各有一套
回收系统。泥浆通过泥浆池收集，再经过回收系统处理后再利用。
地锚坑中心线在穿越管线中心线上，地锚坑尺寸为 6m× 4m×1. 8m。挖泥浆 池及地锚坑时要留出足够边坡，泥浆池及地锚坑尺寸如图所示：
20m 3m
20 泥 浆 池
14
地锚坑
4m
６ｍ
6m
地锚坑完成后，将地锚放入，用混凝土加固。如下示意图：
3.3 入土点钻机场地和出土点平面布置示意图 参见附图一和附图二 钻机场地平面布置图和出土点场地平面布置图。
第三部 分： 技术部 分
500 米至 900 米的中距离穿越：包括三宝沥水道（ Φ660，900 米 ）、卢四 顷水道穿越（ Φ 660， 760 米）、十二股涌水道穿越（ Φ762，690 米）。 1) 钻机及配套设备就位 : 将钻机就位主管穿越中心线位置上，钻机就位完成后， 进行系统连接、试运转，保证设备正常工作。 2) 测量控向参数 : 按操作规程标定控向参数，为保证数据准确，在管中心线的不
定向钻天然气施工方案
临汾市城燃天然气“煤改气”项目工程管道穿省天然气高压非开挖工程施工方案一、工程概况：本工程位于尧都区席村西乡村道路旁，穿越乡村道路、和高压给水管道。
由于采用了先进的非开挖技术在施工中不会对乡村道路和高压给水管道造成损坏与影响。
二、工程特点：（1）工程施工区域车流大具有一定风险。
（2）由于天然气工程属于易燃、易爆压力管道，施工质量标准要求高。
（3）工程管理人员精力充沛、年富力强，施工人员素质高。
（4）遇有突发事件或有设计与现状不符情况迅速反馈，及时与监理、建设单位联系，及时作出合理的应对措施。
三、施工安排及计划：（一）、施工组织：为保证燃气输气管线工程顺利施工，组成以下专业施工队伍：技术负责：陈国溥（助理工程师）机长：李正令（有操作证）导向员：解巨江（有操作证）安全员：史志民设备操作工2人，木工1人，水电工1人，普工4人。
（二）、主要施工设备：采用DL-320E铺管钻机，金地300导向仪，拖拉机水车，五轮车等。
（三）、施工准备：1、进场前准备：地下管线的探测主要了解有关地下已有管线和其它埋设物的位置，为设计钻进轨迹提供依据。
根据现场实际情况解决施工入土点和出土点各挖一个工作井和接收井，便于钻机入土开钻，并且作为泥浆的排放和收集点，若泥浆过多采用泥浆车外运。
2、技术准备：（1）组织工程施工技术人员参与设计单位、建设单位的施工会审和企业内施工技术交底，了解施工特点和技术要求。
（2）根据敷设管道的管径尺寸为∮200mm管，计算出管道孔的扩孔次数不低于1次和最终回扩所使用的回扩器的规格为∮250mm，即∮250mm，∮250mm清洗，如有必要多清洗一次，然后铺管。
（3）根据钻机操纵手册和导向仪的控制、精度要求，制定出详细的技术交底，并向施工技术人员交底。
（4）与钻机操作手共同制定出管道中线和高程的控制数据和纠偏措施。
（四）施工计划：1、根据建设单位对工程施工要求，并结合工程环境特点，为合理地组织施工，应注意以下：（1）在有计划、有秩序地进行施工同时，协调好省天然气公司及其他管理部门的配合。
天然气利用工程定向钻穿越工程施工方案
胶州市天然气利用工程定向钻穿越工程施工方案编制：审核:批准：新地能源工程技术有限公司2015年11月一、编制依据 (3)二、工程概况 (3)三、工程施工方案 (5)四、人员设备需求 (9)五、安全生产措施 (10)六、文明施工措施 (10)七、附件附件一《穿越施工现场平面图》附件二《预计穿越轨迹断面图》一、编制依据1、胶州市天然气道工程定向钻胶州市穿越中石油管道工程现场勘察情况；2、穿越管材的相关技术参数。
3、技术标准、规范、国家和行业标准。
3.1《油气输送管道穿越工程施工规范》GB50424-20073.2《油气输送管道穿越工程设计规范》GB50423-20073.3《城镇燃气输配工程施工及验收规范》CJJ33-20053.4《石油天然气管道线路工程施工及验收规范》SY0401-98二、工程概况2.1工程名称：胶州市穿越中石油管道工程2.2工程性质：新建2.3建设单位：青岛新奥胶城燃气工程有限公司2.4施工单位：新地能源工程技术有限公司2.5工程内容施工测量放线、地下管线探测、场地平整、导向孔、扩孔、管道回拖、部分地貌恢复（考虑工程衔接）。
2.6工程量2.6.2场地平整入土侧钻机施工作业场地位于胶州市胶西镇杜村，出土侧及管线焊接场地位于石油管道东侧，出入土点需要开挖3m*1.5m*0.6米管沟，用于放置泥浆和辅助扩孔拖管。
2.7工期要求具备进场条件,甲方各种手续办理完毕,接到开工通知书后15天内完工。
2.8主要技术参数：2.8.1定向钻穿越管线De250mm材质。
2.8.2穿越段管体外防腐为3PE。
2.9工程地质及风险概况：（可根据穿越土层的实际情况选用和调整）2.9.5软质泥岩：性状:红色，硬塑，硬度较强，韧性中等，干强度中等，无摇震反应，切面捎具光泽且有明显断痕，有夹核，土石等级为二级。
穿越风险：土质柔韧-坚硬，进尺缓慢，成孔较好，施工难度大。
扩孔时结合实际采用多级扩孔或岩石回扩器回扩，若土质恶劣可在回拖管线时采用软连接拖管防止回扩器切轴和钻杆断裂。
天然气管道穿越工程施工方案
天然气管道穿越工程施工方案1.项目背景该项目是为了将一条天然气管道从A地点穿越到B地点，以满足后续发展和供气需求。
管道总长度约为X公里，包括陆上和水下段。
2.施工前准备2.1立项及规划：确立项目目标和预算，制定施工计划和安全评估。
确定施工过程中需要的各种许可和审批文件。
2.2地质勘察和设计：进行地质勘察，确定管道穿越的具体路径和深度。
根据勘察结果进行管道设计，考虑到地质情况和环保要求。
2.3材料采购：根据设计要求，采购管道、阀门、连接件等材料。
2.4施工人员培训：组织相关人员进行必要的培训，包括安全操作、紧急处理和环境保护等方面的知识。
3.施工过程3.1确定施工区域：根据地质调查结果，确定管道穿越的最佳路径。
在施工区域内清理各类障碍物和妨碍物。
3.2施工机械设备准备：准备各种需要用到的施工机械设备，如挖掘机、铲车、起重机等。
3.3开凿沟槽：依据设计要求，在地面上开凿一条沟槽，用于安装管道。
3.4管道安装：将预先制作好的管道段通过吊车或挖掘机一段一段地放入沟槽，并按照准确的坡度和水平度连接。
3.5水下穿越：在水下段，使用潜水器具和浮筒等设备，将管道沉入水底，确保管道的安全和稳定。
3.6管道连接及测试：完成管道的铺设后，进行接头、阀门和连接件的安装。
进行压力测试，确保管道的密封性和可靠性。
3.7排水和环境保护：完成管道安装后，进行排水处理，避免对周围环境造成污染。
同时，设立临时围栏和警示标识，确保施工区域的安全。
4.施工后处理4.1管道标定：使用GPS等定位技术，对管道进行标定，确保管道位置准确，方便日后维护。
4.2现场清理：清理施工现场，回收废弃物料，确保施工区域整洁。
4.3客户验收：邀请客户代表进行验收，检查施工质量和工期是否符合合同要求。
4.4文档整理：整理施工相关的文件资料，包括施工图纸、施工日志、验收报告等，并存档备查。
5.安全措施5.1定期召开安全会议，强调施工人员的安全意识和操作规范。
定向钻穿越工程施工方案
本工程为某市某天然气管道工程，管道全长50公里，管径为DN1000mm，设计压力为4.0MPa。
管道沿线需穿越多条河流、公路、铁路等障碍物，其中穿越河流段长度为10公里，采用定向钻穿越技术。
二、施工方案1. 施工工艺（1）测量放线：根据设计图纸和现场实际情况，确定穿越点位置，进行测量放线，确保钻机中心线与入土点、出土点成一条直线。
（2）钻机就位：将钻机放置在入土点场地，确保钻机稳定，调整钻机方向，使其与设计穿越方向一致。
（3）钻孔：启动钻机，进行钻孔作业。
在钻孔过程中，实时监测钻孔方向、深度、孔径等参数，确保钻孔质量。
（4）扩孔：根据设计要求，对钻孔进行扩孔，扩孔直径应大于管道直径，以满足管道敷设要求。
（5）导向孔开挖：在扩孔完成后，进行导向孔开挖，确保导向孔直径与管道直径一致。
（6）发送沟：在导向孔两侧开挖发送沟，用于管道敷设。
（7）泥浆配比：根据现场地质条件和钻孔需求，进行泥浆配比，确保泥浆性能满足施工要求。
（8）设备进场、安装管线：将管道、防腐层等设备运至现场，进行安装。
（9）回托设备离场：完成管道敷设后，将钻机等设备离场。
（10）清理中泥浆、地貌恢复：对施工过程中产生的泥浆进行清理，恢复地貌。
2. 施工技术要求（1）施工前，组织相关人员熟悉设计图纸、设计文件及施工验收规范，确保施工质量。
（2）严格执行设计图纸和规范标准，各工种施工人员要严格执行本工种的操作规范。
（3）各工种的工序施工完毕，要认真搞好质量自检互检工作。
（4）加强施工过程中的安全监管，确保施工安全。
3. 质量保证措施（1）加强施工过程控制，确保钻孔质量、扩孔质量、导向孔开挖质量等。
（2）对施工过程中产生的泥浆进行检测，确保泥浆性能满足施工要求。
（3）加强施工人员培训，提高施工人员素质。
（4）加强施工过程中的质量控制，确保管道敷设质量。
三、工期保证措施1. 合理安排施工计划，确保施工进度。
2. 加强施工过程中的协调管理，确保各工序顺利进行。
燃气管道工程定向钻穿越施工方案范文
燃气管道工程定向钻穿越施工方案引言燃气管道工程建设中，如果需要穿过公路、铁路、河流等地区，采用传统的开挖方式会严重影响周边环境，甚至会引起安全事故。
因此，定向钻技术在燃气管道建设中得到了广泛的应用。
本文旨在介绍燃气管道工程定向钻穿越施工方案，为相关人员提供参考。
定向钻穿越施工原理定向钻穿越施工是一种不需要开挖地面的技术，可以避免损毁道路、地下管线等现有设施，同时实现对深埋管线的无缝穿越。
定向钻穿越施工基本原理是：在地面打造起点坑和终点坑，钻机横向在地下钻向终点坑，在钻穿过程中，通过平移、旋转、升降等方式进行导向和调整，以准确地穿越障碍。
定向钻穿越施工方案方案设计在进行定向钻穿越施工前，需要制定详细的施工方案。
首先，根据穿越障碍物的类型、深度、长度等参数，确定钻孔长度、直径等技术参数；其次，通过现场勘测，确定起点坑和终点坑的位置和大小，考虑到后期维护和扩建的需要，需要预留一定的空间；最后，需要分析地下存在的导向障碍物，如岩石、圆管等，并制定钻头选择和防护措施。
设备准备定向钻穿越施工需要使用专业的设备，包括定向钻机、钻头、碎岩机、勾走器、液压动力站等。
设备的准备应根据施工方案进行选择，保证设备质量和性能的同时，避免超支。
施工流程根据施工方案，进行如下流程：1. 起点坑和终点坑准备在起点坑和终点坑处，开辟足够空间，安装设备，制定安全预案，并将施工区域分隔，划定警戒线。
2. 钻机在钻孔中的操作将钻机装在机位上，进行孔道导向，钻入孔口，钻进指定深度，测量穿越口的坐标，根据钻头的导向情况，调整钻孔方向，一直到达目标区域。
3. 钻石碎岩机的使用钻进岩石部分时，使用钻石碎岩机进行碎岩，让钻机顺利通过。
4. 勾走器的使用将勾走器装在钻杆上，通过钻杆将土壤、碎石勾取到孔口，然后通过输送带输送出坑。
5. 管道的安装将管道从起点坑处送入地下，等到钻机完成钻孔后，定位管道，将管道从孔口推入，直至与起点坑处的管道相连。
6. 测试和收尾在完成管道安装后，进行相关测试，如检验管道的密封性、网路防火等。
某燃气工程定向钻穿越施工方案(完整版)
1/0版本日期状态编制审核批准修改要点某天然气输气管道工程某段BB93-BB94虾塘定向钻穿越施工方案编码—————浙江XX管道建设工程有限公司发布：目录1、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3、工程范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4、施工进度计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5、施工技术方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.1施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2 5 6 6 65.2测量放线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.3管道预制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.4定向穿越施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6、质量标准和质量控制点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7、劳动力配置计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 7 8 182627 79、安全文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10、技术记录表格29 01编制依据1.1验收标准、规范SY/T4079—95《石油天然气管道穿越工程施工及验收规范》SY0401—98《输油输气管道工程施工及验收规范》SYJ4071—91《管道下向焊工艺规程》SY/T4103—95《钢质管道焊接及验收规范》SY/T0407—97《涂装前钢材表面预处理规范》SY/T4013—95《埋地钢质管道聚乙烯防腐层技术标准》1.2设计图纸、资料储—5638《某天然气输气管道工程某段线路》储—5757《BB93-BB94虾塘穿越》设计技术交底及图纸会审记录1.3公司内部文件、资料ZHDB902000压力管道安装工程质量保证手册施工程序文件质量控制程序文件质检计划1.4现场调查现场调查记录、照片、录象以及所在地的地形原始记录和地下建筑的档案文件等。
2工程概况2.1工程位置BB93-BB94段管线拟在XX市孙端镇境内杭-甬高速公路北侧绿化带边缘，镇海炼化成品油管线南侧,穿越成片鱼塘，穿越段地貌类型为滨海淤积、冲海积平原过渡地貌，地形平坦开阔，地表标高一般在 4.7m-5.4m。
某市政燃气管道定向钻工程施工组织设计
某市政燃气管道定向钻工程施工组织设计目录一、制明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、工程概略⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四、施工管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6五、施工器和⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8六、施工工流程、技方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10七、勘探⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23八、施工安全保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27九、施工量保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38十、工期保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40十一、境保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41十二、文明施工保举措⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43十三、施工承⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44一、编制说明1.编制依照依据设计图纸以及现场实质状况，在严格恪守有关技术规范的前提下，联合本公司施工经验，编制本工程施工组织设计，编制依照以下：① 现场实质状况；②国家及地方、行业现行的有关施工及查收规范（规程）:《水平定向钻进管线铺设工程技术规范》CSTT③ 国家及地方安全生产、文明施工的规定和规范。
2.编制原则①按项目法施工原则进行管理和施工，严格执行有关的施工规范和查收规定、按设计图纸施工；② 定创优目标，严格执行各项施工保证举措，保证工程质量，实行安全生产、文明施工，争创安全达标，文明施工样板工程；③ 用先进的施工技术装备，选择合理的施工方案，保证施工组织设计的合理性，可行性，突出工程的要点，难点；④ 拟订施工所需的劳动力、资料、施工机具、确立施工最合理的平面部署方案。
二、工程概略1.工程简介本工程项目为某市政燃气管道定向钻工程。
设计敷设管线需穿越小浃江，设计采纳水平定向穿越施工：过市政道路金阳大街，燃气管道Ф323.9 钢管× 8 孔，长度约为：约920米；（详见施工平面表示图）。
2.地层状况一般线路段管道施工范围内工程地质层自上而下主要为：①1 层杂填土、② 3 层黏土、③ 1 层淤泥质粉质黏土，本工程定向钻穿越主要经过的地层为淤泥质粉质黏土层。
天然气管定向钻穿越方案
G107国道郑州境改线项目孟庄- 龙湖连接线天然气管道工程钻穿越施工方案编制人：审核人：编制单位：编制日期：一、工程概况二、编制依据三、施工组织四、资源配置五、施工技术方案六、HSE管理七、管理文件及资料附：工程施工示意图、工程概况：本工程为G107国道郑州境改线项目孟庄- 龙湖连接线天然气管道工程京港澳- 机场高速立交定向钻穿越：穿越实际长度为192 米，里程：（0km+458.9m--0km+650m，）最大深度为13.4m，出土角6°，入土角6°；本工程规划路有开挖穿越三处共170m；潮河定向钻穿越实际长度438.7m，里程：（0km+19.3m--0km+455.0m）。
二、编制依据2.1 设计图纸2.2 国家法律、法规2.2.1 《中华人民共和国安全生产法》主席令第70号（2002）；2.2.2 《建设工程安全生产管理条例》国务院第393 号（2004）2.2.3 《中华人民共和国节约能源法》主席令第90号（1997）；2.2.4 《中华人民共和国环境保护法》主席令第22号（1989）；2.2.5 《中华人民共和国水土保持法》主席令第49号（1991）；2.2.6 《中华人民共和国防洪法》（1997 年）2.2.7 《中华人民共和国土地管理法》（1998 年8 月29 日）2.2.8 《中华人民共和国消防法》（1998 年5 月1 日实施）2.2.9 《建设项目（工程）劳动安全卫生监察规定》劳动部令第3 号（1996）；2.2.10 《建设项目环境保护管理条例》国务院令第253 号（1998）；2.2.11 《石油天然气管道保护条例》国务院（2001）。
2.2.12 《建设工程安全生产条例》国务院令393号（2003）2.3 施工及验收标准2.3.1 《水平定向钻进管线铺设工程技术规范》CSTT2.3.2 《油气输送管道穿越工程施工规范》（GB50424-2007）2.3.3 《油气长输管道工程施工及验收规范》（GB50369-2006）三、施工组织3.1 项目组织机构3.1.1 指导思想以技术为先导、以质量求生存、以市场求发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
****市天然气利用工程xx省道定向钻穿越工程施工组织设计一、施工组织设计编制依据1.1 施工现场情况。
1.2 现场技术交底。
1.3 地质情况和设计图纸。
1.4 施工规范：《石油天然气管道穿越工程施工及验收规范》(SY/T4079-95)；《城镇燃气设计规范》(GB50028-2005)；《城镇燃气输配工程施工及验收规范》(GJJ33-2005)；二、工程概况1、综合说明工程名称：xx省道天然气管道定向钻穿越工程工程内容：DN273钢管定向钻穿越质量标准：优质工程标准建设单位：****市煤气公司建设地址：****市设计单位：xx设计院2、双方供货范围：建设单位负责提供焊接、防腐合格的符合拉管长度的钢管段。
施工单位提供拉管工程中的所有设备。
施工单位负责现场的电力、用水、临时设施。
建设单位直接运抵施工现场的材料、设备、按施工单位指定的地点放置。
三、工程目标：3.1 工程质量目标：3.1.1 单位工程交工合格率为100%3.1.2 单位工程优良率90%3.1.3 管线埋深合格率达100%3.2 工期目标：工程工期按合同工期完工。
3.3 安全指标：千人伤亡率处在控制指标内，无重大事故。
四、施工项目组织4.1 项目组织机构、质保体系及安全保证体系：保质保量地完成此工程是建设单位所要求的，更是我公司所追求的，为达此目的，必须建立强有力的组织保证体系，我公司决定按照现代组织形式设立“****市xx省道穿越工程项目部”，实行项目责任制，建立健全项目管理体系，在项目经理的统一领导下，设立机械化施工公司，并配备相应的施工班组，现场设专职安全员、质检员。
4.1.2 质保体系：4.2 工程质量策划：4.2.1 质量方针：高质量、高起点，求精创新、质量一流、讲求信誉、顾客满意。
4.2.2 质量控制点：施工过程中4个关键工序（技术交底、测量放线、钻导向孔、扩孔），一个特殊过程（管线回拖就位），作到层层把关，确保工程质量。
4.2.3 质量检查：施使全面质量管理，加强施工过程中的质量控制，认真作好质量检查、质量验收、质量评定和质量反馈几个方面的工作，确保优良的工程质量。
4.3 质量控制：为确保优良工程，必须进行以下质量控制：A、施工准备阶段的质量控制；B、施工过程的质量控制；C、竣工验收和保修阶段的质量控制。
质量控制程序图：4.4 工程安全保证体系：4.5 安全控制：在施工过程中，安全技术措施实施与执行是安全施工的重要保证。
为了防止和消除人身伤亡和健康损失，针对产生安全事故的各种原因必须加强安全控制，善始善终的贯穿于整个施工准备和施工过程中。
A、开工前准备工作的安全控制B、施工过程中安全控制。
4.6 劳动力配备：4.7 机械设备及车辆：4.7.1 定向钻DDW320水平定向钻各1 台。
4.7.2 搅拌系统及搅拌机1套。
4.7.3 解放工具车1辆。
4.7.4 钻头8个。
4.7.5 回扩头Φ300mm、Φ450mm、Φ500mm各1个。
4.7.6 抽水机2台。
4.7.7 钻杆4箱。
4.7.8 粘土200袋。
4.4.9 添加剂6桶。
4.7.10 警示帽10个。
4.7.11 发电机4台。
4.8 施工进度：根据业主对工期要求，结合我公司实际施工能力，本工程采用水平定向钻穿越，在施工中合理安排人员和设备，提高工效，在预定的工期内保质保量安全顺利完成本工程穿越工程。
附：本工程水平定向钻穿越施工进度计划表（以Φ273钢管、180米穿越为例）4.9 施工准备：4.9.1 技术准备：A、熟悉、审查施工图，详细了解穿越地质资料，搞好施工与设计结合，摸清有关设计文件，并针对本次穿越的难点，讨论解决方法。
B、做好图纸的领取、发放工作，准备好各种技术标准、施工验收规范及各种施工记录表格。
C、参加由甲方组织的现场技术交底及图纸会审工作。
D、编制施工技术措施。
4.9.2 施工机械、设备、工器具及材料的准备：A、开工前把用的各种施工机械设备准备齐全，并对其全面维护保养一次。
B、施工工器具应配备齐全，工器具配备由材料负责人负责。
C、本工程的材料管理按项目施工管理形式，设材料员1名，对本工程所用的材料负责领料、验收、核实登记、发放，并收集好各种材料的质保书、合格证等技术资料。
D、考虑与其它专业的配合，确定施工方法。
E、提前做好各种预制工作，准备好各种施工机具。
F、组织人员对施工场地进行踏勘，了解现场地形情况、地质资料、气象平面布置图，接通现场供水、供电和进行场地平整，做好材料堆放的硬性场地，搞好施工区域内排水系统，搭设生产设施。
G、利用附近交通运输道路，运输能力及可能提供的交通运输工具，同时还必须建设临时运输道路。
H、根据施工计划，落实材料、施工机具，安排专人维护，并准备机具设备进场，保证机具的完好状态。
I、及时掌握施工动态，合理安排施工，避免出现窝工、返工现象。
4.9.3 做好该工程中所需委托加工的设备、预制工作。
五、施工方案及施工工艺（以Φ273钢管、180米穿越为例）此次工程我方只负责穿越工程，不负责穿越管线预制、试压、通球等工作。
此次施工方案只编制穿越部分，为加快施工，确保工程按工期反复论证、计算、确定施工方案。
5.1 施工方法的选择：本工程为****市xx省道天然气管道穿越工程，根据设计要求、定向钻机性能及现场情况，决定采用DDW320定向钻机。
5.1.1 钻机主要性能参数DDW320定向钻机：DDW320机身长度 6.4m机向宽度 2.3m高度 2.0m重量9.2 t泥浆流量320L/min发动机功率145kw行走速度 5.3Km/h最大扭矩12KNm实际推进力32 t实际回拖力32 t钻杆长度3m钻杆外径73mm水压8Mpa5.1.2 钻机技术特点：A、设备机械化程度高，结构布局合理，整体性好。
B、结构简单易于操作。
C、钻机倾角可调，适应不同铺设管线设计深度和不同施工场地条件。
D、钻机具有足够的回拉力和较大的回转扭矩，满足反扩拉管要求。
E、易于随时监测钻进方向，调整孔底钻头，控制钻进轨迹。
F、及时监测钻进参数和地层变化。
5.2 施工方法特点：5.2.1 精确性。
拖管轨迹准确、精度高，满足设计要求。
5.2.2 方向可控性。
在整个施工过程中，随时可确定管线的位置及埋深，这是传统的顶管工艺所达不到的。
5.2.3 铺管速度快，施工周期短。
同样长度及管径的管线，施工时间是普通顶管线施工时间的1/5。
5.2.4 广泛的适应性。
适用于复杂的地质结构，如乱石、回填土等，适用5.2.5 不阻碍交通，不污染环境，对路面及河道无损害。
5.2.6 铺管质量高，由于基本没有破坏原有土质结构，无须进行地下水防范和软土层的加固措施，避免了土壤沉降过程对管道的应力破坏。
5.2.7 具有较好的经济效益。
管径越大，埋深越深，周边环境越复杂，经济效益越明显。
5.3 施工工序及施工工艺：施工工序概括为：施工准备→设计钻进轨迹→测量放线→整修进场便道→三通一平→施工现场布置→设备进场→设备调试→试钻→工艺施工→设备撤场→恢复地貌→竣工验收。
施工工艺流程图：钻导向孔→分级预扩孔→管道回扩5.3.1 场地施工准备：A、勘察现场：勘察并复测入土点、出土点标高和水平距离；对穿越现场的周围建筑物、地形面貌、河床情况、土壤状况、水源进行考察；对穿越钻机等设备设置的场地大小进行测量确认。
B、查明地下设施：咨询当地有关部门政府在穿越中心线上是否电讯、电力、供水、输油、燃气等地下线路设施，并用信号探测器沿穿越路线全线进行探测。
C、检验水质情况：取水井化验，看水质能否满足泥浆制浆的要求。
D、编制施工方案：根据现场实际情况和工程特点，编制周密、切实要靠的穿越施工方案、进场方案、施工现场布置方案。
5.3.2 钻孔轨迹设计：定向钻钻孔轨迹分为由曲线段和直线段组成，曲线段作为钻孔的一部分，时受力安全，必须满足管道的工作安全的规范要求。
根据工程要求：地质情况，施工场地条件，选择最佳穿越地层，同时必须满足穿越河流安全规范要求。
根据钻杆的曲率半径、管线的允许曲率半径R=1500Dn（定向钻钻孔轨迹曲线段必须满足此要求）、地下障碍物的位置、穿越场地地貌图以及地下设施的位置，制定出钻杆轨迹，确定出钻头的顶角、方位角、工具面向角；计算确定入土角、出土角、管线的曲率半径以及在这一条轨迹曲线上每一根钻杆的位置、角度及其方位，根据提供钻头变向能力，导向监控能力和被铺设管线的性能等，给出最佳钻孔路线，最大限度地优化设计轨迹，做出导向钻孔的设计图。
导向钻孔设计轨迹既要平缓、曲线段又要圆滑，这样才能确保管线施工的成功。
5.3.3 测量放线：A、穿越施工前的测量放线非常重要，为穿越的精度奠定良好的基础。
B、穿越线路交桩：a) 线路交桩由甲方或监理组织，设计单位和施工单位共同参加，在现场进行交、接桩工作。
b) 接桩人员由施工单位项目部技术部门会同施工现场技术人员组成。
c) 接桩前要组织接桩人员充分熟悉需接桩区段的图纸及相关资料。
d) 准备接桩工作所必须的车辆、图纸、生活用品，以及必要的现场标志物(如：木桩、油漆等)、工具等。
e) 接桩人员接收设计单位设置的线路控制桩和沿线路设立的临时性水准基标。
f) 对丢失的控制和水准基标由设计单位恢复后，予以交接，交桩后发生g) 接桩人员应做好的原始记录，达到指导放线和施工的目的。
h) 施工人员应对线路的定测资料，线路平面，断面图进行详细审核，并与现场进行一一校对，防止失误。
i) 管线交桩完毕，应填写交接桩记录，由业主现场代表或监理工程师，设计代表，施工人员共同会签。
C、根据穿越施工特点、现场实际情况，设备平面布置方案，设计给定的控制桩，用全位仪放出穿越中心线、入土点、出土点，在中心线上，每隔3m 设置一个标志桩，在入土点、出土点也各设一个标志桩。
桩面用红漆喷涂，中心线外加控制桩，并逐桩测出标高。
放出钻进工作区、进场道路，管线入土点的工作坑、钻机安装位置的边线桩，并洒上灰线作为范围明显标记。
在出土点一端根据穿越管线的中心线、占地宽度及长度、管线出土点的工作坑长度及宽度、放送沟的长度及宽度放出边线桩，再用白灰沿边缘播撒形成边线，从而标出了出土点的作业区。
5.3.4 三通一平：A、场地平整：穿越作业区使用推土机或人工平整压实3m×6m的作业场地，钻机场地平整后，搭建膨润土及民工住宿工棚，出土点使用推土机或人工平整压实4m×5m的场地，如果地面易形成液化，现场需采取排水措施，在场地的四周挖排水沟。
B、扫线：按要求用推土机将地面杂物和障碍推掉，对低洼地带要垫土推平压实，确保施工设备顺利进场作业。
C、在入土点用挖掘机开挖3m×2m×2m工作坑，同样在出土点开挖20m×1m×2m工作坑，用来防止泥浆四溢，污染环境。
