使用钢丝绳夹头的注意事项

钢丝绳绳卡正确安装

钢丝绳绳卡的正确安装

钢丝绳绳卡现被广泛使用，正确选择钢丝绳绳卡需要考虑绳卡的类型和强度。一般用U型螺栓式或者双马鞍形，对于6股绳，绳卡连接处的强度大概为钢丝绳破断拉力的80%；

正确安装绳卡如下图所示：

错误的绳卡安装方式如下图所示：

绳卡数目一般不少于3-5个，绳卡的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。

钢丝绳夹头在使用时应注意以下几点：

第一、卡子的大小要适合钢丝绳的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净距太大不易卡紧绳子，这样容易发生事故。

第二、上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

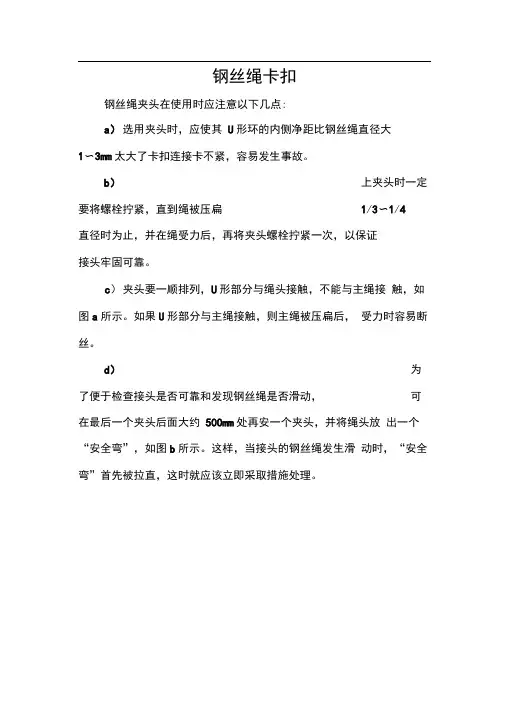

钢丝绳绳卡正确安装方法(2)

钢丝绳卡扣

钢丝绳夹头在使用时应注意以下几点:

a）选用夹头时，应使其U形环的内侧净距比钢丝绳直径大

1〜3mm太大了卡扣连接卡不紧，容易发生事故。

b）上夹头时一定要将螺栓拧紧，直到绳被压扁1/3〜1/4

直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证

接头牢固可靠。

c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d）为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b所示。这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

e）数量及间距要求

AJ駆童甥央的右置

钢坐绳亮应戎險AJ庶爪把夹阳折莅樹理龜的工柞我上,uffiSO4^WjWS±.蜩建宛夹不穩崔樹搅摄上交簪帝TL

图九1慚堂埠耒的］E翰布丘方法

A 2

时于芹合本标准规定协话旳场令命一连扶必所需常笛翅夹的晟少戳民惟荐扛表＜1.

8

A3钢藝禅来闻的距离

钢丝绳卡的使用方法

轧头（卡子）

轧头（卡子）是用来连接两根钢丝绳的。所以，又叫钢丝绳卡扣。

钢丝绳卡扣连接方法和要求：

①钢丝绳卡扣连接法一般常用夹头固定法。通常用的钢丝绳夹头，有骑马式、压板式和拳握式三种，其中骑马式连接力最强；应用也最广，压板式其次，拳握式由于没有底座，容易损坏钢丝绳，连接力也差，因此，只用于次要的地方。

②钢丝绳夹头在使用时应注意以下几点：

a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。

b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

钢丝绳绳卡正确安装方法

钢丝绳卡扣

钢丝绳夹头在使用时应注意以下几点：

a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。

b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

e)数量及间距要求

钢丝绳卡的安装标准

钢丝绳卡的安装标准 GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-

钢丝绳卡安装标准

根据GB5976-标准，绳卡数目一般不少于3-5个，绳卡的间距应为钢丝绳径的6--7倍，卡子的数量根据钢丝绳直径而定，≤19mm最少设3个，19--32mm最少设4个，32-38mm最少设5个，38-44mm最少设6个，44-60mm最少设7个。

钢丝绳绳卡应配套使用，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

钢丝绳夹头在使用时应注意以下几点：

a)卡子的大小要适合钢丝绳的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净距太大不易卡紧绳子，容易发生事故。

b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm 处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

绳卡的间距A应为钢丝绳径的6--7倍

钢丝绳卡扣正确使用方法

钢丝绳卡扣的正确使用方法如下：

1. 首先，确保钢丝绳卡扣与钢丝绳的直径和结构相匹配。不同直径的钢丝绳需要不同大小的卡扣。

2. 将钢丝绳通过卡扣的开口孔，并保持钢丝绳在卡扣中心位置。

3. 紧拉钢丝绳，确保其牢固地固定在卡扣内部。

4. 确保卡扣中的螺纹螺母紧固到位，以增加钢丝绳与卡扣的连接力。

5. 如果需要调整钢丝绳的长度，请先将螺纹螺母松开，然后按需要调整钢丝绳的长度。

6. 调整完钢丝绳长度后，再次紧固螺纹螺母。

7. 检查钢丝绳与卡扣的连接是否牢固，没有松动或者错位。

8. 定期检查和维护钢丝绳卡扣的连接状态，避免因为松动或老化导致卡扣失效。

请注意，由于钢丝绳卡扣的使用环境和要求差异较大，请根据具体的使用情况和相关说明书正确使用和安装钢丝绳卡扣。

钢丝绳卡使用规范

钢丝绳夹使用规则：

1) 选用夹头时，应是其U形环的内侧净距比钢丝绳直径大1~3mm，太大了卡扣连接卡不紧，容易发生事故。

2）上夹头时一定要将螺栓拧紧，直到绳被压扁1/3~1/4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

3）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

4）为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm 处再安一个夹头，并将绳头放出一个“安全弯”。这样，当接头的钢丝绳发生活动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

5) 钢丝绳夹间的距离等于6-7倍钢丝绳直径。

6) 绳夹公称尺寸mm 钢丝绳夹的最少数量组

≤19 3

19-32 4

32-38 5

38-44 6

44-60 7

7) 紧固绳夹时须考虑每个绳夹合理受力,离套环最远处的绳夹不得首先单独紧固

8) 离套环最近处的绳夹应尽可能地紧靠套环.

标准GB5976-86

钢丝绳夹使用方法

1．钢丝绳夹应把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上，可以避免长的绳子不被绳卡卡变形（若绳卡的U形环部位卡在钢丝绳头一侧，则会因U形环与钢丝绳的接触面小，使钢丝绳产生弯曲和扭伤，影响主绳的抗拉强度）。

2．钢丝绳夹不得在钢丝绳上交替布置。

3．钢丝绳夹间的距离等于6-7倍钢丝绳直径。

4．绳夹公称尺寸 mm 钢丝绳夹的最少数量组

≤19 3

19-32 4

32-38 5

38-44 6

44-60 7

5、紧固绳夹时须考虑每个绳夹合理受力,离套环最远处的绳夹不得首先单独紧固

6、离套环最近处的绳夹应尽可能地紧靠套环.最远一个与第二个之间留一点回旋弯，以便于检查。

7、钢丝绳短边伸出量不应少于150MM，并用细铅丝缠绕起来。

钢丝绳夹头在使用时应注意以下几点：

a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。

b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

放一个清楚点图片（不过没有安全弯）

顺便提下目前用的比较多的钢丝绳编头的做法：用编结连接时，编结长度不应小于钢丝绳直径的１５倍，并且不得小于３００ｍｍ。连接强度不得小于钢丝绳破断拉力的７５％；

钢丝绳卡的安装标准

钢丝绳卡安装标准

根据GB5976-86标准，绳卡数目一般不少于3-5个，绳卡的间距应为钢丝绳径的6--7倍，卡子的数量根据钢丝绳直径而定，≤19mm最少设3个，19--32mm 最少设4个，32-38mm最少设5个，38-44mm最少设6个，44-60mm最少设7个。

钢丝绳绳卡应配套使用，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

钢丝绳夹头在使用时应注意以下几点：

a)卡子的大小要适合钢丝绳的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净距太大不易卡紧绳子，容易发生事故。

b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

绳卡的间距A应为钢丝绳径的6--7倍

钢丝绳卡的使用方法

为进一步加强我矿钢丝绳卡使用管理工作，严格落实各级安全生产责任制，强化管理，狠抓落实，确保我矿提升系统安全正常运行，有效杜绝各类提升运输事故的发生。确保“安全事故零目标”的实现，切实保障职工的生命安全，最大限度地减少人员伤亡和财产损失，现将钢丝绳卡使用有关规定如下：

1、钢丝绳卡扣连接标准

钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。

钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应不少于3个，10-20mm时应不少于4个。绳卡间距是钢丝绳直径的6-8倍。绳卡应将鞍座放在受力绳一边，U形卡环放在返回的短绳一边，不得正反排列。

2、钢丝绳夹头在使用时应注意以下几点：

a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。

b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接

触，如图a 所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b 所示。这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

钢丝绳卡的使用方法

钢丝绳的连接或固定方式需要符合使用要求，并且连接或固定部位必须符合相应的强度和安全要求。常用的连接和固定方式有编结连接、楔块、楔套连接、绳卡连接和锥形套浇铸法和铝合金套压缩法等连接方式。

编结连接的长度不应小于钢丝绳直径的15倍，且不应小

于300mm；连接强度不小于钢丝绳破断拉力的75%。楔块、

楔套连接的固定处强度约为绳自身强度的75%～85%，楔套应该用钢材制造，连接强度不小于钢丝绳破断拉力的75%。绳

卡连接简单、可靠，但需要注意绳卡数量、绳卡间距、绳卡的方向和固定处的强度。连接强度不小于钢丝绳破断拉力的85%。

钢丝绳卡的使用方法需要注意绳卡数目一般不少于3-5个，绳卡的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离

≥140mm。钢丝绳夹头在使用时应注意卡子大小要适合钢丝绳

的粗细，U形环的内侧净距，要比钢丝绳直径大1～3mm，净

距太大不易卡紧绳子，容易发生事故。上夹头时一定要将螺栓

拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。夹头要一顺排列，U形部分与绳头接触，不能与主绳接触。如果U形部分

与主绳接触，则主绳被压扁后，受力时容易断丝。

钢丝绳夹头正确的夹法

钢丝绳夹头是一种用于固定和连接钢丝绳的装置，其正确的夹法非常重要，可以确保夹头的安全性和可靠性。本文将介绍钢丝绳夹头的正确夹法步骤，以帮助读者正确操作和使用钢丝绳夹头。

选择合适尺寸的钢丝绳夹头。钢丝绳夹头有多种规格和型号，选择适合钢丝绳直径的夹头非常重要。夹头过大或过小都会导致夹紧不牢固或者无法夹紧钢丝绳，因此要根据钢丝绳直径选择合适的夹头。

清洁并检查钢丝绳。在夹头夹紧钢丝绳之前，应先清洁钢丝绳表面的灰尘、油污等杂质，以确保夹头能够紧密贴合钢丝绳。同时，还要检查钢丝绳是否有明显的磨损或断裂，如有损坏应及时更换。

然后，正确安装夹头。将钢丝绳放入夹头的夹口中，确保钢丝绳完全进入夹头内部。然后，用扳手或其他工具旋紧夹头上的螺母，直到夹头夹紧钢丝绳并且无法再旋转为止。在旋紧螺母的过程中，需要保持力度均匀，避免过度紧固导致钢丝绳变形或损坏。

接下来，进行夹头的验收。夹头安装完毕后，应进行验收以确保夹头的安全性和可靠性。首先，检查夹头是否紧固牢固，不能有松动现象。其次，用力拉动钢丝绳，检查夹头是否能够牢固地固定住钢丝绳，不会发生滑动。最后，检查夹头是否有明显的变形或损坏，如有问题应及时更换。

正确使用钢丝绳夹头。在使用钢丝绳夹头时，应遵循以下几点注意事项。首先，避免超负荷使用夹头，根据夹头的额定载荷来选择合适的夹头规格。其次，定期检查夹头的状态，如有松动、磨损或其他异常情况应及时处理。另外，在使用过程中要避免钢丝绳夹头受到严重的冲击或震动，以免影响夹头的固定效果。

钢丝绳夹头的正确夹法包括选择合适的夹头规格、清洁并检查钢丝绳、正确安装夹头、进行夹头的验收和正确使用夹头。通过正确操作和使用钢丝绳夹头，可以确保夹头的安全性和可靠性，提高工作效率和安全性。因此，我们在使用钢丝绳夹头时务必要掌握正确的夹法，并且定期检查和维护夹头的状态，以确保工作的顺利进行。

钢丝绳夹头正确的夹法

钢丝绳夹头是工业上常用的一种夹具，用于将钢丝绳固定在一个位置，确保其不会松动或滑脱。正确的夹法对于钢丝绳的使用和安全非常重要。本文将介绍钢丝绳夹头的正确夹法，以确保其能够有效地起到固定作用。

选择合适的夹头是至关重要的。夹头的尺寸和材质应与钢丝绳相匹配，确保其能够牢固地夹住钢丝绳而不会造成损坏。通常，夹头应具有足够的强度和耐腐蚀性，以适应不同工作环境和条件。

在夹头安装之前，需要将钢丝绳的末端剥开一段，露出内部的钢丝。然后，将钢丝绳的末端通过夹头的孔洞，确保钢丝绳的末端和夹头紧密贴合。

接下来，使用专用的夹头钳将夹头紧紧夹住钢丝绳的末端。夹头钳应具有足够的力量，以确保夹头能够牢固地夹住钢丝绳，防止其松动或滑脱。

在夹头夹紧之后，需要进行一次检查，确保夹头已经正确夹住钢丝绳。可以用手轻轻拉动钢丝绳，检查夹头是否能够牢固地抓住钢丝绳而不会松动。如果夹头松动，需要重新夹紧。

为了增加夹头与钢丝绳之间的摩擦力，可以在夹头和钢丝绳之间加入一些垫片。垫片可以提供额外的摩擦力，增加夹头的夹紧力度，

从而更好地固定钢丝绳。

除了正确的夹紧钢丝绳之外，还需要注意夹头的安装位置。夹头应该安装在钢丝绳需要固定的位置上，并且应该均匀地分布在钢丝绳的长度上，以确保整个钢丝绳被均匀地固定。

在使用钢丝绳夹头固定钢丝绳时，还需要定期检查夹头的状态。如果夹头出现松动或损坏，应及时更换或修理，以确保固定的效果。

总结起来，正确的钢丝绳夹头夹法对于钢丝绳的使用和安全至关重要。选择合适的夹头，将钢丝绳正确夹紧，并定期检查夹头的状态，能够确保钢丝绳的固定效果。希望本文的介绍能够帮助大家正确使用钢丝绳夹头，保障工作安全。

钢丝绳卡使用有关规定

钢丝绳卡使用有关规定本页仅作为文档页封面，使用时可以删除

This document is for reference only-rar21year.March

钢丝绳卡使用的有关规定

为进一步加强我矿钢丝绳卡使用管理工作，严格落实各级安全生产责任制，强化管理，狠抓落实，确保矿井提升系统安全正常运行，有效杜绝各类提升运输事故的发生。确保“安全事故零目标”的实现，切实保障职工的生命安全，最大限度地减少人员伤亡和财产损失，现将钢丝绳卡使用有关规定如下：

1、钢丝绳卡扣连接标准

钢丝绳卡子数目一般不少于3-5个，卡子的间距应≥钢丝绳径的6倍，最后一个卡子距绳头距离≥140mm卡子的数量根据钢丝绳直径而定，≤10mm设3个，10-20mm设4个，21-26mm设5个，25-36mm设6个，36-40mm设7个。

钢丝绳绳卡应配套使用，绳直径在10mm以下时，绳卡应不少于3个，10-20mm时应不少于4个。绳卡间距是钢丝绳直径的6-8倍。绳卡应将鞍座放在受力绳一边，U形卡环放在返回的短绳一边，严禁正反排列。

2、钢丝绳夹头在使用时应注意以下几点：

a)选用夹头时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧，容易发生事故。

b)上夹头时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

c）夹头要一顺排列，U形部分与绳头接触，不能与主绳接触，如图a 所示。如果U形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约500mm处再安一个夹头，并将绳头放出一个“安全弯”，如图b

钢丝绳卡的安装标准

钢丝绳卡安装标准

1、钢丝绳夹的布置

钢丝绳夹应按下图所示把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上。钢丝绳夹不得在钢丝绳上交替布置。

绳卡的间距A 应为钢丝绳径的 6--7 倍

2、钢丝绳夹的数量

对于符合本标准规定的适用场合，每一连接处所需钢丝绳夹的最少数量，推荐如表

3、钢丝绳绳卡应配套使用，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

4、钢丝绳夹头在使用时应注意以下几点：

a)卡子的大小要适合钢丝绳的粗细，U 形环的内侧净距，要比钢丝绳直径大 1～3mm，净距太大不易卡紧绳子，容易发生事故。

b)上夹头时一定要将螺栓拧紧，直到绳被压扁 1／3～1／4 直径时为止，并在绳受力后，再将夹头螺栓拧紧一次，以保证接头牢固可靠。

c）夹头要一顺排列，U 形部分与绳头接触，不能与主绳接触，如图 a 所示。如果 U 形部分与主绳接触，则主绳被压扁后，受力时容易断丝。

d)为了便于检查接头是否可靠和发现钢丝绳是否滑动，可在最后一个夹头后面大约 500mm 处再安一个夹头，并将绳头放出一个“安全弯”，如图 b 所示。这样，当接头的钢丝绳发生滑动时，“安全弯”首先被拉直，这时就应该立即采取措施处理。

绳卡的间距A 应为钢丝绳径的 6--7 倍

钢丝绳卡扣正确使用方法

使用钢丝绳卡扣的正确方法如下：

1. 首先，确保钢丝绳和卡扣的质量都符合要求，没有明显的损坏或缺陷。

2. 将钢丝绳通过卡扣中间的孔洞。

3. 确保钢丝绳的末端顺利通过卡扣，将其拉紧到期望的长度。

4. 将钢丝绳的末端再次穿过卡扣的孔洞，确保末端与主线重合并形成一个闭环。

5. 用力拉紧钢丝绳，确保卡扣紧固牢靠，不会意外松脱。

6. 定期检查卡扣的状态，特别是在使用过程中频繁受到振动或力度的情况下。

请注意，正确使用钢丝绳卡扣是确保安全和可靠连接的关键。如果您对使用方法不确定，请咨询专业人士或查阅相应的使用指南。
