水环式真空泵检修

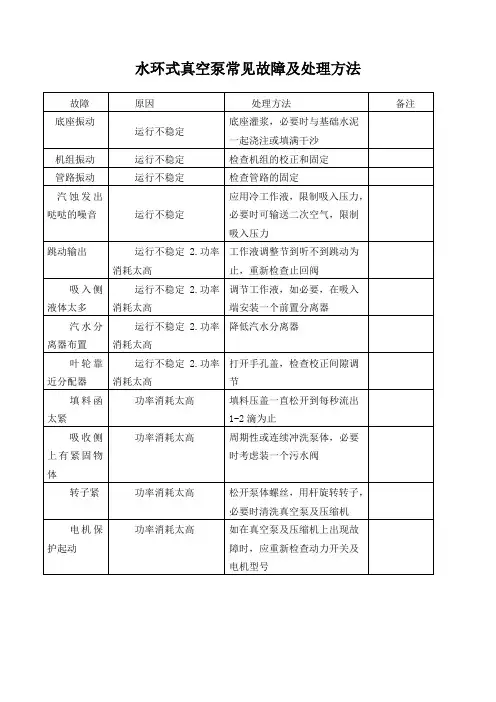

水环式真空泵常见故障及处理方法
吸入侧液体太多
运行不稳定2.功率消耗太高
调节工作液，如必要，在吸入端安装一个前置分离器
汽水分离器布置
运行不稳定2.功率消耗太高
降低汽水分离器
叶轮靠近分配器
运行不稳定2.功率消耗太高
打开手孔盖，检查校正间隙调节
填料函太紧
功率消耗太高
填料压盖一直松开到每秒流出1-2滴为止
吸收侧上有紧固物体
功率消耗太高
周期性或连续冲洗泵体，必要时考虑装一个污水阀
转子紧
功率消耗太高
松开泵体螺丝，用杆旋转转子，必要时清洗真空泵及压缩机
电机保护起动
功率消耗太高
如在真空泵及压缩机上出现故障时，应重新检查动力开关及电机型号水环式真泵常见故障及处理方法故障
原因
处理方法
备注
底座振动
运行不稳定
底座灌浆，必要时与基础水泥一起浇注或填满干沙
机组振动
运行不稳定
检查机组的校正和固定
管路振动
运行不稳定
检查管路的固定
汽蚀发出哒哒的噪音
运行不稳定
应用冷工作液，限制吸入压力，必要时可输送二次空气，限制吸入压力
跳动输出
运行不稳定2.功率消耗太高
水环真空泵常见故障分析
水环真空泵常见故障分析水环真空泵是一种常用的真空设备，广泛应用于化工、制药、食品等行业。
在使用过程中，水环真空泵也会出现一些常见的故障。
为了更好地维护和保养水环真空泵，下面我们就来分析一下水环真空泵常见的故障及解决方法。
一、水环真空泵不能启动1. 检查电源线是否接触良好，排除电源线故障。
2. 检查电机是否正常运转，如电机故障需及时更换。
3. 检查水环真空泵的机械部件，确认是否卡阻，及时清理或更换损坏部件。
二、水环真空泵运行时噪音大1. 检查水环真空泵的支撑脚是否均匀，调整支撑脚使水环真空泵平稳安装。
2. 检查水环真空泵叶轮和泵壳之间是否有异物，清理异物并重新安装叶轮。
3. 检查水环真空泵的轴承是否磨损，如有磨损要及时更换。
三、水环真空泵抽真空效率下降1. 检查水环真空泵的进气口是否堵塞，清理进气口以保证正常通风。
2. 检查水环真空泵的密封性能，如有泄漏可适当更换密封件。
3. 检查水环真空泵的水循环系统，确保水循环畅通，保证冷却效果。
四、水环真空泵出现泄漏1. 检查水环真空泵的密封件是否老化，如有老化及时更换。
2. 检查水环真空泵的安装螺丝是否紧固，如有松动及时紧固螺丝。
3. 检查水环真空泵的各个连接处是否紧密，如有松动可适当调整或更换密封件。
以上便是关于水环真空泵常见故障的分析及解决方法，希望对您有所帮助。
在平时的使用中，我们要做好水环真空泵的维护工作，定期检查各个部件的运行情况，及时发现并排除故障，以保证水环真空泵的正常运行。
了解更多关于水环真空泵的维护知识和技巧也是非常重要的，可以帮助我们更好地利用和维护水环真空泵。
【水环真空泵常见故障分析】到这里就结束了，谢谢大家的阅读。
水环式真空泵检修安全技术规程范本（2篇）
水环式真空泵检修安全技术规程范本一、概述水环式真空泵作为一种常见的真空设备，广泛应用于各个行业中。
为保证水环式真空泵的正常运行，必须进行定期检修和维护。
本文将就水环式真空泵检修的安全技术规程进行介绍，以确保检修过程中的安全。
二、检修前的准备1. 安全措施检修水环式真空泵前，必须更换防护手套，佩戴防护眼镜、防护面具等个人防护装备。
确保工作人员的人身安全。
2. 接地检查检修水环式真空泵前，需确认设备已正确接地。
使用测试仪器对水环式真空泵的实际接地电阻进行测量，确保电气设备的安全使用。
3. 施工环境准备检修水环式真空泵前，需对施工环境进行准备，确保施工区域的通风良好，并设立明显的警示标识，避免他人误入施工区域。
三、检修过程中的安全技术要点1. 断电操作在检修水环式真空泵前，必须切断所有电源，确保设备处于断电状态，以防止电气触电事故的发生。
2. 液体排放由于水环式真空泵内部可能有液体积聚，检修开始前应排放液体，防止污染环境和引发其他意外事故。
3. 清洁工作检修水环式真空泵过程中，必须保持工作环境清洁，清除工作台面上的杂物，并注意设备内部的清洁，避免异物进入设备造成损坏。
4. 机械零部件检查检修过程中需对水环式真空泵的机械零部件进行全面检查，包括齿轮、密封件、轴承等。
如发现磨损、松动等情况，应及时更换或修复，确保设备正常运行。
5. 润滑工作在检修水环式真空泵时，需对润滑部件进行检查，并及时添加润滑剂。
注意润滑油的种类和使用方法，确保设备顺畅运行。
6. 清除异物在检修水环式真空泵过程中，如发现有异物，应立即清除。
异物的存在会导致设备故障和事故的发生。
7. 电气元件检查在检修水环式真空泵时，应对电气元件进行检查，查看是否有破损、老化等情况。
对于有问题的电气元件，应及时更换，以保证设备的安全运行。
8. 阀门操作在检修水环式真空泵过程中，必须注意阀门的操作。
打开和关闭阀门时，应缓慢进行，避免因突然操作引起的压力差导致设备损坏或其他事故发生。
水环式真空泵保养维修注意事项
水环式真空泵保养维修注意事项《水环式真空泵保养维修那些事儿》嘿，朋友们！今天咱要来唠唠水环式真空泵保养维修的那些注意事项。
这可真是个重要的话题啊，就像咱人的身体，也得好好保养不是。
咱先说这保养吧，你可别小瞧了它。
就跟咱人定期体检一样，这水环式真空泵也得时常关照关照。
得定期检查一下那密封件，要是它出了问题，就跟咱人漏了气似的，那可就麻烦喽！还有那油位，得时刻留意着，不能让它饿着也不能让它撑着，不然它可就不乐意干活啦。
咱平常也得给它清清灰尘，擦擦身子，让它干干净净的，干起活来也更带劲呀。
维修的时候咱可更得小心了。
就跟医生给病人做手术似的，得小心翼翼，不能有丝毫马虎。
要是不小心碰坏了哪个零件，那可就糟糕啦。
这时候，咱就得像个细心的工匠，慢慢琢磨，仔细研究，千万别毛毛躁躁的，不然这真空泵可就要发脾气咯。
我记得有一次，我就碰到一个特别搞笑的事儿。
有个哥们儿，在维修真空泵的时候，不小心把一个螺丝给弄丢了，找了半天也没找着。
最后你猜怎么着，居然在他自己口袋里找到了！哈哈，把我们给笑得呀。
所以说呀，维修的时候可得集中注意力，别丢三落四的。
还有啊，要是自己搞不定，可别硬撑着呀，得赶紧找专业的人来帮忙。
就像咱生病了要去找医生一样，专业的人干专业的事儿嘛。
可别自己瞎捣鼓，最后把小毛病搞成大问题了，那可就得不偿失啦。
总之呢，水环式真空泵保养维修可不是小事儿，得认真对待。
咱要把它当成咱的好伙伴，好好照顾它，它才能好好帮咱干活呀。
希望朋友们都能记住这些注意事项，让你们的真空泵都能健健康康、顺顺利利地工作。
好啦，今天就聊到这儿啦，下次再跟你们分享其他的趣事咯！。
水环式真空泵检修安全技术规程(三篇)
水环式真空泵检修安全技术规程水环式真空泵是一种常见的真空泵，广泛应用于各个行业中。
为了确保水环式真空泵的正常运行和安全，对其进行定期检修非常重要。
下面是水环式真空泵检修的安全技术规程。
一、检修前的准备工作1.1 检修前应先切断水环式真空泵的电源，确保停电后不会发生意外事故。
1.2 了解相关设备说明书、操作手册和技术规格，熟悉设备的结构和工作原理。
1.3 准备适用的工具和检修设备，确保其完好无损。
1.4 配备必要的个人防护用品，如防护眼镜、手套、呼吸面罩等。
二、检查泵体和连接件2.1 检查泵体是否有裂纹、变形等损坏情况，如有需要更换。
2.2 检查连接件是否松动，如有需要紧固。
2.3 检查泵体和连接件是否有渗漏现象，如有需要修复或更换密封件。
三、清洁水环式真空泵3.1 清除水环式真空泵内的杂质和积聚物，如进出口管道的异物、水环池的沉淀物等。
可以使用清洗剂和刷子进行清洁。
3.2 清洗过程中注意防止水或清洗剂溅到电机和电器设备上，以免发生短路和起火等事故。
四、润滑水环式真空泵4.1 检查水环式真空泵的润滑油的情况，如有需要添加或更换。
4.2 添加或更换润滑油时，注意按照设备说明书的要求进行操作，避免超过润滑油标记线。
4.3 润滑油的添加和更换操作中，注意防止油液溅到电机和电器设备上。
五、检查电器设备5.1 检查电机、电器控制箱和电源线等电器设备的接线和固定情况，如有需要紧固或更换。
5.2 检查电器设备的绝缘情况，使用绝缘测试仪进行测量，确保电气安全。
六、检查安全阀和真空表6.1 检查安全阀的固定情况和调整压力，确保安全阀能及时发挥作用。
6.2 检查真空表的精度和灵敏度，如有需要进行校准或更换。
七、试运行和检查7.1 在检修完成后，重新接通电源，进行试运行。
注意观察电机的运转情况和电流的变化，确保设备的正常工作。
7.2 检查水环式真空泵的工作状态和真空度，确保其达到要求。
7.3 检查设备周围的安全环境和通风情况，注意防止因设备运行而引起的热量和气体聚集。
水环式真空泵检修安全技术规程
水环式真空泵检修安全技术规程水环式真空泵是一种常用于工业生产过程中的真空设备，但其使用过程中也存在一定的安全隐患。
正确的检修和维护水环式真空泵，不仅可以延长设备的使用寿命，更是保障生产安全的重要措施。
本文将介绍水环式真空泵检修的安全技术规程。
一、检查和清洁水环式真空泵在检修水环式真空泵之前，首先需要断开电源并将设备的压力降至零。
然后，对真空泵进行外观检查，包括观察设备是否损坏、是否有松动的管路以及是否有漏损现象等。
如有问题需要及时修理，以免影响设备正常使用。
接着进行内部清洁，首先清除水环式真空泵内的灰尘和杂质，同时检查过滤器是否阻塞，若阻塞需要更换过滤器，以便提高真空泵的工作效率。
在清洁设备过程中，需要同时确保清洁工具的干净和卫生，先用清水将管道内壁冲洗一遍，再用清洗剂进行清洗。
注意，清洗剂的浓度要按照说明书所示添加。
二、拆卸水环式真空泵在拆卸水环式真空泵之前，需要将设备的压力降至零并切断电源。
然后，拆卸法兰盘，并且移除真空泵。
如涉及到强电设备的操作，需由经过专业培训的人员操作。
2.1 拆卸法兰盘•检查法兰盘的压力。
在拆卸法兰盘之前，需要先检查法兰盘的压力。
若压力过高，则需要先放空。
•使用扳手拆卸法兰盘螺栓。
•调整法兰盘之间的间距。
•进行法兰盘的拆卸操作。
2.2 移除真空泵•使用专业工具或者手动拆卸真空泵法兰盘。
•拆卸密封圈。
注意密封圈的位置和安装方法。
•移除真空泵。
三、更换水环式真空泵的密封件水环式真空泵的密封件包括密封圈和密封垫片。
在更换真空泵密封件时，需要选择厂家提供的原厂配件，并按照说明进行更换。
更换之前需要检查新密封件的尺寸是否符合设备需要。
更换过程中需要注意，密封件安装的各个零部件位置要正确、安装位置要正确、受力均匀等等。
四、试运行真空泵在更换密封件之后，需要进行水环式真空泵的试运行操作。
试运行之前，需检查零部件的安装是否完好，调试设备的使其处于正常的运行状态。
在试运行中，需要首先使用气压表检测压力，以确认真空泵的工作效果。
水环式真空泵检修方案
水环式真空泵检修方案首先，对水环式真空泵的外观进行检查。
检查泵体和管路是否存在漏水、渗漏和腐蚀等问题，如发现问题要及时进行修复。
同时，清洁和检查水环式真空泵的进气口和出气口，确保通道畅通。
其次，对水环式真空泵的密封装置进行检查。
检查密封环的磨损程度，如有必要，要及时更换。
检查密封装置是否存在渗漏，如果存在渗漏现象，要及时调整和维修。
然后，对水环式真空泵的润滑系统进行检查。
检查润滑油的油位和油质，如果润滑油不足或污染严重，要及时更换。
检查润滑系统的管路是否存在渗漏和堵塞等问题，如有必要，要进行维修和清洗。
接着，对水环式真空泵的冷却系统进行检查。
检查冷却水的流量和温度，确保在规定范围内。
检查冷却系统的管路是否存在漏水和堵塞等问题，如有必要，要进行修复和清洗。
最后，对水环式真空泵的电气系统进行检查。
检查电机的运行情况，如有异常要及时修复。
检查电气系统的接线和连接情况，确保安全可靠。
检查电气设备的保护装置是否正常工作，如有异常要及时处理。
在进行水环式真空泵的检修过程中，要特别注意安全问题。
必须按照相关的操作规程和安全规定进行操作，佩戴必要的防护装备。
遵循操作规程，正确使用工具和设备，确保人身安全。
总结起来，水环式真空泵的检修方案包括外观检查、密封装置检查、润滑系统检查、冷却系统检查和电气系统检查。
这些步骤的目的是确保水环式真空泵的正常运行和延长其使用寿命。
在进行检修过程中要注意安全，按照操作规程进行操作，确保人身安全。
只有定期进行检修和维护，才能保证水环式真空泵的正常运行和稳定性能。
水环式真空泵的常见故障与修理
水环式真空泵的常见故障与修理一、水环式真空泵简介水环式真空泵是一种常见的工业用泵，主要用于抽取气体和蒸汽，以产生真空。
其工作原理是通过水环的旋转来形成气体压缩和排放。
因此，它通常需要与水源连接在一起，以保持恒定的水位和压力。
二、常见故障1. 水源问题由于水环式真空泵需要不断地从水源中吸取水来保持正常运行，如果水源出现问题，就会影响其性能。
例如，如果供应水中含有过多的杂质或沉积物，则可能导致泵内部过度磨损或堵塞。
2. 气体密封问题由于气体在被抽出时会产生压力差异，因此必须确保泵内部密封良好。
如果密封不良，则可能导致气体逸出或进入泵内部，从而降低其效率或损坏其部件。
3. 内部磨损由于水环式真空泵需要经常旋转，并且在运行时会受到高温高压等不利条件的影响，因此它很容易发生内部磨损。
这种磨损可能导致泵的性能下降，甚至完全失效。
4. 泵体腐蚀水环式真空泵的泵体通常由金属材料制成，但在某些情况下，它们可能会受到腐蚀的影响。
例如，如果泵内部存在酸性或碱性物质，则可能导致泵体的损坏。
三、修理方法1. 水源问题如果水源出现问题，例如水中含有过多的杂质或沉积物，则需要清洗或更换水源。
此外，还可以考虑安装过滤器或其他净化设备来保持水源清洁。
2. 气体密封问题如果发现气体密封不良，则需要检查密封件是否存在磨损或老化，并及时更换。
此外，在安装和使用时应注意密封件的正确位置和紧固程度。
3. 内部磨损如果内部磨损严重，则需要更换受损部件。
在更换前应仔细检查所有部件，并确保新部件与原有部件相匹配。
4. 泵体腐蚀如果发现泵体受到腐蚀，则应立即停止使用，并考虑更换泵体。
在选择新泵体时，应注意其材料和适用范围，以确保其能够满足实际需求。
四、预防措施1. 定期检查和维护定期检查和维护是减少水环式真空泵故障的关键。
在使用前应仔细检查所有部件，并定期更换易损件。
2. 保持清洁保持泵内部和周围环境清洁是减少故障的另一个重要因素。
例如，在使用前应清洗泵体，并避免将杂质或沉积物进入泵内部。
水环式真空泵检修安全技术规程
水环式真空泵检修安全技术规程一、概述水环式真空泵是空气压缩机的一种，广泛应用于化工、制药、电子、轻工等领域。
为确保水环式真空泵的正常运行，必须要对其进行定期的检修和维护。
然而，由于水环式真空泵是一种高能耗、高速度、高压力的设备，检修时存在较大的安全隐患。
因此，制定水环式真空泵检修安全技术规程具有重要意义。
二、检修前准备1.安全防护：检修前必须进行有效的安全防护，包括人身防护和设备防护。
–戴好相关的防护用品，如安全帽、防尘口罩、防护眼镜、耳塞、手套等；–确保检修区域的安全围栏、安全标志已经设置完毕；–检查设备的开关、阀门、安全阀等有关部位是否关闭或挂牌警示。
2.环境检查：检查待检修区域的环境是否满足检修要求。
–管道、阀门处等站立或攀爬区域要求平整、挫折、无尖锐物、无异物等；–检查是否存在可能影响检修生产的人员及其它物品。
3.制定检修方案：根据水环式真空泵的具体技术参数、检修情况以及场地环境，制定详细可行的检修方案，包括检修设备的具体程序、检修时间、人员配置、工具使用等等。
三、检修过程中的安全注意事项1.高度注意人员安全：寻找合适的人员布置、考虑人员配备的数量、招募有检修经验的人员等。
–求人员做好个人防护，同时在作业时要注意检修现场其他工作人员的安全；–合理布置工作空间，注意气动、控制设定等安全措施。
2.充分了解检修设备情况：了解设备操作方法、检修前后由起什么变化、如何更换设备等方面的具体参考数据。
–检查设备外观，如电机、传动部位、管道堵塞、电气部分等；–检查设备的液位、油位和电气元件的状态；–打开设备表盘检查泵的运行状况，如电流、电压、转速等。
3.禁止随意触碰或拆卸设备：必须遵守关于禁止触碰、拆卸设备的相关规定。
–不准随意调整设备的运行状态；–不得在设备运行期间拆卸设备或修改设备。
四、检修后注意事项1.检查设备是否修复完好：当完成检修后，必需要严格检查泵启动翻车动作、检查无泄漏、运行平稳等等有关内容。
水环真空泵的维护与检修
1. 水环真空泵的维护1.1 经常检查轴承的工作和润滑状况1.2 轴承在正常工作状部下比周围温度高15℃~20℃，最高不允许超过55℃~60℃，轴承每年应装油3-4次，并至少清洗一次，更换润滑油。
1.3 如是填料密封，应定期压紧填料，如果填料因磨损而不能保证密封性能时，应更换填料。
填料不能压得过紧，正常状态下的填料，允许水成滴滴出，从而保证冷却和密封效果。
如果采用机械密封，出现泄漏现象，应检查机械密封的动、静环是否损坏，或是密封圈已老化，否则应更换机械密封。
2. 水环真空泵的故障及维修故障原因解决方法抽气量不够1、间隙过大2、填料处漏气3、水环温度高4、管道系统漏气1、调整间隙2、压紧或更换填料3、增加供水量4、拧紧法兰螺检，更换垫片或补焊裂纹等真空度降低1、法兰连接处漏气2、管道有裂纹3、填料漏气4、叶轮与侧盖间隙过大5、水环发热6、水量不足7、零件摩擦发热，造成水环温度升高1、拧紧法兰螺栓或更换垫片2、焊补或更换3、压紧产更换新填料4、更换垫片调整间隙5、降低供水温度6、增加供水量7、调整或重新安装振动或有响声1、地脚螺栓松动2、泵内有异物3、叶片断裂4、汽蚀1、拧紧地脚螺栓2、停泵检查取出异物3、更换叶轮4、打开吸入管道阀门轴承发热1、润滑油不足2、填料压的过紧3、没有填料密封水或不足4、轴承、轴或轴承架配合过紧，使滚球与内外圈间隙过小，发生摩擦1、检查润滑油情况，加油2、适当松开填料压盖3、供给填料密封水或增加水量。
水环真空泵维护检修方法与故障排除处理方案
水环真空泵维护检修方法与故障排除处理方案一、概述：1、水环真空泵作为一种重要的机械设备，在工业生产中起着重要的作用。
2、在运行过程中，水环真空泵可能会出现一些故障，影响其正常运行。
3、水环真空泵在运行过程中可能会遇到各种故障，但只要我们掌握了正确的排除方法和处理措施，及时进行维护和保养，就能确保其正常运行，为生产过程提供稳定的动力。
二、水环真空泵运行过程中可能出现的故障主要有：1、气蚀；2、泵噪声；3、温度升高；4、流量不足；5、填料函泄漏。
三、针对以上故障，以下是相应的排除方法和处理措施：1、气蚀：1.1原因：气蚀是由于泵内液体汽化产生的气泡在高压下瞬间破裂，对泵内零件造成损坏。
1.2排除方法：适当降低泵的进口温度，确保泵的安装高度符合要求，增加泵的进口压力，更换泵内损坏的零件。
2、泵噪声：2.1原因：泵噪声可能是由于泵内有异物、叶轮不平衡、轴承损坏等原因造成的。
2.2排除方法：检查泵内是否有异物，对叶轮进行平衡试验，更换损坏的轴承。
3、温度升高：3.1原因：温度升高可能是由于泵内摩擦增加、填料函过紧、泵内液体过度压缩等原因造成的。
3.2排除方法：适当调整填料函的紧固程度，确保泵内零件的配合良好，更换磨损的零件，降低泵的负载。
4、流量不足：4.1原因：流量不足可能是由于泵内叶轮或进口管道堵塞、泵的转速过低、进口压力不足等原因造成的。
4.2排除方法：清理泵内叶轮或进口管道的堵塞物，提高泵的转速，增加进口压力。
5、填料函泄漏：5.1原因：填料函泄漏可能是由于填料压盖过松、填料磨损、轴表面粗糙等原因造成的。
5.2排除方法：适当调整填料压盖的紧固程度，更换磨损的填料，提高轴的表面光洁度。
四、在日常维护中，还需要注意以下事项：1、定期更换机油，确保泵的润滑良好；2、定期清洗泵内零件，保持泵的良好的工作状态；3、定期检查泵的填料函，确保填料函紧固程度适中；4、定期检查泵的进口管道和过滤器，确保管道畅通，过滤器清洁；5、定期检查泵的进出口压力，确保泵的正常运行。
水环真空泵的常见故障和维修方法
水环真空泵的常见故障和维修方法
在使用水环真空泵时可能会出现一些故障，下面就给大家介绍一些水环真空泵常见故障和维修方法。
水环真空泵常见故障和维修方法介绍
1、真空泵功率消耗太大：
⑴转动方向不对的解决方法：检查转动方向。
⑵叶轮损坏的解决方法：检查叶轮，按要求进行更换。
⑶转动部件咬死的解决方法：检查内部磨损部件的间隙是否正
常。
⑷轴弯曲的解决方法：校直轴或按要求进行更换。
2、真空泵运行一会儿便停机：
⑴吸程太高的解决方法：检查现有的净压头(入口管线太小或太长会造成很大的磨擦损失)。
⑵叶轮或管线受堵的解决方法：检查有无障碍物。
⑶产生空气或入口管线有泄漏的解决方法：检查入口管线有无气穴和/或空气泄漏。
⑷填料函中的填料或密封磨损，使空气漏入真空泵壳中。
解决方法：检查填料或密封并按需要更换，检查润滑是否正常。
3、无液体提供，供给液体不足或压力不足：
⑴真空泵没有注水或没有适当排气。
解决方法：检查真空泵壳和入口管线是否全部注满了液体。
⑵速度太低的解决方法：检查电机的接线是否正确，电压是否正常或者透平的蒸汽压力是否正常。
⑶系统水头太高的解决方法：检查系统的水头(特别是磨擦损失)。
⑷吸程太高的解决方法：检查现有的净压头(入口管线太小或太长会造成很大的磨擦损失)。
⑸叶轮或管线受堵的解决方法：检查有无障碍物。
水环式真空泵检修文件包
水环式真空泵检修文件包一、概述水环式真空泵是一种常用的真空设备，广泛应用于化工、制药、食品、电子等行业。
为了确保水环式真空泵的正常运行和延长其使用寿命，定期进行检修是非常必要的。
本文档是水环式真空泵检修文件包，旨在提供详细的检修步骤和注意事项，以便操作人员能够正确、安全地进行检修工作。
二、检修步骤1. 停机准备a. 关闭水环式真空泵的电源，并断开电源线。
b. 关闭进气阀门，切断与真空泵的气体供应。
c. 清理工作区域，确保没有杂物和障碍物。
2. 拆卸外壳a. 使用合适的工具，拆下水环式真空泵的外壳。
b. 检查外壳是否有损坏或腐蚀，如有需要修复或更换。
3. 检查叶轮和轴承a. 拆下叶轮，并清洁叶轮表面。
b. 检查叶轮是否有磨损或损坏，如有需要修复或更换。
c. 检查轴承是否正常运转，如有异常需要进行维修或更换。
4. 清洗和更换密封件a. 将密封件取下，并用清洁剂进行清洗。
b. 检查密封件是否有磨损或老化，如有需要更换。
5. 清洗和更换滤网a. 将滤网取下，并用清洁剂进行清洗。
b. 检查滤网是否有堵塞或破损，如有需要更换。
6. 检查电机和电气部件a. 检查电机是否正常运转，如有异常需要进行维修或更换。
b. 检查电气部件是否有松动或损坏，如有需要修复或更换。
7. 组装和调试a. 按照逆序组装水环式真空泵的各个部件。
b. 连接电源线，并确保电气部件连接正确。
c. 打开进气阀门，恢复与真空泵的气体供应。
d. 打开水环式真空泵的电源，并进行调试和测试。
8. 检修记录a. 在检修文件中记录检修日期、检修人员、检修内容等相关信息。
b. 如有必要，将检修过程中发现的问题和解决方法记录下来，以备将来参考。
三、注意事项1. 在进行检修工作之前，务必确保水环式真空泵已经停机，并断开电源。
2. 操作人员应该佩戴合适的防护装备，如手套、护目镜等。
3. 在拆卸和组装过程中，注意轻拿轻放，避免损坏零部件。
4. 清洗和更换部件时，使用适当的清洁剂，并确保彻底清洗干净。
完整word版水环式真空泵维护检修规程
水环式真空泵维护检修规程（试行）盐湖海纳化工有限公司目录2. 总则3.规程适用范围4.检修周期和检修内容5 .6 .7 . 水环式真空泵常见故障、原因及处理方法主要零部件的检修技术试车与验收12总则水环真空泵内装有带固定叶片的偏心转子，将水（液体）抛向定子壁，水（液体）形成与定子同心的液环，液环与转子叶片一起构成可变容积的一种旋转变容积真空泵。
水环真空泵（简称水环泵）是种粗真空泵，它所能获得的极限真空为2000~ 4000Pa与罗茨真空泵组成机组真空度可达1~ 600Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2X105Pa表压力。
电动机的维护检修按照《电动机维护检修规程》执行，其他附属装置的维护检修参照有关规程执行。
规程适用范围本规程适用于盐湖海纳化工有限公司抽速10m以上水环式真空泵的维护和检修；抽速10m以下及其它类型水环式真空泵可参照执行。
具体内容如下:检修周期和检修内容1）检修周期检修类别分小修、大修两类，并可根据点检、巡检及状态监测情况进行针对性的检修。
检修间隔期见下表:2）检修内容 2.1小修检查更换轴承，调整间隙和调校联轴器同轴度或皮带轮。
2.2大修解体检查各零件磨损、腐蚀和冲蚀程度，必要时进行修理或更换。
检查叶轮、叶片的磨损、冲蚀程度，必要时测定叶轮平衡。
检修或更换叶轮轴套。
检查泵体、端盖、隔板的磨损情况，调整，修理或更换。
10） 机器表面做除锈、防腐处理。
2.3检修前的准备1) 检查，紧固各连接螺栓。
2) 检查密封装置，压紧或更换填料。
3) 检查更换润滑油（脂）。
4) 5) 检查、修理或更换易损件。
6) 检查，补充或更换循环水。
1) 包括小修内容。
2) 3) 检查泵轴，校验轴的直线度，必要时予以更换。
4) 5) 检查、调整叶轮两端与两侧压盖的间隙。
6) 测量并调整泵体水平度。
7) 按规定检查校验真空表。
8) 清洗循环水系统。
水环式真空泵检修方案
水环式真空泵检修方案1 水泵拆缷1.1拆卸联轴器保护罩和螺栓，取出螺栓。
1.2拆除真空泵各连接管道法兰螺栓，吊开各连接管，放至指定位置。
1.3拆缷真空泵泵体地脚螺栓，吊开真空泵至检修位置。
2 水泵解体2.1用拉马将联轴器拉出，取出键。
2.2松开两侧轴承座端盖螺栓，取下轴承座，用拉马拔出轴承。
2.3拆除两侧机械密封与端盖定位螺栓，取下机械密封静环。
2.4拆除两端盖与泵体连接螺栓，吊出端盖、转子及泵体。
3 设备清理、检查3.1清理检查叶轮、密封环。
叶轮、密封环应无严重磨损及裂纹等缺陷，如叶轮有严重缺陷，应将叶轮从轴上拉出更换。
3.2测量叶轮与密封环间隙并记录。
3.3清理检查泵轴，轴颈应光洁，键槽及螺纹均无损伤。
3.4清理检查轴套，轴套表面应光洁无毛刺、砂眼裂纹及严重磨损，如磨损超过0.80mm则应更换。
3.5清理检查滚动轴承及轴承室，滚动轴承内外弹道无严重磨损，转动灵活自由，无杂声。
轴承室内无垃圾、油污，与轴承外径配合紧力为0.00～0.02mm3.6转子校幌动度，把叶轮和轴套装入轴上，然后拧紧两端并帽，转子组装后放在V型铁上校验幌度。
3.7清理检查联轴器，联轴器和螺栓无毛刺，螺纹完好；内孔光滑，与轴配合紧力为0.00 ～0.03mm。
3.8清理检查端盖、泵体，结合面无裂纹、凹坑等缺陷，螺栓孔及销子孔完好。
3.9拆下机械密封密封组件，检查密封件（动、静环）的磨损和损坏程度，必要时更新，根据装配要求安装好密封组件。
4 水泵组装4.1将叶轮、轴套装入轴内，将紧固螺帽拧紧。
4.2吊入泵体、转子、端盖，锁好端盖与泵体连接螺栓。
4.3装上两侧轴承，并用轴承并帽并紧，涂上润滑脂，装上轴承室，将轴承压盖拧上，轴承内孔与轴颈紧力为0.00～0.02mm，调整固定端轴承调整垫片至符合要求，锁紧定位螺钉栓。
4.4调整机械密封静环，锁紧两侧机械密封与端盖定位螺栓。
4.5盘动转子无卡涩，联轴器内孔涂润滑油脂，将联轴器用紫铜棒敲入轴上5 水泵就位5.1把水泵吊至水泵基础，锁紧地脚螺栓。
GMP质量体系23.水环式真空泵检修规程
目的：建立水环式真空泵的检修规程。
范围：SK-6水环式真空泵。
责任：设备科长、维修工、操作工、车间设备员。
内容：
1水泵小修拆卸步骤
1.1松开并取下两连通管。
1.2松开并取下后轴承后盖。
1.3用钩板手将圆螺母松开，取下轴承架及轴承。
1.4松开填料压盖螺帽，取下填料压盖。
1.5松开泵体和端盖的联接螺栓和泵脚处的螺栓。
1.6在泵体下加一支承，然后从轴上取下端盖。
1.7取下泵体。
1.8对泵的工作部分及各个零件进行检查和清洗。
2水泵大修拆卸步骤
2.1进行小修的所有步骤
2.2松开泵的另一泵脚螺栓，从底座上取下泵头。
2.3取下联轴器，联轴器上的键。
2.4取下前轴承压盖。
2.5松开轴承背帽，取下轴承架和轴承。
2.6松开填料压盖和压紧螺帽，取下填料压盖。
2.7将轴和叶轮一同以端盖中取出。
2.8从轴上取下套。
2.9从轴上取叶轮，在配合面和螺纹上，擦净后涂上机油。
3水泵的安装
3.1装配前清洗留在配合面上的垫并仔细擦净。
3.2清除轴承和轴承架内的旧油并更换新油。
3.3按照拆卸顺序相反方向装配。
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
第 1 页共1 页。
2023年水环式真空泵检修安全技术规程
2023年水环式真空泵检修安全技术规程第一章总则第一条【目的】为了规范水环式真空泵的检修工作，确保工作人员的安全，保障设备的正常运行，制定本技术规程。
第二条【适用范围】本技术规程适用于2024年以后的水环式真空泵的检修工作。
第三条【术语和定义】1. 水环式真空泵：指一种利用水环进行工作的真空泵。
2. 检修：指对水环式真空泵进行维修保养和故障排除等工作。
3. 工作人员：指执行本技术规程中检修任务的相关人员。
第四条【检修基本要求】对水环式真空泵进行检修时，工作人员应严格按照工作规程进行操作，确保安全、规范、高效地完成任务。
第二章检修前准备第五条【工作区域准备】1. 确保工作区域的通风良好，没有易燃、易爆等危险物品。
2. 检查工作区域的照明设施是否正常，确保工作人员有足够的光线进行检修。
3. 设置明显的安全警示标志，提醒他人禁止靠近工作区域。
第六条【工作人员准备】1. 工作人员必须配戴符合国家标准的个人防护装备，包括安全帽、防护眼镜、防护口罩、防护手套等。
2. 工作人员必须接受相关的安全培训，熟悉并遵守本技术规程的要求。
第七条【设备准备】1. 确保水环式真空泵已停止工作，并切断电源及供水管路。
2. 检查水环式真空泵的周围环境是否整洁，清除杂物和积水。
3. 准备必要的工具和备品备件，包括扳手、螺丝刀、密封圈等。
第三章检修操作第八条【检查设备状态】1. 对水环式真空泵进行外观检查，包括外壳是否完整、接线是否正常等。
2. 检查水环式真空泵的运行记录，查看设备的运行情况和维修记录。
第九条【拆卸】1. 拆卸前，必须确认设备已停止运行并断开电源。
2. 按照设备说明书的要求，逐步拆卸水环式真空泵的各个部件。
3. 拆卸过程中，应防止各部件受损，特别是关键部位要小心操作。
第十条【清洗与维修】1. 拆卸各部件后，应进行清洗，去除污垢和积尘。
2. 对需要维修的部件，如轴承、密封圈等，进行维修或更换。
3. 清洗和维修过程中，应注意操作规范，防止误伤和二次污染。
水环式真空泵检修安全技术规程
在学生心中播下金色的种子──《金色的脚印》事例“金色”像金子一般的颜色，金灿灿、亮闪闪。
人们常常把它与富裕、充分联系在一起，与崇拜的质量、与美好的事物联系在一起，以此来表达对美好事物的赞叹，对崇拜质量的希冀，站在教育教课的前沿阵地，观瞻着孩子们的“金色童年”，“金色人生”在我们工作的主线中跳跃。
我们如何依靠文本，在培育学生学习能力的同时，提升他们的道德涵养和审美情味，真实在他们心灵深处播下金色的种子呢？我和同学们一起在学习《金色的脚迹》一课时，作了一些试试。
一、激活主体意识，立足一个“趣”字《金色的脚迹》是人教版第十一册的一篇阅读课文，这篇略读课文以生动细腻，充满感情的笔触，娓娓叙述了一个人与动物之间的传奇故事：小男孩正太郎家的仆人从山里捉回一只小狐狸，两只老狐狸想尽方法要救小狐狸出去，冒着生命危险住在正太郎家的地板下边照料小狐狸，并和十分怜悯小狐狸，偷偷给老狐狸喂食的正太郎成立了亲密相信的关系，以后，小狐狸被送给街坊，正太郎为要回小狐狸，不慎掉下绝壁，两只老狐狸救护了寒冷中昏倒的正太郎，最后，这个太郎要回了小狐狸，和爸爸一起把它放回了山里，狐狸一家终于聚会并回到了树林中。
文章赞叹了人与动物之间相互信任、相互帮助、和睦相处的美好关系，也展现了动物之间存亡相依的浓浓亲情，学习这篇文章目标定位不单要培育学生抓要点词句、感悟文本的理解力，还要透过文本领会“我”的和善，遇到人性美的熏陶，遇到怜悯弱者和保护野生动物，保护生态环境的教育。
六年级学生初步拥有了独立阅读的能力，但因为学生是一个个独立的生命体，他们的性格、兴趣、学习质量自然存在着差别，为了让每个个体的学习兴趣都被激倡始来，教课时，我第一从“趣”字下手，创建和睦的感情谢励场，激发学生自主学习热忱。
１、利用现代教育技术──多媒体声像画面激趣：一开课，我经过现代教育媒体将声情并茂的丛林动物王国的图景展现在学生眼前，率领学生遨游动物王国，定格于三只玩耍的狐狸上，随机问道：“同学们认识他们吗？” 同学们立刻应到：“那是狐狸。
水环式真空泵检修安全技术规程
水环式真空泵检修安全技术规程一、任务背景水环式真空泵在工业生产和实验室中被广泛应用，但其运行过程中仍有可能出现故障，为了确保操作人员在检修水环式真空泵时安全可靠，制定本安全技术规程。
二、检修前准备在进行水环式真空泵检修前，应充分做好以下准备工作：1、确认减压器处于关闭状态；2、关闭电源及主电路开关；3、排放水环泵油、水、气；4、清洗泵房、工作台、工具等设备；5、确保操作人员佩戴安全帽、防护眼镜等必要的防护用品。
三、安全作业规程1、检查泵体、叶轮、轴承等零部件有无裂纹、变形、磨损等情况，发现以上问题及时更换；2、检查腔体门、泵体进出口、真空管道等连接件及密封件的密封性，发现问题及时修复；3、检查电机绕组、接线、端子盒等电器连接是否牢固、安全可靠，发现问题应停止检修并寻求专业技术人员的协助维修；4、检查冷却水系统水管接头、水机出水口、水泵及其他部件是否损坏、漏水，如发现问题应及时维修或更换；5、更换水环泵油、水，清洗各个部件，再注入新油，确保使用的泵油、水质量清洁并符合规定；6、回路密封试验，尝试漏水的频率和量，如发现漏水，要尽快解决掉。
7、在进行大修的时候，应该全面拆卸泵体、清洗各部件，并按照说明书上的示意图和配件表装配。
在认真检查各配件的尺寸、外形和质量后，迅速、稳妥地安装起来。
四、检修后注意事项1、检测压力表是否正常，如压力不到位要调节；2、检查过滤器是否堵塞，如堵塞要清洗；3、检查进口水是否正常流量，出口是否正常；4、确认密封性能好，漏气情况得到改善；5、开机前预热15-30分钟，系统稳定后才运行；6、运行时严格按照规定参数和压力值进行调整和检测，不得随意调整。
五、操作安全禁忌1、检修时不得离开现场，不得私自进行操作或调整；2、在泵体或水箱内工作或移动时，应按照制定程序，将电源关闭并采取安全防护措施，如穿着防护靴、手套等；3、不得更改设备原有接线、修补不正常发热的电缆电线，更不得用线连接电器设备；4、在检修结束后，应对设备进行全面检查和试运转，确保水环式真空泵运行正常并符合使用要求；5、不得在多人同时操作真空泵时交叉操作，以避免安全事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
23水环式真空泵
23.1设备概况
TC-11水环真空泵为美国纳士TC二级真空泵。
主要用来抽不含固体颗粒的气体，以使被抽的凝结器系统中形成并维持一定的真空。
工作介质一般为常温清水。
工作原理:压缩液（通常是水），被称作密封液，通过锥体中一液体通道作用于一级泵室内。
压缩液和压缩气体的混合物通过一级排出管道和一个内部歧管排至第二级中。
所有从一级排出的压缩液和气体经过第二级到达泵排出口。
泵的二级作用原理完全相同，第二级内的偏心与第一级完全相反。
这种设计用来平衡叶轮从而达到顺利、安静的运作。
23.2设备简介：设备型号、规范及有关参数
23.2.1设备台数：每台机组共配置四台水环式真空泵，电动机与真空泵采用直联方式，启动时，四泵运行，正常运行时，二用二备.具体工况及系统情况如下:
23.2.2 真空泵运行参数
23.2.3启动工况凝汽器背压-抽真空时间表（ 4泵运行）
23.2.4零部件数据
23.3．2定期测试项目
23.3．3检修策略
计划检修，定期检修，状态检修，故障检修。
23.4小修标准项目
23.4.1真空泵轴封检查；
23.4.2真空泵入口门密封检查；
23.4.3真空泵轴承检查；
23.4.4真空泵锥体检查；
23.4.5真空泵对轮中心复查；
23.4.5真空泵汽水分离器检查；
23.4.6真空泵抽汽逆止门检查；
23.4.7设备缺陷的处理。
23.5大修标准项目
23.5.1泵组解体，测量推力间隙；
23.5.2.清理检查，测量动静间隙；
23.5.3.真空泵轴承检查；
23.5.4真空泵锥体检查；
23.5.5真空泵叶轮检查：
23.5.6泵轴弯曲度检查；
23.5.7回装找中心；
23.5.8真空泵冷却器清扫检查；
23.5.9真空泵入口气动门、电动门检查。
23.5.9真空泵汽水分离器检查。
23.5.10真空泵抽汽逆止门检查；
23.5.11设备缺陷的处理。
23.6检修工序和工艺标准
23.6.1检修工序
23.6.1.1解体
23.6.1.1.1解体前准备好备品配件、使用工具，选择检修场地，准备零件集装箱。
23.6.1.1.2通知相关单位，拆卸电机电源，拆卸联轴器联接弹性柱销，复查中心，移走电机。
23.6.1.1.3拆卸泵出入口法兰及所有与泵体相连接的管路，热工元件、各种阀门等。
23.6.1.1.4松开地脚螺栓，将泵运至指定检修场地，或将泵体原地旋转90度，用专用工具或加热法将泵侧联轴器扒出。
23.6.1.1.5解体两侧盖组合部：
23.6.1.1.5.1拆卸两侧轴封环后，旋下轴承盖8只螺栓，同时取下两侧轴承端盖、油环和挡环。
23.6.1.1.5.2分别拆卸两侧轴承套、轴承、内轴承盖。
23.6.1.1.5.3卸开填料压盖，挖出填料、填料环。
23.6.1.1.5.6拆卸泵体两侧端盖，拆开端盖紧固螺栓，做标记号，平稳移走端盖，端盖放在安全地方，测量结合面垫片厚并记录。
23.6.1.1.5.7抽出转子，吊走泵体。
23.6.1.2清扫检修
23.6.1.2.1检查轴承游隙，内外套及滚动体磨损情况，确认能够继续使用时抹好润滑油，放至清洁处准备回装，否则换新。
23.6.1.2.2检查轴各部磨损情况，严重磨损的情况更换新轴。
23.6.1.2.3检查轴封环、挡环、油环、填料套、平垫板及水封环的磨损情况，若有磨损、裂缝和断裂现象，及时修补或更换备件。
23.6.1.2.4检查端盖、锥体、叶轮及泵体有无裂纹、砂眼等。
23.6.1.2.5检查叶轮及锥体有无磨损情况和汽蚀现象，如有问题及时修复。
23.6.1.2.6测量泵轴及叶轮晃度，并做好记录。
23.6.1.2.7检查其它有关设备如分离器、热交换器等。
23.6.1.2.8全部设备及零配件清扫干净，露出金属色泽。
23.6.1.2.9按原垫片厚度做好各部垫片，以备组装。
23.6.1.3组装
23.6.1.3.1在检修场地将转子穿入泵体内，并按顺序组装前后端盖，紧固各部螺栓，确认泵内部件全部回装后，再组装前后轴承室。
23.6.1.3.2测取水泵总窜量，计算数值加好轴承端盖调整垫片。
泵体全部组装完毕盘动转子，倾听有无异音。
确认无任何问题时，将泵体吊装回原位，紧好地脚螺栓。
23.6.1.3.3回装联轴器，进行找正工作。
中心合格后，紧好泵体地脚螺栓，联接对轮弹性柱销，扣好对轮罩。
23.6.1.3.4清扫设备附近卫生及擦拭设备。
23.6.1.3.5恢复措施，试车。
23.6.2工艺标准
23.6.2.1轴承：游隙≤0.25mm，内外套无损伤，滚动体无点蚀。
23.6.2.2叶轮端面总间隙：安装前3.25mm,叶轮端面与锥体不能有磨擦。
23.6.2.3叶轮顶部和筒壁间隙值：0.65mm-0.75mm.
23.6.2.4泵体水平切口在排出端。
23.6.2.5泵体法兰上水平刻线应装在排气侧。
23.6.2.6中心：圆周：0.08mm，端面：0.08mm
23.6.2.7汽水分离器、水位计清晰可见。
23.6.2.8叶轮平衡后（如若做叶轮静平衡）不平衡量≤120g。
23.7调试和试运
23.7.1启动前
23.7.1.1开启真空泵冷却水门，检查管式换热器冷却水通水正常，放气阀溢水后关闭；
23.7.1.2试验真空泵抽汽逆止门动作是否正常，关闭是否严密；
23.7.1.3开启真空泵补水门补水至正常水位。
补水电磁阀投入自动。
23.7.2启动后
23.7.2.1检查真空泵电机电流、旋转方向正常；
23.7.2.2检查真空泵轴承振动、轴承温度、噪音正常；
23.7.2.3检查汽水分离器水位和排汽正常；
23.7.2.4检查管式换热器工作正常；
23.7.2.5检查填料密封处温度和渗漏液流量(0.5dm3/min)正常。
23.9安全、健康、环保要求
23.9.1安全
23.9.1.1进入现场必须按《安规》规定着装和使用安全防护用具。
23.9.1.2两人及以上工作时必须明确一名工作负责人。
23.9.1.3现场应设有足够的照明，并符合《安规》要求。
23.9.1.4使用电动工具必须使用漏电保护器，并遵守电动工具的使用规定。
不得使用有缺陷的工器具。
23.9.1.5清洗、油箱加油时，要防止火灾。
严禁使用汽油清洗机件。
23.9.1.6叶轮焊接时必须接地线，防止烧坏轴承。
23.9.1.7高处作业必须正确使用安全带、工具，材料的传递应遵守安规规定。
23.9.1.8认真遵守起重、搬运的安全规定。
23.9.1.9工作结束应及时恢复工作过程拆除的栏杆、防护罩、沟盖板等防护设施。
23.9.1.10工作结束清点人员、工具，收回剩余的材料，消除火种，清扫工作现场。
23.9.1.11清理工作现场易燃易爆杂物。
23.9.1.10电焊地线接在被焊件上，禁止远距离回路。
23.9.1.13现场准备充足的消防器材。
23.9.1.14动火工作期间设专人监护。
23.9.1.15工作结束清理现场，不遗留任何火种。
23.23健康
23.23.1用汽油及其它对人体有害的液体清洗零部件必需带胶皮手套
23.23.2检修好的设备刷油漆时必需带防毒面具。
23.23.3清理打磨时要带口罩、防护眼睛。
23.23.4接触对人体有毒、有害或有刺激性气味的化学物品时必须做好防范措施
23.9.3环境
23.9.3.1更换后的废油必须倒入指定的油桶中，不得随便倾倒。
23.9.3.2使用后废弃的或剩余的化学物品必须放到指定位置，不得随便丢弃。
23.9.3.3工作结束后必须做到“工完、料净、场地清”。
