DH-A-225电气火灾监控探测器
DH-A-FT-63A-ST-300MA漏电报警器
产品简介|江阴雅达电子一、使用范围剩余电流式电气火灾监控探测器，适用于交流50Hz，额定电压AC380V的电路中，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统加油，加油站、宾馆以及人员密集的建筑等场所用电系统，可有效的保障用电安全和防止电气火灾的发生起保护和报警作用。
二、产品结构和原理剩余电流式电气火灾监控探测器是由外壳、按键、显示屏、输入输出接口并结合高性能微处理芯片构成。
显示屏和按键起着人机对话的作用，全中文的显示方式更加简洁明了。
各种传感器和输入输出接口起着信号采集处理和控制等一系列复杂动作。
本产品的各种实时信息，控制信号都可以通过RS485在上位机上进行读取和控制。
剩余电流式电气火灾监控探测器基本工作原理是：通过剩余电流互感器和温度传感器获取当前的电网信息，交由微处理器进行运算、识别、判断、核对后送到控制电路，并同时反信息传送到上位机和显示屏以供操作人员观察。
应用领域|江阴雅达仪表■能源管理系统■工业自动化■小区电力监控■变电站自动化■配电网自动化■智能建筑漏电电流传感器|江阴雅达电子三、工作环境与使用要求（一）工作环境1、温度：－5~+40℃，温度小于等于60%；2、海拔：海拔高度不超过2000m，超过此海拔的需要进行降容处理，以保证安全3、环境：无导电粉尘、无腐蚀性易燃性气体、不直接受到雷雨侵袭；避免强烈阳光的直射；注意通风散热；远离强磁场干扰，任意方向的磁场强度不应超过地磁场的5倍。
（二）使用要求1、无外箱的监控探测器应安装在非电专业人员以及未成年人触及不到的地方2、产品安装使用前应首先了解本产品的性能和工作要求3、产品接线应符合规范，接线端子螺丝必须拧紧固定，不能松动4、各接口线确保无误，以防止损坏内部元器件5、安装时注意不要有异物落入监控探测器6、监控探测器电源应符合要求，避免造成损失7、安装完毕后试运行系统，注意有无异常情况8、定期对系统进行自检测试，以确保其动作性能CLZ80000丨PMC-53M丨WEFPJ-16丨SCK600A丨WEFPT-250ZR丨RAD1/400APMF660丨PMC-53M-12丨WEFPS-B256丨SCK600A1丨WEFPT-320ZR丨RAD2PRO6001丨PMC-63M丨WEFPS-B1024丨SCK600A4丨WEFPT-400ZR丨RAD2/63APRO6001-A丨PMC-EF丨WEFPS-Q256丨SCK600A8丨WEFPT-32ZG丨RAD2/100APRO6001-B丨CCS1-C丨WEFPS-Q1024丨SCK600A16丨WEFPT-40ZG丨RAD2/250A PDM-3000丨CCT2-C丨PMAC503C丨WEFPT-50ZG丨RAD1丨RAD2/400APMC-T201丨RAC/64丨PMAC503R丨WEFPT-63ZG丨RAD1/63丨CCT1PMC-T203丨RAC/128丨PMAC503L丨WEFPT-80ZG丨RAD1/100A丨CCT2PMC-61M丨RAC/256丨PMAC503M丨WEFPT-100ZG丨RAD1/250A丨CCJ46DH-A-100丨RGU-10丨PMAC503丨LDHT-1B丨PDM-803AT丨CCJ70DH-A-225丨WEFPT-32ZR丨EM720-8R8T丨LDHT-4B丨PDM-810BT丨CCJ96DH-A-400丨WEFPT-40ZR丨EM720-1R1T丨HBTK-1000DB丨PDM-810AT丨LDT9001EDJ-XB丨WEFPT-50ZR丨EM720-1R1T-LED丨HBTK-L100A丨PDM-810DSC丨LDT9002E DJ-X10B丨WEFPT-63ZR丨EM720-1R1T-LCD丨HBTK-L250A丨PDM-800BT丨LDT9003E DJ-X22B丨WEFPT-80ZR丨EM760-Q丨LDHT-4E丨PDM-800ET丨LDT9000/40ADJ-X40B丨RAC/256丨EM720-B丨LDHT-10E丨PDM-800AT丨LDT9000J/250ALC-ACS丨RGU-10丨AcuRC420丨LDHT-20E丨HRT3000丨EF-ACSLC-ACSB128丨RGU-10C丨AcuRC410丨LDHT-F1丨HRT3000-M丨EF-ACS/B256HRT3000-B丨RCM-470/A丨Acuvim393丨LDHT-D1丨HRT3000-MA丨EF-ACS/B128 HRT3000-C丨BQ7M-L1T1丨AcuRC490丨LDHT-1T丨TOP600A丨PDM-803BTHRT3000-D丨BQ7M-L4T4丨ACS-B-R4T4丨LDHT-D4丨TOP600B丨PMC-EFGH1-B1丨BQ7M-L8丨ACS-B-R8T8丨PDM-3000丨HBTK-1000HQ丨WEFPT-32ZRGH1-D丨QFL-A丨LSF-A丨PMC-T201丨HBTK-1000DB丨WEFPT-40ZRGH1-A丨QFL-XT丨LSF-A-100丨PMC-T203丨HBTK-L100A丨PMC-61MGH1-Z丨QFL-A丨LSF-A-225丨PMC-61M丨HBTK-L250A丨DH-A-100GH2-B丨QFL-AW丨LSF-A-400丨DH-A-100丨HBTK-L400A丨DH-A-225GH1-EFM2100丨QFL-AB8丨LSF-A-630丨DH-A-225丨HBTK-L630A丨PMAC503C全国区域经销商|江阴雅达电子安徽省:安庆市;蚌埠市;亳州市;巢湖市;池州市;滁州市;阜阳市淮北市;淮南市;黄山市;六安市;马鞍山;宿州市;铜陵市甘肃省：白银市;定西市;嘉峪关;金昌市;酒泉市;兰州市;宣城市临夏市;陇南市;平凉市;庆阳市;天水市;武威市;张掖市广东省:东莞市;佛山市;广州市;江门市;梅州市;清远市;深圳市广西省:崇左市;防城港;贺州市;来宾市;柳州市;南宁市;钦州市贵州省：安顺市;毕节市;贵阳市;六盘水;铜仁市;遵义市;玉林市山东省：济南;青岛;东营;烟台;潍坊;济宁;泰安;日照;莱芜;临沂江苏省：南京;徐州;常州;苏州;淮安;盐城;扬州;镇江;泰州;宿迁河南省：郑州;开封;洛阳;平顶山;焦作;鹤壁;新乡;安阳;濮阳;许昌漯河;三门峡;南阳;商丘;信阳;周口;驻马店;廊坊;衡水河北省：石家庄;唐山;秦皇岛;邯郸;邢台;保定;张家口;承德;沧州山西省：太原;大同;阳泉;长治;晋城;朔州;晋中;运城;忻州;临汾;吕梁。

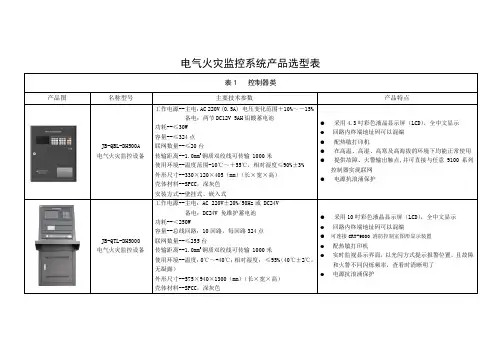

电气火灾监控系统产品选型表
电气火灾监控系统产品选型表表1 控制器类产品图名称型号主要技术参数产品特点JB-QBL-DH500A 电气火灾监控设备工作电源--主电：AC 220V (0.5A) 电压变化范围＋10%～－15%备电：两节DC12V 5AH铅酸蓄电池功耗--≤30W容量--≤324点联网数量--≤20台传输距离--1.0mm2铜质双绞线可传输 1000米使用环境--温度范围-10℃～＋55℃，相对湿度≤90%±3%外形尺寸--330×120×405（mm）（长×宽×高）壳体材料--SPCC，深灰色安装方式--壁挂式、嵌入式●采用4.3吋彩色液晶显示屏（LCD），全中文显示●回路内终端地址码可以混编●配热敏打印机●在高温、高湿、高寒及高海拔的环境下均能正常使用●提供故障、火警输出触点,并可直接与任意9100系列控制器实现联网●电源抗浪涌保护JB-QTL-DH5000 电气火灾监控设备工作电源--主电：AC 220V±20%/50Hz或 DC24V备电：DC24V 免维护蓄电池功耗--＜250W容量--总线回路：10回路，每回路324点联网数量--≤255台传输距离--1.0mm2铜质双绞线可传输 1000米使用环境--温度：0℃～+40℃；相对湿度：≤95%（40℃±2℃，无凝露）外形尺寸--575×940×1300（mm）（长×宽×高）壳体材料--SPCC，深灰色●采用10吋彩色液晶显示屏（LCD），全中文显示●回路内终端地址码可以混编●可连接CRT-9000 消防控制室图形显示装置●配热敏打印机●实时监视显示界面，以光闪方式提示报警位置，且故障和火警不同闪烁频率，查看时清晰明了●电源抗浪涌保护安装方式--琴台式JB-QGL-DH5000 电气火灾监控设备工作电源--主电：AC 220V±20%/50Hz或 DC24V备电：DC24V 免维护蓄电池功耗--＜250W容量--总线回路：10回路，每回路324点联网数量--≤255台传输距离--1.0mm2铜质双绞线可传输 1000米使用环境--温度：0℃～+40℃；相对湿度：≤95%（40℃±2℃，无凝露）外形尺寸--600×600×1830（mm）（长×宽×高）壳体材料--SPCC，深灰色安装方式--立柜式表2 探测器类产品图名称型号主要技术参数产品特点DH-9705/100剩余电流式电气火灾监控探测器工作电压--DC24V（总线供电）工作电流--监视状态＜0.8mA 报警状态＜1.5mA过线电流--0～100A报警设定值--剩余电流200mA～1000mA，步长：1mA使用环境--温度：-10℃～40℃，相对湿度≤93％（40℃±2℃无凝露）重量--约700g外壳材料--红色ABS外壳防护等级--IP30外形尺寸--186mm × 102mm× 28mm●探测器以无极性二线制总线方式与我司电气火灾监控设备相连无需另外供电，安装使用简单方便●电子编码器编码，编码地址范围：1~324●报警阀值可通过主机或编码器设定●模块化设计，无需断电维护重量--约380g外壳材料--红色ABS外壳防护等级--IP30外形尺寸--129mm × 120mm× 32mm 过线孔径--φ65mmDH-9706/400剩余电流式电气火灾监控探测器工作电压--DC24V（总线供电）工作电流--监视状态＜0.8mA 报警状态＜1.5mA过线电流--0～400A报警设定值--剩余电流100mA～1000mA，步长：1mA使用环境--温度：-10℃～40℃，相对湿度≤93％（40℃±2℃无凝露）重量--约860g外壳材料--红色ABS外壳防护等级--IP30外形尺寸--144mm × 159mm× 32mm过线孔径--φ100mm●探测器以无极性二线制总线方式与我司电气火灾监控设备相连无需另外供电，安装使用简单方便●电子编码器编码，编码地址范围：1~324●报警阀值可通过主机或编码器设定●模块化设计，无需断电维护DH-9709测温式电气火灾监控探测器工作电压--DC24V（总线供电）工作电流--监视状态＜0.5mA 报警状态＜1.5mA报警设定值范围--45℃～140℃，步长：1℃响应时间--≤40S使用环境--温度，－10℃～＋40℃,相对湿度≤95%（40℃±2℃无凝露）重量--约115g外壳材料--红色ABS外壳防护等级--IP30●探测器以无极性二线制总线方式与我司电气火灾监控设备相连无需另外供电，安装使用简单方便●电子编码器编码，编码地址范围：1~324●报警阀值可通过主机或编码器设定●模块化设计，无需断电维护探测器主体尺寸--81mm×71mm×44mm 热电阻直径--2.8mm线长1.5mDH-9704组合式电气火灾监控探测器工作电压：交流输入电压：220±20%，50Hz直流输入电压：24V静态电流：接四路电流25mA 接四路温度56mA动态电流：接四路电流54mA 接四路温度84mA执行标准：中华人民共和国国家标准GB 14287.2-2014中华人民共和国国家标准GB 14287.3-2014显示容量：每屏显示两行汉子输出信号：两组继电器输出（触点容量0.8A/30VDC）线制：无极性二总线线，电流＜ 400uA传感器2线制的连接方式使用环境：室内温度：-10℃～+40℃相对湿度：≤5%（40℃，无凝露）海拔<3000m外形尺寸：172mm×85mm×81mm重量：0.35kg壳体材料和颜色：原材料ABS；黑灰色温度报警设定值：出厂默认已经设置（45℃）电流报警设定值：出厂默认已经设置（200mA）●探测器采用分体式结构，外接剩余电流式传感器、温度传感器和继电器输出，温度和电流传感器可混接，可独立使用，亦可接入总线联网使用，布线简单。
泛海三江DH-9908N型组合式电气火灾监控探测器说明书
4
图8 温度传感器尺寸规格(单位mm)
剩余电流传感器接线
探测器具有一路剩余电流（漏电流）采样通道，对应端子位号为9-10号，外接剩余电流互感器，不区分极 性，剩余电流互感器一次侧额定电流1A，二次侧额定电流0.5mA，变比2000。外接剩余电流互感器型号如表4所 示。
表4 配接剩余电流互感器列表 型号
端子说明 第1路（T1）温度传感器输入端，无极性
第2路（T2）温度传感器输入端，无极性
第3路（T3）温度传感器输入端，无极性
第4路（）温度传感器输入端，无极性
剩余电流互感器输入端，无极性
RS-485通信端口A RS-485通信端口B 探测器AC220V电源端口，无极性
故障状态继电器输出，常开触点，故障后闭合 火警状态继电器输出，常开触点，火警后闭合 零线输入端 三相电C相电压输入端 三相电B相电压输入端 三相电A相电压输入端 三相电C相电流（互感器同名端）输入端 三相电C相电流（互感器异名端）输出端 三相电B相电流（互感器同名端）输入端 三相电B相电流（互感器异名端）输出端 三相电A相电流（互感器同名端）输入端 三相电A相电流（互感器异名端）输出端
6. 通信
通讯端口：RS-485 2线半双工 通讯地址：1~247 校验位：无/奇/偶
网络协议：LwM2M 频段：B1/B3/B5/B8
RS-485有线通信 通讯波特率：4800bps/9600bps/19200bps/115200bps； 默认为9600 bps 通讯协议：Modbus-RTU 数据位：8bits，停止位：1bits ; 默认为无校验
NB-IoT 无线通信 模式：LTE Cat NB1 速度：LTE Cat Nb1: 最大62.5kbps 上行速率
海湾2014电气火灾监控系统应用设计说明书2014.4.11
服务热线：400 612 0119 地址：河北省秦皇岛经济技术开发区长江东道80号 网址：
版权所有，保留解释权。如本说明书版本升级，则同型产品的 介绍以最新版本为准，恕厂家不另行通知。 版本号：Ver.2014.4（印刷时间：2014年4月）
（三）分体式、多路探测器：GST-DH9501 系列...............................................................................................24 4. 5. 6. 7. GST-DH9501 电气火灾监控探测器 ......................................................................................................24 GST-DH9501/n 剩余电流式传感器（n=3,5,7,12F,22F） ................................................................27 GST-DH9501/nKS 系列剩余电流式传感器(n=5,7,11) ......................................................................29 GST-DH9501-M 输出模块 ......................................................................................................................32
更多GST系列产品应用设计说明书 欢迎致电：400 612 0119
电气火灾监控系统设置和安装方法
电气火灾监控系统设置和安装方法剩余电流式电气火灾监控探测器的设置一、剩余电流式电气火灾监控探测器的设置应以低压配电系统未端探测为基本原则，宜设置在配电柜进线或出线端。
在供电末端负载和漏电流很小，且其上一级的负载条件和正常泄漏电流仍符合设置剩余电流式电气火灾探测器时，可以在其上一级供电处设置。
二、剩余电流式电气火灾监控探则器应安装在TN-C-S系统或局部T系统的场所。
三、剩余电流式电气火灾监控探测器报警值必须与探测电气线路相适宜，探测器报警的泄漏电流不应小于被保护电气线路和设备的正常运行时泄漏电流最大值的2倍。
四、剩余电流式电气火灾监控探测则器额定电流、额定电压等指标应满足被保护线路的要求。
五、剩余电流式电气火灾监控探测器应用于报警，不宜自动切断保护对象的供电电源。
六、选择剩余电流式电气火灾监控探测器时，应考虑供电系统固有的剩余电流，并选择参数合适的探测器，尽量使每只探则器充分发挥作用，减少构成监控系统的探则器数量。
电气火灾监控系统设置的一般规定一、应根据建筑物的性质、发生电气火灾危险性、保护对象等级设置电气火灾监控系统。
二、电气火灾监控系统应有下列部分或全部监控装置组成：1、电气火灾临控设备2、剩余电流式电气火灾监控探测器3、测温式电气火灾监控则器三、应根据工程规模和需要检测电气火灾部位，确定采用独立式探测器或非独立式探测器。
四、非独立式电气火灾监控探测器不应接入火灾报警控制器的探测回路，独立式电气火灾临控探测器可接入火灾报警器。
五、在无消防控制室且电气火灾监控探测器设置数量不超过8个时，可采用独立式电气火灾监控探测器，可不设电气火灾监控设备。
六、电气火灾监控系统的设置不应影响供电系统的正常工作。
电气火灾报警系统清单及其规格型号
2
可燃气体报警装置(控制器)
型号Gasmaster64；24通道，一体式机柜；带CCCF消防认证
1个
3
燃料前置模块区域可燃气体探测器
型号Xgard Bright-CH4；检测CH4，量程0-100％LEL；原理：红外式；信号输出：4-20MA、RS485；带OLED显示；带一体式声光报警灯；带2寸管安装附件；带粉尘防爆认证、CCCF消防认证
米
5000
2防火门监控系统的设备
序号
名称
规格和型号
单位
数量
1
监控主机
JB-QGL-FJ300
台
1
2
系统软件
套
1
3
监控分机
JB-QBL-FJ300
套
2
4
监控器
FJ-BM-01S(65DZ)
个
120
5
监控模块
个
120
6
智能监控门磁
FJ-MC-08
个
120
7
声光报警
SG-993K
个
20
8
控制电缆
NH-RVSP-2*1.5
12个
4
燃料前置模块区域可燃气体报警装置(控制器)
型号Gasmaster64；12通道，一体式机柜；带CCCF消防认证
1个
5
调压站区域可燃气体探测器
型号Xgard Bright-CH4；检测CH4，量程0-100％LEL；原理：红外式；信号输出：4-20MA、RS485；带OLED显示；带一体式声光报警灯；带2寸管安装附件；带粉尘防爆认证、CCCF消防认证
可燃气体报警装置(控制器)
型号Gasmaster64；4通道，一体式机柜；带CCCF消防认证
电气火灾监控系统
电气火灾系统1．系统构成系统主要由GST-DH9200剩余电流式电气火灾监控探测器、DH-GSTN5300剩余电流式电气火灾监控探测器、DH-GSTN5100剩余电流式电气火灾监控探测器、GST-DH9501系列电气火灾监控探测器、DH-GSTN5201测温式电气火灾监控探测器、DH-GSTN5208测温式电气火灾监控探测器、GST-DH9600隔离器、GST-DH9000电气火灾监控设备及GST-DH9300电气火灾监控图形显示系统等产品构成。
参GST电气火灾监控系统示意图介绍。
剩余电流式电气火灾监控探测器检测配出供电线路的剩余电流，当剩余电流达到报警设定值时，通过总线将报警信息传送给电气火灾监控设备。
探测器也可对配出供电线路的供电进行检测，并可将配出供电线路的供电状态信息传送给电气火灾监控设备。
GST-DH9600隔离器是保护系统总线正常工作的重要产品，当总线发生超过隔离器动作电流或总线短路故障时，隔离器动作切断短路故障所在的总线支路，从而保护系统其它部分正常运行。
GST-DH9000电气火灾监控设备是电气火灾监控系统的核心，它主要为探测器总线通讯电路供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
GST-DH9300电气火灾监控图形显示系统是图形显示装置，采用大屏幕图形化显示整个供电线路供电状况、供电线路剩余电流数值、报警故障信息、历史事件记录等各种信息。
2．工作原理2.1防火原理：电气火灾发生的原因可能是多种因素造成的，从电气火灾的主要原因看：（1）安装、接线不当造成的相间短路；（2）环境潮湿、进水导致的相间短路；（3）设计不当或电气故障导致电气线路载流量远超过设计值，长期运行导致线路发热造成火灾；（4）机械损伤、绝缘老化造成线路漏流，漏流导致局部高温、电弧或电火花导致电气火灾。
从产生电气火灾发生的机理看主要有故障部位局部长时间发热，造成绝缘进一步下降，最终造成线路短路，导致火灾；另一个是故障部位产生的电弧或电火花瞬间释放热量造成线路短路，导致火灾。
海湾消防电气火灾报警表
GST-DH9200-9
台
6
剩余电流式电器火 灾监控探测器
GST-DH9200-11
台
7
剩余电流式电器火 灾监控探测器
GST-DH9200/22F
台
8
剩余电流式电器火 灾监控探测器
GST-DH9200/40F
台
9
剩余电流式电器火 灾监控探测器
GST-DH9200/50F
台
10
剩余电流式电器火 灾监控探测器
适用于额定电流为32A以内电缆的剩余电流检 测。互感器为圆形，孔径23mm。将于2014年1 月停产，2014年2月1日起，如需求该产品，改 适用于额定电流为63A以内电缆的剩余电流检 测。互感器为圆形，孔径31mm。将于2014年1 月停产，2014年2月1日起，如需求该产品，改 用DH-GSTN5300系列新一代升级产品替换 适用于额定电流为160A以内电缆的剩余电流检 测。互感器为圆形，孔径50mm。将于2014年1 月停产，2014年2月1日起，如需求该产品，改 用DH-GSTN5300系列新一代升级产品替换 适用于额定电流为250A以内电缆的剩余电流检 测。互感器为圆形，孔径73mm。将于2014年1 月停产，2014年2月1日起，如需求该产品，改 用DH-GSTN5300系列新一代升级产品替换 适用于额定电流为400A以内电缆的剩余电流检 测。互感器为圆形，孔径93mm。将于2014年1 月停产，2014年2月1日起，如需求该产品，改 用DH-GSTN5300系列新一代升级产品替换 适用于额定电流为800A以内电缆的剩余电流检 测。互感器为圆形，孔径112mm。将于2014年1 月停产，2014年2月1日起，如需求该产品，改 用DH-GSTN5300系列新一代升级产品替换 适用于额定电流为400A以内铜牌或1250A电缆 的剩余电流检测。互感器为矩形，孔径 225mm*56mm。将于2014年1月停产，2014年2月 1日起，如需求该产品，改用DH-GSTN5300系列 新一代升级产品替换 适用于额定电流为1000A以内铜牌线路的剩余 电流检测。互感器为矩形，孔径400mm*50mm。 将于2014年1月停产，2014年2月1日起，如需 求该产品，改用DH-GSTN5300系列新一代升级 产品替换 适用于额定电流为2000A以内铜牌线路的剩余 电流检测。互感器为矩形，孔径500mm*150mm 。将于2014年1月停产，2014年2月1日起，如 需求该产品，改用DH-GSTN5300系列新一代升 级产品替换 分体式单路探测器，液晶显示，适用于额定电 流为63A以内的电缆的剩余电流检测。互感器 为圆形，孔径：31mm。2014年2014年2月1日 起，该产品取代原GST-DH9200系列产品 分体式单路探测器，液晶显示，适用于额定电 流为160A以内的电缆的剩余电流检测。互感器 为圆形，孔径：50mm。2014年2014年2月1日 起，该产品取代原GST-DH9200系列产品 分体式单路探测器，液晶显示，适用于额定电 流为250A以内的电缆的剩余电流检测。互感器 为圆形，孔径：73mm。2014年2014年2月1日 起，该产品取代原GST-DH9200系列产品 分体式单路探测器，液晶显示，适用于额定电 流为400A以内的电缆的剩余电流检测。互感器 为圆形，孔径：93mm。2014年2014年2月1日 起，该产品取代原GST-DH9200系列产品
故障电弧探测器—GB14287.4-2014电气火灾监控系统第四部分
故障电弧探测器—GB14287.4-2014乐鸟电气火灾监控系统第四部分故障电弧探测器电气火灾是由电气安全隐患、故障和违章安装、使用不当等引发的，而造成的故障包括过欠电压、过电流、短路、接点过热、击穿放电、漏电等等。
多年电气火灾研究和火灾调查的实践证明，电气故障引发火灾主要有三种表现形式，即电接触引发火灾、电弧放电引发火灾和电热引发火灾；每次电气火灾是电接触、电弧放电和电发热单独或综合因素的结果。
为了加强电气火灾事故预防工作，有关部门相继制订或修改了有关标准规范，要求设置电气火灾监控系统。
如在修订后的《高层民用建筑设计防火规范》9.5.1规定高层建筑内火灾危险LN6A故障电弧探测器依据国家标准GB14287.4-2014、GB50045-95（2014版）、GB13955-2014，同时参考国际电工标准呢IEC62020，IEC60755、IEC60364。
电气火灾监控系统的基本组成包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器。
该系统能够对被保护线路中的电流、剩余电流、温度进行监视，并及时发现电气火灾隐患，预防电气火灾发生。
但许多严重的火灾事故仅仅是由线路中低于额定电流或预期短路电流的故障电弧引起的。
这些危险的电弧可能发生在设计不合理或者老化的供电线路、电器插头以及家用电器的电源线、内部线束或零部件绝缘。
当故障电弧发生时，线路上的漏电、过流和短路等保护装置，可能无法检测到或者无法迅速动作切断电源，极易引发火灾现有电气火灾监控系统的不足电气火灾监控系统主要有多功能漏电开关型、分离配置型、分离配置整合型等三种类型；基本组成包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器；该系统能够对被保护线路中的电流、剩余电流、温度进行监视，并及时发现电气火灾隐患，预防电气火灾发生。
许多严重的火灾事故是由线路中低于额定电流或预期短路电流的故障电弧引起的。
剩余电流式电气火灾监控探测器 快速使用指南说明书
剩余电流式电气火灾监控探测器快速使用指南 V1.0.0浙江大华技术股份有限公司法律声明版权声明© 2018 浙江大华技术股份有限公司。
版权所有。
在未经浙江大华技术股份有限公司（下称“大华”）事先书面许可的情况下，任何人不能以任何形式复制、传递、分发或存储本文档中的任何内容。
本文档描述的产品中，可能包含大华及可能存在的第三人享有版权的软件。
除非获得相关权利人的许可，否则，任何人不能以任何形式对前述软件进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。
商标声明●、、、是浙江大华技术股份有限公司的商标或注册商标。
●HDMI标识、HDMI和High-Definition Multimedia Interface 是HDMI Licensing LLC的商标或注册商标。
本产品已经获得HDMI Licensing LLC授权使用HDMI技术。
●VGA是IBM公司的商标。
●Windows标识和Windows是微软公司的商标或注册商标。
●在本文档中可能提及的其他商标或公司的名称，由其各自所有者拥有。
责任声明●在适用法律允许的范围内，在任何情况下，本公司都不对因本文档中相关内容及描述的产品而产生任何特殊的、附随的、间接的、继发性的损害进行赔偿，也不对任何利润、数据、商誉、文档丢失或预期节约的损失进行赔偿。
●本文档中描述的产品均“按照现状”提供，除非适用法律要求，本公司对文档中的所有内容不提供任何明示或暗示的保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证。
出口管制合规声明大华遵守适用的出口管制法律法规，并且贯彻执行与硬件、软件、技术的出口、再出口及转让相关的要求。
就本手册所描述的产品，请您全面理解并严格遵守国内外适用的出口管制法律法规。
隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。
在使用产品过程中，您需要遵守所在地区或国家的隐私保护法律法规要求，保障他人的合法权益。
DH-A-FT电气火灾监测仪说明书
目录1.0 主要用途与适用范围 (01)2.0 型号及含义 (01)3.0 适用环境 (01)4.0 工作环境 (01)5.0 产品性能特点 (02)6.0 主要技术参数 (02)7.0 界面示意图 (02)8.0端口接线示意图 (03)9.0端口接线应用表 (03)10.0安装、使用及维护 (04)11.0典型接线应用示意图 (06)12.0注意事项 (06)1、主要用途与适用范围DH-A-FT系列电气火灾监控探测器（以下简称探测器）是我公司综合采用国际先进技术设计、开发的新型电气火灾保护报警装置。
适用于交流50/60HZ，额定工作电压至400V，额定工作电流16-1250A的配电网络电路中，排除因漏电形成的电气火灾安全隐患。
采用CAN通讯模式，配合高效的Windows系统平台和人性化的应用软件，从最前端的电气信号采集到中间数据处理以及末端的系统管理平台，“黑金刚”电气火灾监控系统都能提供全方位、多功能的电气火灾预防监控的保护。
本产品符合国标GB14287.2-2005相关标准，采用国内领先微电子技术，智能化、模块化设计方案，将传统漏电保护电气与先进电子技术相结合，广泛应用于学校、商厦、酒店、体育场馆、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能化小区、石油化工、电信以及国防等部门安全用电。
2、适用环境3.1适用温度环境温度-5℃~40℃，24h平均温度≦+35℃；3.2海拔海拔高度≦2000米（海拔高度2000以上时需降容使用，降低额定电流）3.3大气条件大气相对湿度在周围空气温度为+40℃时不超过50%；在较温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
3.4污染等级污染等级为3级。
3、工作环境4.1适用于建筑物内无粉尘导电尘埃、无腐蚀性、易燃易爆气体、无雨雪侵袭场所；4.2产品安装使用地点的外磁场干扰，任何方向的磁场强度应不超过地磁场5倍，远距离通讯线路附近无强电磁干扰；4.3产品安装位置应无强烈阳光直射，即避免液晶显示器受强烈阳光照射而被损坏；4.4产品要求安装在通风散热良好的环境下使用。
电气火灾监控设备调试方法
2、子设备数量设置
➢ 进入【设备调试】菜单后，选定 【子设备数设置】子菜单，按 【确认】键进入它的设置页面。 进入设置页面后，根据探测器实 际外置的剩余电流式传感器的数 量在数据区域进行设置，设置完 后按【确认】键。
3、模块数量设置
➢ 进入【设备调试】菜单后，选定 【模块数量设置】子菜单，按【确 认】键进入它的设置页面。进入设 置页面后，根据探测器实际外置的 输出模块的数量在数据区域进行设 置，设置完后按【确认】键。
目录
一、GST-DH9200系列电气火灾监控探测器调试与安装步骤 二、GST-DH9501-TA测温式电气火灾监控探测器 三、GST-DH9501/nK剩余电流式电气火灾监控探测器 四、GST-DH9501系列电气火灾监控探测器调试步骤 五、DH9000控制器调试步骤 六、常见故障及排除方法
➢ 在控制器【手动自动控制】选项中将 控制器设定为【自动】。
➢ 9501中【电流传感器地址】和【输出 模块地址】关系如下：
➢ 电流传感器地址1，2对应输出模块地 址21的第一个输出和第二个输出。
➢ 依次类推。
4、查看剩余电流值
➢ 在DH9000控制器上按【系统检查】 键，选择【1.设备状态检查】， 选择需要查看的探测器所在的回 路，再选择需要查看的探测器的 地址，按【确认】键即可显示探 测器设定的电流值和当前剩余电 流值。
个 位 数：零序电流互感器补偿值，0、1 或2，默认为0。
5、温度阀值设定
➢ 进入【设备调试】菜单后，选定【设 T9T10阀值】子菜单，按【确认】键 进入它的设置页面。在【 T9T10地 址】栏，设定所要设置的温度传感器 的回路数；然后按【后】键跳到【输 入新阈值】栏，设定根据实际需要确 定的阈值，按【确认】键完成设置。
DH-GSTN5300系列探测器安装使用说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
DH-GSTN5300系列剩余电流式电气火灾监控探测器安装使用说明书(Ver.1.09,2021.07)目录一、注意事项 (1)二、概述 (1)三、主要功能特点 (2)四、技术指标 (4)五、结构特征与工作原理 (4)六、安装与布线 (8)七、使用及操作 (14)八、常见问题及处理 (18)九、报废 (19)附录：电气火灾监控系统布线 (20)一、注意事项1.剩余电流报警设定值出厂设定为300mA，应按现场的实际情况进行调整。
可用本公司电子编码器或通过本公司对应控制器进行。
2.用电子编码器设探测器的报警设定值时，必须先操作功能3再操作功能4，不能顺序颠倒。
3.安装维护时注意安全，避免发生触电事故。
4.我公司负责探测器的保修，发现问题请及时和我公司技术服务部联系，用户不得自行拆开或维修，否则后果自负。
5.产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有爆炸性气体或有腐蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。
产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于爆炸性环境、船舶、飞机、火车、机动车等交通工具）。
如有特殊需求，请联系本公司相应销售人员。
二、概述DH-GSTN5300系列剩余电流式电气火灾监控探测器(以下简称探测器)均为分体式单路探测器，与本公司的GST-DH9000电气火灾监控设备等构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。
探测器由信号处理单元和剩余电流传感器两部分构成，其中信号处理单元可面板嵌入式安装也可导轨安装。
剩余电流传感器(以下简称传感器)包含闭口圆孔型、闭口方孔型和开口圆孔型共12种规格。
探测器按照剩余电流传感器参数分为系列产品，探测器型号与剩余电流传感器参数对应见表1。
三、主要功能特点1.探测器分体式结构，外置剩余电流传感器，布线简便。
DH-A安装说明书
DH —A 外形和安装图
合
脱扣
分
输入
输出
10
b
a
N B A C
N
A
B
C
c
外形尺寸图
d
e
安装尺寸图
框架电流型号a(长) b(宽) c(高) d(长) e(宽) 100A型20A-100A 260 180 110 152 198 225A型125A-225A 310 210 130 180 230 400A型250A-400A 360 310 150 400 194
详细尺寸（mm）
N A B C
A
N
B
C
N A B C
C
B N A N A A
B C
N
B
C
N L
N L
合
脱扣
分
合
脱扣
分
输出
输入输出
输入
三相连接图 单相连接图
外置接线端子说明
12345678
DC24V +-RS485
A B
1、2端： 连接于火灾自动报警系统的DC24V ，当火灾自动报警系统有触 发电压DC24V 输出时，剩余电流式电气火灾监控探测器动作切 断负载电源。
3、4、5端：辅助触头，触点容量为1A/AC220V ，DC24V/1A 。
当剩余电 流式电气火灾监控探测器处于分闸状态和合闸状态时，均为 3、4接通，3、5断开。
当剩余电流式电气火灾监控探测器处 于脱扣状态时，3、5接通，3、4断开。
6、7、8端：RS-485接口：微机远程控制端。
通信电缆为 RVVP2*1.0双 绞线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江阴雅达电子电气火灾监控探测器简介
一、使用范围
剩余电流式电气火灾监控探测器，适用于交流50Hz，额定电压AC380V的电路中，广泛应用于高危品仓库、高层建筑、住宅楼宇的单元供电系统加油，加油站、宾馆以及人员密集的建筑等场所用电系统，可有效的保障用电安全和防止电气火灾的发生起保护和报警作用。
二、结构和原理
剩余电流式电气火灾监控探测器是由外壳、按键、显示屏、输入输出接口并结合高性能微处理芯片构成。
显示屏和按键起着人机对话的作用，全中文的显示方式更加简洁明了。
各种传感器和输入输出接口起着信号采集处理和控制等一系列复杂动作。
本产品的各种实时信息，控制信号都可以通过RS485在上位机上进行读取和控制。
剩余电流式电气火灾监控探测器基本工作原理是：通过剩余电流互感器和温度传感器获取当前的电网信息，交由微处理器进行运算、识别、判断、核对后送到控制电路，并同时反信息传送到上位机和显示屏以供操作人员观察。
电气火灾监控探测器型号
CLZ80000丨PMC-53M丨WEFPJ-16丨SCK600A丨WEFPT-250ZR丨RAD1/400A
PMF660丨PMC-53M-12丨WEFPS-B256丨SCK600A1丨WEFPT-320ZR丨RAD2
PRO6001丨PMC-63M丨WEFPS-B1024丨SCK600A4丨WEFPT-400ZR丨RAD2/63A
PRO6001-A丨PMC-EF丨WEFPS-Q256丨SCK600A8丨WEFPT-32ZG丨RAD2/100A
PRO6001-B丨CCS1-C丨WEFPS-Q1024丨SCK600A16丨WEFPT-40ZG丨RAD2/250A PDM-3000丨CCT2-C丨PMAC503C丨WEFPT-50ZG丨RAD1丨RAD2/400A
PMC-T201丨RAC/64丨PMAC503R丨WEFPT-63ZG丨RAD1/63丨CCT1
PMC-T203丨RAC/128丨PMAC503L丨WEFPT-80ZG丨RAD1/100A丨CCT2
PMC-61M丨RAC/256丨PMAC503M丨WEFPT-100ZG丨RAD1/250A丨CCJ46
DH-A-100丨RGU-10丨PMAC503丨LDHT-1B丨PDM-803AT丨CCJ70
DH-A-225丨WEFPT-32ZR丨EM720-8R8T丨LDHT-4B丨PDM-810BT丨CCJ96
DH-A-400丨WEFPT-40ZR丨EM720-1R1T丨HBTK-1000DB丨PDM-810AT丨LDT9001E DJ-XB丨WEFPT-50ZR丨EM720-1R1T-LED丨HBTK-L100A丨PDM-810DSC丨LDT9002E DJ-X10B丨WEFPT-63ZR丨EM720-1R1T-LCD丨HBTK-L250A丨PDM-800BT丨LDT9003E DJ-X22B丨WEFPT-80ZR丨EM760-Q丨LDHT-4E丨PDM-800ET丨LDT9000/40A
DJ-X40B丨RAC/256丨EM720-B丨LDHT-10E丨PDM-800AT丨LDT9000J/250A
LC-ACS丨RGU-10丨AcuRC420丨LDHT-20E丨HRT3000丨EF-ACS
LC-ACSB128丨RGU-10C丨AcuRC410丨LDHT-F1丨HRT3000-M丨EF-ACS/B256
HRT3000-B丨RCM-470/A丨Acuvim393丨LDHT-D1丨HRT3000-MA丨EF-ACS/B128 HRT3000-C丨BQ7M-L1T1丨AcuRC490丨LDHT-1T丨TOP600A丨PDM-803BT
HRT3000-D丨BQ7M-L4T4丨ACS-B-R4T4丨LDHT-D4丨TOP600B丨PMC-EF
GH1-B1丨BQ7M-L8丨ACS-B-R8T8丨PDM-3000丨HBTK-1000HQ丨WEFPT-32ZR
GH1-D丨QFL-A丨LSF-A丨PMC-T201丨HBTK-1000DB丨WEFPT-40ZR
GH1-A丨QFL-XT丨LSF-A-100丨PMC-T203丨HBTK-L100A丨PMC-61M
GH1-Z丨QFL-A丨LSF-A-225丨PMC-61M丨HBTK-L250A丨DH-A-100
GH2-B丨QFL-AW丨LSF-A-400丨DH-A-100丨HBTK-L400A丨DH-A-225
GH1-EFM2100丨QFL-AB8丨LSF-A-630丨DH-A-225丨HBTK-L630A丨PMAC503C
江阴雅达仪表应用领域
■能源管理系统
■工业自动化
■小区电力监控
■变电站自动化
■配电网自动化
■智能建筑
江阴雅达电子
全国区域经销商
安徽省:安庆市;蚌埠市;亳州市;巢湖市;池州市;滁州市;阜阳市淮北市;淮南市;黄山市;六安市;马鞍山;宿州市;铜陵市
甘肃省：白银市;定西市;嘉峪关;金昌市;酒泉市;兰州市;宣城市临夏市;陇南市;平凉市;庆阳市;天水市;武威市;张掖市
广东省:东莞市;佛山市;广州市;江门市;梅州市;清远市;深圳市
广西省:崇左市;防城港;贺州市;来宾市;柳州市;南宁市;钦州市
贵州省：安顺市;毕节市;贵阳市;六盘水;铜仁市;遵义市;玉林市
山东省：济南;青岛;东营;烟台;潍坊;济宁;泰安;日照;莱芜;临沂
江苏省：南京;徐州;常州;苏州;淮安;盐城;扬州;镇江;泰州;宿迁
河南省：郑州;开封;洛阳;平顶山;焦作;鹤壁;新乡;安阳;濮阳;许昌
漯河;三门峡;南阳;商丘;信阳;周口;驻马店;廊坊;衡水
河北省：石家庄;唐山;秦皇岛;邯郸;邢台;保定;张家口;承德;沧州
山西省：太原;大同;阳泉;长治;晋城;朔州;晋中;运城;忻州;临汾;吕梁
三、工作环境与使用要求
（一）工作环境
1、温度：－5~+40℃，温度小于等于60%；
2、海拔：海拔高度不超过2000m，超过此海拔的需要进行降容处理，以保证安全
3、环境：无导电粉尘、无腐蚀性易燃性气体、不直接受到雷雨侵袭；避免强烈阳光的直射；注意通风散热；远离强磁场干扰，任意方向的磁场强度不应超过地磁场的5倍。
（二）使用要求
1、无外箱的监控探测器应安装在非电专业人员以及未成年人触及不到的地方
2、产品安装使用前应首先了解本产品的性能和工作要求
3、产品接线应符合规范，接线端子螺丝必须拧紧固定，不能松动
4、各接口线确保无误，以防止损坏内部元器件
5、安装时注意不要有异物落入监控探测器
6、监控探测器电源应符合要求，避免造成损失
7、安装完毕后试运行系统，注意有无异常情况
8、定期对系统进行自检测试，以确保其动作性能。
