电厂10.5kV离相封闭母线检修作业指导书
离相封闭母线作业指导书
目录一、概况 (2)二、施工及质量验收依据 (2)三、主要工器具、量具、机具 (2)四、施工作业方案 (2)五、工艺流程 (3)六、危害因素辨识及控制措施 (6)七、安全及施工注意事项 (7)八、环保措施 (8)一、概况：工程为安徽华电六安电厂2×660MW级扩建工程#3机封闭母线安装。
离相封闭母线为镇江华东电力设备制造厂提供，现场采用焊接方式连接而成，其中主要技术数据如下表：二、施工及质量验收依据：1、发电机封闭母线安装设计图纸：60F6092S-D03012、《电气装置安装工程质量检验及评定标准》DL/T 5161.17—2002。
3、《电力建设安全工作规程》DL5009.1－2002。
4、《电气装置安装工程母线装置施工及验收规范》GBJ50149-2010。
5、《电气装置安装工程电气设备交接试验标准及条文说明》GB50150-2006。
6、工程建设标准强制性条文(电力工程部分) 2011版7、封闭母线厂家资料及厂家图纸。
三、主要工器具、量具、机具：1、机具：汽机房行车、吊车、拖车、叉车二台、倒链若干。
2、工器具：逆变焊机及焊接工具一套、氩弧焊机一台、冲击电锤一把、磨光机、防护眼镜、钢丝刷、扁铲、扳手等。
3、量具：水准仪一台、水平尺，钢卷尺各二把、力矩扳手一把。
四、施工作业方案：1、熟悉图纸与土建进行交接验收，核对构件及预留孔是否正确。
2、根据图纸要求确定母线中心线、标高，并做好记号。
3、中性点及接地变压器、PT柜安装。
4、户内母线运输到位用倒链吊起，进行支吊架安装。
5、封闭母线调整。
6、导体连接焊接。
7、包外壳焊接、验收、补刷漆。
8、微正压装置安装调试、检漏。
9、电气连接及电气试验。
五、工艺流程：六、危害因素辨识及控制措施：七、安全及施工注意事项：1、施工前认真组织施工人员学习安全措施及有关安全规程及本技术措施，树立安全第一，预防为主的观念。
2、准备好各种安全用具和防护用具，包括：安全带、安全帽、安全警戒绳、焊工防护用具。
离相封闭母线及共相母线安装作业指导书
发放编号： 文件编号：印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线及共箱母线安装作业项目施工作业指导书陕西电建印尼亚齐火电项目部2011 年9月印尼亚齐P L T U N a g a n R a y a N A D(2×110M W)C F B燃煤发电项目安装工程封闭母线安装作业项目施工作业指导书编制：审核：批准：批准日期： 年 月 日PLN Nagan Raya NAD 2×110MW目 录1 适用范围 (2)2 编制依据 (2)3 工程概述 (2)4施工准备 (2)5施工技术要点 (3)6工艺质量要求 (7)7安全施工注意事项 (9)1、 适用范围适用于印尼亚齐火电工程2×110MW(GFB)机组共箱母线和发电机离相封闭母线的安装。
2、 编制依据2.1浙江电力设计院提供的施工图纸（图号：F6051S-D0401、D0402）；2.2 GBJ149-90《电气装置安装工程母线装置施工及验收规范》2.3 DL/T754-2001《铝母线焊接技术规程》；2.4 DL/T5161.1-5161.17-2002《电气装置安装工程质量检验及评定规程》；2.5《火电施工质量检验及评定标准》（焊接篇）1996版；2.6印尼亚齐火电项目PLTU Nagan NAD 2×110MW施工组织设计；2.7设备厂家的随机资料；3、工程概述本工程采用发电机变压器组单元接线，共设计2组单元接线。
从发电机出口到主变低压侧套管回路采用全连式离相封闭母线，从高厂变低压侧套管到6KV进线开关回路采用共相母线。
施工中的封闭母线均由江苏天源华威电气集团有限公司生产。
离相、共箱封闭母线采用厂家预制成不同长度的标准直线段、90°转弯段、T接段和各种不同长度的配合段，离相母线外壳采用抱箍与支座进行固定，母线外壳和导体的焊接均采用氩弧焊进行施工。
离相封闭母线技术规范书

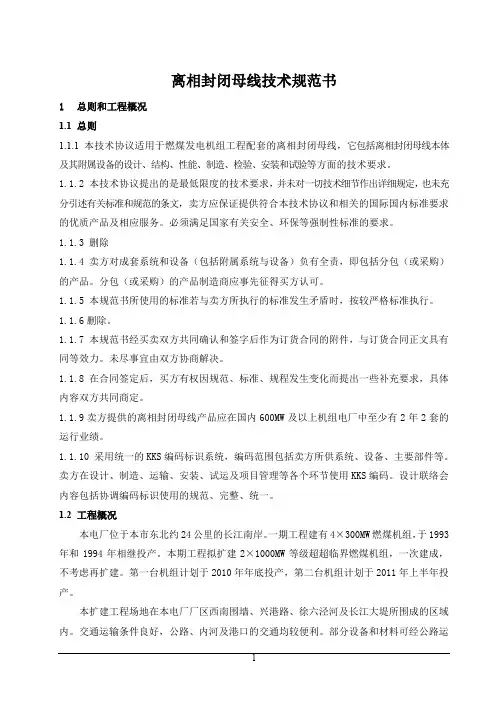

离相封闭母线技术规范书1 总则和工程概况1.1 总则1.1.1 本技术协议适用于燃煤发电机组工程配套的离相封闭母线，它包括离相封闭母线本体及其附属设备的设计、结构、性能、制造、检验、安装和试验等方面的技术要求。
1.1.2 本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出详细规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术协议和相关的国际国内标准要求的优质产品及相应服务。
必须满足国家有关安全、环保等强制性标准的要求。
1.1.3 删除1.1.4 卖方对成套系统和设备（包括附属系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方认可。
1.1.5 本规范书所使用的标准若与卖方所执行的标准发生矛盾时，按较严格标准执行。
1.1.6删除。
1.1.7 本规范书经买卖双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。
未尽事宜由双方协商解决。
1.1.8 在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.1.9卖方提供的离相封闭母线产品应在国内600MW及以上机组电厂中至少有2年2套的运行业绩。
1.1.10 采用统一的KKS编码标识系统，编码范围包括卖方所供系统、设备、主要部件等。
卖方在设计、制造、运输、安装、试运及项目管理等各个环节使用KKS编码。
设计联络会内容包括协调编码标识使用的规范、完整、统一。
1.2 工程概况本电厂位于本市东北约24公里的长江南岸。
一期工程建有4×300MW燃煤机组，于1993年和1994年相继投产。
本期工程拟扩建2×1000MW等级超超临界燃煤机组，一次建成，不考虑再扩建。
第一台机组计划于2010年年底投产，第二台机组计划于2011年上半年投产。
本扩建工程场地在本电厂厂区西南围墙、兴港路、徐六泾河及长江大堤所围成的区域内。
交通运输条件良好，公路、内河及港口的交通均较便利。
封闭母线安装作业指导书
w ww .z h ul on g.co m版本号：1.0 **电厂二期工程（2×900MW ）#6标段封闭母线安装作业指导书编号：T320-EL-412-001状 态：执行目 录1. 目的2. 适用范围3. 编制依据4. 工程概况5. 作业准备6. 开工条件7. 安装程序8. 作业方法和步骤9. 环境因素分析10. 风险分析与防范措施文件修改记录：1.0 创建 版本号修改说明修改人审核人批准人w ww .z hul on g.com1 目的：为了保证**电厂二期工程（2×900MW ）#6标段封闭母线安装工程的施工质量，促进工程施工技术水平的提高，确保封闭母线安装时的安全，保证封闭母线安全投运。
2适用范围：适用于**电厂二期工程（2×900MW ）#6标段封闭母线的安装工程。
3编制依据：3.1 SIEMENS 施工图纸及安装手册3.2 《电力建设安全工作规程》 （火力发电厂部分） 3.3 《火电施工质量检验及评定标准》（电气篇）3.4 《电气装置安装工程母线装置施工及验收规范》 （GBJ149—90）3.5 《施工机械性能手册》4 工程概况：本工程发电机引出线为离相全链式封闭母线，发电机中性点侧封母经接地变压器接地。
封母A 相（即L1相）外壳作为接地母线。
封母出厂分成32个基本单元运输，在现场通过接头焊接或螺栓连接成整体。
封母全线采用钢结构支架支撑。
封母采用微正压方式运行，工作气压约10~15mbar. 5 作业准备：5.1图纸、装箱单、出厂试验报告、安装手册准备齐全，所有施工人员必须熟悉封闭母线安装图纸、封闭母线安装工艺及标准。
5.2 机、工具、材料准备：汽车吊 1部 平板车 1部 链条葫芦（3t ） 2只 力矩扳手 （20-100Nm ） 1把 力矩扳手 （60-300Nm ） 1把 套筒扳手 1套 梅花扳手 1套 水平尺 1把w ww .z h ul on g.com线垂 2只 电焊机 1台 氩弧焊机 1台 磨光机 2台 白布 10kg 冲击电锤 1把 吸尘器 1台 电动吹风机 1台 经纬仪 1台 无水酒精 10瓶绵纱 10kg纤维吊装带 （3吨 8米） 2根 软底套鞋 2双 无纽扣连体工作服 2套强光手电筒 1只锉刀 1只钢丝刷 1只细尼龙绳（拉线用） 2kg6 开工条件：6.1 所有参与施工人员资质证书齐全、有效，并经过详细的技术交底。
母线常规预防性试验作业指导书
母线常规预防性试验第一节测量绝缘电阻一、试验目的检查各相母线之间及各相母线对地绝缘电阻状况，判定母线绝缘电阻是否能够满足运行要求。
二、试验周期1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定母线具备试验条件：母线停电，落实安全措施，防止突然送电；拉出所有低压柜或者高压柜手车，将可能反送电到母线的所有设备与母线之间做明显电气隔离，防止反送电。
3、测量母线绝缘电阻：1000V以下电压等级母线用500V兆欧表档位测量，1000V 电压等级母线用1000V兆欧表档位测量，3000V及以上电压等级母线用2500V兆欧表档位测量。
将兆欧表高压测试线接测试相，另外两相短接接地，兆欧表地线接地，记录1min绝缘电阻值，同理测量另外两相绝缘电阻值。
4、放电：将所测量的母线对地进行充分放电。
5、整理仪器：收拾整理仪表。
四、合格标准1、封闭母线：离相封闭母线绝缘电阻值不小于50MΩ，共箱封闭母线在常温下分相绝缘电阻值不小于6MΩ。
2、一般母线：不应低于1MΩ/kV。
五、注意事项1、母线停电并验明无电后再进行试验。
2、绝缘电阻试验后将母线对地充分放电。
3、测量母线的绝缘电阻时应将可能来电及反送电的设备与母线之间做明显电气隔离。
第二节母线的交流耐压试验一、试验目的交流耐压试验是鉴定母线绝缘好坏最有效和最直接的方法，是保证母线能够安全稳定运行的一个重要手段。
二、试验周期,1、A级检修（设备整体性检查、修理、更换）后。
2、必要时。
三、试验步骤1、准备仪器：确定交流耐压机良好。
2、确定母线具备试验条件：母线停电，落实安全措施，防止突然送电；拉出所有低压柜或者高压柜手车，将可能反送电到母线的所有设备与母线之间做明显电气隔离，防止反送电。
3、母线交流耐压试验：对于封闭母线，1kV电压等级母线试验电压为3.2kV，6.3kV电压等级母线试验电压为24kV,10.5kV电压等级母线试验电压为32kV。
离相封闭母线技术规范书
离相封闭母线技术规范书G－YC96－67国家电力公司电力规划设计总院1999年10月北京离相封闭母线技术规范书G－YC96－67主编单位：西北电力设计院批准部门：国家电力公司电力规划设计总院施行日期：1999年10月1999年10月北京工程编号工程离相封闭母线技术规范书签署：编制单位：年月关于颁发变压器、互感器、电抗器、运煤自动化设备等九本技术规范书的通知电规电(1999)6号根据电力勘测设计标准化任务的安排，由东北电力设计院编制的《主变压器技术规范书》(G－YC99－60－1)、《联络变压器技术规范书》(G－YC99－60－2)、《起动/备用变压器技术规范书》(G－YC99－60－3)、《高压厂用工作变压器技术规范书》(G－YC99－60－4)，河北省电力勘测设计研究院编制的《电压互感器技术规范书》(G－YC99－61)、《电流互感器技术规范书》(G－YC99－62)，河南省电力勘测设计院编制的《油浸式并联电抗器技术规范书》(G－YC99－63－1)、《干式空芯并联电抗器技术规范书》(G－YC99－63－2)，华北电力设计院编制的《运煤自动化设备技术规范书》(G－YC99－68)等九本技术规范书已完成报批稿，经组织审查现批准发布，自发布之日起实施。
上述设备技术规范书由国家电力公司电力规划设计总院负责解释和管理。
以上设备技术规范书是根据我国现行有关标准编制的，适用于发电厂、变电所设备招(议)标用设备技术规范书的典型范本和指导性文件，可在具体工程设备招(议)标中使用。
各单位在使用设备技术规范书过程中要注意积累资料，及时总结经验，如发现不妥和需要补充之处请随时函告我院。
国家电力公司电力规划设计总院1999年5月16日前言为了加强设备管理和规范、指导设备招(议)标工作，原电力部电力规划设计总院先后以电规技(1994)25号文和电规技(1995)73号文下达了编制下列设备技术规范书的任务：1．1 主变压器技术规范书G－YC99－60－11．2联络变压器技术规范书G－YC99－60－21．3起动/备用变压器技术规范书G－YC99－60－31．4高压厂用工作变压器技术规范书G－YC99－60－42电压互感器技术规范书G－YC99－613电流互感器技术规范书G－YC99－624．1油浸式并联电抗器技术规范书G－YC99－63－14．2干式空芯并联电抗器技术规范书G－YC99－63－25断路器技术规范书G－YC96－646隔离开关技术规范书G－YC96－657氧化锌避雷器技术规范书G－YC96－668离相封闭母线技术规范书G－YC96－679运煤自动化设备规范书G－YC99－68本设备技术规范书是上述设备技术规范书中的一本。
10KV母线检修作业指导书
10KV母线检修作业指导书2011年2月
项目名称
2#余热发电供电系统
检修部位
10KV母线
编号、地点
2#余热发电高压室
检修时间
17日8时30分至17日18时00分
检修内容
1、高压母排检查加固、清尘；
2、高压开关柜静触头的检查加固、清尘。
材料工具
接地线1套，电工常用工具1套（测电笔，活板手2把，十字批、一字批各1把，胶钳1把），内六角板手1套，套筒板手1套，干净抹布数块，“0”号沙纸数张，2500V摇表各一只，7级人字梯1张，吸尘器1台，35kV高压绝缘手套和高压绝缘水鞋各1双，高压验电笔1套.
9、在10KV母线验电确认无电后接好接地线。
技术要求
1、接地线应使用截面不小于25 的多股软裸铜线和专用线夹。
2、高压开关柜静触头必须牢固，无发热现象。
3、检修后母线绝缘电阻用2500V兆欧表摇测应不低于500MΩ。
4、检修结束必须工完场清，不得遗留任何工具、物件。
其它注意
事项
检修结束后必须退出断路器的接地刀闸和拆除临时接地线。。
编制人
审核人
检修现场
负责人
检查人
说明：1、本表一式三份，主管部门、检查监督部门及检修现场各一份；
2、如内容较多可在本页内简要说明情况，并另附页详细陈述；
3、检修工作前，现场检修负责人必须组织所有参加检修人员进行学习、传阅；
4、安办及其它职能部门现场检查时可对照本表进行。
5、断开AH03、AH04高压断路器并退出到试验位置ห้องสมุดไป่ตู้挂上“禁止合闸，有人工作”的标示牌；
6、断开2#原料II段546高压断路器并退出到试验位置，挂上“禁止合闸，有人工作”的标示牌；
封闭母线检修规程
喜河水力发电厂企业标准Q/CDT-HJXHHP 1060805-2007 10KV封闭母线检修规程（试行）2007-08~31 发布200几0Q01实施喜河水力发电厂发布目次前言 (II)1范围 (1)2规范性引用文件 (1)3设备技术规范与主要参数 (1)4检修周期 (2)5检修项目、内容 (2)6检修前准备 (3)7检修工艺与质量标准 (3)8试验、检修后质量验收和试运行 (6)9检修总结 (7)Q/CDT-HJXHHP 106 0805-2007本规程按照国家标准电气装置安装工程的有关规定，结合喜河水力发电厂10KV封闭母线施工及验收的实际情况编写。
本规程为喜河水力发电厂10KV封闭母线正常投入使用提供可靠的技术标准。
本标准由喜河水力发电厂设备管理部提出并归口。
本标准起草单位：喜河水力发电厂设备管理部本标准起草人：梁涛本标准审核人：余晓军本标准批准人：井永强本标准由喜河水力发电厂设备管理部负责解释10KV圭寸闭母线检修规程（试行）1范围1.1为保证喜河水力发电厂10KV封闭母线的检修质量，促进检修技术水平的提高，确保10KV 封闭母线安全运行，特制订本规范。
1.2本规程适用于喜河水力发电厂10KV封闭母线的检修维护工作。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
《电气设备预防性试验规程》《电气装置安装工程施工及验收规范》《电气设备预防性试验规程》3设备技术规范与主要参数3.1设备技术规范3.1.1安装地点：主厂房母线层、尾水副厂房、母线廊道、母线竖井、主变室3.1.2环境温度室外最高温度「C）41.1 最低温度「C）-10.8空气相对温度平均最大相对温度（C）83.8 多年平均最大相对湿度（C）74.6室内温度、湿度参数（见表1）室内空气参数（表1）3.1.3 母线系统慨况:额定电压：10.5KV最高电压：12KV额定频率：50HZ3.1.4 与共箱母线连接的设备：3.141发电机组SF60-52/95003.142发电机断路器柜10.5KV le=5000A Idn=63KA3.1.4.310.5KV 出线柜10.5KV Ie=5000A Idn=63KA3.1.4.4主变压器SFP7-75000/330, 345±2X2.5/10.5KV 3.1.4.5消弧线圈柜XDC-35/10.5KV3.2主要技术参数（见表2）10.5KV封闭母线参数表23.3性能参数和要求3.3.1母线采用不隔相共箱式，冷却方式为自然冷却。
电厂10.5kV厂用开关柜检修作业指导书
电厂10.5kV厂用开关柜检修作业指导书1总则1.1目的为了加强XXXXXX10.5kV开关柜检修技术工作，确保10.5kV开关柜检修工作符合工艺质量和文明安全管理要求，并确保该工作全过程无不安全情况发生，确保开关柜检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2范围本指导书适用于XXXXXX10.5kV开关柜的检修。
2规范性引用文件（含验收标准等）《高压开关设备和控制设备标准的共用技术要求》 GB/T11022-1999《电力设备预防性试验规程》GB 50150-2006《电业安全工作规程》（发电厂和变电站电气部分）DL 408—1991《交流高压断路器合成试验技术条件》 DL/T690-1999《发电企业设备检修导则》 DL/T838-2003《10.5kV开关柜检修规程》 XXXXXX《10.5kV真空断路器检修规程》 XXXXXX《XXXXXX安健环作业指导书初稿编写规范》3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。
3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。
3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。
封闭母线检修规程
检修后应及时整理有关检修中测量的技术记录，对各级保养项目及改进项目应向运行人员交代，并整理之后记录在设备台帐上，然后汇总成检修报告保存。
a)大修及改进总结报告包括：
b)设备检修前的状况；
c)检修工程组织；
d)检修项目及其采取的检修方案；
e)检修质量情况；
f)检修过程中出现的安全和质量问题处理情况及遗留问题；
g)应总结的经验和教训；
h)附件：
1)检修质量检验记录；
2)设备异动记录和图纸；
3)设备验收记录。
90/50
1000（单相回路）
额定耐受峰值电流（KA）
125
额定短时耐受电流（KA）
40
额定短时持续时间（S）
2
额定频率（HZ）
50
额定工频耐受电压（KV）
30、42（干式/湿式）
额定雷电冲击耐受电压（KV）
75
母线标准段长度（迦）
约3000
泄漏比距：（mm/KV）
20
材料（导体）
T2铜
外壳
铝合金
导体相间距离（mm）
缺陷消除工作结束前根据缺陷类别进行质量验收、填写质量验收单，验收后应在运行《检修交代记录本》上交代清楚缺陷原因及缺陷处理情况
不能及时处理的缺陷，应将原因交待在运行《缺陷登记本》上并及时办理缺陷延期手续
小修注意事项
由工作负责人开工作票，运行工作人员做好检修的安全措施后，方可开始工作
小修按项目进行，不得漏项
不动与检修项目无关的设备，须动设备时，应与运行人员联系，得到许可后方可进行工作
进入工作现场必须穿工作服、绝缘鞋、戴安全帽，不得穿戴与《电业安全工作规程》不符合的衣着
拆卸的零部件必须清点数量，并放入专用盒或袋子内
离相封闭母线安装作业指导书
全连式离相封闭母线安装作业指导书1 工程概况1.1 工程概况全连式离相封闭母线一般作为发电机出线的导体，用于连接发电机与主变等设备。
全连式离相封闭母线外壳和内部导体一般均为铝制。
1.2 工程量和工期1.2.1 工程范围及工程量本项工程的作业范围包括：封母支架安装，封母运输、就位，封母找正，封母抱箍安装，封母导体抱瓦安装、焊接，封母内检，封母外壳抱瓦安装、焊接，封母加热装置安装，封母微正压装置安装，封母检漏、刷漆，封母接地安装。
1.2.2 施工工期视封母长度、数量情况决定2 编制依据3 作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全，并由专业公司技术负责人组织进行了图纸会检，确认图纸无问题。
3.1.2施工方案已确定，并经项目部技术负责人审核批准。
3.1.4施工技术措施编制完毕。
3.1.5技术人员按照施工技术措施，对施工人员进行技术、安全交底，并进行了《专业公司施工技术交底三签记录》。
3.2 作业人员3.2.1作业人员配置、资格3.2 作业工机具3.3 安全器具施工安全用具统计表3.4 工序交接3.4.1设备安装前，施工场地应满足施工要求并清理干净。
3.4.2与封母连接的设备均已安装完毕。
4 作业程序和方法4.1 施工方法全连式离相封母安装首先根据设计院和厂家资料预制、安装封母支架，安装时应注意选取的支架位置不应与封母的抱瓦安装位置相冲突。
封母运输时应按照安装的顺序由一侧向另一侧或由内向外运输，运输时，应防止前面的设备到位后阻碍后面的设备就位。
对于室内用支架或吊架固定的封母，安装时，先将封母运到安装位置，再用倒链将封母吊起，封母起吊必须使用吊带，吊带根据封母安装高度和重量选择。
在主封母下方安装封母支架或吊架。
安装时一定按照设计高度安装，防止封母安装完后两端接口无法安装。
主封母支架或吊架安装完毕将封母放到支架或吊架上，调整好每段封母的间隙，应保证封母的外壳和导体抱箍与封母两段的搭接面，便于焊接。
发电厂离相封闭母线的安装工序及质量控制方法探讨
理，在两端和中间适当部分涂相序色标环。
（8）地线连接。所有封闭母线的支架、发电机出线箱、
外壳的短路板、PT柜、中性点柜均用扁钢与接地网焊接牢固，
封闭母线接地点不得少于两点，焊接处涂防腐材料。
（9）内部清扫、封闭。①封闭母线外壳、内壁、绝缘子
表面，内部导体，均清洁无尘，严禁遗留杂物在封闭母线内
部。②封闭母线最后进行全封闭工作。
图纸、焊接专业施工组织设计和相应的标准规并结合焊缝周围
施工环境、状况编制安全交底和技术交底。②焊材的烘焙、发
放、领用。
（2）对口前的清理。①坡口加工尺寸符合图纸要求；接
头形式为角接。②焊接前必须将母材焊缝坡口和焊丝处的油
污、氧化膜和其他杂质清理干净。清理范围包括：坡口部位和
其两侧。对接和角接接头清理范围为焊缝两侧各30～50mm，搭
工业与信息化
12.4；燃油消耗率(g/kW.h) ≤205。
分别控制两种传统台架实验控制系统与文中设计的台架控
制系统在搭建的实验环境下进行对比实验，对比三种控制系统
的性能。
3.2 结果及分析
基于上述实验准备，设定柴油机运行参数不变，在三种不
同控制系统下，倒入相同容量500mL的柴油，统计柴油机在不
误差合格，以及绝缘子、盘式绝缘子和电流互感器经过试验合
格后，用石棉布做好防护措施。③母线焊接前，对母线的焊接
试验进行检查，检查合格后才能继续进行下阶段的焊接工作，
外壳包箍应紧固定位。④首先进行导体抱瓦的焊接，焊接外壳
前清扫母线导体、外壳内表面的积尘、污物和清洁母线支持瓷
瓶等。⑤在导体金具与设备连接前，将外壳密封用橡胶密封圈
及橡胶密封环、紧箍等套到外壳上，以便密封时使用。⑥连接
电厂10.5kV离相封闭母线检修作业指导书
电厂10.5kV离相封闭母线检修作业指导书i总则i.i目的为了加强XXXXXX10.5K离相封闭母线检修技术工作，确保10.5KV离相封闭母线检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保10.5KV离相封闭母线检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2范围本指导书适用于XXXXXX10.5K离相封闭母线的检修。
2规范性引用文件（含验收标准等）2.1《金属封闭母线》GB/T 8349-20002.2《发电企业设备检修导则》DL/T 838-20032.3《封闭母线》JB/T 9639-19992.4《10.5kV离相封闭母线检修维护技术规程》XXXXXX2.5《离相封闭母线及其附属设备》3作业过程控制3.1作业准备3.1.1 人员配备工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.2作业过程及风险预控3.3关键点作业质量标准及异常处理对策（可图示）3.4验收、交接与其它标准要求341验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。
检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。
342验收要求现场验收前，检修单位应编制验收方案报XXXXX）公司批准。
验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。
3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。
343.2 特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。
3.4.3.3若在设备调试过程中，设备供货合同的甲乙双方已同意对某些功能进行修改，应按修改后的要求进行验收。
3.4.3.4在验收测试中发现的缺陷和偏差，允许设备供应商或施工单位进行修改完善，但修改后必须对所有相关项目重新测试，并出具报告和填写验收记录。
离相封闭母线安装维护说明书
离相封闭母线安装维护说明书江苏长江沃特电气有限公司二00四年四月目录目录 (1)一、离相封闭母线系统介绍 (3)1、概述 (3)2．设备规格及基本参数 (3)二、离相封闭母线的图纸及资料 (4)1．电气一次接线图 (4)2．设备总图及说明 (4)三、封闭母线的运行维护 (4)3.1封闭母线的运行 (4)3.2封闭母线的维护 (5)3.3微正压充气设备的运行维护 (6)3.4重新投入运行前的检查 (6)3.5重新投入运行前的试验 (7)一、离相封闭母线系统介绍1、概述1.1本合同设备是温州发电厂工程的发电机主回路、厂用分支回路的全连式离相封闭母线及其配套设备。
2．设备规格及基本参数1.2 产品规格及基本参数:1.2.1 发电机主回路封闭母线型号: QLFM- 20/12500额定电压（KV）20KV最高工作电压（KV）24KV使用环境温度: -40℃～+40℃海拔高度: ≤2000m地震烈度: 8度母线导体最热点允许温升50K外壳最热点允许温升: 30K螺栓连接的倒替接触面（接触面镀银）最热点允许温升: 65K母线导体尺寸Ф 500母线外壳尺寸: Ф 1050相间距离: L= 14001.2.2 分支回路封闭母线型号: QLFM- 20/2000额定电压（KV）20KV最高工作电压（KV）24KV使用环境温度: -40℃～+40℃海拔高度: ≤2000m地震烈度: 8度母线导体最热点允许温升50K外壳最热点允许温升: 30K螺栓连接的倒替接触面（接触面镀银）最热点允许温升: 65K母线导体尺寸Ф 150母线外壳尺寸: Ф 700相间距离: L= 1100二、离相封闭母线的图纸及资料1．电气一次接线图依据设计院设计的电气一次接线图。
2．设备总图及说明1．设备平面布置图及断面图2．图纸说明：本设备总图仅用于离相封闭母线的布置、安装和维护。
安装、维护应同时参考各分段装配图和相应的部件图。
三、封闭母线的运行维护3.1封闭母线的运行封闭母线投入运行后，运行人员可按下述要求进行一般的巡视和监测。
离相封闭母线检修作业指导书
印度古德洛尔2X600MW __机组离相封闭母线检修作业指导书作业项目：批准：审核：初审：编制：年月日目次1 范围 (3)2 本指导书涉及的资料和图纸 (3)3 安全措施 (3)4 备品备件及材料清单 (3)5 修前准备 (4)6 检修工序及质量标准 (6)7 检修记录 (7)8 设备试运、调试、试验 (8)9 不符合项目处理单 (9)10 完工报告单 (11)11 质量签证单 (12)封闭母线检修作业指导书1 范围本指导书适用于封闭母线检修工作。
2 本指导书涉及的资料和图纸电气设备检修技术标准封闭母线安装使用说明书；3 安全措施3.1 严格执行《电业安全工作规程》。
3.2 参加检修的人员进行安全教育和技术培训，达到上岗条件。
3.3 进入封闭母线内的检查清扫工作对带入的工器具、物件严格执行登记、核销制度，禁止带其它与工作无关的物件（如钥匙等），绝不许遗留在封母内。
3.4 高空作业必须搭建脚手架并系带好安全带，如使用升降车进行高空作业时，一定要将车身固定，并要充分考虑载重（体重、工器具）对车身平衡稳定的影响。
3.5 使用电动工器具必须配用漏电保护器。
3.6 检修回装工作（包括接线）时要按照拆前记号回装。
3.7 在进入有检查孔、门的区域工作完毕时，封闭孔、门之前认真清查无滞留工作人员。
3.8 在进行修前、修后高压试验及有关电气试验时，检修人员应撤离现场，并作好协调配合工作，在不同地点设专人监护，装设围栏并悬挂警示牌。
3.9 清点所有专用工具齐全，检查合适，试验可靠。
3.10 现场和工具柜工具、零部件放置有序，拆下的零部件必须妥善保管好并作好记号以便回装。
3.11 所带的常用工具、量具应认真清点，绝不许遗落在设备内。
3.12 起吊重物前检查起重工具是否符合载荷要求。
3.13 当天检修任务结束后一定要将检修所用照明电源断掉。
3.14 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
10kv母线检修作业指导书
高压电动机检修作业指导书检修作业名称：工作负责人：编制：审核：批准：1 适用范围适用于辽宁大唐国际唐阜新煤制天然气有限责任公司10KV封闭母线检修工作.2本指导书涉及的资料和图纸□Q/CDT-ITSCC 106 0001-2005《电气设备检修规程》□Q/CDT-ITSCC 107 0024-2005《电气技术标准》3 安全措施□严格执行《电业安全工作规程》。
□检修该设备必须遵循的其他安全措施。
4 备品备件清单序号名称型号规格（图号）单位数量备注1 支持绝缘子25修前准备5.1 现场准备一、材料类：序号名称规格数量1酒精5kg2包布3kg3油漆 5 kg4棉丝9 kg5导电膏0.01kg6胶皮10 kg 789二、工具类序号名称规格数量1.斗臂车14-17mm 1台2．开口扳手全套1套3．梅花扳手全套1套4．安全带8条5．塞尺2把6．改锥500mm 1把7．砂纸100目8张8．钢板尺300 mm 1把9．手电筒三节2把10 木锤中号2把11 平锉1mm 2把12 剪刀1把13 皮带冲1套5.2 专用工具序号名称型号规格（图号）单位数量备注1 力矩扳手套 125.3 工作准备□工器具已准备完毕，材料、备品已落实。
□检修地面已铺设防护胶片，场地已经完善隔离。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
6 检修工序及质量标准6.1 检修前准备6.1.1 10KV封闭母线停电，将封闭母线退出运行。
6.1.2 断路器拉至检修位置。
6.1.3 合上地刀或接地线，办理检修工作票。
6.1.4 工作负责人应与运行值班员到现场发票，注意勿走错间隔。
6.1.5 作业组成员了解检修前10KV封闭母线的缺陷。
6.1.6 作业组成员了解10KV封闭母线的运行状态及小时数。
6.1.7 查阅试验记录，了解绝缘状况。
6.1.8 清点所有专用工具齐全，检查合适，试验可靠。
6.1.9 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
