逆变器制作全过程
MOS场效应管逆变器自制
MOS场效应管逆变器自制这里介绍的逆变器(见图1)主要由MOS场效应管。
该变压器的工作原理及制作过程：图1工作原理一、方波的产生这里采用CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的震荡频率不稳。
电路的震荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/，最小频率为fmin=1/，实际值会略有差异。
其它多余的发相器，输入端接地避免影响其它电路。
图2二、场效应管驱动电路由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图3所示。
图3三、场效应管电源开关电路场效应管是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS场效应管的工作原理。
MOS场效应管也被称为MOS FET，即Metal Oxide Semiconductor Field Effect Transistor(金属氧化物半导体场效应管)的缩写。
它一般有耗尽型和增强型两种。
本文使用的是增强型MOS场效应管，其内部结构见图4。
它可分为NPN型和PNP型。
NPN型通常称为N沟道型，PNP型通常称P 沟道型。
由图可看出，对于N沟道型的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。
我们知道一般三极管是由输入的电流控制输出的电流。
但对于场效应管，其输出电流是由输入的电压(或称场电压)控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。
图4为解释MOS场效应管的工作原理，我们先了解一下仅含一个P—N结的二极管的工作过程。
如图5所示，我们知道在二极管加上正向电压(P端接正极，N端接负极)时，二极管导通，其PN结有电流通过。
这是因在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。
irfz44n场效应管制作逆变器
irfz44n场效应管制作逆变器摘要：一、场效应管简介1.场效应管的作用2.场效应管的分类二、irfz44n 场效应管特点1.性能参数2.应用领域三、制作逆变器的过程1.准备材料2.制作电路板3.安装元器件4.接线与调试四、逆变器的应用1.电源供应2.电子设备驱动正文：场效应管（FET）是一种半导体器件，具有高输入电阻、低噪声和低失真等优点，广泛应用于各种电子设备中。
其中，irfz44n 是一种性能优越的场效应管，具有高速度、高电流和低栅极电荷等特性。
场效应管根据其导电方式可分为金属氧化物半导体场效应管（MOSFET）和增强型氮化镓场效应管（eGaN FET）等。
不同类型的场效应管在性能和应用领域上有所差异，需要根据实际需求进行选择。
irfz44n 场效应管具有较高的性能参数，如击穿电压、漏极电流和栅极阈值电压等。
这使得它在制作逆变器等高功率应用中具有优势。
逆变器是一种将直流电转换为交流电的设备，广泛应用于电源供应、电子设备驱动等领域。
制作逆变器的步骤如下：1.准备材料：根据逆变器的设计方案，选购所需的元器件，如irfz44n 场效应管、集成电路、变压器等。
同时，准备电路板、焊接工具等制作工具。
2.制作电路板：将设计好的电路图印制在电路板上，按照图纸要求进行布局和焊接。
在焊接过程中要注意焊接质量和元器件的封装，确保连接可靠。
3.安装元器件：将选购的元器件安装到电路板上，如将irfz44n 场效应管固定在散热器上，并连接相应的引脚。
同时，检查元器件的连接是否正确。
4.接线与调试：将电路板与外部电源、负载等连接，检查电路的连通性。
接着，对电路进行调试，调整irfz44n 场效应管的栅极阈值电压等参数，确保逆变器性能稳定。
总之，irfz44n 场效应管具有优良的性能，适用于制作逆变器等高功率应用。

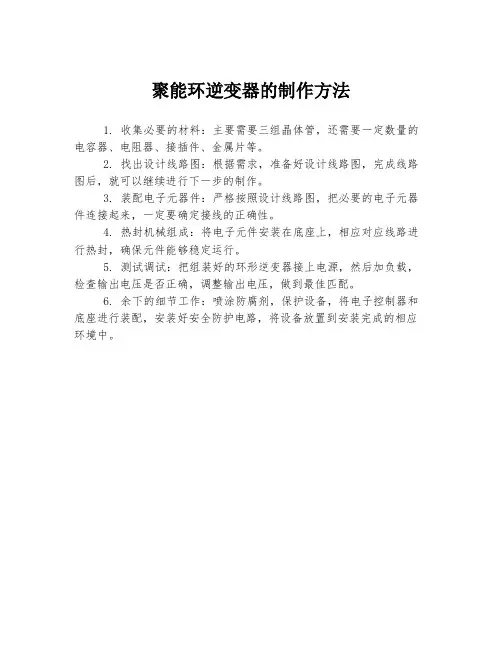

聚能环逆变器的制作方法
聚能环逆变器的制作方法
1. 收集必要的材料：主要需要三组晶体管，还需要一定数量的电容器、电阻器、接插件、金属片等。
2. 找出设计线路图：根据需求，准备好设计线路图，完成线路图后，就可以继续进行下一步的制作。
3. 装配电子元器件：严格按照设计线路图，把必要的电子元器件连接起来，一定要确定接线的正确性。
4. 热封机械组成：将电子元件安装在底座上，相应对应线路进行热封，确保元件能够稳定运行。
5. 测试调试：把组装好的环形逆变器接上电源，然后加负载，检查输出电压是否正确，调整输出电压，做到最佳匹配。
6. 余下的细节工作：喷涂防腐剂，保护设备，将电子控制器和底座进行装配，安装好安全防护电路，将设备放置到安装完成的相应环境中。
irfz44n场效应管制作逆变器
irfz44n场效应管制作逆变器1. 引言逆变器是一种将直流电转换为交流电的电子装置。
它在许多应用中起着重要的作用，比如太阳能发电系统、风能发电系统、电动车充电器等。
本文将介绍如何使用irfz44n场效应管制作一个简单的逆变器。
2. irfz44n场效应管简介irfz44n是一种常见的N沟道场效应管（N-channel MOSFET）。
它具有低导通电阻、高开关速度和较高的耐压能力，适合用于高频逆变器电路。
irfz44n的引脚分别为栅极（G）、漏极（D）和源极（S）。
3. 逆变器原理逆变器通过将直流电转换为交流电来实现其功能。
其工作原理如下：1.输入直流电源通过一个整流器将交流电转换为直流电。
2.直流电通过一个滤波器去除电源中的纹波，得到平滑的直流电。
3.平滑的直流电进入逆变器电路，通过控制开关器件的导通和截止状态，实现电流的反向流动，从而产生交流电。
4. 逆变器电路设计4.1 材料清单•irfz44n场效应管•电阻•电容•二极管•PCB板•电源4.2 电路图4.3 电路说明逆变器电路的设计基于全桥逆变器拓扑结构。
通过irfz44n场效应管的导通和截止状态来控制电流的反向流动，从而产生交流电。
具体电路设计如下：1.电源接入电路的正负极，为逆变器提供直流电源。
2.通过一个整流器将交流电转换为直流电，并通过滤波器去除纹波。
3.通过一个电阻分压电路将直流电压分为两部分，分别连接到irfz44n的栅极和源极。
4.通过一个电容连接到irfz44n的栅极和源极，用于平滑栅极电压。
5.通过一个电阻连接到irfz44n的漏极和源极，用于限制电流。
6.irfz44n的漏极和源极连接到负载电阻，负载电阻连接到地。
5. 逆变器工作特性5.1 输入电压范围逆变器的输入电压范围取决于所使用的电源，一般为直流电源。
5.2 输出电压波形逆变器的输出电压波形应为交流正弦波，但实际情况中可能会存在一定的畸变。
5.3 输出电压频率逆变器的输出电压频率取决于输入直流电源的频率。
大功率逆变器的制作方法
大功率逆变器的制作方法1. 引言大功率逆变器是一种将直流电能转换为交流电能的装置，广泛应用于工业、农业和家庭等领域。
本文将介绍大功率逆变器的制作方法，包括所需材料、制作步骤和注意事项。
2. 所需材料•整流器：将交流电转换为直流电•逆变器：将直流电转换为交流电•滤波器：过滤输出波形中的杂散信号•控制电路：控制逆变器的输出频率和幅值•散热器：散热逆变器产生的热量•过载保护装置：保护逆变器免受过载损坏3. 制作步骤步骤1：设计电路图根据所需功率和输入电压确定大功率逆变器的基本参数。
设计一个合理的电路图，包括整流器、逆变器、滤波器、控制电路和过载保护装置。
步骤2：选购材料根据设计要求，选购所需材料。
确保选购的材料符合规格要求，并具有良好的品质和可靠性。
步骤3：组装电路按照电路图将所选材料组装成一个完整的大功率逆变器。
注意正确连接各个组件，确保电路的稳定性和安全性。
步骤4：测试和调试完成组装后，进行测试和调试。
使用万用表等工具检查电路的连接情况和参数设置是否正确。
将逆变器连接到负载上，并进行输出波形的测试和分析。
根据测试结果进行必要的调整，直到逆变器能够正常工作。
步骤5：安装散热器和过载保护装置在逆变器上安装散热器，以便有效散热并保持逆变器的温度在安全范围内。
安装过载保护装置以防止逆变器在过载情况下受损。
4. 注意事项•在制作大功率逆变器时，应注意安全问题。
避免触电、短路等危险情况的发生。
•在选择材料时，应仔细考虑其品质和可靠性。
选择具有良好声誉的供应商，并购买符合质量标准的产品。
•在组装电路时，应正确连接各个组件。
检查连接是否牢固、正确，以确保电路的正常工作。
•在测试和调试过程中，应小心操作。
避免触电和短路，并确保仪器的正确使用。
•在安装散热器和过载保护装置时，应按照说明书进行操作。
确保散热器能够有效散热，并设置适当的过载保护参数。
5. 结论制作大功率逆变器需要仔细设计电路图、选购合适的材料、组装电路、测试和调试，并注意安装散热器和过载保护装置。
逆变器制作方法
逆变器制作方法步骤如下：一、主要部件的制作和采购1.S PWM主芯片2.主变压器主变压器是制作逆变器成功与否的关健，本机主变用的磁芯为EE55，材质PC40，我在杭州电子市场买到了一种质量很好的骨架，立式的，脚位11加11，脚粗1.2MM。
绕制数据：初级2T加2T，用10根0.93的线。
初级导线总面积为6.8平方MM，次级为0.93线一根，绕60T。
二、绕前准备先准备骨架，把骨架上22个引脚，剪去4个，下面红圈处就是表示已经剪去的脚。
上面二个独立的脚是高压绕组用的，远离下面的脚有利于绝缘，中间及下面的脚是低压绕组用的，左边是一个绕组2圈，右边是另一个绕组2圈。
三、绕制步骤A)，先绕二分之一的高压绕组(次级)，先在骨架上用高温胶带粘一层，这样做是为了防止导线打滑，用一根0.93线绕一层，约30圈(注意的是，高压绕组的线头要做好绝缘，我是套进一小段热缩套管，用打火机烤一下，就紧紧包在线头上了)，再用胶带固定住线头，不要让它散出来，并在高压绕组的外面用高温胶带包三层。
B)，下面就可以绕低压绕组了(初级)，低压绕组分成二层绕，也就是每一层是2加2，用5根线并绕。
C)，再继续绕高压绕组，绕完另外的30圈，要注意的是，这30圈要和里面的30圈绕向相同，这点很关健。
如果一层绕不下，就把剩下几圈再绕一层。
D)，绕完高压绕组后，在外面用高温胶带包三层，就把低压绕组原先留在上面的线头折下来，准备焊在骨架的脚上。
去漆可以用脱漆剂，用棉签沾一点脱漆剂，抹在线头上，过一会儿，漆就掉下来了，就可以焊了。
D)，再后在整个绕组的外面包几层高温胶带，尧好的线包外观要饱满平整。
E)，现在可以插磁芯了，插磁芯之前要对磁芯的对接面做清洁处理，我是用胶带粘几下，把磁芯对接面的粉末全清洁干净，插入磁芯，用胶带扎紧，有条件的话对磁芯对接处用胶水做固定。
四、AC输出滤波磁环磁环是采用直径40MM的铁硅铝磁环，用1.18的线，在上面穿绕90圈，线长约4.5米，如果用导磁率为125的磁环，电感量大约在1.5mH，用导磁度为90的磁环，电感量大约在1mH左右。
大功率逆变器的制作方法
大功率逆变器的制作方法大功率逆变器是一种能够将直流电转换为交流电的设备，广泛应用于工业、能源和电力系统等领域。
本文将介绍一种常见的大功率逆变器的制作方法。
1. 设计和选型确定所需的输出功率和输入电压等参数。
根据需求选择适当的逆变器拓扑结构，常见的有全桥、半桥和三电平等。
同时，选定适合的开关元件（如MOSFET、IGBT等）、滤波电感和电容等元件。
2. 确定电路拓扑根据选定的逆变器拓扑，绘制出电路原理图。
根据电路原理图，设计逆变器的控制电路和保护电路。
控制电路主要包括驱动电路和PWM调制电路，用于控制开关元件的导通和关断。
保护电路用于实现逆变器的过流、过压、过温等保护功能。
3. 元件选购和布局根据电路设计，选购适当的元件。
选购时需要考虑元件的额定功率、电压和电流等参数，并确保元件的质量和可靠性。
在布局时，需要考虑元件之间的电气间隙和散热问题，避免元件之间的干扰和过热。
4. PCB设计和制作根据电路原理图，进行PCB设计。
在PCB设计中，需要合理布局元件、导线和焊盘，确保电路的稳定性和可靠性。
设计完成后，可以通过打样或委托专业厂家进行PCB制作。
5. 元件焊接和组装将选购的元件按照PCB上的布局进行焊接。
在焊接过程中，需要注意焊接温度和时间，确保焊接质量。
焊接完成后，进行元件的组装和连接。
6. 调试和测试组装完成后，对逆变器进行调试和测试。
首先，检查电路连接是否正确，确保没有短路和断路。
然后，通过逐步调整和测试，对逆变器进行性能和负载测试。
测试时需要注意安全，避免电击和火灾等危险。
7. 优化和改进根据测试结果，对逆变器进行优化和改进。
可以通过调整控制电路参数、更换元件或改进散热设计等方式，提高逆变器的效率和可靠性。
以上是一种常见的大功率逆变器的制作方法。
制作大功率逆变器需要一定的电路设计和电子技术知识，同时需要注意安全和质量控制。
逆变器的制作过程中，还需要合理选型和布局，以及进行调试和测试。
制作完成后，可以根据实际需求对逆变器进行优化和改进，提高其性能和可靠性。
由MOS管和普通电源转换器构成的逆变器的工作原理及制作过程。
这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）图3这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图4所示。
MOS场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
图5MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。
它一般有耗尽型和增强型两种。
本文使用的为增强型MOS 场效应管，其内部结构见图5。
它可分为NPN型PNP型。
NPN型通常称为N沟道型，PNP型也叫P 沟道型。
由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。
我们知道一般三极管是由输入的电流控制输出的电流。
但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。
老式逆变器制作方法
老式逆变器制作方法
老式逆变器制作方法：
（一）准备材料
1. 利用一定的解算器，建立解算器逆变器系统模型，确定用来制作逆变器的能量电路的输入信号的起始和终止电压大小；
2. 获取用于制作逆变器的主要元件，包括功率MOSFET晶体管，晶体管比较器，滤波电容，调节变压器；
3. 选择保护电路，诸如供电过温保护，开路、短路、过流保护，电磁兼容等；
4. 获取接线螺钉，电源线等其他部件；
（二）设计电路
1. 大体上按照解算器逆变器系统模型，做出整个电路焊接图；
2. 将功率晶体管选定，外接电容的参数也需要计算；
3. 调节变压器的参数可根据模型测试结果，或仿真计算得出；
4. 调整比较器的阈值电压及连接电路，使其处于稳定状态；
5. 安装滤波电容；
6. 采用芯片设计可靠的保护电路，用以防止电源出现的异常情况；
（三）焊接与组装
1. 将各元件拼接到设计的电路图上，按照焊接图焊接好；
2. 将接线螺钉固定到模块端子，用传导胶固定电路板；
3. 将适当的电源线接入电路板上，将电源线和螺钉包裹，保证焊接稳定；
4. 将整个系统装入所需的外壳箱；
（四）测试与调试
1. 进行无负载测试，检查模块是否正常工作；
2. 进行负载测试，根据模型测试结果，检查输出细节信号；
3. 如果输出不符合要求，进行相应的调整；
4. 安装各种通讯接口，实现远程监控和控制等功能；
5. 检查系统的电磁兼容性，确保系统的安全性；
6. 确保各部件连接及工作，完成逆变器的性能测量及校准。
逆变器自己制作过程大全
逆变器自己制作过程大全逆变器是一种将直流电转换为交流电的电子设备，常用于电池供电的情况下，将直流电能转化为交流电能，以供给各种家电和电子设备使用。
下面是逆变器的自制过程的详细步骤：步骤1：准备材料和工具-涡轮板或其他逆变器原型-整流器、电容器和电阻器等电子元件-锡焊料和焊锡丝-铜线和连接器-线缆和插座-隔热胶带和绝缘胶带-外壳和电路板-钳子、电钻和锉刀等工具步骤2：设计和制作电路图根据自己的需求和材料，设计一个适合的电路图。
电路图包括整流器、滤波器、逆变器和稳压器等电路模块。
步骤3：焊接电子元件按照电路图的要求，将电子元件焊接在电路板上。
首先焊接较小的电子元件，如电容器和电阻器等，然后再焊接较大的元件，如整流器。
步骤4：连接电线和插座使用铜线和连接器，将电子元件连接起来，形成一个完整的电路。
确保电线之间的连接牢固而安全。
步骤5：测试电路将制作好的逆变器连接到电源和负载设备，测试逆变器的工作情况。
检查电压和电流的稳定性以及逆变器的效率。
步骤6：外壳和绝缘将逆变器放入外壳中，使用隔热胶带和绝缘胶带来保护电路和减少散热。
确保逆变器的安全性和可靠性。
步骤7：调整和优化根据测试结果和实际需求，对逆变器进行调整和优化。
可能需要更换电子元件或调整电路参数来提高逆变器的效果。
步骤8：使用和维护使用逆变器时要遵循安全操作规程，并进行定期检查和维护。
逆变器可能会产生高温，因此要确保良好的散热和通风条件。
总结：自制逆变器需要具备一定的电子知识和技能，同时需要耐心和细心。
制作逆变器的过程复杂而且需要专业设备和材料，因此建议对于没有经验的人来说，最好购买现成的逆变器。
如果你是一个电子爱好者或有一定的电子制作经验，那么自制逆变器可以是一个有趣的挑战。
但是请务必注意安全，并在进行制作之前做好充分的准备工作。
逆变器制作全过程（新手必看）
逆变器制作全过程（新手必看）该机具有以下特点：1.SPWM的驱动核心采用了单片机SPWM芯片，TDS2285，所以，SPWM驱动部分相对纯硬件来讲，比较简单，制作完成后要调试的东西很少，所以，比较容易成功。
2.所有的PCB全部采用了单面板，便于大家制作，因为，很多爱好者都会自已做单面的PCB，有的用感光法，有点用热转印法，等等，这样，就不用麻烦PCB厂家了，自已在家里就可以做出来，当然，主要的目的是省钱，现在的PCB厂家太牛了，有点若不起（我是万不得已才去找PCB厂家的）。
3.该机所有的元件及材料都可以在淘宝网上买到，有了网购真的很方便，快递送到家，你要什么有什么。
如果PCB没有做错，如果元器件没有问题，如果你对逆变器有一定的基础，我保证你制作成功，当然，里面有很多东西要自已动手做的，可以尽享自已动手的乐趣。
4.功率只有600W，一般说来，功率小点容易成功，既可以做实验也有一定的实用性。
下面是样机的照片和工作波形：一、电路原理：该逆变器分为四大部分，每一部分做一块PCB板。
分别是“功率主板”；“SPWM驱动板”；“DC-DC驱动板”；“保护板”。
1.功率主板：功率主板包括了DC-DC推挽升压和H桥逆变两大部分。
该机的BT电压为12V，满功率时，前级工作电流可以达到55A以上，DC-DC升压部分用了一对190N08，这种247封装的牛管，只要散热做到位，一对就可以输出600W，也可以用IRFP2907Z，输出能力差不多，价格也差不多。
主变压器用了EE55的磁芯，其实，就600W而言，用EE42也足够了，我是为了绕制方便，加上EE55是现存有的，就用了EE55。
关于主变压器的绕制，下面再详细介绍。
前级推挽部分的供电采用对称平衡方式，这样做有二个好处，一是可以保证大电流时的二个功率管工作状态的对称性，保证不会出现单边发热现象；二是可以减少PCB反面堆锡层的电流密度，当然，也可以大大减小因为电流不平衡引起的干扰。
DIY精品自制1500W逆变器的过程
DIY精品自制1500W逆变器的过程好久一段时间没做逆变器了，最近不是很忙，就搞了台大机子玩玩，推挽接构，前级驱动用750056KHZ，驱动两路MOS管320516只，低高压保护，驱动两个EE42变压器，后级整流滤波后串联输出直流高压。
后级采用单硅输出。
与各烧友交流一下；给个意见呀；上图先；先搞变压器，EE42磁芯，两个，加骨架。
0.55线绕制。
初级10股并绕好后的变压器，包好高温胶纸。
装好磁芯，哈，一样像双胞胎，哈哈；测的初次电感量为17U，10M。
接下来，关断电感，用EI40骨架绕80T，擦入磁芯，敲掉两边。
关断电容用10只1U的并了搞好的家伙MOS管用3205，一共用16只，加工好的散热片，装上了MOS管了前后级滤波电容，一大堆，哈哈哈后级滤波大水塘先用洞洞板焊驱动前级电源输入线，粗大吧装好驱动板，划线排好零件，先排好变压器焊好前级滤波电容4700U8个并，3个40A保险并。
装焊上变压器焊好MOS管整机摆设，还挺整齐JJ的焊锡面用个电源空载试机，电流350MA，后级输出电压850V，做好的JJJJ的锡面改一下电源输入线，加上铜柱子。
8跟12AWG号线，顶住130多A的电流。
哈哈哈哈正负输入线，尽量减少线耗；用个电源空载试机，电流350MA，后级输出电压850V，空载G极波行空载D极波行找个大电源来试机，150A，猛吧负载30多个100W灯泡先带700W接下来1500W，哈哈哈，顶呱呱。
带了一个多小时，一切正常，成功了。
哈哈哈哈；带载D极波行带载G极波行单硅输出波行尖峰脉冲。
逆变器制作全过程
逆变器制作全过程逆变器是一种将直流电转换成交流电的电子设备。
它通常由多个组件组成，包括变压器、电容器、晶体管、二极管等等。
下面是逆变器制作的全过程。
第一步：设计与规划首先进行逆变器的设计与规划工作。
这包括确定逆变器的输入电压和输出电压，确定逆变器的功率等级，以及选择逆变器所需的组件和材料。
第二步：选购材料与组件根据设计的要求，选购所需的材料和组件。
这些材料和组件通常包括电子元器件如电容器、晶体管、二极管等，也包括其他组成部分如变压器、散热器等。
第三步：电路设计与布局根据逆变器的设计要求，进行电路设计与布局。
这包括电路的连线、电子元器件的布局和散热器的设置等。
第四步：组装电路板将电子元器件按照电路设计进行组装。
这可能涉及到对电子元器件进行焊接、插入和固定。
第五步：测试电路组装完毕的电路板需要进行测试。
测试的目的是确保电路板的所有功能正常，没有任何故障。
测试可以通过连接电路板到电源和负载进行。
第六步：调试如果测试发现了电路中的问题，就需要进行调试。
调试可以包括更换故障的组件、重新连接电路或调整电路的参数等。
第七步：安装逆变器外壳逆变器的电路板完成后，需要将其安装到逆变器外壳内。
这可以通过将电路板固定到外壳的螺丝孔或其他连接方式来实现。
第八步：测试逆变器完全组装好的逆变器需要进行测试，确保其工作正常。
测试可以涉及到连接逆变器到电源和负载，并观察其输出电压和电流的波形。
第九步：优化和改进根据测试结果，进行逆变器的优化和改进。
这可能涉及到更换组件、调整参数或重新设计电路。
第十步：维护和保养逆变器完成后，需要进行定期的维护和保养，以确保其长期的稳定运行。
这包括清洁、检查和更换故障的组件等。
总结：逆变器的制作过程涉及到多个步骤，包括设计与规划、选购材料与组件、电路设计与布局、组装电路板、测试电路、调试、安装逆变器外壳、测试逆变器、优化和改进以及维护和保养。
每一步都需要仔细操作和严格测试，以确保逆变器的性能和可靠性。
由MOS管、变压器搭建的逆变器电路及其制作过程
由MOS管、变压器搭建的逆变器电路及其制作过程逆变器，别称为变流器、反流器，是一种可将直流电转换为交流电的器件，由逆变桥、逻辑控制、滤波电路三大部分组成，主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换回路、反馈回路、LC振荡及输出回路、负载等部分，可分为半桥逆变器、全桥逆变器等。
目前已广泛适用于空调、家庭影院、电脑、电视、抽油烟机、风扇、照明、录像机等设备中。
逆变变压器原理它的工作原理流程是控制电路控制整个系统的运行，逆变电路完成由直流电转换为交流电的功能，滤波电路用于滤除不需要的信号，逆变器的工作过程就是这样子的了。
其中逆变电路的工作还可以细化为：首先，振荡电路将直流电转换为交流电;其次，线圈升压将不规则交流电变为方波交流电;最后，整流使得交流电经由方波变为正弦波交流电。
详解逆变器电路工作原理这里介绍的逆变器(见图1)主要由MOS场效应管，普通电源变压器构成。
其输出功率取决于MOS场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
2.工作原理这里我们将详细介绍这个逆变器的工作原理。
2.1.方波信号发生器(见图2)这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC.图示电路的最大频率为：fmax=1/2.2&TImes;3.3&TImes;103&TImes;2.2&TImes;10-6=62. 6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz.由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V.如图3所示。
从原理图到实物，手把手教你制作一个逆变器
从原理图到实物，手把手教你制作一个逆变器这次我们采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加……在之前我们发布过一些关于逆变器的文章都只是理论讲解很少去实践，其中一个很重要的原因就是没有材料，但也很想为大家去检测一下电路的可行性，自己动手制作成功的那个心情是买多少成品都无法比拟的，我们这次制作的主题仍然是怎么简单怎么来，这个电路经过改善已经测试成功，文章也会把测试结果分享给大家。
逆变器原理图上图是我们的逆变器原理图，这次我们采用了功率较大的三极管2N3055，而电阻只用了两个，且最好电阻的功率选大一点，这样电路的输出功率也会相应地增加，上图中用的是1W的400欧姆电阻，如果没有1W的也没关系，现在用到的最多的是1/4W的电阻，只要选择四个电阻并联大约是400Ω就可以了。
上图是不太容易见到的两个元件，第一张图片是带轴头的变压器，这里使用的变压器功率是10W，功率较小几乎驱动不了什么负载，大家做出来之后可以用LED灯去测试。
很多朋友想知道工作原理，这其实就是一个震荡电路，就是把直流电变成交流电，然后通过变压器升压变成220V，然后在输出端接上用电器即可，不过就这几个元件做出来的逆变器，输出波形肯定没有电网标准，但驱动电灯泡是足够的。
这是款12V的电源，输出功率可以达到65W，如果大家家里有更大功率的太阳能板或电源的话，可以直接使用，不过要注意电压需是12V，找到这些元件之后就可以连接电路了。
逆变器实际连接上图是实际连接电路图，大家可以看到电阻是用四个1/4W的电阻并联组成的，但是由于这款变压器的功率较低，这四个元件并联也属于大材小用，照着原理图把元件进行电气连接，最后检查无误后即可通电，但一定要注意，输出端电压已经超过人的安全电压，操作时要做好安全措施。
测试电路可行性在这里小编用万用表演示测试，是由于没有合适的用电器，且变压器的功率较低驱动不了大功率电器，所以用万用表代替用电器，测试输出电压。
逆变器的制作
DC/AC逆变器的制作这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
电路图工作原理这里我们将详细介绍这个逆变器的工作原理。
• 方波信号发生器（见图3）图3这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
• 场效应管驱动电路。
图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图4所示。
• MOS场效应管电源开关电路。
下面简述一下用C-MOS场效应管（增强型MOS 场效应管）组成的应用电路的工作过程（见图9）。
电路将一个增强型P沟道MOS场效应管和一个增强型N沟道MOS场效应管组合在一起使用。
当输入端为低电平时，P沟道MOS场效应管导通，输出端与电源正极接通。
当输入端为高电平时，N 沟道MOS场效应管导通，输出端与电源地接通。
在该电路中，P沟道MOS场效应管和N沟道MOS 场效应管总是在相反的状态下工作，其相位输入端和输出端相反。
通过这种工作方式我们可以获得较大的电流输出。
同时由于漏电流的影响，使得栅压在还没有到0V，通常在栅极电压小于1到2V时，MOS场效应管既被关断。
不同场效应管其关断电压略有不同。
详解由MOS管、变压器搭建的逆变器电路及其制作过程
详解由MOS管、变压器搭建的逆变器电路及其制作过
程
逆变器，别称为变流器、反流器，是一种可将直流电转换为交流电的器件，由逆变桥、逻辑控制、滤波电路三大部分组成，主要包括输入接口、电压启动回路、MOS开关管、PWM控制器、直流变换回路、反馈回路、LC振荡及输出回路、负载等部分，可分为半桥逆变器、全桥逆变器等。
目前已广泛适用于空调、家庭影院、电脑、电视、抽油烟机、风扇、照明、录像机等设备中。
逆变变压器原理
它的工作原理流程是控制电路控制整个系统的运行，逆变电路完成由直流电转换为交流电的功能，滤波电路用于滤除不需要的信号，逆变器的工作过程就是这样子的了。
其中逆变电路的工作还可以细化为：首先，振荡电路将直流电转换为交流电;其次，线圈升压将不规则交流电变为方波交流电;最后，整流使得交流电经由方波变为正弦波交流电。
详解逆变器电路工作原理
这里介绍的逆变器(见
2.工作原理
这里我们将详细介绍这个逆变器的工作原理。
2.1.方波信号发生器(见
这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC.
由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V.如2.3MOS。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逆变器制作全过程制作600W的正弦波逆变器，该机具有以下特点：1.SPWM的驱动核心采用了单片机SPWM芯片，TDS2285，所以，SPWM驱动部分相对纯硬件来讲，比较简单，制作完成后要调试的东西很少，所以，比较容易成功。
2.所有的PCB全部采用了单面板，便于大家制作，因为，很多爱好者都会自已做单面的PCB，有的用感光法，有点用热转印法，等等，这样，就不用麻烦PCB厂家了，自已在家里就可以做出来，当然，主要的目的是省钱，现在的PCB厂家太牛了，有点若不起（我是万不得已才去找PCB厂家的）。
3.该机所有的元件及材料都可以在淘宝网上买到，有了网购真的很方便，快递送到家，你要什么有什么。
如果PCB没有做错，如果元器件没有问题，如果你对逆变器有一定的基础，我保证你制作成功，当然，里面有很多东西要自已动手做的，可以尽享自已动手的乐趣。
4.功率只有600W，一般说来，功率小点容易成功，既可以做实验也有一定的实用性。
一、电路原理：该逆变器分为四大部分，每一部分做一块PCB板。
分别是“功率主板”；“SPWM驱动板”；“DC-DC驱动板”；“保护板”。
1.功率主板：功率主板包括了DC-DC推挽升压和H桥逆变两大部分。
该机的BT电压为12V，满功率时，前级工作电流可以达到55A以上，DC-DC升压部分用了一对190N08，这种247封装的牛管，只要散热做到位，一对就可以输出600W，也可以用IRFP2907Z，输出能力差不多，价格也差不多。
主变压器用了EE55的磁芯，其实，就600W而言，用EE42也足够了，我是为了绕制方便，加上EE55是现存有的，就用了EE55。
关于主变压器的绕制，下面再详细介绍。
前级推挽部分的供电采用对称平衡方式，这样做有二个好处，一是可以保证大电流时的二个功率管工作状态的对称性，保证不会出现单边发热现象；二是可以减少PCB反面堆锡层的电流密度，当然，也可以大大减小因为电流不平衡引起的干扰。
高压整流快速二极管，用的是TO220封装的RHRP8120，这种管子可靠性很好，我用的是二手管，才1元钱一个。
高压滤波电容是470uf/450V的，在可能的情况下，尽可能用的容量大一些，对改善高压部分的负载特性和减少干扰都有好处。
H桥部分用的是4个IRFP460，耐压500V，最大电流20A，也可以用性能差不多的管子代替，用内阻小的管子可以提高整机的逆变效率。
H桥部分的电路采用的常规电路。
下面是功率主板的PCB截图，长宽为200X150MM，因为，这部分的电路比较简单，所以，我没有画原理图，是直接画了PCB图的。
该板布板时，曾得到好友的提示帮助，特在此表示感谢。
2. SPWM驱动板和我的1KW机器一样，SPWM的核心部分采用了张工的TDS2285单片机芯片。
关于该芯片的详细介绍，这里不详说了。
U3,U4组成时序和死区电路，末级输出用了4个250光藕，H桥的二个上管用了自举式供电方式，这样做的目的是简化电路，可以不用隔离电源。
因为BT电压会在10-15V之间变化，为了可靠驱动H桥，光藕250的图腾输出级工作电压一定要在12-15之间，不能低于12V，否则可能使H桥功率管触发失败。
所以，这里用了一个MC34063（U9），把BT电压升至15V（该升压电路由钟工提供），实验证明，这方式十分有效。
整个SPWM驱动板，通过J1,J2插口和功率板接通，各插针说明如下：J2:2P-4P; 7P-9P; 13P-15P; 18P-20P 分别为H桥4个功率管的驱动引脚23P-24P为交流稳压取样电压的输入端。
J1:1P为2285输出至前级3525第10P的保护信号连接端，一旦保护电路启动，2285的12P输出高电平，通过该接口插针到前级3525的10P，关闭前级输出。
6P-7P-8P为地GND。
9P接保护电路的输出端，用于关闭后级SPWM输出。
10P-11P接BT电源。
下面是SPWM驱动板的电原理图和PCB截图：3.DC-DC驱动板DC-DC升压驱动板，采用的是很常见的线路，用一片SG3525实现PWM的输出，后级用二组图腾输出，经实验，如果用一对190N08，图腾部分可以省略，直接用3525驱动就够了。
因为这DC-DC驱动板，和我的1000W机上的接口是通用的，所以有双组输出，该机上只用了一组。
板上有二个小按钮开关，S1,S2，S1是开机的，S2是关机的，可以控制逆变器的启动和停机。
这驱动板，是用J3,J4接口和功率板相连的，其中J3的第1P 为限压反馈输入端。
下面是DC-DC升压驱动电路图和PCB截图：4.保护板我这次没有做保护板，有如下原因：首先是没有保护板该机也可以工作，加上这段时间比较忙，所以，保护板就拉下了；其次是：我这次公布的功率主板，是后来经修正过的，保护板上的接口也做了改动，而我的样机用的是没有修正过的PCB板，即便是做了保护板，也插不上去。
我倒是希望有朋友如果用我的PCB文档去厂家打样，不要忘记，多给我打一套，寄给我，我就可以根据新的功率主板来画保护板了。
下面是保护部分的电路图，是我学习了钟工公布的3000W上用的保护电路变化而来的。
二、主要部件的制作和采购1.SPWM主芯片2.主变压器主变压器是制作逆变器成功与否的关健，本机主变用的磁芯为EE55，材质PC40，我在杭州电子市场买到了一种质量很好的骨架，立式的，脚位11加11，脚粗1.2MM。
绕制数据：初级2T加2T，用10根0.93的线。
初级导线总面积为6.8平方MM，次级为0.93线一根，绕60T。
绕前准备：先准备骨架，把骨架上22个引脚，剪去4个，下面红圈处就是表示已经剪去的脚。
上面二个独立的脚是高压绕组用的，远离下面的脚有利于绝缘，中间及下面的脚是低压绕组用的，左边是一个绕组2圈，右边是另一个绕组2圈。
绕制步骤：A),先绕二分之一的高压绕组（次级），先在骨架上用高温胶带粘一层，这样做是为了防止导线打滑，用一根0.93线绕一层，约30圈（注意的是，高压绕组的线头要做好绝缘，我是套进一小段热缩套管，用打火机烤一下，就紧紧包在线头上了），再用胶带固定住线头，不要让它散出来，并在高压绕组的外面用高温胶带包三层。
B)，下面就可以绕低压绕组了（初级），低压绕组分成二层绕，也就是每一层是2加2，用5根线并绕，我画了一个图（见下面图），不知大伙能不能看清楚结构情况。
先用5根0.93线绕2圈（见图二中红线），中间留空隙，再在空隙处用另外5根线绕2圈（见图二中蓝线），每根线长约37CM。
用同样的方法绕二层，层间包二层胶带，这样就相当于用了10根线并绕。
绕完低压绕组，在绕组外用高温胶带包三层。
绕低压绕组要注意的问题是：线头留在下面，即骨架引脚处，线尾留长一点，暂时留在骨架的上面（等绕完高压绕组后要向下折下来）。
从（图一）可以看出，实际上，低压绕组的头和尾是有一段是重叠的，也就是不是2圈，而是约2.2圈，这样做可以大大减少漏感。
C)，再继续绕高压绕组，绕完另外的30圈，要注意的是，这30图要和里面的30圈绕向相同，这点很关健。
如果一层绕不下，就把剩下几圈再绕一层。
D)，绕完高压绕组后，在外面用高温胶带包三层，就把低压绕组原先留在上面的线头折下来（见图三），准备焊在骨架的脚上。
去漆可以用脱漆剂，用棉签沾一点脱漆剂，抹在线头上，过一会儿，漆就掉下来了，就可以焊了。
E），再后在整个绕组的外面包几层高温胶带，绕好的线包外观要饱满平整。
F），现在可以插磁芯了，插磁芯之前要对磁芯的对接面做清洁处理，我是用胶带粘几下，把磁芯对接面的粉末全清洁干净，插入磁芯，用胶带扎紧，有条件的话对磁芯对接处用胶水做固定。
我发现用这种方法绕制的变压器漏感比较小。
以前用铜带绕制，漏感一般在0.8uH以上，现在可以做到0.4uH以下。
我想原因是：因为铜带要焊引出线头，这样就留下了一个锡堆，再绕高压绕组时，中间就有一个空隙，导致耦合不紧。
下图为测试漏感示意图。
如果有条件，一定要做一个耐压测试，任一个低压绕组对高压绕组的绝缘要在1500V以上，这样才可以放心使用。
3. AC输出滤波磁环对于象我这样纯手工打造的爱好者来讲，这个磁环的绕制也是十分头痛的事。
磁环是采用直径40MM的铁硅铝磁环，用1.18的线，在上面穿绕90圈，线长约4.5米，如果用导磁率为125的磁环，电感量大约在1.5mH，用导磁度为90的磁环，电感量大约在1mH左右。
我做过试验，用二个这样的磁环，每个电感量在0.7mH以上就可以正常工作了。
绕制时分二层，第一层，45圈，因为磁环外圈和内圈的周长不同，所以第一层绕时，内圈的线要紧密排列，而外圈的线是每圈之间留有一个空隙的。
绕第二层时，内圈是叠在第一层线上，外圈是嵌在第一层线的空隙中，这样绕出来的线圈才好看。
当然，好象是否好看，也不影响使用。
下面是我在淘宝上买过磁环的网店（无意为商家做广告，只是方便朋友们采购）。
注意，绕这个磁环时，一定要戴手套，否则，导线会让你勒出血泡的。
4.散热风扇本机前级功率管和H桥的功率管都用风扇散热（安装方法下面再详述），这是一种小型仪表风扇，比电脑上的CPU风扇还要小一点，实验证明，在600W输出的情况下，H桥的4个功率管散热不成问题，但前级的二个功率管好象散热不够一点，如果有可能，最好用大一点的风扇。
这风扇也是在淘宝网上买的，但现在这家店中好象没有了，只能用其它差不多的风扇代替了三、安装与调试：本机的安装调试并不复杂，但安装前必须做到二点：1.所有元器件必须是好的，器件的耐压和工作电流一定要够，尽可能用新器件，有条件的话装前对元器件作一番测试。
2.PCB质量一定要好，装前最好仔细地检查一下，有没有铜箔毛刺引起的短路等。
下面我讲一讲各板子的安装过程要注意的事项：1.功率主板：功率主板的安装，因为都是一些大器件，所以安装是比较方便的。
大功率管的安装：先把大功率管的脚弯成如下图所示的样子，然后把管子金属面朝上，将管脚插入焊接孔，在功率管的金属面上涂一点导热硅脂，再覆盖一层矽胶片做绝缘。
再把散热器盖上，从PCB下面升上来一个M3的螺丝，拧在散热器，并拧紧，这样，散热器就紧紧压在大功率管上了，再在反面把管脚焊好。
这种装法，主要是更换功率管比较方便。
板子装完后，接入12V直流电，见上图，按一下S1开关，驱动板就开始工作了，测一下工作电流，一般应该在40MA左右，将示波器探头接到图中PWM输出处，应该看到二路互为相反的PWM波输出，频率在28K左右，幅度为12V。
因为这块板子，当初我画的时候，是和我的1000W机通用的，所以，插针处有二对输出，但在600W机中只用了左边的一对。
3. SPWM驱动板SPWM驱动板，因为元器件较多，所以，安装时一定要细心，元器件不能有问题，也不能装错。
特别是板上的高速隔离光藕TLP250，买时一定要注意质量，现在淘宝上的价格很乱，我曾经买到很便宜的，全新的才2.8元一个，结果发现是打磨后重新印字的假货。
