《测绘内业整图工具》完整教程
测绘中级附合导线测量的内业计算的方法步骤
测绘中级附合导线测量的内业计算的方法步骤1.数据整理：将所有野外测量得到的数据整理并记录在测量数据表中，包括所有测角、测距的观测值和对应的仪器误差。
2.角度计算：按照附合导线中的角度连接关系，计算方位角、前方差以及前后角差等。
首先，计算第一站的初始方位角，即参考方位角。
其次，计算后续各站的方位角，可以使用闭合导线平差法或者条件方程平差法。
最后，计算前后角差，验证闭合条件是否满足。
3.距离计算：根据实地测距所得的观测值，考虑仪器误差等因素，计算出各测线的长度。
常用的计算方法包括直接计算法、估计法和逐差法。
4.坐标计算：根据已知的控制点坐标和测量所得的距离和角度，计算出各测站点的坐标。
常用的计算方法包括方位角距离平差法和三角测量法等。
5.平差计算：根据所得的测角、测距和坐标数据，进行平差计算，得到更为准确的测量结果。
常用的平差方法有角度平差、距离平差和坐标平差等。
6.误差分析：对测量结果进行误差分析，包括观测误差和计算误差。
观测误差一般通过残差分析来评估，计算误差可以通过方差分析和误差传递公式来分析。
7.结果检查：对计算结果进行检查，验证闭合导线是否满足精度要求，是否存在明显的错误。
若检查发现有误，需要重新检查数据，重新计算。
8.输出成果：将最终的计算结果进行整理和输出，包括测线图、测量报告和计算表格等。
以上是测绘中级附合导线测量的内业计算方法步骤。
在实际工程中，根据具体的测量任务和要求，可能还需要进行其他的计算和处理，如高程计算、误差传递分析等。
因此，在进行内业计算时，还需根据具体情况进行灵活运用和适当调整。
数字测图的内业成图
实验数字测图的内业成图
学时：2～４学时。
实验性质：综合性实验。
一、目的与要求
（1）掌握ＣＡＳＳ地形成图软件编辑地形图的方法。
（2）学会解决绘图过程中遇到的实际问题。
二、仪器与工具
每人：ＣＡＳＳ成图软件系统、计算机一台。
三、实验步骤或方案（设计性实验、研究创新性实验）
1、如果采用键盘录入数据的话，则其操作步骤为：
（1）在记事本里，按照CASS60的数据格式（点号，，Y坐标，X坐标，H高程），将所有的坐标录入，保存为＊.dat格式文件。
（2）打开ＣＡＳＳ６.０成图软件，进入绘图系统。
（3）定显示区(即打开＊.dat格式文件)。
（4）改变当前比例尺。
（5）展点/野外测量数据。
（5）按照现场绘制的草图绘制地形图。
2、如果采用全站仪内存数据的话，则其操作步骤为：
（1）利用数据传输线将全站仪和微机连接，并打开ＣＡＳＳ６0成图软件，进入绘图系统。
（2）按照成图软件菜单提示，将野外观测的坐标数据传到计算机上来。
（注：以上两步上个实验已完成）
（3）参照1中第(3)～（5）。
四、注意事项
（1）一定要按照CASS的数据格式输入数据，否则将会出错，并保存为为＊.dat格式文件。
（2）在编辑数字地形图的过程中，一定要注意屏幕左下角的菜单命令栏的
提示。
（3）要对照草图绘制，不能与实际地形不相符。
五、应交成果
（1）数字地形图
（2）草图
（3）实验报告。
六、思考题
（1）编辑菜单没有显示出来，如何解决此问题？
（2）如何能够更精确的捕捉测点？。
大比例数字测图内业绘图技巧及质量控制

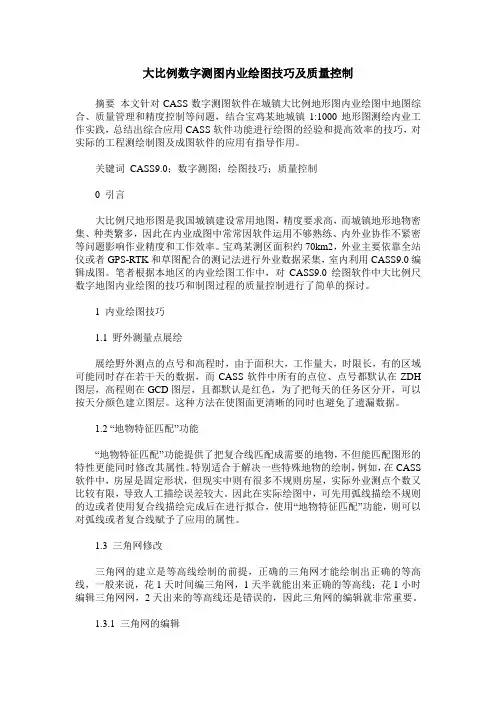

大比例数字测图内业绘图技巧及质量控制摘要本文针对CASS数字测图软件在城镇大比例地形图内业绘图中地图综合、质量管理和精度控制等问题，结合宝鸡某地城镇1:1000地形图测绘内业工作实践，总结出综合应用CASS软件功能进行绘图的经验和提高效率的技巧，对实际的工程测绘制图及成图软件的应用有指导作用。
关键词CASS9.0；数字测图；绘图技巧；质量控制0 引言大比例尺地形图是我国城镇建设常用地图，精度要求高，而城镇地形地物密集、种类繁多，因此在内业成图中常常因软件运用不够熟练、内外业协作不紧密等问题影响作业精度和工作效率。
宝鸡某测区面积约70km2，外业主要依靠全站仪或者GPS-RTK和草图配合的测记法进行外业数据采集，室内利用CASS9.0编辑成图。
笔者根据本地区的内业绘图工作中，对CASS9.0绘图软件中大比例尺数字地图内业绘图的技巧和制图过程的质量控制进行了简单的探讨。
1 内业绘图技巧1.1 野外测量点展绘展绘野外测点的点号和高程时，由于面积大，工作量大，时限长，有的区域可能同时存在若干天的数据，而CASS软件中所有的点位、点号都默认在ZDH 图层，高程则在GCD图层，且都默认是红色，为了把每天的任务区分开，可以按天分颜色建立图层。
这种方法在使图面更清晰的同时也避免了遗漏数据。
1.2 “地物特征匹配”功能“地物特征匹配”功能提供了把复合线匹配成需要的地物，不但能匹配图形的特性更能同时修改其属性。
特别适合于解决一些特殊地物的绘制，例如，在CASS 软件中，房屋是固定形状，但现实中则有很多不规则房屋，实际外业测点个数又比较有限，导致人工描绘误差较大。
因此在实际绘图中，可先用弧线描绘不规则的边或者使用复合线描绘完成后在进行拟合，使用“地物特征匹配”功能，则可以对弧线或者复合线赋予了应用的属性。
1.3 三角网修改三角网的建立是等高线绘制的前提，正确的三角网才能绘制出正确的等高线，一般来说，花1天时间编三角网，1天半就能出来正确的等高线；花1小时编辑三角网网，2天出来的等高线还是错误的，因此三角网的编辑就非常重要。
测绘零件图的方法与步骤
在工厂设计部门，经常会遇到测绘零件的情况。
由于受到时间和场所的限制，常常是在现场边测量边手绘草图，回设计室后再根据草图画出正式的零件图。
首先我们得知道常用的测量工具有哪些？测量方法是什么？下面介绍这方面的知识。
一、常用测量工具及测量方法1.测量工具测量尺寸常用的工具有：直尺、内卡钳、外卡钳，测量较精密零件常用的是游标卡尺和千分尺等。
2.常用的测量方法1）测量直线尺寸：一般可用直尺直接测量，有时也用三角板与直尺配合进行，如图1所示。
若要求精确时，则要用游标卡尺进行测量。
此外还有专用量具，如螺纹规、圆角规等。
图1 用直尺直接测量零件的长度2）测量回转体的内外径：测量外径用外卡钳如图2-1，测量内径用内卡钳如图2-2所示。
测量时要将内、外卡钳上下、前后移动，量得的最大值为其内径或外径。
用游标卡尺测量时的方法与用内、外卡钳时相同，如图2-3所示。
图2-1 图2-2 图2-3图2 回转体内、外径测量工具与方法3)测量壁厚如图3所示，可用外卡钳与直尺配合使用。
计算A-B的尺寸就是零件的壁厚χ。
4)测量孔间距如图3-2所示，可用外卡钳测量相关尺寸，再进行计算就得到孔间距A=a+d图3-1 图3-2图3 零件壁厚与孔间距的测量工具与测量方法5)测量轴孔中心高如图4-1所示，用外卡钳及直尺测量相关尺寸，再进行计算。
图中所示的水平孔的中心高A=B+D/26)测量圆角如图4-2所示，为圆规角测量的方法。
每套圆角规有很多片，一半测量零件的外圆角、一半测量零件的内圆角。
每片上均显示有圆角半径的大小，测量圆角时只要在圆角规中找出与被测量部分完全吻合的一片，则圆角规上这一片上显示的读数即为圆角半径。
铸造圆角一般目测估计大小即可。
若手头上有工艺资料则应选相应的数值而不必测量。
图4 测绘零件图步骤示例7)测量螺纹可用螺纹规或拓印法测量，测量螺纹要测出直径和螺距的数据。
对于外螺纹，测大径和螺距；对于内螺纹，测量小径和螺距，然后查手册取标准值。
数字测图内业处理
地形图测量的外业及内业处理过程（2）这里主要用南方成图软件做实例一、软件的安装：1.首先安装AUTOCAD2004或者AUTOCAD2005，安装目录任意选择。
2.安装“Cass6.1 For AutoCAD2004&2005”，目录必须为默认。
（这是原程序，安装可以就能运行的）（二）CASS6.1软件的使用：1.坐标数据文件格式：点号，编码，Y坐标，X坐标，高程；文件类型为“.dat”2.每个项目第一次运行CASS6.1时需先设置绘图比例尺（默认的为1：500，绘图比例尺的解释：就是软件用来确定符号大小，填充间距，方格网大小等与绘图比例尺相关的内容），当文件存盘后，下次运行就无需再次设置比例尺。
3.软件基本设置“CASS6.1参数配置”和“AUTOCAD系统配置”（围墙是否封闭为“是”，展点注记为“分置”；绘图区域中使用快捷菜单为“不选”，颜色显示中为“默认”，“选择模式”中的各项选择）4.绘制多义线命令“pl”，那么画出的多义线的图层和线型将是“当前图层”和“当前线型”，画这个线主要是在后面进行属性的转换。
因为很多的东西我们不一定在一个时间内把它处理好，所以要反复的做一件事情。
5.对象实体分为几种类型：文本，块，线，不同的实体类型的属性项目列表（对象特性列表）是不一样的，他们之间也不可能相互转换，即文本型的对象是不能变成线型对象，同样块也不能变成线。
在这里特别就是要强调一点，如果你要对块进行修改是可以的，方法很多，你可以把块打散，但尽量不要使用这个方法。
采用块编辑比较实用，对图没有生命影响，这个就可以减少图的复杂性。
6.制作块的命令“制作图块”或者是“WBLOCK”…，也可以用“局部存盘”来实现；图块之间可以按照坐标“插入图块”进行拼接（如果查入失败，就用xref进行插入），这些功能用于接图、编图、分工做图。
分工做图时最好是以分幅线来划，因为这样可以提前发现分幅之后有可能发生的某些异常，同时这些线迟早也要被断开。
实验四 数字测图内业成图方法 指导书

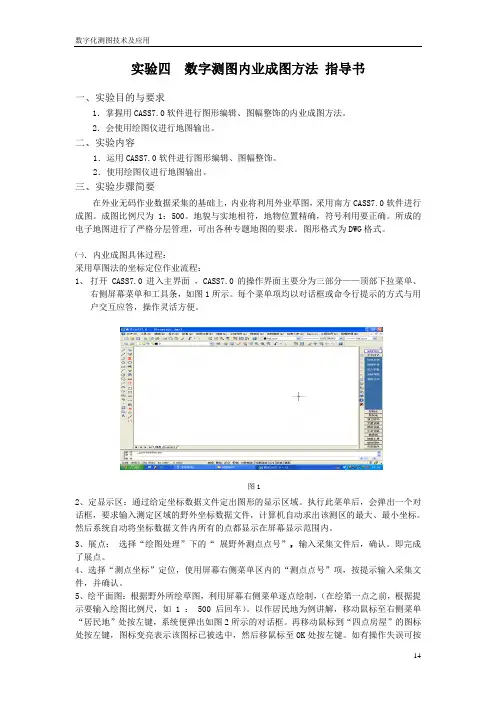

实验四数字测图内业成图方法指导书一、实验目的与要求1．掌握用CASS7.0软件进行图形编辑、图幅整饰的内业成图方法。
2．会使用绘图仪进行地图输出。
二、实验内容1．运用CASS7.0软件进行图形编辑、图幅整饰。
2．使用绘图仪进行地图输出。
三、实验步骤简要在外业无码作业数据采集的基础上，内业将利用外业草图，采用南方CASS7.0软件进行成图。
成图比例尺为1：500。
地貌与实地相符，地物位置精确，符号利用要正确。
所成的电子地图进行了严格分层管理，可出各种专题地图的要求。
图形格式为DWG格式。
㈠．内业成图具体过程：采用草图法的坐标定位作业流程：1、打开 CASS7.0进入主界面，CASS7.0的操作界面主要分为三部分——顶部下拉菜单、右侧屏幕菜单和工具条，如图1所示。
每个菜单项均以对话框或命令行提示的方式与用户交互应答，操作灵活方便。
图12、定显示区：通过给定坐标数据文件定出图形的显示区域。
执行此菜单后，会弹出一个对话框，要求输入测定区域的野外坐标数据文件，计算机自动求出该测区的最大、最小坐标。
然后系统自动将坐标数据文件内所有的点都显示在屏幕显示范围内。
3、展点：选择“绘图处理”下的“ 展野外测点点号”，输入采集文件后，确认。
即完成了展点。
4、选择“测点坐标”定位，使用屏幕右侧菜单区内的“测点点号”项，按提示输入采集文件，并确认。
5、绘平面图：根据野外所绘草图，利用屏幕右侧菜单逐点绘制，（在绘第一点之前，根据提示要输入绘图比例尺，如 1 ： 500 后回车）。
以作居民地为例讲解，移动鼠标至右侧菜单“居民地”处按左键，系统便弹出如图2所示的对话框。
再移动鼠标到“四点房屋”的图标处按左键，图标变亮表示该图标已被选中，然后移鼠标至OK处按左键。
如有操作失误可按回退继续操作。
图2选择“居民地”图层的对话框6、加注记：利用屏幕右侧菜单的“文字注记”，在左边的文字框或右边的图块框都可以选取，并依照提示完成有关文字的注记。
导线测量的内业计算步骤
1)绘制计算草图,在表内填写已知数据和观测数据；2）计算角度闭合差：f β= ∑β测-∑β理= ∑β测-（n-2)×1800 角度容许闭合差的计算若： f β≤ f β容，则：角度测量符合要求，否则角度测量不合格，则1）对计算进行全面检查，若计算没有问题，2）对角度进行重测3）调整角度闭合差,并计算改正后的角度：角度改正数： （n —测角个数）角度改正数计算，按角度闭合差反号平均分配。
4）按调整后的角度推算各边的方位角：α前、 α后表示导线前进方向的前一条边的坐标方位角和与之相连的后一条边的坐标方位角。
β左 为前后两条边所夹的左角， β右为前后两条边所夹的右角。
5）计算坐标增量：6）坐标增量闭合差的计算：坐标增量的符号取决于12边的坐标方位角的大小理论上：实际上：坐标增量闭合差可以认为是由导线边长测量误差引起的；i f v n ββ=-AB AB A B AB AB AB A B AB D y y y D x x x ααsin cos =-=∆=-=∆⎭⎬⎫-+=+-=右后前左后前βααβαα180180∑∑=∆=∆00理理y x ⎪⎪⎭⎫ ⎝⎛∆-∆=∆-∆=∑∑∑∑理测理测y y f x x f y x ∑∑∆=∆=测测y f x f y x7）调整坐标增量闭合差：8）计算改正后的增量：检核条件：9）按改正后的增量推算各点坐标。
依次计算各导线点坐标，最后推算出的终点1的坐标，应和1点已知坐标相同。
∑∑-=-=y y x x f v f v yi i i xii i v y y v x x +∆=∆+∆=∆改改∑∑=∆=∆00理理y x 改改i i i i i i y y y x x x ∆+=∆+=--11。
测绘中级附合导线测量的内业计算的方法步骤完整版
测绘中级附合导线测量的内业计算的方法步骤完整版测绘中级附合导线测量的内业计算的方法步骤HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第三节导线测量的内业计算导线测量内业计算的目的就是计算各导线点的平面坐标x 、y 。
计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错、算错，成果是否符合精度要求，起算数据是否准确。
然后绘制计算略图，将各项数据注在图上的相应位置，如图6-11所示。
一、坐标计算的基本公式1．坐标正算根据直线起点的坐标、直线长度及其坐标方位角计算直线终点的坐标，称为坐标正算。
如图6-10所示，已y图6-10 坐标增量计算知直线AB 起点A 的坐标为（x A ，y A ），AB 边的边长及坐标方位角分别为D AB 和αAB ，需计算直线终点B 的坐标。
直线两端点A 、B 的坐标值之差，称为坐标增量，用Δx AB 、Δy AB 表示。
由图6-10可看出坐标增量的计算公式为：=-=?=-=?AB AB A B AB AB AB A B AB D y y y D x x x ααsin cos （6-1）根据式（6-1）计算坐标增量时，sin 和cos 函数值随着α角所在象限而有正负之分，因此算得的坐标增量同样具有正、负号。
坐标增量正、负号的规律如表6-5所示。
则B 点坐标的计算公式为：+=?+=+=?+=AB AB A AB A B AB AB A AB A B D y y y y D x x x x ααsin cos （6-2）例6-1 已知AB 边的边长及坐标方位角为456380m 62.135'''?==AB AB D α，，若A 点的坐标为m 82.658m 56.435==A A y x ，，试计算终点B 的坐标。
解根据式（6-2）得 2．坐标反算根据直线起点和终点的坐标，计算直线的边长和坐标方位角，称为坐标反算。
1比10000基础测绘内业处理步骤
1比10000基础测绘内业处理步骤一数据采集现将JX4空三加密数据成果转换VirtuoZo格式恢复立体模型，根据立体模型进行数据采集；生成图形文件，导出DXF文件。
1.1立体测绘地物、地貌数据的原则：1.原则上由内业定位，外业定性，内业对有把握能够判准的地物、地貌元素，按图式符号直接采集。
2.每幅图需测出图廓外5mm。
自由图边外最近的电线杆架必须测绘，以保证图内电线有连接方向。
3.对有把握且轮廓全部可见的地物、地貌元素，要用测标中心切准地物外轮廓或定位点、线直接绘出，不得遗漏、变形和移位。
4.地物轮廓部分可见的（另有部分被阴影或影象遮盖），则测绘部分轮廓。
在疑难处用红色圆标注范围，并在北图廓线外侧的图幅空白处予以登记说明，留待外业进行处理。
1.2地貌测绘的内容1.基本等高距为5M，山地计曲线间密度小于5MM时可不插绘首曲线；2.各种天然或人工修筑的坡、坎等，其斜坡在图上的投影小于2mm时用陡坎表示，大于2mm时用斜坡符号描绘。
3.高程注记点应优先选在下列位置：图上每隔10-15cm测注一个；二数据编辑利用Geoway软件平台进行数据加工，加工后输出Shapefile 格式成果数据文件。
主要内容包括：数据准备、数据导入、数据整合、数据加工、数据接边、数据检查、成果输出。
2.1、数据准备数据目录准备：新建“原始数据”、“数据加工”、“最终成果”、“检查图”目录，将DXF格式数据放至“原始数据”目录下。
2.2、数据导入将AutoCAD R12版DXF格式数据按方案方式导入到Geoway工程中，导入时选择块作地物类、厚度作地物类，设置方案对照表。
保证导入的DXF数据完全对应到1:10000数据库结构中。
2.3、数据整合删除长度小于0线段，对数据进行裁外处理。
全图检查数据丢漏、各图层地物表示是否正确，有向点符号方向是否正确，注记内容和位置是否正确。
若有错应参照底图改正，修改后的结果应与DWG 成果保持一致。
道路纵横断面内业成图方法.pptx
测绘职业训练之道路测量 在出现的对话框中选择由图面 高程点生成，然后会出现如右 图所示对话框，在里面可以设 定一些参数，并可以选择适合 的位置放置生成的断面图。
第6页/共14页
测绘职业训练之道路测量
生成的断面图：
第7页/共14页
测绘职业训练之道路测量
整饰后的断面图：
第8页/共14页
第11页/共14页
测绘职业训练之道路测量
整饰后的横断面图：
（放大后的横断面图：）
第12页/共14页
第13页/共14页
感谢您的观看！
第14页/共14页
测绘职业训练之道路测量
二、利用里程文件成横断面图 选择如右图所示命令，然后 在选择需要的里程文件：
第9页/共14页
测绘职业训练之道路测量
然后在出现的“绘制纵断 面图”对话框里进行参数 设置，并选取适合的位置 放置生成的断面图。
第10页/共14页
测绘职业训练之道路测量
生成的横断面图：
（放大后的横断面图：）
测绘职业训练之道路测量
第2页/共14页
测绘职业训练之道路测量
内业成图数据格式
（1）基本的cass坐标数据格式
（2）利用里程文件成图数据格式
第3页/共14页
测绘职业训练之道路测量
内业成图方法 一、利用cass坐标数据文件成纵断面图
注：可以设定图比例尺和注记高程点距离
第4页/共14页
测绘职业训练之道路测量 展出高程点后，用多段线将各点连接， 如下图所示。然后开始绘制纵断面图， 选择如右图命令，然后再选择画好的 多段线，会出现“断面线上取值”的 对话框。
测绘技术中的野外测量与室内绘图操作指南
测绘技术中的野外测量与室内绘图操作指南在现代测绘技术的应用和发展中，野外测量和室内绘图是不可或缺的环节。
野外测量是指在户外进行各种测量工作，室内绘图则是将野外测量所得的数据进行处理和绘制图件的过程。
本文将为读者提供一份针对测绘技术中野外测量和室内绘图操作的指南。
1. 野外测量1.1 数据准备和设备检查在进行野外测量之前，首先需要准备好所需的测量设备和相关资料。
仪器的准确性和可靠性是保证测量结果精准的前提。
因此，对测量仪器进行校准和检查是非常重要的。
此外，还需要准备好地形图、测量点的坐标和其他相关数据。
1.2 选择测量方式根据实际需求和测量对象的不同，可以选择不同的测量方式。
例如，对于较大的区域测量，可以采用GPS测量方法；对于小型建筑物的测量，可以使用全站仪。
根据实际情况选择合适的测量方式，可以提高测量的效率和准确性。
1.3 野外测量操作在进行野外测量时，需要注意以下几点：- 进入测量现场后，需要先对测量仪器进行校准，以确保测量的准确性。
- 根据测量任务的实际情况，选择合适的位置和测量方式，进行准确的数据测量。
- 在进行实际测量时，要注意仪器的稳定性和测量点的准确性。
避免在测量过程中出现人为误差。
- 测量过程中要注意安全，尽量避免危险区域，保证人员的安全。
2. 室内绘图2.1 数据处理和分析在野外测量结束后，需要对野外测量所得的数据进行处理和分析。
首先，需要对测量数据进行筛选和清理，去除可能的异常值。
然后，通过数学模型和数据分析方法，对数据进行处理和计算，得到最终的测量结果。
2.2 绘图软件和工具选择目前，有各种各样的绘图软件和工具可供选择。
在进行室内绘图时，可以根据自己的需求和熟悉程度选择合适的绘图软件和工具。
例如，AutoCAD、ArcGIS等软件都是比较常用的绘图工具，具有强大的绘图功能和用户友好的界面。
2.3 绘图操作室内绘图主要包括绘制不同比例尺的平面图、剖面图和三维模型等。
在进行绘图操作时，需要注意以下几点：- 确定绘图比例尺和图纸大小，根据实际需要进行选择。
使用测绘软件的步骤和技巧
使用测绘软件的步骤和技巧随着科技的不断发展，测绘软件已经成为现代测绘工作的重要工具。
相比传统的纸质测绘，测绘软件具有更高的精度、更高的效率和更多的功能。
然而，对于初次接触测绘软件的人来说，可能会觉得有些复杂和难以上手。
在本文中，我们将为大家介绍一些使用测绘软件的步骤和技巧。
第一步，安装和启动测绘软件。
在使用测绘软件之前，我们首先需要将其安装在计算机上。
安装过程通常比较简单，只需要按照软件指导一步步进行即可。
安装完成后，我们可以通过双击软件图标来启动测绘软件。
第二步，创建工程并导入数据。
在启动测绘软件后，我们需要创建一个新的工程来进行测绘工作。
在创建工程时，我们可以为其指定一个名称和保存路径。
创建完成后，我们可以通过导入功能将需要处理的测绘数据导入到工程中。
这些数据可以是从测绘仪器中直接传输过来的，也可以是先存储在计算机中的文件。
第三步，进行数据处理和编辑。
在导入数据后，我们可以开始对其进行进一步的处理和编辑。
测绘软件通常提供了许多强大的功能，包括数据修正、变换、拟合等。
通过这些功能，我们可以对测绘数据进行精确的校正和修正，以确保数据的准确性。
第四步，绘制和呈现测绘结果。
在完成数据处理和编辑后，我们可以使用测绘软件提供的绘图工具来绘制测绘结果。
绘图工具通常包括点线面符号、注记、比例尺、图例等。
通过这些工具，我们可以将测绘结果以直观和易于理解的方式呈现出来。
第五步，导出和分享测绘成果。
在绘制完成后，我们可以将测绘结果导出到常见的文件格式，如图像文件、PDF文件等。
这样，我们就可以方便地将成果分享给其他人。
同时，测绘软件还提供了打印和打包等功能，方便我们在需要时进行多种输出方式。
除了以上的基本步骤外，还有一些使用测绘软件的技巧可以帮助我们更加高效地进行工作。
首先，了解软件的功能和快捷键。
测绘软件通常具有丰富的功能和快捷键，我们可以通过学习和掌握这些功能和快捷键，来提高我们的工作效率。
例如，掌握绘图工具的使用方法和快捷键，可以快速绘制出符合要求的测绘结果。
《测绘内业整图工具》完整教程
1、纵、横断面图的绘制； 2、高程数据、图面文字的后处理； 3、对线路中线的处理； 4、等高线的绘制处理； 等等。。。。。。 下面逐一解决这些问题，使操作程序化，自动化。
测绘内业整图软件报告书
测绘内业整图工具 软件报告书
工程勘察部 测量室
二零零七年十二月
测绘内业整图软件报告书
前言
工程类测绘一般为工程的设计、施工服务，目前市场上的测绘软件虽然有很多，但它们 只是在大体框架上被测绘行业利用，具有通用性，但在实际工作中需要更多的细节上的操作 具有特殊性，并且随测绘性质和目的的不同而有所不同。为设计行业服务所需要的比例尺比 较大，一般为 1：500、1：1000、1：2000 三种，工作方式外业采用野外数字化测量、内业 利用计算机辅助成图，在内业处理上的工作量比较大。对于如何提高数据的内业处理效率， 减轻烦琐且重复性的工作是很有必要的。
设
度
高
、
面
线
提
的
续
选
量
择
标
字高
载
标
避线
本
制
框
直
改
剪
维
程
角
点
度
取
注
高
记
距
集
操
注
让绘
程
制
序
互
程
作
换
展
绘
绘
示
等
文
撤
强
卸
点
制
制
坡
数字化测 图内业成图法
外关闭其它图层，把要修改的图层置为当前，更直观明了。
交通设施主要包括公路、铁路、涵洞等地物。当选择相应的地 物符号后，依次确定地物通过的点位可绘出相应的交通设施。
在绘制双线道路时，可以按照双线实测的点位连绘双线；也可 以选绘出双线的某一边再点击双线另一边的一侧绘出另一边；或者先 绘出双线的某一边再在命令行输入宽度值绘出另一边。在绘制虚实线 表示的双线地物时，要注意把虚线绘在光辉部，实线绘在阴暗部。光 辉部是指太阳照射的部位，太阳是在西北方向照射的。随着双线地物 方向的变化，应在相互交叉处变换虚实线。在绘制水系设施时，要注 意水流的流向。
2、等高线的条数不合理，有的地面点的高程正好处在等高线高程 的附近，比如比等高线的高程高或低一至两厘米，这样往往出现由于 个别高程点而绘出的小圆圈等高线，而这些小弧岛式的圆圈等高线又 没有什么实际价值，所以要把这些等高线删除掉，并把地面点的高程 作些改动，这样既美观又不妨碍地形图的应用。
巴彦淖尔市水利水电勘测设计院
栏目绘制，打开屏幕菜单中的居民地栏目后，即出现居民地和垣栅 窗口。在本窗口中选择相应的地物类型进行绘制。 1、四点房屋
房屋的投影形状是方形、矩形，并且在实地测定三个房屋角 点，或者测定两个房屋角点并且丈量了房屋的宽度时，选择此类 型。在命令行选择相应的测定条件后，对照草图选定点位即可绘 出相应的房屋。
与等高线绘制的高程点可以不参与建网。这样在修剪等高线时工作量就
小点。
如果选用文件建网，则通过输入数据文件名选择相应的文件即可建
网。建网时可以显示建网的结果，也可不显示建网的结果。如果选用由
图面而建网，则应在建网前在图面上绘制出一条复合闭合线，并把参与
等高线绘制的点位圈定在内。建网时直接选定复合线即可。由图面建网
RTK内业作图培训
宗地分割 宗地分割线要选用复合 线：命令是PL
宗地合并 宗地合并之后宗地属性为 第一个选择的宗地的属性
录入属性
录入属性
成果输出
成果输出
工程应用
内容提要
几何要素查询 方格网法土方计算 等高线法土方计算 区域土方量平衡 DTM法土方计算 断面法进行土方量计算
几何要素查询
运行界面
运行界面
菜单与命令行
左侧属性框
左侧属性框：图层、常用、信息、快捷地物和属性
右侧屏幕菜单
右侧屏幕菜单：主要应用于绘制各种地物。
CASS功能
• CASS主要应用：地形成图、地藉成图、工程测量应用、 土地利用等。
地形成图
地籍成图
工程应用
地形成图
地形成图
内容提要
• 地形成图简介 • 制作流程
Page
12
地形图简介
详细表示地表上居民地、道路、水系、境界、土质、植 被等基本地理要素且用等高线表示地面起伏的一种按统一规 范生产的普通地图。
地形图简介
地形图简介
制作流程
数据输入
可以使用CASS自带的dgx.dat数据实验
定显示区与展点
定显示区：通过给定坐标数据文件定出图形的显示区域。 每作一幅新图形时最好先做这一步。但若是没有做这一 步，也可随后用右侧屏幕菜单中的“缩放全图”按钮实 现全图显示。 展点： • 展高程点 • 野外测点点号 • 野外测点代码 • 野外测点点位 • 切换展点注记
绘制地物
从右侧屏幕菜单中选择需要绘制的地图符号，并按命令 行提示绘制。
生成等高线
建立DTM模型
数字地面模型(Digital Terrain Model，简写为DTM) 是在一定区域范围内规则网点或三角网点的平面 坐标(x，y) 及其地物性质(如地震烈度、气压值等) 的数据集合，如果此地物性质是该点的高程z，则 此数字地面模型又称为数字高程模型(DEM)。
测绘工具箱使用说明
欢迎使用测绘工具箱一、功能简介： (3)二、CAD绘图 (3)2．1、编辑线段 (3)2．1．1、合并、加点、减点、反向 (3)2．1．2、批量修剪、批量延伸 (3)2．1．3、重复图元删除 (4)2．1．4、窗内掏出或输出 (4)2．1．5、线上点抽稀 (4)2．1．6、直线、圆、圆弧转为多段线 (4)2．1．7、建组合与拆散组 (4)2．2．等高线类 (4)2．2．1、生成等高线 (4)2．2．2、内插等高线 (4)2．2．3、等高线赋高程 (4)2．2．4、计曲线标注 (5)2．2．5、样条曲线转多段线 (5)2．2．6、多段线转样条曲线 (5)2．2．7、二维线与三维线互换 (5)2．3、点、文字类 (5)2．3．1、文字遮盖 (5)2．3．2、假高程改为真高程 (5)2．3．3、标注XY坐标 (6)2．3．4、增值标注 (6)2．3．5、展点 (6)2．3．6、拾取坐标 (6)2．3．7、取线上所有点坐标 (6)2．3．8、窗内获取实体坐标 (6)2．3．9、图块替换 (6)2．3．10、高程点过滤 (7)2．3．11、单行文字与多行文字互转 (7)2．3．12、加标高符号及注记 (7)2．4、剖面类 (7)2．4．1、线上点到起点距离 (7)2．4．2、面积 (7)2．4．3、量取纵剖面数据 (7)2．4．4、量取横剖面数据 (7)2．4．5、绘剖面图 (7)2．4．6、绘电力线剖面图 (8)2．5、图框图库类 (8)2．5．1、图框设置 (8)2．5．2、绘标准50*50图框 (8)2．5．3、绘标准50*40图框 (8)2．5．4、绘自定义图框 (8)2．5．5、插入点符号 (8)2．5．6、导入线型库 (9)三、计算 (9)3.2.1、测绘文件格式转换 (9)一、功能简介：本软件集CAD绘图、生成等高线、内插等高线、等高线批量赋高程值、高程点过滤、批量改高程值、线型的转换、重复图元删除、展点、加图框、绘纵横断面图、坐标换带、交会计算、导线平差、水准记录平差、公路曲线计算、图幅编号查询、常用测绘软件格式转换、北京享道SLCAD 绘电力线ORG文件生成等等功能为一身，从野外计算、内业绘图成图全面为测绘行业量身定做的测绘程序。
内业绘图
8.4内业绘图野外数字测图技术主要用于测绘大比例尺数字地形图、数字地籍图、数字房产图、数字管线图等。
由于大比例尺地形图是各部门进行规划、设计、施工、管理、科研和教学的基本依据之一，在工程等各领域有着广泛应用。
数字测图的内业必须借助专业的数字成图软件完成，数字成图软件是数字测图系统中重要的组成部分。
目前，国内市场上技术比较成熟的数字成图软件主要有南方测绘仪器公司的“数字化地形地籍成图系统CASS”系列、赣州南冶测绘技术有限公司的“Xmap成图系统”系列、北京威远图的SV300系列、广州开思的SCS系列等。
本章主要以赣州南冶测绘技术有限公司的“Xmap成图系统”系列软件的最新版本Xmap2015为例，介绍数字成图内业的工作内容和方法。
8.4.1Xmap2015数字成图系统操作主界面及其内容简介Xmap2015数字成图软件是赣州南冶测绘技术有限公司开发的基于AutoCAD平台的数字成图系统，它具有完备的数据采集、数据处理、图形生成、图形编辑、图形输出等功能，能方便灵活地完成数字测图工作。
Xmap2015是Xmap软件的最新升级版本，以AutoCAD2015或者AutoCADCivil3D2015为技术支撑平台。
Xmap2015的安装应该在完成AutoCAD的安装并运行一次后进行。
关于AutoCAD和Xmap2015安装的详细操作此不赘述。
一、操作主界面启动Xmap2015后，弹出如图8-67所示的Xmap2015操作主界面。
Xmap2015的操作主界面主要由下拉菜单栏、菜单面板、工具选项板、图形编辑区、命令行、状态栏等组成。
标有“?”符号的下拉菜单表示还有下一级菜单，每个菜单项均以对话框或命令行提示的方式与用户交互应答。
图形编辑区是图形显示窗口，用户在该区域内进行图形编辑操作。
图形窗口有自己的标准Windows特征，如滚动条、最大化、最小化及控制按钮等，使用户可以在图形界面的框架内移动或改变它的大小。
施工测量内业资料计算的CAD方法
施工测量内业资料计算的CAD方法廉勇一、引言在施工测量工作中，内业资料计算占有很重要的比重，内业资料计算的准确与速度直接影响着测量工作的顺利完成。
在实际工作中，测量技术人员经常面对的是繁琐、抽象的数字计算，由于一般测量计算公式较复杂，所以计算速度慢，而且容易出错。
随着计算机技术的发展，人们开始编制了一些计算程序，计算速度加快，但是“可视性”较差，是否有一种较方便、直观的方法来进行资料计算呢?回答是肯定的，随着科技的不断发展，利用微机把某些数学问题转化为图形计算，即是逐渐发展起来的新兴学科“可视化计算技术(Visual Calculate Technology)”。
计算机辅助设计(Computer Aid Design简写CAD)是80年代初期发展起来的一门技术，如今在各个领域得到了普遍的应用，它大大提高了技术人员的工作效率。
AutoCAD是一种高效的计算机辅助设计软件，它能根据用户的指令准确迅速地绘出所需要的图形，配合AutoLISP语言，用户可以编制一些常用的计算程序，得到计算结果，并且可以从屏幕上绘出图形，直观的校核数据。
AutoCAD的特性提供了测量内业资料计算的另外一种全新直观、明了的图形计算方法。
二、方法步骤应用AutoCAD计算施工、复核测量内业资料的步骤一般为：1. 绘出基本图形；2. 把数值计算转化为图形计算；3. 使用尺寸标注功能或ID命令得出结果(或通过AutoLISP输出)。
在施工测量中，可首先根据原始资料输入测量曲线图形，对于需进行误差分析和平差计算的可以调用已编制好的程序文件(也可以用AutoLISP语言编制)。
利用AutoCAD图形可重复编辑的特点，以后无论是布设导线还是施工放样，便可以在原图基础上进行计算。
下面举一简单的例子，来说明施工测量内业资料计算中应用AutoCAD的方法步骤。
如图1所示，有一段线路，为两直线夹一圆曲线，其中A，JD，B点为控制点。
AD1，D1D2，D2B为测量需要而设的导线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前各设计、勘察行业普遍采用 AutoDesk 公司研制的 AutoCAD 成图软件，它提供用 户自己对 AutoCAD 的二次开发。
AutoCAD 的二次开发工具主要有：VisualLisp、VBA（Visual Basic For Application）、 ObjectARX 以及最新的.NET 等。其中 ObjectARX 基于 VC++平台，功能非常强大，但其缺 点是开发速度慢、周期长、而且对开发人员的要求也比较高，VisualLisp 与 VBA 较为简单， 特别是 VBA，使用方便且开发速度较快。
VBA 它是一种自动化语言，它可以使常用的程序自动化，可以创建自定义的解决方案。 故本程序采用的计算机语言是 VBA。可以在 ACAD2002 及以上的 CAD 系统中使用。以下 将 AutoCAD 简称为 ACAD。
二、软件总体介绍
软件共分六部分： 1、断面数据采集、绘制及草图的自动拉直； 2、高程及图面文字类的后处理； 3、线路中线的自动化标注； 4、文字的智能避让； 5、等高线的绘制； 6、其他零星工具； 为节约显示空间的占用及和 ACAD 更好的融合，主界面采用 ACAD 工具栏的方式，具 体功能的操作定义成 ACAD 命令，共有 18 个整图工具、8 个等高线工具组成。界面介绍如 下图 1 所示。 使用方法有两种：
测绘内业整图软件报告书
第一部分 软件总体设计
一、软件开发采用的计算机语言
计算机辅助成图系统（Computer Aided Design，简称 CAD），是计算机技术的一个重 要的应用领域。AutoCAD 则是美国 Autodesk 企业开发的一个交互式绘图软件，是用于二维 及三维设计、绘图的系统工具，用户可以使用它来创建、浏览、管理、打印、输出、共享及 准确复用富含信息的设计图形
设
度
高
、
面
线
提
的
续
选
量择标ຫໍສະໝຸດ 字高载标避线
本
制
框
直
改
剪
维
程
角
点
度
取
注
高
记
距
集
操
注
让绘
程
制
序
互
程
作
换
展
绘
绘
示
等
文
撤
强
卸
点
制
制
坡
高
字
消
力
载
三
等
线
线
屏
文
删
本
角
高
注
注
蔽
字
除
程
网
线
记
记
屏
序
蔽
图 1 主界面
第二部分 断面绘制
测绘行业断面图主要包括纵断面和横断面两种。由于测绘各行业的特殊性，好多测绘软 件都没有提供专门绘制断面的程序，现在网络上有自动在图面提取高程数据并成图的断面绘 制软件，但是有个很大的问题：需要绘制等高线，并要求有较多的图面高程点，而且由于是 由程序根据一些内插的数学模型来获得断面线上的高程值，并且后续数据不好编辑修改，这 样一来产生的误差较大，失真严重，失去了断面应有的信息，导致使用价值不高。
